GEBRUIKSAANWIJZING CD11350 CONSTRUCTA

Gewicht in kg: AbluftBreite Umluft 50 cm 60 cm 1-motorig 60 cm 2-motorig 7,0 8,0 10,0 8,0 9,0 11,0 13,0 14,0 90 cm Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.10 Gebruiksmogelijkheden Gebruik met circulatielucht:K Hiertoe moet een koolstoffilter wordeningebouwd (zie Filter en onderhoud). 몇Het koolstoffilter is als speciaal toebehoren verkrijgbaar BIJ DE VAKHANDEL.De desbetreffende toebehorennummersvindt u achterin deze gebruiksaanwijzing.K De ventilator van de wasemafzuigkapzuigt de keukendamp aan en leidt dezedoor het vetfilter en het koolstoffilter gereinigd terug naar de keuken.K Het vetfilter neemt de vettige bestand-delen van de keukendamp op.K Het koolstoffilter bindt de reukstoffen. 몇 Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in dekeukendamp niet gebonden. 몇 Als de wasemafzuigkap wordt omgezet van gebruik met afvoerlucht naargebruik met circulatielucht moet de lucht-afvoeropening worden afgesloten om gevaren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing) VerlichtingSchakelaarlicht/ventilatorFilterroosterWasemscherm(uitklapbaar om het aanzuigoppervlak te vergroten) Beschrijving van het apparaat Gebruiksaanwijzing: Gebruiksmogelijkheden Gebruik met luchtafvoer:K De ventilator van de afzuigkap zuigt dekeukenwasem aan en leidt deze via hetvetfilter naar buiten.K Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.K De keuken blijft in grote mate vrij van veten reuk. Als de wasemafzuigkap wordtgebruikt met luchtafvoer en tegelijkertijdschoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-,olie- of kolenstookapparaten, geisers,warmwaterbereidingsapparaten) moet voorvoldoende aanvoer van luchtworden gezorgd, die nodig is voor de verbranding.Gebruik zonder gevaar is mogelijk als deonderdruk van 4 Pa (0,04 mbar) in deopstellingsruimte van de stookinstallatie nietwordt overschreden.Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren,ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of doorandere technische maatregelen, zoalswederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.Wanneer er onvoldoende lucht wordtaangevoerd, bestaat er vergiftigingsge-vaar door teruggezogen verbrandings-gassen.Alleen een muurkast voor luchttoevoer enluchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.Opmerking: bij de beoordeling moet altijdde complete ventilatie van de woning inacht worden genomen. Bij het gebruik vankookapparatuur, bijvoorbeeld kookplateauen gasfornuis, wordt deze regel niettoegepast.Als de wasemafzuigkap wordt gebruikt metluchtcirculatie en koolstoffilter is het gebruikzonder beperking mogelijk. Storingen Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).Geeft u bij het telefoongesprek op: E-nr. FD Vul het nummer in de bovenstaande vakjesin. De nummers staan op het typeplaatjedat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd. Vóór het eerste gebruik Belangrijke aanwijzingen:K Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschrevendie niet van toepassing zijn op uw apparaat.K Deze afzuigkap voldoet aan de geldendeveiligheidsvoorschriften.Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.Door ondeskundige reparaties kunnenaanzienlijke gevaren voor de gebruiker ontstaan.K Lees de gebruiksaanwijzing zorgvuldigvoordat u het nieuwe apparaat gebruikt.Ze bevat belangrijke informatie voor uwveiligheid en voor het gebruik en het on-derhoud van het apparaat.K Bewaar de gebruiksaanwijzing en hetmontagevoorschrift zorgvuldig, eventueelvoor een volgende bezitter van het apparaat. 몇 Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. 몇 Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. 몇 Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren tevoorkomen. 몇 Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift). 몇 Deze afzuigkap mag is uitsluitend be- doeld voor huishoudelijk gebruik. 몇 Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. 몇 Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting vande overige lampen te voorkomen. 몇 Afzuigkap nooit zonder vetfilter gebruiken. 몇 Oververhit vet en olie is gemakkelijk ontvlambaar.Daarom gerechten met vet of olie, b.v. pata-tes frites, alleen onder toezicht toebereiden. 몇Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door ! opstijgende vlammen. 몇 De kookzones moeten altijd zijn bedekt met pannen. 몇 Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is hetgebruik van de afzuigkap alleen beperkttoegestaan (zie montagevoorschrift).Gaskookplaten / gasfornuizen 몇 Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogstestand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaarvan beschadiging van de afzuigkap.Bij gebruik van de afzuigkap boven eengaskookplaat waarvan gelijktijdig drie ofmeer gaskookzones worden gebruikt, moetde afzuigkap op de maximumstand wordengezet. Vóór het eerste gebruik11 Bedienen van de wasemafzuigkap

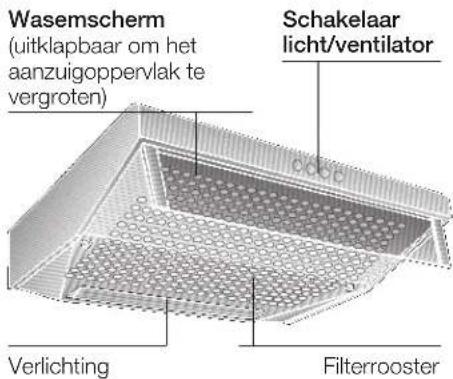

Verlichting Ventilatorstanden uit aan zacht uit hard 몇 De keukenwasem wordt op de doeltreffendste manier verwijderd door:

Inschakelen van de wasemafzuigkap bij het begin van het koken.

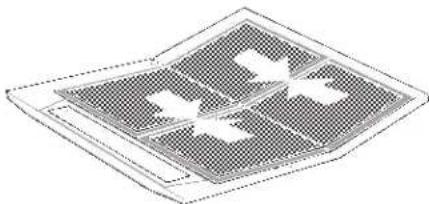

Uitschakelen van de wasemafzuigkap pas enkele minuten na het einde van het koken. Filter en onderhoud Voor het opnemen van de vettige bestanddelen van de keukendamp kunnen verschillende vetfilters worden gebruikt. Vlies-vetfilter: De filtermat bestaat uit moeilijk ontvlambaar materiaal. Attentie: Bij toenemende verzadiging met vet- houdende resten wordt de ontvlambaarheid groter en kan de werking van de wasem- afzuigkap nadelig worden beïnvloed. Belangrijk: Door het op tijd vervangen van het vlies- vetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden. Vervangen van het vlies-vetfilter: K Bij normaal gebruik (dagelijks 1 à 2 uur) moet het vlies-vetfilter na 8 tot 10 weken worden vervangen. Vlies-vetfilters met opdruk uiterlijk vervangen wanneer de kleuren van de opdruk vervagen. K Gebruik uitsluitend originele filters. Hierdoor worden de veiligheidsvoor- schriften nageleefd en bent u verzekerd van een optimale werking. Afvoer van oude vlies-vetfilters: K Vlies-vetfilters bevatten geen schadelijke stoffen. Ze kunnen tot compost worden verwerkt en met het GFT-afval worden meegegeven. Filter en onderhoud Verwijderen en aanbrengen van het vlies-vetfilter:

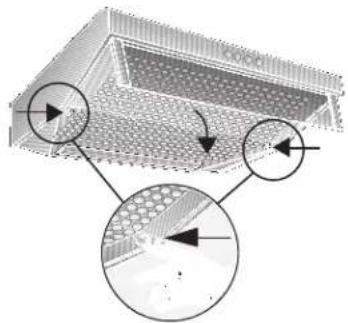

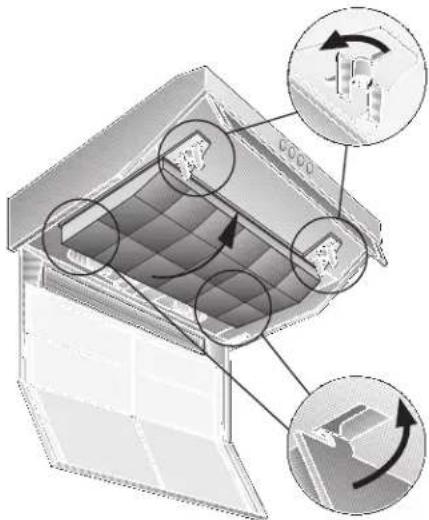

1. De vergrendeling links en rechts op het

filterrooster indrukken.

2. Verwijder het filterrooster.

3. Verwijder het draadrooster en de

verzadigde filtermat.

4. Reinig het filterrooster en breng de

nieuwe filtermat aan.

5. Klem de filtermat vast met het draad-

6. Breng het filterrooster weer aan.

몇De vergrendeling moet links en rechts vastklikken. Metalen vetfilter: De filtermatten bestaan uit onbrandbaar materiaal. Attentie: Bij toenemende verzadiging met vet- houdende resten wordt de ontvlambaarheid groter en kan de werking van de wasem- afzuigkap nadelig worden beïnvloed. Belangrijk: Door het op tijd reinigen van de metalen vetfilters wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden. Reiniging van de metalen vetfilters: K Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd. K De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk. Belangrijk: Zeer verzadigde vetfilters niet samen met vaatwerk reinigen. K Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoon- spoelen en laten afdruipen. Verwijderen en aanbrengen van de metalen vetfilters (Zie demontage en montage van het vlies-vetfilter):

1. Reinig het filterrooster en de filtermatten.

2. Breng de gereinigde filtermatten weer

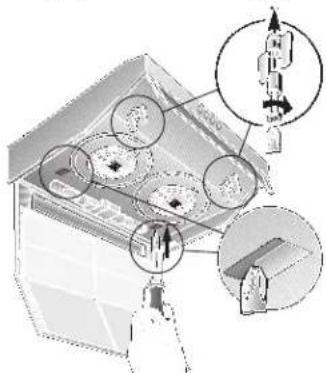

aan en klem ze vast met het draad- rooster. Zorg ervoor dat er in het midden geen luchtopening ontstaat. Koolstoffilter: Voor het binden van reukstoffen bij gebruik met circulatielucht. (Zie demontage en montage van het vlies-vetfilter)

1. Steek de schroeven door de vleugel-

moeren en de hulzen en draai de schroeven links en rechts in het tussenschot (dit is alleen nodig bij de eerste montage). - Schroeven, vleugelmoeren en hulzen worden meegeleverd bij het koolstoffilter -.

2. Druk de twee lippen op de behuizing

naar binnen met behulp van een schroevendraaier o.i.d. (dit is alleen nodig bij de eerste montage).12

3. Plaats het koolstoffilter tegen de achter-

kant, klap het omhoog en vergrendel het met de vleugelmoeren links en rechts. 몇De lippen links en rechts op het koolstoffilter zijn ingeklapt voor de 50 cm brede wasemafzuigkap. De lippen moeten omhoog worden geklapt bij de wasemafzuigkappen van 60 cm en 90 cm. Vervangen van het koolstoffilter: K Bij normaal gebruik (dagelijks 1 à 2 uur) moet het koolstoffilter ca. 1 x per jaar worden vervangen. K Koolstoffilters zijn verkrijgbaar bij de VAKHANDEL. (Zie Speciaal toebehoren). K Gebruik uitsluitend originele filters. Hierdoor bent u verzekerd van een optimale werking. Afvoer van oude koolstoffilters: K Koolstoffilters bevatten geen schadelijke stoffen. Ze kunnen met het gewone huisvuil worden meegegeven. Filter en onderhoud Lampen vervangen

1. Schakel de afzuigkap uit en maak hem

stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

2. Verwijder de vetfilters

(zie Filter en onderhoud).

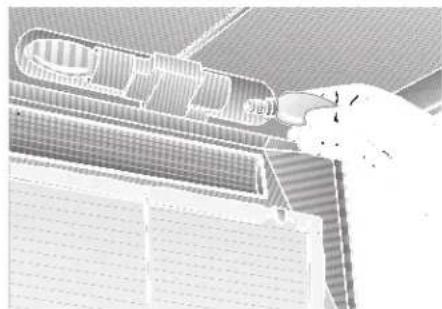

3. Vervang de lamp (in de vakhandel

verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

4. Breng de vetfilters weer aan.

5. Schakel de stroom weer in door de

stekker in het stopcontact te steken of de zekering in te schakelen. Reiniging en onderhoud Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. 몇 De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen! K Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. K Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. K Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. K Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan. Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken. 몇 De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen. Edelstalen oppervlakken: K Gebruik een milde, niet-schurende edelstaalreiniger. K Reinig alleen in de slijprichting. K Wij adviseren onze edelstaalreiniger nr. 461731. Het besteladres vindt u in het bijgevoegde serviceboekje. Aluminiumgelikte en kunststof oppervlakken: K Geen droge doeken gebruiken. K Gebruik een mild glasreinigingsmiddel. K Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.13 Belangrijke voorschriften Montagevoorschrift: 몇Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. 몇Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu- vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. 몇De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht- circulatie. 몇De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. 몇Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 650 mm, afb. 1. 몇Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. 몇Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen. Extra voorschriften bij gaskook- apparatuur: 몇Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. 몇De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gas- fornuis moeten in acht worden genomen. 몇Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. 몇Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1. De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

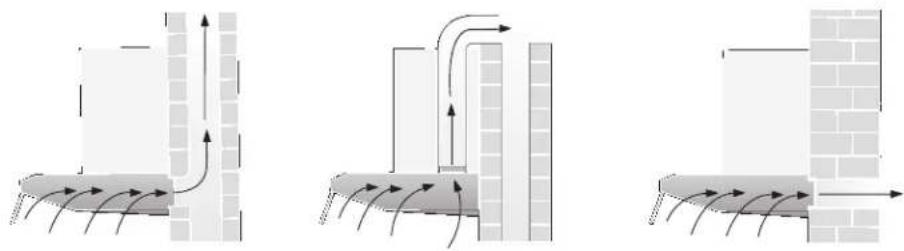

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld. Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd. Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigings- gevaar door teruggezogen verbrandings- gassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstoffilter is het gebruik zonder beperking mogelijk. Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel. 몇Het binnenste deel van het aansluitstuk voor de luchtafvoer niet wegsnijden. Monteren van de terugslagklep: K De twee stoppen van de terugslagklep in de gaten van het aansluitstuk voor de luchtafvoer steken. Voor de montage Afzuigkap met luchtafvoer14 몇Het gereedschap loodrecht houden om beschadiging van de ventilator te voorkomen. K Het weggebroken gedeelte verwijderen (dit zou geluiden en storingen kunnen veroorzaken). K Bij een afzuigkap met 2 motoren moet een opening naar achteren worden gemaakt in het kunststof gedeelte. Hiertoe de 3 ribben doorsnijden en het losgesneden gedeelte verwijderen. Luchtafvoer naar achteren: Buisdiameter: 100 mm K Het deksel op de achterkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap. K Het buitenste gedeelte van het aansluitstuk voor de luchtafvoer afsnijden. K Het binnenste gedeelte aanbrengen en tot de aanslag draaien. Gebruik met circulatielucht K Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is. K De door een extra koolstoffilter gereinigde lucht wordt terug in de keuken geleid. K Raadpleeg de gebruiksaanwijzing voor het aanbrengen van het koolstoffilter. K Als de wasemafzuigkap wordt omgezet van gebruik met afvoerlucht naar gebruik met circulatielucht, moet de luchtafvoe- ropening worden afgesloten om gevaren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing). Voor de montage Optimale werking van de afzuigkap: K Korte en gladde luchtafvoerbuis. K Zo weinig mogelijk bochten in de buis. K Zo groot mogelijke buisdiameter (opti- maal is l 120 mm) en grote buis- bochten. Gebruik van lange, ruwe luchtafvoer- buizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden. 몇De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Ronde buizen: korte afzuigbuis: binnendiameter min. 100 mm, langere afzuigbuis: binnendiameter min. 120 mm. K Platte luchtafvoerkanalen moeten een binnendoorsnede hebben die gelijkwaardig is aan die van ronde bui- zen met een binnendoorsnede van 100/120 mm. Ze dienen geen scherpe bochten te hebben. l 100 mm ca. 178 cm

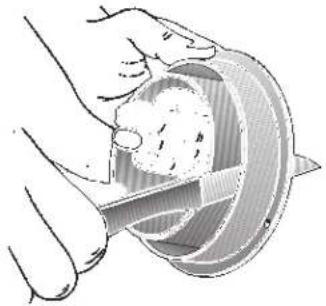

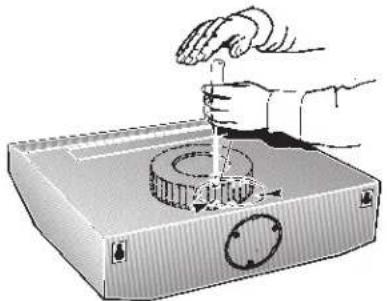

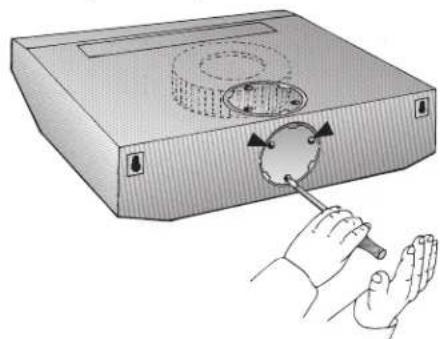

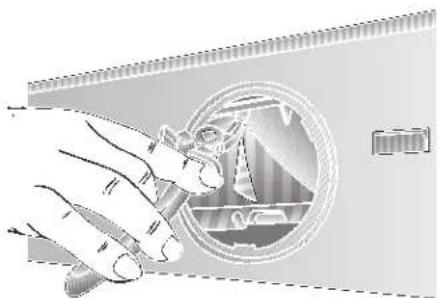

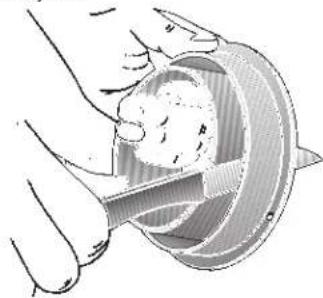

K Bij afwijkende buisdiameters: afdichtstrips aanbrengen. K Bij gebruik met afvoerlucht zorgen voor een voldoende luchtaanvoer. Als de afvoerlucht door de muur wordt geleid, dient er een telescoopmuurkast te worden gebruikt. Luchtafvoer naar boven: Buisdiameter: 100 of 120 mm K Het deksel op de bovenkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap. 몇Het gereedschap loodrecht houden om beschadiging van de ventilator te voorkomen. K Het weggebroken gedeelte verwijderen (dit zou geluiden en storingen kunnen veroorzaken). K Bij een buisdiameter van 120 mm het binnenste deel van het aansluitstuk voor de luchtafvoer afsnijden. K Het aansluitstuk voor de luchtafvoer aanbrengen en tot aan de aanslag draaien.15 Bevestiging 60 cm brede wasemafzuigkap: met 3 schroeven.

90 cm brede wasemafzuigkap: met 6 schroeven.

1. Boorgaten voor de bevestiging

markeren. De afmetingen vindt u in afb. U kunt ook een sjabloon gebruiken.

2. Gaten van l 8 mm boren en de pluggen

volledig in de muur drukken.

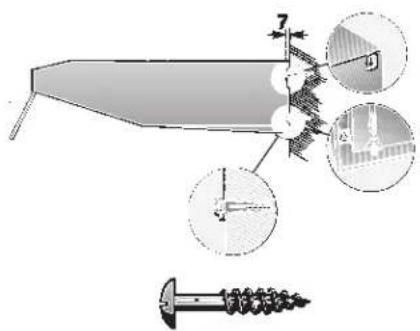

3. De bovenste schroeven (links en rechts)

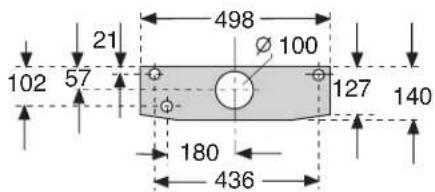

in de muur schroeven tot de schroef- koppen ca. 7 mm uit de muur steken. Bevestiging Bevestiging op de muur 50 cm brede wasemafzuigkap: met 3 schroeven.

4. Het filterrooster verwijderen

(zie de gebruiksaanwijzing).

5. De wasemafzuigkap ophangen.

6. De onderste schroef met een onderleg-

plaatje vastschroeven vanuit de binnen- ruimte van de afzuigkap. Elektrische aansluiting De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

Indien het geaarde stopcontact na montage van de afzuigkap niet meer toegankelijk is, moet een scheidings- voorziening worden aangebracht, zoals bij een vaste aansluiting. Bij noodzakelijke vaste aansluiting: De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installatie- werkzaamheden worden aangesloten. In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidings- inrichting gelden schakelaars met een con- tactopening van meer dan 3 mm en stroo- monderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen. Elektrische gegevens: Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het type- plaatje vindt u door de filterhouder te ver- wijderen. 몇Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt. Lengte van de aansluitkabel: 1,30 m. Deze wasemafzuigkap voldoet aan de EG- radio-ontstoringsvoorschriften Bevestiging aan de bovenkast 50 cm brede wasemafzuigkap: met 4 schroeven.

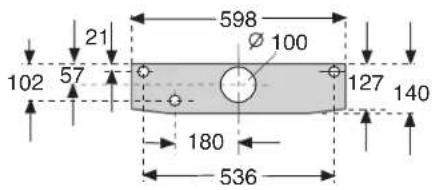

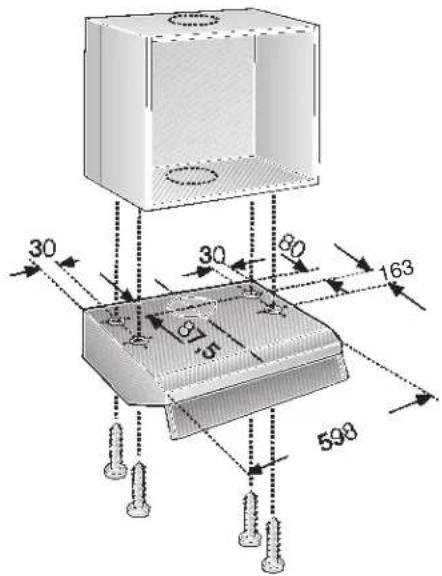

60 cm brede wasemafzuigkap: met 4 schroeven.

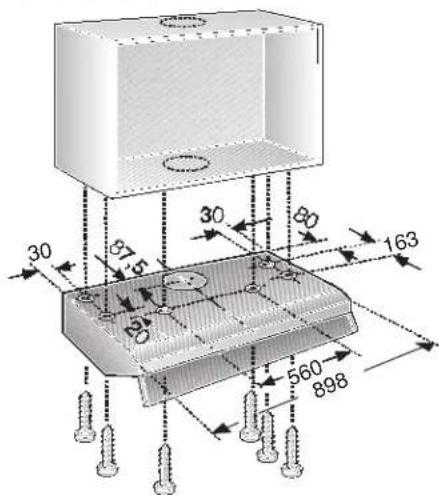

90 cm brede wasemafzuigkap: met 6 schroeven.

1. De maten voor de bevestigingsgaten

vindt u in afb. U kunt ook een sjabloon tegen de bodem van de bovenkast leggen.

2. Bevestigingsgaten markeren en met een

priem voorsteken. Bij luchtafvoer naar boven de lucht- afvoeropening markeren en uitzagen. K Houdt rekening met de positie van de aansluitkabel. Zaag eventueel een gat in de bovenkast.

3. Filterrooster verwijderen

(zie de gebruiksaanwijzing).

4. Wasemafzuigkap vastschroeven tegen

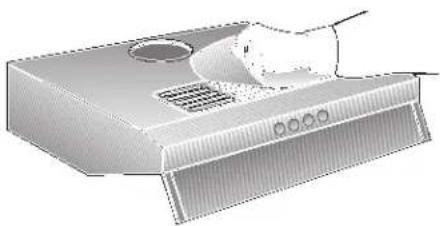

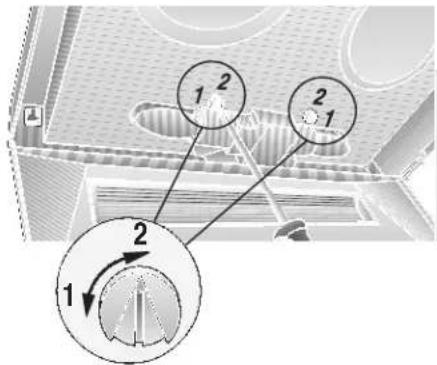

Kant-en-klaar-montage Gebruik met afvoerlucht: K Bijgevoegde afdekfolie over het luchtaf- voerrooster op de bovenzijde van de wasemkap plakken. Zorg ervoor dat het oppervlak schoon is. K Buisverbinding aanleggen. Bij een wasemafzuigkap met 2 motoren Instellen van de gebruikswijze: K Gebruik met afvoerlucht: stand 1 K Gebruik met circulatielucht: stand 2 K Met een schroevendraaier kunt u instellen naar links of rechts. K Elektrische aansluiting aanleggen. K Filterrooster aanbrengen (zie de gebruiksaanwijzing).
