BEDIENUNGSANLEITUNG CD11350 CONSTRUCTA

Abb. 13 Gerätebeschreibung Betriebsarten Betriebsarten Abluftbetrieb:K Der Lüfter der Dunstabzugshaube saugtden Küchendunst an und leitet ihn durch den Fettfilter ins Freie.K Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.K Die Küche bleibt weitgehend frei vonFett und Geruch. Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betriebschornsteinabhängiger Feuerungen(wie z. B. Gas-, Öl- oder Kohleheizgeräte,Durchlauferhitzer, Warmwasserbereiter)muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Ver-brennung benötigt wird.Ein gefahrloser Betrieb ist möglich, wennder Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nichtüberschritten wird.Dies kann erreicht werden, wenn durchnicht verschließbare Öffnungen, z. B. inTüren, Fenstern und in Verbindung mitZuluft-/Abluftmauerkasten oder durchandere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.Bei nicht ausreichender Zuluft bestehtVergiftungsgefahr durch zurückgesaugteVerbrennungsgase.Ein Zuluft-/Abluftmauerkasten allein stelltdie Einhaltung des Grenzwertes nichtsicher.Anmerkung: Bei der Beurteilung mussimmer der gesamte Lüftungsverbund derWohnung beachtet werden. Bei Betrieb vonKochgeräten, z. B. Kochmulde und Gas-herd wird diese Regel nicht angewendet.Wenn die Dunstabzugshaube im Umluftbe-trieb – mit Aktivkohlefilter – verwendet wird,ist der Betrieb ohne Einschränkung möglich.Umluftbetrieb:K Hierzu muss ein Aktivkohlefilter einge-baut werden (siehe Filter und Wartung).Der Aktivkohlefilter kann als Sonderzu-behör BEIM FACHHANDEL erworbenwerden.Die entsprechenden Zubehör-Nummernfinden Sie am Ende dieser Gebrauchs-anleitung.K Der Lüfter der Dunstabzugshaube saugtden Küchendunst an und leitet ihn durchden Fett- und Aktivkohlefilter gereinigt indie Küche zurück.K Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.K Der Aktivkohlefilter bindet dieGeruchsstoffe. 몇 Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden. 몇 Falls die Dunstabzugshaube von Ab- luft-betrieb auf Umluftbetrieb umgestelltwird, muss die Abluftöffnung verschlossenwerden um eine Gefährdung zu vermeiden. Gebrauchsanleitung BeleuchtungSchalterLicht/LüfterFiltergitterWrasenschirm(ausschwenkbar zumVergrößern des Ansaug-raumes) Vor dem ersten Benutzen Wichtige Hinweise:K Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstat-tungs merk male beschrieben sind, dienicht auf Ihr Gerät zutreffen.K Diese Dunstabzugshaube entspricht deneinschlägigen Sicherheitsbestimmungen.Reparaturen dürfen nur von Fachkräftendurchgeführt werden.Durch unsachgemäße Reparaturen können erhebliche Gefahren für denBenutzer entstehen.K Bevor Sie das neue Gerät benutzen,lesen Sie bitte sorgfältig die Gebrauchs anleitung. Sie enthält wichtige Infor mationen fürIhre Sicherheit sowie zum Gebrauch undzur Pflege des Gerätes.K Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf. 몇 Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. 몇 Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. 몇Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durchden Hersteller oder seinen Kundendienstoder eine ähnlich qualifizierte Person ersetztwerden, um Gefährdung zu vermeiden. 몇 Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). 몇 Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. Vor dem ersten Benutzen 몇 Dunstabzugshaube nur mit eingesetzten Lampen betreiben. 몇 Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichenLampen zu vermeiden. 몇 Dunstabzugshaube nie ohne Fettfilter betreiben. 몇 Überhitzte Fette oder Öle können sich leicht entzünden.Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zu-bereiten. 몇 Unter der Dunstabzugshaube nicht flambieren.Brandgefahr am Fettfilter durch ! aufsteigende Flammen. 몇 Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. 몇 Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist derBetrieb der Dunstabzugshaube nur bedingtgestattet (siehe Montageanleitung).Gas-Kochmulden / Gas-Herde 몇 Betreiben Sie nicht alle Gas- Kochstellen gleichzeitig über längere Zeit(max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Ge-häuseoberflächen bzw. Gefahr der Beschä-digung der Dunstabzugshaube.Beim Betrieb der Dunstabzugshaube übereinem Gas-Kochfeld muss bei gleich-zeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden. Störungen Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).Bei Anruf bitte angeben: E-Nr. FD Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter,im Innenraum der Dunstabzugshaube zufinden.4 Filter und Wartung Zur Aufnahme der fettigen Bestandteile des Küchendunstes können verschiedene Fettfilter eingesetzt werden. Vlies-Fettfilter: Die Filtermatte besteht aus schwer entflammbarem Material. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Austauschen des Vlies- Fettfilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder starkem Braten entstehen kann. Austauschen des Vlies-Fettfilters: K Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Vlies-Fettfilter nach 8 bis 10 Wochen ausgetauscht werden. Bei bedrucktem Vlies-Fettfilter spätestens dann, wenn die farbige Bedruckung zerfließt. K Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschrif- ten eingehalten und eine optimale Funk- tion gewährleistet. Entsorgung des alten Vlies-Fettfilters: K Vlies-Fettfilter enthalten keine Schadstof- fe. Sie sind kompostierbar und können als Bio-Müll entsorgt werden. Bedienen der Dunstabzugshau

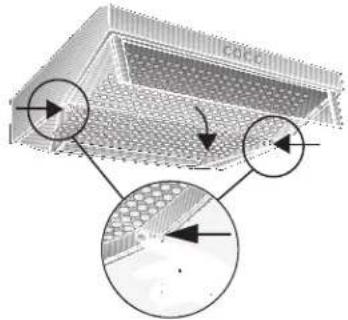

Beleuchtung Lüfterstufen Aus Ein Schwach Aus Stark 몇 Der Küchendunst wird am wirkungs- vollsten beseitigt durch: K Einschalten der Dunstabzugshaube bei Kochbeginn. K Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende. Aus- und Einbauen des Vlies-Fettfilters:

1. Drücken Sie die Verriegelung links und

rechts am Filtergitter ein.

2. Nehmen Sie das Filtergitter ab.

3. Entfernen Sie das Drahtgitter und

nehmen Sie die gesättigte Filtermatte ab.

4. Reinigen Sie das Filtergitter und legen

Sie die neue Filtermatte ein.

5. Klemmen Sie die Filtermatte mit dem

6. Setzen Sie das Filtergitter wieder ein.

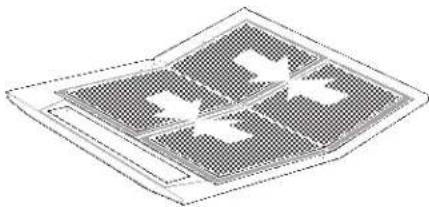

몇Die Verriegelung muss links und rechts einrasten. Metall-Fettfilter: Die Filtermatten bestehen aus unbrennbarem Material. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Reinigen der Metall- Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Reinigen der Metall-Fettfilter: K Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden. K Das Reinigen kann in der Geschirrspül- maschine erfolgen. Dabei ist eine leichte Verfärbung möglich. K Der Filter muss locker in der Geschirr- spülmaschine liegen. Er darf nicht eingeklemmt sein. Wichtig: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. K Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden. Danach abbürsten, gut ausspülen und abtropfen lassen. Aus- und Einbauen der Metall-Fettfilter (siehe Vlies-Fettfilter):

1. Reinigen Sie das Filtergitter und die

2. Legen Sie die gereinigten Filtermatten

wieder ein und klemmen sie mit dem Drahtgitter fest. Achten Sie darauf, daß in der Mitte kein Luftspalt entsteht. Aktivkohlefilter: Zum Binden der Geruchsstoffe beim Umluftbetrieb. (Ein- und Ausbauen siehe Vlies-Fettfilter)

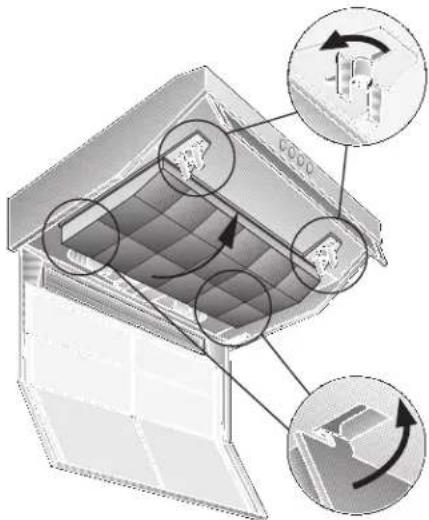

1. Stecken Sie die Schrauben durch die

Flügelmuttern und die Hülsen und drehen Sie die Schrauben links und rechts in den Zwischenboden ein (nur beim ersten Einbau erforderlich). – Schrauben, Flügelmuttern und Hülsen liegen dem Aktivkohlefilter bei –.

2. Drücken Sie mit einem Schraubendreher

oder ähnlichem die beiden Laschen am Gehäuse nach innen ein (nur beim ersten Einbau erforderlich).5 Filter und Wartung

3. Setzen Sie den Aktivkohlefilter hinten ein,

klappen ihn hoch und verriegeln ihn links und rechts mit den Flügelmuttern. 몇Die Laschen links uns rechts am Aktivkohlefilter sind für die 50 cm breite Dunstabzugshaube eingeklappt. Sie müssen für die 60 cm und 90 cm breite Dunstabzugshaube hochgeklappt werden. Wechsel des Aktivkohlefilters: K Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden. K Der Aktivkohlefilter ist im FACHHANDEL erhältlich. (Siehe Sonderzubehör). K Nur Originalfilter verwenden. Dadurch wird eine optimale Funktion gewährleistet. Entsorgung des alten Aktivkohlefilters: K Aktivkohlefilter enthalten keine Schadstoffe. Sie können z.B. als Restmüll entsorgt werden. Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

2. Bauen Sie die Fettfilter aus

(siehe Filter und Wartung).

3. Tauschen Sie die Lampe aus

(handelsübliche Glühlampen max. 40 Watt, Sockel E 14).

4. Bauen Sie die Fettfilter wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her. Reinigen und Pflegen Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. 몇 Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen! K Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fenster- putzmittel verwenden. K Kratzen Sie angetrocknete Ver- schmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. K Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. K Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme. 몇 Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden. Edelstahloberflächen: K Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. K Reinigen Sie nur in Schliffrichtung. K Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft. Aluminium-, Lack- und Kunststoff- oberflächen: K Keine trockenen Tücher verwenden. K Verwenden Sie ein mildes Fenster- reinigungsmittel. K Keine aggressiven, säure- oder laugen- haltigen Reiniger verwenden. Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.6 Montageanleitung: Wichtige Hinweise 몇Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. 몇Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltver- träglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung. 몇Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar. 몇Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen. 몇Mindestabstand zwischen Elektro- kochstellen und Unterkante der Dunstab- zugshaube: 650 mm, Abb. 1. 몇Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Monta- ge der Dunstabzugshaube nur dann zuläs- sig, wenn die Feuerstätte eine geschlos- sene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften ein- gehalten werden. Diese Einschränkung gilt nicht für Gas- Herde und Gas-Mulden. 몇Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können. Zusätzliche Hinweise bei Gas-Kochge- räten: 몇Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. 몇Es müssen die jeweils gültigen Einbau- vorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. 몇Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm. 몇Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugs- haube: 650 mm, Abb. 1. Vor der Montage Abluftbetrieb Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außen- wand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten. Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs- haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gas- herd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbe- trieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Bei Abluftbetrieb sollte in der Dunstab- zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden (siehe Sonderzubehör in der Gebrauchsanleitung). 몇Den inneren Teil des Abluftstutzens nicht herausschneiden. Montieren der Rückstauklappe: K Die beiden Zapfen der Rückstauklappe in die Löcher am Abluftstutzen einrasten.7 Vor der Montage Optimale Leistung der Dunstabzugs- haube:

Kurzes, glattes Abluftrohr.

Möglichst wenig Rohrbögen.

Möglichst große Rohrdurchmesser (am besten l 120 mm) und große Rohr- bögen. Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung. 몇Für Beanstandungen die auf Planung und Ausführung der Rohr- strecke zurückzuführen sind, über- nimmt der Hersteller der Dunstab- zugshauben keine Gewährleistung.

Rundrohre Kurzes Abluftrohr: Innendurchmesser mind. 100 mm, längeres Abluftrohr: Innendurchmesser mind. 120 mm.

Flachkanäle müssen einen gleichwerti- gen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkun- gen haben. l 100 mm ca. 078 cm

Bei abweichenden Rohrdurchmes- sern: Dichtstreifen einsetzen.

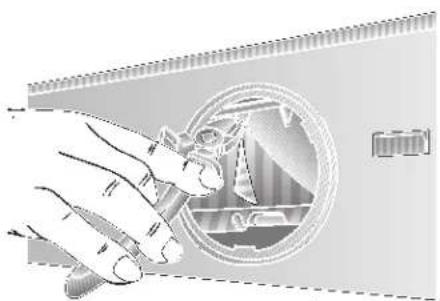

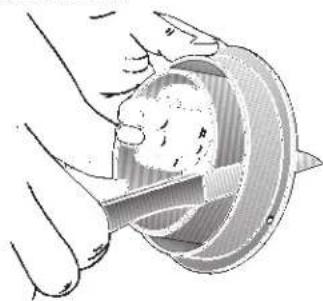

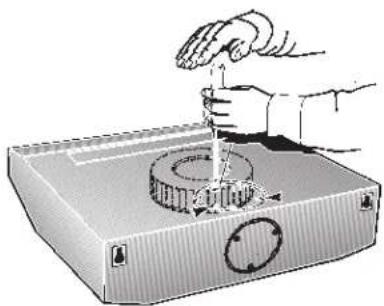

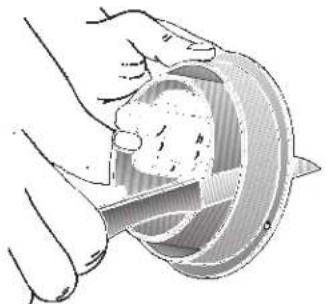

Bei Abluftbetrieb für ausreichend Zuluft sorgen. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Abluft nach oben: Rohrdurchmesser: 100 oder 120 mm K Deckel an der Oberseite der Dunst- abzugshaube ausbrechen. Dazu mit einem Werkzeug an den Haltepunkten kurz aufschlagen. 몇Das Werkzeug senkrecht halten, um eine Beschädigung des Lüfters zu vermeiden. K Das ausgebrochene Blechteil heraus- nehmen (es könnte Geräusche und Stö- rungen verursachen). K Bei Rohrdurchmesser 120 mm, den inneren Teil des Abluftstutzens heraus- schneiden. K Abluftstutzen einsetzen und bis Anschlag verdrehen. 몇Das Werkzeug senkrecht halten, um eine Beschädigung des Lüfters zu vermeiden. K Das ausgebrochene Blechteil heraus- nehmen (es könnte Geräusche und Stö- rungen verursachen). K 2-motorige-Ausführung: Am Kunststoffteil die Öffnung nach hinten herstellen. Dazu die 3 Rippen durchtrennen und das abgeschnittene Teil herausnehmen. Abluft nach hinten: Rohrdurchmesser: 100 mm K Deckel an der Rückwand der Dunst- abzugshaube ausbrechen. Dazu mit einem Werkzeug an den Haltepunkten kurz aufschlagen. K Das Außenteil des Abluftstutzens abschneiden. K Das Innenteil einsetzen und bis Anschlag verdrehen. Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist. K Die durch einen zusätzlichen Aktivkohle- filter gereinigte Luft wird wieder in den Raum zurückgeführt. K Einsetzen des Aktivkohlefilters siehe Gebrauchsanweisung. K Falls die Dunstabzugshaube von Abluft- betrieb auf Umluftbetrieb umgestellt wird, muss die Abluftöffnung ver- schlossen werden um eine Gefährdung zu vermeiden.8 Elektrischer Anschluss Die Dunstabzugshaube darf nur an einevorschriftsmäßig installierte Schutzkontakt-steckdose angeschlossen werden. DieSchutzkontaktsteckdose möglichstzugänglich in der Nähe der Dunstabzugs-haube anbringen. Die Schutzkontaktsteckdose sollte übereinen eigenen Stromkreis angeschlos-sen werden. Ist die Schutzkontaktsteckdose nachder Montage der Dunstabzugshaubenicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.Bei erforderlichem Festanschluss:Die Dunstabzugshaube darf nur durcheinen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenenElektro-Installateur angeschlossen werden.Installationsseitig ist eine Trennvorrichtungvorzusehen. Als Trennvorrichtung geltenSchalter mit einer Kontaktöffnung von mehrals 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze. Elektrische Daten: Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraumdes Gerätes – zu finden. 몇Bei Reparaturen das Gerät generell stromlos machen.Länge der Anschlussleitung: 1,30 m.Diese Dunstabzugshaube entspricht denEG-Funkentstörbestimmungen. Befestigung Befestigung an der Wand 50 cm breite Dunstabzugshaube:Mit 3 Schrauben.

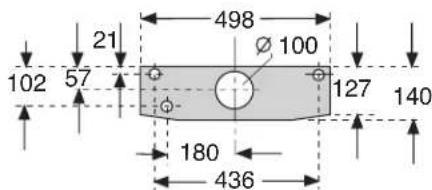

60 cm breite Dunstabzugshaube:Mit 3 Schrauben.

90 cm breite Dunstabzugshaube:Mit 5 Schrauben.

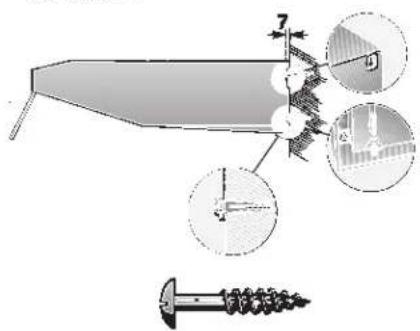

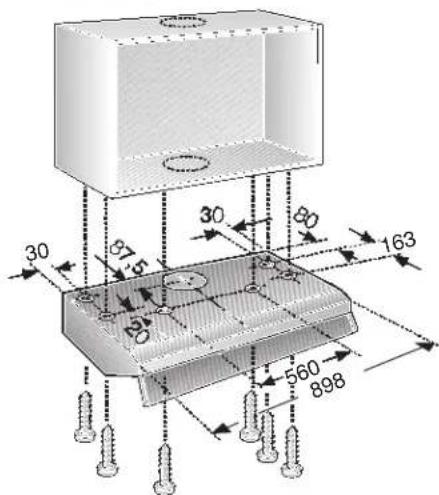

1. Befestigungsbohrungen anreißen. Maße aus den Bildern entnehmen oderSchablone verwenden.2. Löcher l 8 mm bohren und Dübelwandbündig eindrücken.3. Die oberen Schrauben (links und rechts)bis zu einem Abstand von ca. 7 mm,vom Schraubenkopf zur Wand, ein-schrauben.4. Filtergitter abnehmen(siehe Gebrauchsanleitung).5. Dunstabzugshaube einhängen.6. Die untere Schraube mit Unterleg-scheibe vom Innenraum der Dunst-abzugshaube aus festschrauben. Befestigung Befestigung am Oberschrank 50 cm breite Dunstabzugshaube:Mit 4 Schrauben.90 cm breite Dunstabzugshaube:Mit 6 Schrauben.

60 cm breite Dunstabzugshaube:Mit 4 Schrauben.

1. Maße für die Befestigungslöcher ausden Bildern entnehmen oder Schablone an den Boden des Oberschrankes anlegen.2. Befestigungslöcher anreißen und mit Sti-chel vorstechen.Bei Abluftbetrieb nach oben, die Abluft-öffnung anreißen und aussägen.K Lage der Anschlussleitung berücksichtigen, ggf. den Schrankaussägen.3. Filtergitter abnehmen(siehe Gebrauchsanweisung).4. Dunstabzugshaube an den Schrank-boden festschrauben.

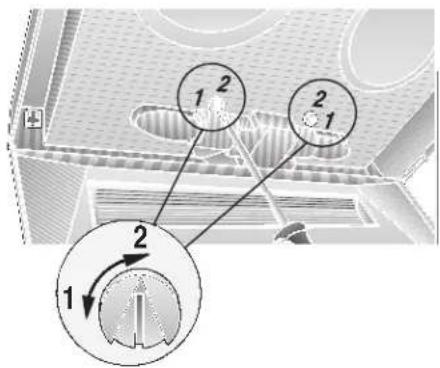

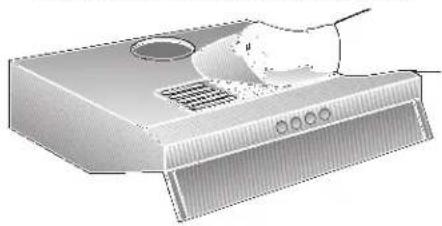

Fertigmontage Abluftbetrieb: K Beiliegende Abdeckfolie über das Luftaustrittsgitter an der Oberseite der Dunstabzugshaube aufkleben. Dabei auf saubere Oberfläche achten. K Rohrverbindung herstellen. Bei 2-motoriger Dunstabzugshaube Einstellen der Betriebsart: K Abluftbetrieb: Stellung 1 K Umluftbetrieb: Stellung 2 K Einstellung jeweils links und rechts mit einem Schraubendreher. K Elektrische Verbindung herstellen. K Filtergitter einsetzen (siehe Gebrauchsanweisung).

90 cm breite Dunstabzugshaube: Mit 5 Schrauben.
