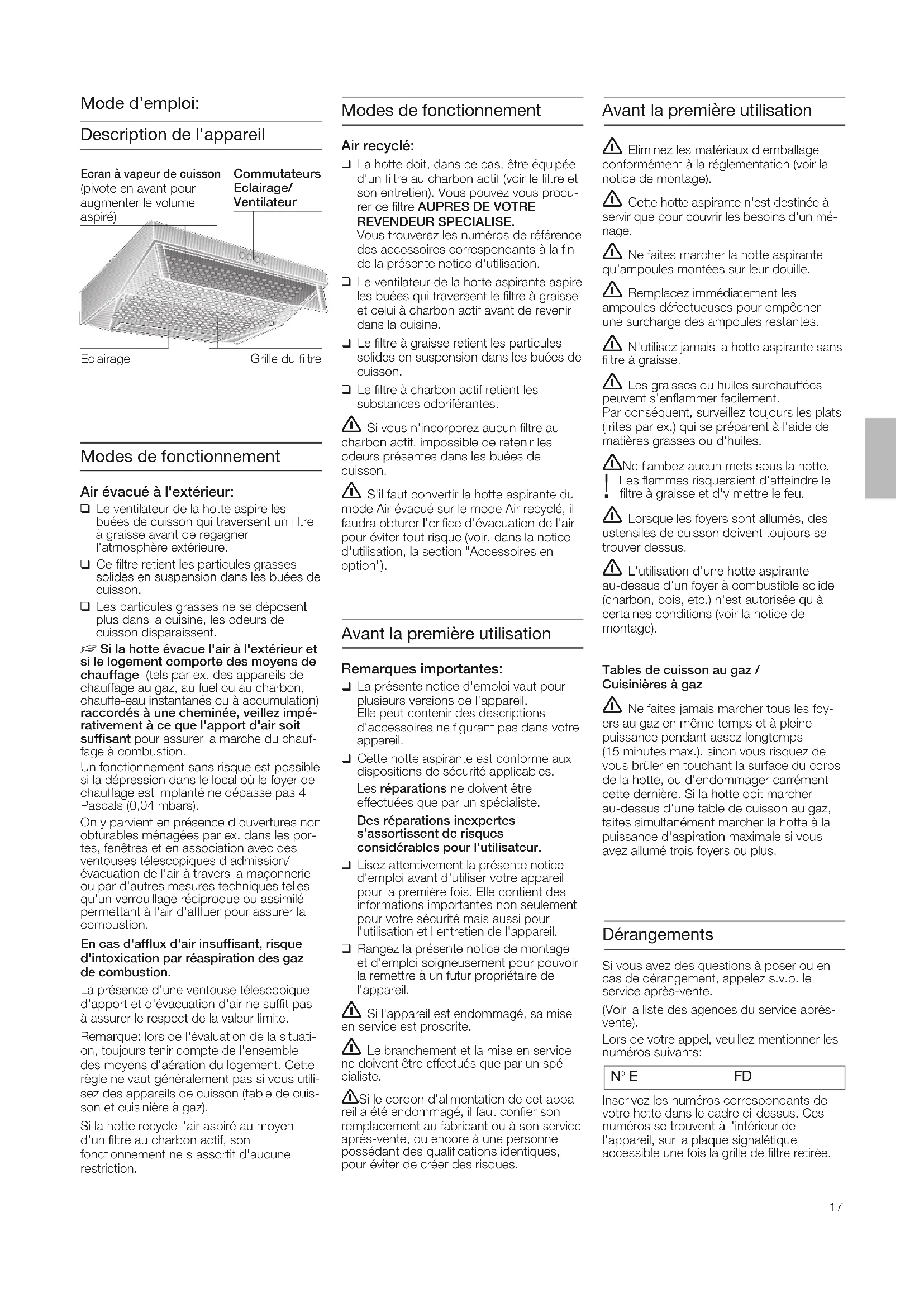

MODE D'EMPLOI CD11350 CONSTRUCTA

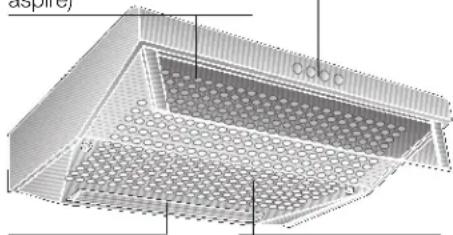

Description de l'appareil
Ecran à vapeur de cuisson (pivote en avant pour augmenter le volume aspiré)
Commutateurs Eclairage/ Ventilateur
Eclairage
Grille du filtré
Modes de fonctionnement

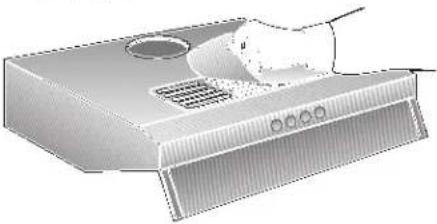

Air evacué à l'extérieur:
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSE avant de regagner l'atmosphère extérieure.
Ce fille retient les particules grasses solides en suspension dans les buees de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte evacue I'air a I'extérieur et si le logement comporte des moyens de chauffage (teles par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes à une cheminée, veillez impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en presence d'ouvertures non obturables menagedes par ex.dans les portes, fenêtes et en association avec des ventouises telscopiques d'admission/ evacuation de l'air a travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciprioque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse telescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'evaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette regle ne vaut généralement pas si vous utilise des appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle I'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Modes de fonctionnement
Air recycle:
La hotte doit, dans ce cas, etre eqiupee d'un filtre au charbon actif (voir le filtre et son entretien).Vous pouvez vous procu-rer ce filtre AUPRES DE VOTRE REVENDEUR SPECIALISE.
Voutrouvez les numérodes reference des accessoires correspondants à la fin de la presente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le filtrer a graissere tient les particules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.
Si vous n'incorporez aucun filtrue au charbon actif, impossible de retenir les odeurs presents dans les buées de ciisson.
S'il faut convertir la hotte aspirante du mode Air evacué sur le mode Air recyclé, il faudra obturer l'orifice d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option").
Avant la première utilisation
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de I'appareil. Elle peut contener des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectues que par un spécialiste.
Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la presente notice de montage et d'emploi soigneusement pour pouvoir la remetre a un futurour propriete de l'appareil.
Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet appar-ail a ete endommagé, il faut confier son remplacement au fabricant ou a son service après-vente, ou encore a une personne possedant des qualifications identiques, pour eviter de creer des risques.
Avant la première utilisation
1 Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
This hotte aspirante n'est destinée a servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
1 Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utiliez jamais la hotte aspirante sans filtré àGRAISE.
Les graisses ou huiles surchauffees peuvent s'enflammer facilement. Par consequenc, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matieres grasses ou d'huiles.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtrre a graisse et d'y metre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).
Tables de cuisson au gaz / Cuisinières à gaz
Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.
Dérangements
Si vous avez des questions àposer ou en cas de dérangement, appelez s.v.p. le service après-vente.
(Voir la liste des agencies du service après-venture).
Lors de votre appel, veuillez mentionner les numéroes suivants:
N°E FD
Inscriviez les nombres correspondants de toute hotter dans le cadre ci-dessus. Ces nombres se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtré retiree.
Utilisation de la hotte aspirante
La methode la plus efficace pour supprimer les buees de cuisson consiste a
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante quelques minutes après la fin de la cuisson.
Eclairage
Puisssance d'aspiration
Arret
Marche
Filtres et entretien
Afin de retenir les particules grasses en suspension dans les buées de cuisson, vous pouvez utiliser différents filtres àGRAISSE.
Natte en non-tissé filtrant laGRAisse:
Cette natione filtrante a eté fabriquée dans un matériel difficlement inflammable.
Attention:
Plus laNatte se sature en particules grasses et plus elle risque de s'enflammer.D'autre part, sa saturation risque de gener le bon fonctionnement de la hotte.
Important:
Changez à temps la nation filtrant laGRAisse.
Vous préviendraz ainsi tout risque
d'incendie creé par l'accumulation de
chaleur qu'engendre la friture ou le
rotissage à feu vif.
Changement de la nation filtrant laGRAISS:
En service normal (1 à 2 heures par jour), il faudra changer la nette du filtre àGRAISSE toutes les 8 à 10 semaines.
Si laNatte filtrante comporte une mention imprimée,changez-la au-plus tard lorsque la mention perd de sa nettetet.
N'tilisez que des nattles filtrantes d'origine.
Vous respecteze ainsi les prescriptions de sécurité et garantiez un fonctionnement optimal de la hotte.
Mise au rebut du filtré en non-tissé:
Les filtres àGRAISSÉ en non-tissé ne contiennent aucune substance nocive. IIs sont compostables et peuvent aller à la poubelle des déchets végétaux.
Filtres et entretien
Mise au rebut des nattes filtrantes usages:

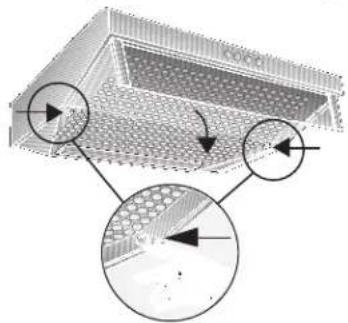

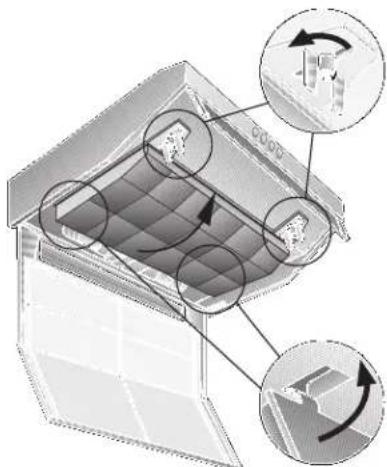

- Appuyez sur les boutons de verrouillage situés à gauche et à droit de la grille.
- Retirez la grille du filtre.
- Retirez la grille en fil puis retirez la natione filtrante saturee.
- Nettoyez la grille du filtré puis installez une nouvelle nette filtrante.
- Bridez la natione filtrante au moyen de la grille en fil.
- Remontez la grille du filtre.
Les boutons de verrouillage doivent en- cranter des deux cotés.
Filtres à graisse en métal:
Les nattes des filtres sont en métal inflammable.
Attention:
Plus les nattes se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de générer le bon fonctionnement de la hotte.
Important:
Nettoyez les filtres à graisse en métal en temps voulu. Vous préviendraz ainsi tout risque d'incendie créé par l'accumulation de chaleur qu'engendre la friture ou le rotissage à feu vifn.
Nettoyage des filtres à graisse en métal:
En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres àGRAisse métalliques 1 fois par mois.
- Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légarement de couleur au lavage.
Le filtre doit reposer non serre dans le lave-vaisselle. Il ne doit pas etre coince.
Important:
Ne lavoz pas en meme temps la vaisselle et les filtres metalliques fortement saturés en matière grasse.
Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionné de produit à vaisselle.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.

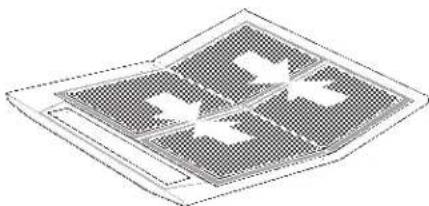

Retrait et mise en place des filtres àGRAISSÉ en métal (Voir le retrait et la mise en place du filtré àGRAISSÉ en feuitre):
- Nettoyez la grille du filtré et les nattes filtrantes.
- Remettez en place les nattes filtrantes une fois nettoyées puis bridez-les en position au moyen de la grille en fil. Veillez à ce qu'il n'y ait pas d'interstice entre les deux nattes.
Filtre à charbon actif:
Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
(Voir le retrait et la mise en place du filtré àGRAISSÉ en feutre)
- Faibles passer les vis dans les écrous à ailettes et dans les douilles, puis vissez les vis dans les doubles fonds, côte gauche et droit (opération nécessaire seulement lors du premier encastrement). Les vis, les écrous à ailettes et les douilles sont fournies avec le filtré à charbon actif.
- A l'aide d'un tournevis ou assimilé, enforcez vers l'intérieur les deux pattes situées contre le boitier (opération nécessaire seulement lors du premier encastrement).
Filtres et entretien
- Mettez le filtré en place à l'arrière, rabattez-le vers le haut puis verrouillez-le à gauche et à droite par les écrous à ailettes.
Les pattes situées sur les cotes gauche et droit du filtré à charbon actif sont rentrées s'il faut monter le filtré dans une hotte aspirante en 50 cm de large. Si la hotte fait 60 ou 90 cm de large, il faudra rabattre les pattes vers le haut.
Changement du filtré à charbon actif:
En service normal (1 à 2 heures par jour), il faut changer le filtré à charbon actif environ 1 fois par an.
Vous pouvez vous procurer ce filtre aupres de votre REVENDEUR SPECIALISE (voir la liste des accessoires en option).
N'utilisez que des filtres d'origine.
Vous garantitez ainsi un fonctionnement optimal de la hotte.
Mise au rebut de I'ancien filtré à charbon actif:
Les filtres à charbon actif ne contiennent pas de substances toxiques. Vous pouvez lesmettreau rebut avec,par ex., les ordures menagères.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
Ne nettoyez pas la hotte aspirante a I'aide d'éponges à dos récurant. N'utilise pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure.
Pour la nettoyer, utilisez de I'eau chaude additionnee de produit a vaisselle ou un li- quide non agressif a laver les fenetes.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
Lors du nettoyage des filtres àGRAISSÉ, nettoyez la graissé qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantisse ainsi un fonctionnement optimal de la hotte.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaitre.
Prudence: ventilez suffisamment la cuisine, n'utilise jamais de flamme rue.
Ne nettoyez les touches de commande qu'avac de I'eau additionnee d'un peu de produit a vaiselle. Utilisez un chiffon doux et humide.
N'utilise jamais de détergent pour acier pour nettoyer les touches de commande.
Surfaces en acier inox:
Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
Nous recommendons notre détergent pour acier inoxydable, n° de ref. 461731. Adresse ou passer commande : voir le manuel du SAV.
Surfaces en aluminium et en plastique:
N'tutilizepas de chiffons secs.
Utilisez un produit pour vitres mais non agressif.
N'tilisez pas de détergents aggressifs, contenant un acide ou une base.
Respectez les conditions de garantie figurant dans le cahier de service joint.

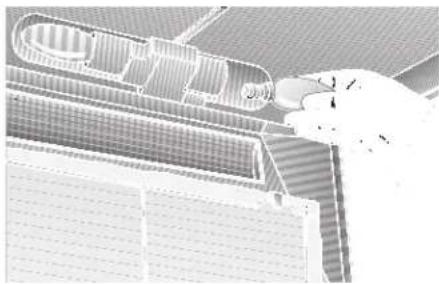

Changement des ampoules
- Eteignez la hotte aspirante puis débranche la fiche maje de la prise de courant ou defaites les fusibles/coupez les disjoncteurs pour la mesurement hors tension.
- Demontez complètement les filtres àGRAISSSE (voir la section "Filtres etentretien").
- Remplacez l'ampoule defectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).
- Remontez les frittes a graisse.
- Rebranche la fiche male dans la prise de courant ou remontez les fusibles/rearmez les disjoncteurs pour rétabir l'alimentation électrique.
Notice de montage:
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de recuperer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat,voire nouvel apparieil a ete conditionne dans un emballage qui le protège efficacement. Tous les materiaux d'emballage utilisés sont compatibles avec I'environnement et recyclables.Aidez-nous a eliminer I'emballage en respectant I'environnement. Demandez a your revendeur ou a toure mairie quelles sont les formes de recyclage actuelflement possibles.
Cette hotte peut evacuer l'air à l'extérieur ou le recycler.

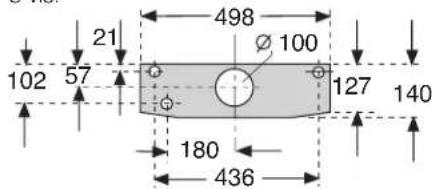

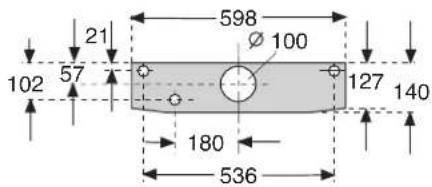

Fixez toujours la hotte bien centree au-dessus des foyer de la table de cuisson.
L'ecart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 650 mm, voir fig. 1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevent pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyer aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des cassetoles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veillez respecter les dispositions legales en vigueur dans notre pays (En Allemagne par ex: les Regles technique TRGI regissant l'in-stallation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.
Avant le montage

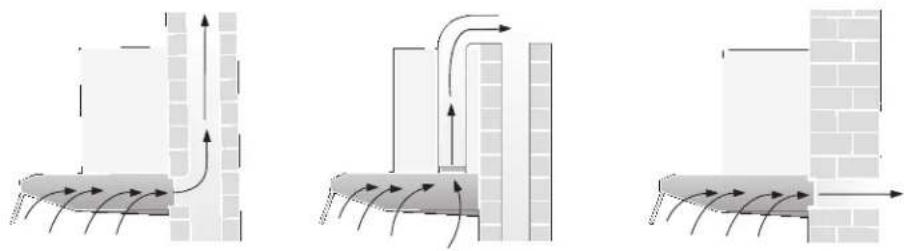

Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liques et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).
Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veillez respecter la réglementation locale et nationale applicable.
Si la hotte evacue I'air a I'estérieur et si le logement comporte des moyens de chauffage (nels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtes et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé perpetualtant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse telscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'evaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si la hotte evacue I'air a I'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas deja un dans le conduit d'évacuation ou dans la ventouse téléspocique.
Si I'appareil a ete foumi sans volet anti-refoulement, you pouvez vous le procurer dans le commerce specialise.

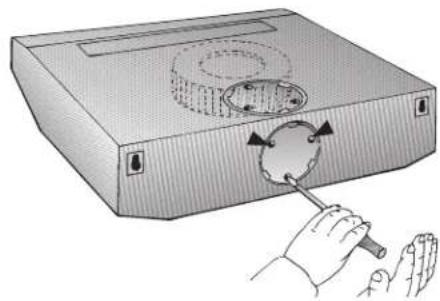

Ne découpez pas la partie interieure du manchon d'évacuation de l'air. Montage du volet anti-refoulement:
Faites encranter les deux picots du volet anti-refoulement dans les trouss menages dans le manchon d'évacuation d'air.
Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.
Pour que la hotte aspirante ait le
meilleur rendement, veilles a ce que
Le conduit d'évacuation soit court et lisse.
Il presente le moins possible de coudes.
Ilaitleplusfortdiametre( 120mm de préference)et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.
Si des réclamations résultat de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.
Conduits ronds Conduit d'aspiration court: Diametre inferieur, 100 mm minimum, Conduit d'aspiration long: Diametre inferieur, 120 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent compter aucune coude prononce. 100 mm = env. 78 creme section 125 mm = env. 113 creme section
Si les conduits ont des diamètres différents: utilisez du ruban adhési àétancher.
Si la hotte evacue l'air a l'extérieur, veillez à ce que l'apport d'air soit suffisant.
Evacuation de l'air vers le haut:
Diametre des conduits: 100 ou 120 mm.

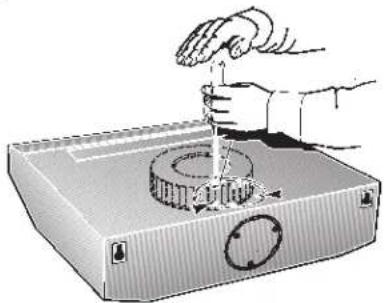

Cassez le couvercle situé sur la face supérieure de la hotte aspirante. Pour y parvenir, un outil doit venir percuter les points de retenue du couvercle.
Tenez l'outil à la verticale pour empêcher qu'il n'endommage le ventilateur.
Retireez la piece en tôle cassée (elle engendérerait sinon des bruits et perturberait le fonctionnement de la hotte).

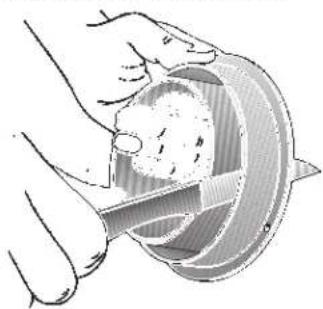

Si le conduit fait 120 mm de diamètre, decoupez la partie interieure du manchon d'évacuation d'air.
- Mettez le manchon d'évacuation en place puis tournez-le jusqu'à ce qu'il encrante.
Evacuation de I'air vers l'arriere: Diametre du conduit: 100 mm

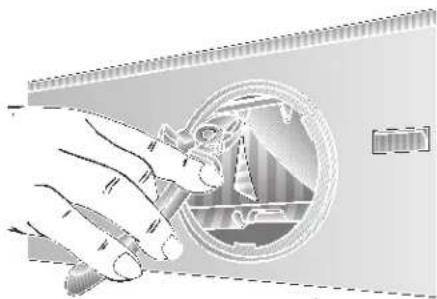

Cassez le couvercle situé contre la paroi arrrière de la hotte aspirante. Pour y parvenir, un outil doit venir percuter les points de retenue du couvercle.
Tenez l'outil à la verticale pour empêcher qu'il n'endommage le ventilateur.
Retirez la piece en tôle cassée (elle engendérerait sinon des bruits et perturberait le fonctionnement de la hotte).
Si la hotte aspirante est equipee de 2 moteurs, il faut degager l'ouverture vers I'arriere preparée dans la piece en plastique. Pour ce faire, sectionnez les 3 nervues puis extrayez la piece ainsi decoupée.

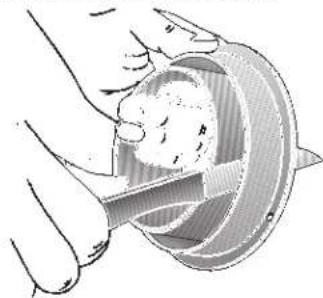

Découpez la partie extérieure du manchon d'évacuation d'air.
Introduisez la partie interieure du manchon dans la hotte puis toumez-la jusqu'à ce qu'elle encrante.
Air recyclé
Avec filtre a charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
L'air épuré par le filtré à charbon actif installé en plus revient dans la cuisine.
Pour savoir commentmettrele filtrarecharbon actif en place, reportez-vous a la notice d'utilisation.
S'il faut convertir la hotte aspirante du mode Air evacué sur le mode Air recyclé, il faudra obturer l'orifice d'évacuation de l'air pour éviter tout risque (voir, dans la notice d'utilisation, la section "Accessoires en option").
Branchement électrique
La hotte aspirante ne pourra etre raccordee qu'a une prise a contacts de terre reglementairement posee. Installez cette prise a un endroit le plus accessible possible a proximite de la hotte aspirante.
Il faudrait que la prise a contacts de terre ait son circuit electrique propre protégé par fusible/disjoncteur.
Si, après le montage de la hotte aspirante, la prise a contacts de terre n'est plus accessible, il faudra installer un dispositif de coupure, comme s'il s'agissait d'un branchement definitif.
Si le cordon doit être raccordé définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un Electricien-installateur agree auprès de la compagnie locale/nationale distributrice d'electricite.
Prévoir un dispositif de coupure côte secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Données électriques:
Après avoir retire le cadre de filtré, vous les trouvrez sur la plaque signalétique, à l'intérieur de l'appareil.
ToujoursmettreI'appareilhors tension avantd'effectuerdesréparations.
Longueur du cordon de branchement: 1,30 m.
Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparils electriques.
Fixation
Fixation murale
Hotte aspirante large de 50 cm: fixation par 3 vis.
Hotte aspirante large de 60 cm: fixation par 3 vis.
Fixation
Hotte aspirante large de 90 cm: fixation par 5 vis.
- Marquez les emplacements des trous de fixation. Servez-vous des cotes indiquées ou utilisez le gabarit de perçage.
- Percez des trous de 8 mm de diamètre puis enforce les chevilles à ras le mur.

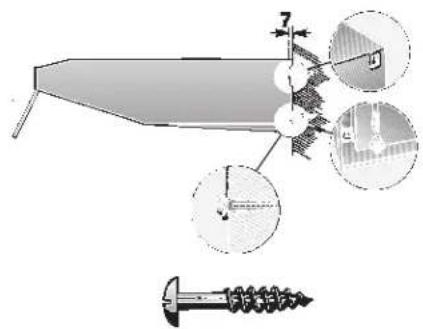

- Vissez les vis supérieures (cotes gauche et droit) jusqu'à ce que l'ecart entre la tete de vis et le mur ne fasse plus que 7 mm env.
- Retirez la grille du filtré (voir la notice d'utilisation).
- Accrochez la hotte aspirante.
- Depuis le compartment interieur de la hotte, vissez la vis inférieure equipee de sa rondelle intercalaire.
Fixation sous un placard en appui mural
Hotte aspirante large de 50 cm: fixation par 4 vis.
Hotte aspirante large de 60 cm: fixation par 4 vis.
Hotte aspirante large de 90 cm: fixation par 6 vis.
- Reportez sur la paroi inférieure du placard les cotes d'ecartement inscrites dans les figures 13 à 15 ou applique le gabarit de perçage contre cette paroi.
- Marquez les emplacements des trous de fixation spécifiés. Si la hotte doit evacuer l'air à l'extérieur par le haut, marquez aussi l'emplacement de l'orifice à menager dans le placard puis découverte-le à la scie.
Le cordon de branchement doit circuler correctement. Si nécessaire, effectuez une démarche dans le placard.
- Retirez la grille du filtré (voir la notice d'utilisation).
- Vissez la hotte aspirante contre le fond du placard.
Finition du montage
Air évacué à l'extérieur:
Sur la grille de sortie d'air située sur la face supérieure de la hotte, collez la feuille de couverture livree avec la hotte. Avant de coller, vérifie préalablement si la surface sur laquelle collera la feuille est propre.
- Brancher le conduit d'évacuation.
Hotte aspirante à deux moteurs
Réglage du mode:
Mode Air evacuated: position 1
Mode Air recycle: position 2
Réglage sur les cotés droit et gauche au moyen d'un tournevis.
Poids en kg:
| Air évacuéLargeur Air recy | ||
| 50 cm | 7,0 | 8,0 |
| 60 cm hotte à 1 moteur | 8,0 | 9,0 |
| 60 cm hotte à 2 moteurs | 10,0 | 11,0 |
| 90 cm | 13,0 14,0 | |
Effectuez le branchement électrique.
- Remettez la grille du filtren en place (voir la notice d'utilisation).
Tous droits de modification réservés dans le cadre du progrès technique.
