GEBRUIKSAANWIJZING CD99370 CONSTRUCTA

Gebruiksaaanwijzing:

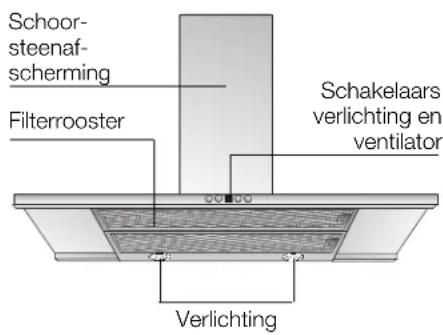

Beschrijving van het apparatusat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasm aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzugkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkste stookinstallations worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van luckt worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie nicht worden overschreten.

Dit kan men bereiken wanner er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algid de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfomuis, worden deze regel Niet toegepast.

Als de wasemafzugkap worden gebruikt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Gebruiksmogelijkheden

Gebruik met circulatielucht:

Hieroe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

De complete montageset en de reservevelfilters zich verwrijgbaar bij de vakhandel.

De desbetreffende toebehorenummers vindt u achefterin deze gebruiksaanwijing.

De ventilator van de wasemafzugkap zuigt de keukendamp aan en leidtdezedoor het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op
Het koolstofffilter bindt de reukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendampiet拜登.

Vór het eerste gebruik

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verzillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschren die Niet van toepassing zijn op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparacies können aanzienlijke gezaren voor de gebruiker ontstaan.

Aansluiting en ingebruikneming mogenaileen door een vakman wordenuitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om bevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzugkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzugkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzvangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.

Voor het eerste gebruik

Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去en altijd zijn bedekt met pannen.

Lees de gebruiksaaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventuel voor een volgende bezitter van het apparatus.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.

Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasformuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr. FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Bedieren van de wasemafzuiigkap

De keukenwasem wordt op de doeltreffendste manier verwijderd door:

Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minutes na het einde van het koken.

Ventilator inschakelen:

Druk op de toets +.

Gewenste ventilatorstand instellen:

Druk op de toets +. De ventilator worden een stand hoger ingesteld.
Druk op de toets. De ventilator worden een stand lager ingesteld.

Ventilator uitschakelen:

Druk op de toets 0.
Of:
Druk op de toets - een,aantal keren in totdat de ventilator wordt uitgeschakeld.

Intensieve stand:

Met de intensieve stand worden het hoogste vermogen bereikt. Dit is voor korteijd nodig.
Druk op de toets + een aantal keren in totdat de aanduiding gaat branden.
Als de intensieve stand nicht met de hand wordt uitgeschakeld, wordt de ventilator na 10 minuten automatisch maar stand teruggeschakeld.

Verlichting:

Deverlichtingkanopelkmoment worden gebruikt,ookals deventilator isuitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasm worden metalen vetfilters gebruikt.

De filtermatten bestaanuit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met
aethendene resten neemt de ontvambaarheid toe en kan de werking van de wasemafzugkap nadelig worden beinvoed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmteijdens het frituren of braden.

Reiniging van de metalen vetfilters:

Bij normalaal bedrijf (dagelijks 1 tot 2aar) moet de metalen vetfilter 1× per maand worden gereinigd.
De filters können worden gereinigd in de vaatwasmachine. Daar bij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Daarma afborstelen, goed schoonspoelen en lately afduipen.

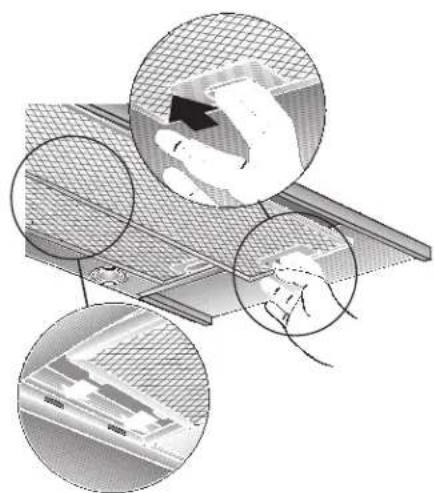

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen要去uitgeschakeld en afgekoeld zich.

1. Druk de blokkering van de vetfilters in de
   richting van de pijl en klap de vetfilters
   haar beneden.
   Houd hierbij uw andere hand onder de
   vetfilters.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculation.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werking van de wasemafzuiigkap nadelig worden beinvoed.

Belangrijk:

Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

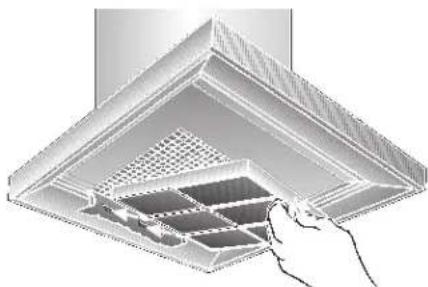

Monteren en demonteren:

Attentie: De halogeenlampen要去uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijdenen en aanbrengen).
2. Breng het actieve-kooffilter aan.

1. Bevestig de voorste lip.
2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Vervangen van het actieve-kooffilter:

Bij normala gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden verrangen.
Het actieve-kooffilter is verkrijgbaar in devakhandel (zie Extra toebehoren).
Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-kooffilter:

• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze können.daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzugkap stroomloos makendoor de stekker uit het stopcontact trekken of de zekering uit te schakelen.

De wasemafzuiigkap Niet reinigen met schuursponsjes of met zand-, soda-, zuur-of chloorthoudende schoonmaakmiddelen!
Gebruik voor het reinigen van de wasemafzigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doeck.
Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Let op: alcohol (spiritus) Niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig:keuken voloende ventilieren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schuren edelstaalreiniger.
Reinig alleen in de slijprichting.
Wij adviseren once edelstaalreiniger nr.461731. Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelike en kunststoff oppervlakken:

Geen droge doeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Lamp verrangen

1. Schakel de wasemafzuiigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schaken.
   De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze zichuitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetie G4).

Let op: plugfitting.
Gebruik een schone doeok om de gloeilampen vast te pakken.

1. Breng de lampenring weeer aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.
   N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werk.

Montagevoorschrift:

Belangrijke voorschriften

Oude apparaten zichen geen waardeeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw neue apparaat worden tijdens het vervoer beschermrd door de verpakking. Alle gebruekte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt.Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzugkap is geschikt voor gebruik met luchtafvoer of met luchtcirculation.
De wasemafzuigkap altijd boven het midden van het formuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzugkap alleen toegestaan als het fornuis een gesloten, nicht verwijderbare afterschering heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt Niet voor gasformuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können voren.

Extra voorschriften bij gaskook-apparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfomuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzugkap: 650 mm, afb.1.

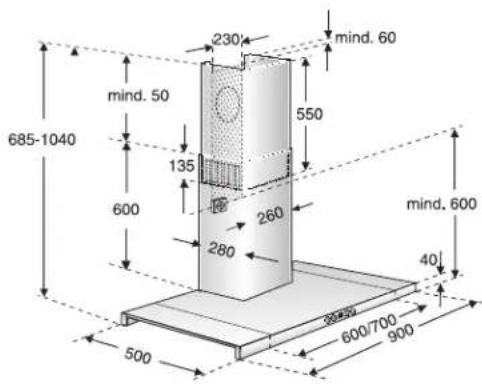

Afzugkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afoevoerd via een in gebruik verkerende rook- of afoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties+zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkreten.

Als de wasemafzuiqkap worden gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallations worden gebruikt (zoals gas-, olie- of kolstenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglichk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie Niet worden overschreten.

Dit kan men bereiken wanner er door nicht-aftsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet aftijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiqkap worden gebruikt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur\ wordt geleid, moet een telescoop-muirkast worden gebruikt.

Optimaal vermogen van de wasema-fzuigkap:

Korte, gladde luchtafvoerpijp.
Zo min möglich bochten.
Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

De fabrikant van de afzigkap is Niet aansprakelijk voor reclamatories die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Ronde buizen:
wij adviseren
een inwendige diameter van 150 mm,
echter minstens 120 mm.
Platte kanalen要去en een gewijkwaardige inwendige diameter alsronde buizen hebben.

Ze dieren geen scherpe bochten te hebben.

120 mm ca. 113 cm
150 mm ca. 177 cm

Bij afwijkende buisdiameters: dichtstrips gebruiken.
Bij gebruik van de wasemafzuiigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

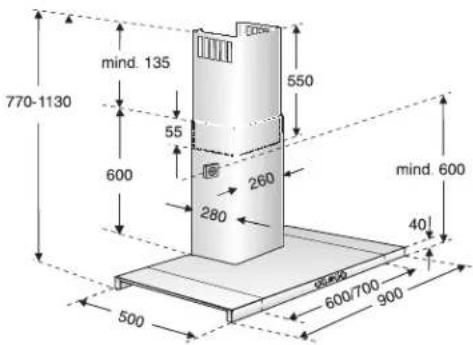

Gebruik met circulatielucht

Met een koolestoffilter, indien gebruik met afvoerlucht nicht möglichk is.

De complete montageset is verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u acheerin deze gebruiksaanwijzing.

Aansluiting luchtafvoerpijp 150 mm:

Luchtafvoerpiijorechtstreeks aan deluchtaansluiting bevestigen.

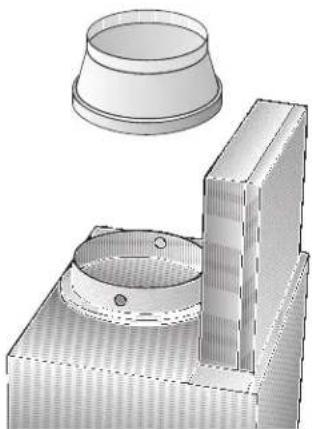

Aansluiting luchtafvoerpijp 120 mm:

Verloopstukrechtstreeks aan deluchtaansluiting bevestigen.

Luchtafvoerbuis bevestigen aan het verloopstuk.

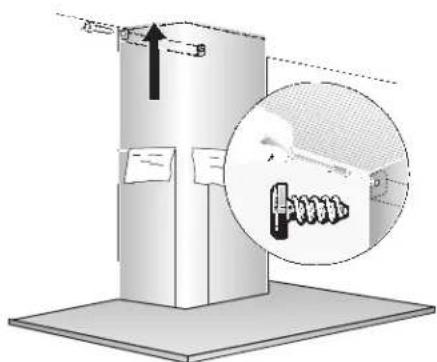

Voorbereiden van de muur

De muur moet vlak en loodrecht zich.
Pluggen moet stevig hunnen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Luchtcirculation
		19,218,760 cm
		19,819,370 cm
		20,920,490 cm

Constructiewizigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzigkap mag alleen worden aangesloten aan een volgens de voor-schriften geinstalleerd, geaard stopcontact. Het geaarde stopcontact要去 indien可想而知vlak acheer de schoorsteenafscheming worden angebracht.

Het geaarde stopcontact moet via een eigen stroomkring+zijn aangesloten.
Indien het geaarde stopcontact na montage van de afzuiigkap Nieteer toegankelijk is, moet een scheidingsvoorziening worden aangebracht, zoals bij een vaste aansluiting.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installmenter worden aangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening vaneer dan 3mm en uitschakeling met alle polen. Daar bij horen aardlekschakelaars enveiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet.Deze worden verrangen doore klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuiqkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations moet de wasemafaquig-kap allijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Inbouwen

De wasemafzugkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuiigkap een middellij op de muur aftekenen.
3. Met behulp van het sjabloonplaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.

Minimumafstand in ache nemen van 550 mm tussen wasemafzuiigkap en kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuiqkap en branders van gasfomuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuiqkap aan.

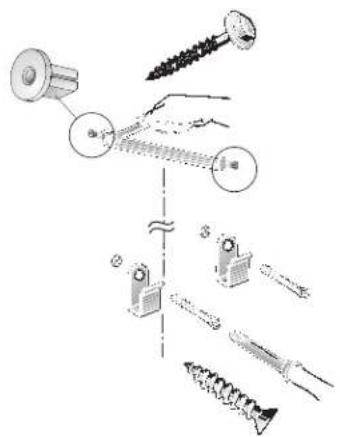

4. 4 gaten voor de wasemafzugkap en twee gaten voor de afscherming van de schoorsteen 8mm boren en pluggen volledig in de muur duwen.

Opmerking: let op eventueel te monteren extra toebehoren.
5. Klik de twee meegeleverde afstandhoulders vast in de bevestigingshaak voor het schoorsteenafschemstuk.
6. De bovenste en de twee onderste bevestigingshaken vastschroeven.

1. De wasemafzugkap ophangen.
   Met de instelschroeven de juiste hoogte en horizontale positie bepalen.

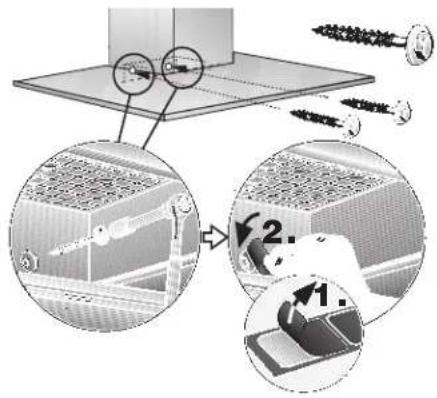

1. De onderste schroeven (zeskantschroeven) vastdraa
2. Plak beschemfolie over de gaten van de 2 onderste bevestigsschroeven in het veiligheidsrooster.

1. Buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.
3. Beschemfolie van beiden schoorsteenafschemstukken verwijderen.

Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.

1. Het bovenste schoorsteenafschemstuk (sleuvenaar onderen) in het onderste schoorsteenafschemstuk schuiven.
   Voorkom beschadigbing bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescheming over de rand van de onderste schoorsteenaf-scherming te leggen.

Inbouwen

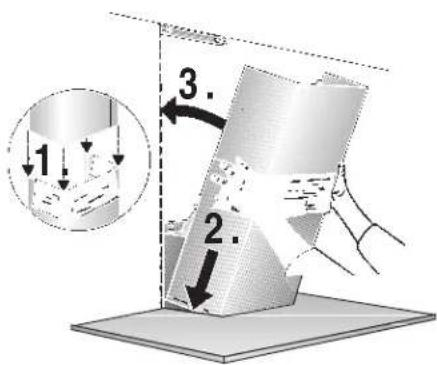

1. De complete schoorsteenafschemming schuin in het glasschem plaatsen en maar achteren draaien.

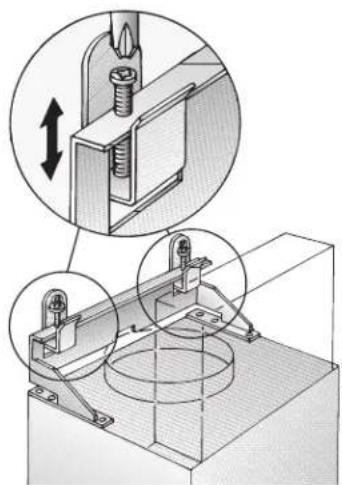

1. Het bovenste schoorsteenafschemstuk voorzichtigig bovenwaarts uittrekken en met 2 schroeven zijdelings vastschroeven op de bevestigingshaak.

1. Vetfilter wee anbrengen (zie de gebruiksaanwijzing).

Mode d'emploi:
