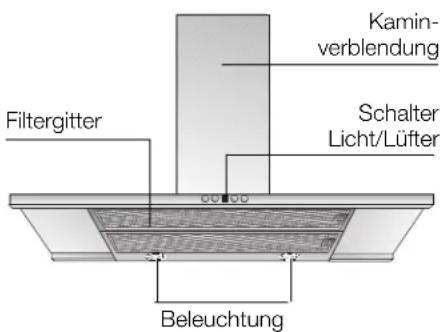

Gerätebeschreibung Betriebsarten

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weitgehend frei von Fett und Geruch.

Be Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lufungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

Vor dem ersten Benutzten

Wichtige Hinweise:

These Gebrauchsanleitung gilt fur mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungs merk male beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerates beschadigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.

Vor dem ersten Benutzten

Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht Zubereiten.
Unter der Dunstabzugshaube nicht flambieren.

Brandgefahr am Fettfilter durch aufsteigende Flammen.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Bevor Sie das neue Gerät benutzen, lessen Sieitte sorgfältig die Gebrauchs anleitung. Sie enthalt wichtige Infor mationen fur ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitsung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über langere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betrieben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angegeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Bedieren der Dunstabzugshaube

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.
Ausschalten der Dunstabzugshaube erst eine Minuten nach Kochende.

Einschalten des Lufters:

Drucken Sie die Taste +.

Einstellen der gewünschten Lüfterstufe:

Drucken Sie die Taste +. Der Lufter schaltet eine Stufe hoher.
Drucken Sie die Taste - Der Lufter schaltet eine Stufe zurück.

Ausschalten des Lufters:

Drucken Sie die Taste 0.
Oder:
Drucken Sie die Taste - so oft, bis der Lüfter ausschaltet.

Intensivstufe:

Durch die Intensivstufe wird die hochste Leistung erreicht. Sie wird kurzzeitig besteht.
Drucken Sie die Taste + so oft, bis die Anzeige leuchtet.
Wird die Intensivstufe nicht von Hand ausgeschalte, schalte der Lüfter nach 10 Minuten selbsttätig auf Stufe zu Rück.

Beleuchting:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fertigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfarbung möglich.
Der Filter muss locker in der Geschirspulmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heifer Spullauge einweichen. Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden. Danach abbursten, gut ausspulen und abtropfen halten.

Aus- und Einbau den Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie die Fettfilter ab. Fassen Sie darauf mit der anderen Hand unter die Fettfilter.

Filter und Wartung

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

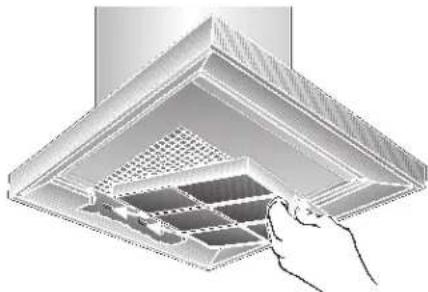

Ein- und Ausbauen:

Achtung: Die Halogenlampen,müssen ausgeschelt und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche ein.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkoholefilter ungebahr 1 x im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Dunstabzugshaube nicht mit kratzenden Schwammen und nicht mit sand-, soda-, saure- oder chloridhaltigen Putzmitteln reinigen!
Zum Reinigen der Dunstabzugshaube heiBe Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger fur die Bedientasten verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahreiniger.
Reinigen Sie nur in Schlifrichtung.
Wir empfehlen unseren Edelstahlreiniger Nr.461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoffoberflächen:

Keine trockenen Tücher verwenden.
Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
   Die Halogenbirnen werden bei Betrieb sehr frei. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.
   Hinweis: Sollte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Montageanleitung:

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerat wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltvertraglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder bei ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 550 mm, Abb. 1.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Jekleiner der Abstandzwischen Dunstabzugshaube undKochstellen desto groBerist dieMoglichkeit,dassich durch aufsteigenden Wasserdampf unter an der DunstabzugshaubeTropfen bildenkonnen.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regel Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50~mm
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfräger und Unterkante der Dunstabzugs-haube: 650 mm, Abb.1.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlungtung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schonsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlaufferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abluftrohr.
Moglichst werenig Rohrbogen.
Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

4 For Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzufahren sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rundrohre:

Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.

Flachkanäe müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollenne keine scharfen Umlenkungen haben.

120 mm ca. 113 cm
150mm ca. 177 cm

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb fur ausreichend Zuluft sorgen.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set konnen Sie beim Fachhandel erwerben. Die entsprechender Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Anschluss Abluftrohr 150 mm:

Abluftrohr direkt am Luftstutzen befestigen.

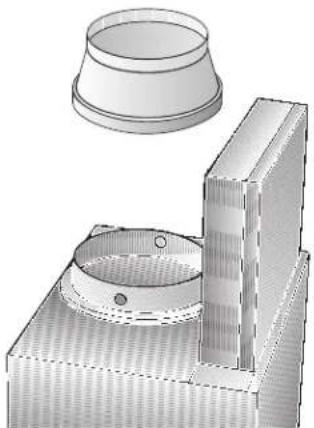

Anschluss Abluftrohr 120 mm:

Reduzierstutzen direkt am Luftstutzen befestigen.

Abluftrohr am Reduzierstutzen befestigen.

Vorbereiten der Wand

Die Wand muss eben und senkrecht sein.
Fur festen Halt der Dubei ist zu sorgen.

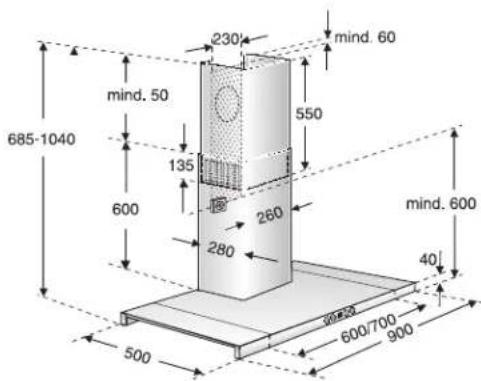

Gewicht in kg:

	Abluft Umluft

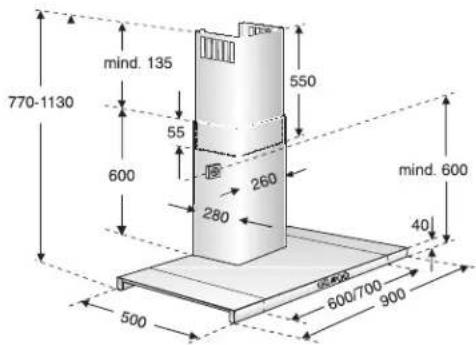

		19,218,760 cm
		19,819,370 cm
		20,920,490 cm

Konstruktsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Die Schutzkontaktsteckdose solle über einen eigenen Stromkreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zuganglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

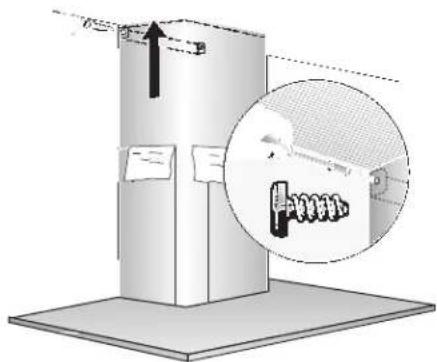

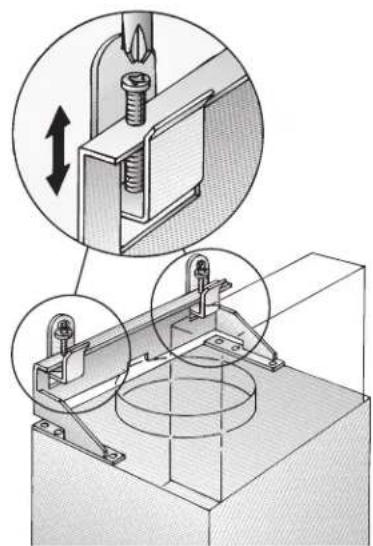

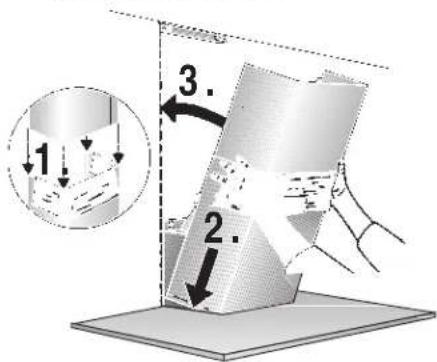

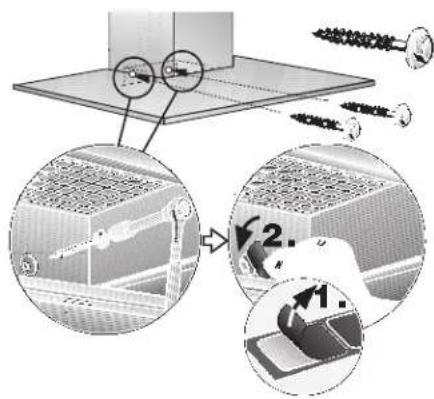

Einbauen

Die Dunstabzugshaube ist fur die Montage an die Kuchenwand vorgesehen.

1. Fettfilter abnehmer (siehe Gebrauchsanleitung).

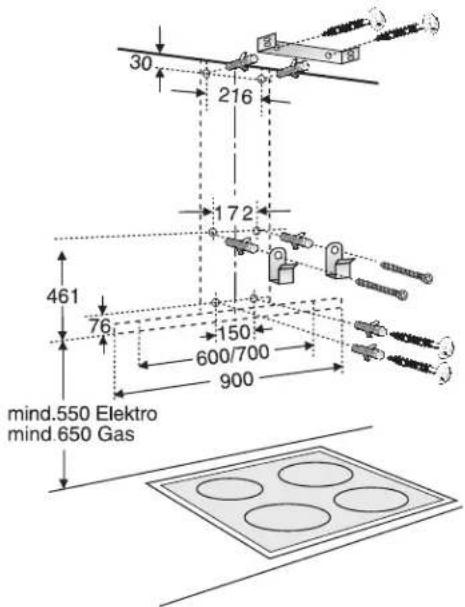

2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreifen und zum leichteren Einheiten die Kontur des Einheitenbereiches anziehnen.

Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

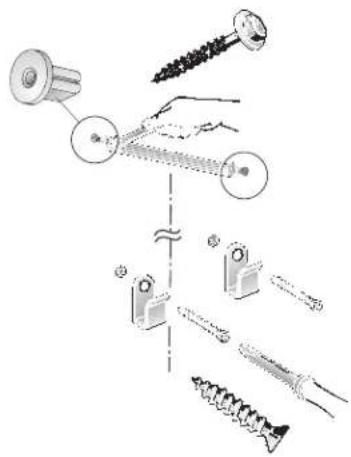

1. 4 LÖcher für die Dunstabzugshaube und 2 LÖcher für die Kaminverblendung 8 mm bohren und Dübel wandbündig eindrücken.

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörnteile.
5. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten.
6. Den oberen und die zwei unteren Haltewinkel anschrauben.

1. Dunstabzugshaube einhagen.
   Höhe und waagerechte Lage mit den Verstellschrauben ausrichten.

1. Untere Schrauben (Sechskant-schauben) eindrehen.
2. Je eine Abdeckfolie über die LÖcher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

1. Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.
3. Schutzfolie an den beiden Kaminverblendungen abziehen.

Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

1. Die obere Kaminverblendung (Schlitzenach unter) in die untere Kaminverblendung einschieben.
   Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

Einbauen

1. Die komplette Kaminverblendung in den Glasschirm schrag einsetzen und nach halten schwenken.

1. Die obere Kaminverblendung vorsichtig nach oben ausziehen und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

ConLine (Mo. - Fr.: 8.00 - 18.00 Uhr erreichenbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!

Online-Shop: www.constructa-eshop.com

Constructa Vertriebs-GmbH

Carl-Nery-StraBe 34

81739 München

DEUTSCHLAND
