| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte aspirante |
| Dimensions | Largeur standard (60 cm) |
| Débit d'air | Jusqu'à 600 m³/h |
| Niveaux de puissance | 3 niveaux de puissance |
| Filtration | Filtres à graisse en aluminium, lavables |
| Éclairage | Éclairage LED intégré |
| Installation | Installation murale |
| Consommation énergétique | Classe énergétique A |
| Maintenance | Filtres à nettoyer régulièrement, entretien facile |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | 2 ans |
| Accessoires inclus | Kit de montage, manuel d'utilisation |
FOIRE AUX QUESTIONS - CD99370 CONSTRUCTA
Questions des utilisateurs sur CD99370 CONSTRUCTA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice CD99370 - CONSTRUCTA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CD99370 de la marque CONSTRUCTA.
MODE D'EMPLOI CD99370 CONSTRUCTA

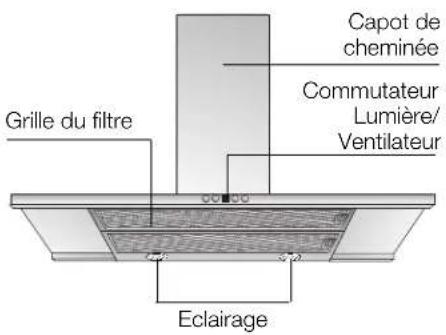

Description de l'appareil
Modes de fonctionnement
Air evacuated a l'extérieur:
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce fille retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte evacue I'air a I'estérieur et si le logement comporte des moyens de chauffage (nels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes à une cheminée, veiller impératifement à ce que I'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventoues téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affuer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appeareils de cuisson (table de cuisson et cuisinière a gaz). Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Modes de fonctionnement

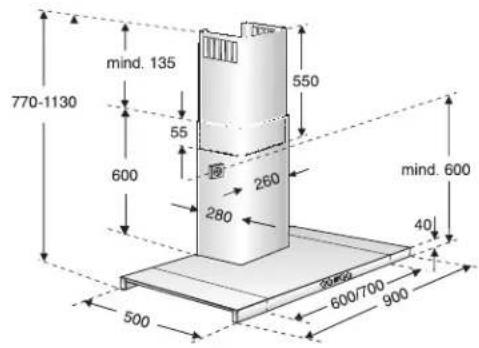

Air recycle:
La hotte doit, dans ce cas, etre eqiupee d'un filtre au charbon actif (voir le filtre et son entretien).
Vouspouvezyouprocurerlekit demontagecompletaisi quelesfiltres dererechangeapurse devotrevendeurspecialise.
Voutrouvezez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le filtré àGRAISSERetient les particules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.
Si vous n'incorporez aucun filtrue au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.
Avant la première utilisation
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de l'appareil.
Elle peut contir des descriptions d'accessoires ne figurant pas dans voirette
appareil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectues que par un spécialiste.
Des réparations in expertes s'assortissent de risques considérables pour l'utilisateur.
Le branchement et la mise en service ne doit être effectues que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creer des risques.
Eliminéz les matériaux d'emballage conformément à la réglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée a servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
Avant la première utilisation
N't utilisez jamais la hotte aspirante sans filtré à graisse.
Les graisses ou huiles surchauffees peuvent s'enflammer facilement. Par conséquent, surveillance toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISSÉ et d'ymettre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la presente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.
Si I'appareil est endommage, sa mise en service est proscrite.
L'utilisation d'une hotte aspirante au-dessus d'un foyer a combustible solide (charbon, bois, etc.) n'est autorisée qu'aucertaines conditions (voir la notice de montage).
Tables de cuisson au gaz / Cuisinières à gaz
Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.),sinon vous risque de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.
Dérangements
Si vous avez des questions àposer ou en cas de dérangement, appelez s.v.p. le service après-vente.
(Voir la liste des agences du service après-venture).
Lors de votre appel, veuillez mentionner les numéroes suivants:
N°E FD
Inscrive les nombres correspondants de votre hote dans le cadre ci-dessus. Ces nombres se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retiree.

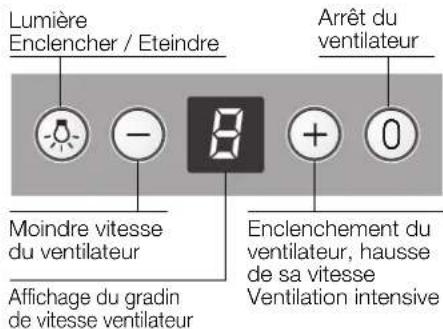

Utilisation de la hotte aspirante
La methode la plus efficace pour supprimer les buees de cuisson consiste a:
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelles seulement minutes après la fin de la cuisson.
Enclenchement du ventilateur:
Appuyez sur la touche+.
Réglage du ventilateur sur la vitesse désirée:
Appuyez sur la touche +. Le ventilateurasse au gradin de vitesse immédiatement supérieur.
Appuyez sur la touche - Le ventilateurasse au gradin de vitesse immEDIatement inférieur.
Coupure du ventilateur:
Appuyez sur la touche 0. Ou:
Appuyez sur la touche -autant de fois que nécessaire a ce que le ventilateur s'eteigne.
Au niveau intensif, le ventilateur développement sa plus grande puissance. Vous n'en aurez que brievement besoin.
Appuyez sur la touche + autant de fois que nécessaire à ce que la dette P s'affiche.
Si vous n'eteignez pas manuellement la ventilation intensive, le ventilateur revient automatiquement à la vitesse au bout de 10 minutes.
Eclairage:
Vospuvezutiliserleclairageaout moment,meme quand leventilateur est eteint.
Filtre et entretien
Filtres àGRAISSE:
Vou puevez utiliser divers filtres pour retenir les particules grasses en suspension dans les buees de cuisson.
Ces nattes filtrantes sont en métal incombustible.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gencer le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.
Nettoyage des filtres à graisse en métal:
En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres àGRAisse métalliques 1 fois par mois.
- Ces filtres sont nettoyables au lavevaisselle. Ils peuvent changer légarement de couleur au lavage.
Le filtre doit reposer non serre dans le lave-vaiselle. Il ne doit pas etre coince.
Important:
Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement satures en matière grasse.
Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionné de produit à vaisselle. N'utilise pas de détermenges aggressifs, contenant un acide ou une base. Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.

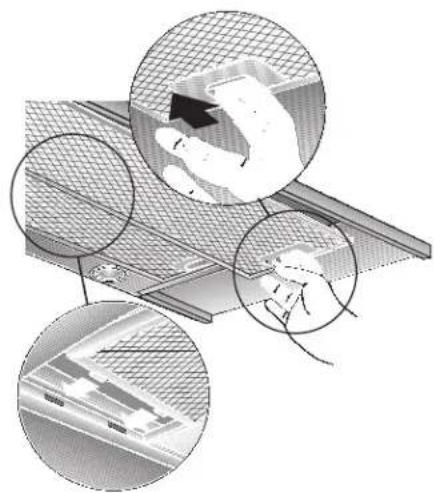

Retrait et mise en place des filtres à graissée en métal:
Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.
- Poussez dans le sens de la flèche le cran situé contre chaque fille àGRAISSPEuis abaissez les filtres. Ce faisant, passes l'autre main sous les filtres aGRAISS.
- Nettoyer les filtres a graisse.
- Une fois nettoyés, remettez les filtres àGRAISSE en place.
Filtre à charbon actif:
Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gener le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un roti.

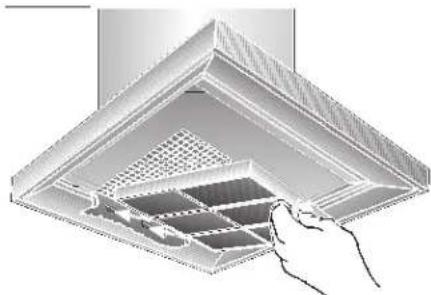

Incorporation et déposition:
Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.
- Retrez d'abord les filtres àGRAISSSE (voir la section intitulée "Retrait et mise en place des filtres à graissse en métal).
- Mettez en place le filtré à charbon actif.
- Faites encranter la patte avant.
- Remontez les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).
Changement du filtré à charbon actif:
Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an.
Vouspouvezyouprocurerunfittareacharbonactifderechange danslecommercespecialise.Voirla section surlesaccessoires speciaux.
N'utilise qu'un filtr d'origine.
Vous garantiez ainsi un fonctionnement optimal de la hotte.
Mise au rebut du filtré à charbon actif usage:
Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez lesmettre à la poubelles de déchets résiduels.
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez d'abord la hotter hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
Ne nettoyez pas la hotte aspirante a I'aide d'éponges à dos récurant. N'utilise pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acid ou du chlorure.
Pour la nettoyer, utilisez de I'eau chaude additionnee de produit a vaisselle ou un liquide non agressif a laver les fenetes.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essue-tout humide.
Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantisse ainsi un fonctionnement optimal de la hotte.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (a brûler) car des taches mates pourrait apparaitre.
Prudence: ventilez suffisamment la cuisine, n'utilise jamais de flamme rue.
Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.
N'utilise jamais de détergent pour acier pour nettoyer les touches de commande.
Surfaces en acier inox:
Veuillez utilise un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez Throughout l'acier inox dans le sens de son polissage.
Nous recommendons notre détergent pour acier inoxydable, n^ de ref. 461731. Adresse ou passer commande : voir le manuel du SAV.
Surfaces en aluminium et en plastique:
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
Respectez les conditions de garantie figurant dans le cahier de service joint.
Changer les ampoules halogènes
- Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le isjoncteur/fusible.
Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir étéintes. - Retirez l'anneau de I'ampoule avec un tournweis ou assimilé.
- Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enchage. Ne saisissez l'ampoule qu'avac un chiffon propre.
- Réencrantez l'anneau de l'ampoule.
- Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/éarmez le disjoncteur.
Remarque: si I'éclairage ne fonctionne pas, contrôle si les ampoules sont correctement enforcées.

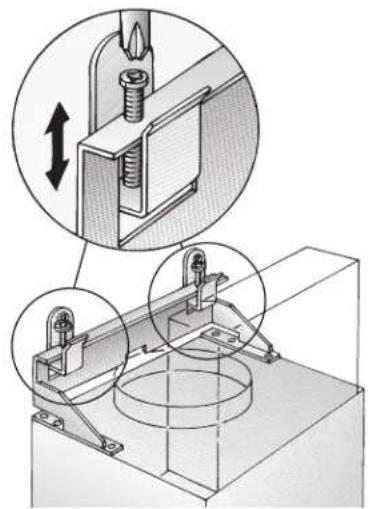

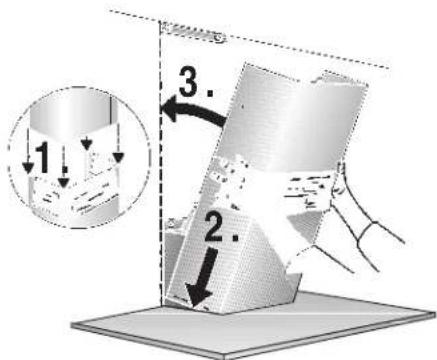

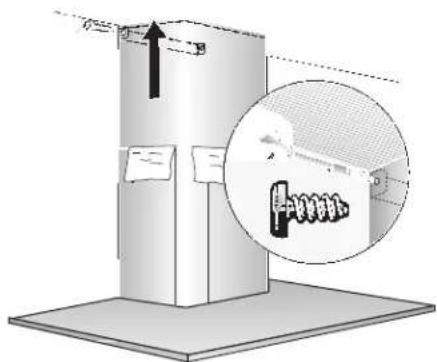

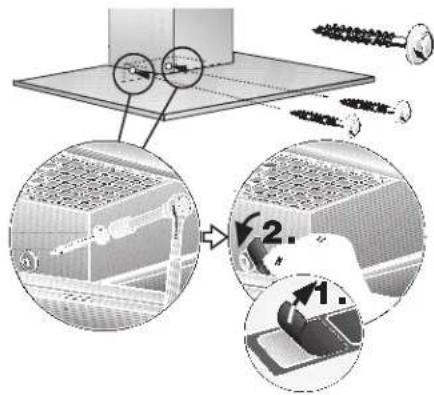

Notice de montage:
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat,voire
nouvel apparieil a ete conditionne dans un
emballage qui le protete efficacement.
Tous les materiaux d'emballage utilisés
sont compatibles avec I'environnement et
recyclables.Aidez-nous a eliminer
I'emballage en respectant I'environnement.
Demandez a toure revendeur ou a touvre
mairie quelles sont les formes de recyclage actuelles possibles.
Cette hotte peut evacuer l'air a I'extérieur ou le recycler.

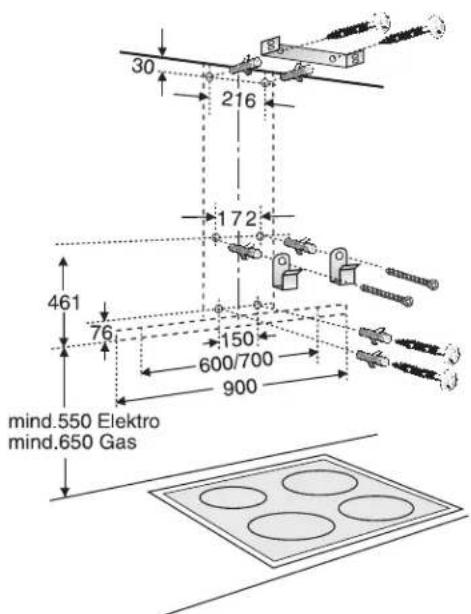

Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'ecart minimum entre les foyers electriques et le bord inférieur de la hotte doit etre de 550 mm,voir fig.1.
Au-dessus d'un foyer à combustible solide généraure d'un risque d'incendie (par projection d'étin celles par ex.), le montage de la hotte ne sera admis que si ce foyer est equiped d'un couvercle fermé et inamovible et si le montage ne contrevent pas à la reglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyer aux gaz.
Plus l'ecart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des cassetoles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuilles respecter les dispositions legales en vigueur dans notre pays (En Allemagne par ex: les Regles technique TRGI regissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hote: 650 mm, fig. 1.

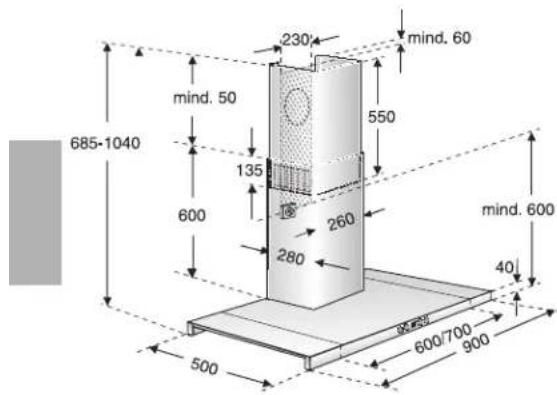

Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liques et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtes municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).
Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la reglementation locale et nationale applicable.
Si la hotte evacue l'air a l'estérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtes et en association avec des ventoues téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse telescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilise des appareils de cuisson (table de cuisson et cusinière à gaz).
Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si I'air vicié traverse le mur extérieur, utilisez une ventouse telescopique.
Pour que la hotte aspirante ait le meilleur rendement, veilles à ce que:
Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Ilaitleplusfortdiametreetqueles coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugieux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.
Si des réclamations résultat de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.
Conduits de section ronde: Nous recommendons commandeurs des conduits au diametre interieur de 150 mm mais de 120 mm minimum.
Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent composer aucun coude prononce.

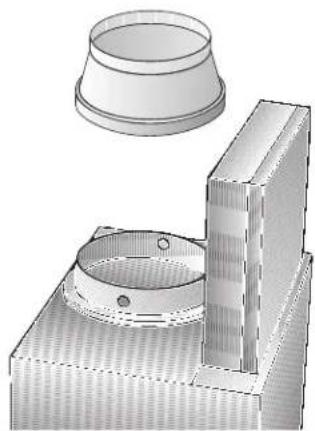

120 mm = 113 cmde section
150 mm = 177 cmde section.
Si les conduits ont des diamètres différents: utilisez du ruban adhési àétancher.
Si la hotte evacue I'air a I'extérieur, veillez a ce que I'apport d'air soit suffisant.
Mode Air recyclé
Avec filtre a charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspire par la hotte.
Vouysoupvezyouspucerelkitde montagecompletaupres de voretrevendeurspecialise.Vousrouverezlesnumeros deférence des accessoires correspondants à la fin de la presente notice d'utilisation.
Branchement du conduit d'évacuation 150 mm:
Fixez le conduit d'évacuation directement sur l'orifice.
Branchement du conduit d'évacuation 120 mm:
Fixez le manchon réducteur directement sur l'orifice du manchon à air.
Fixez le tuyau d'air vicié contre le manchon réducteur.
Preparation du mur
Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.
Poids en kg:
| Air évacue Air recyclé | |
Sous reserve de modifications constructives dans l'intérêt du progrès technique.
Branchementélectrique
La fiche male de la hotte aspirante ne pourra etre branchee que dans une prise secteur a contacts de terre reglementairement posée. Installer cette prise autant que possible directement derriere le capotage de la hotte.
La prise à contacts de terre doit être raccordée à son propre circuit.
Si, après le montage de la hotte aspirante, la prise a contacts de terre n'est plus accessible, il faudra installer un dispositif de coupure, comme s'il s'agissait d'un branchement définitif.
Si le cordon doit être raccordé définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourrait etre effectue que par un Electricien-installateur agree au présde la Compagnie locale/nationale distributrice d'électricité.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet apparéil a été endommage, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créé des risques.
\section*{Caracteristiques electriques:}
Vous les trouvezez après avoir retire le cadre pour filtre, sur la plaque signaletique, a l'intérieur de I'appareil.
ToujoursmettreI'appareil hors tension avant d'effectuer des réparations.
Longueur du cordon de branchement: 1,30 m.
Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparéils électriques.
Encastrement
Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.
- Retirer le filtré àGRAISSSE (voir la notice d'utilisation).
- Sur le mur, tracez une ligne mediane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
- A l'aide du gabarit, marquez sur le mur les emplacements des vis ainsi que, pour facilititer l'opération, les contours de la zone dans laquelle il faudra accrocher la hotte.
Respecter l'ecart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représenté le bord inférieur de la hotte aspirante.
- Percer 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminee. Ces trous doivent faire 8 mm de diametre. Enforcer les chevilles jusqu'à ras du mur.
Remarque: rappellez-vous que vous aurez peut'être des accessoires spéciaux à monter.
- Faites encranter les 2 écarteurs ci-joints dans la cornière retenant le capotage de cheminée.
- Vissez la cornière de retenue supérieure ainsi que les deux cornières inférieures.
- Accrochez la hotte. A l'aide des vis de réglage, ajustez sa hauteur et sa verticalité.
- Vissez la vis inférieures (boulon hexagonales).
- Collez une par une les pellicules plastique de protection sur les trous des 2 vis de fixation inférieures situés sur la grille protectrice.
- Raccorder la hotte aux tuyaux.
- Effectuer le branchement électric de la hotte.
- Retirez la pellicule de plastique protegeant les deux capots en inox.
Evitez d'endommager les surfaces lisses en acier inox.
- Introduisez le capot de cheminée supérieur (fentes tournées vers le bas) dans le capot de cheminée inférieur.
Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'objet inférieur.
Encastrement
- Introduisez le capot de cheminée au complet et en biais dans le bandeau en verre, puis faites-le pivoter vers l'arrière.
- Extrayez prudemment par le haut le capot de cheminée supérieur puis, au moyen de 2 vis, vissez-le lateralement contre la corniere de retenue.
- Remetre le filtré àGRAISSEN place (voir la notice d'utilisation).
