Tipo di prodotto	Cappa aspirante
Marca	Constructa
Modello	CD99370
Modalità di funzionamento	Estrazione esterna o ricircolo con filtro a carbone attivo
Potenza di aspirazione	Velocità regolabili multiple, livello intensivo con ritorno automatico dopo 10 minuti
Illuminazione	Lampadine alogene 12 V, 20 W max, attacco G4
Filtro antigrasso	Metallo, lavabile in lavastoviglie, pulizia mensile raccomandata
Filtro a carbone attivo	Rimovibile, cambio annuale circa, disponibile come accessorio
Distanza minima sopra i fuochi	Fuochi elettrici: 550 mm; fuochi a gas: 650 mm
Alimentazione elettrica	230 V, presa con messa a terra
Lunghezza del cavo di alimentazione	1,30 m
Materiali	Acciaio inossidabile, vetro
Comandi	Tasti +, -, 0 per velocità e arresto
Manutenzione	Pulizia con acqua saponata o detergente per vetri non aggressivo; evitare abrasivi
Sicurezza	Arresto automatico della modalità intensiva; sorveglianza dei grassi surriscaldati
Garanzia	Secondo le condizioni del libretto di servizio fornito

Domande frequenti - CD99370 CONSTRUCTA

Come pulire i filtri antigrasso?

I filtri antigrasso in metallo si puliscono in lavastoviglie o a mano con acqua calda e detersivo per piatti. In uso normale (1-2 ore al giorno), pulirli una volta al mese. Evitare detergenti aggressivi contenenti acido o base.

Quando cambiare il filtro a carbone attivo?

Il filtro a carbone attivo deve essere cambiato circa una volta all'anno in uso normale (1-2 ore/giorno). Utilizzare esclusivamente un filtro originale per garantire un funzionamento ottimale.

Qual è la distanza minima tra la cappa e il piano cottura?

Per i fuochi elettrici, la distanza minima è di 550 mm; per i fuochi a gas, è di 650 mm tra il bordo inferiore della cappa e il piano di cottura.

Posso usare la cappa senza filtro antigrasso?

No, è indispensabile usare sempre la cappa con un filtro antigrasso in posizione. I grassi o gli oli surriscaldati possono incendiarsi e il filtro protegge la cappa e riduce il rischio di incendi.

Come cambiare la lampadina alogena?

Scollegare la cappa. Rimuovere l'anello della lampadina con un cacciavite. Sostituire con una lampadina alogena 12 V, 20 W max, attacco G4. Maneggiare la lampadina con un panno pulito. Rimontare l'anello e ricollegare l'alimentazione.

Cosa fare se la cappa non funziona?

Prima verificare che la cappa sia collegata e che l'interruttore automatico non sia scattato. Se l'illuminazione non funziona, controllare che le lampadine siano inserite correttamente. Se il problema persiste, contattare il servizio post-vendita indicando i numeri E e FD situati sulla targhetta dei dati.

Come passare alla modalità ricircolo?

Per utilizzare la cappa in modalità ricircolo, è necessario installare un filtro a carbone attivo (non fornito, disponibile come accessorio). Rimuovere prima i filtri antigrasso, posizionare il filtro a carbone agganciandolo, quindi rimontare i filtri antigrasso.

La cappa fa molto rumore?

Il livello sonoro dipende dalla velocità e dalla configurazione del condotto di estrazione. Per ridurre il rumore, utilizzare un condotto liscio, corto e di grande diametro (150 mm raccomandato). Un condotto troppo lungo o con curve aumenta il rumore di aspirazione.

Come regolare la velocità di aspirazione?

Utilizzare il tasto + per aumentare la velocità e il tasto - per ridurla. Il livello intensivo (visualizzazione P) si attiva premendo più volte +; ritorna automaticamente alla velocità precedente dopo 10 minuti.

Cosa fare in caso di guasto?

Verificare l'alimentazione elettrica e i fusibili. Se la cappa continua a non rispondere, contattare il servizio post-vendita Constructa. Tenere a portata di mano i numeri E e FD della targhetta dei dati (sotto la griglia del filtro) e il modello CD99370.

MANUALE UTENTE CD99370 CONSTRUCTA

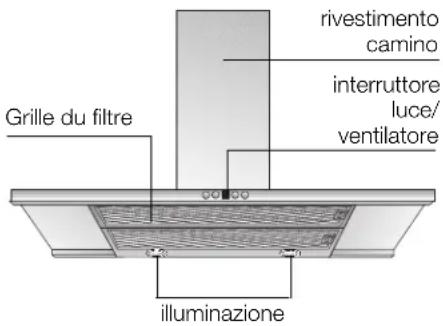

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspiri i vapori di cottura e li invia all'aperto attraverso il filtrto antigrasso.
Il filtrato antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta Completely liberada da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas,olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

E possibile conseguire ciò quando l'aria per la combustione può continuare ad affliure attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e similii.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Note: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conattro a carbone attivo -, quest'uso è consentito alla limitazioni.

Modi di funzionamento

Funzionamento a ricircolo d'aria:

A Anything scopo è necessario montare un除去 a carbone attivo (vedi capitolo "Filtre manutenzione").
Potete acquistare presso il fornitore specializzato il set di montaggio completingi il filtrlo di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
Il ventilatore della cappa aspirante aspiri i vapori di cottura, li inviaattraverso il filtrograssi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo fissa gli odori.

Se non si monta unchio a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Precede la prima utilizzazione

Primo impiego:

• Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possible che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
• Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito nella casa produrtrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
A Questa cappa aspirante e destinata solo all'uso domestico.
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero.
essere sottomuite subito, per evitare un sovraccarico sulle alte lampadine.
Non usare mai la cappa aspirante
senza filtrograssi..

Precede la prima utilizzazione

Grassi e olio suriscaldati possono inflammarsi lavorente.
Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo quello controlo.
Non fiammeggiare pietanze sotto la cappa aspirante.
Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.

I fornelli devono essere sempre coperti con pentole.

• Prima di usare il nuovo apparecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
  Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
  Se l'apparecchio è danneggiato, non dovete metterlo in funzione.

É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura a gas / Fornelli a gas

Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involcro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata,indicare i dati seguenti:

E-Nr. FD

Riportare nellospecchioqiwosopraquestidi. Essi siovano nella targhettd identificazione,dooperavere tolta griglia del filtrolo,nel vano interno della cappa aspirante.

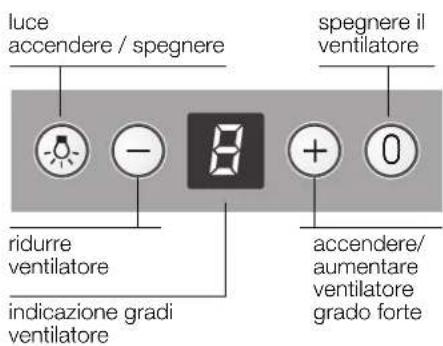

Uso della cappa aspirante

Per eliminare nel modo più efficace i evapori di cottura:
Accendere la cappa aspirante all'inizio della cottura.
Spagnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

Accendere il ventilatore:

Premereiltastoo.
Regolare il grado di aspirazione desiderato:
Premere il tasto+. Aumento di un grado.
Premere il tasto - Riduzione di un grado.

Spagnere il ventilatore:

Premereiltast0.
Oppure:
Premere il tasto - finché il ventilatore si spegne.

Grado forte:

con il grado forte si raggiunge la massima potenza. Questa enecessaria per breve tempo.
Premere il tasto ^+ più volte, finché non compare l'indicazione.
Se il grado forte non viene disinserito manualmente,喙 10 minuti il v entilatore riduce automaticamente al grado e.

Illuminazione:

L'illuminazione può essere usata sempre,anche quando il ventilatore è escluso.

Filtri emanutenzione

Filtro per grassi:

Per tratteneri componenti grassi dei vapori di cottura si utilizzato filtri metallici per grassi.

Le stuoiechio sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità augmente, e il funzionamento della cappa aspirante più essere pregiudicato.

Important:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui assere causato da un'accumulo di calore durante la frittura o l'arrosto.

Pulizia dei filtri metallici per grassi:

Con un uso normale (1-2 ore al giorno) il filtrato metallico per i grassi deve essere lavati 1 volta al mese.
Il lavaggio può essere eseguito nella lavastoviglia. Nel lavaggio è possibile una lieve alterazione di colore.

Important:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

Per il lavaggio a mano,fare ammonbidire i filtri per grassi per più ore in una soluzione di lavaggio boliente. Non usare detergenti corrosivi, acidi o alcalini.
Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Smontaggio e montaggio dei filtrini metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Premere il disposivo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso e togliere i filtri. Ciò facendo afferrare con l'altra mano da quello i filtri per grassi.

1. Pulire i filtriper grassi.
2. Inserire di nuovo i filtri per grassi.

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità augmente, e il funzionamento della cappa aspirante più essere pregiudicato.

Important:

Mediente tempestiva sostuzione del filtro a carbone attivo, si previene il pericolo d'incendio, che cui insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.

Montaggio es montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
2. Inserire ilhetto a carbone attivo.

1. Innestare la linguetta avanti.
2. Montare i filtri per grassi (vedi " Smontaggio e montaggio dei filtri metallici per grassi").

Cambio del filtro a carbone attivo:

• Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.
  Il filtering a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").
  Usare solo filtri originali.

Cosi si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

I filtri a carbone attivo non contengono sostenze inquinanti. Essi possono essere p.es.smaltiti come rifuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante.
extraendo la spina di alimentazione,
oppure togliendo il fusibile.

Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contententi sabbia, soda, acido o cloro!
Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco seccoaderente graffiandolo, ma ammorbiditelo con un panno umido.
Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ci di prevalene un pericolo
d'incendio e si assicurare il funzionamento
ottimale.
Avertenza: non usare alcohol (spirito) sulle superfici di plastica. Si potrebbero formare zone apache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

Pulire i tasti di lavoro solo con una
solutione di acqua e detersivo delicato e
con un panno morbido, umido.
Per i tasti di lavoro non usare pulitori per
acciaio inox.

Superfici in acciaio inox:

• Usare un detergente per acciaio inox delicato, non abrasivo.
  Pulire strofinando solo nel senso della lucidatura.
  Consiglio il nostro pulitore per acciaio inox N° 461731. Indirizzo di ordinazione, vedi accluso opuscolo di service.

Superfici di alluminio, vernice e plastica:

Non usare panni asciutti.
Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.

Osservare le norme di garanzia nell'acclusso libretto di manutenzione.

Cambio delle lampade

1. Spagnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
   Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare I'anello della lampada con un cacciavite o simile.

1. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4).

Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserte correttamente.

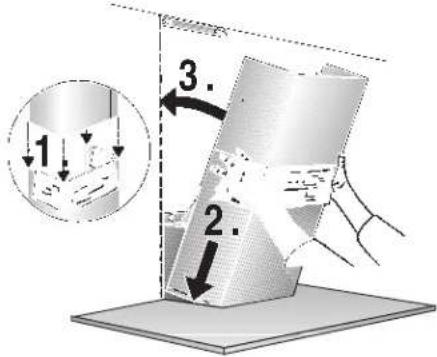

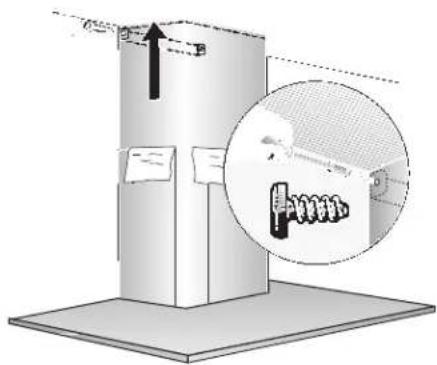

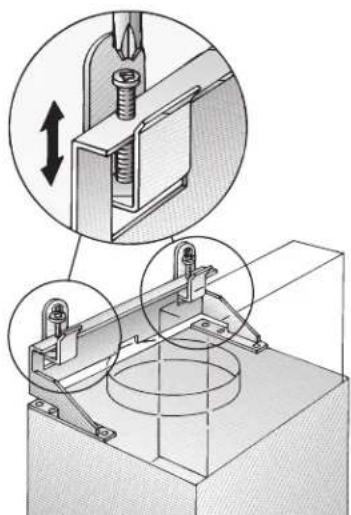

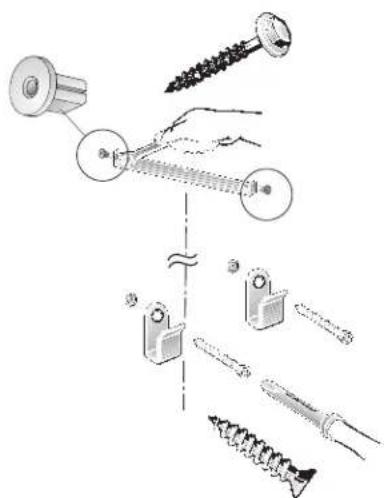

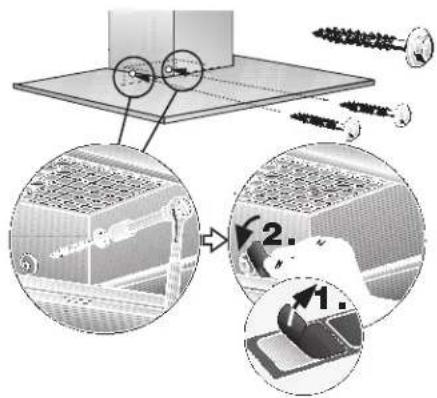

Istruzioni per il montaggio:

Avvertenze importanti

Gli appearecchi dismessi non sono rifiuti
senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Renderere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto fino a Voi. Tutti materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo I'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre centrata sobre il piano di cottura.

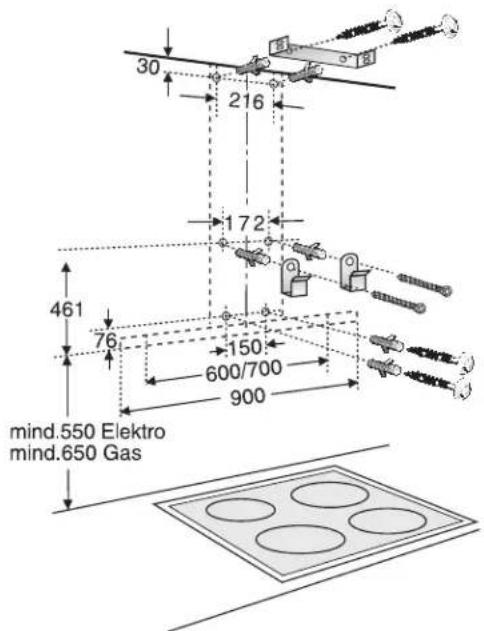

Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.
Sopra ad un focolare per combustibili solidi, dal quale cui er dedravar un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante e consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distance tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
E indispensableale osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.
É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.
Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

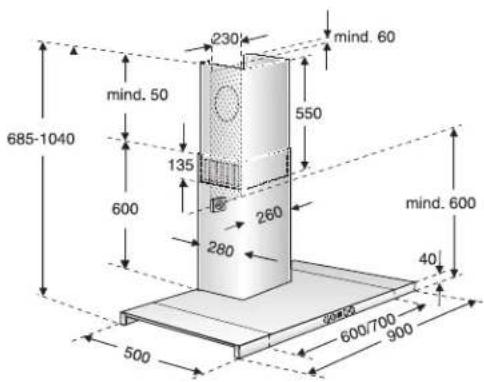

Funzionamento a scarico d'aria

L'aria di scarico viene condotta verso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.

E vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme aminatori e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario otteneri l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparentecchi di riscaldamento a gas,olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Épossibleconseguireciocquando I'aria per lacombustionepuocontinuaredaffluireattraversoaperturenonchuidibiliiperes.indi portefinestre ed in combinazione concassette muraliper l'alimentazione/espulsionedell'aria oconaltre misuretecniche,come interdizionereciprocaesimili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.

Note: Nella stima si deve considerare sempre il bilancio totale dell' aerazione dell'abitazione. Questa regola non si applica per il funzionamento di appearecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.

Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulSIONe ruvidi, di più gomiti di tubo o di diametri piccoli causa una differmità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

Tubi tondi:

Consiglio un diametro interno di 150 mm, e comunique min. 120 mm.

I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni.

120 mm ca. 113 cm
150 mm ca. 177 cm

Nel caso di diametri di tubo diversi: aplicare il nastro di tenuta.
Nel funzionamento a scarico d'aria.
provedere ad una sufficiente
alimentazione dell'aria.

Funzionamento a ricircolo d'aria

Con fatto a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

Potete acquistare
presso il fornitore
specializzato il set di
montaggio completo.
Trovate i relativi
numeri degli acces-
sori
alla fine di queste
istruzioni per l'uso.

Collegamento del tubo di scarico 150 mm:

□ fissare il tubo di scarico direttamente al manicotto dell'aria.

Collegamento del tubo di scarico 120 mm:

Fissare il manicotto di riduzione direttamente sul manicotto dell'aria.

Fissare il tubo di scarico dell'aria al manicotto di riduzione.

Preparazione del muro

Il muro delve essere piano e verticale.
Provedere ad un robusto fissaggio dei tasselli.

Peso in kg:

	Scarico d'aria	Ricircolo d'aria
		19,218,760
		19,819,370
		20,920,490

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Allacciamento elettrico

La cappa aspirante deve essere
collegata solo ad una presa di corrente con
contatto di terra, installata a norma.
Disporre la presa con lavoro di terra se
possibile direttamente dietro al rivestimento
del camino.

La presa con contatto di terra deve essere collegata tramite un proprio circuito.
Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositorio di separazione come nell'allacciamento fisso.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.

Nell'impiano deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interrupttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interrupttori automatici e relè.

Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli deve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Dati elettrici:

da vedere sulla targhetta del modello\ dopo lo smontaggio del portafiltero nel vano\ interno dell'apparecchio.

In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Montaggio

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere ilhetto grassi (vedi istruzioni per l'uso).
2. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.
3. Utilizzato la dima, tracciare sul muro le posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona di sospensione.
   Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
4. Trapanare 4 fori 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

Avverenza: tenereconto degli eventuali accessori speciali da montare.

1. Inserire i 2 distanziatori acclusi nella squadra di arresto per il rivestimento del camino.
2. Avitare la squadra di arresto superiore e le due squadre di arresto inferiori.

1. Agganciare la cappa aspirante.
   Allnearla con le viti di regolazione in altezza ed in posizione orizzontale.

1. Avitare la viti inferiore (viti a testa esagonale).
2. Incollare una lamella protettiva su ciaccuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.

1. Collegare il tubo.
2. Collegare l'alimentazione elettrica.
3. Staccare il foglio protettivo dai due rivestimenti del camino.

Attenzione a non danneggiare la sensibile superficie dell'acciaio inox.

1. Inserire il rivestimento superiore del camino (fessure rivolte verso il basso) nel rivestimento inferiore del camino.
   Nell'introduire le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.

Montaggio

1. Inclinare il rivestimento del camino completo ed inserirlo nella schermo in vetro, poi ruotarlo verso dietro.

1. Estrarre con precauzione il rivestimento superiore del camino verso l'alto ed avvitarlo lateralmente con 2 viti alla squadra di arresto.

1. Rimontare il filtro grassi (vedi istruzioni per l'uso).

Appliance description

Operating modes

Exhaust-air mode:
