BRUKSANVISNING CD99370 CONSTRUCTA

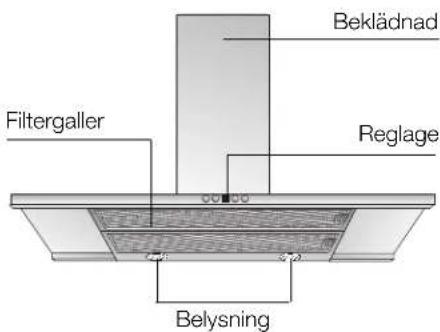

Beskrivning av flakten

Olika arbetssatt

Franluft:

Flakten suger upp koksoset som leds ut i det fria via fettfiltret.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Koket halls i stort sett fritt fran fett och os.

Ff Om fläkten används samtidigt med eldstad som ar beroende av luften i rummet (t.ex. gas-, olje-ller kolugn, varmvattenberedare) maste det finnas tillracklig mangd forbranningsluft for resp. ugn.

Det ar ingen fara om ugnen ifraga star i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Detta kan man uppà om forbränningslu- ten leds genom öppningar som inte gär att stänga, t.ex. i dorrar, fonster och i kombination med öppningar for tiluft/fränluft i vaggar eller med andra teknska Åtgård.

Om inte tillräcklig mängd tilluft tillfors finns det risk for forgiftning pga att oforbranda gaser sugs tillbaka in i rummet.

Enbart ett hal i vaggen for tilluft och franluft ar inte tillrackigt for att vardena ska hamna inom tillatna granser.

Observera att du vid berakningen alltid maste utg afran hela vaningens ventilation. Denna regel galler inte for spisar, t.ex. spishallar och gassisper.

Om du anvander spisflakt med kolfilter gäller inte ovanstaende reservationer.

Olika arbetssatt

Med kolfilter:

I detta fall ar ett kolfilter monterat (se avsnittet Filter och skötsel).
Komplett monteringssetamtnya filter finns att kopa i fackhandeln. Resp.tillbehorsummer aterfinns i slutet avenna bruksanvising.
Fläkten suger upp koksoset som leds genom kolfiltret dar det renas och sedan leds tillbaka till koket igen.
Fettfiltret binder de bestandsdelar av koksoset som innehaller fett.
Kolffret binder luktamnena.

On inget kolfilter monteras kan inte heller luktamnena i koksoset bindas.

Färe fürsta användningen

Obs!

Denna bruksanvisning gäller För flera olika varianter av ugnen. Därfor kan det tänkas att har finns beskrivningar av utrustning och Funktioner som inte finns på just din ugn.
Denna spisflakt ar godkand enigt gallande bestammelser.

Reparationer som inte utförts på att sakkunnigt satt kan inebärastor fara for användaren.

Ugnenfarinteanvandasomdenar skadad.
Installation och idrfsattande farr endast utforas av fackman.
Am anslutningsledningen skadas maste den bytas ut av tilverkaren aller service aller av annan fackman. Detta for att undvika fara.
Se till att forpackningsmaterialalet tas om hand pa ett for miljon ratt satt (se monteringsanvisingen).
Denna flakt ar endast avsedd anvandas iett normalt hushall.
Använd aldrig fläkten utan att lamporna sitter iskruvade.
Defekta lampor borgenast bytas. Deta for att undvika att resterande lampor blir overbelastade.
Använd aldrig spisfläkten utan fettfilter.

Färe fürsta användningen

Overhettat matfett och olja kan latt sjalvantandas. Haldarfor alltid arbetsplatsen under uppsikt vid tillagning av matratter med fett erolja,t.ex.pommes frites.
Flambera inte under spisflakten.
Lagorna kan gora att fettfiltre
borjar brinna.
Las nogaigen hela bruksanvisingen innan ugren anvands forsta gangen. Har finns viktig information om sakerhet, anvandning, skotsel och vard.
Spara bruks- och monteringsanvisningen till den som ev. overtar ugnen after dig.
Gassispens lager maste vara helt tackta av tillagningskarlen.
Spisfläkten fär bara under vissa omstandigheter installereras over eldstad som drivs med fast bransle (kol, tr o.dyl.). (Se narmare anvisningar i monterings-anvisingen.)

Gashallar/gassisar

Ha inte alla gasplattor pa samtidigt under en langre tid (max. 15 minutes) i hogsta lage eftersom det da finns risk for brannskador om man rakar rora vid flaktens holje resp. kan flakten skadas. Om tre aller flera gasplattor samtidigt ar paslagna maste flakten stallas in pa maxlage.

Ràd vid fel

Ta kontakt med en serviceverkstad vid ev. frägor aller vid fel på flåkten.

(Forteckning over serviceverkstader bifogas.)

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr. FD

Fyll i uppgifterna fran typskylten redan nu i faltet ovan. Om du tar ut fettifren syns typskylten inuti flakten.

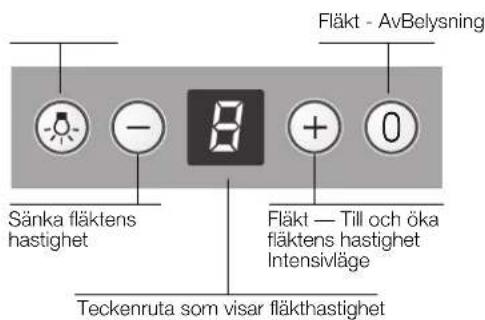

Så används fläkten

Köksoset avlågsnas mest effektiv om du:

Startar flakten i samband med att du börjar tillagningen.
Stanger av flakten forst nagra minuter after det att du lagat fardigt maten.

Start:

Tryck pā tangenten+

Stalla in önskad fläkthastiget:

Tryck pa tangenten + Flakthastigheten okas ett steg.
Tryck pata tungenten Flakthastigheten sanks etsteg.

Stopp:

Tryck pata tangenten 0.
eller:
Tryck upprepade ganger pa tangenten - tills flakten stangs av.

Intensivlage:

I intensivåget arbetar fläkten på högsta effekt. Detta lage behövs endast under kort tid.
Tryck upprepade ganger pa tangenten + tills det star P i teckenrutan.
- Om duinte manuell stänger av intensivlagetkommen flakten automatiskt att after 10 minutes koppla ned till hastigkeit.

Belysning:

Belysningen kan tandas aven om flakten ar avstangd.

Filter och underhäll

Fettfilter:

Metalfettfiltret binder de bestandsdelar av koksoset som innehaller fett.

Allt eftersom filtrt fylls med fetthaltiga amnen okar risken for antandning. Dessutom paverkas flaktens sugeffekt negativ.

Viktigt!

Genom att i god tid rengöra metallfettfiltret forebyggs risken for brand i samband med fritering resp. stekning.

Metallfettfilter:

Vid normal drift (flakten anvands 1-2 timmar om dagen)maste metallfettfiltre rengoras 1 gang per manad.
Filtren kan rengoras i diskmaskin. Eventuelt kan metallen da missfargas nagot.
Filtret fär inte klämmas fast i diskmaskinen utan maste ligga lõst.

Viktigt:

Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med porslin.
Vid handisk: Låt filtres Först ligga i blö t i hett diskvatten. Använd inga starka rengöringsmedel som innehäller syra eller tvättvatska. Borsta after rengöringen filtres ordentligt, skölj väl och låt dropptorka.

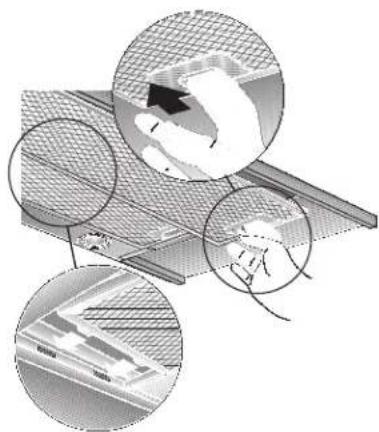

Ta ut / satta tillbaka metallfettfiltren:

Obs! Halogenlamporna maste vara slackta och kalla.

1. Tryck in lasmekanismen enigt pilen pa bild 1 och fäll ned filret. Hall med andra handen under fetffiltren.

1. Rengör filtren.
2. Satt tillbaka de rengjorda filtren.

Kolfilter:

Kolfiltret binder luktämnena.

Obs!

Allt eftersom filtret fylls med fetthaltiga amnen okar risken for antandning. Dessutom paverkas flaktens sugeffekt negativt.

Viktigt!

Genom att i god tid byta till nytt kolfilter forebyggs risken for brand i samband med fritering resp. stekning.

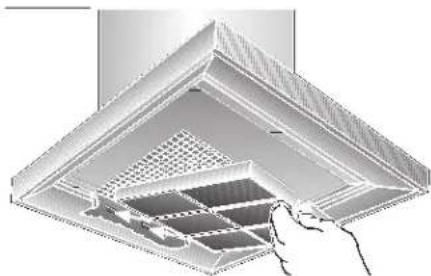

Montering och demontering:

Obs! Halogenlamporna maste vara slackta och kalla.

1. Ta ut fettiftilren (enligt tidigare beskrivning).
2. Satt in nytt kolfilter.

1. Tryck in fliken framtill.
2. Satt tillbaka fettfiltren (enligt tidigare beskrivning).

Byte av kolfilter:

Vid normal användning (1-2 timmar varje dag) mäste kolflret bytas till nytt ca 1 gäng per År.
Nya kolfilter finns att kopa i fackhandeln (se Extra tillbehör).
Anvandendastoriginalfilter. Originalfilter are en garanti for att flakten.
ska fungera optimalt.

Det gamla kolfiltret:

Kolfilter innehaller inga giffiga aller skadliga amnen. De kan darforslangas med ovriga kokssopor.

Rengöring och skötsel

Dra alltid forst ut sladden ur vagguttaget. eller skruva ur sakringen.

Anvand inte rengoringsvampar som kan repa flakten och inte heller putsmedel som innehaller soda, sand, syra erer klorid!

Anvand varmt vatten med diskmedel i.
eller milt fonsterrendogiringsmedel.
Skrapa inte av smuts som fastnat utan blot upp det med vat trasa.
Rengör de delar av fläkten dukommen Åt i samband med rengöringen av fettifiltren. Därigenom forebygger du risken for bränder samtidigt som fläkten kan fungera optimalt.
- Ons! Använd inte lösningsmedel (t.ex. T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar.
Var försiktig! Ventilera koket ordentlich.
Ha ingen öppen eld i narheten.

Tangenterna rengörs med mjuk trasa fuktad i mlt diskvatten. Tangenterna ar av plast. Anvand darrfor aldrig rengoringsmedel for rostfritt i samband med rengoringen.

Ytor i rostfritt stal:

Användett milt rengöringsmedelutan repande effekt avsett for rosfritt stål.
Ytorna rengörs i slipriktningen.
Vi rekommenderar vart rengingsmedel for rostrritt Nr. 461731. Se det bifogade servicehaftefor beställningsadress.

Ytor av aluminium och plast, lackerade ytor:

Anvandinte tortrorkduk.
Användett milt fonsterrendogiringsmedel.
Anvand inte starka rengöringsmedel, inte heller rengöringsmedel som innehäller syra eller lut.

Las garantibestammelserna i det bifogade servicehafftet.

Byta lampor

1. Stäng av fläkten. Gör därefter fläkten strömlös antingen genom att dra ut stickkontakten ur vagguttaget eller vrida ur sakringen till fläkten.
   Halogenlampor blir mycket heta nar de lyser.Det finns risk for brannskador en lang stund after det att de stangts av.
2. Lossa ringen runt lampan med hjalp av en skruvmejseI e.dyl. enligt.

1. Byt till ny halogenlampa (finns att kopa i handeln, 12 volt, max. 20 watt, sockel G4).

Obs! Ta i lampan som pa. Ta inte i lampan med fingrarna utan anvand en ren handduk.

1. Satt tillbaka lampringen.
2. Satt tillbaka stickkontakten i vagguttaget resp. vrid Åter i sakkringen.

Obs! Om belysningen inte dà fungerar, kontrollera att du satt fast lamporna på rätt satt.

Monteringsanvising:

Viktigt att veta

Gamla uttjantaprodukter ar inte vardelost avfall.
Om de fār tas om hand pa miljörktigt satt
kan vardefulla rámaterial Ātervinnas.
Förstör den gamla fläkten innan den
lämnas till skrotning.
Dennya flakten har skyddats av forpackningsmaterial et sain vag till dig. Samtiga material som anvants ar miljovanliga och kan atervinnas.
Hör med dinCOMMUNEll det lokala renhallningsverket var du kan lamna forpackningsmaterialalet sa att det tas om hand pa basta miljoriktiga satt.
Flakten har två olika arbetssatt: fränluft.
eller med kolfilter.
Spisflakten ske alltid placeras mitt over häll/spis.
Minimiavstand mellan elektriska kokzoner och flaktens
underkant: 550 mm, b
Flakten far monteras over eldstad for fast bransle endast om eldstaden har ett slutet iche vtagbart skyddsholje och i enlighet med gallande bestammelser i resp. land.Denna inskränkning galler ej for gasspis-/hall.
Ju minde avstand mellan spisflakt och spis besoin storre risk for att det bildas vattendroppar pa flaktens undersida p.g.a. vattenanga.

Komplettterande anvisningar vid montering over gasspis/-häll:

Am fläkten ska monteras over gas-spis/-häll måste detta göras i enlighet med gällande bestämmelser i resp. land (t.ex. Technische Regeln Gasinstallation TRG for Tyskland).
Folj gallande anvisningar for montering av spisflaktar somt de monterings-anvisningar tilverkaren av gassisen/ -hallen lamnar.
Flakten fár endast monteras med ena sidan mot hogskap eller hog vagg. Minimiavstand 50 mm.
For gashaller att minsta avstand fran flaktens underkant till gallret som tillagningskarlet star pa skara vara: 650 mm, se bild 1.

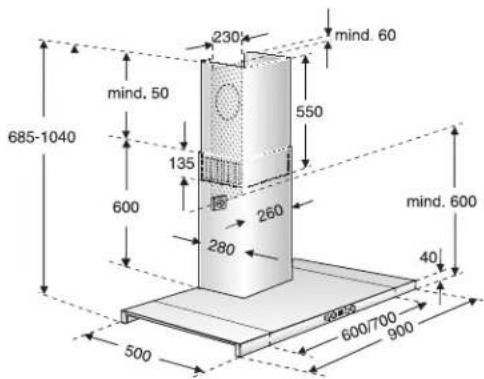

Fräniuft

Den avgående luften leds via en ventilationstrumma uppät aller direkt ut i det fria.

Den avgaende luften farinte ledas ut i skorsten for rok aller avgas omenna ar i Funktion ell en trumma som anvands for ventilation av rum dar det star en elstad. Gallande foreskrifter (t.ex.byggnorm) maste atfoljas betraffande hur den avgaende luften far ledas ut.

Är skorstenen inte langre i Funktion maste tillatelse inhämtas frän ansvarig sotare.

Om fläkten används samtidigt med eldstad som ar beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) maste det finnas tillräcklig mangd forbränningsluft for resp. ugn.

Det ar ingen fara om ugnen ifraga stär iett rum där undertrycket inte överskrider 4 Pa (0,04 mbar).

Detta kan man upnpa om forbranningslu- ten leds genom oppninger som inte gär att stänga, t.ex. i dorrar, fönster och i kombination med oppninger for tilluft/frnluft i vaggar ell med andra teknska atgärder.

Om inte tillräcklig mängd tilluft tillfors finns det risk for forgiftning pga att oforbranda gaser sugs tillbaka in i rummet.

Enbart ett hal i vaggen for tilluft och franluft ar inte tillrackigt for att vardena skahamna inom tillatna granser.

Observera att du vid berakningen alltid maste utgafiran hela vaningens ventilation. Denna regel galler inte for spisar, t.ex. spishallar och gasspisar.

Om du anvander spisflakt med kolfilter galler inte ovanstaende reservationer.

Om fränluften leds ut genom yttervagg bör teleskopisk anslutningslåda mot mur användas. Ej tillatet i Sverige.

Sá har fungerar fläkten mest effektiv:

Kort, slat imkanal.
Sä fā rörkrökar som möjligt.
Sstor diameter som mojigt pR or och rorkrokar.

Långa, icede slata fränluftsör, manga böjar ellr for liten rordiameter gwr att effekten inte blir optimal samtidigt som bullret okar.
Tillverkaren av flakten har inget garantiansvar for reklamationer som kan hanforas till hur rordragningen planerats och utforts.
Runda kanaler:
Vi reckommender inre diameter 150 mm, dock minst 120 mm.
Platta kanaler maste ha likvardig inre area som runda. Kanalerna bor inte ha nagra skarpa bojar.
120 mm ca. 113 cm
150mmca.177cm
Vid avvikande rordiameter:
Satt in tätningslister.
Vid fränluft:
Sorj for tillracklig ventilation!

Kolfilter

• Om anslutning till husetts ventilationskanal inte ar möglich.

Komplett
monteringsset finns att
kopa i fackhandeln.
Resp. tillbehors
nummer aterfinns i
slutet av denna bruks
anvising.

Anslutning franluftsslang 150 mm:

Fast roret direkt i kanalen.

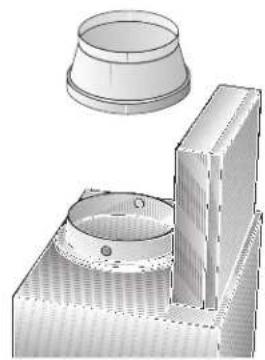

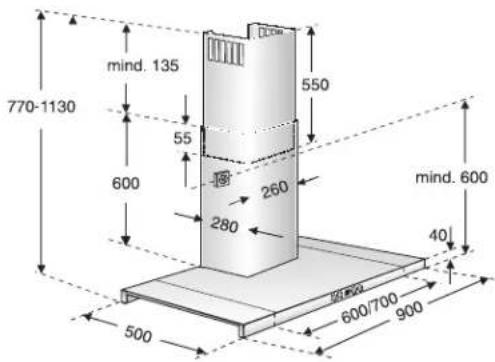

Anslutning franluftsslang 120 mm

Fast reduceringsstycket direkt i rorstosen.

Fast fränluftsslangen i reduceringsstycket.

Förberedelser i väggen

Väggen mästevara plan och lodrat.
Pluggarna maste sitta fast ordentigt.

Viktikg:

Spisfläkten fär endast anslutas till ett jordat vagguttag, forutsatt att detta ar installerat enligt gällande bestammelser och att stickproppen ar skyddad genom jordning.

Det jordade vaggutaget bör om möjigt installereras direkt bakom flaktbekladnaden enligt.

Det jordade uttaget borbara anslutet via en egen sakring.
- Om det jordade uttaget inte langre gár att ná sedan fläkten vál monterats, maste franskiljare anvandas som vid fast anslutting.

Om fast anslutning kravs:

Fast anslutning fár endast utforas av behörig elektriker.

Franskilare maste anvandas. Anvand en contact med en kontaktoppning om minst 3 mm och allpolig franslagning. Dit hör LSomkopplare och skyddsbrytare.

On anslutningsledningen skadas maste den bytas ut av tilverkaren aller service uller av annan fackman.Detta for att undvika fara.

Elektriska data:

Uppgifterma finns pa typskyitten. Typskyitten syns inuti flakten om du tar ut filtrarnen.

Foreparationer:Gor alltid spisflakten strmlos.

Anslutningsledningens langd: 1,30 m.

Spisfläkten ar avstörnd enligt EUs bestammelser for radioavstörning.

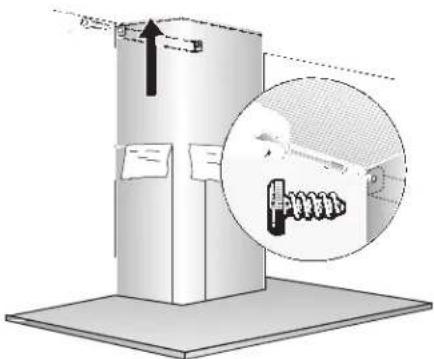

Montering

Fläkten ar avsedd att monteras i koksvagg.

1. Ta bort fertiflter och lampholje (se bruksanvisningen).
2. Rita en mittlinje pa vaggen fran taket till flaktens undre kant.

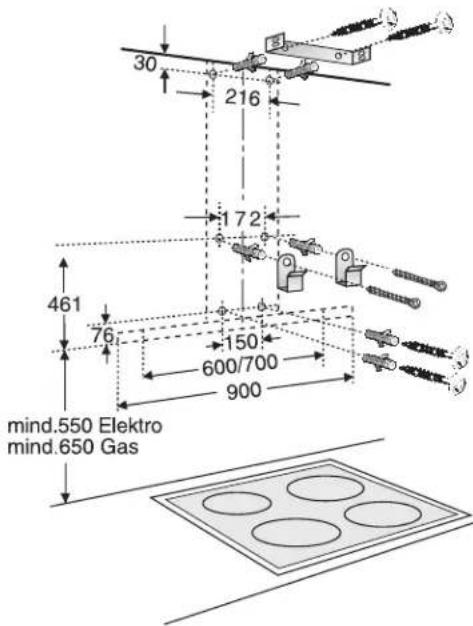

3. Markera med hjälp av mallen skruvarnas placering pa vagggen. Underlatta ocks areetet genom att rita upp konturerna for uphangningsomradet.

Minsta avstand mellan spis/hall och flakt; elektrisk spis = 550 mm, gassisp = 650 mm. Mallens undre kant motsvarar flaktens undre kant.
4. Borra 4 hal for flakten och 2 hal (alla 8 mm for bekladnaden. Tryck in plugg.

Obs! Läs noga anvisningar for ev. extra tillbehör som också ska monteras.

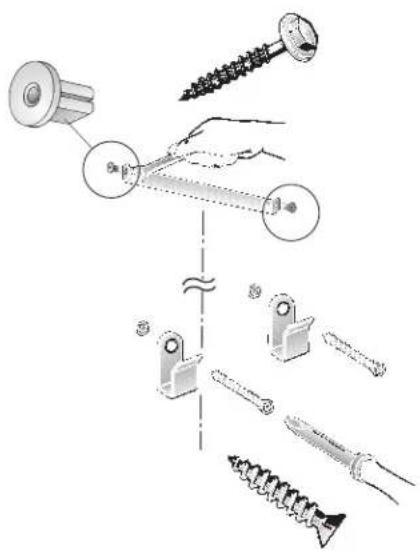

5. Satt fast de 2 bifogade distansbitarna i fästskenan till beklädnaden.
6. Skruva fast det övre samt de två nedre fästjärnen.

1. Hang fast flakten.

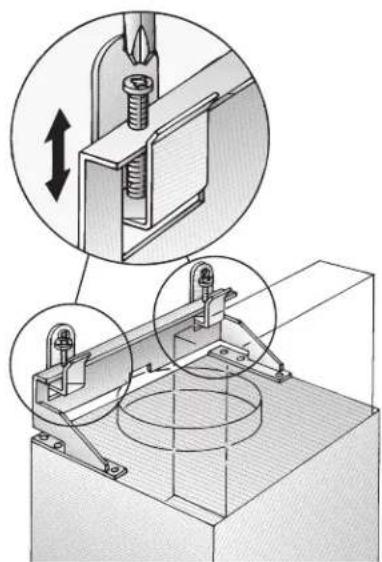

Rikta fläkten i höjdled och sidled med hjälp av justerskruvarna.

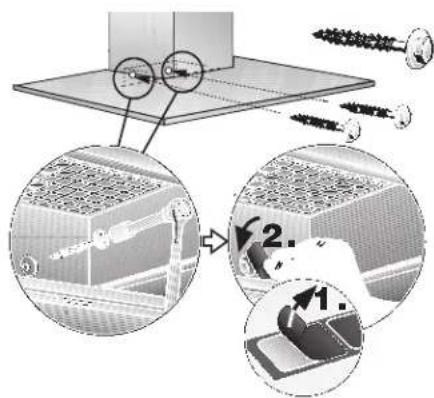

1. Dra ar den nedre skruvarna (sexkantskruvarna).
2. Fäst en bit täckfolie över varje hal pa de 2 nedre fästskruvama pa skyddsgallret.

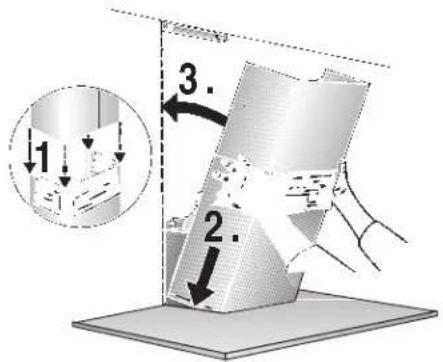

1. Satt samman rokanalerna.
2. Koppla fläkten till elnätet.
3. Dra loss skyddsfolien fran bekladnaden.

Var forsiktig sa att inte de kansliga ytorna i rosfritt stal skadas.

1. Skjut in den övre beklädnadsdelen (slitsen skara vara nedat) i den nedre.
   Var forsiktig sa att det inte blir skrapmärken pa bekladnaden. Anvand monteringsmallen for att skydda kanten pa bekladnadens underdel.

Montering

14. Dra forsiktigt den övre beklädnadsdelen uppåt och fåst den i sidorna med 2 skruvar i fästskenan.
15. Satt tillbaka fettfilter och lampholje (se bruksanvisingen).
