GEBRUIKSAANWIJZING R4 mk3 Ruark Audio

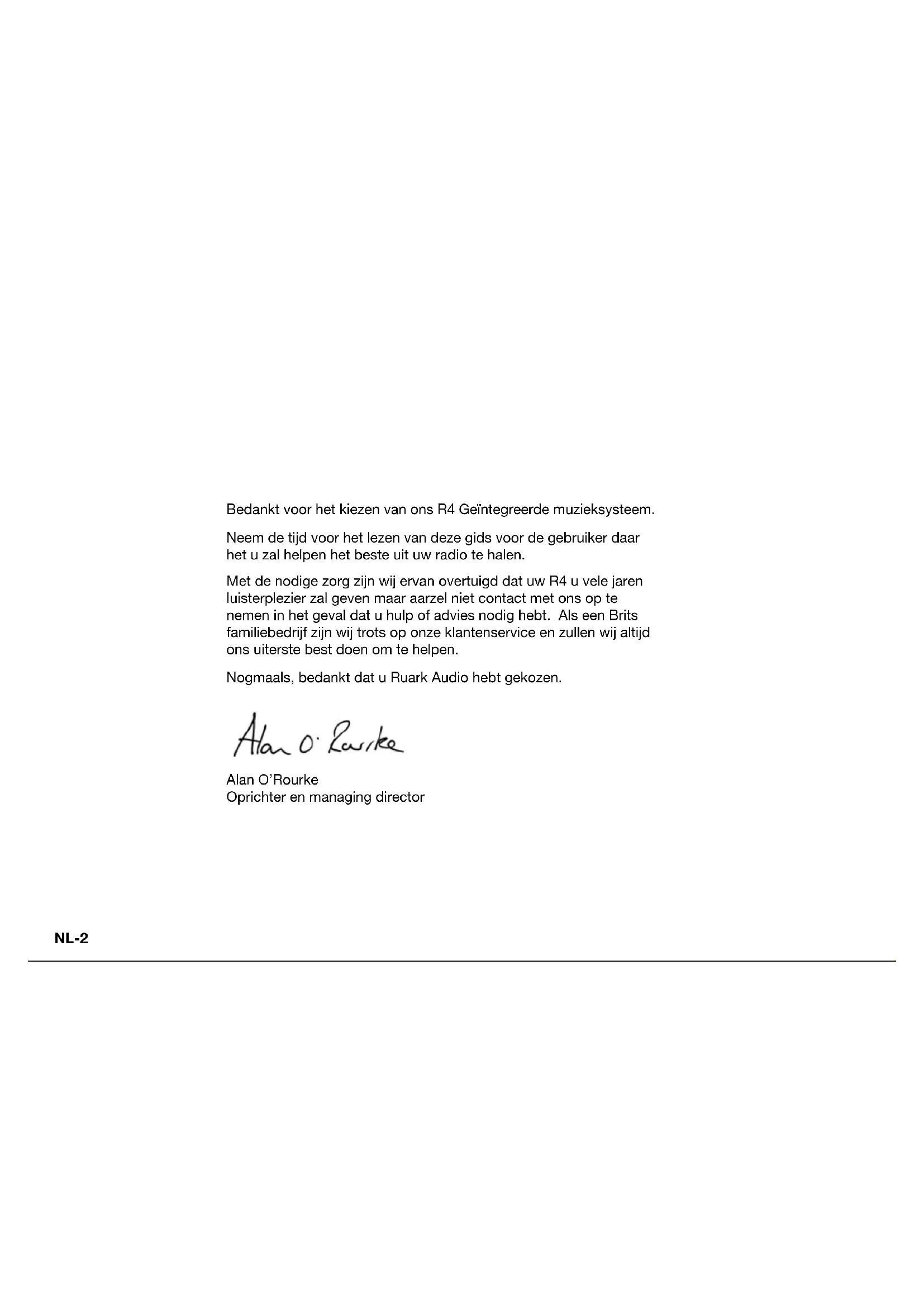

Geïntegreerd muzieksysteem R4 mk3 Gebruikershandleiding NLNL-2 Bedankt voor het kiezen van ons R4 Geïntegreerde muzieksysteem. Neem de tijd voor het lezen van deze gids voor de gebruiker daar het u zal helpen het beste uit uw radio te halen. Met de nodige zorg zijn wij ervan overtuigd dat uw R4 u vele jaren luisterplezier zal geven maar aarzel niet contact met ons op te nemen in het geval dat u hulp of advies nodig hebt. Als een Brits familiebedrijf zijn wij trots op onze klantenservice en zullen wij altijd ons uiterste best doen om te helpen. Nogmaals, bedankt dat u Ruark Audio hebt gekozen. Alan O’Rourke Oprichter en managing directorNL-3

Inhoud Wat zit er in de doos 4 Overzicht 5 Knoppen 6 Afstandsbediening 7 De eerste stappen 8 Meest voorkomende functies 10 Systeeminstellingen 13 Alarmen, snooze en slaap 14 CD 15 USB 16 Hulpaudio-ingangen aan 17 Optische audio-ingang 17 Koptelefoons 17 Line out 17 Bluetooth 18 DAB radio 20 FM radio 22 Specicaties 23 Opsporen en oplossen van problemen 23 Veiligheid en regelgevende informatie 24 Garantie-informatie 27 Algemene verzorging 27NL-4 Controleer of alle hieronder vermelde onderdelen in de doos zitten. Het muzieksysteem niet gebruiken als er een onderdeel ontbreekt. Bij aankoop in het VK, kunt u rechtstreeks contact met ons opnemen. Bij aankoop buiten het VK, kunt u contact opnemen met uw Ruark Audio dealer.

5. Gids voor de gebruiker

Bewaar de doos en al het verpakkingsmateriaal, indien mogelijk. Wat zit er in de doos

19. Veiligheidssleuf

22. Antenne-aansluiting

24. – druk om een track te spelen/pauzeren of de radio uit te

Draaien om het volume aan te passen vanaf een Nu-spelend scherm Draai om te zoeken in menu's, tracks of stationlijsten Druk om te selecteren

– druk om naar de volgende station/track/menu-optie te springen

27. – druk om naar de vorige station/track/menu-optie te

28. PRESET – druk om een opgeslagen station op te roepen

of houd gedurende twee seconden ingedrukt om een radiostation op te slaan

29. SOURCE – druk om de audiobron te veranderen

30. ALARM/SLEEP – druk één keer om alarm 1 in te

stellen, druk twee keer om alarm 2 in te stellen of houd gedurende twee seconden ingedrukt om de sleep-timer (slaaptijdschakelaar) in te stellen

31. MENU – druk om het menu te tonen of navigeer terug naar

het vorige menu of de vorige map. Houd ingedrukt om terug te gaan naar het scherm Nu spelend.

32. INFO – druk om de weergegeven informatie over het huidige

station of de track te veranderen

33. Indicatielampje – geeft aan dat uw R4 is ingeschakeld en

knippert wanneer Bluetooth klaar is om te paren of wanneer op een knop op de afstandsbediening wordt gedrukt. Knoppen

Hoe lang je op een knop drukt is belangrijk Druk = tik of druk en laat onmiddellijk los Houd ingedrukt = druk en laat na twee seconden losNL-7

NO34. (STANDBY) – druk om de radio in of uit te schakelen / SELECT – Druk om een track te spelen/pauzeren of de radio uit te schakelen of om een menu-item te selecteren – druk om naar de vorige station/track/menu-optie te springen37. – druk om naar de volgende station/track/menu-optie te springen38. SOURCE – druk om de audiobron te veranderen39. MENU – druk om het menu te tonen of navigeer terug naar het vorige menu of de vorige map 40. VOL – druk op + of - om het volume te veranderen41. PRESET– press to recall a saved station or press and hold for two seconds to save a radio station. Afstandsbediening Batterij plaatsen

1. Druk en verschuif de batterijklep

om hem te verwijderen

2. Vervang de CR2032 Lithium-

knoopcel door hem onder het veercontact te schuiven en let op dat de platte zijde met de + naar boven is gericht

3. Schuif de batterijklep terug

CR2032 N.B.: voordat je je afstandsbediening voor het eerst gebruikt moet je de oranje kunststoftab (42) verwijderen om de batterij te activeren. TREKKENNL-8 De eerste stappen

Sluit de antenne aan op de contactdoos aan de achterkant van je R4 en draai de moer voorzichtig vast met de meegeleverde sleutel. Plaats je R4 op een geschikte plank of tafel en schuif de antenne volledig uit om zeker te stellen dat je de best mogelijke radio-ontvangst krijgt.

2. Sluit het stroomsnoer aan

Steek het netstroomsnoer in de netstroomcontactdoos aan de achterkant van je R4 en in een netstroomvoorziening.

3. Schakel de netstroom in

Schakel de netstroomschakelaar aan de achterkant van je R4 naar de ON-stand. Je R4 staat nu in stand-by.

Druk op om je R4 in te schakelen, het Ruark Audio logo verschijnt. ruarkaudio Als je je R4 voor het eerst inschakelt zul je het bronselectiemenu zien. Draai de REGELKNOP om de bron waarnaar je wilt luisteren te selecteren en druk vervolgens op de knop om te bevestigen. Select source < DAB >NL-10 Meest voorkomende functies Inschakelen en op stand-by zetten Druk op om je radio aan/stand-by te zetten. Je kunt je R4 volledig OFF (UIT)-schakelen door de stroomschakelaar aan de achterkant naar OFF te schakelen. N.B. de alarmen zullen niet klinken wanneer de eenheid OFF staat. Nu-spelend schermen Tenzij je een instelling aanpast, zal het scherm lijken op het onderstaande voorbeeld.

Menu-schermen Met de menu's kun je de verschillende opties instellen zoals het aanpassen van de bas en treble. Druk voor het veranderen van een instelling op MENU om de lijst met beschikbare opties weer te geven, de REGELKNOP draaien om door de lijst te scrollen en druk vervolgens op de knop om je selectie te bevestigen. Display <Standby brightness>

Menuschermen navigeren Om instellingen te veranderen – druk op MENU Om door opties te scrollen – de REGELKNOP draaien of druk op de of toetsen Om de optie – druk op te selecteren, druk op REGELKNOP Om terug te gaan naar eerdere opties – druk op MENU Om het menu te verlaten – houd MENU ingedrukt tot het Nu-spelend scherm wordt getoond of wacht een paar seconden. Op dit moment opgeslagen instellingen zijn gemarkeerd met een asterisk ( )NL-11

Volume aanpassen Draai de REGELKNOP vanaf elk Nu-spelend scherm. Het speakervolume en het volume van de koptelefoon worden afzonderlijk aangepast, dus wanneer koptelefoons worden ingeschakeld wordt het volume getoond als Volume (HP). N.B.: door de REGELKNOP te draaien terwijl een menu of stationlijst wordt weergegeven, wordt door de opties of stations gescrold en wordt het volume niet veranderd. Veranderen van audiobron Druk op SOURCE om de huidige bron te bekijken, draai de REGELKNOP om door de lijst met bronnen te scrollen, druk vervolgens op de knop om een bron te selecteren. (Je kunt ook herhaaldelijk op SOURCE drukken om door de lijst met bronnen te cirkelen in plaats van de knop te draaien.) Onderbreking van track of uitschakelen van radio Druk op en druk vervolgens opnieuw om luisteren te hervatten. Speel volgende/vorige track Druk op om naar de volgende track in de map of het album te springen, druk op om naar het begin van de huidige track te gaan, druk weer om naar de vorige track te springen. Fast forward of rewind track Houd of ingedrukt (werkt mogelijk niet met Bluetooth). Verander FM- radiostation Druk op of om het volgende of vorige station te zoeken. Zie het FM-deel voor meer bijzonderheden. Verander DAB-radiostation Druk op of om de stationslijst te tonen. Druk weer of draai de REGELKNOP om door de stationlijst te scrollen, stem vervolgens af op het huidige weergegeven station door op de REGELKNOP te drukken. Je kunt de stationlijst ook weergeven door MENU > Station list te selecteren. Zie het DAB-deel voor meer bijzonderheden.NL-12 Voorinstelling opslaan Houd PRESET ingedrukt tot Save preset wordt getoond, draai de REGELKNOP om het vooraf ingestelde nummer te kiezen, druk vervolgens op de knop om het huidige station op te slaan. Voorinstellingen worden hetzij gemarkeerd met de naam van het station, frequentie of als ‘(Empty)’. Als je een station over een bestaande voorinstelling heen opslaat, zal het nieuwe station het vervangen. Voorinstelling oproepen Druk op PRESET, draai de REGELKNOP om door de lijst met vooraf ingestelde stations te scrollen, druk vervolgens op de knop om een station te selecteren. (Je kunt ook door de voorinstellingen scrollen door herhaaldelijk op PRESET te drukken.) Sluit een Bluetooth-apparaat aan Je R4 zal automatisch verbinden met het laatst aangesloten apparaat. Als het niet beschikbaar is of u uw apparaat nog niet hebt gepaard, zal je R4 in de paringsmodus gaan. Zie het Bluetooth-deel voor meer bijzonderheden. Browse in USB of CD Selecteer MENU > Browse om de inhoud van de CD- of USB-schijf te tonen. Draai de REGELKNOP om door de track-lijst te scrollen. Druk op de REGELKNOP om een track af te spelen of de inhoud van de map te bekijken, druk op MENU om een map te verlaten en keer terug naar de moedermap. Spelen vanaf een CD Steek een CD in de sleuf en playback zal automatisch starten of druk op als er al een CD is ingestoken. Spelen vanaf een USB Steek een USB-ashdrive in of sluit de harddisk aan op de USB-contactdoos aan de achterkant en playback zal automatisch starten of druk op als de USB-drive al is ingebracht. Station- of track-informatie Druk op INFO om door de verschillende beschikbare station-/track-informatie te cirkelen. Let op MENU > System > Audio > Bass betekent druk op MENU, selecteer System, selecteer Audio en selecteer tenslotte BassNL-13

Bas, Sub en treble MENU > System > Audio > Bass, Treble of Sub level Pas de bas-, sub- en treble-niveaus aan met behulp van de REGELKNOP druk er vervolgens op om de instelling op te slaan. Geluidssterkte MENU > System > Audio > Loudness Geluidssterkte zet de treble- en basfrequenties automatisch op lagere volumes. Selecteer ON (AAN) of OFF. 3D-geluid MENU > System > Audio > 3D 3D verbreedt de stereogeluidsfase en creëert een meer verdiept en betrokken geluid. Selecteer ON of OFF. Schermhelderheid MENU > System > Display Pas de helderheid van de display aan wanneer hij aan (On-niveau) en in stand-by (Stand-by-niveau) staat. Wanneer de stand-by-helderheid is ingesteld op Off, zal de display door even op een knop te drukken kort worden verlicht. Je kunt de stand-by helderheid ook aanpassen wanneer je R4 in stand by staat door op of te drukken. Geef de time-out weer MENU > System > Display > Timeout Indien ingesteld op ON zal de display na 20 seconden automatisch uitschakelen en weer inschakelen zodra je op een knop drukt of de knop aanraakt. Datum en tijd MENU > System > Date and time De tijd en datum worden automatisch gesynchroniseerd met nationale tijdssignalen die over DAB en FM (indien beschikbaar) worden uitgezonden. Je kunt de tijd ook handmatig instellen door auto- update uit te schakelen en je kunt de tijds- en datumformat selecteren. Inactieve stand-by MENU > System > Inactive standby Stel je R4 in op automatisch op stand-by gaan nadat er 2 uur geen audio heeft gespeeld. Standaard is ON. In fabriek ingesteld MENU > System > Factory reset Stelt alle instellingen opnieuw in en verwijdert voorinstellingen. Software-update Wanneer dit nodig is zullen volledige instructies worden geleverd bij de software-update. SysteeminstellingenNL-14 Een alarm instellen Een actief alarm wordt aangegeven door het alarmpictogram en wanneer het klinkt, knippert het pictogram. Druk één keer op ALARM om alarm 1 in te stellen of te veranderen en twee keer voor alarm 2, druk vervolgens op de REGELKNOP om te selecteren. Volg de instructies op het scherm om de alarmtijd, duur, bron en het volume in te stellen met behulp van de REGELKNOP. Draai hem om door de opties te scrollen en druk erop om te selecteren. Je zult ook worden gevraagd om te kiezen of en wanneer het alarm herhaalt (dagelijks, eenmaal, weekeinden of op werkdagen) en bron. Schakel alarmen snel aan en uit Druk één keer op ALARM voor alarm 1 en twee keer voor alarm 2, draai vervolgens de REGELKNOP om On of Off te kiezen en druk tenslotte op de knop om de instelling op te slaan. Snooze Druk op de REGELKNOP om een geluidsalarm tijdelijk uit te schakelen, druk er weer op om de snooze-periode (5, 10, 15 of 20 minuten) te verlengen. Om een alarm dat afgaat of op snooze staat uit te schakelen, houd je de REGELKNOP gedurende twee seconden ingedrukt of druk je op ALARM. Sleep-timer (slaaptijdschakelaar) Voor het instellen van de tijd waarin je R4 automatisch zal overschakelen op stand-by, druk je gedurende twee seconden op SLEEP. Druk vervolgens op de REGELKNOP, draai hem om de vertraging in minuten (Off, 15, 30, 45, 60, 90) te kiezen en druk vervolgens weer op de knop je selectie te bevestigen. De display-helderheid zal veranderen in de stand-by helderheidsinstelling. Alarmen, snooze en slaap Alarmen kunnen ook worden ingesteld met je R4-radio in stand-byNL-15

Druk op SOURCE en draai de REGELKNOP of druk herhaaldelijk op SOURCE tot CD wordt weergegeven, druk vervolgens op de knop om het te selecteren. Wanneer je een disc inbrengt zal je R4 automatisch overschakelen op CD-modus en start met het afspelen van de disc. Onderbreking van track Druk op en druk vervolgens opnieuw om luisteren te hervatten. Stop playback Houd ingedrukt tot playback stopt en de display verandert om het totale aantal tracks te tonen. Speel volgende/vorige track Druk op om naar de volgende track in de map of het album te springen, druk op om naar het begin van de huidige track te gaan, druk weer om naar de vorige track te springen. Fast forward of rewind track Houd of ingedrukt. Informatie over wat er nu speelt Over het algemeen wordt track-nummer en tijd getoond op audio-CD’s en wordt de track en de naam van het album getoond op E-CD’s/MP3-CD’s. Om de weergegeven informatie te veranderen drukken op INFO om door de extra opties te cirkelen of selecteer MENU > Info en kies uit Artist, Album, Track-nummer, Track-tijd of Tijd en datum. Zoek in disc Om in data-discs met muziekbestanden te zoeken zoals MP3 of AAC, druk op MENU > Browse draai vervolgens de REGELKNOP om de beschikbare map of tracks te tonen. Tracks worden weergegeven <Track name>. Om een track te spelen, op de REGELKNOP drukken. Folders worden weergegeven als <Folder name>>. Door een map te selecteren door op de REGELKNOP te drukken wordt de inhoud van de map doorgenomen. Om terug te gaan naar de moedermap, druk op MENU. CDNL-16 Druk op SOURCE en draai de REGELKNOP of druk herhaaldelijk op SOURCE tot USB wordt weergegeven, druk vervolgens op de knop om het te selecteren. Onderbreking van track Druk op en druk vervolgens opnieuw om luisteren te hervatten. Stop playback Houd ingedrukt tot playback stopt en de display verandert om het totale aantal tracks te tonen. Speel volgende/vorige track Druk op om naar de volgende track in de map of het album te springen, druk op om naar het begin van de huidige track te gaan, druk weer om naar de vorige track te springen. Fast forward of rewind track Houd of ingedrukt. Informatie over wat er nu speelt De tracknaam wordt gewoonlijk getoond met daaronder aanvullende informatie. Om de weergegeven informatie te veranderen, druk op INFO om door de extra opties te cirkelen of selecteer MENU > Info en kies uit Artist, Album, Folder name, Track number, Track time of Time and date. Zoeken in de USB-disk Om in USB te zoeken, druk op MENU > Browse draai vervolgens de REGELKNOP om de beschikbare mappen of tracks te tonen. De naam van de USB-disk wordt op de bovenste regel getoond. Wanneer de naam blanco is zal de top-level map worden getoond als USB (Root). Tracks worden weergegeven <Track name >. Om een track te spelen, druk op de REGELKNOP. Mappen worden weergegeven als <Folder name >>. Door een map te selecteren door op de REGELKNOP te drukken wordt de inhoud van de map doorgebladerd. Om terug te gaan naar de moedermap, druk op MENU. USB Door rechten beschermde WMA- en AAC-tracks kunnen niet op je R4 worden afgespeeld.NL-17

Laden van de USB Om je USB-apparaat te laden, aansluiten op de USB- contactdoos aan de achterkant met behulp van een geschikte USB-kabel. Je R4 zal de meeste smartphones laden, inclusief iPhones en de meeste Android- en Windows-telefoons maar is niet compatibel met Apple iPad, iPad mini of elk ander apparaat waarvoor een laadapparaat nodig is met een uitgang van meer dan 5 W (5 V 1 A). Hulpaudio-ingangen aan Luister naar een extern audio-apparaat zoals een draagbare muziekspeler met behulp van een 3,5 mm stereostekerbuskabel die is aangesloten op de hulpstekerbus aan de voorkant, of een fono (RCA) kabel die is aangesloten op de hulpstekerbus aan de achterkant. Voor optimale playback-kwaliteit, adviseren wij je het volume van het hulpapparaat op ongeveer driekwart in te stellen. Druk op SOURCE en draai de REGELKNOP of druk herhaaldelijk op SOURCE tot Front Aux of Rear Aux wordt weergegeven, druk vervolgens op de regelknop om het te selecteren. Optische audio-ingang Sluit je optische kabel aan op de optische ingang aan de achterkant van je R4. Druk op SOURCE en draai de REGELKNOP of druk herhaaldelijk op SOURCE tot Optical wordt weergegeven, druk vervolgens op de knop om het te selecteren. Audio-ingangsniveau Als playback vanaf de hulp- of optische ingangen te hoog of laag is in relatie tot andere bronnen, kun je het input level aanpassen door MENU > Input level te selecteren. Koptelefoons Sluit je koptelefoons aan op de 3,5 mm stereostekkerbus aan de voorkant van je R4. Het volume van de koptelefoon wordt onafhankelijk van het speakervolume aangepast, zodat wanneer koptelefoons zijn ingestoken, het volume wordt getoond als Volume (HP). Line out Met de stereo-audio-uitgang kun je je R4 op andere audio-apparaten aansluiten via de fono (RCA) stekkerbussen op het paneel aan de achterkant. Dit is een uitgang op lijnniveau zodat het volume wordt geregeld via het externe apparaat. N.B.: Als het audio-ingangsniveau te hoog is, kan het geluid vervormd worden en als het te laag is kan het playbackvolume te laag zijn in relatie tot andere bronnen. Pas hetzij het volume op je audio-apparaat of het ingangsniveau op je R4 aan.NL-18 Je R4 is Bluetooth-geactiveerd en kan muziek ontvangen die wordt uitgezonden vanuit Bluetooth-apparatuur zoals een smartphone. Druk op SOURCE en draai de REGELKNOP of druk herhaaldelijk op SOURCE tot Bluetooth wordt weergegeven, druk vervolgens op de knop om het te selecteren. Om je apparaat te verbinden moet je eerst een veilige verbinding met je R4 maken, een proces dat paren wordt genoemd. Je Bluetooth-apparaat paren Wanneer je de de bron hebt veranderd in Bluetooth, wacht tot Awaiting connection... wordt getoond en het indicatielampje (33) bovenop knippert. Gebruik de Bluetooth-opstelling op je smart-apparaat om het te paren en te verbinden met je R4. Het zal in de lijst met de gepaarde apparaten verschijnen als Ruark R4. Indien aangesloten, wordt Connected to [your device name] (bijv. telefoon van Archie) weergegeven. Het kan een paar seconden duren voordat je R4 in de lijst op je apparaat verschijnt en in sommige gevallen moet je mogelijk “0000” invoeren als het paringswachtwoord. Als je niet binnen een paar minuten verbindt, zal je R4 stoppen met proberen te verbinden en weergeven No connection. Om te verbinden, selecteer MENU > Connect device. Je Bluetooth-apparaat verbinden Zodra je overschakelt op Bluetooth, zal je R4 weergeven Connecting... terwijl het probeert om te verbinden met het laatste apparaat waarmee het was verbonden. Als dat apparaat niet beschikbaar is, geeft het Awaiting connection... weer Als een apparaat niet binnen drie minuten verbindt, zal het No connection weergeven. Om te verbinden met je R4, zorg ervoor dat de Bluetooth- functie op je apparaat is ingeschakeld en selecteer Ruark R4 uit de lijst met gepaarde apparaten op je Bluetooth- apparaat. Audio spelen Zodra hij is aangesloten zal audio vanaf je Bluetooth- apparaat via je R4 spelen. Raadpleeg de documentatie van je apparaat voor meer informatie over het spelen van audio vanaf je Bluetooth-apparaat. N.B.: je moet mogelijk je Ruark R4 of Bluetooth selecteren als je audio-uitvoer op je apparaat. Onderbreking van track Druk op en druk vervolgens weer om te spelen. Bluetooth Je R4 omvat aptX-coderingstechnologie, dus wanneer je smartapparaat ook aptX-geactiveerd is, zul je profiteren van CD-kwaliteitsstreaming.NL-19

Speel volgende/vorige track Druk op om naar de volgende track in de map of het album te springen, druk op om naar het begin van de huidige track te gaan, druk weer om naar de vorige track te springen. Volume aanpassen Wij adviseren je het volume op je Bluetooth-apparaat zodanig aan te passen dat het playback-volume ongeveer hetzelfde is als andere bronnen. Je kunt vervolgens de volumeregeling op je R4 gebruiken om het totale playbackvolume aan te passen. Informatie over wat er nu speelt Als je Bluetooth-apparaat en app Bluetooth-metadata ondersteunen, wordt de tracknaam getoond met onderstaande aanvullende informatie. Om de weergegeven informatie te veranderen, druk op INFO om door de extra opties te cirkelen of druk op selecteer MENU > Info en kies uit Artist, Album, Device name of Time and date. Werkbereik Dit is gewoonlijk maximaal 10 meter (30 voet) vanaf je R4, hoewel obstructies zoals wanden dit kunnen verminderen. Sluit een nieuw apparaat aan Voor het loskoppelen van het huidige apparaat en aansluiten van een nieuw, selecteer je MENU > Connect device. Sluit een gepaard apparaat aan Om aan te sluiten op een eerder gepaard apparaat, het apparaat selecteren uit de paringlijst uit MENU > Paired devices. Je kunt tot 10 apparaten paren, hoewel je slechts vanaf één apparaat tegelijk audio kunt spelen. De lijst met gepaarde apparaten leeg maken Als je problemen hebt met het verbinden van je Bluetooth-apparaat, adviseren wij je alle paringsinformatie te verwijderen. Om dit te doen, selecteer je MENU > Forget devices. Je moet ook Ruark R4 wissen uit de gepaarde apparaten op je Bluetooth-apparaat alvorens hem opnieuw aan je R4 te paren. Ga voor hulp bij het gebruik van Bluetooth naar www.ruarkaudio.com/support. N.B.: Je kunt de Bluetooth-functie op je R4 niet gebruiken voor verbinding met Bluetooth-koptelefoonsNL-20 DAB radio Je R4-radio ontvangt DAB / DAB+ digitale radio en geeft informatie weer over het station en het programma dat wordt uitgezonden. Druk op SOURCE en draai de REGELKNOP of druk herhaaldelijk op SOURCE tot DAB wordt weergegeven, druk vervolgens op de knop om het te selecteren. De eerste keer dat je DAB selecteert, of wanneer de stationslijst leeg is, zal hij automatisch een volledige scan uitvoeren om te weten te komen welke stations beschikbaar zijn. Van station wisselen Druk op of om de stationslijst te tonen. Door er weer op te drukken wordt het volgende of vorige station getoond, om in te stellen op een station, selecteer je het door op de REGELKNOP te drukken. Als je het station niet selecteert door op de knop te drukken, zal je radio terugkeren naar het huidige station. Zodra de stationslijst wordt weergegeven, kun je door de lijst scrollen door de REGELKNOP te draaien en een station te selecteren door op de knop te drukken. Je kunt de stationslijst ook tonen door MENU > Station list te selecteren. DAB-radiotekst (DLS) DLS (Dynamisch labelsegment) is door het station uitgezonden informatie. Elke keer wanneer je op INFO drukt, wordt de volgende informatieset weergegeven, cirkelend door radiotekst, programmatype, signaalsterkte, signaalvorm en datum. Voorinstelling opslaan Je kunt 10 DAB-stations in je lijst met voorinstellingen opslaan. Zie het deel ‘Vaak voorkomende functies en systeeminstellingen’. Voorinstelling oproepen ‘Zie het deel Vaak voorkomende functies en systeeminstellingen’.NL-21

Stationsscan Wanneer de stationslijst leeg is zal de radio automatisch een scan uitvoeren zodra je overschakelt op DAB. In elk geval adviseren wij je van tijd tot tijd een scan uit te voeren om de stationslijst te updaten omdat: ● Er soms nieuwe stations ter beschikking komen ● Stations sluiten of mogelijk niet meer worden ontvangen ● De ontvangst was slecht tijdens de oorspronkelijke scan (de antenne was bijvoorbeeld niet uitgeschoven) ● Je verplaatst de radio naar een andere regio Voor het uitvoeren van een volledige scan, selecteer je MENU > Scan. Verwijder zwakke of onbruikbare stations Zwakke (wervelende) of ongeldige stations hebben een ‘?’ vóór de naam van het station. Zij kunnen allemaal worden verwijderd door MENU > Prune te selecteren. Stationsvolgorde De DAB-stationslijst kan worden geordend door middel van Alphanumeric of Ensemble. Alphanumeric zet de stations op alfabetische volgorde, Ensemble groepeert stations van dezelfde zender samen. Om de volgorde van de stations te veranderen selecteer je Menu > Station order en selecteer je Alphanumeric (standaard), Ensemble of Valid. Valid toont eerst beschikbare stations en plaatst ongeldige stations (gemarkeerd met ‘?’) als laatste. Informatie over wat er nu speelt Om de weergegeven informatie onder de stationsnaam te veranderen, druk op INFO om door de extra opties te cirkelen of selecteer MENU > Info en kies uit Radio text, Programme type, Signal strength, signal format of time and date. Gebruik een externe antenne voor optimale ontvangst. Bij gebruik van de geleverde telescopische antenne dient hij volledig uitgeschoven en zijn positie aangepast te worden.NL-22 FM radio Je R4-radio ontvangt analoge radio vanaf de FM-band en geeft, indien beschikbaar, de naam van het station en radiotekst weer met behulp van RDS/RBDS (Radio Data System/Radio Broadcast Data System) informatie. Druk op SOURCE en draai de REGELKNOP of druk herhaaldelijk op SOURCE tot FM wordt weergegeven, druk vervolgens op de knop om het te selecteren. Van station wisselen Druk op of om automatisch af te stemmen op het volgende beschikbare FM-station. Wanneer RDS/ RBDS niet beschikbaar is, wordt in plaats daarvan de frequentie weergegeven.

[No RadioText] Je kunt de scaninstelling veranderen om alleen te stoppen bij stations met een sterk signaal door Menu > Scan setting > Strong stations te selecteren. Handmatig afstemmen Selecteer MENU > Manual tune en draai de REGELKNOP om de frequentie te veranderen. Om handmatig afstemmen te verlaten en RDS/RBDS-data te tonen druk je op de regelknop of wacht je een paar seconden. FM-radiotekst (RDS/RBDS) RDS is informatie die door sommige FM-stations wordt uitgezonden. BBC Radio 4 Afternoon play Kies uit radiotekst, programmatype, frequentie, signaalsterkte en datum door het selecteren van MENU > Info. Voorinstelling opslaan Je kunt 10 FM-stations in je lijst met voorinstellingen opslaan. De naam van het station zal alleen worden opgeslagen wanneer RDS/RBDS beschikbaar is. Zie het deel 'Meest voorkomende functies'. Voorinstelling oproepen Zie het deel 'Meest voorkomende functies'. Gebruik een externe antenne voor optimale ontvangst. Bij gebruik van de geleverde telescopische antenne dient hij volledig uitgeschoven en zijn positie aangepast te worden.NL-23

• Versterkte 3D geluidsprocessor

• DAB, DAB+ en FM tuner met RDS

• Afneembare DAB/FM-antenne met F-Type aansluiting

• Volledige functie afstandsbediening

• MP3, WMA, AAC - zie www.ruarkaudio.com/support voor verdere bijzonderheden over ondersteunde formats Ingangen en uitgangen

• A2DP, aptX Bluetooth

• Hulpaudio-ingang aan de voorkant - 3,5mm stereostekerbus

• Hulpaudio-ingang aan de achterkant - stereo RCA/fono

• Line-out audio-uitgang - lijnniveau stereo RCA/fono

• 3,5mm koptelefoonuitgang

• USB 2,0 playback, 5W (5V 1A) uitgang Stroom

• Invoervermogen 100-240V AC, 50-60Hz 1,5A max Fysiek

• Afmetingen: 440x250x125mm

• Gewicht: 6,7kg Specicaties en ontwerp onderhevig aan wijzigingen zonder voorafgaande kennisgeving. Opsporen en oplossen van problemen Voor hulp met je product, zie de bladzijde met FAQ (Regelmatig gestelde vragen) in het ondersteunende gebied van onze website. www.ruarkaudio.com/supportNL-24 ● Lees deze gids voor de gebruiker en volg alle instructies, het zal je helpen bij het correct opstellen en bedienen van je product. ● Let op alle waarschuwingen en bewaar deze gids voor de gebruiker voor toekomstig gebruik. ● Probeer geen beschadigd apparaat te gebruiken daar dit zou kunnen resulteren in een gevaarlijke elektrische schok. ● De eenheid niet openen of ongeacht welke panelen verwijderen om de elektronica bloot te leggen. Geen interne onderdelen die door de gebruiker gerepareerd of onderhouden kunnen worden. ● Laat al het onderhoud over aan gekwaliceerd servicepersoneel. Onderhoud is nodig wanneer het apparaat op enige wijze is beschadigd, zoals het stroomvoorzieningssnoer of de stekker is beschadigd, er vloeistof is gemorst of voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt, of is gevallen. ● Dit apparaat is ALLEEN bedoeld voor bediening vanaf de AC- spanningen die op het paneel aan de achterkant worden vermeld of bijbehorende stroomvoorziening. Bediening vanuit andere spanningen dan de aangegeven kunnen onherstelbare schade aan het apparaat veroorzaken waardoor de productgarantie kan komen te vervallen. ● Gebruik alleen de met het apparaat meegeleverde stroomvoorziening of een goedgekeurd alternatief. ● Controleer of de stroomadapter, netstroomstekker of netstroomaansluiting in de eenheid gemakkelijk toegankelijk is in het geval dat loskoppeling van de netstroom nodig is. ● De netstroomadapter, netstroomstekker of netstroomaansluiting moet uit de contactdoos worden verwijderd om het systeem volledig los te koppelen van de netstroom. ● Plaats geen open vuurbronnen, zoals brandende kaarsen, op of bij het apparaat. Niet installeren in de buurt van warmtebronnen zoals radiatoren, kachels of andere apparaten, (inclusief versterkers) die warmte afgeven. ● Vermijd blootstelling aan extreme hitte of kou. ● Gebruik alleen voor dit apparaat gespeciceerde hulpstukken/ accessories. Voer geen aanpassingen aan het systeem of de accessoires uit. Onbevoegde veranderingen kunnen de veiligheid, naleving van regels en prestatie van het systeem aantasten. ● Gebruik alleen de meegeleverde antenne of een goedgekeurde vervanging. ● Om het risico op brand of elektrische schok te verminderen, het apparaat niet blootstellen aan regen of vocht. Dit apparaat niet blootstellen aan druppels of spetters en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op of bij het apparaat. Zoals met alle elektronische producten, pas op dat er in geen enkel deel van het systeem vloeistoffen worden gemorst. Vloeistoffen kunnen een defect en/of een brandgevaar veroorzaken. ● Neem de stekker van dit apparaat uit de contactdoos tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt om schade aan dit apparaat te voorkomen. ● Om risico op brand of elektrische schok te voorkomen, vermijd overbelasting van wandcontactdozen, verlengsnoeren of integrale gemakscontactdozen. ● Langdurige blootstelling aan luide muziek kan gehoorbeschadiging veroorzaken. Het is het beste een extreem volume te vermijden bij gebruik van koptelefoons, met name gedurende langere perioden. ● Installeer dit apparaat niet in een besloten ruimte. Laat altijd een ruimte van ten minste 10 cm rond het apparaat open voor ventilatie en let op dat gordijnen of andere voorwerpen nooit ventilatie- openingen op het apparaat bedekken. Veiligheid en regelgevende informatieNL-25

LITHIUMKNOOPCELLEN. De afstandsbediening bevat een lithiumknoopcelbatterij die, bij inname, chemische verbranding kan veroorzaken. Houd nieuwe en gebruikte batterijen buiten het bereik van kleine kinderen. Als je denkt dat er batterijen ingeslikt kunnen zijn, raadpleeg dan onmiddellijk een arts. Hanteer geen lekkende of beschadigde batterijen. Explosiegevaar wanneer een batterij verkeerd wordt vervangen. Alleen vervangen door hetzelfde of soortgelijke type. Dit apparaat is gelabeld conform Europese Richtlijn 2002/96/EG met betrekking tot elektrisch en elektronisch afval. Dit symbool geeft aan dat het product of bijbehorende batterijen niet als gewoon huishoudelijk afval mogen worden weggegooid. Zoals met alle elektrische apparatuur, weggooien volgens lokale voorschriften. CE-COMPLIANTIE-INFORMATIE Dit product komt overeen met alle vereisten uit de EU Richtlijn zoals wettelijk van toepassing. Je kunt een gratis kopie van de Conformiteitsverklaring verkrijgen door contact op te nemen met je dealer, distributeur of Ruark Audio. Ruark Audio verklaart hierbij dat deze R4 mk3 overeenkomt met de essentiële vereisten en andere relevante voorwaarden van Richtlijn 1999/5/EG.NL-26 CAUTION

SCHOK. Spanningen in deze apparatuur zijn levensgevaarlijk. Geen interne onderdelen die door de gebruiker gerepareerd of onderhouden kunnen worden. Laat al het onderhoud over aan gekwaliceerd servicepersoneel. Plaats de eenheid in de buurt van de netstroomcontactdoos en zorg ervoor dat je gemakkelijk bij de stroomschakelaar kunt komen. De lichtits met pijlkopsymbool is bedoeld om de gebruiker te wijzen op de aanwezigheid van niet-geïsoleerde “gevaarlijke spanning” in de kast van het product die voldoende grootte kan hebben om een risico op elektrische schok voor personen te vormen. Het uitroepteken met pijlkopsymbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhouds (service) instructies in de literatuur die het product vergezellen. WAARSCHUWING: Dit product is ALLEEN bedoeld voor bediening vanaf de AC-spanningen die op het paneel aan de achterkant worden vermeld of bijbehorende stroomvoorziening van het product. Bediening vanuit andere spanningen dan de aangegeven kunnen onherstelbare schade aan het product veroorzaken waardoor de productgarantie kan komen te vervallen. Je wordt gewaarschuwd voor het gebruik van AC-stekkeradapters omdat het product in spanningen kan worden gestoken waarvoor het product niet werd ontworpen. Als het product is voorzien van een afneembaar snoer, alleen het met je product meegeleverde of door je lokale distributeur en/of winkelier verstrekte type gebruiken. Als je twijfelt over de correcte bedrijfsspanning, neem dan contact op met uw lokale distributeur en / of detaillist.

KLASSE I CONSTRUCTIE

Deze apparatuur moet GEAARD zijn. CLASS 1 LASER PRODUCT Deze apparatuur is uitgerust met een LASER-diode die schadelijk kan zijn voor de ogen. Probeer niet de kast te demonteren of enig deel van de inhoud te gebruiken voor enig ander doel dan het beoogde.NL-27

Garantie-informatie Wij garanderen dat dit product gedurende een periode van twee jaar vanaf de datum van aankoop vrij zal zijn van defecten, op voorwaarde dat het met gepaste zorgvuldigheid en aandacht is behandeld. Door uitval van het product als gevolg van onbedoelde beschadiging (ongeacht waardoor deze is veroorzaakt), excessieve slijtage, onoplettendheid of onbevoegde aanpassing zal de garantie komen te vervallen.Als je product teruggestuurd moet worden, dient het in zijn oorspronkelijke verpakking samen met het aankoopbewijs teruggestuurd te worden. Wanneer het niet mogelijk is het product persoonlijk terug te brengen, dient het met vooruitbetaling door een als betrouwbaar bekend staand pakketvervoerbedrijf verzonden te worden. Wanneer de oorspronkelijke verpakking niet beschikbaar is, is vervangende verpakking bij ons te koop. Garantie voor overzeese verkopen De distributeur in het land van aankoop garandeert producten die buiten het VK zijn aangeschaft. Voor bijzonderheden kun je contact opnemen met je lokale distributeur of verkooppunt van Ruark.DEZE GARANTIE VERANDERT OP GEEN ENKELE WIJZE DE WETTELIJK VOORGESCHREVEN RECHTEN VAN DE KOPER EN HEFT ZE NIET OP. E&OE (Onder voorbehoud van fouten en onvolledigheden) Algemene verzorging ● Schoonmaken met een zachte, niet pluizende stofdoek of iets vochtig gemaakte doek. Gebruik geen wassprays of andere stoffen daar deze de oppervlakteafwerking kunnen beschadigen of de prestatie kunnen verminderen. ● Stel uw apparaat niet bloot aan direct zonlicht, hoge vochtigheid, stof, excessieve vibratie of extreme temperaturen, die allemaal schadelijk kunnen zijn voor de afwerking, prestatie en betrouwbaarheid van het apparaat. ● Het aanbevolen werktemperatuurbereik is 5 °C tot 40 °C. ● Kasten met een natuurlijke houtafwerking zullen variëren en lichter of donkerder worden naarmate ze ouder worden, met name wanneer ze worden blootgesteld aan zonlicht. Copyright en handelsmerken © 2016 Ruark Audio. Alle rechten voorbehouden. Ruark Audio, het Ruark Audio logo en andere merken van Ruark Audio zijn eigendom van Ruark Audio en kunnen gedeponeerd zijn. Alle andere handelsmerken zijn het eigendom van de respectievelijke eigenaren. Ruark Audio aanvaardt geen verantwoordelijkheid voor mogelijke fouten in deze handleiding en de daarin opgenomen informatie kan zonder berichtgeving veranderen.Bluetooth® en bijbehorende logo's zijn gedeponeerde handelsmerken die het eigendom zijn van Bluetooth SIG, Inc.Qualcomm aptX® en bijbehorende logo's zijn gedeponeerde handelsmerken die het eigendom zijn van Qualcomm Technologies International, Ltd.Alle andere handelsmerken zijn het eigendom van de respectievelijke eigenaren.20160929.1 59 Tailors Court, Temple Farm Industrial Estate, Southend on Sea, Essex, SS2 5TH, UK [phone] www.ruarkaudio.com Ontworpen in Groot-BrittanniëUser guide Brugervejledning Bedienungsanleitung Guía del usuario Guide de l’utilisateur Manuale dell’utente Gebruikershandleiding Brukerveiledning
