GEBRUIKSAANWIJZING XHM20 PIONEER

It-27 Avviso Su iPod/iPhone/iPad: “Fatto per l’iPod”, “Fatto per l’iPhone” e “Fatto per l’iPad” significanoche un accessorio elettronico è stato progettato specificamenterispettivamente per il collegamento con l’iPod, l’iPhone o l’iPad ed èstato certificato dal suo sviluppatore corrispondere agli standardoperativi stabiliti da Apple. Apple non può essere considerataresponsabile di questo dispositivo o della sua osservanza dellenorme di sicurezza e dei vari regolamenti. Tenere presente chel’uso di questo accessorio con l’iPod o l’iPhone può peggiorare leprestazioni wireless.iPad, iPhone e iPod sono marchi di fabbrica della Apple Inc.depositati negli U.S.A. ed in altri paesi. © 2011 PIONEER CORPORATION. Tutti i diritti riservati.11/5/25 X-HM10_20_Anki_Nl.fm WAARSCHUWING Dit apparaat is niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht. D3-4-2-1-3_A1_Nl WAARSCHUWING Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt. De bedrijfsspanning van het apparaat verschilt afhankelijk van het land waar het apparaat wordt verkocht. Zorg dat de netspanning in het land waar het apparaat wordt gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat. D3-4-2-1-4*_A1_Nl WAARSCHUWING Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten. D3-4-2-1-7a_A1_Nl

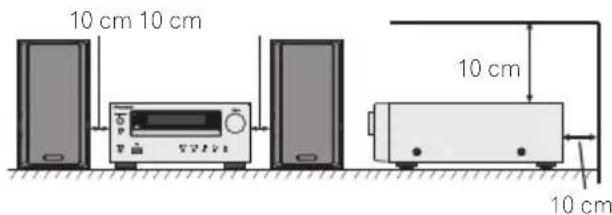

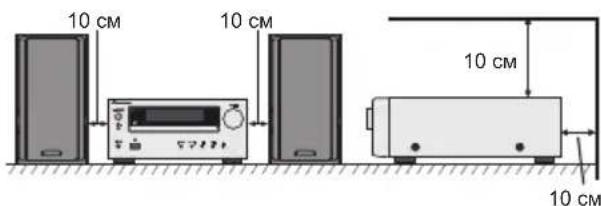

BELANGRIJKE INFORMATIE BETREFFENDE

DE VENTILATIE Let er bij het installeren van het apparaat op dat er voldoende vrije ruimte rondom het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 10 cm boven, 10 cm achter en 10 cm aan de zijkanten van het apparaat). WAARSCHUWING De gleuven en openingen in de behuizing van het apparaat zijn aangebracht voor de ventilatie, zodat een betrouwbare werking van het apparaat wordt verkregen en oververhitting wordt voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed. D3-4-2-1-7b*_A1_Nl 10 cm 10 cm 10 cm 10 cm Als de netstekker van dit apparaat niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het vervangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er daarom voor dat de oude stekker na het verwijderen op de juiste wijze wordt weggegooid. Haal de stekker van het netsnoer uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat). D3-4-2-2-1a_A1_Nl LET OP De STANDBY/ON schakelaar van dit apparaat koppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaat nog een kleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een noodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv. wanneer u op vakantie gaat). D3-4-2-2-2a*_A1_Nl Gebruiksomgeving Temperatuur en vochtigheidsgraad op de plaats van gebruik: +5 °C tot +35 °C, minder dan 85 % RH (ventilatieopeningen niet afgedekt) Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting). D3-4-2-1-7c*_A1_Nl Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijke doeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparaties in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is. K041_A1_Nl11/5/25 X-HM10_20_Anki_Nl.fm D-3

• Over condensvocht Als de disc-speler direct van een koude omgeving in een warme kamer wordt geplaatst (’s winters bijvoorbeeld), of als de kamer waarin de disc-speler staat plotseling snel wordt verwarmd, kan er vocht uit de lucht in het inwendige van het apparaat condenseren (als druppeltjes op de lens e.d.). Na dergelijke condensatie zal de disc-speler niet goed werken, zodat u geen discs kunt afspelen. Laat de disc-speler dan 1 tot 2 uur lang (afhankelijk van de hoeveelheid condensatie) ongebruikt aan staan, totdat het condensvocht verdampt is. Wanneer alle condens is verdampt, zal de disc-speler weer normaal werken. Condensatie kan ook ’s zomers optreden, als de disc-speler in de koude luchtstroom van een airconditioning staat. In dat geval kunt u de disc-speler beter ergens anders zetten. S005_A1_Nl11/5/25 X-HM10_20_Nl.fm Nl-4 l X-HM10/X-HM20 CD Receiver System bestaat uit een hoofdapparaat en een speakersysteem. Inleiding Hartelijk bedankt voor de aanschaf van dit PIONEER product. Voor het verkrijgen van de best mogelijke prestaties van dit product, moet u deze gebruiksaanwijzing goed doorlezen. Deze aanwijzingen verduidelijken de bediening van dit PIONEER product. Bijzondere aantekening De levering van dit product sluit niet automatisch een licentie in en geeft geen enkel recht, de inhoud, die met dit product werd gescha pen, te benutten in inkomsten genererende omroepsystemen (aards, via satelliet, via kabel of via andere kanalen), voor inkomstengene rerende on-line aanwendingen (via internet, intranet en/of andere netwerken), andere inkomstengenererende inhoudsdistributiesystemen ( gebruik voor muziek op betaling of op bestelling en dergelijke), of op inkomsten genererende fysieke media (CD’s DVD’s, halfgeleiderchips, harde schijven, geheugenkaarten en dergelijke). Voor dit gebruik is een extra licentie nodig. Voor details verwijzen wij naar de website: http://mp3licensing.com De MPEG Layer-3 audio coderingstechnologie is in licentie van Fraunhofer IIS en Thomson. Accessoires Controleert u alstublieft of de volgende accessoires inderdaad aanwezig zijn. Pagina Algemene informatie Voorzorgen p. 5

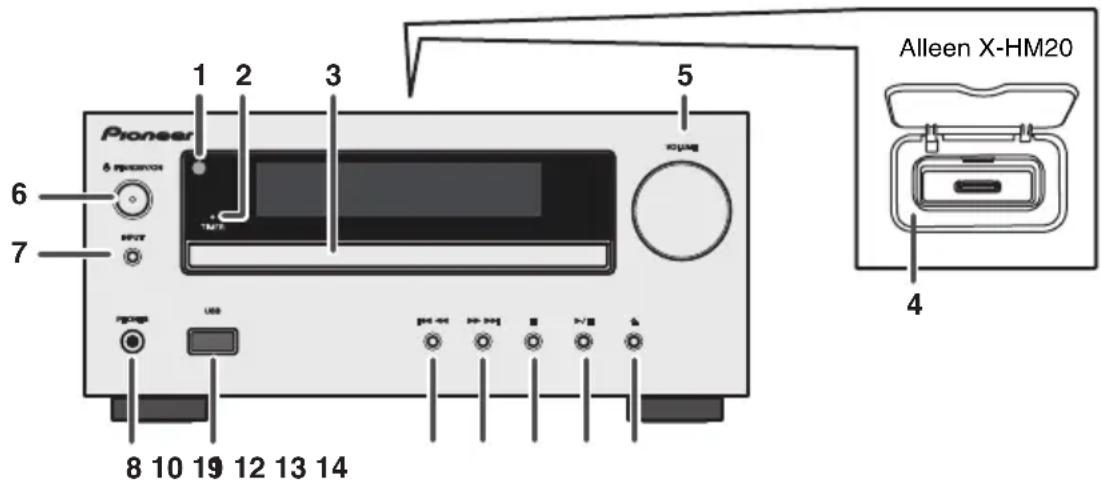

• Bedieningsorganen en indicatoren p. 5
• - 6 Voorbereidingen voor gebruik Systeemaansluitingen p. 7

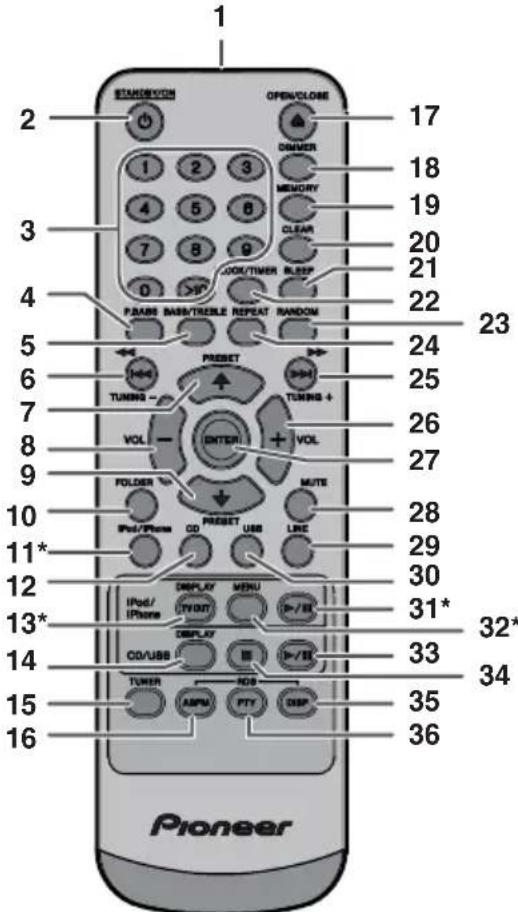

• - 8 Afstandsbediening p. 8
• Basisbediening Algemene bediening p. 9

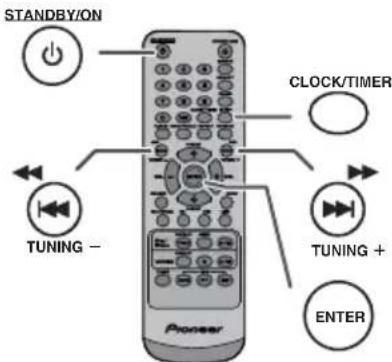

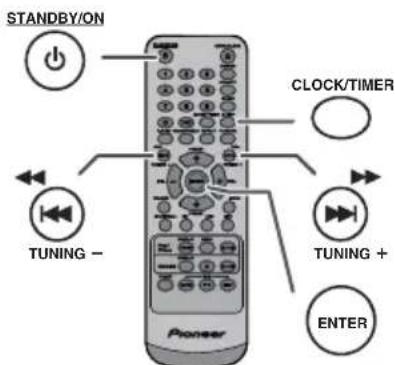

• Instellen van de klok (Alleen afstandsbediening) p. 9
• - 10 iPod, iPhone en iPad Luisteren naar de iPod, iPhone of iPad (alleen X-HM20) p. 10
• - 12 Weergave van een CD of MP3/WMA-disc Luisteren naar een CD of MP3/WMA-disc p. 13
• Geavanceerde weergave van een CD of MP3/ WMA-disc p. 14
• - 15 MP3/WMA-mapmodus (alleen voor MP3/WMA- bestanden) p. 15
• - 16 Pagina USB Luisteren naar USB massaopslagapparaat/MP3-speler p. 16
• - 17 Geavanceerde weergave van USB p. 17
• Radio Luisteren naar de radio p. 18
• Geavanceerde mogelijkheden Gebruiken van het Radio Data Systeem (RDS) p. 19
• - 21 Timer en inslaaptimer bediening (Alleen afstandsbediening) p. 21

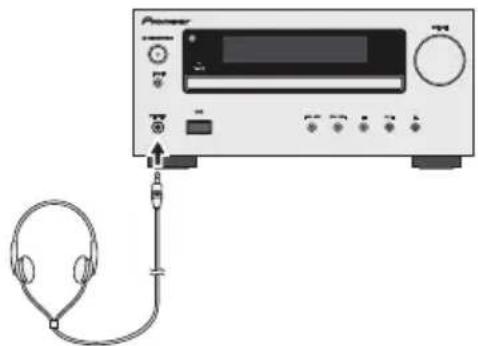

• - 23 Hoofdtelefoon p. 23
• Referenties Tabel probleemoplossing p. 24
• - 25 Onderhoud p. 25
• Technische gegevens p. 26
• Mededeling iPhone-adapters x 3 (alleen X-HM20) Afstandsbediening x 1 “AA” formaat batterij x 1 AM-ringantenne x 1 Netsnoer Garantiekaart Deze gebruiksaanwijzing FM-antenne x 1 INHOUD NEDERLANDS11/5/25 X-HM10_20_Nl.fm p. 27

• Nl-5 Voorzorgen l Gebruik het toestel op een stevige, horizontaleondergrond die vrij is van trillingen.l Vermijd kleurafwijkingen op het TV-scherm: plaats deluidsprekers niet op minder dan 30 cm van een CRTTV. Plaats de luidsprekers verder van het TVtoestel alsde afwijkingen blijven. Bij een LCD TV doen zichdergelijke kleurafwijkingen niet voor.l Stel het toestel niet aan direct zonlicht, magnetisme,stof, en vochtigheid bloot en houd het toestel uit debuurt van elektronische/elektrische apparaten(personal computers, facsimiles, etc.) die mogelijkstoring veroorzaken.l Zet niets bovenop het toestel.l Stel het toestel niet aan vocht, temperaturen hoger dan60°C of extreem lage temperaturen bloot.l Als uw systeem niet naar behoren functioneert, dient ude stekker uit het stopcontact te halen. Doe vervolgensde stekker weer terug in het stopcontact en zet uwsysteem aan.l Bij onweer dient u voor de veiligheid de stekker van uwtoestel uit het stopcontact te halen.l Grijp de stekker zelf beet als u deze uit het stopcontacthaalt. Indien aan het snoer wordt getrokken, kunnen deinterne draden beschadigen.l De stroomstekker dient om het apparaat uit teschakelen en moet altijd gemakkelijk bereikbaar zijn.l De behuizing mag niet verwijderd worden,aangezien dit kan leiden tot elektrische schokken.Raadpleeg voor werkzaamheden aan hetbinnenwerk uw plaatselijke PIONEERservicecentrum.l De ventilatie mag niet worden belemmerd door deventilatieopeningen af te dekken met voorwerpen zoalskranten, tafellakens, gordijnen enz.l Er mogen geen open vuurbronnen, zoals brandendekaarsen op het toestel gezet worden.l U dient rekening te houden met het milieu wanneer ubatterijen weggooit.l Het toestel is ontworpen voor gebruik in een gematigdklimaat.Waarschuwing:De netspanning dient overeen te komen met de spanning aangegeven op het toestel. Gebruik van dit toestel met een ander voltage dan het aangeduide is gevaarlijk en kan leiden tot brand of andere ongelukken. PIONEER kan niet aansprakelijk worden gesteld voor schade ten gevolge van gebruik van dit toestel met een ander voltage dan het gespecificeerde.Het geluidsniveau bij een bepaald ingesteld volume,hangt af van het prestatievermogen van de luidspreker,van de locatie en van verschillende andere factoren. Hetis aanbevolen, zich niet aan te hoge geluidsniveaus blootte stellen. Zet niet het volume voluit wanneer u het toestelaanzet. Luister naar muziek op een gematigdegeluidssterkte. Excessieve geluidsdruk uit oor- enhoofdtelefoons kan gehoorverlies veroorzaken. Bedieningsorganen en indicatoren Functies voor iPod/iPhone zijn bij de X-HM20 niet beschikbaar.Pagina1. Afstandsbedieningssensor p. 82

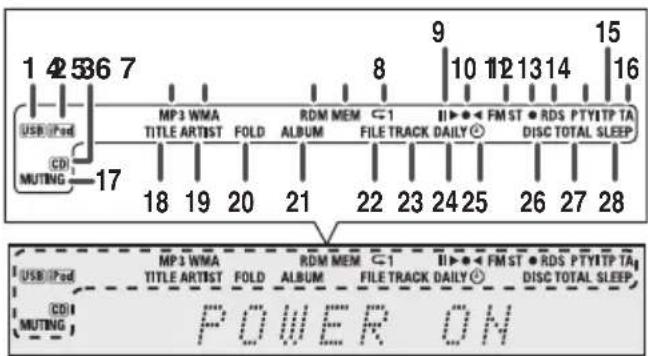

• . Timerindicator p. 223
• . Disclade p. 134
• . Dockingstation voor de iPod of iPhone p. 115
• . Volumeregeling p. 96
• . Toets voor STANDBY/ON p. 11
• , 13, 187. INPUT toets p. 9
• , 11, 13, 16, 188. Aansluiting hoofdtelefoon p. 239
• . USB aansluiting p. 16
• Pagina10. Tuner Voorinstellen Omlaag, CD/USB Fragment Omlaag, iPod/iPhone Overslaan Omlaag p. 12
• , 1311. Tuner Voorinstellen Omhoog, CD/USB Fragment Omhoog, iPod/iPhone Overslaan Omhoog p. 12
• , 1312. Toets Disc/USB Stop p. 12
• , 1313. Toets Disc/USB/iPod/iPhone Afspelen of Pauze of Stop p. 12
• , 1314. Toets voor openen/sluiten disclade n Algemeen n Volumeregeling p. 13

n De speakergrills zijn afneembaar (alleen X-HM20) Er mag niets in aanraking komen met de luidspreker-membranen wanneer u de grilles van de luidsprekers haalt. 32*

*De toetsen 11, 13, 31, 32 zijn alleen bij de X-HM20 beschikbaar.

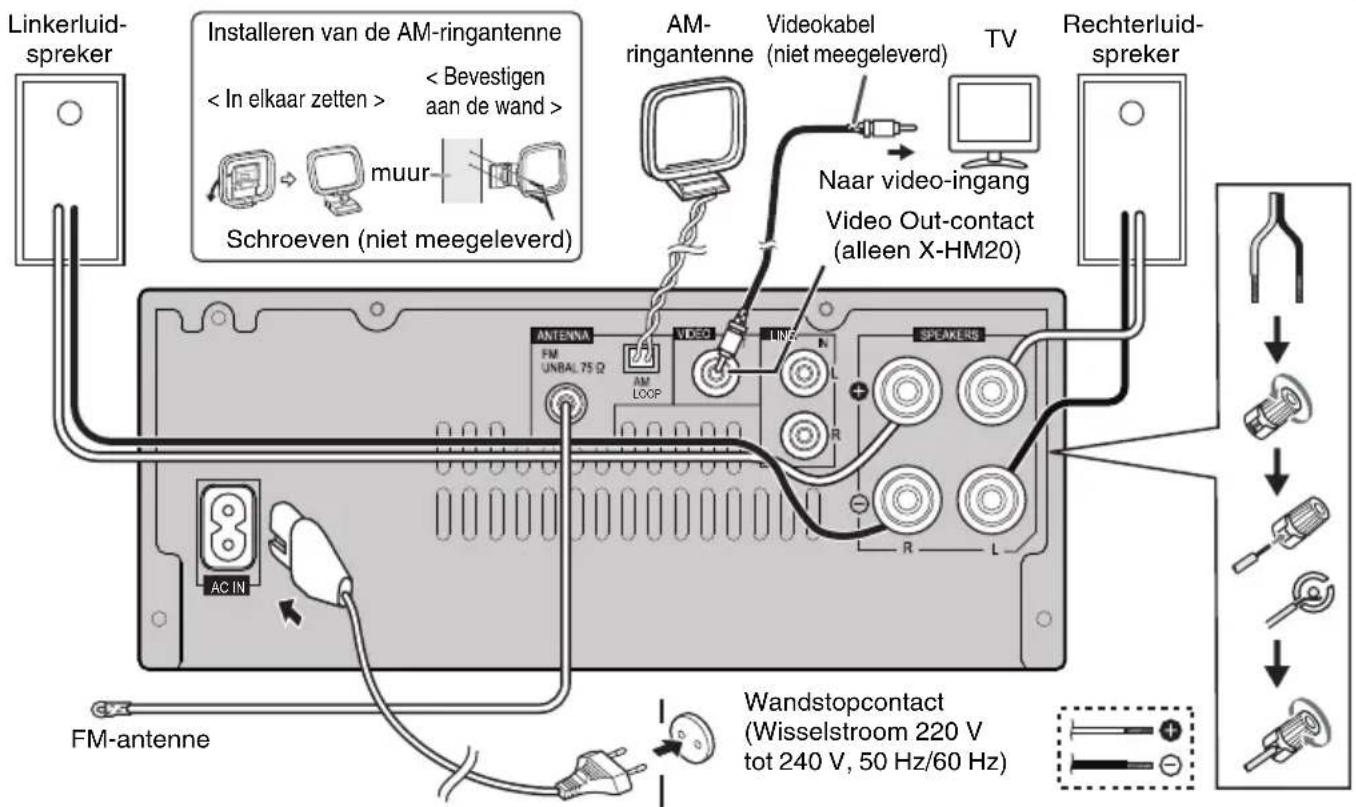

Nl-7 Systeemaansluitingen Bijgeleverde FM-antenne: Sluit de FM-antennedraad aan op de FM 75 OHMS aansluiting en richt de draad zodanig dat de ontvangst optimaal is. FM-buitenantenne: Gebruik voor een betere ontvangst een externe FM- antenne (coaxiale kabel 75 Ohm). Wanneer gebruik wordt gemaakt van een externe FM-antenne, trek dan de meegeleverde FM-antennekabel uit. Bijgeleverde AM-ringantenne: Sluit de AM-ringantenne aan op de AM-aansluiting. Richt de AM-ringantenne uit voor een optimale ontvangst. Plaats de AM-ringantenne op een boekenplank, etc., of bevestig ze met schroeven (niet meegeleverd) aan een rek of aan de muur. Opmerking: Als u de antenne op het toestel of in de buurt van het netsnoer plaatst, kan het signaal gestoord worden. Plaats de antenne zo ver mogelijk uit de buurt van het toestel voor een betere ontvangst. U kunt foto’s en video’s van de iPod of iPhone bekijken, door het systeem op een TV/monitor aan te sluiten. Sluit, als het TV/monitor een video-ingang heeft, deze ingang aan op de VIDEO OUT-aansluiting aan de achterzijde van het toestel en zet de TV-uitgang op de iPod of iPhone in de stand "ON". Opmerking: Het is belangrijk dat de NTSC- of PAL-instelling op de iPod dezelfde is als die van het TV-signaal. Ga naar de homepage van Apple voor verdere informaties. Schakel het apparaat uit en verwijder het netsnoer van het wandcontact voordat u apparatuur aansluit of aansluitingen wijzigt. AUX LINE LOOP AC IN Linkerluid- spreker FM-antenne Naar video-ingang Schroeven (niet meegeleverd) muur < Bevestigen aan de wand > < In elkaar zetten > Wandstopcontact (Wisselstroom 220 V tot 240 V, 50 Hz/60 Hz) Installeren van de AM-ringantenne Videokabel (niet meegeleverd)

AM- ringantenne Rechterluid- spreker Video Out-contact (alleen X-HM20) n Aansluiten van de antennes n Aansluiten van de luidsprekers

Draai blootliggende draden in elkaar. l Verbind de rode draad aan het aansluitpunt plus (+), en de andere draad and het aansluitpunt min (–). l Gebruik speakers met een impedantie van 4 Ohm, omdat speakers met een lagere impedantie het apparaat kunnen beschadigen. Onjuist

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt. l De speakers mogen niet aan de wand of het plafond worden bevestigd; indien ze eraf vallen kan dit leiden tot letsel.

Verwissel in geen geval de rechter en linker kanalen. De rechter luidspreker is de luidspreker aan de rechterkant wanneer u naar het toestel gekeerd staat. l Laat de ontblote luidsprekerdraden elkaar niet raken. l Zorg dat er geen voorwerpen in de bassreflexkanalen vallen of worden gestoken.

Ga niet op de luidsprekers zitten of staan. Dit kan leiden tot persoonlijk letsel. n Aansluiting van de iPod of de iPhone op de TV (alleen X-HM20)11/5/25 X-HM10_20_Nl.fm Nl-8 Systeemaansluitingen (vervolg) Steek de stekker van het netsnoer van dit toestel in een stopcontact nadat u heeft gecontroleerd dat alle verbindingen juist zijn gemaakt. Opmerking: Trek de stekker uit het stopcontact indien u het toestel voor langere tijd niet gaat gebruiken. Let op: l Pak het netsnoer alleen bij het stekkerdeel beet. Trek de stekker niet uit door aan het snoer te rukken en raak het netsnoer nooit met natte handen aan; dit kan een kortsluiting of elektrische schok tot gevolg hebben. Plaats het apparaat, een meubelstuk of enig ander voorwerp niet op het netsnoer en knel het netsnoer op geen enkele manier af. Maak nooit een knoop in het netsnoer of knoop deze samen met andere kabels. Leid de netsnoeren zodanig dat de kans klein is dat er iemand op trapt. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Controleer regelmatig de staat van het netsnoer. Wanneer u beschadigingen aantreft, vraagt u uw dichtstbijzijnde Pioneer-erkende, onafhankelijke servicecentrum om het netsnoer te vervangen. l Alleen het bij dit apparaat meegeleverde netsnoer mag worden gebruikt. l Het netsnoer mag alleen voor het bovenomschreven doeleinde worden gebruikt. Sluit aan de TV d.m.v. een audiokabel

Om Line In functie te kiezen:

Op hoofdunit: Druk herhaaldelijk op de INPUT toets totdat Line In verschijnt.

Op de afstandsbediening: Druk herhaaldelijk op de LINE- toets totdat Line In verschijnt. Afstandsbediening Waarschuwing: l De batterij moet niet in direct zonlicht of op een andere warme plaats worden gebruikt of opgeslagen. Hierdoor kan de batterij gaan lekken, oververhit raken, exploderen of in brand vliegen. Hierdoor kan de batterij sneller opraken of slechter presteren. Let op:

Verwijder de batterij indien het apparaat voor langere tijd niet zal worden gebruikt. Hierdoor voorkomt u mogelijke schade vanwege lekkende batterijen.

Gebruik geen oplaadbare batterij (nikkelcadmium batterij, etc.).

Door foutieve plaatsing van de batterij is het mogelijk dat het apparaat slechter functioneert. Opmerkingen aangaande de afstandsbediening:

Vervang de batterij als de bedieningsafstand wordt verkleind of als de bediening onregelmatig werkt. Een AA-formaat batterij moet worden gebruikt.

Reinig de zender van de afstandsbediening en de sensor op het toestel zelf regelmatig met een zachte doek.

Blootstelling van de sensor op het apparaat aan sterk licht kan de bediening nadelig beïnvloeden. Wijzig in dat geval de verlichting of de richting van het apparaat.

Houd de afstandsbediening verwijderd van vocht, hitte, shock en trillingen. l Zorg ervoor dat de betreffende in uw land of gebied geldende lokale regelgeving of milieuregelgeving wordt nageleefd bij verwijdering van een verbruikte batterij. Controleer de afstandsbediening nadat u alle verbindingen heeft gecontroleerd. Richt de afstandsbediening op de sensor van het toestel. De afstandsbediening kan worden gebruikt binnen het hieronder aangegeven bereik: n Netsnoeraansluiting n Een televisietoestel, enz. aansluiten AUX LINE LOOP AC IN Audiosignaal

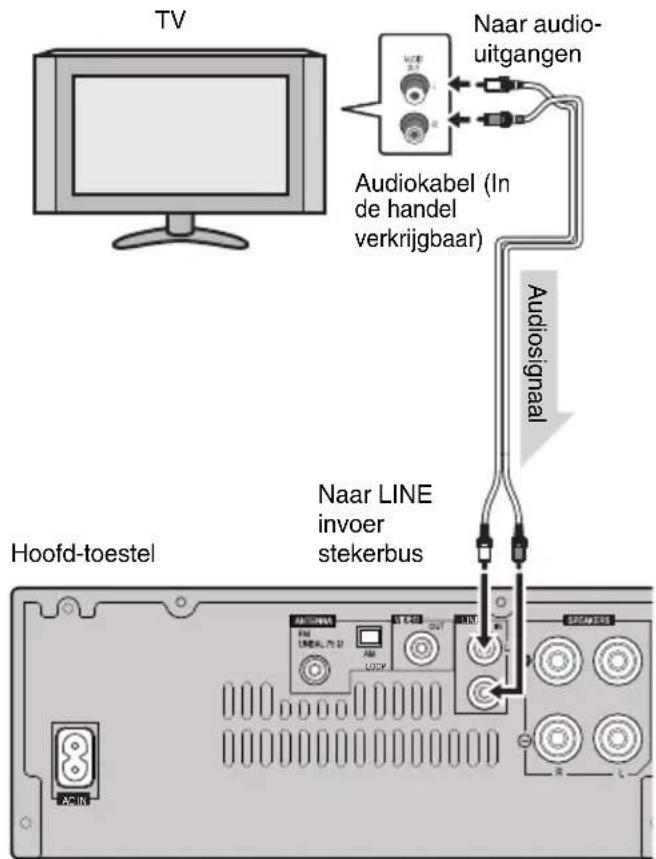

Naar audio- uitgangen Audiokabel (In de handel verkrijgbaar) Hoofd-toestel Naar LINE invoer stekerbus n Batterij inzetten

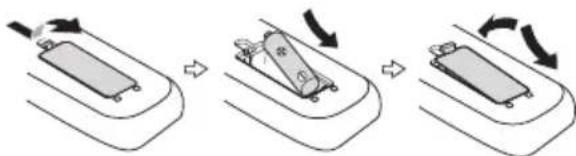

Open het batterijklepje.

Plaats de meegeleverde batterij in de aangegeven richting in de batterijhouder. Duw de batterij bij het plaatsen of verwijderen in de richting van de minpool van de batterijhouder.

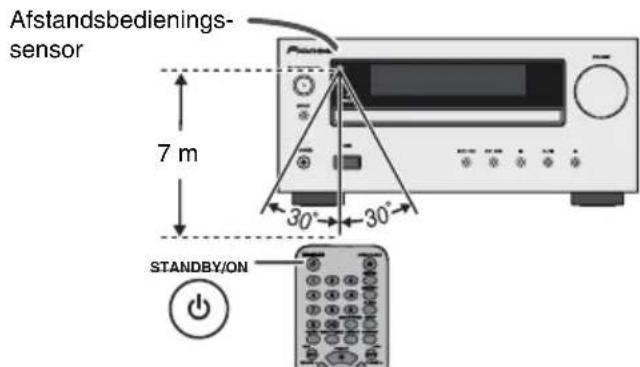

Sluit het klepje. n Testen van de afstandsbediening STANDBY/ON 7 m Afstandsbedienings- sensor11/5/25 X-HM10_20_Nl.fm

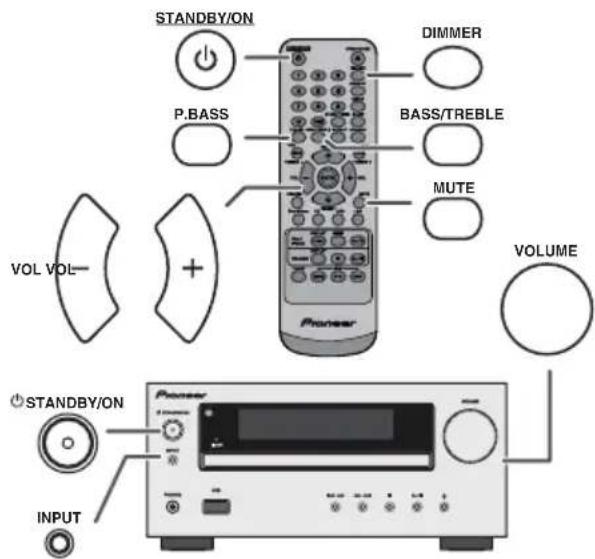

Nl-9 Algemene bediening Druk op de STANDBY/ON toets om de spanning in te schakelen.Om helderheid weergave te vervagen, druk de DIMMER-toets opde afstandsbediening.Als u de hoofdunit in- of uitschakelt terwijl het volume op 17 of hogerstaat, dan begint de instelling bij 16.Draai de volumeknip naar VOLUME (op het hoofdapparaat) of drukop VOL +/– (op de afstandsbediening) als u het volume wilt latentoenemen of afnemen.Het toestel wordt ingeschakeld wanneer u op een van de volgende toetsen drukt. iPod / iPhone, CD, USB, LINE, TUNER op de afstandsbediening:Gekozen functie is nou geactiveerd. / toets van het hoofdtoestel: Het apparaat wordtingeschakeld en het afspelen van de laatste functie begint (CD,TUNER, USB, iPod, LINE IN)Het hoofdapparaat wil gaan naar stand-by modus (wanneer iPod/iPhone is niet gekoppeld) na 15 minuten van inactiviteit gedurende:iPod/iPhone: Geen aansluitingCD / USB: In de stand Stop.LINE IN: Er wordt geen ingangssignaal waargenomen ofhet geluid is zeer laag hoorbaar.Opmerking:Alleen X-HM20: Het apparaat wil echter beginnen te laden als iPod/iPhone is gekoppeld."Charge Mode" verschijnt tijdens stand-by op de display. Het geluid wordt tijdelijk onderdrukt wanneer u op de MUTE-toets opde afstandsbediening drukt. Druk opnieuw op deze toets, om hetgeluidsvolume te herstellen.Als het apparaat voor het eerst wordt ingeschakeld, wordt de P.Bass-modus weergegeven welke de basfrequenties versterkt. Druk op detoets P.BASS van de afstandsbediening om de P.bass-modus uit teschakelen. Selecteer "Bass" door op de toets BASS/TREBLE te drukken. Druk binnen 5 seconden op de toets VOL (+ of –), om delaagtonen te regelen. Selecteer "Treble" door op de toets BASS/TREBLE te drukken. Druk binnen 5 seconden op de toets VOL (+ of –), om dehoogtonen te regelen.Wanneer op het hoofdtoestel op de INPUT-toets gedrukt wordt, schakelt de actuele functie naar een andere modus om. Druk herhaaldelijk op de INPUT-toets, om de gewenste functie te kiezen.Opmerking:De backupfunctie kan de opgeslagen zenders een paar uur in het geheugen houden in geval van een stroomstoring of wanneer de stekker uit het stopcontact raakt. Instellen van de klok (Alleen afstandsbediening) In dit voorbeeld wordt de klok ingesteld op 24-uurs (00:00) display. n Inschakelen van de stroom Na gebruik:Druk op de STANDBY/ON toets als u het toestel in de Standby-stand wilt zetten. n Helderheid van de display regelen

Automatische begininstelling van het volume n Volumeregeling n Automatische inschakelfunctie n Functie voor automatisch uitschakelen n Geluidsonderdrukking

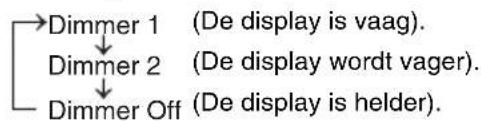

MUTE VOLUMEDIMMERBASS/TREBLEINPUTSTANDBY/ONDimmer 1Dimmer 2Dimmer Off (De display is vaag).(De display wordt vager).(De display is helder). n P.Bass-bediening n Basregeling n Hoogtonenregeling n Functie

Druk op de STANDBY/ON toets om de spanning in te schakelen. Druk op de CLOCK/TIMER toets. Druk binnen 10 seconden op de ENTER-toets. Druk op de toets of als u de dag wilt instellen, druk daarna op de ENTER-toets. -5 -4 +4 +5

USB iPod Line InCD AM(alleen X-HM20) STANDBY/ONTUNING −TUNING ＋CLOCK/TIMERENTER11/5/25 X-HM10_20_Nl.fm Nl-10 Instellen van de klok (Alleen afstandsbediening) (vervolg) Bevestigen van het tijddisplay: Druk op de CLOCK/TIMER toets. De tijdsaanduiding zal circa 5 seconden worden getoond. Opmerking: Wanneer stroomvoorziening is weergegeven nadat het apparaat is weer ingestoken of door vermogensuitval, stel de klok in opnieuw (pagina 9). Gelijk zetten van de klok: Voer "Instellen van de klok" vanaf stap 1 uit. Indien "Clock" niet in stap 2 verschijnt, zal stap 4 (voor het kiezen van de 24- uur of 12-uuraanduiding) worden overgeslagen. Veranderen van het 24- of 12-uursdisplay: Opmerking: De timerinstelling wordt teruggezet indien het netsnoer is verwijderd of ingeval van een stroomuitval. Luisteren naar de iPod, iPhone of iPad (alleen X-HM20) Modellen die iPod, iPhone en iPad ondersteunen:

generation) Opmerkingen: l Dit systeem is ontwikkeld en getest voor de softwareversie van iPod/iPhone/iPad, zoals vermeld op de website van Pioneer (http://pioneer.jp/homeav/ support/ios/eu). l Installatie op uw iPod/iPhone/iPad van andere softwareversies dan de versies die staan vermeld op de website van Pioneer, kan mogelijk leiden tot incompatibiliteit met dit systeem. l Laadaansluitpunt voor de iPod, iPhone en iPad: l Het bericht "Dit toebehoren is niet bestemd voor de iPhone" of iets dergelijks verschijnt mogelijk op het scherm van de iPhone, als: - de batterij bijna op is. - de iPhone niet juist is gedockt (bijv. scheef). Wanneer dit zich voordoet verwijder dan de iPhone en dock hem opnieuw.

Dit product is gemaakt voor de iPhone. Om achtergrondruis te vermijden wanneer de iPod/ iPhone is gedockt, wordt de hoofdtelefoon gedeactiveerd en "HP INVALID" wordt weergegeven. Je kunt ook kortstondige audio-interferentie bij inkomende telefoongesprekken ervaren. 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen. 2 Druk herhaaldelijk op de USB-toets van de afstandsbediening of op de INPUT-toets van de hoofdunit om de USB-functie te selecteren. 3 Sluit de iPod, iPhone of iPad op het apparaat aan. "iPod" verschijnt. 4 Druk op de / (CD/USB / )-toets om de weergave te starten. Opmerking: De Stoptoets ( ) is tijdens de weergave van de iPod, iPhone of iPad niet geldig.

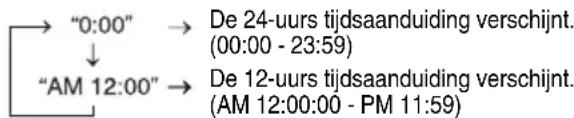

Houd de of toets ingedrukt om de 24-uurs of 12-uurs aanduiding te kiezen en druk dan op de ENTER-toets. De 24-uurs tijdsaanduiding verschijnt. (00:00 - 23:59) De 12-uurs tijdsaanduiding verschijnt. (AM 12:00:00 - PM 11:59)

Druk op de toets of als u de uren wilt instellen, druk daarna op de ENTER-toets. Druk éénmaal op de of toets als u de tijd met 1 uur wilt verhogen. Houd ingedrukt om snel te verhogen.

Druk op de toets of als u de minuten wilt instellen, druk daarna op de ENTER -toets. Druk éénmaal op de of toets als u de tijd met 1 minuut wilt verhogen. 1 Wis alle geprogrammeerde gegevens. [Zie "Terugzetten fabrieksinstellingen, het gehele geheugen wissen" op bladzijde 25 voor details.] 2 Voer de aanwijzingen onder "Instellen van de klok" vanaf stap 1 verder uit. Stand Dockingstation USB-aansluitpunt USB-functie NO YES Overige functie YES NO Stand-by YES NO n iPad-aansluiting (USB-aansluitpunt)

Steek de connector in de iPod, iPhone of iPad. 2 Sluit de iPad met een USB-connector aan op het apparaat. Opmerking: De USB-connector ondersteunt niet VIDEO OUT. n Weergave van de iPod, iPhone of iPad (USB-aansluitpunt)11/5/25 X-HM10_20_Nl.fm

Nl-11 Luisteren naar de iPod, iPhone of iPad (alleen X-HM20) (vervolg) Opmerkingen: Gebruik de adapter die bij uw iPod of iPhone is geleverd. Let op: Trek alle aangesloten accessoires uit de iPod of iPhone, voordat u het toestel in het docking-station zet.

Het geluid schakelt pas over van de iPhone naar het hoofdtoestel nadat het verificatieproces na ongeveer 10 seconden is voltooid.

Bij binnenkomende gesprekken wordt de weergave tijdelijk stopgezet.

Wanneer de oproepen worden beantwoord, kan het gesprek alleen worden gehoord via de ingebouwde luidspreker van de iPhone. Schakel de luidspreker van de iPhone in of neem de iPhone uit de dock als u het gesprek wilt gaan voeren. Verwijder de iPod of iPhone uit het dockingstation of de iPad uit het USB-aansluitpunt. Zelfs tijdens de weergave kunt u dit gerust doen. n Aansluiting iPod en iPhone-adapter (Dockingstation) iPhone- adapter Nr. Beschrijving iPhone Vermogen 12 iPhone 4GB & 8GB & 16GB 15 iPhone 3G, iPhone 3GS 8GB & 16GB & 32GB 19 iPhone 4 16GB & 32GB n De iPod of iPhone-adapter insteken (Dockingstation)

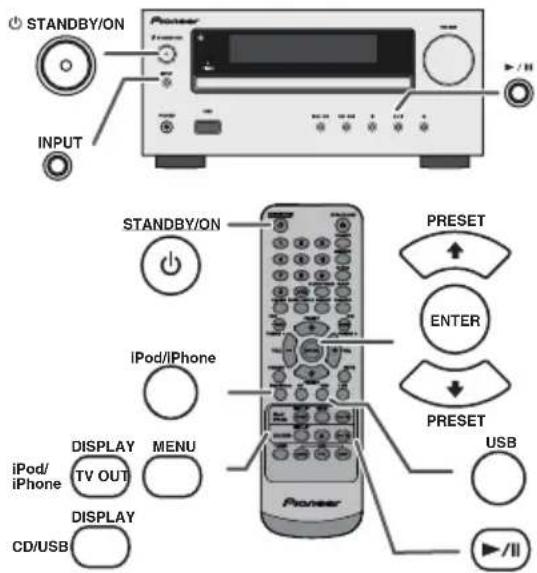

Open het dockingstation voor de iPod en iPhone door het op te lichten. 2 Steek de adapter voor de iPod en iPhone in de unit en sluit uw iPod of iPhone aan. iPhone Dock-aansluiting iPhone (onderkant) Connector voor de iPhone Dock voor de iPhone Adapter voor de iPhone n Verwijderen van de adapter voor de iPod of iPhone (Dockingstation) Steek de punt van een schroevendraaier ("–" type, klein) in het gat van de adapter zoals wordt afgebeeld en neem de adapter naar boven toe uit. n Weergave van de iPod of iPhone (Dockingstation)

Druk op de STANDBY/ON toets om de spanning in te schakelen.

Druk herhaaldelijk op de iPod/iPhone-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de iPodfunctie te kiezen.

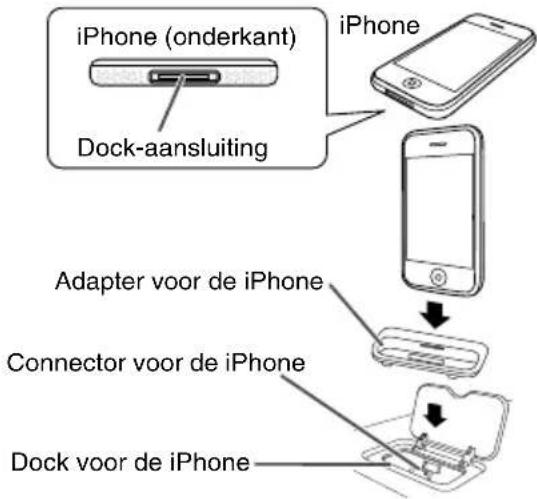

Plaats de iPod of iPhone unit in de dock van de hoofdunit.

Als de instelling TV Out al is ingeschakeld in het videomenu, worden de videobeelden automatisch weergegeven op het TV-scherm wanneer u op de ENTER toets drukt.

De display TV OUT wordt niet via het USB-aansluitpunt ondersteund. (iPad)

Als u de videobeelden weer op het scherm van de iPod of iPhone wilt bekijken, opent u het videomenu met een druk op de MENU toets. Houd daarna de DISPLAY TV OUT-toets langer dan 2 seconden ingedrukt tot "iPod Display" verschijnt.

Wanneer u tijdens het afspelen van videobeelden van de iPod of iPhone op de DISPLAY TV OUT-toets drukt, wordt de weergave van de beelden niet overgeschakeld tussen de iPod en het TV-toestel. Let op:

Trek alle aangesloten accessoires uit de iPod of iPhone, voordat u het toestel in het docking-station zet. l De Stoptoets ( ) van het hoofdapparaat is tijdens de iPod-functie niet geldig. Opmerking: U kunt geen toets op iPod, iPhone of iPad unit gebruiken wanneer u navigeert de iPod of iPhone menu met de afstandsbediening. U kunt het volumeniveau regelen door op de VOL (+ of –) toets op het hoofdtoestel of op de afstandsbediening te drukken.Het afstellen van het volume op de iPod, iPhone of iPad heeft geen effect. Bediening van iPod en iPhone: De hieronder beschreven functies zijn afhankelijk van de iPod en iPhone-generatie, die u gebruikt. Systeem in bedrijf: Als de hoofdunit is ingeschakeld, dan schakelt de iPod, iPhone of iPad automatisch in wanneer deze in de unit zijn gedockt. Systeem uitgeschakeld (stand-by bedrijf): Als de hoofdunit in stand-by staat, gaat de gedockte iPod, iPhone of de aangesloten iPad automatisch over op stand- by. n Videobeelden bekijken op een TV-toestel dat is aangesloten op de iPod of iPhone

Start het afspelen met een druk op de ENTER toets. n Navigeren door de menu’s van de iPod, iPhone of iPad

Druk op de MENU-toets van de iPod/iPhone om het menu op de iPod, iPhone of iPad te bekijken. Als u weer drukt, keert u terug naar het vorige menu.

Selecteer met de PRESET (

) toets een item op het menu en druk daarna op de ENTER toets. n Verscheidene functies van de iPod, iPhone en de iPad Functie Hoofd- toestel Afstandsbediening Bediening Dock USB Weergave iPod/ iPhone CD/USB Druk in de pauzestand. Pauzeren iPod/ iPhone CD/USB Druk tijdens weergave. Hoger/ lager fragment Druk hierop in de afspeel- of in de pauzestand. Als u tijdens de pauzemodus op de toets drukt, start u het afspelen vanaf het fragment van uw keuze door op de toets / te drukken. Snel voorwaarts/ achterwaarts Houd tijdens weergave ingedrukt. Laat de toets los om de weergave te hervatten. Display

Langer dan 2 seconden indrukken om te wisselen tussen de Video Out- display van de iPod en de TV. Herhalen

Hiermee schakelt u herhalen in en uit. Weergave in willekeurige volgorde

Houd deze toets ingedrukt als u weergave in willekeurige volgorde wilt in- en uitschakelen. iPod- menu

iPod/ iPhone iPod/ iPhone Indrukken om de Shufflemodus in en uit te schakelen. iPod Enter

Bevestig de selectie door hier te drukken. iPod Cursor Omhoog/ Omlaag

Nl-13 Luisteren naar een CD of MP3/WMA-disc Dit systeem kan een standaard CD, CD-R/RW in CD- formaat en CD-R/RW met MP3- of WMA-bestanden afspelen, maar kan deze niet opnemen. Bepaalde audio CD-R en CD-RW discs kunnen vanwege de status van de disc of opname-apparatuur niet worden afgespeeld. MP3: MP3 is een compressieformaat. De afkorting staat voor MPEG Audio Layer 3. MP3 is een soort audiocodering voortkomend uit een aanzienlijke compressie van de oorspronkelijke audiobron met zeer weinig verlies van de geluidskwaliteit.

Dit systeem is alleen maar compatibel met MPEG 1 Layer 3 en met VBR bestanden.

Tijdens weergave van een VBR bestand verschilt de tijdteller op het display mogelijk van de werkelijke weergavetijd.

MP3 werkt bij bitsnelheden van 32 kbps tot 320 kbps. WMA: WMA-bestanden zijn Advanced System Format-bestanden welke audiobestanden bevatten die zijn gecomprimeerd met de Windows Media Audio-codec. WMA is ontwikkeld door Microsoft als audioformaat voor Windows Media Player.

De "MP3"- en "WMA"-indicator licht op nadat het toestel de informatie op een MP3- of WMA-disc heeft gelezen.

WMA werkt bij bitsnelheden van 64 kbps tot 160 kbps. Let op:

Plaats niet twee discs in één disclade.

Speel geen discs af met speciale vormen (hart, achthoekig, enz.) Dit kan storingen veroorzaken.

Druk niet op de CD-lade terwijl deze beweegt.

Wanneer de spanning wordt onderbroken met de lade geopend moet u wachten totdat er weer spanning wordt geleverd.

Indien een radio of TV de weergave van de CD stoort, dient u het toestel verder van de TV of radio te plaatsen.

Plaats 8 cm discs beslist in het midden van de disclade.

Vanwege de structuur van de discinformatie, duurt het aflezen van een MP3/WMA disc langer dan bij een normale CD (ongeveer 20 tot 90 seconden). n Disk afspelen

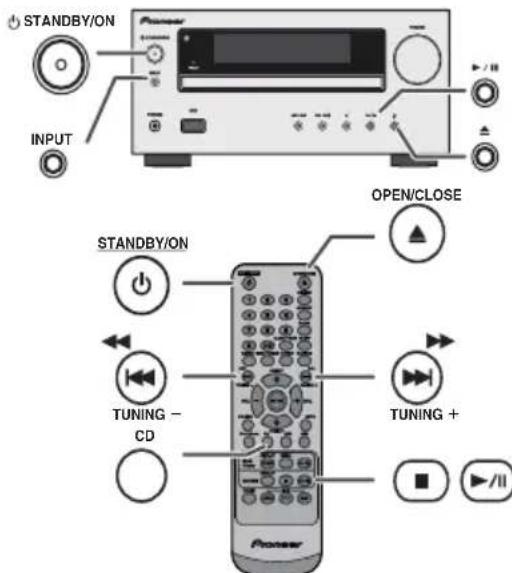

Druk op de STANDBY/ON toets om de spanning in te schakelen.

Druk herhaaldelijk op de CD-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de tunerfunctie te kiezen.

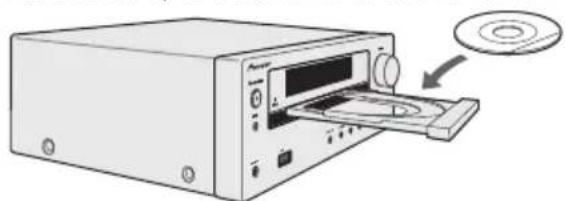

Druk op de toets om de disclade te openen.

Plaats de disc op de disclade met de labelkant boven.

Druk op de toets om de disclade te sluiten.

) toets om de weergave te starten. Nadat het laatste nummer op de disc is afgespeeld zal het toestel automatisch stoppen.

INPUTSTANDBY/ONSTANDBY/ONTUNING −TUNING ＋OPEN/CLOSE

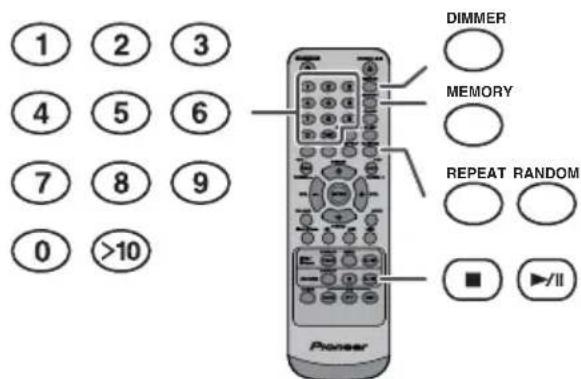

PHONES USB n Diverse discfuncties Functie Hoofd- toestel Afstandsb ediening Bediening Weergave CD/USB Druk tijdens de stopfunctie. Stoppen CD/USB Druk tijdens weergave. Pauzeren CD/USB Druk tijdens weergave. Druk op de / toets om de weergave vanaf het gepauzeerde punt voort te zetten. Hoger/ lager fragment Druk tijdens weergave of de stopfunctie. Als u tijdens de stopmodus op de toets drukt, start u het afspelen vanaf het fragment van uw keuze door op de toets / te drukken. Snel voorwaarts/ achterwaarts Houd tijdens weergave ingedrukt. Laat de toets los om de weergave te hervatten. TUNING −TUNING ＋TUNING −TUNING ＋11/5/25 X-HM10_20_Nl.fm Nl-14 Geavanceerde weergave van een CD of MP3/WMA-disc Met de cijfertoetsen kunnen de gewenste tracks op de huidige schijf worden afgespeeld. Gebruik de cijfertoetsen op de afstandsbediening om de gewenste track te selecteren terwijl de geselecteerde schijf wordt afgespeeld.

Met de cijfertoetsen kunt u tot maximaal nummer 9 selecteren.

Gebruik de ">10" toets om nummer 10 of hoger te kiezen. Opmerkingen:

Een hoger fragmentnummer dan het aantal fragmenten op de disc kan niet worden gekozen.

Direct Search is niet mogelijk tijdens Random Play. Stoppen van de weergave: Druk op de (CD/USB ) toets. In de herhalingsfunctie kan één fragment, alle fragmenten of een geprogrammeerde reeks herhaald worden afgespeeld. Herhalen van één fragment: Druk herhaaldelijk op de REPEAT-toets tot "Repeat One" verschijnt. Druk op de / (CD/USB / ) toets. Herhaling van alle fragmenten: Druk herhaaldelijk op de REPEAT-toets tot "Repeat All" verschijnt. Druk op de / (CD/USB / ) toets. Herhalen van gewenste fragmenten: Voer stap 1 - 5 van "Geprogrammeerde weergave" gedeelte op deze pagina uit en druk vervolgens enkele malen op de REPEAT-toets totdat "Repeat All" verschijnt. Annuleren van de herhaalde weergave: Druk herhaaldelijk op de REPEAT-toets tot "Normal" verschijnt en " " verdwijnt. Opmerking: Tijdens het herhaald afspelen is willekeurig afspelen niet mogelijk. De tracks op de disc kunnen automatisch in willekeurige volgorde worden afgespeeld. Willekeurig weergave van alle nummers: Houd de RANDOM-toets op de afstandsbediening ingedrukt totdat “Random” verschijnt. Druk op de / (CD/USB / ) toets. Annuleren van de willekeurige weergavevolgorde: Druk op de RANDOM-toets totdat de indicator “RDM” verdwijnt. Opmerkingen:

Indien u, tijdens de weergave in willekeurige volgorde, op de -toets drukt, kunt u naar het fragment gaan, dat door de weergave in willekeurige volgorde als het volgende gekozen is. U kunt met de toets echter niet teruggaan naar het vorige fragment. In plaats daarvan zal het begin van het huidige fragment worden opgezocht.

Bij willekeurige weergave worden de fragmenten automatisch kris-kras door elkaar weergegeven. (U kunt niet zelf een bepaalde volgorde voor weergave kiezen.)

Tijdens het willekeurig afspelen is herhaald afspelen niet mogelijk. Let op: Druk na herhaalde weergave beslist op de toets (CD/USB ). De disc zal anders doorlopend worden afgespeeld. U kunt maximaal 32 fragmenten voor weergave in de gewenste volgorde kiezen. n Direct opzoeken van een fragment A. Bijvoorbeeld 13 kiezen

Druk éénmaal op de ">10" toets.

Druk op de "1" toets.

Druk op de "3" toets. B. Bijvoorbeeld 130 kiezen

Druk tweemaal op de ">10" -toets.

Druk op de "1" toets.

Druk op de "3" toets.

Druk op de "0" toets. n Herhaalde weergave REPEAT MEMORY DIMMER RANDOM Ingesteld fragmentnummer n Willekeurige weergave n Geprogrammeerde weergave (CD)

Druk op de MEMORY toets op de afstandsbediening terwijl het toestel gestopt is, om de functie voor het opslaan van een programma in te schakelen.

Selecteer het fragment van uw keuze door op de -toets of op de -toets op de afstandsbediening te drukken.

Druk op de MEMORY toets om het fragmentnummer op te slaan. Ingesteld fragmentnummer11/5/25 X-HM10_20_Nl.fm

Nl-15 Geavanceerde weergave van een CD of MP3/WMA-disc (vervolg) Annuleren van de geprogrammeerde weergavefunctie: Druk op de toets (CD/USB ) wanneer geprogrammeerd afspelen is stopgezet. In de display verschijnt: "Memory Clear" en de complete geprogrammeerde inhoud wordt gewist. Toevoegen van fragmenten aan het programma: Indien er reeds een programma is vastgelegd, zal de "MEM" indicator worden getoond. Druk op de MEMORY- toets. Volg daarna stappen 2 - 3 om tracks toe te voegen. Opmerkingen: l Wanneer een disc wordt uitgeworpen, wordt het programma automatisch geannuleerd. l De geprogrammeerde fragmenten worden niet gewist, wanneer u op de STANDBY/ON toets drukt om de standbyfunctie te activeren of van CD naar een andere bron schakelt. l Willekeurige weergave is niet mogelijk tijdens geprogrammeerde bediening. MP3/WMA-mapmodus (alleen voor MP3/WMA-bestanden) Weergave van een MP3/WMA (Windows Media Audio) bestand Op het Internet existeren veel muziek-websites, waar u MP3/WMA (Windows Media Audio) kunt downloaden. Volg de instructies van de website, hoe u de muziekbestanden kunt downloaden. U kunt deze gedownloade muziekbestanden dan afspelen door ze op een CD-R/RW disc te branden. l Uw downgeloade liedjes/bestanden zijn alleen maar voor persoonlijk gebruik bestemd. Elk ander gebruik van de liedjes, zonder toestemming van de eigenaar, is illegaal. Indien de MP3/WMA-bestanden in verschillende mappen zijn opgenomen, dan wordt voor elke map automatisch een nummer vastgelegd. Deze mappen kunnen geselecteerd worden met de FOLDER toets op de afstandsbediening. Indien zich in de geselecteerde map geen compatibele bestandsformaten bevinden, wordt de map overgeslagen en de volgende map geselecteerd. Voorbeeld: Hoe wordt het mapnummer vastgelegd, wanneer bestanden in MP3/WMA-formaat worden opgenomen, zoals in de afbeelding hier beneden. l De informatie over de volgorde van de mappen en bestanden die op de disc is opgenomen, is afhankelijk van de schrijfsoftware. Het is mogelijk, dat dit toestel de bestanden niet weergeeft in de door ons verwachte afspeelvolgorde. l Bij een CD MP3/WMA kunnen 99 nummers van mappen en 999 bestanden inclusief de mappen met niet afspeelbare bestanden, worden gelezen. De mapmodus kan in-/uitgeschakeld worden met de FOLDER toets op de afstandsbediening. De bestanden, die weergegeven worden bij ingeschakelde mapmodus verschillen van de bestanden, die weergegeven worden bij uitgeschakelde mapmodus.

Herhaal de stappen 2 - 3 voor verdere fragmenten. U kunt maximaal 32 fragmenten programmeren. Druk herhaaldelijk op de MEMORY-toets als u wilt controleren welke fragmenten zijn geprogrammeerd. U kunt de geprogrammeerde fragmenten door een druk op de CLEAR toets wissen indien u een vergissing heeft gemaakt.

Druk op de / (CD/USB / ) toets om de weergave te starten. n Geprogrammeerde weergave (MP3/WMA)

Druk op de MEMORY toets terwijl het toestel gestopt is om de functie voor het opslaan van een programma in te schakelen. 2 Druk op de PRESET

toets op de afstandsbediening, om het gewenste bestand te kiezen. Druk op de of toets op de afstandsbediening om de gewenste fragmenten te kiezen. 3 Druk op de MEMORY toets, om de map en het fragmentnummer te saven. 4 Herhaal de stappen 2 – 3 voor verdere mappen/ fragmenten. U kunt maximaal 32 fragmenten programmeren. 5 Druk op de / (CD/USB / ) toets om de weergave te starten. n Volgorde van de mapweergave

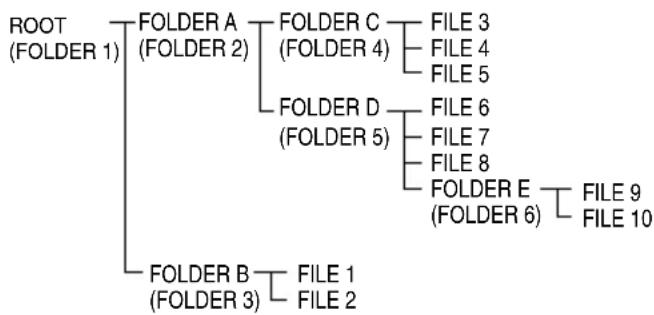

De ROOT map wordt als map 1 vastgelegd. 2 Voor directories binnen de hoofddirectory (directory A en directory B), wordt de eerder op de disc opgenomen directory als directory 2 en directory 3 vastgelegd. 3 Voor de mappen in de map A (map C en map D), wordt de map, die als eerste op de disc is opgenomen, als map 4 och map 5 vastgelegd. 4 Map E in map D wordt als map 6 vastgelegd. ROOT (FOLDER 1) FOLDER A(FOLDER 2)FOLDER B(FOLDER 3)FILE 9FILE 10FILE 3FILE 4FILE 5FILE 6FILE 7FILE 8FOLDER E(FOLDER 6)FOLDER C(FOLDER 4)FOLDER D(FOLDER 5)FILE 1FILE 211/5/25 X-HM10_20_Nl.fm Nl-16 MP3/WMA-mapmodus (alleen voor MP3/WMA-bestanden) (vervolg) Een CD-R/RW afspelen. Opmerking: Wanneer "Not Support" in de display verschijnt, betekent dit, dat een "auteursrechtelijk beschermd WMA-bestand" of een "niet compatibel weergavebestand" geselecteerd is. Luisteren naar USB massaopslagapparaat/ MP3-speler Opmerkingen: l Dit product is niet compatible met MTP- en AAC- bestandssystemen van het USB-apparaat voor massaopslag of de MP3-speler. l Mogelijk werkt bepaalde geheugenapparatuur niet met dit systeem. l De werking van externe geheugenapparatuur (USB- geheugenapparatuur, externe harddisks, etc.) wordt niet gegarandeerd. Opmerking: Weergave pauzeren: Druk op de / (CD/USB / ) toets. n Procedure voor het afspelen van een MP3/ WMA-disc met stand Map ingeschakeld

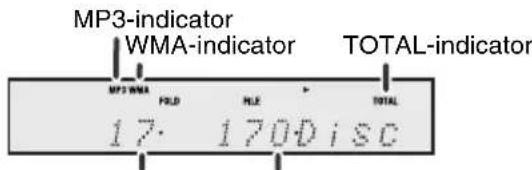

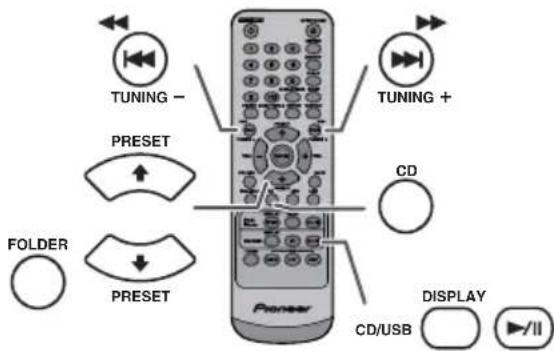

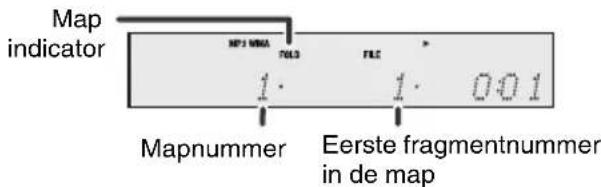

Druk op de CD toets en laad een MP3/WMA-disc. Druk op de FOLDER toets en schijfinformatie wil verschijnen. 2 Druk op de PRESET

toets om de gewenste weergave folder te kiezen. (Mapmodus ingeschakeld) 3 Selecteer het bestand, dat u wilt weergeven door op de of toets te drukken. 4 Druk op de / (CD/USB / ) toets. De weergave begint en de bestandsnaam wordt in de display weergegeven. l Titel, Artiest en Album naam wordt weergegeven als deze gegevens zijn vastgelegd op de disc. l Ingeval van weergave terwijl de mapfunctie is ingeschakeld, drukt u op de toets PRESET

waarna de map tevens in de weergave/pauzemodus kan worden geselecteerd. De weergave/ pauzemodus blijft gehandhaafd in de eerste track van de geselecteerde map. l U kunt de inhoud van de display veranderen door op de CD/USB DISPLAY toets te drukken.

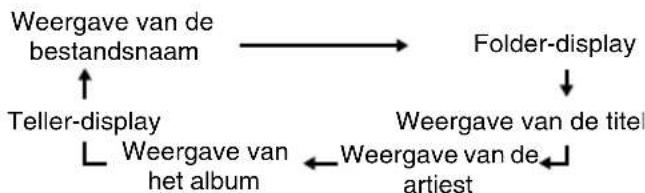

PRESET PRESET FOLDER DISPLAY TUNING − TUNING ＋ CD/USB MP3-indicator WMA-indicator TOTAL-indicator Het totale aantal bestanden Het totale aantal mappen Eerste fragmentnummer in de map Map indicator Mapnummer Weergave van de bestandsnaam Folder-display Weergave van de titel Weergave van het album Teller-display Weergave van de artiest n Weergave van USB/MP3-speler bij uitgeschakelde mapmodus

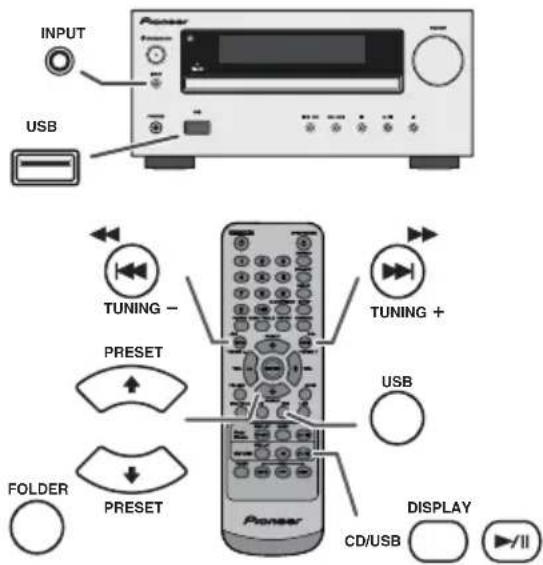

Druk herhaaldelijk op de USB-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de USB-functie te kiezen. Sluit het USB-geheugenapparaat, dat bestanden in MP3/WMA- formaat bevat, aan. Zodra het USB-geheugen aan het hoofdtoestel is aangesloten, wordt de toestelinformatie in de display weergegeven. 2 Selecteer het bestand, dat u wilt weergeven door op de of toets te drukken. 3 Druk op de / (CD/USB / ) toets. De weergave begint en de bestandsnaam wordt in de display weergegeven. l De titel-, de artiest- en de albumnaam worden in de display weergegeven, indien ze op het USB- geheugenapparaat zijn opgenomen. l U kunt de inhoud van de display veranderen door op de CD/USB DISPLAY toets te drukken. INPUT USB USB PRESETPRESETFOLDERTUNING −TUNING ＋DISPLAYCD/USB11/5/25 X-HM10_20_Nl.fm

• Nl-17 Luisteren naar USB massaopslagapparaat/ MP3-speler (vervolg) Opmerkingen: l PIONEER kan niet aansprakelijk worden gesteld voor gegevensverlies, terwijl het USB-geheugentoestel aan het audiosysteem is aangesloten. l In MP3 en/of WMA-formaat gecomprimeerde bestanden kunnen worden afgespeeld, wanneer het apparaat met de USB-aansluiting is verbonden. l Dit USB-geheugenformaat is compatibel met FAT 16 of FAT 32. l PIONEER kan niet garanderen, dat alle USB- geheugenapparaten met dit audiosysteem werken. l USB kabels worden niet aangeraden voor gebruik in dit audio systeem als verbinding naar een USB geheugenapparaat. Gebruik van de USB kabel zal de prestatie van dit audio apparaat beinvloeden. l Dit USB-geheugen functioneert niet via een USB- verdeeldoos. l De USB-aansluiting van dit toestel is niet bedoeld om een computer aan te sluiten, maar voor muziek- streaming met een USB-geheugenapparaat. l Externe HDD-opslag kan niet worden teruggespeeld via de USB terminal. l Indien het aantal gegevens in het USB-geheugen zeer groot is, kan het enige tijd duren om deze gegevens te lezen. l Dit product kan WMA en MP3-bestanden weergeven. Het ontdekt automatisch het bestandstype, dat afgespeeld wordt. Als wordt geprobeerd op dit product een bestand af te spelen dat niet kan worden afgespeeld, verschijnt de aanduiding "Not Support" en wordt het bestand automatisch overgeslagen. Dit zal enkele seconden in beslag nemen. Als abnormale aanduidingen op het scherm verschijnen als gevolg van een ongespecificeerd bestand, zet het apparaat dan uit en weer aan. l Dit product heeft betrekking op USB-massageheugens en MP3-spelers. Toch kunnen storingen optreden door sommige apparaten, om veelvoudige onvoorzienbare redenen. Indien dit gebeurt, schakel dan het apparaat kort uit en weer aan. l De USB ingang is alleen bedoeld voor een directe verbinding met het USB geheugen apparaat zonder gebruik te maken van een kabel. l Gedurende de CD functie, MP3 speler wil niet worden opgeladen. l “Not support” verschijnt in de display als een iPod op een USB-aansluitpunt wordt aangesloten wanneer de USB-functie is geselecteerd. Geavanceerde weergave van USB De volgende functies, zijn dezelfde als voor het afspelen van of CD: Pagina Direct opzoeken van een fragment p. 14
• Herhaalde weergave p. 14
• Weergave in willekeurige volgorde p. 14
• Geprogrammeerde weergave (MP3/WMA) Opmerkingen: l Indien het USB-geheugen niet aangesloten is verschijnt "USB No Media" in de display. l Dit toestel is alleen maar compatibel met het formaat: "MPEG-1 Audio Layer 3". (de aftastfrequentie is 32 kHz, 44,1 kHz, 48 kHz) l De afspeelvolgorde voor MP3-bestanden kan verschillen navenant de schrijfsoftware, die werd gebruikt bij het downloaden van het bestand. l De compatibele bitsnelheid is 32 kbps tot 320 kbps voor MP3 en 64 kbps tot 160 kbps voor WMA. l Gebruik voor MP3/WMA-bestanden de ".MP3"-, ".WMA"-extensie. Bestanden kunnen niet worden weergegeven als er geen MP3/WMA-extensie is. l Afspeellijsten zijn niet compatibel met dit toestel. l Dit toestel kan in de display map- of bestandsnamen met maximaal 32 letters weergeven. l Maximale totale aantal MP3/WMA bestanden is 999. l Totaal aantal gelezen mappen is 99 inclusief de map met niet afspeelbare bestanden. De display toont echter alleen de map met MP3-bestanden. l De afspeeltijd wordt eventueel niet correct in de display weergegeven, wanneer een bestand met variabele bitsnelheid wordt afgespeeld. l De ID3TAG informatie die ondersteunt wordt zijn alleen TITLE, ARTIST en ALBUM. De titelnaam, artiestnaam en albumnaam kunnen worden weergegeven door op de DISPLAY knop te drukken als een bestand wordt teruggespeeld of in de pauzemodus. l Ook WMA-metatags zijn compatibel met de titel-, de artiest- en de albumnaam, die in WMA-bestanden zijn opgenomen. Copyright-beveiligde WMA-bestanden kunnen niet worden afgespeeld. n Weergave van USB/MP3-speler bij ingeschakelde mapmodus p. 15

Druk herhaaldelijk op de USB-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de USB-functie te kiezen. Sluit het USB-geheugenapparaat, dat bestanden in MP3/WMA- formaat bevat, aan. Zodra het USB-geheugen aan het hoofdtoestel is aangesloten, wordt de toestelinformatie in de display weergegeven. 2 Druk op de FOLDER toets en druk op de PRESET

toets, om map, die u wilt weergeven, te selecteren. Om de weergave in de mapfunctie te starten, moet u naar stap 4 gaan. Om de afspeelmap te wisselen, moet u op PRESET

drukken, om een andere map te selecteren. 3 Selecteer het bestand, dat u wilt weergeven door op de of toets te drukken. 4 Druk op de / (CD/USB / ) toets. De weergave begint en de bestandsnaam wordt in de display weergegeven. l De titel-, de artiest- en de albumnaam worden in de display weergegeven, indien ze op het USB- geheugenapparaat zijn opgenomen. l U kunt de inhoud van de display veranderen door op de CD/USB DISPLAY toets te drukken. n Het USB geheugenapparaat uittrekken

Druk op de (CD/USB ) toets om de weergave te stoppen. 2 Trek het USB-geheugenapparaat uit de USB- aansluiting.11/5/25 X-HM10_20_Nl.fm Nl-18 Luisteren naar de radio Opmerkingen: l Bij radiostoring, is het mogelijk dat het automatisch afstemmen automatisch op dat punt blijft staan. l Het automatisch afstemmen zal signalen van zwakke zenders overslaan. l Druk nog eens op de TUNING + of - toets om het automatisch afstemmen te stoppen. l Wanneer u heeft afgestemd op een RDS (Radio Data Systeem), zal eerst de frequentie getoond worden en daarna zal de RDS indicator oplichten. Tenslotte zal de naam van het station getoond worden. l U kunt volautomatisch laten afstemmen op RDS zenders via "ASPM", zie bladzijde 19. Ontvangen van FM stereo uitzendingen: l Selecteer de stereostand door op de TUNER toets te drukken en de "ST" indicator wordt weergegeven. " " en " " wordt getoond indien het FM programma stereo wordt uitgezonden. l Als de FM ontvangst zwak is, drukt u op de TUNER toets en de "ST" indicator gaat uit. De ontvangst wordt nu mono en het geluid zal duidelijker worden. U kunt 40 AM en FM zenders in het geheugen opslaan en deze met een druk op een toets weer oproepen. (Voorkeurzenders) Opmerking: De backup functie kan de opgeslagen zenders een paar uur in het geheugen houden in geval van een stroomstoring of wanneer de stekker uit het stopcontact raakt. 1 Druk de PRESET

toets korter dan 0,5 seconden in om op de gewenste zender af te stemmen. De in het geheugen opgeslagen zenders kunnen automatisch worden afgetast. (Aftasten voorkeuzegeheugen) n Afstemmen

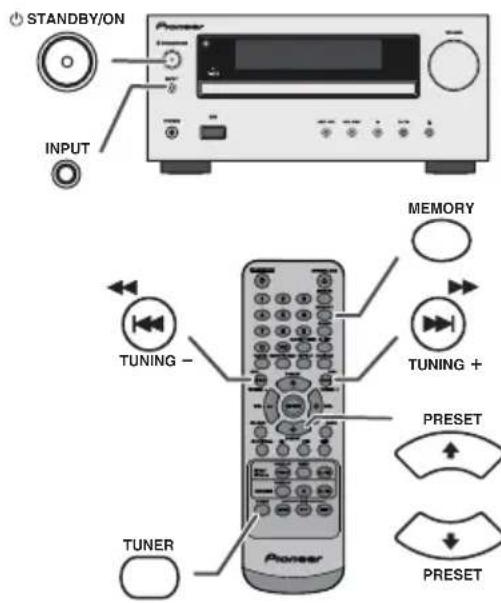

Druk op de STANDBY/ON toets om de spanning in te schakelen. 2 Druk herhaaldelijk op de TUNER toets en kies de frequentieband van uw keuze (FM of AM). 3 Druk op de TUNING + of - toets op de afstandsbediening om de gewenste zender af te stemmen. l Afstemmen met de hand: Druk op de TUNING + of - toets om de gewenste zender af te stemmen. l Automatisch afstemmen: Wanneer de TUNING + of - toets meer dan 0,5 seconden ingedrukt wordt gehouden, zal het automatisch afstemmen beginnen en stoppen bij de eerste zender die ontvangen kan worden.

TUNING −TUNING ＋PRESETPRESETINPUTTUNERMEMORYSTANDBY/ON

n Zenders opslaan in het geheugen

Voer de stappen 1 – 3 uit in "Afstemmen". 2 Druk op de MEMORY toets. 3 Druk binnen 30 seconden op de PRESET

toets om het voorkeurzendernummer te selecteren. Programmeer de zenders op volgorde in het geheugen beginnende met voorkeurzendernummer 1. 4 Druk binnen 30 seconden op de MEMORY toets om deze zender in het geheugen op te slaan. Indien de indicator "MEMORY" en de nummerindicatoren verdwijnen, voordat de zender is opgeslagen, moet u de procedure vanaf stap 2 herhalen. 5 Herhaal de stappen 1 - 4 om andere zenders in te stellen of om een voorkeurzender te wijzigen. Wanneer een nieuwe zender in het geheugen opgeslagen wordt, zal de eerder opgeslagen zender worden gewist. n Instellen van een voorkeurzender n Aftasten van de voorkeuzezenders

Druk op de toets PRESET

toets gedurende minstens 0,5 seconden. Het voorkeuzezendernummer gaat knipperen en er zal op volgorde 5 seconden lang op elk van de geprogrammeerde zenders worden afgestemd. 2 Druk nog een keer op de PRESET

toets wanneer u de gewenste zender gevonden heeft. n Wissen van het gehele ingestelde geheugen

Druk herhaaldelijk op de TUNER-toets van de afstandsbediening of druk op de INPUT-toets van de hoofdunit om de Tunerfunctie te selecteren. 2 Druk in de Tunerfunctie op de CLEAR-toets totdat "Tuner Clear" verschijnt. CLEAR11/5/25 X-HM10_20_Nl.fm

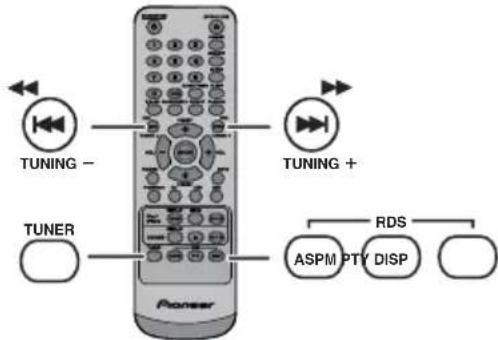

Nl-19 Gebruiken van het Radio Data Systeem (RDS) RDS is een door een groeiend aantal FM zenders aangeboden service. Deze FM zenders sturen met hun reguliere programma's extra signalen mee. Deze signalen bevatten gegevens zoals de naam van de zender en informatie over het soort programma, zoals sport, muziek enz. Wanneer u heeft afgestemd op een RDS zender, zullen "RDS" en denaam van de zender worden getoond. "TP" (Verkeersinformatieprogramma) verschijnt op het display wanneer de zender verkeersinformatie heeft, en "TA" (Verkeersinformatie) verschijnt zodra verkeersinformatie wordt uitgezonden. De aanduiding "PTYI" (Dynamische PTY indicator) zal verschijnen terwijl er een Dynamische PTY zender wordt ontvangen. De RDS kunt u alleen maar regelen met de toetsen op de afstandsbediening. Met elke druk op de RDS DISPLAY toets zal het display als volgt veranderen: Tijdens de ASPM functie zoekt de tuner automatisch nieuwe RDS-zenders zoeken. Er kunnen maximaal 40 zenders worden vastgelegd. Als u al een paar zenders in het geheugen heeft gezet, zal het aantal nieuwe zenders dat u kunt opslaan minder zijn. Voortijdig stoppen van de ASPM functie: Druk tijdens het zoeken naar zenders op de RDS ASPM toets. De reeds in het geheugen opgeslagen zenders worden hier bewaard. Opmerkingen: l Als dezelfde zender op verschillende frequenties uitzendt, zal de sterkst doorkomende frequentie in het geheugen worden opgeslagen. l Een zender met dezelfde frequentie als een reeds in het geheugen opgeslagen zender zal niet worden opgeslagen. l Als er reeds 40 zenders in het geheugen zijn opgeslagen, zal het scannen worden afgebroken. Wanneer u het ASPM-proces wilt herhalen, moet u het geprogrammeerde geheugen wissen. l "END" wordt ongeveer 4 seconden getoond indien er geen zender in het geheugen is vastgelegd. l Als de RDS signalen zeer zwak zijn, is het mogelijk dat de naam van de zender in kwestie niet in het geheugen kan worden opgeslagen. l U kunt dezelfde zendernaam opslaan in verschillende kanalen. l Het is mogelijk dat de zendernamen tijdelijk afwijken in bepaalde gebieden of gedurende bepaalde perioden. Mocht zich een van de volgende gevallen voordoen, dan betekent dit niet dat het toestel defect is: l "PS", "No PS" en een zendernaam worden afwisselend getoond en het toestel functioneert niet juist. l Indien een bepaalde zender niet de juiste signalen uitzendt of aan het testen is, zal de RDS ontvangstfunctie mogelijk niet juist functioneren. l Het is mogelijk dat gegevens zoals de zendernaam niet getoond worden wanneer u afstemt op een RDS zender waarvan het signaal te zwak is. l "No PS", "No PTY" of "No RT" zal ongeveer 5 seconden langknipperen, waarna de frequentie getoond zal worden. n Via RDS verzorgde informatie Wanneer u afstemt op een zender die geen RDS gegevens uitzendt, of op een zeer zwakke RDS zender, zal het display in deze volgorde veranderen: n Gebruiken van het Auto Station Program Memory (ASPM) RDS

TUNING −TUNING ＋TUNERASPM PTY DISP

Zendernaam (PS) Programmatype (PTY) Frequentie Radio Tekst (RT) No PS No PTYFM 98.80 MHzNo RT 1 Druk herhaaldelijk op de TUNER-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de TUNER functie te kiezen. 2 Houd de RDS ASPM-toets op de afstandsbediening ingedrukt. 1 Nadat "ASPM" ongeveer 4 seconden heeft geknipperd, zal het scannen beginnen (87,50 - 108,00 MHz). 2 Wanneer er een RDS zender wordt gevonden, zal de aanduiding "RDS" korte tijd getoond worden en zal de zender in het geheugen worden opgeslagen. 3 Na het scannen zal het aantal zenders dat in het geheugen is opgeslagen 4 seconden worden getoond, waarna 4 seconden lang de aanduiding "END" getoond zal worden. n Opmerkingen aangaande het gebruik van RDS11/5/25 X-HM10_20_Nl.fm Nl-20 Gebruiken van het Radio Data Systeem (RDS) (vervolg) Opmerkingen over radiotekst: l Eerste 14 tekens van radio tekst zullen 4 seconden lang op het display getoond worden, waarna de tekstinformatie over het display zal gaan rollen. l Als u afstemt op een RDS zender die geen radiotekst gegevensuitzendt, zal de aanduiding "No RT" getoond worden wanneer uoverschakelt naar de radiotekst. l Terwijl radio tekst gegevens ontvangen worden, of wanneer de inhoud van de tekst gewijzigd wordt, zal "RT" op het display verschijnen. Opgeven van programmatypes en zenders selecteren (PTY zoeken): U kunt een in het geheugen opgeslagen zender opzoeken door het programmatype op te geven (nieuws, sport, verkeersprogramma enz, zie bladzijde 20). Opmerkingen: l Begin, zodra de display stopt met knipperen, weer bij stap 2. Wanneer het apparaat het gewenste programmatype gevonden heeft, knippert de corresponderende zender gedurende ongeveer 8 seconden en daarna blijft de zendernaam verlicht. l Als u naar hetzelfde programmatype wilt luisteren maar via een andere zender, dient u op de RDS PTY toets te drukken terwijl het kanaalnummer of de zendernaam knippert. Het toestel zal dan de volgende zender opzoeken. l Als er geen zender gevonden kan worden, zal de aanduiding "NOT FOUND" 4 seconden lang getoond worden. Als u het verkeersprogramma selecteert: Als u bij stap 3 het verkeersprogramma (TP) selecteert, zal de aanduiding "TP" verschijnen. (Dit betekent niet dat u nu direct naar verkeersinformatie kunt luisteren.) De aanduiding "TA" zal verschijnen wanneer er verkeersinformatie wordt uitgezonden. Beschrijving van de verschillende PTY (Programmatype) codes, TP (Verkeersinformatieprogramma) en TA (Verkeersinformatie). U kunt de volgende PTY, TP en TA signalen opzoeken en ontvangen. n Oproepen van zenders uit het geheugen

Druk herhaaldelijk op de TUNER-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de TUNER functie te kiezen. 2 Druk op de RDS PTY toets op de afstandsbediening. "SELECT" en "PTY TI" worden afwisselend 6 seconden op het display getoond. 3 Druk binnen 6 seconden op de of toets om het programmatype te selecteren. Door iedere druk op de toets zal het programmatype veranderen. Indien u de toets langer dan 0,5 seconden indrukt, zal het programmatype voortdurend veranderen. 4 Druk op de RDS PTY toets terwijl het gewenste programmatype knipperend wordt getoond (binnen 6 seconden). Nadat het geselecteerde programmatype 2 seconden gebrand heeft, zal de aanduiding "SEARCH" verschijnen en zal het zoeken beginnen. NEWS Korte verslagen van feiten, gebeurtenissen en openbare meningen, reportages en actualiteiten. AFFAIRS Actualiteitenprogramma dat dieper ingaat op het nieuws, in het algemeen met een andere presentatiestijl en een ander concept, inclusief debatten en analyses. INFO Programma met als doel advies te geven, in de breedste zin des woords. SPORT Programma over enig aspect van sport. EDUCATE Programma dat in de eerste plaats bedoeld is om iets van te leren, met de nadruk op de formele kan-ten van het onderwijs. DRAMA Alle hoorspelen en radio-series. CULTURE Programma's over enig aspect van de nationale of regionale cultuur, inclusief taal, theater enz. SCIENCE Programma's over de natuurwetenschappen en technologie. VARIED Voornamelijk gebruikt voor licht amusement praatprogramma's die niet onder een andere categorie vallen. Bijvoorbeeld quizzen, panel-spelletjes, interviews met beroemdheden ed. POP M Commerciële muziek, gewoonlijk beschouwd als populair in het huidige tijdsgewricht, vaak opdui-kend op ranglijsten van platenverkopen van dit moment of uit het recente verleden. ROCK M Hedendaagse moderne muziek, gewoonlijk geschreven en uitgevoerd door jonge muzikanten. EASY M Gemakkelijk in het gehoor liggende hedendaagse muziek, niet zijnde Pop, Rock of Klassiek, noch behorend tot een van de gespecialiseerde muziekstijlen, Jazz, Folk of Country. Muziek in deze categorie is vaak, maar niet altijd, vocaal en gewoonlijk van korte duur. LIGHT M Klassieke Muziek voor een breed publiek, niet speciaal voor afficionado's. Bijvoorbeeld instrumentale muziek en individuele of koorzang. CLASSICS Uitvoeringen van de grote orkestrale werken, symfonieen, kamermuziek enz. inclusief de grote opera's. OTHER M Muziek die niet onder de andere titels valt. Vooral voor specialistische genres als Rhythm & Blues en Reggae. WEATHER Weerberichten, voorspellingen en Meteorologische informatie.11/5/25 X-HM10_20_Nl.fm

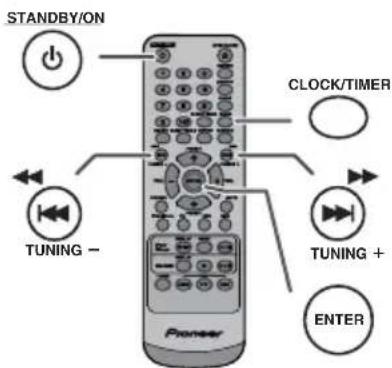

Nl-21 Gebruiken van het Radio Data Systeem (RDS) (vervolg) Timer en inslaaptimer bediening (Alleen afstandsbediening) Timer-gestuurd weergeven: Het toestel schakelt in en speelt de gewenste bron: (CD, TUNER, USB, iPod, LINE IN) op de vooraf ingestelde tijd. Dit toestel heeft 2 timers: ONCE TIMER en DAILY TIMER. Eénmalige timer: De éénmalige timerweergave werkt slechts één keer op de ingestelde tijd. (Indicator " "). Dagelijkse timer: De dagelijkse timerafspeel werkt iedere dag op de ingestelde tijd. Stel de timer bijvoorbeeld in voor gebruik als wekker. (Indicator "DAILY"). Gecombineerd gebruiken van de éénmalige timer en dagelijkse timer: Gebruik bijvoorbeeld de éénmalige timer voor het luisteren naar een radioprogramma en de dagelijkse timer voor het gewekt worden. FINANCE Beursberichten, handel en industrie enz. CHILDREN Programma's voor een jeugdig publiek vooral ter vermaak, minder ter lering. SOCIAL Programma's over mensen en dingen die invloed hebben op individuen en groepen mensen. Inclusief sociologie, geschiedenis, aardrijkskunde, psychologie en maatschappij. RELIGION Alle kanten van overtuiging en geloof met betrekking tot God of Goden, de aard van het bestaan en ethiek. PHONE IN Waarin gewone mensen hun meningen op de radio tot uitdrukking brengen via de telefoon of in een publiek forum. TRAVEL Programma's over reizen naar bestemmingen dicht-bij en veraf, groepsreizen en reisideeën en kan-sen. Niet voor het aankondigen van problemen, vertragingen of wegomleggingen met gevolgen voor het dagelijks verkeer, waarvoor de TP/TA berichten bedoeld zijn. LEISURE Programma's over recreationele activiteiten waar de luisteraar mogelijk aan deel kan nemen. Bijvoorbeeld tuinieren, vissen, antiek verzamelen, kokke-rellen, eten en wijn enz. JAZZ Polyfone syncopatische muziek gekarakteriseerd door improvisatie. COUNTRY Liedjes die ontstaan zijn in het zuiden van de Verenigde Staten of de muzikale traditie van die regio voortzetten, gekarakteriseerd door een gemakkelijk in het gehoor liggende melodie en een tekst met een verhaal. Gekenmerkt door een gemakkelijk in het gehoor liggende melodie en tekst met een verhaal. NATION M Actuele populaire muziek uit het land of de regio zelf in de landstaal, in contrast tot internationale populaire muziek die gewoonlijk geïnspireerd is op Amerikaanse of Engelse muziek en in het Engels wordt uitgevoerd. OLDIES Muziek uit de zogeheten "gouden tijd" van de populaire muziek. FOLK M Muziek die geworteld is in de muzikale traditie van een bepaald volk, gewoonlijk uitgevoerd op akoestische instrumenten. De teksten zijn soms gebaseerd op historische gebeurtenissen of personen. DOCUMENT Programma's die van doen hebben met feitelijke zaken, gepresenteerd in een onderzoekende stijl. TEST Uitgezonden wanneer ontvangers of noodzendapparatuur getest worden. ALARM Noodbericht, uitgezonden onder uitzonderlijke omstandigheden om te waarschuwen voor gebeurtenissen die een publiek gevaar vertegenwoordigen. TP Uitzendingen met verkeersinformatie. TA Er wordt verkeersinformatie uitgezonden. 1 Stel de dagelijkse timer in (bladzijde 21). 2 Stel de Once Timer in (bladzijde 21).

STANDBY/ONTUNING −TUNING ＋CLOCK/TIMERENTER

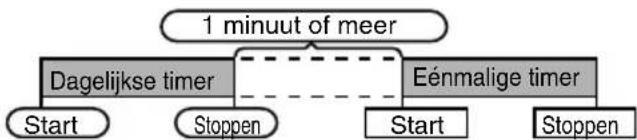

Eénmalige timer Dagelijkse timer Start Stoppen 1 minuut of meer Start Stoppen11/5/25 X-HM10_20_Nl.fm Nl-22 Timer en inslaaptimer bediening (Alleen afstandsbediening) (vervolg) Opmerkingen: l Selecteer “USB” of “LINE IN” in stap 5 tijdens uitvoering van de Timer-weergave als een ander apparaat op het USB-aansluitpunt is aangesloten. l Dit toestel schakelt zichzelf nu in of schakelt automatisch naar stand-by. Het aangesloten apparaat wordt echter niet aan- of uitgeschakeld. Volg stap "Annuleren van de timer wordt gecontroleerd" op deze bladzijde als u timerweergave wilt stoppen. De instelling van de timer wordt gecontroleerd: Annuleren van de timer wordt gecontroleerd: Opnieuw gebruiken van de vastgelegde timerinstelling: De gemaakte timerinstelling blijft in het geheugen vastgelegd. Voer de volgende handelingen uit om dezelfde instelling opnieuw te gebruiken. Opmerking: The instelling van de tijd voor teruggezet als het netsnoer wordt verwijderd of ingeval van een stroomuitval. n Timer-gestuurde weergave Voor u de timer in gaat stellen: l Controleer dat de juiste tijd voor de klok is ingesteld (zie bladzijde 9). U kunt de timerfunctie niet gebruiken indien niet ingesteld. l Voor timer-gestuurde weergave: Kies wat u wilt weergeven: steek de USB in, laad discs of plaats de iPod in de dock. 1 Druk op de STANDBY/ON toets om de spanning in te schakelen. 2 Houd de CLOCK/TIMER-toets ingedrukt. 3 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets. 4 Druk binnen 30 seconden op de of toets om "Time set" te kiezen en druk op de ENTER toets. 5 Druk op de toets of als u een bron voor timer- weergave (CD, TUNER, USB, iPod, AUDIO IN, LINE IN) wilt selecteren. Druk op de ENTER-toets. Als u de tuner als bron kiest, moet u met de of toets een zender kiezen en vervolgens op de ENTER toets drukken. "No Preset" wordt getoond als er geen zender is vastgelegd en de timerinstelling wordt geannuleerd. 6 Druk op de toets of als u de dag wilt instellen, druk daarna op de ENTER -toets. 7 Druk op de ENTER-toets om de tijd in te stellen. Druk op de toets of en druk vervolgens op de ENTER-toets. 8 Druk op de toets of als u de minuten wilt instellen, druk daarna op de ENTER -toets. 9 Stel de stoptijd in zoals in stappen 7 en 8 hierboven. 10 Het volume kan met gebruik van de toets VOL (+ of -) worden afgesteld, en vervolgens drukt u op de ENTER- toets. 11 Druk op de STANDBY/ON toets als u het toestel in de Standby-stand wilt zetten. De "TIMER" indicator licht op en het toestel staat gereed voor timerweergave. 12 Wanneer de ingestelde tijd bereikt wordt, zal de weergave beginnen. Het volume wordt geleidelijk tot het ingestelde niveau verhoogd. De timer indicator knippert tijdens timerweergave. 13 Wanneer de voor de timer ingestelde eindtijd is bereikt, zet het systeem zichzelf in standby. Eénmalige timer: De timer wordt geannuleerd. Dagelijkse timer: De timer werkt elke dag op dezelfde tijd. Dit gaat door totdat de instelling voor de dagelijkse timer wordt geannuleerd. Annuleer daarom de dagelijkse timer indien u deze niet wilt gebruiken. 1 Schakel de stroom in en houd de CLOCK/TIMER-toets ingedrukt. 2 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets. 3 Druk binnen 30 seconden op de toets of om "Timer Call" te selecteren en druk dan op de ENTER- toets. 1 Schakel de stroom in en houd de CLOCK/TIMER-toets ingedrukt. 2 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets. 3 Druk binnen 30 seconden op de toets of om "Timer Off" te selecteren en druk dan op de ENTER- toets. De timer wordt geannuleerd (de gemaakte instellingen worden echter niet gewist). 1 Schakel de stroom in en houd de CLOCK/TIMER-toets ingedrukt. 2 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets. 3 Druk binnen 30 seconden op de toets of om "Timer On" te selecteren en druk dan op de ENTER- toets. 4 Druk op de STANDBY/ON toets als u het toestel in de Standby-stand wilt zetten.11/5/25 X-HM10_20_Nl.fm

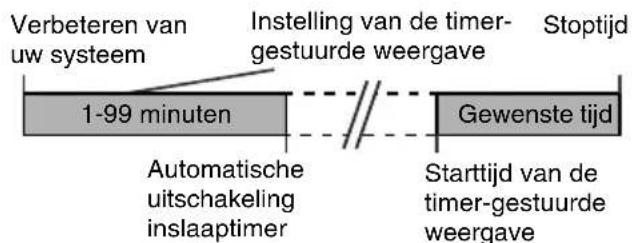

Nl-23 Timer en inslaaptimer bediening (Alleen afstandsbediening) (vervolg) De radio, compact disc, iPod, USB en Line In kunnen alle automatisch worden uitgeschakeld. Controleren van de resterende slaaptijd: Annuleren van de inslaaptimer: Druk op de STANDBY/ON toets terwijl "SLEEP" wordt getoond. Ga als volgt te werk om de inslaaptimer te annuleren zonder het systeem standby te schakelen. In slaap vallen en timerweergave: U kunt bijvoorbeeld met het geluid van de radio in slaap vallen en de volgende ochtend door een CD gewekt worden. Hoofdtelefoon l Draai het volume niet op volle sterkte, wanneer u het apparaat inschakelt en luister naar muziek bij matige geluidsniveaus. Excessieve geluidsdruk uit oor- en hoofdtelefoons kan gehoorverlies veroorzaken. l Zet het volume laag voor u de hoofdtelefoon aansluit of uit het toestel haalt. l Let er op dat de gebruikte hoofdtelefoon een 3,5 mm diameter stekker heeft en een impedantie tussen de 16 en 50 Ohm. De aanbevolen impedantie is 32 Ohm. l Door een hoofdtelefoon aan te sluiten, worden de luidsprekers automatisch uitgeschakeld. Stel het volume in met de VOLUME regelaar. l Alleen X-HM20: Er is geen geluid hoorbaar vanuit de iPod/iPhone via de hoofdtelefoons die op het apparaat zijn aangesloten. “HP INVALID” verschijnt op de display als de hoofdtelefoons worden aangesloten wanneer de iPod/iPhone-functie is geselecteerd. n Slaaptimer

Geef de gewenste geluidsbron weer. 2 Druk op de SLEEP-toets. 3 Druk binnen 5 seconden op de cijfertoets om de tijd in te stellen. (1 minuut ~ 99 minuten) 4 Druk op de ENTER-toets. "SLEEP" zal verschijnen. 5 Het toestel schakelt automatisch standby nadat de ingestelde tijd is verstreken. Het volume zal 1 minuut voor de inslaaptimer afgelopen is, worden verlaagd. 1 Druk wanneer "SLEEP" wordt getoond op de toets SLEEP. 1 Druk wanneer "SLEEP" wordt getoond op de toets SLEEP. 2 Druk de "0" toets twee keer binnen 5 seconden tot "SLEEP 00" verschijnt. n Gebruik van de timer en de inslaaptimer samen

Stel de slaaptijd in (zie hierboven, stappen 1 - 5). 2 Stel de timer voor het afspelen in, terwijl de inslaaptimer is ingesteld (stappen 2 - 9, bladzijde 22). Gewenste tijd 1-99 minuten Automatische uitschakeling inslaaptimer Verbeteren van uw systeem Instelling van de timer- gestuurde weergave Stoptijd Starttijd van de timer-gestuurde weergave11/5/25 X-HM10_20_Nl.fm Nl-24 Tabel probleemoplossing Veel vermeende problemen kunnen door de gebruiker zelf worden opgelost, zonder een reparateur in te schakelen. Als er iets mis lijkt met dit product, dient u eerst de onderstaande punten te controleren voor u contact opneemt met uw erkende PIONEER dealer of servicecentrum. n Algemeen Symptoom Mogelijke oorzaak l De juiste tijd is niet voor de klok ingesteld. l Is er een stroomstoring geweest? Stel de klok opnieuw in. (zie bladzijde 9) l Het toestel reageert niet na een druk op een toets. l Zet het toestel in de standby-stand en zet het vervolgens weer aan. l Als het toestel nog steeds niet naar behoren functioneert, dient u het te resetten. (zie bladzijde 25) l Geen geluid. l Staat het volumeniveau op "Min"? l Is de hoofdtelefoon aangesloten? l Sluiten de luidsprekersnoeren kort? n CD-speler Symptoom Mogelijke oorzaak l Terugspelen start niet. l De weergave stopt halverwege of verloopt niet naar behoren. l Zit de disc misschien ondersteboven in het toestel? l Voldoet de disc aan de standaarden? l Is de disc vervormd of bekrast? l Het weergegeven geluid slaat over of stopt middenin een fragment. l Is het toestel onderhevig aan trillingen? l Is de disc erg vuil? l Heeft zich wellicht condens gevormd binnenin het toestel? n Afstandsbediening Symptoom Mogelijke oorzaak l De afstandsbediening werkt niet. l Zit de stekker van het toestel in het stopcontact? l Zijn de batterijen met de polen in de juiste richting ingezet? l Zijn de batterijen leeg? l Is de afstand of de hoek verkeerd? l Valt er sterk licht op de sensor voor de afstandsbediening? n Tuner Symptoom Mogelijke oorzaak l De tuner produceert continu rare geluiden. l Staat het toestel dicht bij een TV of computer? l Is de FM-antenne of AM- ringantenne juist geplaatst? Plaats de antenne verder uit de buurt van het netsnoer indien te dicht bij elkaar. n USB Symptoom Mogelijke oorzaak l Apparaat kan niet worden gedetecteerd. l Is er een MP3/WMA bestand beschikbaar?

Is het apparaat correct verbonden? l Is het een MTP apparaat? l Bevat het apparaat alleen AAC bestanden? l Terugspelen start niet. l Is het een auteursrechtelijk beschermd WMA bestand? l Is het een ongeschikt MP3- bestand? l De verkeerde tijd wordt weergegeven. l De verkeerde bestandsnaam wordt weergegeven. l Wordt een bestand met variabele bitsnelheid weergegeven?

Is de naam in Chinese of Japanse letters geschreven? n iPod en iPhone (alleen X-HM20) Symptoom Mogelijke oorzaak l Er is geen geluid te horen. Op de TV/monitor verschijnt geen beeld.

De iPod of iPhone speelt niet. l De iPod of iPhone is niet correct aan het apparaat aangesloten. l Zit de stekker van het toestel in het stopcontact? l De videokabel is niet correct aangesloten. l De keuze voor de TV/monitor- ingang is niet correct ingesteld. l De iPod TV uit functie is nog niet ingesteld naar uitvoer video.

Er is geen geluid hoorbaar vanuit de iPod/iPhone via de hoofdtelefoons die op het apparaat zijn aangesloten. l De iPod of iPhone wordt niet opgeladen. l De iPod of iPhone maakt niet volledig contact met de aansluiting. l U gebruikt een iPod (3

generatie). l De iPod of iPhone is niet ondersteund. Zie pagina 10 voor compatibele modellen. l De iPod of iPhone kan niet worden opgeladen terwijl het hoofdapparaat op de USB- stand staat.

Nl-25 Tabel probleemoplossing (vervolg) Door plotselinge temperatuurverschillen en opslag of gebruik in een zeer vochtige ruimte wordt condens in het toestel (CD-pickup, enz.) of op de zender van de afstandsbediening gevormd. Condensatie kan storingen in de functie van het apparaat veroorzaken. U moet in geval van condensvorming de stroom ingeschakeld laten zonder een CD geplaatst en wachten totdat normale weergave weer mogelijk is (ongeveer 1 uur). Veeg condens met een zachte doek van de zender van de afstandsbediening alvorens deze voor bediening te gebruiken. Wanneer dit product wordt blootgesteld aan sterke invloeden van buitenaf (mechanische schokken, abnormale statische elektriciteit, abnormale netspanning als gevolg van blikseminslag, enz.) of wanneer het toestel onjuist bediend wordt, is het mogelijk dat er storingen optreden. Als zich een dergelijk probleem voordoet, dient u het volgende te doen: 1 Zet het toestel uit (standby) en vervolgens weer aan.

Indien het toestel bij het vorige proces niet teruggezet is, trek de stekker van het toestel dan uit het stopcontact en steek hem weer erin, en schakel dan het toestel weer aan. Opmerking: Indien geen van de handelingen het toestel weer herstelt, moet u het gehele geheugen terugstellen. Let op: Deze handeling wist alle in het geheugen opgeslagen gegevens, inclusief de klok-en timer-instellingen, voorkeuzezenders en CD programma's. Verwijder de iPod, het USB-geheugenapparaat en de disc uit het toestel. Schakel het apparaat dan in de standby- modus. Wanneer u het toestel draagt met de iPod in de dock of een USB-geheugenapparaat of disc geplaatst, zou het toestel beschadigd kunnen raken. Compact Discs zijn redelijk duurzaam, maar door vuil op het oppervlak van het schijfje kan er een afleesfout ontstaan. Volg de onderstaande richtlijnen zodat u maximaal kunt profiteren van uw CD collectie en uw speler. l Schrijf niet op het schijfje, vooral niet op de kant zonder label, waar het signaal op staat. Maak geen markering van enigerlei soort op dit oppervlak. l Stel de CD's niet bloot aan overmatige warmte of vochtigheid, of aan direct zonlicht. l Pak een CD altijd vast aan de rand, en nooit aan het plaatoppervlak. Vingerafdrukken, vuil of water op de CD kan storingen bij het aflezen van de CD-signalen veroorzaken. Als een CD vuil is en daardoor niet goed speelt, maak deze dan schoon door met een zachte, droge doek van het middenpunt uit naar de rand toe te vegen. Onderhoud Neem de behuizing van tijd tot tijd af met een zachte doek en een slap sopje en wrijf na met een droge doek. Let op: l Gebruik geen chemische middelen voor het reinigen (benzine, verfverdunner enz.). Hierdoor kan de behuizing beschadigd raken. l Probeer in geen geval het binnenwerk van het toestel te smeren. Dit kan storingen veroorzaken. n Condensatie n Als er zich een probleem voordoet n Terugzetten fabrieksinstellingen, het gehele geheugen wissen

Druk op de ON/STAND-BY-toets om het apparaat in te schakelen. 2 Druk herhaaldelijk op de LINE-toets van de afstandsbediening of op de INPUT-toets van de hoofdunit om de LINE IN-functie te selecteren. 3 Druk in de LINE IN-functie op de toets van de hoofdunit en houd de toets ingedrukt totdat "RESET" verschijnt. n Voor u het toestel verplaatst n Zorg voor uw CD's n Reinigen van de behuizing NEE JA Juist11/5/25 X-HM10_20_Nl.fm Nl-26 Technische gegevens PIONEER behoudt zich het recht voor om het ontwerp en de technische gegevens aan te passen terwille van productverbeteringen zonder mededeling vooraf. De waarden gegeven in het gedeelte "Technische gegevens" zijn gebaseerd op een gemiddeld model van de productielijn. Er kunnen echter lichte afwijkingen bestaan per individueel toestel. n Algemeen Voedingsbron Wisselstroom 220 V tot 240 V, 50 Hz/60 Hz Stroomverbruik Stroom ingeschakeld: 45 W (X-HM20) 30 W (X-HM10) Stroom standby: 0,4 W Afmetingen Breedte: 215 mm Hoogte: 99 mm Diepte: 300 mm Gewicht 3,8 kg (X-HM20) 3,7 kg (X-HM10) n Versterker Uitgangsvermogen RMS: 15 W + 15 W (1 kHz,10% T.H.D., 4 Ohm) Uitgangsaansluitingen Luidsprekers: 4 Ohm 20 Hz tot 20 kHz Video-uitgang (alleen X-HM20): 1 Vp-p Hoofdtelefoon: 16 Ohm (aanbevolen: 32 Ohm) Ingangsaansluitingen Lijn in (analoge invoer): 500 mV/47 kOhm n CD-speler Type Multi CD-speler voor één disc Signaalaflezing Geen contact makende, 3-straals halfgeleider laser leeskop D/A Omzetter Multi bit D/A omzetter Frequentiebereik 20 Hz tot 20.000 Hz Dynamisch bereik 90 dB (1 kHz) n USB USB-ontvanger interface l Werkt met USB 1.1 (Volledige snelheid)/2.0 Massapslagklasse l Ondersteunt alleen Bulk en CBI protocol. Compatibel bestand l MPEG 1 Layer 3 l WMA (Niet DRM) Compatibele bitsnelheid l MP3 (32 kbps tot 320 kbps) l WMA (64 kbps tot 160 kbps) Overige l Maximale totale aantal MP3/ WMA bestanden is 999. l Maximale totale aantal mappen is 99 INCLUSIEF rootindex. l De ID3TAG informatie die ondersteunt wordt zijn alleen TITLE, ARTIST en ALBUM. l Ondersteuning ID3TAG versie 1 en versie 2. Ondersteuning bestands-systeem l Ondersteuning USB apparaten met Microsoft Windows/DOS/FAT 12/FAT 16/FAT 32. l 2 kbyte bloklengte voor sector. n Tuner Frequentiebereik FM: 87,5 MHz tot 108 MHz AM: 522 kHz tot 1.620 kHz Vooringesteld 40 (FM en AM station) n Luidspreker X-HM20 Type 2-weg type luidsprekersysteem Tweeter van 5 cm Woofer van 10 cm Maximum ingangsvermogen 15 W Impedantie 4 Ohm Afmetingen Breedte: 132 mm Hoogte: 260 mm Diepte: 173 mm Gewicht 2,0 kg/per stuk X-HM10 Type 2-weg type luidsprekersysteem Piezoelectric Tweeter Woofer van 10 cm Maximum ingangsvermogen 15 W Impedantie 4 Ohm Afmetingen Breedte: 132 mm Hoogte: 260 mm Diepte: 158 mm Gewicht 1,6 kg/per stuk11/5/25 X-HM10_20_Nl.fm

Nl-27 Mededeling Informatie over iPod/iPhone/iPad: "Gemaakt voor iPod", "Gemaakt voor iPhone" en "Gemaakt vooriPad" wil zeggen dat een elektronische accessoire speciaalontwikkeld is voor verbinding met respectievelijk een iPod, iPhoneof iPad, en door de maker gewaarborgd is als conform de Applewerkingsnormen. Apple is niet verantwoordelijk voor de werking vandit apparaat en voor het voldoen aan de veiligheidsnormen enwettelijke normen. Houd er rekening mee dat het gebruik van ditaccessoire met iPod of iPhone invloed kan hebben op de draadlozeprestatie.iPad, iPhone et iPod sont des marques commerciales d’Apple Inc.,déposées aux États-Unis et dans d’autres pays. © 2011 PIONEER CORPORATION. Alle rechten voorbehouden.11/5/25 X-HM10_20_Anki_Ru.fm
