GEBRUIKSAANWIJZING MD 2867 MEDION

5. Verstelbare voeten

VEILIGHEIDSAANWIJZINGEN Lees de veiligheidsaanwijzingen aandachtig door voordat u het apparaat in gebruik neemt. Neem de waarschuwingen op het apparaat en in de handleiding in acht. Bewaar de handleiding altijd binnen handbereik. Wanneer u het apparaat verkoopt of doorgeeft aan derden, dient u beslist ook de handleiding te overhandigen. Apparaten met koelgas R600a zijn zeer milieuvriendelijk, maar ook licht ontvlambaar. Tijdens het transport en het installeren dient men er zorgvuldig op te letten dat het koelsysteem niet beschadigd wordt. Als het toch beschadigd raakt, moet open vuur worden vermeden. Ventileer de ruimte waarin het apparaat staat enkele minuten goed.

• Oude apparaten bevatten koel- en isolatiegas en moeten volgens de voorschriften worden afgevoerd. Lever oude apparaten in bij een lokaal inleveringspunt. Neem contact op met de lokale instanties als u nog vragen heeft. Zorg ervoor dat de buisleidingen niet beschadigd raken totdat het apparaat correct is afgevoerd.

• Verbied kinderen met het apparaat te spelen. Ga nooit op het apparaat zitten of aan de draaiende deur hangen.

• Gebruik geen scherpe metalen voorwerpen om ijs te verwijderen. Deze kunnen de koelkast onherstelbaar beschadigen.

• Sterke drank moet goed afgesloten en verticaal in de koelkast worden bewaard.Veiligheidsaanwijzingen 6 KOEL-DIEPVRIESCOMBINATIE MD 2867 Sluit de koelkast uitsluitend aan op een goed bereikbaarstopcontact van 230V ~ 50Hz dat zich in de buurt van de opstelplaats bevindt.

• De koelkast niet met natte handen aansluiten op het stroomnet.

• De kabel niet oprollen of knikken. Om brandgevaar en oververhitting te voorkomen, mogen er geen adapters, verlengkabels of verdeelstekkers worden gebruikt.

• In de koelkast mogen geen elektrische apparaten worden gebruikt.

• Gebruik het apparaat niet wanneer de aansluitkabel is beschadigd. Trek in dat geval direct de stekker uit het stopcontact en laat de kabel repareren door een elektricien, om gevaren te voorkomen. Aanwijzingen over het koelsysteem Het koelsysteem van het apparaat bevat het koelmiddel R600a (CFKW- EN FKW-vrij). Neem bij gebruik voor bedrijfsdoeleinden de voor het bedrijf geldende bepalingen in acht. Het koelsysteem is gecontroleerd op dichtheid. Dit product voldoet aan de geldende veiligheidsbepalingen voor elektrische apparaten.Veiligheidsaanwijzingen NL-7

IInformatie over het koelmiddel Koel- en diepvriesapparaten met het ozon- onschadelijke koelmiddel R600a in het koelsysteem en met pentaan in de isolatieleidingen bevatten geen chloor. Koelmiddel R600a Daarom zijn ze 100% CFKW-VRIJ, onschadelijk voor de ozonlaag en daardoor ook onschadelijk voor de beschermende laag rond de aarde die bescherming biedt tegen schadelijke UV-straling. Deze apparaten zijn herkenbaar aan de vermelding "Koelmiddel R600a" op het typeplaatje. Als u een dergelijk apparaat bezit, dient u ervoor te zorgen dat de buisleidingen aan de achterkant van uw koel- of diepvriesapparaat niet beschadigd raken, omdat R600a dat vrijkomt in geringe mate kan bijdragen aan het broeikaseffect. Dit geldt zowel voor het transport als voor de gehele levensduur van het apparaat. Zorg er bij deze apparaten voor dat ze doelmatig en vakkundig worden afgevoerd conform de plaatselijke regels. Het milieu wordt zo ontzien. Aanwijzingen voor de afvoer Afvoeren van het oude apparaat Uitgediende apparaten dienen direct vakkundig te worden afgevoerd. Trek de stekker uit het stopcontact en snij de aansluitkabel doormidden. Verwijder het snapslot of grendelslot - zo voorkomt u dat spelende kinderen zichzelf opsluiten en in levensgevaar raken. Milieuaanwijzingen De isolatieleidingen en het koelsysteem van oude koel- en vriesapparaten bevatten chloorfluorkoolwaterstoffen (CFKW). Als dit CFKW vrijkomt, kan het de ozonlaag van de atmosfeerVeiligheidsaanwijzingen 8 KOEL-DIEPVRIESCOMBINATIE MD 2867 beschadigen. Lever uw oude apparaat daarom in bij het desbetreffende lokale inleveringspunt. Zorg ervoor dat de buisleidingen van uw koel- of vrieskast niet beschadigd raken. Afvoeren van de verpakking van het nieuwe apparaat Alle voor uw nieuwe apparaat gebruikte verpakkingsmaterialen kunnen zonder gevaren worden afgevoerd. Het karton kan in kleine stukken bij het oud papier worden gedaan. De folie is van polyethyleen (PE) en de vulling is van CFKW-vrij polystyreen (PS). Wanneer u deze waardevolle stoffen afgeeft bij een recyclingcentrum, kunnen ze worden bewerkt en opnieuw worden gebruik. Alle gebruikte grondstoffen zijn onschadelijk voor het milieu! Ze kunnen zonder gevaar bij het huisvuil worden gedaan of in een vuilverbrandings- installatie worden verbrand! Bij uw gemeente kunt u het adres opvragen van het dichtstbijzijnde recyclingcentrum waar u het oude apparaat en de verpakking kunt afgeven.NL-9

Voordat u het apparaat aansluit op het stroomnet, dient u de stroomsoort en de spanning van de opstelplaats te vergelijken met de gegevens op het typeplaatje. Na het transport moet het apparaat 3 uur rechtop staan voordat u het aansluit. De fabrikant is niet verantwoordelijk voor ondeskundige installatie of bedienings- fouten. De hieruit voortvloeiende service- kosten worden ook tijdens de garantie- periode in rekening gebracht.Installeren en aansluiten van het apparaat 10 KOEL-DIEPVRIESCOMBINATIE MD 2867 Opstellen van de koelkast

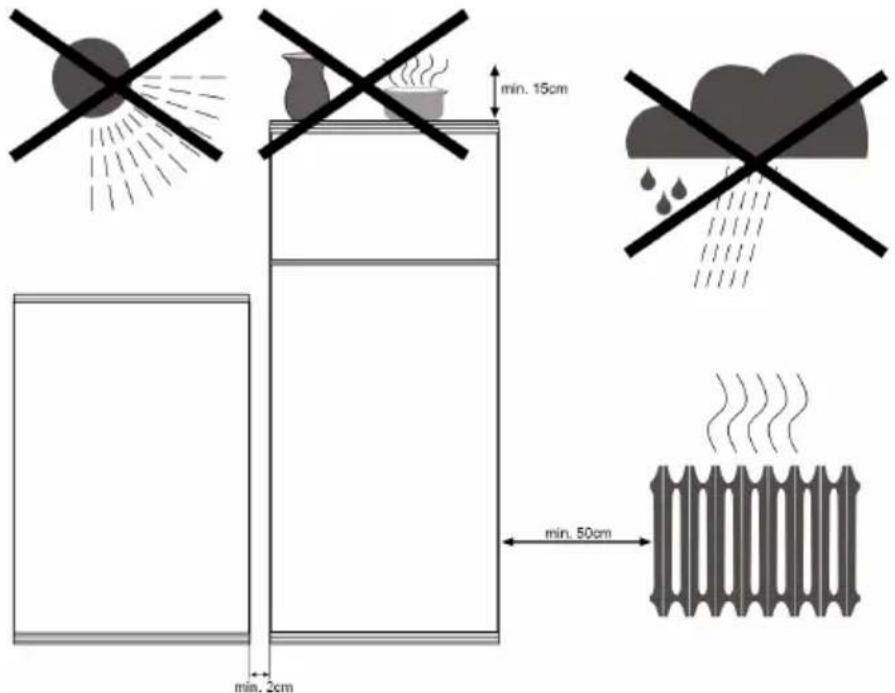

• De koelkast mag niet worden blootgesteld aan direct zonlicht of aan andere thermische invloeden.

• Het apparaat mag niet buiten staan.

• Zet geen zware of grote aantallen voorwerpen op het apparaat.

• Zet geen bijzonder hete levensmiddelen of schotels op het apparaat. Het oppervlak kan beschadigd raken.

• Plaats het apparaat niet in de buurt van warmtebronnen. Als dit onvermijdelijk is, dient u een minimumafstand van 50 cm aan te houden t.o.v. radiatoren en gas- en kolenovens, en 5 cm t.o.v. elektrische ovens. De noodzakelijke luchtcirculatie mag niet worden gehinderd.

• De afstand tot het plafond moet minstens 15 cm bedragen.

• Als u het apparaat naast een andere koelkast ofInstalleren en aansluiten van het apparaat NL-11

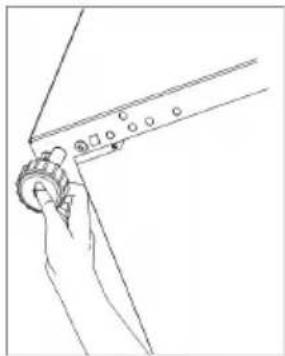

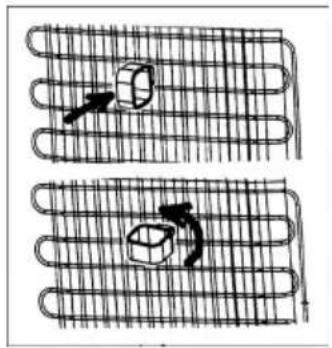

een diepvrieskist plaatst, moet een afstand van 2 cm worden aangehouden om condensatie te voorkomen. Afstand tot de muur Monteer de muurafstandhouder op het bovenste gedeelte van de condensator (het geribde plaatstaal aan de achterzijde). Zo voorkomt u dat het apparaat vast tegen de muur komt te staan. Apparaat richten De koelkast moet stabiel en horizontaal op de vloer worden geplaatst. Het apparaat kan horizontaal worden gezet met behulp van de twee stelvoeten aan de voorzijde. Wanneer het apparaat voor het eerst in gebruik wordt genomen, kan een luchtje ontstaan. Zodra het koelen begint, verdwijnt dit luchtje. Als het apparaat in gebruik is en de deur van het vriesvak geopend en weer gesloten wordt, is het mogelijk dat de afdichting zo sterk aanzuigt dat de deur gedurende korte tijd moeilijker geopend kan worden. Dit is geen reden voor bezorgdheid; het zorgt ervoor dat de deur goed dicht zit. Na een stabiliseringsperiode kan de deur weer eenvoudig worden geopend.12 KOEL-DIEPVRIESCOMBINATIE MD 2867 TEMPERATUURREGELING Draaiknop van de thermostaat De temperatuur in het koelgedeelte en het vriesvak wordt constant gehouden door middel van een thermostaat. De thermostaat kan worden geregeld met behulp van een draaiknop. Wanneer de handgreep op de eindstand rechts /MAX-stand/ staat, zijn de temperaturen relatief laag; wanneer de handgreep op de eindstand links /MIN-stand/ staat, zijn de temperaturen relatief hoog. De standen daartussen vormen tussenstadia van de koeling. De stand "0" betekent dat de thermostaat is uitgeschakeld, en daardoor ook de koeling. Voor kortstondige opslag van levensmiddelen in het vriesvak kunt u de knop tussen de minimumstand en de middelste stand instellen. Voor langdurige opslag zet u de knop op de middelste stand. Denk eraan dat de temperatuur in het koelvak afhankelijk is van veel factoren: b.v. de stand van de thermostaat, de omgevingstemperatuur, hoe vaakTemperatuurregeling NL-13

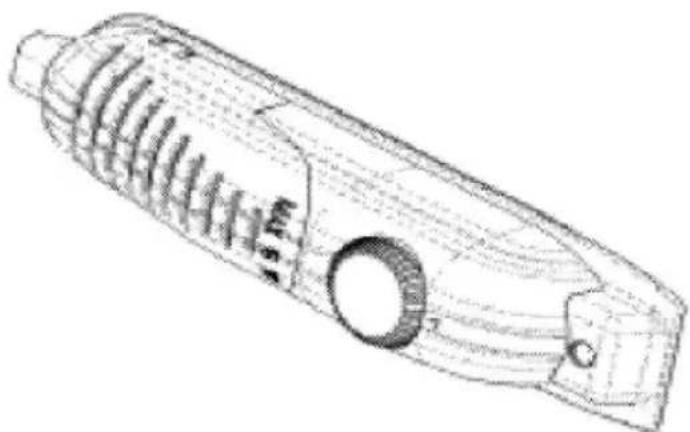

de deur wordt geopend, en de hoeveelheid en het soort levensmiddelen in het vriesvak en het koelgedeelte. U kunt de temperatuurinstelling naar wens veranderen. Om een goede koeling te bereiken, moet het apparaat na de eerste ingebruikneming 24 uur zonder onderbreking werken. Gedurende deze tijd dient de deur niet voortdurend te worden geopend. U kunt zo veel levensmiddelen als mogelijk is bewaren in het apparaat. Om beschadiging van de compressor te voorkomen, moet u minstens 5 minuten wachten tussen het in- en uitschakelen van het apparaat. Dit geldt ook wanneer u de stekker uit het stopcontact trekt en hem er weer in steekt.14 KOEL-DIEPVRIESCOMBINATIE MD 2867

AANWIJZINGEN VOOR HET KOELEN VAN

LEVENSMIDDELEN Levensmiddelen in de koelkast Om te voorkomen dat vocht ontdooiing veroorzaakt, dient men vloeistoffen afgedekt in de koelkast te zetten. Vloeistoffen al- tijd afdekken Rijp heeft namelijk de neiging neer te slaan op de koudste punten van de verdamper, hetgeen ontdooiing bevordert. Geen warme le- vensmiddelen ko- elen Zet nooit warme levensmiddelen in het koelgedeelte; laat ze tot kamertemperatuur afkoelen voordat u ze opbergt. Plaats de levensmiddelen zodanig dat er voldoende ventilatie mogelijk is in het koelgedeelte. Zet niets tegen de achterwand van de koelkast, omdat ze eraan kunnen vastvriezen. Doe de deur niet te vaak open. Sterke drank moet goed afgesloten en verticaal in het koelgedeelte worden bewaard. Vlees en vis in fo- lie wikkelen Om vlees en schoongemaakte vis (gewikkeld in meerdere lagen papier of plasticfolie) zo goed mogelijk vers te houden, dienen deze in het koudste gedeelte van de koelkast te worden bewaard. Dit is op de glasplaat van de groentelade. Het spreekt vanzelf dat vlees en vis niet langer dan 2 dagen bewaard kunnen worden. Fruit en groente kunnen zonder verpak- king worden bewaard in het groentevak.Aanwijzingen voor het koelen van levensmiddelen NL-15

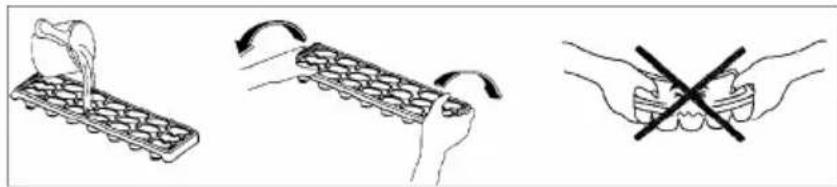

Levensmiddelen in het vriesvak Het vriesvak wordt gebruikt om levensmiddelen langdurig te bewaren en om ijsblokjes te maken. Zorg ervoor dat de grootste diepvriesartikelen onderop liggen. Bewaar diep- vriesartikelen op enige af- stand van elkaar Plaats ingevroren levensmiddelen zodanig dat ze niet in contact komen met verpakkingen die nog ingevroren moeten worden. Dit kan een lichte ontdooiing veroorzaken. Pak de porties afgestemd op uw huishouden in en vries ze in. Houd de tempe- ratuur constant Levensmiddelen die u in de koelkast hebt bewaard tijdens het ontdooien van het vriesvak, moet u, nadat ze opnieuw zijn ingevroren, zo snel mogelijk consumeren. Temperatuurverhogingen beperken de houdbaarheid van de levensmiddelen. Leg geen war- me gerechten in het vriesvak Zet nooit warme levensmiddelen in het vriesvak. Hierdoor ontdooien ingevroren levensmiddelen. Bij het bewaren van diepvriesgerechten moet de door de fabrikant aangegeven houdbaarheidsdatum beslist in acht worden genomen. Als er geen houdbaarheidsdatum is vermeld op de diepvriesgerechten, dient u ze niet langer dan 3 maanden vanaf de aankoopdatum te bewaren. Let op een goede verpakking en op de opslagtemperatuur wanneer u diepvriesgerechten koopt. Diepvriesgerechten dienen in een koeltas te worden vervoerd en zo snel mogelijk in het vriesvak te worden gelegd. Als de verpakking van een diepvriesgerecht vochtig en opgezwollen is, kunt u ervan uitgaan dat het onjuist opgeslagen is geweest en dat het bedorven is. De houdbaarheid van diepgevroren levensmiddelen is afhankelijk van diverse factoren: deAanwijzingen voor het koelen van levensmiddelen 16 KOEL-DIEPVRIESCOMBINATIE MD 2867 omgevingstemperatuur, de stand van de thermostaat, hoe vaak de deur is geopend, de toestand van de levensmiddelen en de transportomstandigheden van de winkel naar huis. Neem altijd de informatie van de fabrikant in acht en overschrijd de vermelde houdbaarheidsdatum niet. Ijsblokjesbak Vul de ijsblokjesbak driekwart met water en laat het invriezen in het vriesvak. U kunt de ijsblokjes losmaken door de bak te verwringen of door de bak kort onder stromend water te houden.NL-17

Trek altijd de stekker uit het stopcontact of schakel de zekering uit voordat u het apparaat reinigt. Giet geen water in het apparaat. Voor regelmatige reiniging is lauw water met een licht desinfecterend reinigingsmiddel (afwasmiddel) geschikt. Reinig de behuizing en het toebehoren afzonderlijk met zeepsop en doe het droge toebehoren weer in het apparaat. Het toebehoren mag niet worden gereinigd in de afwasautomaat. Gebruik geen zuurhoudende schoonmaakmiddelen of chemische oplosmiddelen. Spoel alle onderdelen af met schoon water en maak ze goed droog. Na de reiniging kan het apparaat met droge handen weer worden aangesloten. Om energie te besparen en een goede werking in stand te houden, dient de condensator (het geribde plaatstaal op de achterzijde) minstens 2 x per jaar met een handveger te worden gereinigd.18 KOEL-DIEPVRIESCOMBINATIE MD 2867 ONTDOOIEN Koelgedeelte Terwijl het apparaat werkt, ontdooit het koelvak automatisch. Het smeltwater wordt opgevangen in de verdampingsbak en verdampt daar. Reinig de smeltwaterafvoergoot en het afvoergat in de koelruimte vaker, zodat het smeltwater ongehinderd kan weglopen. Gebruik hiervoor een geschikt spits voorwerp. U kunt ook een ½ glas water in de afvoerbuis gieten. Vriesvak Verwijder regelmatig de rijplaag die zich heeft gevormd. Gebruik hiervoor de plastic schraper. Reinig het vriesvak minstens 2 x per jaar, zoals beschreven bij het koelgedeelte. Zet 1 dag voor het ontdooien de thermostaat op de MAX-stand om de levensmiddelen compleet in te vriezen. Wikkel alle diepgevroren levensmiddelen in krantenpapier en bewaar ze op een koele plaats tot het apparaat is ontdooid. Door de extreme temperatuurstijging vermindert de houdbaarheid van de levensmiddelen en moeten ze zo snel mogelijk worden geconsumeerd. Zet de thermostaat op de 0-stand of trek de stekkerOntdooien NL-19

uit het stopcontact. Laat de koelkastdeur open staan tijdens het ontdooien. Zet een of meer potjes met warm, niet- kokend water in het vriesvak om het ontdooien sneller te laten verlopen. Maak het vriesvak goed droog en zet de thermostaat op de MAX-stand. Gebruik geen elektrische apparaten zoals ventilatorkachels of haardrogers om het ontdooien sneller te laten verlopen. Vervangen van de gloeilamp Ga als volgt te werk als de gloeilamp in het koelgedeelte moet worden vervangen:

1. Trek de stekker uit het stopcontact

2. Verwijder het lampdeksel door op de haken aan

de zijkant te drukken

3. Vervang de defecte gloeilamp door een nieuwe

gloeilamp (max. 15 W)

4. Breng het lampdeksel weer aan en wacht

5 minuten voordat u het apparaat weer inschakelt. Transport en plaatsverandering Neem de transportbepalingen op het golfkarton in acht. Verwijder voor het transport alle losse onderdelen uit het apparaat of plak ze vast met plakband.20 KOEL-DIEPVRIESCOMBINATIE MD 2867

VERVANGEN VAN DE DEURAANSLAG

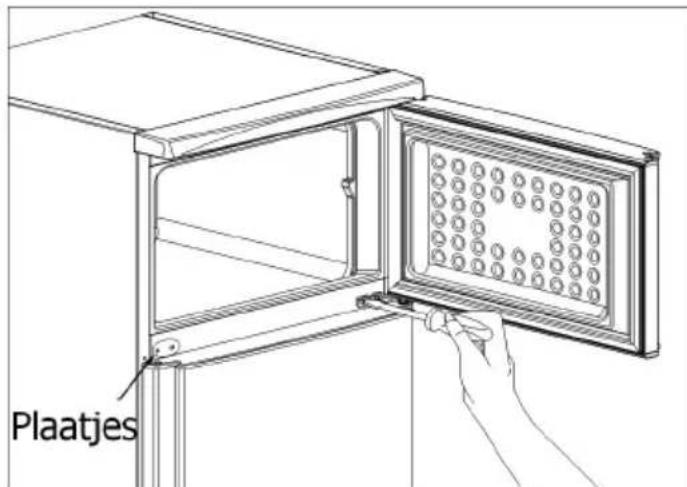

Afhankelijk van de manier waarop u de koelkast wilt opstellen, kan het nodig zijn om de deuraanslag van links naar rechts te verplaatsen. U kunt de deuraanslag zelf omwisselen of contact opnemen met de klantenservice (tegen betaling van de kosten). Voor het zelf monteren heeft u een kruiskop- en een gewone schroevendraaier nodig en gaat u als volgt te werk: Stap 1 Draai de twee schroeven van het middelste scharnier los met een kruiskopschroevendraaier en verwijder ze. Haal de twee grote en het kleine plaatje aan de linkerkant er voorzichtig uit door ze voorzichtig op te tillen met een plat voorwerp. Hier wordt later het scharnier aangebracht.Vervangen van de deuraanslag NL-21

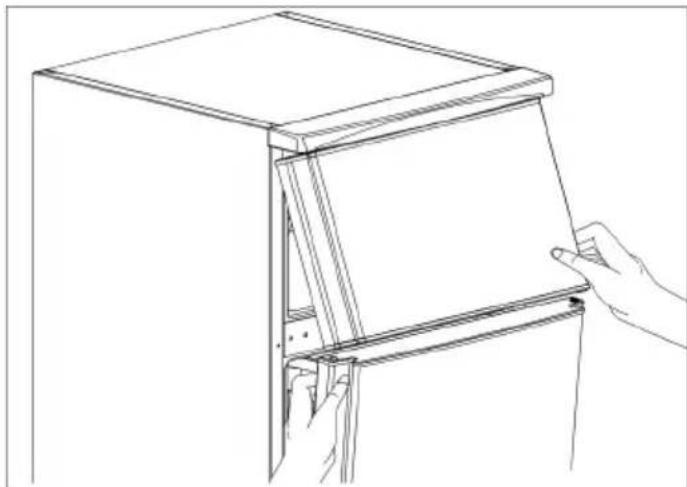

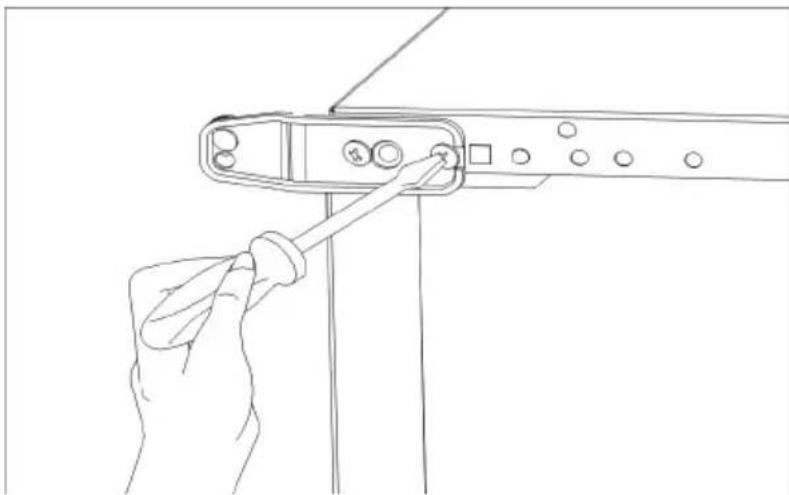

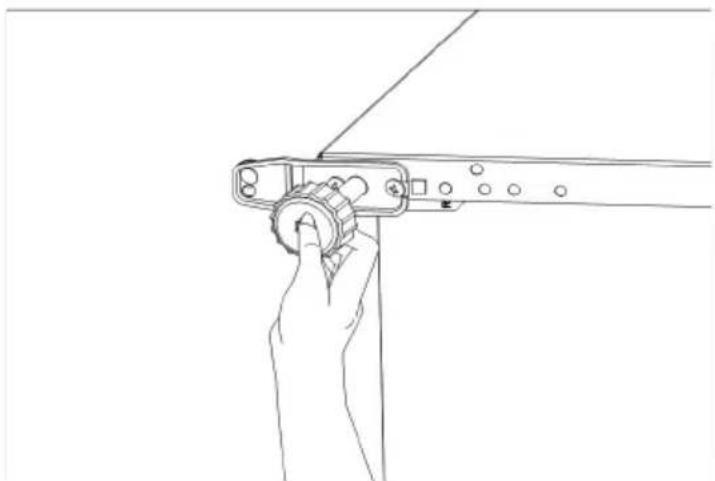

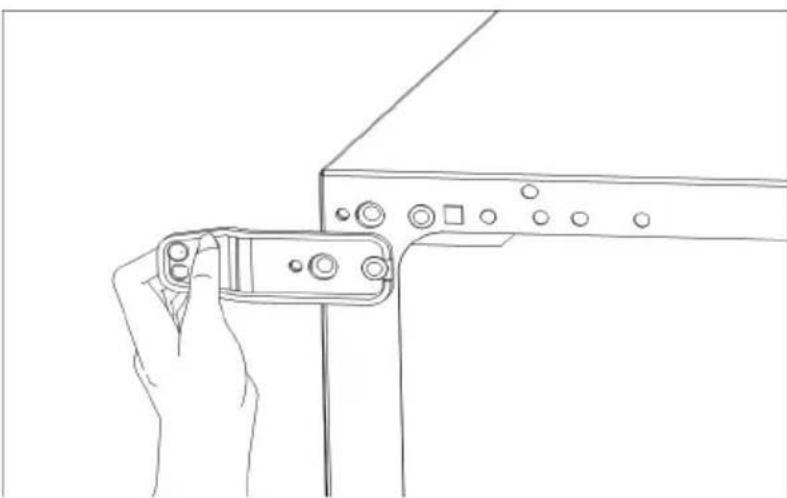

Stap 2 Verwijder nu beide deuren door ze met het middelste scharnier naar u toe te trekken. Stap 3 Leg het apparaat op de linkerzijde. Demonteer beide stelvoeten door ze tegen de klok in los te draaien.Vervangen van de deuraanslag 22 KOEL-DIEPVRIESCOMBINATIE MD 2867 Stap 4 Schroef met een kruiskopschroevendraaier de twee schroeven uit waarmee het onderste scharnier is bevestigd. Stap 5 Verwijder het onderste scharnier.Vervangen van de deuraanslag NL-23

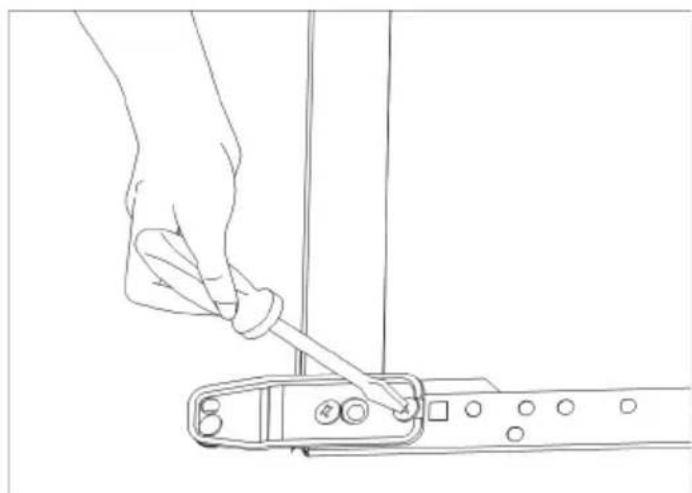

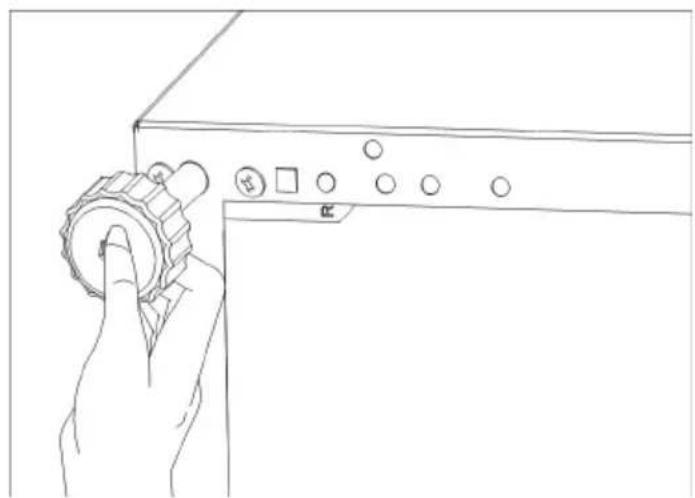

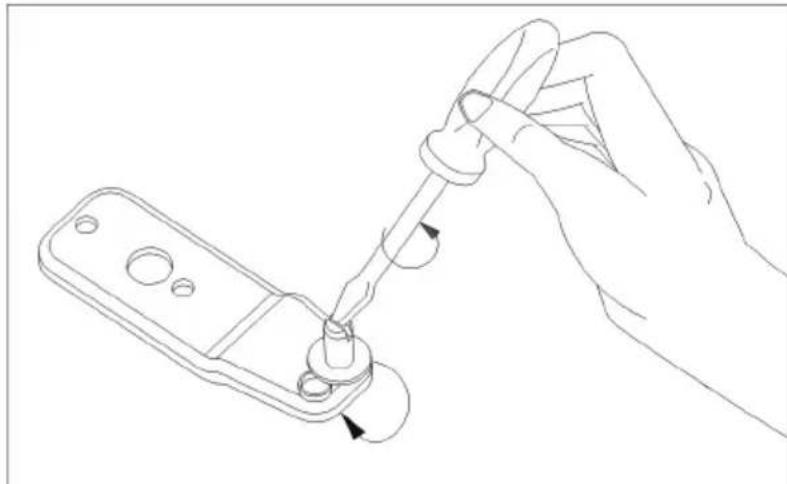

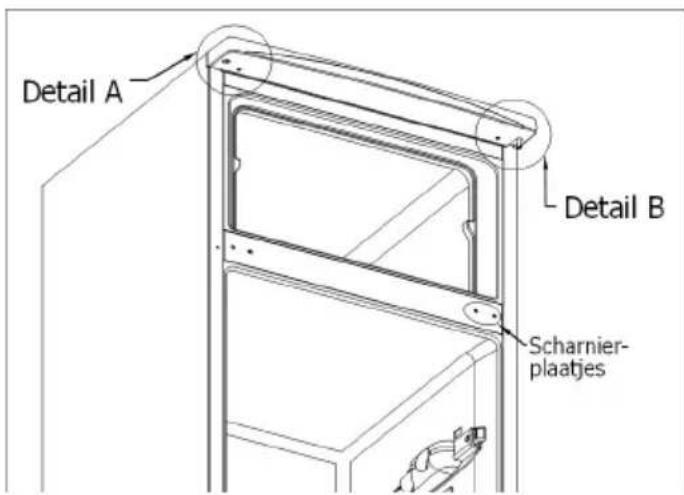

Stap 6 Schroef de tap van het onderste scharnier eruit met een gewone schroevendraaier en schroef de tap in de andere boring. Stap 7 Bevestig het scharnier met de twee schroeven in de boringen aan de linkerzijde (tegenoverliggende zijde).Vervangen van de deuraanslag 24 KOEL-DIEPVRIESCOMBINATIE MD 2867 Stap 8 Breng de twee stelvoeten weer aan. Stap 9 Schroef de tap van het scharnier rechtsboven eruit met een gewone schroevendraaier. Steek de twee grote plaatjes en het kleine plaatje in de boringen aan de rechterzijde.Vervangen van de deuraanslag NL-25

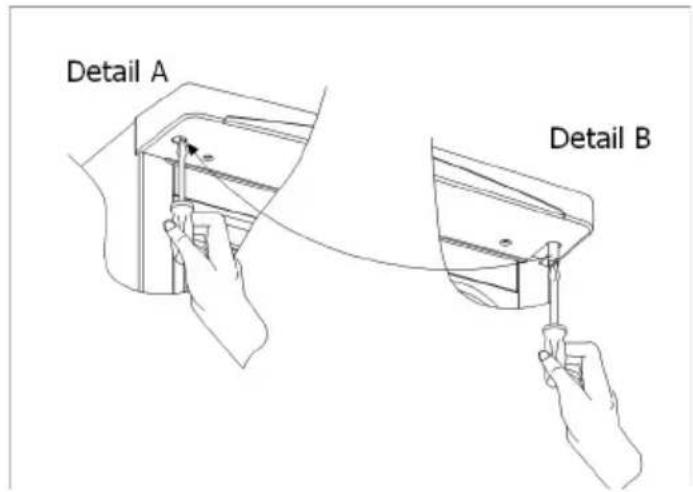

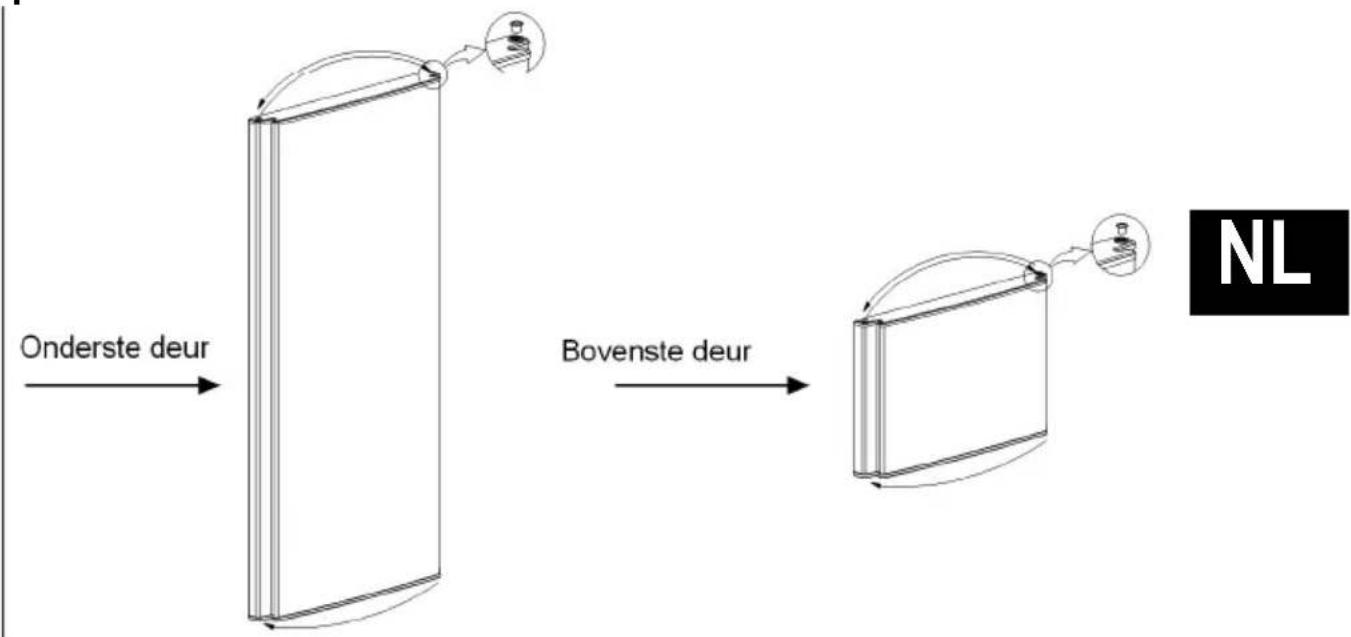

Stap 10 Breek de linker opening in het hoofdeinde open. Schroef de tap vast in het scharnier linksboven. Stap 11 Verwissel de scharnierhulzen en scharnierplaatjes van de deuren. Til daartoe de koppen van de plaatjes en de hulzen voorzichtig op met een plat voorwerp en breng ze aan de tegenoverliggende zijde weer aan.Vervangen van de deuraanslag 26 KOEL-DIEPVRIESCOMBINATIE MD 2867 Stap 12 Breng het middelste scharnier aan. Draai het daarbij 180° met de klok mee. Monteer de deuren op het middelste scharnier. Ga daarbij te werk in omgekeerde volgorde van het demonteren. Schroef de schroeven stevig, maar zonder geweld vast.NL-27

Uw apparaat is zo geconstrueerd en vervaardigd dat storingvrijheid en een lange levensduur gegarandeerd zijn. Neem a.u.b. contact op met het dichtstbijzijnde klantenservicebedrijf als er desondanks een storing optreedt tijdens het gebruik. Ga echter eerst na of de storing veroorzaakt kan zijn door een bedieningsfout, omdat in dit geval de klantenservicekosten aan u worden doorberekend, ook tijdens de garantieperiode. De volgende storingen kunt u zelf verhelpen door na te gaan wat de mogelijke oorzaken zijn: Het apparaat werkt niet

• De hoofdzekering is uitgevallen

• De thermostaat staat op " 0 "

• De zekering van het stopcontact is niet in orde. Controleer dit door een ander apparaat aan te sluiten op hetzelfde stopcontact. De vriesvaktemperatuur is niet laag genoeg

• Het apparaat is overvol

• De deuren zijn niet goed dicht

• Stof op de condensator

• De ventilatie is niet in orde

• Het apparaat staat te dicht bij de muur of bij een ander voorwerp.Als er storingen optreden 28 KOEL-DIEPVRIESCOMBINATIE MD 2867 De geluiden zijn te hard Stromingsgeluiden in het koelsysteem zijn onvermijdelijk. Wanneer het geluid verandert, controleert u het volgende:

• Staat het apparaat vast op de vloer?

• Trillen nabije meubels of voorwerpen door het lopende koelaggregaat?

• Trillen er voorwerpen die op het apparaat liggen? Er zit water in het onderste deel van de koelruimte

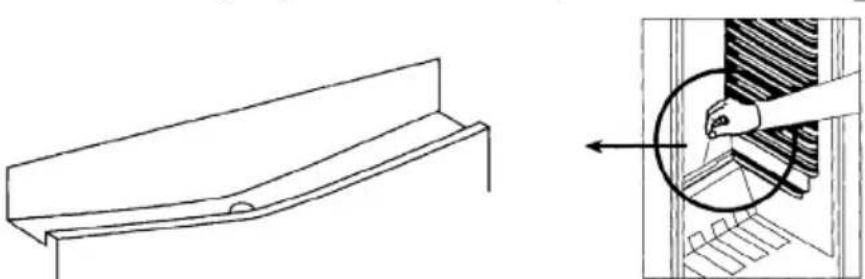

• Afvoerbuis is verstopt. Reinig het afvoergat. Opmerking Het koelsysteem bevindt zich in de achterzijde van het koelgedeelte om het uiterlijk aantrekkelijker te maken. Afhankelijk of de compressor loopt, ontstaan er waterdruppels of een rijplaag op de wand. Dit is normaal en geen reden tot bezorgdheid. Alleen wanneer er een erg dikke rijplaag ontstaat op de wand, adviseren wij u het apparaat te ontdooien. Wanneer het apparaat lang buiten werking wordt gesteld (b.v. tijdens de zomervakantie): Apparaat uitschakelen, stekker uit het stopcontact trekken. Apparaat reinigen en de deur open laten staan om geur- en schimmelvorming te voorkomen.NL-29

TECHNISCHE GEGEVENS Spanningsvoorziening: 230V~50Hz Gemiddeld energieverbruik: 0,79 kWh / 24 h Inhoud: 187l vriesvak, 48l koelgedeelte Omgevingstemperatuur: 16 - 32 °C Gloeilamp: E14/15W Het apparaat is radio-ontstoord conform EG-richtlijn 87/308/EEG. Het voldoet aan het ongevalpreventievoorschrift voor koelinstallaties (VBG 20). Technische wijzigingen voorbehouden!30 KOEL-DIEPVRIESCOMBINATIE MD 2867DK-3
