GEBRUIKSAANWIJZING Vinyl Transport ION

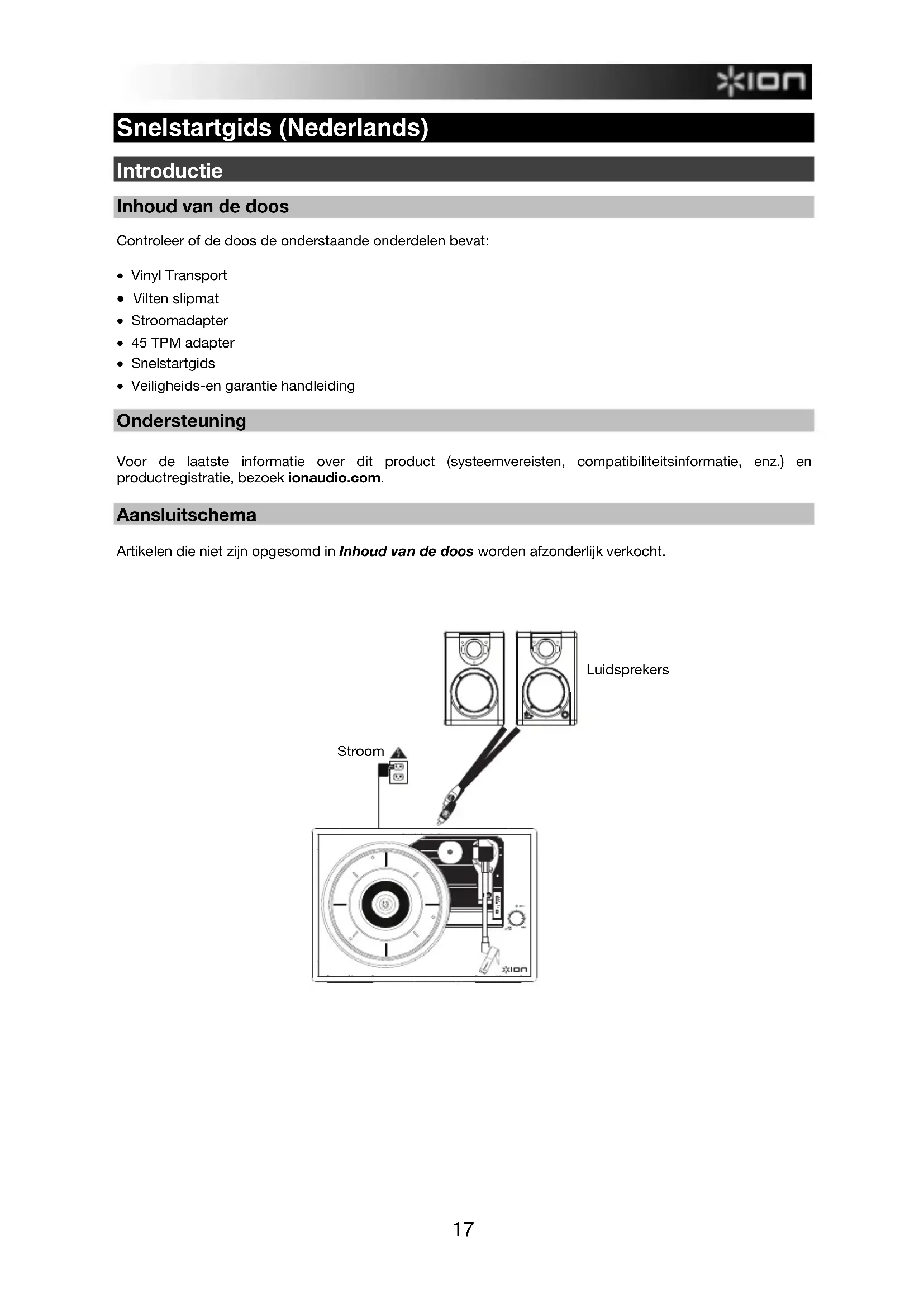

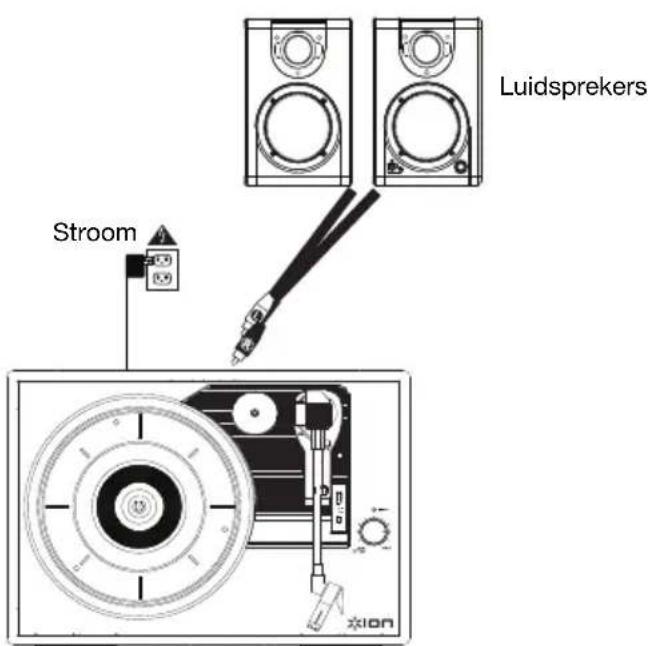

• Veiligheids-en garantie handleiding Ondersteuning Voor de laatste informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, bezoek ionaudio.com. Aansluitschema Artikelen die niet zijn opgesomd in Inhoud van de doos worden afzonderlijk verkocht.

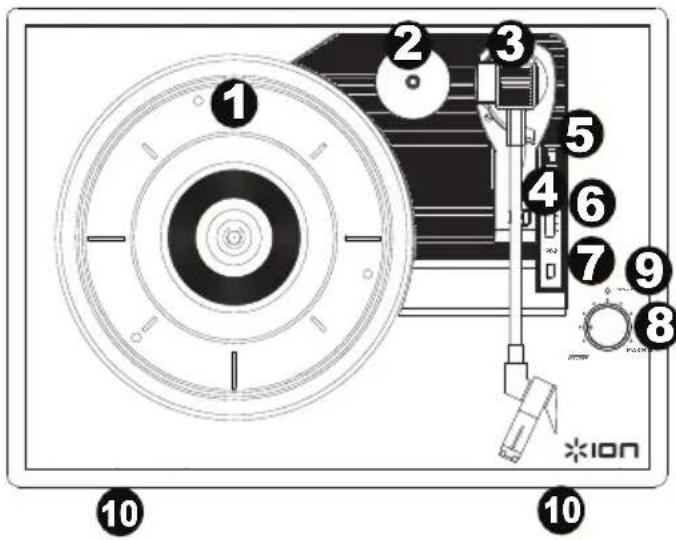

1. Draaitafel: leg hierop uw plaat.

2. Houder 45-toerenadapter: houder

voor de meegeleverde 45- toerenadapter. Plaats de adapter in de houder wanneer u hem niet gebruikt.

3. Toonarm: De vaste toonarm kunt u

met de hand optillen of laten zakken, of door de hendel omhoog/omlaag in te drukken.

4. Armsteun: deze speciaal ontworpen

armsteun beveiligt de toonarm in rustpositie of wanneer hij niet wordt gebruikt. De armsteun werd ontworpen om in de hoogste positie te blijven wanneer hij ontgrendeld is.

5. Hendel zakken/opheffen: heft de

toonarm op en laat hem zakken.

6. Schakelaar 33 / 45 / 78 toeren: deze schakelaar

controleert het toerental van de draaitafel.

7. Autostop-schakelaar: deze schakelaar zet autostop

aan of uit. Wanneer autostop aan staat, begint de draaitafel te draaien van zodra de toonarm zich boven de plaat bevindt en stopt ze met draaien wanneer de plaat haar einde heeft bereikt. (Wanneer autostop afstaat, blijft de draaitafel altijd draaien, ongeacht de positie van de toonarm.) Opmerking: Gebruik voor optimale resultaten bij het afspelen van 78-toerenplaten een naald voor 78 toeren (wordt afzonderlijk verkocht). Gebruik alleen een naald voor 78 toeren met 78-toerenplaten. Koop op ionaudio.com/ict06rs de iCT06rs naald voor 78 toeren.

8. Volumeknop, aan/uitknop: Draai deze knop naar

rechts tot hij klikt om de Vinyl Transport aan te zetten. Draai deze knop naar links of naar rechts om het luidsprekervolume aan te passen wanneer het apparaat aanstaat. Draai deze knop naar links tot hij klikt om de Vinyl Transport uit te zetten.

9. Stroomindicator: deze led gaat branden wanneer

het apparaat aanstaat.

10. Luidspreker: De muziek op de plaat wordt

afgespeeld via deze ingebouwde luidspreker.

11. RCA-uitgang*: De audio van een spelende vinylplaat wordt gestuurd naar deze coaxiale audio-uitgang

op lijnniveau. Hij mag niet op apparaten met phononiveau worden aangesloten. Opmerking: Als uw vinylplaat stopt voor het einde van de muziek is bereikt, schakel Autostop dan uit voor deze plaat. Dit wordt aanbevolen voor de meeste 45-toerenplaten.

12. Ingang stroomkabel: gebruik de meegeleverde stroomadapter om het apparaat aan te sluiten op het

BELANGRIJK: Verwijder het plastic kapje van de naald (naaldbescherming) voor de draaitafel aan te zetten. *WAARSCHUWING: De RCA-uitgangen zijn op LIJNNIVEAU. Verbind deze enkel met ingangen op LIJNNIVEAU. U kunt uw receiver beschadigen indien u een apparaat op LIJNNIVEAU aansluit op een PHONO-in

BELANGRIJK: Plaats de meegeleverde vilten slipmat op de draaitafel; leg vervolgens uw plaat op de vilten slipmat, zodat uw plaat zorgvuldig is geplaatst.19 Problemen Oplossen Als u problemen ondervindt, raadpleeg dan de onderstaande stappen voor probleemoplossing. Ik hoor geen geluid wanneer ik muziek afspeel:

• Als u muziek afspeelt vanaf vinyl: o Zorg ervoor dat de Vinyl Transport is ingeschakeld en dat de naald op de plaat staat. o Sluit de RCA-uitgangen van de Vinyl Transport aan op een stereo-installatie of actieve luidsprekers. (Verbind ze niet met phono-ingangen; de RCA-uitgangen van de Vinyl Transport staan ingesteld op lijnniveau en kunnen een apparaat met ingangen op phono-niveau beschadigen.) Mijn plaat draait niet aan de correcte snelheid; de klank is te hoog of te laag: o Controleer of de schakelaar 33/45/78 op de correcte snelheid voor uw plaat staat. Mijn plaat raakt de rand van het deksel: o Gebruik steeds een slipmat om uw platen hoog genoeg op te tillen, zodat ze het deksel niet raken. Neem contact op met ION Audio of uw dealer voor technische ondersteuning VOORALEER DIT PRODUCT TERUG TE ZENDEN. De contactgegevens zijn te vinden in het boekje met veiligheidsinstructies bij dit product. ionaudio.com Technische specificaties Afmetingen (Lengte x Breedte x Hoogte) 349 mm x 254 mm x 114 mm 13,75 x 10 x 4,5 Gewicht 2,8 kg 6,1 lbs Uitvoervermogen 5V DC, 1A, middelste pin: positief, tip: negatief; of 4 AA-batterijen (in het onderste compartiment). Batterijtype 4 AA-batterijen Oplaad keer Tot 6 uur Cartridge en stylus Keramisch Cartridge en stylus De CZ-800-10 (saffieren naald) is meegeleverd en tevens verkrijgbaar op www.ionaudio.com/products/details/CZ-800-10. Een stylus voor 78 toeren, de iCT06rs, is verkrijgbaar op www.ionaudio.com/ict06rs.

De specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.ionaudio.com
