Tipo di prodotto	Giradischi con altoparlante integrato
Marca	ION
Modello	Vinyl Transport
Dimensioni (L x l x h)	349 x 254 x 114 mm
Peso	2,8 kg
Alimentazione	Adattatore di rete 5 V CC, 1 A (spina centro positivo) o 4 pile AA
Velocità di lettura	33, 45, 78 giri/min
Tipo di cartuccia	Ceramica CZ-8000-10
Punta di lettura	Zaffiro (punta 78 giri opzionale: iCT06rs)
Uscita audio	RCA livello linea (non collegare all'ingresso phono)
Altoparlante integrato	Sì
Funzioni principali	Autostop, selettore di velocità, regolazione volume, leva del braccio, supporto del braccio, vano per adattatore 45 giri/min
Autonomia a batteria	Fino a 6 ore
Contenuto della confezione	Giradischi, tappetino in feltro, adattatore di rete, adattatore 45 giri/min, guida rapida, istruzioni di sicurezza e garanzia
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare umidità e prodotti chimici
Sicurezza	Utilizzare solo l'adattatore fornito; non esporre ad acqua o fonti di calore
Ricambi e riparabilità	Cartuccia di ricambio CZ-8000-10 e punta 78 giri iCT06rs disponibili su ionaudio.com

Domande frequenti - Vinyl Transport ION

Non sento suono durante la riproduzione di un vinile, cosa fare?

Verificare che il Vinyl Transport sia acceso e che la puntina sia posizionata correttamente sul disco. Collegare le uscite RCA a un ingresso livello linea (non a un ingresso phono). Assicurarsi che il volume sia sufficiente.

Il disco non gira alla velocità corretta, la tonalità è troppo alta o troppo bassa.

Verificare che il selettore di velocità (33/45/78) sia impostato sulla velocità corrispondente al disco. Per un disco 45 giri, utilizzare l'adattatore fornito se necessario.

Il disco si ferma prima della fine della musica.

Disattivare la funzione Autostop tramite l'interruttore sul giradischi. Ciò è raccomandato in particolare per i dischi 45 giri.

Il disco sfrega contro il bordo del pannello superiore.

Utilizzare sempre il tappetino in feltro fornito. Solleva il disco a sufficienza per evitare lo sfregamento.

Come collegare il giradischi a un amplificatore o a casse acustiche?

Collegare le uscite RCA del giradischi a un ingresso livello linea dell'amplificatore. Non collegarle mai a un ingresso phono, poiché ciò potrebbe danneggiare l'apparecchiatura.

Come cambiare la puntina di lettura?

Sostituire l'intera cartuccia con una CZ-8000-10 (punta in zaffiro). Per i dischi 78 giri, utilizzare la punta speciale iCT06rs. Questi ricambi sono disponibili su ionaudio.com.

Posso utilizzare le pile? Qual è l'autonomia?

Sì, è possibile utilizzare 4 pile AA. L'autonomia può arrivare fino a 6 ore di ascolto.

Come utilizzare l'adattatore 45 giri?

Posizionare l'adattatore 45 giri/min al centro del piatto prima di mettere un disco 45 giri. Quando non viene utilizzato, riporlo nell'apposito vano sul giradischi.

Cosa fare se la puntina salta o il suono è distorto?

Verificare che il disco sia pulito e privo di polvere. Assicurarsi che il supporto del braccio sia sbloccato e che il braccio di lettura si muova liberamente. Se il problema persiste, la puntina di lettura potrebbe essere usurata.

Come pulire il giradischi?

Utilizzare un panno morbido e asciutto per pulire il corpo e il piatto. Evitare prodotti chimici e umidità. Per la puntina, utilizzare una spazzola speciale se necessario.

MANUALE UTENTE Vinyl Transport ION

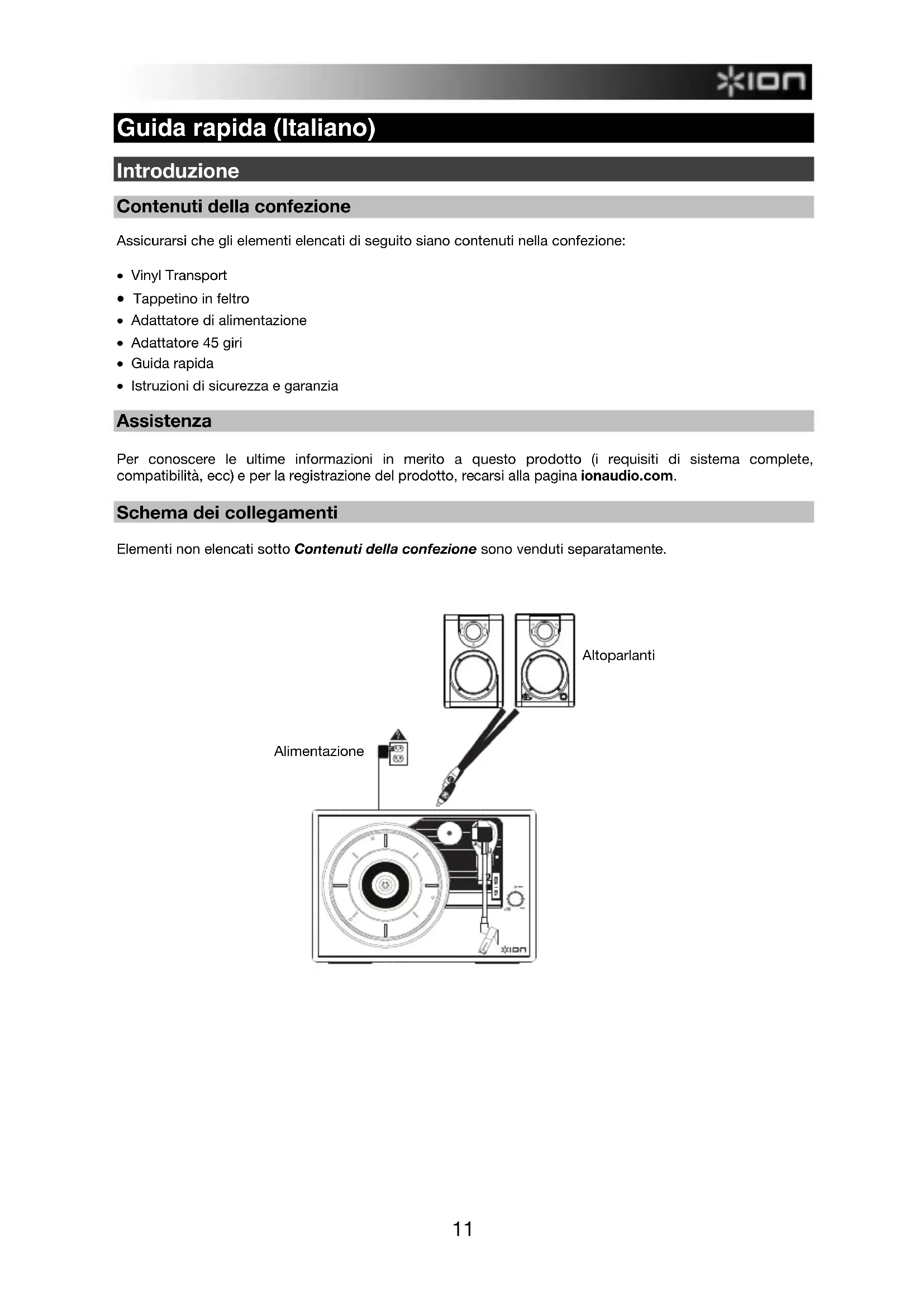

Guida rapida (Italiano)

Introduzione

Contenuti della confezione

Assicurarsi che gli elementi elencati di seguito siano contentuti nella confazione:

Vinyl Transport
- Tappetino in feltro
- Adattatore di alimentazione
- Adattatore 45 giri
Guida rapida
- Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a quello prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina ionaudio.com.

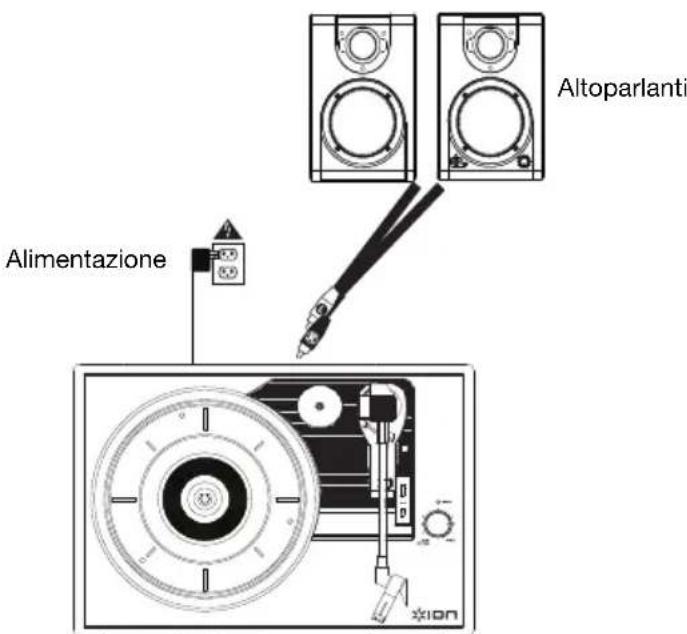

Schema dei collegamenti

Elementi non elencati sotto Contenuiti della confezione sono venduti separatamente.

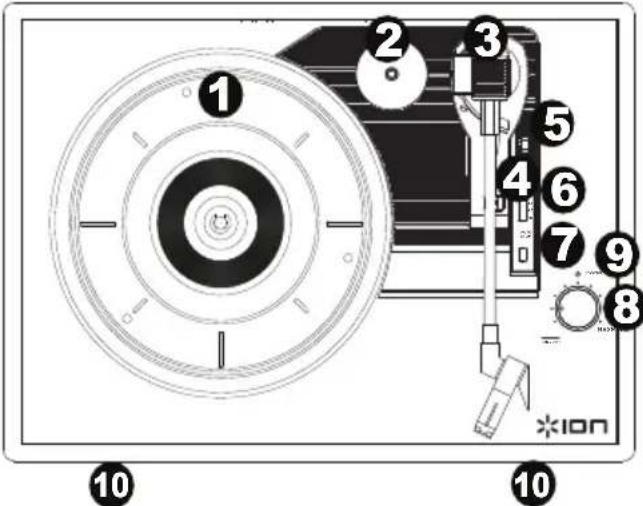

Caratteristiche

1. Piatto - Il disco va collocato qui.

2. Supporto adattatore 45 giri - Regge l'incluso adattatore per 45 giri. Quando l'adattatore non è in uso, cui esse collocato a quello livello.

3. Braccio - Il braccio fisso può essere alzato e abbassato a mano, oppure premendo la levetta di sollevamento / abbassamento.

4. Fermabraccio - Questo femabraccio dal design speciale fissa il braccio quando è a riposo o quando non è in uso. Il femabraccio è stato progettato in modo da restare sollevato quando sbloccato.

5. Levetta di sollevamento / abbassamento - Alza e abbassa il braccio.

6. Interruttore 33 / 45 / 78 giri - Questo interruptore regola i GIRI del piatto del giradischi.

7. Interruttore Autostop - Questo interruptore accende o spegne la funzione di arresto automatico. Quando la funzione "autostop" è attiva, il piatto inizia a girare quando il braccio è posato sul disco e smette di girare quando il disco arrivava alla fine. (Quando la funzione autostop è disattiva, il piatto continuera a girare, indipendente alla posizione del braccio.)

Notea bene: per i migliori risultati durante la riproduzione di dischi in vinile a 78 giri, servirsi di una puntina 78 (venduta separatamente). Servirsi unicamente di una puntina 78 con dischi in vinile a 78 giri. Acquistare la puntina 78 iCT06rs sulla pagina ionaudio.com/ict06rs.

1. Manopola volume/power - Per accendere il Vinyl Transport girare questa manopola in senso orario fino allo scatto. Una volta acceso l'apparecchio, servirsi di esta manopola per regolare il volume. Per spegnere il Vinyl Transport, girare questa manopola in senso antiorario fino allo scatto.

2. Indicatore di alimentazione - Questo LED si illumina quando il dispositivo è accesso.

3. Altoparlante - L'audio del disco verrà riprodotto attraverso quello altoparlante incorporado.

4. Uscita RCA* - L'audio di un vinile riproduzione è inviato a questa uscita audio coassiale a livello di linea. Questa non va collegata a dispositivi a livello phono.

Nota bene: se il vinile si ferma prima di raggiungere la fine della musica, spegnere la funzione. Autostop per quel particolare disco, Di solito, ciò è consigliato per i dischi a 45 giri.

1. Ingresso cavo di alimentazione - Serviri dell'adattatore in dotazione per collegarsi alla presa a parete.

IMPORTANT: collocare il tappetino in feltro in dotazione sul piatto; quindi posizionare il disco sul tappetino in modo che yenga retto in maniera accurata.

IMPORTANT: rimuovere il cappuccio della cartuccia (copripuntina) prima diutilizzare il giradischi.

*AVVERTENZA: le uscite RCA sono livello di LINEA. Collegarle unicamente a ingressi a livello di LINEA. Si rischia di danneggiare il ricevitore collegando un dispositivo a livello di LINEA in un ingresso PHONO.

Risoluzione di Problemi

In caso di problemi, fare riferimento alle fasi di risoluzione dei problemi indicate qui di seguito.

Non sento alcun audio durante la riproduzione di musica:

• Se si riproduce musica da vinile:

Assicurarsi che I'Vinyl Transport sia acceso e che la puntina sua sul disco.
O Collegare le uscite RCA dell'Vinyl Transport ad un impianto stereo o ad altoparlanti. (Non collagenarle a ingressi a livello phono: le uscite RCA dell'Vinyl Transport sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono.)

Il mio disco non suona alla giusta velocità; il pitch è troppo alto o troppo basso:

Assicurarsi che l'interruttore 33 / 45 / 78 sua impostato sulla velocità giusta per il disco specifico.

Il disco sbatte contro il bordo del pannello superiore:

servirsi sempre di un tappetino per sollevare il disco in modo tale da collocarlo a livello con il bordo superiore.

PRIMA DI RendenRE QUESTO PRODOTTO, contattare ION Audio o il proprio rivenditore per ricevere assistenza tecnica. I dati di contatto si trovano nel libretto di istruzioni di sicurezza in dotazione con il prodotto.

ionaudio.com

Specifiche tecniche

Dimensioni (lunghezza x larghezza x altezza)	349 mm x 254 mm x 114 mm 13,75 po x 10 po x 4,5 po
Peso	2,8 kg 6,1 lbs
Potenza di uscita	5V CC, 1A, polo centrale positivo, punta negativa; o 4 batterie AA (nello scomparto inferiore).
Tipo di batteria	4 batterie AA
Carica volta	Fino a 6 ore
Tipo di cartuccia	Ceramica
Cartuccia e puntina	CZ-800-10 (con punta in zaffiro) in dotazione e disponibile alla pagina www.ionaudio.com/products/details/CZ-800-10. Per una puntina 78 è disponibile l'iCT06rs alla pagina www.ionaudio.com/ict06rs.

Le specifiche tecniche possono variare sanza preavviso.
