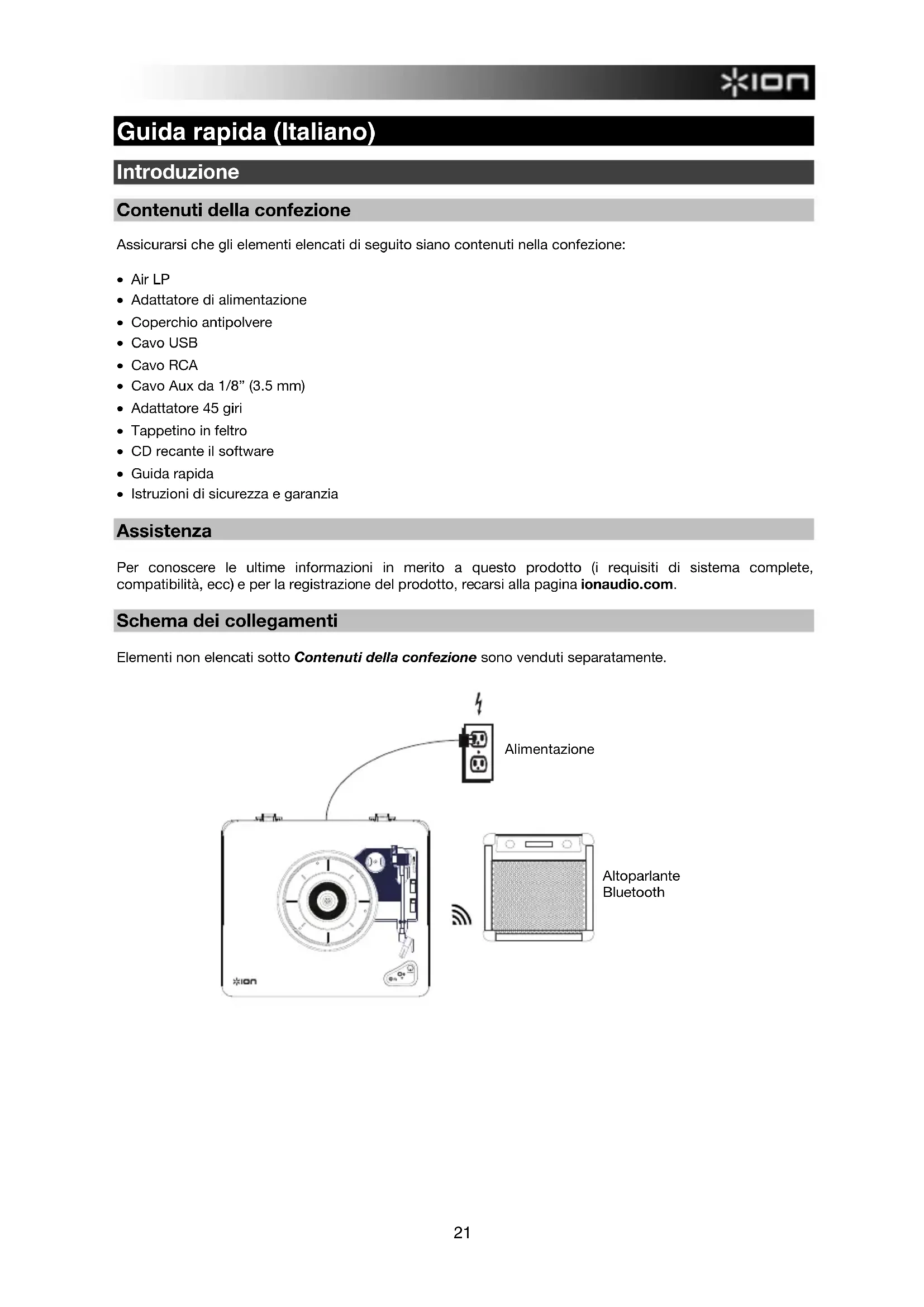

MANUALE UTENTE Air LP ION

• Adattatore di alimentazione

• Coperchio antipolvere

• CD recante il software

• Istruzioni di sicurezza e garanzia

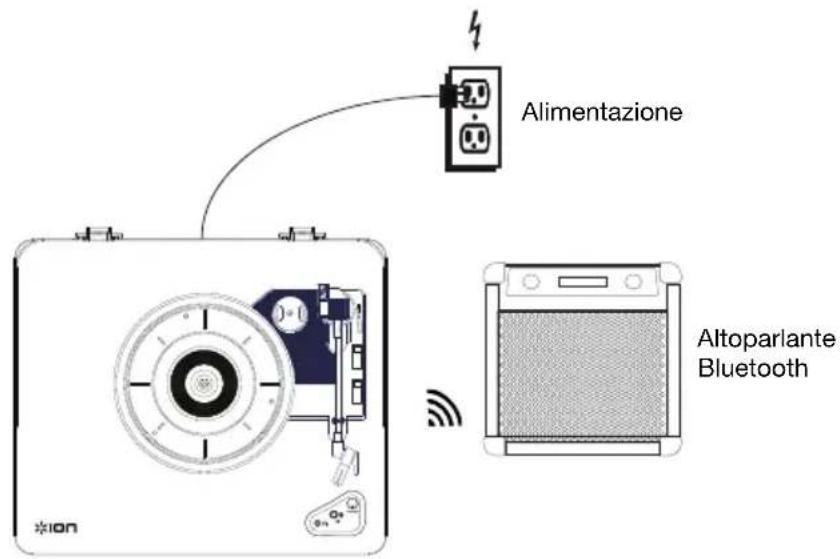

Assistenza Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina ionaudio.com. Schema dei collegamenti Elementi non elencati sotto Contenuti della confezione sono venduti separatamente.

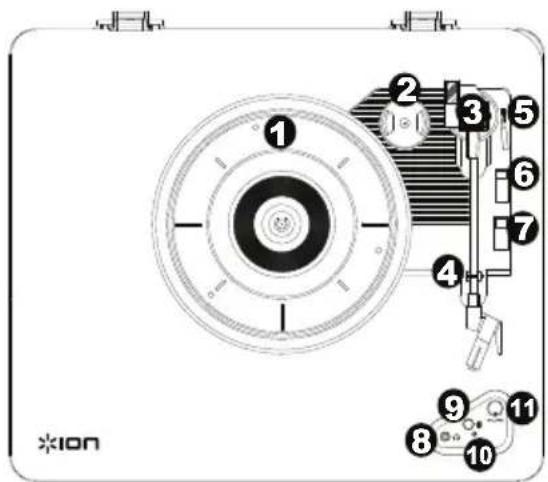

Altoparlante Bluetooth Alimentazione22 Caratteristiche

1. Piatto – Il disco va collocato qui.

2. Supporto adattatore 45 giri – Regge l’incluso

adattatore per 45 giri. Quando l'adattatore non è in uso, può essere collocato a questo livello.

3. Braccio – Il braccio fisso può essere alzato e

abbassato a mano, oppure premendo la levetta di sollevamento / abbassamento.

4. Fermabraccio – Questo fermabraccio dal design

speciale fissa il braccio quando è a riposo o quando non è in uso. Il fermabraccio è stato progettato in modo da restare sollevato quando sbloccato.

5. Levetta di sollevamento / abbassamento – Alza e

6. Interruttore 33 / 45 / 78 giri – Questo interruttore

regola i GIRI del piatto del giradischi. Nota bene: per i migliori risultati durante la riproduzione di dischi in vinile a 78 giri, servirsi di una puntina 78 (venduta separatamente). Servirsi unicamente di una puntina 78 con dischi in vinile a 78 giri. Acquistare la puntina 78 iCT06rs sulla pagina ionaudio.com/ict06rs.

7. Interruttore Autostop – Questo interruttore accende o

spegne la funzione di arresto automatico. Quando la funzione "autostop" è attiva, il piatto inizia a girare quando il braccio è posato sul disco e smette di girare quando il disco arriva alla fine. (Quando la funzione autostop è disattiva, il piatto continuerà a girare, indipendentemente dalla posizione del braccio.) Nota: Se il vostro record di vinile si ferma prima di raggiungere il fine della musica, ruotare Autostop in posizione off per questo particolare record. Questo è generalmente consigliato per 45 giri.

8. Jack cuffie – Collegare le cuffie (vendute separatamente) a

questo livello per ascoltare la riproduzione dei propri vinili.

9. Tasto Bluetooth – Premere questo tasto per avviare il

collegamento Bluetooth. Se dopo 5 minuti non è possibile individuare altoparlanti Bluetooth cui collegarsi, il trasmettitore Bluetooth diventerà inattivo e il LED si spegnerà. Se attualmente collegati, premere il tasto per scollegare un dispositivo bluetooth attualmente collegato.

10. LED Bluetooth – Questo LED lampeggia durante il collegamento a un dispositivo Bluetooth. Una volta

collegato, il LED rimarrà fisso. Il LED sarà spento quando il Bluetooth è inattivo e quando l'Air LP è spento.

11. Volume – Servirsi di questa manopola per regolare il volume.

12. Uscita RCA* – L'audio di un vinile riprodotto è inviato a questa uscita audio RCA a livello di linea. Questa non

va collegata a dispositivi a livello phono. Nota bene: se il vinile si ferma prima di raggiungere la fine della musica, spegnere la funzione Autostop per quel particolare disco. Di solito, ciò è consigliato per i dischi a 45 giri.

13. Uscita Audio USB – Servirsi del cavo USB in dotazione per collegare il giradischi al computer. Il collegamento

USB invierà audio dal giradischi al computer. Si veda il paragrafo Uso dell'Air LP col computer di questo manuale per maggiori informazioni. 14. Ingresso cavo di ali mentazione – Servirsi dell'adattatore in dotazione per collegarsi ad una presa a parete.

15. Interruttore di alimentazione – Premere questo tasto per accendere o spegnere l'Air LP. Il giradischi Air LP

all'accensione si ricollega all'ultimo altoparlante Bluetooth utilizzato, se è entro la portata del dispositivo.

16. Ingresso Aux – collegare un lettore CD, un lettore di media digitali o altre fonti audio a questo ingresso

ausiliario stereo da 1/8". L'audio proveniente dall'ingresso Aux è a sua volta trasmesso tramite un collegamento Bluetooth.

IMPORTANTE: rimuovere il cappuccio della cartuccia (copripuntina) prima di utilizzare il giradischi. *AVVERTENZA: le uscite RCA sono a livello di LINEA. Collegarle unicamente a ingressi a livello di LINEA. Si rischia di danneggiare il ricevitore collegando un dispositivo a livello di LINEA in un ingresso PHONO.

IMPORTANTE: collocare il tappetino in feltro in dotazione sul piatto; quindi posizionare il disco sul tappetino in modo che ven

a retto in maniera accurata.23 Collegamento dell'Air LP a un altoparlante Bluetooth L'Air LP dispone di un trasmettitore Bluetooth per l'invio di audio a un altoparlante Bluetooth senza fili.

1. Accendere l'altoparlante Bluetooth e assicurarsi che si trovi in modalità di collegamento.

2. Accendere il giradischi Air LP.

3. Premere e rilasciare il tasto Bluetooth sull'Air LP per avviare il collegamento del dispositivo Bluetooth.

Una volta collegato l'Air LP all'altoparlante Bluetooth, il LED Bluetooth sarà blu fisso. L'altoparlante Bluetooth dovrebbe a sua volta indicare di essere collegato. Nota bene: l'Air LP si collegherà all'altoparlante Bluetooth più vicino. Se dopo 5 minuti non è possibile individuare altoparlanti Bluetooth cui collegarsi, il trasmettitore Bluetooth diventerà inattivo e il LED si spegnerà. Nota bene: la portata massima si ottiene servendosi di dispositivi dotati di Bluetooth 4.0 o superiore.

4. Riprodurre musica sul giradischi Air LP. Se si è collegati a un altoparlante Bluetooth dotato di tasto

play/pause e non si sente alcun audio, provare a premere il tasto play/pause.

5. Regolare il volume sul dispositivo Bluetooth.

6. Per annullare il collegamento, spegnere il giradischi Air LP o il collegamento Bluetooth sull'altoparlante

Bluetooth. Nota bene: spostare altri ricevitori/altoparlanti Bluetooth fuori dalla portata dell'Air LP (10 metri o più) o spegnerli per collegare l'altoparlante Bluetooth. Uso di Air LP con il computer Registrazione Per registrare musica sul computer, è possibile utilizzare il programma ION EZ Vinyl/Tape Converter e un cavo USB. L'EZ Vinyl/Tape Converter salva comodamente le registrazioni sul computer. Una volta terminato di convertire il vinile, lo si può masterizzare su un CD o caricare su dispositivi media portatili. Per installare il software, inserire il CD in dotazione nel computer e seguire le istruzioni su schermo.

1. Una volta installato l'EZ Vinyl/Tape Converter sul computer, servirsi del cavo USB in dotazione per

collegare la porta USB di Air LP ad una porta USB disponibile del computer.

2. Sul computer, è possibile aprire l'EZ Vinyl/Tape Converter recandosi su Start Tutti i programmi

(Windows) o su Applicazioni (Mac).

3. Seguire le istruzioni su schermo per configurare la registrazione. Quando viene richiesto di riprodurre la

musica, muovere il braccio di Air LP sul disco per iniziare la riproduzione. Nota bene: per ascoltare un disco mentre viene riprodotto, servirsi degli altoparlanti del computer o collegare le uscite RCA di Air LP a un impianto stereo o a delle casse. Non collegarle a ingressi a livello phono: le uscite RCA di Air LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono.

4. Una volta terminato di registrare, alzare il braccio di Air LP dal disco e riportarlo sul poggiabraccio.

Per maggiori informazioni su come ottimizzare il computer per l'audio, recarsi alla pagina ionaudio.com/computer-optimization. Riproduzione È possibile ascoltare la musica sul computer tramite l'altoparlante interno o tramite un paio di cuffie ad esso collegate (il Air LP non può essere utilizzato come dispositivo di riproduzione dell'audio del computer). Per ascoltare un disco mentre viene riprodotto, servirsi degli altoparlanti del computer o collegare le uscite RCA di Air LP a un impianto stereo o a delle casse. Non collegarle a ingressi a livello phono: le uscite RCA di Air LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono.24 Risoluzione di problemi In caso di problemi, fare riferimento alle fasi di risoluzione dei problemi indicate qui di seguito, nonché a quanto indicato nel manuale dell'EZ Vinyl/Tape Converter in dotazione con il presente prodotto. Se si sta registrando su un computer: o Assicurarsi che il Air LP sia acceso e che la puntina sia sul disco. o Assicurarsi che sia selezionato come periferica di registrazione predefinita del computer (si vedano le istruzioni qui di seguito). o Se si ascolta tramite le casse del computer, assicurarsi che queste siano selezionate come periferica di riproduzione predefinita del computer (si vedano le istruzioni qui di seguito). Alternativamente, collegare le uscite RCA di Air LP ad un impianto stereo o ad altoparlanti. Non collegarle a ingressi a livello phono: le uscite RCA di Air LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono. (Nota bene: le uscite RCA monitorano il segnale che esce dal giradischi, non quello proveniente dal computer.) o Scollegare e ricollegare inoltre il cavo USB che unisce il Air LP al computer. Non sento alcun audio durante la riproduzione di musica:

• Se si riproduce musica da vinile: o Assicurarsi che l'Air LP sia acceso e che la puntina sia sul disco. o Collegare le uscite RCA dell'Air LP ad un impianto stereo o ad altoparlanti. (Non collegarle a ingressi a livello phono: le uscite RCA dell'Air LP sono a livello di linea e potrebbero danneggiare un dispositivo con ingressi a livello phono.)

• Se si riproduce musica dal computer: o Assicurarsi che il volume del lettore musicale software sia acceso. o Assicurarsi che il volume del computer sia acceso. o Assicurarsi che le casse del computer siano selezionate come periferica di riproduzione predefinita del computer (si vedano le istruzioni qui di seguito). (L'Air LP non può essere utilizzato come periferica di riproduzione per l'audio del computer.) Durante l'uso del giradischi sento un ronzio tramite l'altoparlante o il portatile.

• Se si sta registrando su un computer portatile: o collegare il computer ad un'alimentazione con messa a terra (3 denti)

• Se si sta riproducendo musica con un altoparlante: o collegare il dispositivo ad un'alimentazione con messa a terra (3 denti). Il mio disco non suona alla giusta velocità; il pitch è troppo alto o troppo basso: o Assicurarsi che l'interruttore 33 / 45 / 78 sia impostato sulla velocità giusta per il disco specifico. L'altoparlante Bluetooth che voglio non si collega all'Air LP. o Spegnere o spostare altri altoparlanti Bluetooth nelle vicinanze a oltre 10 metri in modo che solo l'altoparlante Bluetooth più vicino desiderato si colleghi. Sono collegato a un altoparlante Bluetooth, ma non sento alcun audio. o Se si è collegati a un altoparlante Bluetooth dotato di tasto play/pause e non si sente alcun audio, provare a premere il tasto play/pause. Il mio smartphone non si collega al giradischi Air LP. o Il giradischi Air LP agisce da trasmettitore Bluetooth inviando l'audio dall'Air LP ad altri altoparlanti Bluetooth. Il giradischi Air LP non può agire da ricevitore Bluetooth e riprodurre musica dallo smartphone su cuffie o uscite RCA. Il LED Bluetooth non smette di lampeggiare. o Una volta premuto il tasto Bluetooth, l'Air LP cercherà di collegarsi agli altoparlanti Bluetooth più vicini per 5 minuti. Per interrompere il lampeggio del LED Bluetooth riaccendere l'Air LP. Sento l’eco durante l’ascolto di musica. o Utilizzare un altoparlante Bluetooth accoppiato o collegare le uscite audio RCA da Air LP ad un altoparlante. Non utilizzare entrambi i metodi di riproduzione contemporaneamente.25 Configurare l'Air LP come dispositivo di registrazione predefinito

• Windows XP: Cliccare su Start Pannello di controllo (o Impostazioni Pannello di controllo in visualizzazione classica) Suoni e periferiche audio. Cliccare sulla scheda Audio e sotto Registrazione audio, selezionare Dispositivo audio PnP USB come periferica predefinita.

• Windows Vista: Cliccare su Start Pannello di controllo (o Impostazioni Pannello di controllo in visualizzazione classica) Suoni e periferiche audio. Cliccare sulla scheda Registrazione e selezionare Dispositivo audio PnP USB come periferica predefinita.

• Windows 7: Cliccare su Start Pannello di controllo Audio. Cliccare sulla scheda Registrazione e selezionare Dispositivo audio PnP USB come periferica predefinita.

• Windows 8: Nel menu Start, cliccare sull'angolo inferiore sinistro dello schermo per passare al Desktop. Nell'angolo inferiore destro della Barra delle applicazioni, individuare l'icona "Speaker" di controllo del Volume. Fare click col tasto destro del mouse e selezionare Dispositivi di riproduzione. Nel pannello di controllo Audio di Windows selezionare la scheda Registrazione. Se il Dispositivo audio PnP USB non presenta un segno di spunta verde, fare click col destro e selezionare Imposta come dispositivo predefinito.

• Mac: Cliccare sull'icona della "mela" in alto a sinistra, quindi cliccare su Preferenze di sistema Audio. Fare clic sulla scheda Input. Dal menu, selezionare Dispositivo audio PnP USB come periferica. Configurazione della scheda audio del computer come dispositivo di riproduzione predefinito

• Windows XP: Cliccare su Start Pannello di controllo (o Impostazioni Pannello di controllo in visualizzazione classica) Suoni e periferiche audio. Cliccare sulla scheda Audio e sotto Riproduzione audio, selezionare la scheda audio del computer come periferica predefinita.

• Windows Vista: Cliccare su Start Pannello di controllo (o Impostazioni Pannello di controllo in visualizzazione classica) Hardware e suoni Audio. Cliccare sulla scheda Riproduzione e selezionare la scheda audio del computer come periferica predefinita.

• Windows 7: Cliccare su Start Pannello di controllo Audio. Cliccare sulla scheda Riproduzione e selezionare la scheda audio del computer come periferica predefinita.

• Windows 8: Nel menu Start, cliccare sull'angolo inferiore sinistro dello schermo per passare al Desktop. Nell'angolo inferiore destro della Barra delle applicazioni, individuare l'icona "Speaker" di controllo del Volume. Fare click col tasto destro del mouse e selezionare Dispositivi di riproduzione. Il pannello di controllo Audio di Windows dovrebbe comparire sulla scheda Riproduzione. Se la scheda audio del computer non presenta un segno di spunta verde, fare click col destro e selezionare Imposta come dispositivo predefinito.

• Mac: Cliccare sull'icona della "mela" in alto a sinistra, quindi cliccare su Preferenze di sistema Audio. Cliccare sulla scheda Output. Nel menu, selezionare Internal Speakers se si utilizzano le casse interne del computer o Cuffie se si utilizzano casse o cuffie collegate all'uscita cuffie da 1/8" del computer.

PRIMA DI RENDERE QUESTO PRODOTTO, contattare ION Audio o il proprio rivenditore per ricevere assistenza tecnica. I dati di contatto si trovano nel libretto di istruzioni di sicurezza in dotazione con il prodotto. ionaudio.com/support26

Specifiche tecniche Dimensioni (lunghezza x larghezza x altezza) 406 mm x 356 mm x 114 mm 16 po x 14 po x 4,5 po Peso 3 kg 6,7 lbs. Alimentazione 12V CC, 0,2A, polo centrale positivo, punta negativa Funzione Bluetooth del giradischi Air LP Trasmettitore Bluetooth Versione Bluetooth BT 3.0 Portata Bluetooth Fino a 9,1 m / 30’ * Tipo di cartuccia Ceramica Cartuccia e puntina CZ-800-10 (con punta in zaffiro) in dotazione e disponibile alla pagina www.ionaudio.com/products/details/CZ-800-

Per una puntina 78 è disponibile l'iCT06rs alla pagina www.ionaudio.com/ict06rs Le specifiche tecniche possono variare senza preavviso.

• La portata del Bluetooth è influenzata da pareti, ostacoli e movimento. Per ottenere prestazioni ottimali, collocare il prodotto nella stanza con linea d'aria libera in modo che non sia ostacolato da pareti, mobili, ecc. La durata della batteria varia a seconda della temperatura, dell’età e del volume di utilizzo del prodotto.27
