MANUALE UTENTE Complete LP ION

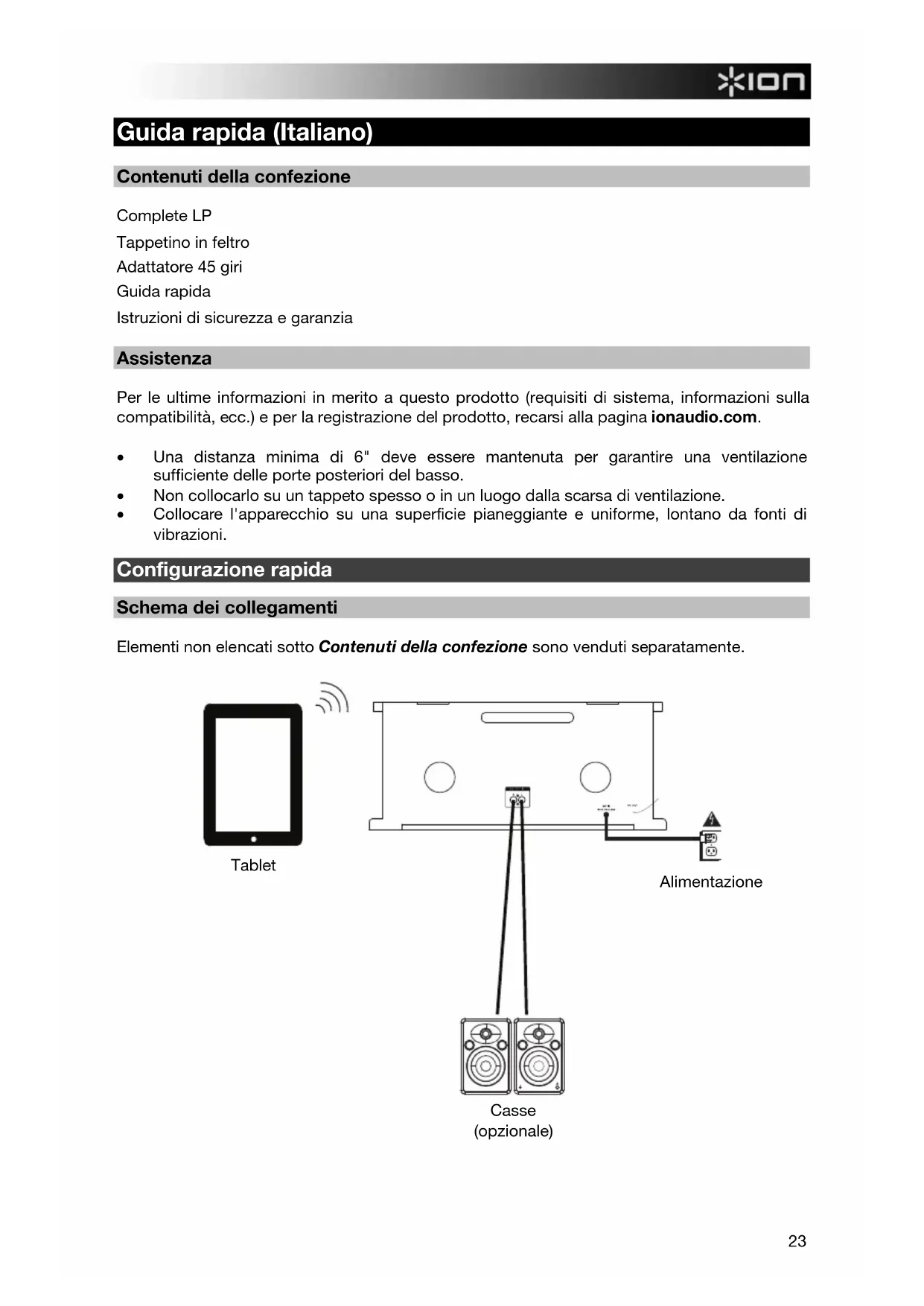

Guida rapida (Italiano)

Contenuti della confezione

Complete LP

Tappetino in feltro

Adattatore 45 giri

Guida rapida

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina ionaudio.com.

• Una distanza minima di 6" delve essere mantenuta per garantire una ventilazione sufficiente delle porte posteriori del basso.
  Non collocarlo su un tappeto spesso o in un luogo alla scarsa di ventilazione.
  Collocare l'apparecchio su una superficie pianeggiante e uniforme, lontano da fonti di vibrazioni.

Configurazione rapida

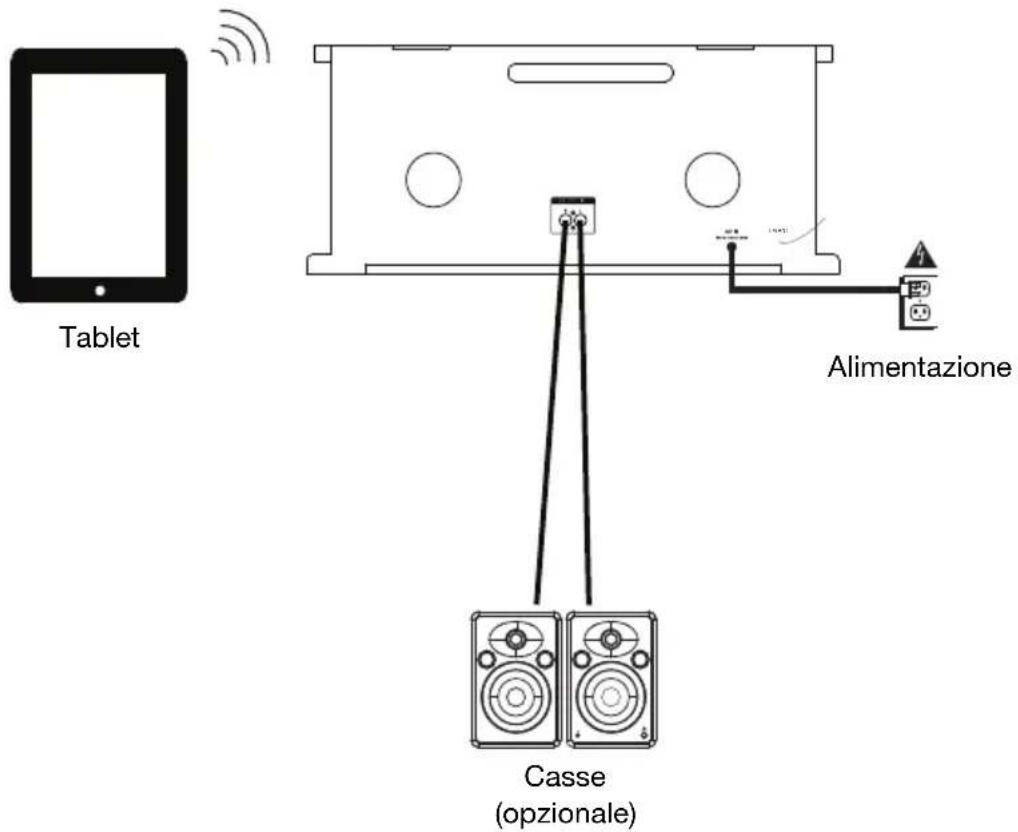

Schema dei collegamenti

Elementi non elencati sotto Contenuiti della confezione sono venduti separatamente.

Caratteristiche

Pannello anteriore

1. CD/USB: fa commutare la fonte da CD a USB.
2. AM/FM: premere e rilasciare quello commando per commutare tra le bande radio AM ed FM quando "Sintonizzatore" (Tuner) è stato scelto come modalità.
3. Repeat (Ripeti): ripete una singola traccia o l'intero CD.
4. Random (Riproduzione casuale): riproduce una traccia presente su un CD in maniera casuale.
5. USB Rec: premere quello dato per passare alla modalità di registrarazione USB quando è collegato un drive flash USB.
6. Standby/On (solo appearecchi EU/UK): nei modelli EU/UK il tasto Standby accende o spegne l'apparecchio.
7. LED Standby (solo appearecchi EU/UK): indica che l'apparecchio si trova in modalità di Standby. Il Complete LP si ferma e quello LED si illumina dopo 60 minuti di inattività, a meno che non venga riprodotta musicatramiteBluetooth o la radio.
8. FM ST: si illumina quando la stazione è ricevuta in stereo.
9. Open/Close: après/chiude il vassoio porta-CD.
10. Stop: premere quello commando per fermare la registrazione sul drive flash USB.
11. Prev / Tune/Track / Seek: premere quello commando per passare al file USB, alla stazione radio o alla traccia CD precedente. Tenerlo premuto per "cercare" all'indietro (passando al segnale di stazione radio più forte).
12. Play/Pause: avvia o interrompe momentaneamente la riproduzione di un CD, un file USB o di una traccia Bluetooth. In modalità di sintonia Tuner, premere per 2 secondi quello commando per effettuire una "scansione" delle stazioni radio. In modalità Bluetooth, tenere premuto Play/Pause per

2 secondi per scollegare un dispositivo Bluetooth attualmente collegato.

1. Next / Tune/Track / Seek: premere quello dato per passare al file USB, alla stazione radio o alla traccia CD successivi. Tenerlo premuto per "cercare" in avanti (passando al segnale di stazione radio successivo più forte).
2. Modalità: commuta tra le modalità BT/AUX/TUNER/CD/TAPE/USB/PHONO.

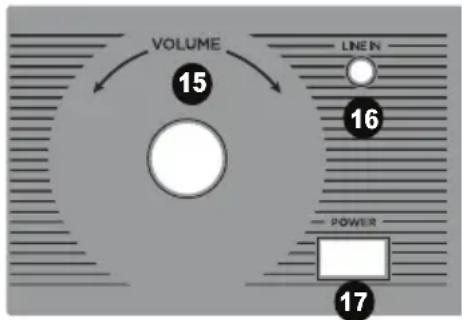

3. Volume: regola il livello dell'audio degli altoparlanti interni, lotre che dell'uscita cuffie.
4. Ingresso di linea: collegare l'uscita da un dispositivo a livello di linea a quello ingresso (quali uno smartphone, un media player. un tablet, ecc.)
5. Alimentazione (Power): premere quello comando per accendere/spegnere l'apparecchio.

Nota bene (solo apparecchi EU/UK): per accendere interamente il Complete LP, premereanche Standby.

1. Display:在哪的 modalità corrente, il numero di traccia, la durata della traccia e la stazione radio.
   Nota bene: il display e i tasti circostanti sono coperti da una protezione in plastica. Rimuovere quest'ultima per una visualizzazione ottimale.
2. Vassoio porta-CD: premere il tasto Open/Close per espellere il vassoio e collocarvi un CD. L'apparecchio è stato concepito per riproduire i CD disponibili in commercio, CD-R masterizzati adeguatamente e finalizzati, CD-RW e CD MP3. A causa della variabilità delle specifiche di determinati masterizzatori CD e CD, si consiglia di masterizzato i CD stessi alla velocità minima disponibile per otteneri migliorari risultati di riproduzione.

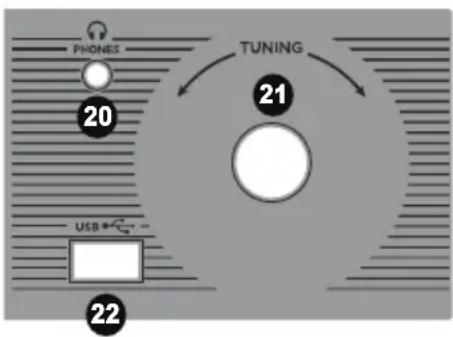

3. Uscita cuffie: quando le cuffie sono inserte, l'altoparlante interno viene silenziato.
4. Sintonia (tuning): regolare quello dato per passare a un'altra stazione radio.
5. USB: riproduce le trace dal drive flash USB o le registra sullo stesso.

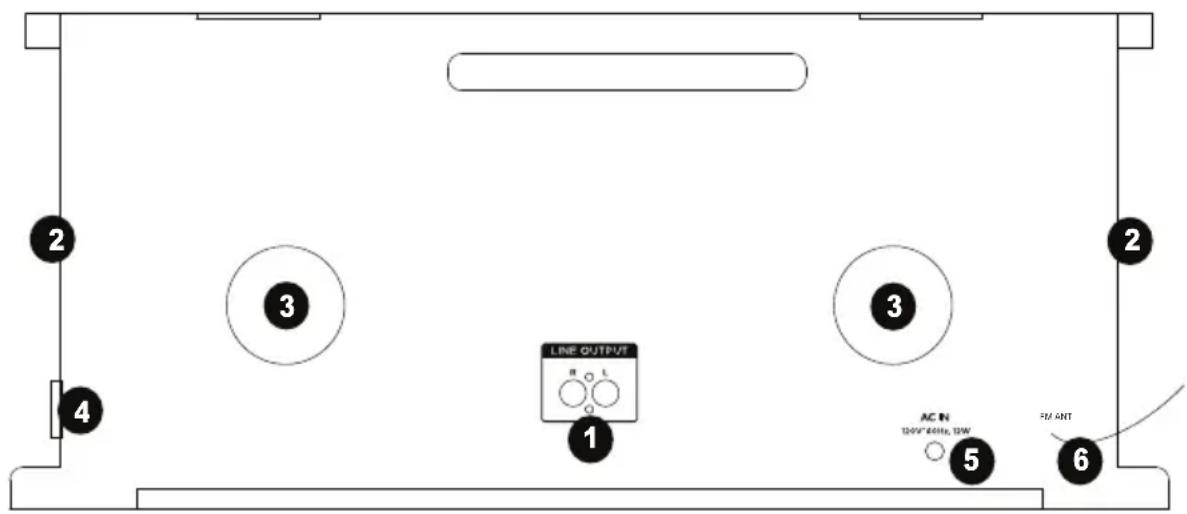

Pannello posteriore

1. Uscita di linea: collegare altoparlanti esterni a questa uscita.
2. Casse: questioned casse interne emettono la musica.
3. Porto dei bassi: garantisco bassi estesi per la musica. Posizioniari lontani dalle pareti o da altre ostruzioni per ottenere la massima qualità sonora.
4. Mangiacassette: insere una cassetta a quello livello.
5. Ingresso di alimentazione: il cavo di alimentazione integrato va collegato a quello livello.
6. Antenna FM: regolare quello filo per migliorare la riscione della radio FM. Per la riscizione AM, ruotare l'apparecchio fino a trovare la riscione migliorare.

Registrazione

Notabene: non è possibile registrarare alla radio AM/FM.

Quando in modalità BT/TAPE/PHONO/AUX:

1. Collegare il drive flash USB al Complete LP.
2. Premere USB REC.
3. Premere nuovamente USB REC per iniziare a registrar.
4. Quando a display compare "REC", USB lampeggia nell'angolo superiore sinistro del display e la registrazioneavrare inizio.
5. Premere STOP per conclusere la registrazione salvando il file audio al drive flash USB.

Quando in modalità CD/MP3:

1. Collegare il drive flash USB al Complete LP.
2. Premere USB REC.
3. Premere NEXT/PREV per commutare tra le seguenti opzioni:

REC ONE (registra una traccia)
- REC DIR (registra tutte le canzoni presenti nella cartella corrente)
REC ALL (infra tute le canzoni)

1. Premere USB REC per iniziare a registrar. Quando a display compare "READING", USB lampeggia sullo schermo e inizia la registrazione.
2. Premere STOP per conclusire la registrazione salvando il file audio al drive flash USB.

Riproduzione

Modalità Bluetooth

1. Accendere il dispositivo Bluetooth.
2. Premere il tasting Mode fino a quando BT AUX non compare a display. Entrera automaticamente in modalità di accoppiamento per cercare dispositivi Bluetooth.
3. Navigare nella schermata di configurazione del dispositivo Bluetooth, trovare "Complete LP" e collegarlo.

Notabene:se il dispositivo Bluetooth richiede un codice, digitare '0000'.

Modalità tape player

1. Premere il tasting Mode fino a quando TAPE non compare a display.
2. Inserire il nastro con il lato più spesso rivolto verso il lato destro del vassoio porta-nastro.
3. Premere il tasting Espelli/Avanzare a metà per commutare tra avanzamento rapido e riproduzione.
4. Premere per intero il tasto Espelli/Avanzare per espellere il nastro.

Nota bene: rimuovere il cavo da 1/8" (3,5 mm) dall'ingresso di linea prima di passare in modalità Tuner per sentire la stazione.

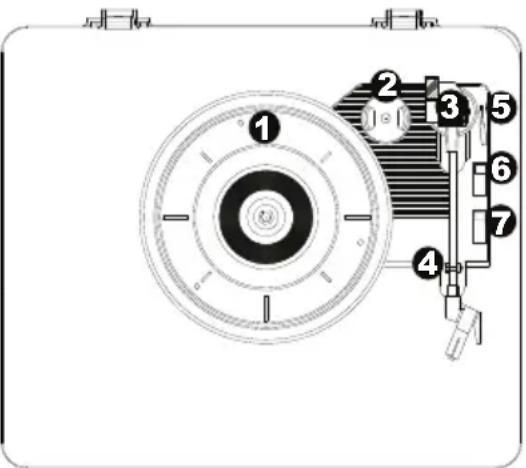

Modalità vinile

1. Piatto - Il disco va collocato qui.
2. Supporto adattatore 45 giri - Regge l'incluso adattatore per 45 giri. Quando l'adattatore non è in uso, cui essere collocato a quello livello.
3. Braccio - Il braccio fisso può essere alzato e abbassato a mano, oppure premendo la levetta di sollevamento / abbassamento.
4. Fermabraccio - Questo fermabraccio dal design speciale fissa il braccio quando è a riposo o quando non è in uso. Il fermabraccio è stato progettato in modo che resti sollevato quando sbloccato.
5. Levetta di sollevamento / abbassamento - Alza e abbassa il braccio.
6. Interruttore 33 / 45 / 78 - Controlla la velocità del piatto del giradischi.

Nota bene: per i migliorori risultati durante la riproduzione di dischi in vinile a 78 giri, servirsi di una puntina 78 (venduta separamente). Servirsi unicamente di una puntina 78 con dischi in vinile a 78 giri.

1. Interruttore Autostop - Accende o spegne la funzione "autostop". Quando la funzione "autostop" è attiva, il piatto inizia a girare quando il braccio è posato sul disco e smette di girare quando il disco arrivava alla fine. (Quando la funzione autostop è disattiva, il piatto continuera a girare, indipendentemente alla posizione del braccio.)

IMPORTANTE: collocare il tappetino in feltro in dotazione sul pietto; quindi posizionare il disco sul tappetino in modo che venga retto in maniera accurata.

IMPORTANTE: rimuovere il cappuccio della cartuccia (copripuntina) prima di utilizzare il giradischi.

*AVVERTENZA: le uscite RCA sono a livello di LINEA. Collegarle unicamente a ingressi a livello di LINEA. Si rischia di danneggiare il ricevitore collegando un dispositivo a livello di LINEA in un ingresso PHONO.

Nota bene: se il vinile si ferma prima di raggiungere la fine della musica, spegnere la funzione Autostop per quel particolare disco. Di solito, perché consigliato per i dischi a 45 giri.

Riproduzione dei dischi:

1. Premere il tasting Mode fino a quando PHONO non compare a display.
2. Impostare l'interruttore di controllo della velocità sulla velocità desiderata (33 1/3, 45, 78 giri).
3. Collocare il disco sul piatto e posizionare il braccio sul disco per avviare la riproduzione.
4. Regolare la manopola Volume sul Complete LP.

Nota bene: rimuovere il cavo da 1/8" (3,5 mm) dall'ingresso di linea prima di passare in modalità Tuner per sentire la stazione.

Modalità Aux

1. Collegare il dispositivo all'ingresso di linea servendosi di un cavo stereo da 1/8 (3,5 mm).
2. Premere il tasting Mode fino a quando BT AUX non compare a display.
3. Regolare il volume sul dispositivo di uscita.

Modalità CD

1. Premere il tasting Open/Close per inserire un disco MP3, CD-R, o CD-RW nel vassoio CD.
2. Premere il tasting Mode fino a quando CD non compare a display.
3. Premere PREV/NEXT per selezionare una traccia diversa.
4. Premere PLAY/PAUSE per riproduire o interrompere momentaneamente la tracciak.

Nota bene: rimuovere il cavo da 1/8" (3,5 mm) dall'ingresso di linea prima di passare in modalità Tuner per sentire la stazione.

Modalità USB

1. Collegare un drive flash USB all'apparecchio.
2. Premere il tasto CD/USB forn a quando USB non compare a display. Inizierà automaticamente la riproduzione delle canzoni presenti sul drive flash USB.
3. Premere PREV/NEXT per selezionare una traccia diversa.
4. Premere PLAY/PAUSE per riproduire o interrrompere momentaneamente la tracciak.

Nota bene: rimuovere il cavo da 1/8" (3,5 mm) dall'ingresso di linea prima di passare in modalità Tuner per sentire la stazione.

Modalità di sintonia (Tuner)

1. Premere AM/FM per commutare tra le bande AM ed FM.
2. Regolare la manopola TUNE per selezionare il canale desiderato.
3. Tenere premuto il tastingo PREV o NEXT per passare alla stazione dal segnale radio più forte.

Nota bene: rimuovere il cavo da 1/8 (3,5 mm) dall'ingresso di linea prima di passare in modalità Tuner per sentire la stazione.

Per salvare una stazione radio come preset:

1. Premere il tasting OPEN/CLOSE.
2. Cambiare lo slot preset premendo il tasto PREV o NEXT quando il numero dello slot preset sta ancora lampeggiando.
3. Premere OPEN/CLOSE per confermare il salvataggio.
4. Commutare tra i preset salvati servendosi del tastingo PREV o NEXT quando in modalità di sintonia Tuner.

Risoluzione di problemi

Sto riproducendo un disco, ma non sento alcun audio.

Se si riproduce musica da vinile:

Assicurarsi che il Complete LP sia acceso e che la puntina sia sul disco.
Se le cuffie sono collegate al Complete LP, scollegarle per sentire l'audio dagli alte altoparlanti interni.

Il mio disco non suona alla giusta velocità; il pitch è troppo alto o troppo basso:

O Assicurarsi che l'interruttore 33 / 45 / 78 sua impostato sulla velocità giusta per il disco specifico.

Sono collegato a un altoparlante Bluetooth, ma non sento alcun audio.

Spegnere eriaccendere il Complete LP, quindi provare a collegarlo nuovamente.
Servirsi della manopola volume sul Complete LP per alzare il volume dell'uscita Bluetooth.
Se le cuffie sono collegate al Complete LP, scollegarle per sentire l'audio dagli altoparlanti interni.

Non sento la stazione radio.

Rimuovere il cavo da 1 / 8'' (3,5 mm) dall'ingresso di linea prima di passare in modalità Tuner per sentire la stazione radio.

Specifiche tecniche

Potenza di uscita altoparlante	8W (picco)
Profilo Bluetooth supportato	4,0
Portata Bluetooth	10 metri o più
Alimentazione	12W
Tipo di cartuccia	Ceramica
Cartuccia e puntina CZ-800-10
Tensione	120V, 60 Hz (US) 230V, 50 Hz (EU) 240V, 50 Hz (UK)
Consumo	≤ 19W
Dimensioni (larghezza x profondità x altezza)	11,75" x 19,75" x 9,2" 29,8 cm x 50,1 cm x 23,4 cm
Peso	17,2 lb. 7,8 kg
Gamma di frequenza radio Stati Uniti: EUROPA: GIAPPONE:AM 520 - 1710 kHz AM 522 - 1629 kHz AM 520 - 1710FM 87.5 - 107.9 MHz FM 87.5 - 108 MHz FM 75.5 - 90.5

Le specifiche tecniche possono variare alla preavviso.

• La portata del Bluetooth è influenzata da pareti, ostacoli e movimento. Per ottenere prestazioni ottimali, collocare il prodotto al centro della stanza in modo che non sia ostacolato da pareti, mobili, ecc.
