MANUAL DE USUARIO Vinyl Transport ION

• Adaptador de alimentación

• Adaptador para 45 RPM

• Guía de inicio rápido

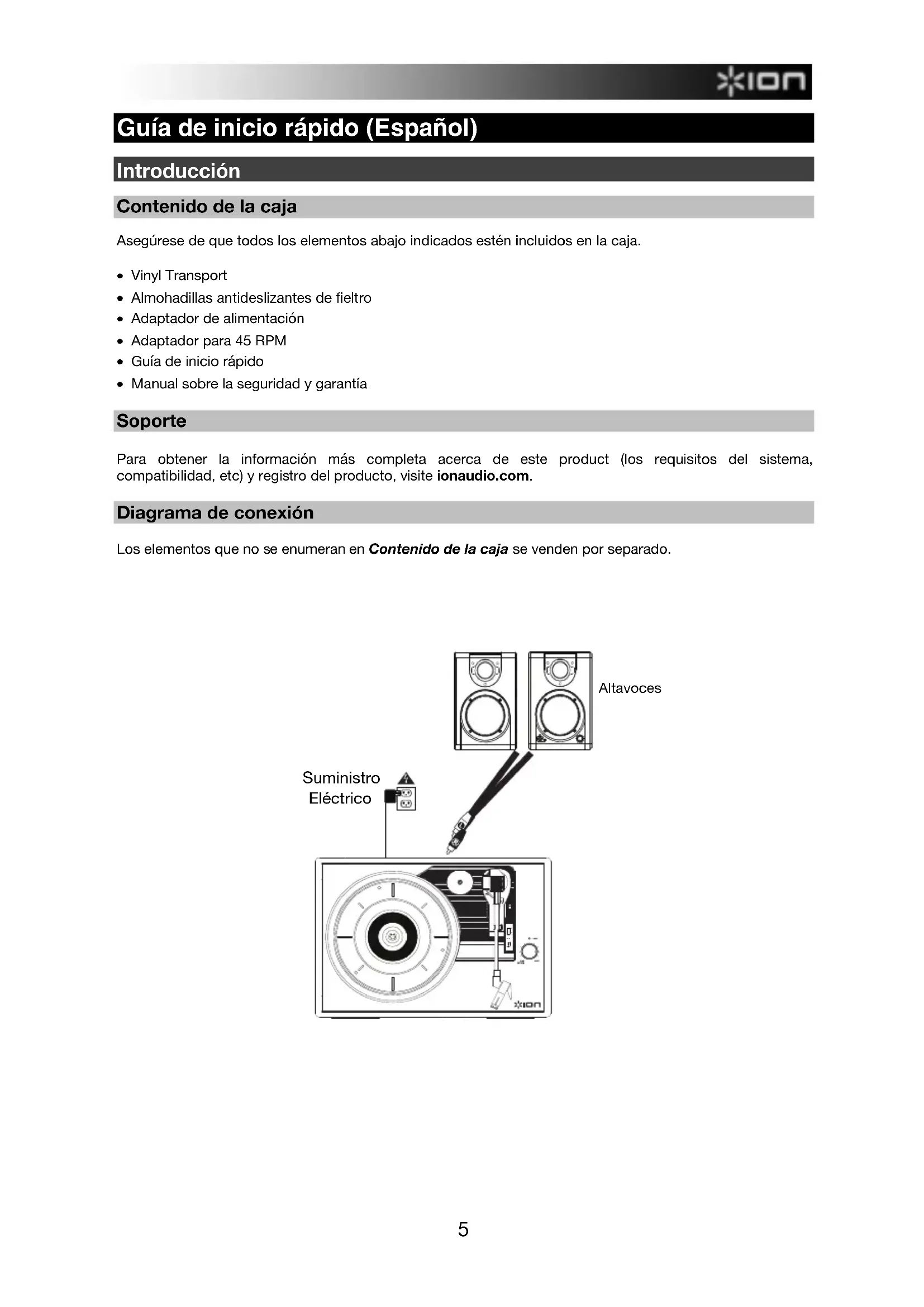

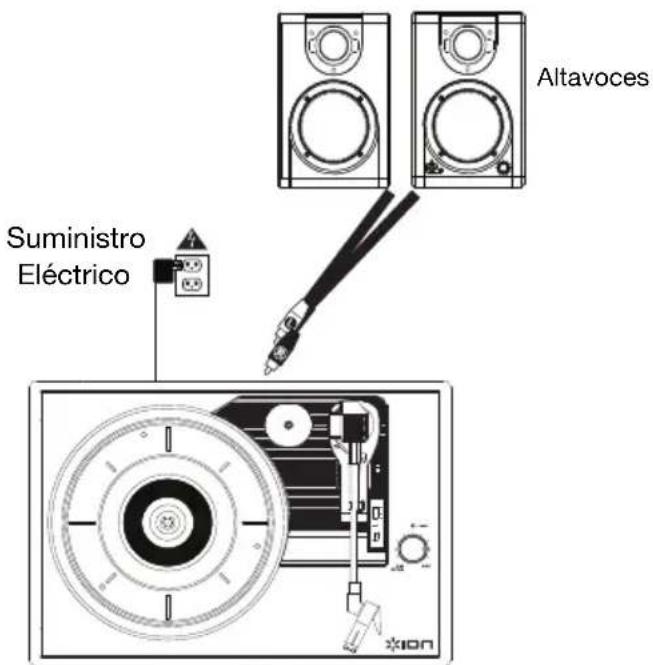

• Manual sobre la seguridad y garantía Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite ionaudio.com. Diagrama de conexión Los elementos que no se enumeran en Contenido de la caja se venden por separado.

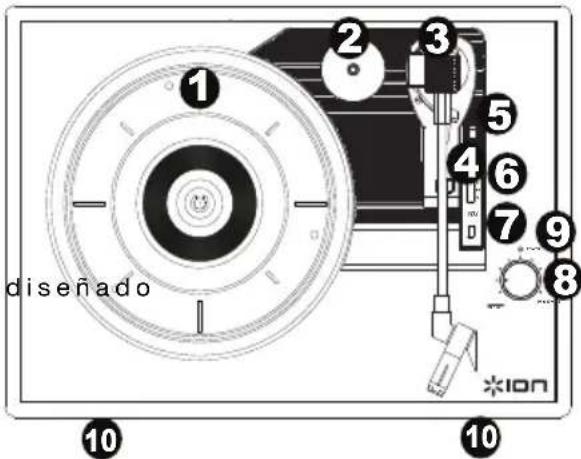

1. Plato – Coloque aquí su disco.

2. Soporte del adaptador para 45 rpm – Sostiene

el adaptador para 45 RPM incluido. Cuando no use el adaptador, póngalo en este soporte.

El brazo fijo se puede subir y bajar a mano o presionando la palanca de subir / bajar.

4. Clip del brazo – Este clip diseñado

especialmente fija el brazo mientras está en reposo o no se usa. El clip ha sido diseñado para que permanezca hacia arriba mientras está desbloqueado.

5. Palanca de subir / bajar – Sube y baja el

6. Conmutador de 33 / 45 / 78 rpm – Este

conmutador controla las RPM del plato del giradiscos.

7. Interruptor de parada automática – Este interruptor

activa y desactiva la parada automática. Cuando la parada automática está activada, el plato comienza a girar cuando el brazo se coloca sobre el disco y se detiene cuando llega al final del mismo. (Si está desactivada, el plato gira siempre, independientemente de la posición del brazo.) Nota: Para obtener los mejores resultados al reproducir discos de vinilo de 78 RPM, use una púa para 78 (que se vende por separado). Use sólo una púa para 78 con los discos de vinilo de 78 RPM. Adquiera la púa para 78 iCT06rs en ionaudio.com/ict06rs.

8. Perilla de volumen/encendido – Para encender el

Vinyl Transport, gire esta perilla en sentido horario hasta que se escuche un clic. Cuando la unidad está encendida, use esta perilla para ajustar el volumen. Para apagar el Vinyl Transport, gire esta perilla en sentido antihorario hasta que se escuche un clic.

9. Indicador de encendido – Este LED se enciende

cuando el giradiscos está encendido.

10. Altavoz – El audio del disco se reproduce por este

altavoz incorporado.

11. Salida RCA* – El audio del disco de vinilo que se

está reproduciendo se aplica a esta salida de audio coaxial de nivel de línea. Esta salida no debe conectarse a dispositivos de nivel fonográfico. Nota: Si su disco de vinilo se detiene antes de llegar al final de la música, gire Autostop a la posición de desactivado para este disco en particular. Esto se recomienda en general para los discos de 45 RPM.

12. Entrada del cable de corriente – Utilice el adaptador incluido para conectarlo a la toma de corriente

IMPORTANTE : Retire la cubierta plástica de la cápsula (cubierta de la púa) antes de hacer funcionar el giradiscos. *ADVERTENCIA : Las salidas RCA son para nivel de LÍNEA. Conéctelas sólo a las entradas de nivel de línea (LINE). Puede dañar el receptor si enchufa un dispositivo de nivel de línea en una entrada de nivel fonográfico (PHONO). MAXMINPOWERON / OFF

IMPORTANTE: Coloque la almohadilla antideslizante de fieltro incluida sobre el plato y coloque su disco encima de ella para que sus discos queden apoyados cuidadosamente.7 Solución de Problemas Si experimenta alguna dificultad, consulte los pasos de solución de problemas que se indican a continuación. No oigo ningún audio cuando reproduzco la música:

• Si está reproduciendo la música de un vinilo: o Asegúrese de que el Vinyl Transport esté encendido y que la púa esté sobre el disco. o Conecte las salidas RCA del Vinyl Transport a un sistema estéreo o altavoces alimentados. (No las conecte a entradas de nivel fonográfico —las salidas RCA del Vinyl Transport son de nivel de línea y podrían dañar un dispositivo con entradas de nivel fonográfico.) Mi disco no se reproduce a la velocidad correcta. Su tono es demasiado alto o bajo: o Asegúrese de que el interruptor 33 / 45 / 78 esté colocado en la velocidad correcta para su disco. Mi disco golpea contra el borde de la tapa superior: o Utilice una almohadilla antideslizante para elevar sus discos lo suficiente para superar la tapa superior.

ANTES DE DEVOLVER EL PRODUCTO, comuníquese con Ion Audio o con su vendedor minorista para solicitar soporte técnico. La información de contacto se encuentra en el folleto de instrucciones de seguridad incluido con este producto. ionaudio.com Especificaciones técnicas Dimensiones (Largo x Ancho x Alto) 349 mm x 254 mm x 114 mm

Potencia de salida 5 V CC, 1 A, patilla central positiva, punta negativa; o 4 pilas AA (en el compartimiento de la parte inferior). Tipo de batería pilas AA Vida útil de la batería Hasta 6 horas Tipo de cápsula Cerámica Cápsula y púa Se incluye una CZ-800-10 (con punta de zafiro), la cual también está disponible en www.ionaudio.com/products/details/CZ-800-10. Para una púa de 78, la iCT06rs está disponible en www.ionaudio.com/ict06rs.
