BEDIENUNGSANLEITUNG Vinyl Transport ION

Schnellstart-Anleitung

Deutsch (14-16)

Snelstartgids

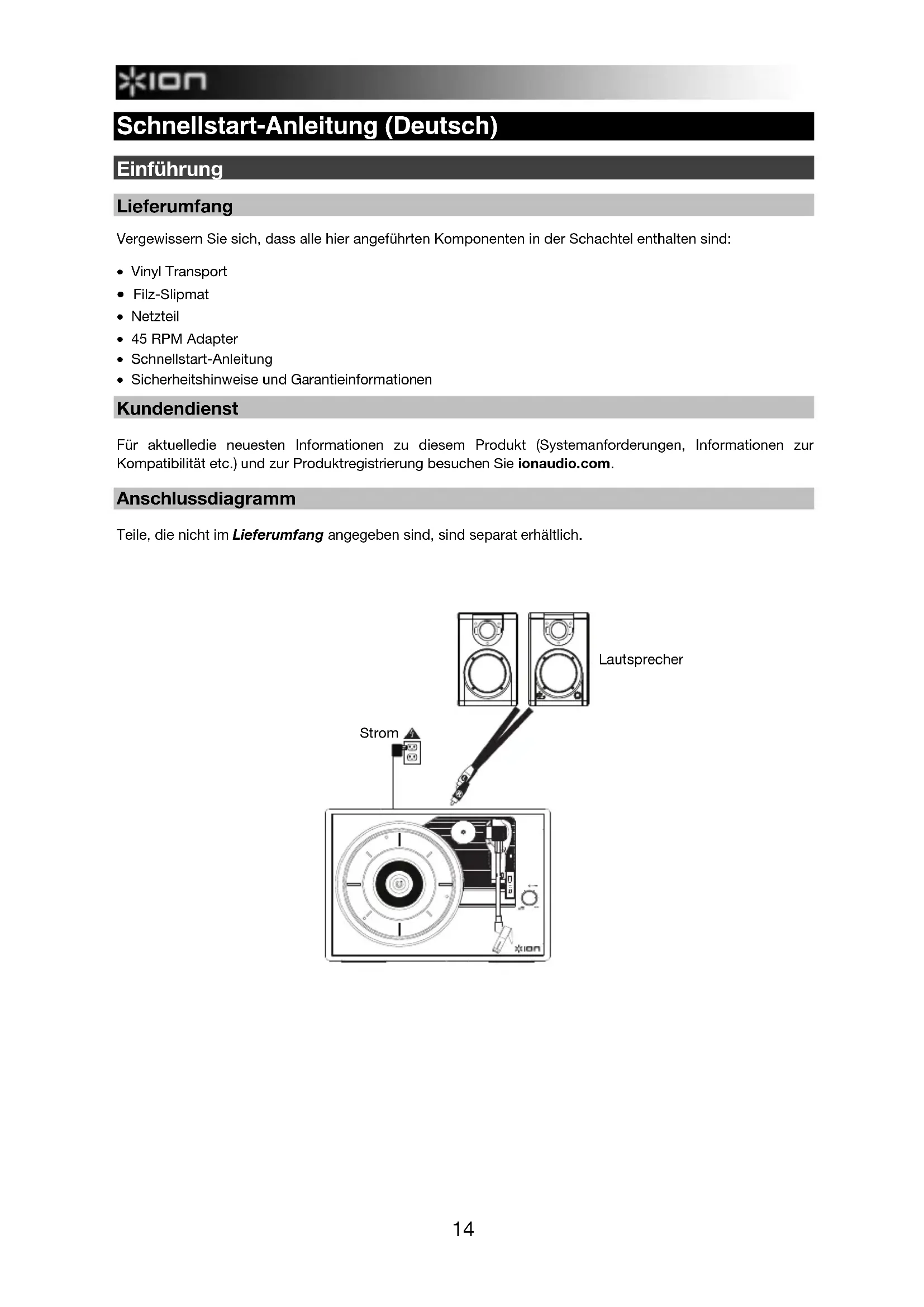

Schnellstart-Anleitung (Deutsch)

Einführung

Lieferumfang

Vergewissern Sie sich, dass alle hier angeführten Komponenten in der Schachtel enthalten sind:

Vinyl Transport
- Filz-Slipmat
- Netzteil
45 RPM Adapter
Schnellstart-Anleitung
- Sicherheitschinweise und Garantieinformationen

Kundendienst

Für aktuelledie neuesten Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie ionaudio.com.

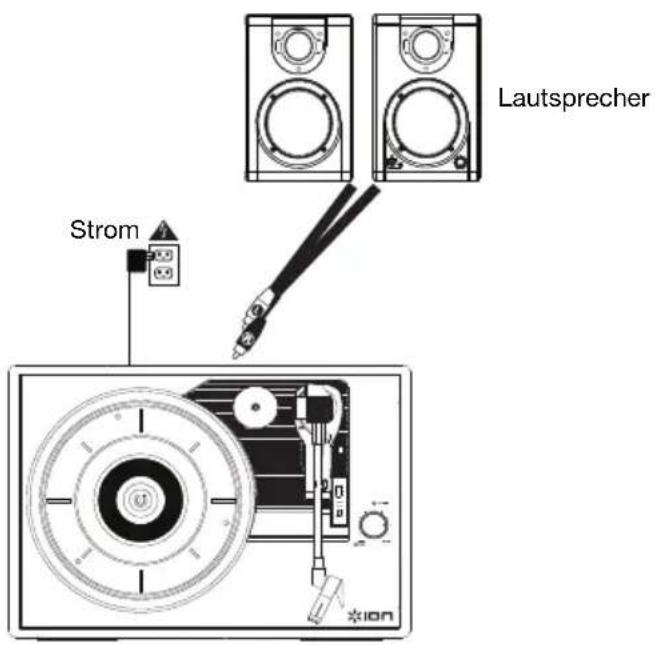

Anschlussdiagramm

Teile, die nicht im Lieferumfang angegeben sind, sind separat erhaltlich.

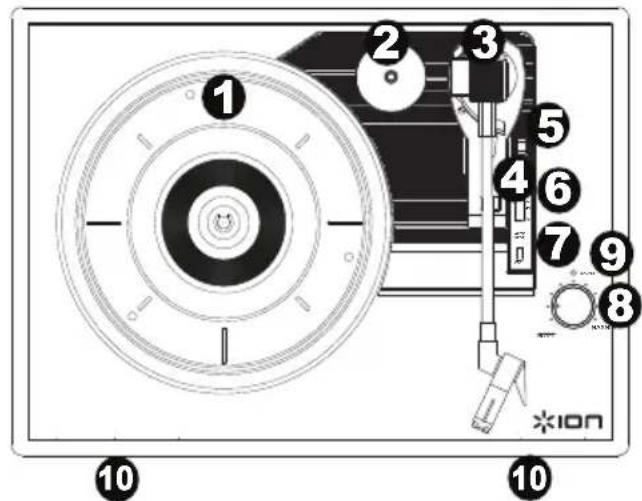

Funktionen

1. Plattenteller - Hier platzieren Sie ihre Schallplatte.
2. 45 RPM-adapterhalterung - Sicher den mitgelieferten 45 RPM-Adapter. Wenn Sie den Adapter nicht verwenden, legen Sieihnitte in diese Haltevorrichtung.
3. Tonarm - Der fixe Tonarm kann mit der Hand oder durch Drucken des entspruchenden Hebels angehoben und abgesenkt werden.
4. Arm-Clip - Dieser speziell entworfene Arm-Clip sichert den Tonarm, wenn er nicht verwendet wird. Der Arm-Clip wurde so entwickelt, dass er in der oberen Position bleibt, wenn er entsperrt ist.
5. Hebel - Hebt und senkt den Tonarm.
6. 33 / 45 / 78 RPM-schalter - Regelt die Geschwindigkeit (RPM) des Plattentellers.
7. Autostop-schalter - Dieser Schalter schaltet Autostop an oder aus. Wenn Autostop eingeschaltet ist, wird der Plattenteller zu rotieren beginnen, sobald der Tonarm über die Schallplatte gelegt wird und stoppen, wenn die Platte das Ende erreicht hat. (Wenn Autostop ausgeschaltet ist, wird sich der Plattenteller immer und unabhängig von der Position des Tonarms drehen.)

Hinweis: Für die Wiedergabe von 78 RPM Schallplatten verwenden Sie idealerweise eine 78 RPM-Nadel (separat erhältlich). Verwenden Sie für 78 RPM Schallplatten ausschließlich 78 RPM-Nadeln. Kaufen Sie eine iCT06rs 78 Nadel auf ionaudio.com/ict06rs.

1. Lautstärkeregler / ein-aus / schalter - Um Vinyl Transport einzuschalten, drehen Sie diesen Regler im Uhrzeigersinn bis er einrastet. Wenn das Geräteingeschaltet ist, verwenden Sie diesen Knopf, um die

Lautstärke einzustellen. Um Vinyl Transport abzuschalten, drehen Sie diesen Regler gegen den Uhrzeigersinn bis er einrastet.

1. Netzanzeige - Diese LED leuchtet, wenn das Gerät eingeschaltet ist.

2. Lautsprecher - Die Platte wird über diese eingebauten Lautsprecher zu horen sein.

3. Cinch-Ausgang* - Die Audiosignale von einer Vinyl-Schallplatte, die gerade abgespielt wird, wird an diesen Line-Level-Koaxial-Ausgang gesendet. Diese darf nicht mit Phono-Level-Geräten verbunden werden.

Hinweis: Wenn Ihr Schallplatte stoppt, bevor sie das Ende des Songs erreicht hat, bringen Sie Autostop für diese spezielle Schallplatte in die Position AUS. Dies wird in der Regel auch für 45 RPM Schallplatten empfohlen.

1. Netzkabeleingang - Verwenden Sie den mitgelieferten Adapter, um eine Verbindung zum Stromnetz herzustellen.

WICHTIG: Legen Sie die mitgelieferte Filz-Slipmat auf den Plattenteller. AnschlieBend legen Sie ihre Platte auf die Filz-Slipmat, um einen sicheren Sitz zu gewährleisten.

WICHTIG: Entfernen Sie die Kunststoffdeckung des Tonabnehmers (Nadelabdeckung) bevor Sie den Plattenspieler verwenden.

*WARNING: Die Cinch-Ausgänge sind line-pegel.itte nur verbinden um linepegel Eingangen. Sie konnten beschädigen ihre Empfänger wenn Sie Verbindung Die Cinch-Ausgänge des Vinyl Transport sind zu einem Phono-Eingangen.

Fehlerbehebung

Wenn Sie Schwierigkeiten mit dem Produkt haben, lesen Sieitte die unten aufgeführten Schritte zur Fehlerbehebung.

Ich kann bei der Musikwiedergabe nichts horen:

• Wenn Sie Vinylplatten speilen:

Stellen Sie sicher, dass Vinyl Transport eingeschaltet und die Nadel auf der Schallplatte ist.
o Verbinden Sie die Cinch-Ausgänge des Vinyl Transport mit einer Stereoanlage oder mit Aktivlautsprechem. (Verbinden Sie sie nicht mit Phono-Eingangen; Die Cinch-Ausgänge des Vinyl Transport sind Line-Verbindungen und konnten ein Gerät mit Phono-Eingangen beschädigen.)

Meine Schallplatte wird nicht mit der richtigen Geschwindigkeit wiedergegeben. Die Tonlage ist zu hoch oder zu tief:

• Stellen Sie sicher, dass der 33/45/78-Schalter für diese Schallplatte auf die entsprechende Geschwindigkeit eingestellt ist.

Meine Platte schleift am Rand der oberen Abdeckung:

o Verwenden Sie stets eine Slipmat, damit ihre Platten hoch genug aufliegen, um die obere Abdeckung nicht zu berühren.

BEVOR SIE DIESES PRODUKT EINSENDEN, kontaktieren Sieitte ION Audio oder Ihren Händler für technischen Support. Die Kontaktinformationen finden Sie in den Sicherheitshinweisen, die thisem Produkt beiliegen.

ionaudio.com

Technische Daten

Abmessungen (Länge x Breite x Höhe)	349 mm x 254 mm x 114 mm 13,75 x 10 x 4,5
Gewicht	2,8 kg 6,1 lbs
Ausgangsleistung	5V DC, 1A, mittlerer Pin mit positiver Polarität, Spitze negativ; oder 4 AA-Batterien (in das Bodenfach).
Akku-Typ	4 AA-Batterien
Lade Mal	Bis zu 6 Stunden
Tonabnehmerart	Keramik
Tonabnehmer und Nadel	CZ-800-10 (mit Saphirspitze) ist im Lieferumfang enthalten und auch auf www.ionaudio.com/products/details/CZ-800-10 erhältlich. Eine 78 Nadel ist auf www.ionaudio.com/ict06rs verfügbar.

Die Spezifikationen können ohne Ankündigung geändert werden.
