BEDIENUNGSANLEITUNG Raptor ION

Schnellstart-Anleitung Deutsch (23–27)

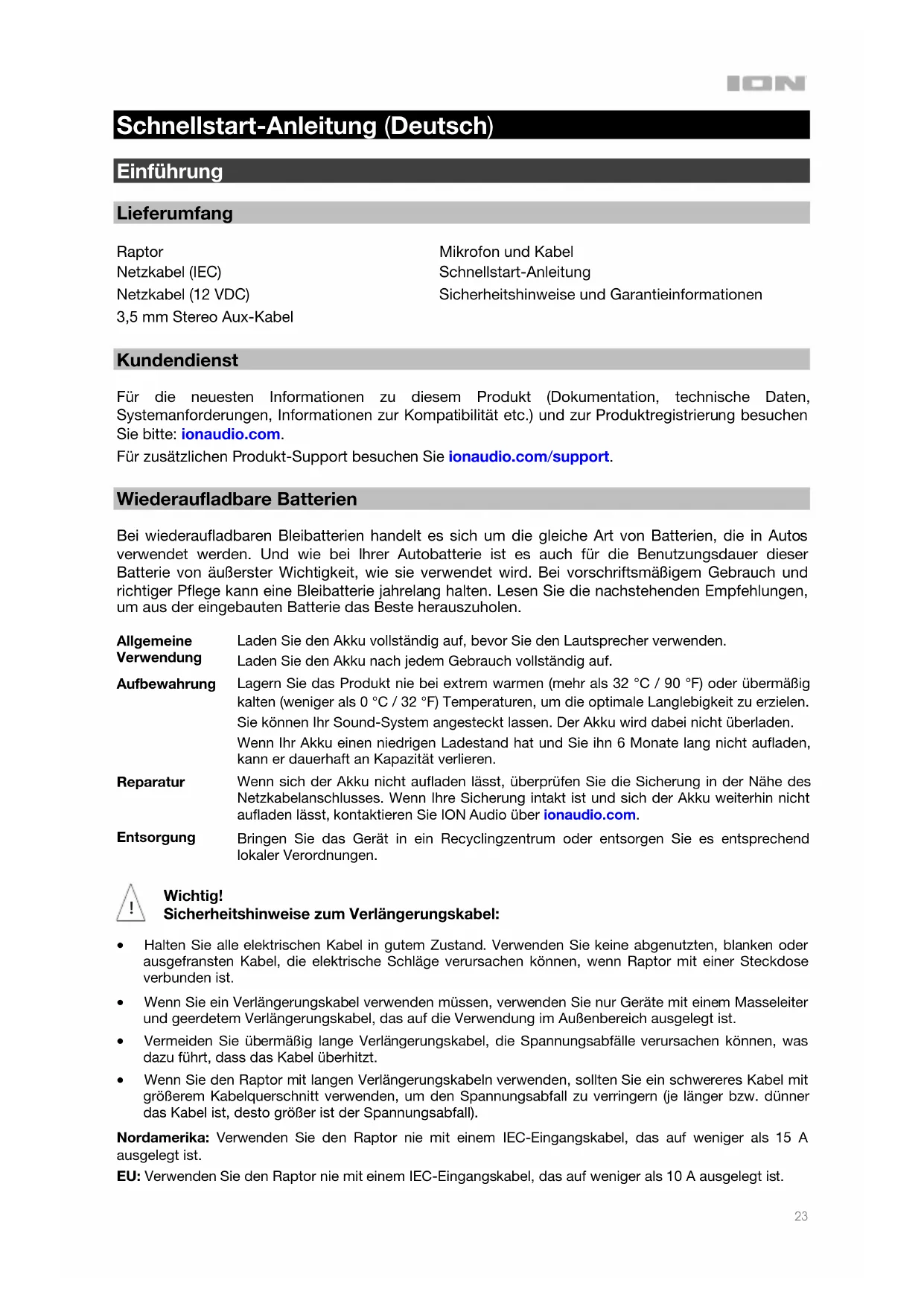

Schnellstart-Anleitung (Deutsch)

Einführung

Lieferumfang

Raptor

Mikrofon und Kabel

Netzkabel (IEC)

Schnellstart-Anleitung

Netzkabel (12 VDC)

Sicherheitshinweise und Garantieinformationen

3,5 mm Stereo Aux-Kabel

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte: ionaudio.com.

Für zusätzlichen Produkt-Support besuchen Sie ionaudio.com/support.

Wiederaufladbare Batterien

Bei wiederaufladbaren Bleibatterien handelt es sich um die gleiche Art von Batterien, die in Autos verwendet werden. Und wie bei Ihrer Autobatterie ist es auch für die Benutzungsdauer dieser Batterie von äußerster Wichtigkeit, wie sie verwendet wird. Bei vorschriftsmäßigem Gebrauch und richtiger Pflege kann eine Bleibatterie jahrelang halten. Lesen Sie die nachstehenden Empfehlungen, um aus der eingebauten Batterie das Beste herauszuholen.

Allgemeine

Laden Sie den Akku vollständig auf, bevor Sie den Lautsprecher verwenden.

Verwendung

Laden Sie den Akku nach jedem Gebrauch vollständig auf.

Aufbewahrung

Lagern Sie das Produkt nie bei extrem warmen (mehr als 32 °C / 90 °F) oder übermäßig kalten (weniger als 0 °C / 32 °F) Temperaturen, um die optimale Langlebigkeit zu erzielen. Sie können Ihr Sound-System angesteckt lassen. Der Akku wird dabei nicht überladen.

Wenn Ihr Akku einen niedrigen Ladestand hat und Sie ihn 6 Monate lang nicht aufladen, kann er dauerhaft an Kapazität verlieren.

Reparatur

Wenn sich der Akku nicht aufladen lässt, überprüfen Sie die Sicherung in der Nähe des Netzkabelanschlusses. Wenn Ihre Sicherung intakt ist und sich der Akku weiterhin nicht aufladen lässt, kontaktieren Sie ION Audio über ionaudio.com.

Entsorgung

Bringen Sie das Gerät in ein Recyclingzentrum oder entsorgen Sie es entsprechend lokaler Verordnungen.

Wichtig!

Sicherheitshinweise zum Verlängerungskabel:

• Halten Sie alle elektrischen Kabel in gutem Zustand. Verwenden Sie keine abgenutzten, blanken oder ausgefransten Kabel, die elektrische Schläge verursachen können, wenn Raptor mit einer Steckdose verbunden ist.
• Wenn Sie ein Verlängerungskabel verwenden müssen, verwenden Sie nur Geräte mit einem Masseleiter und geerdetem Verlängerungskabel, das auf die Verwendung im Außenbereich ausgelegt ist.
• Vermeiden Sie übermäßig lange Verlängerungskabel, die Spannungsabfälle verursachen können, was dazu führt, dass das Kabel überhitzt.
• Wenn Sie den Raptor mit langen Verlängerungskabeln verwenden, sollten Sie ein schwereres Kabel mit größerem Kabelquerschnitt verwenden, um den Spannungsabfall zu verringern (je länger bzw. dünner das Kabel ist, desto größer ist der Spannungsabfall).

Nordamerika: Verwenden Sie den Raptor nie mit einem IEC-Eingangskabel, das auf weniger als 15 A ausgelegt ist.

EU: Verwenden Sie den Raptor nie mit einem IEC-Eingangskabel, das auf weniger als 10 A ausgelegt ist.

Einsatz im Freien und Pflege des Produkts

Obwohl der Raptor wasserfest ist und Wasserspritzer vertragen kann, lesen Sie bitte die folgenden Tipps für die optimale Performance Ihres Raptor:

• Raptor darf im Freien nur mit Steckdosen oder Verlängerungskabeln verwendet werden, die für den Einsatz im Freien geeignet sind.
• Bringen Sie Raptor bei extremen Wetterbedingungen ins Haus.
• Bitte platzieren Sie den Raptor nie instehenden Gewässern.
• In einer nassen Umgebung schließen Sie bitte das Netzkabel nicht an den Raptor an. Stellen Sie sicher, dass der Netzkabel-Eingang, der Netzkabel und die Steckdose komplett trocken sind, bevor Sie irgendwelche Verbindungen herstellen.
• Achtung: Bewahren Sie alle nicht wasserdichten Geräte (Handys, Musik-Player etc.) an einem trockenen Ort auf, wo sie nicht von der Feuchtigkeit beeinträchtigt werden können und kein Risiko durch Stromschläge besteht.

Schnelles Einrichten

1. Stellen Sie sicher, dass alle im Lieferumfang aufgelisteten Teile in der Verpackung enthalten sind.
2. Lesen Sie die Sicherheitshinweise und Garantieinformationen bevor Sie das Produkt verwenden.
3. Stellen Sie sicher, dass der Akku vor der ersten Verwendung vollständig aufgeladen ist, um eine maximale Akkulebensdauer zu erzielen.
4. Werfen Sie einen Blick auf die Anschlussdiagramm.
5. Stellen Sie sicher, dass die Gesamtlautstärke des Raptor auf Null steht.
6. Anschluss Ihres Geräts.
7. Erhöhen Sie die Lautstärke auf ein angenehmes Niveau.
8. Bringen Sie die Gesamtlautstärke wieder auf Null, wenn Sie den Raptor nicht verwenden.

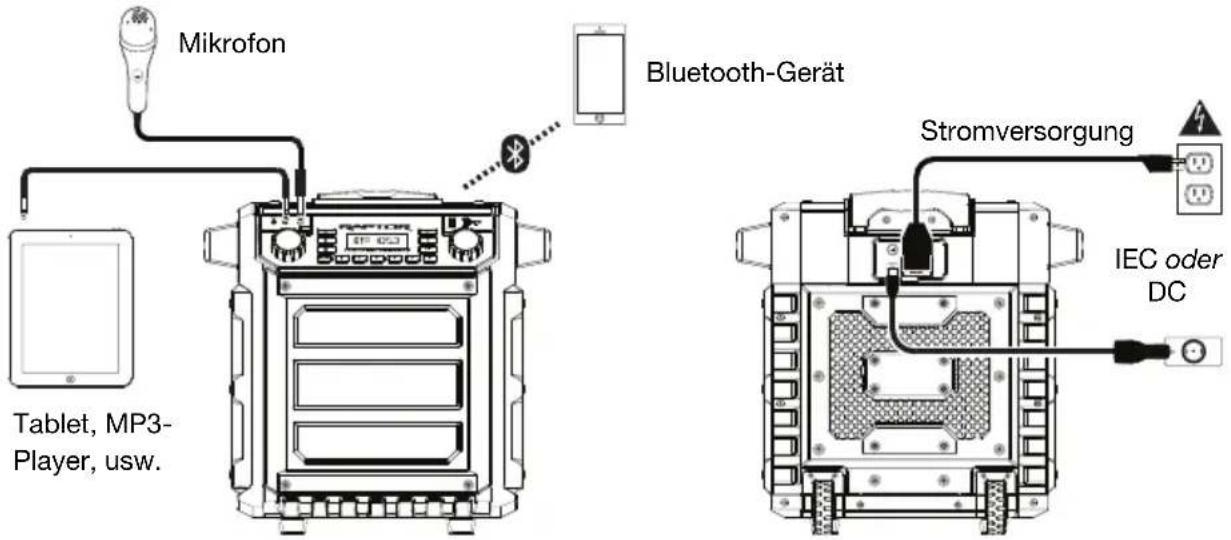

Anschlussdiagramm

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Mikrofon Bluetooth-Gerät Tablet, MP3- Player, usw. Stromversorgung IEC oder DC

Funktionen

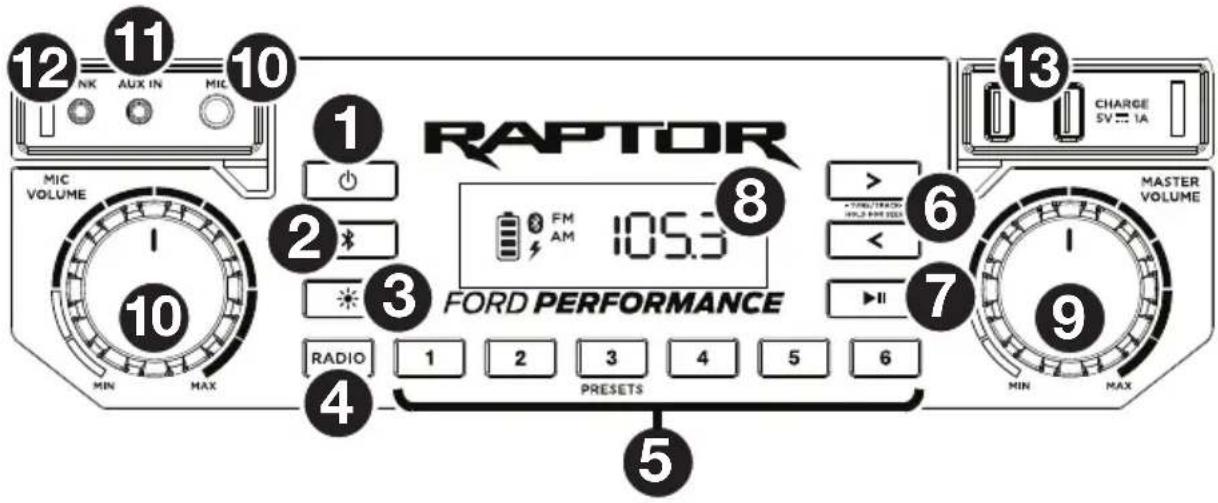

Vorderseite

RAPTOR FORD PERFORMANCE MIN MAX MIN MAX 12 11 10 NK AUX IN MIC 10 13 CHARGE SV IA 2 * 3 8 > + TINN/TRADON + HOLD BAN FEES < 6 7 I 9 PRESETS 4 5 RADIO 1 2 3 4 5 6 MIN MAX

1. Power-Taste: Schaltet den Raptor an oder aus. Beachten Sie bitte, dass beim Anschluss des Raptor an ein Stromnetz das Gerät nicht eingeschaltet werden muss, um die Batterie aufzuladen. Wenn das Gerät eingeschaltet ist, zeigt das Display das Netzanzeige an.
2. Bluetooth-Taste: Drücken Sie den Bluetooth-Button, um ein verbundenes Bluetooth-Great zu trennen und wählen Sie den Kopplungsmodus aus, um eine Verbindung mit einem anderen Bluetooth-Gerät herzustellen.
3. Licht-Modus-Taste: Mit diesem Taste können Sie auswählen, wie sich die Lichter auf der Frontseite verhalten:

• Weiss: Die Lichter leuchten durchgehend weiss.
- Farbwahl: Die Lichter glühen langsam und wechseln die Farben. Halten Sie die Lichtmodustaste gedrückt, um die Lichter auf eine einzige Farbe einzustellen.
- Beat Sync: Das Licht regiert auf den Takt der Musik.
- Off: Die Lichter erlöschen. Dies ist der Standardmodus beim ersten Einschalten des Raptor.

1. Radiowahlschalter: Diese Taste stellt den Radio auf FM, AM, oder schaltet das Radio aus.
2. AM/FM-Presets: Speichern Sie Ihren Lieblings-Radiosender und schalten Sie schnell auf einen voreingestellten Preset- Radiosender. Es gibt 6 numerische Positionen, auf die Sie AM-Band-Presets speichern können und 6 Positionen, auf die Sie FM-Band-Presets speichern können. So fügen Sie ein Preset hinzu:

i. Wählen Sie entweder das AM- oder FM-Band und betätigen dann die Radio-Tasten, um den gewünschten Radiosender auszuwählen.
ii. Halten Sie eine numerische Preset-Taste gedrückt, um den aktuellen Sender dieser Preset-Nummer zuzuweisen. Auf dem Display erscheint "SAVE" (gespeichert), um anzuzeigen, dass der Sender gespeichert wurde. Um ein hinzugefügtes Preset zu verwenden, tippen Sie einmal vorsichtig auf die Preset-Nummer, um zum gespeicherten Radiosender zu gehen.

1. Tune/Track-Tasten: Tippen Sie auf diese Tasten, um einen Radiosender einzustellen oder zum vorherigen/nächsten Track auf einem via Bluetooth angeschlossenen Gerät zu springen. Um zu "suchen" (zum nächsten klaren Sender springen), halten Sie eine dieser Tasten einige Sekunden lang gedrückt, bis die Suche nach einem Sender beginnt. Das Gerät wird sich an den zuletzt gespielten Sender erinnern und die Wiedergabe dieses Senders aufnehmen, wenn Sie das Gerät aus- und wieder einschalten.

2. Wiedergabe/Pause: Drücken Sie diese Taste, um einen Track eines angeschlossenen Bluetooth-Geräts zu spielen oder zu pausieren.

3. Display: Zeigt den aktuellen Radiosender, Akkuladestatus und Bluetooth-Status.

4. Ladeanzeigen: Wenn das Netzkabel angeschlossen ist, zeigt die Akkuladeanzeige eine Bewegung am oberen Akkusegment an, um darauf hinzuweisen, dass der Akku nun aufgeladen wird. Wenn das Gerät voll aufgeladen ist, werden alle Akkusegmente durchgehend leuchten (ohne zu blinken). Wenn das Netzkabel abgezogen wird, zeigt das Akkusegment den Akkuladestand.

5. Blitzsymbol: Das Blitzsymbol leuchtet auf, wenn das Netzkabel an eine Steckdose angesteckt ist.
6. Bluetooth-Symbol: Das Bluetooth-Symbol leuchtet nicht, wenn der Raptor zum ersten Mal eingeschaltet wird (es sei denn, er wurde zuvor mit einem Gerät gekoppelt). Das Bluetooth-Symbol leuchtet, wenn ein Gerät mit dem Raptor gekoppelt ist.

7. Netzanzeige: Die Netzanzeige (Dezimalpunkt am Radio-Display) leuchtet, wenn Raptor eingeschaltet ist. Dieser Netzanzeige wird nicht leuchtet, wenn Raptor ausgeschaltet ist.

8. Gesamtlautstärkeregler: Regelt die Gesamtlautstärke des Lautsprechers. Dies beinhaltet den Mikrofon-Eingang, den AUX-Eingang, den Radio und das Audiosignal eines gekoppelten Bluetooth-Geräts.

9. Mikrofon Eingang mit Lautstärke-Regler (6,35 mm Klinke): Schließen Sie ein Mikrofon über einen 6,35 mm (1/4")-Klinkenstecker an diese Buchse an.
10. AUX-Eingang: Dieser 3,5 mm (1/8") Stereo-Eingang kann dazu verwendet werden, einen Smartphone, einen MP3-Player oder eine andere Audio-Quelle anzuschließen.
11. Link-Ausgang: Verbinden Sie zwei oder mehr Raptor über ein 3,5 mm (1/8") Stereo-Aux-Kabel vom Link-Ausgang des ersten Raptor zum Aux-Eingang des zweiten Raptor.
12. USB-Anschlüsse: Schließen Sie das Ladekabel Ihres Geräts hier an, um es aufzuladen. Das Laden via USB funktioniert nur, wenn das Gerät eingeschaltet ist.

Hinweis: Um Ihre Smartphones und Tablets schneller aufzuladen, bringen Sie den Bildschirm des Geräts in den Ruhemodus.

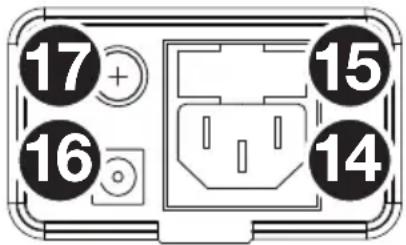

Rückseite

1. Netzkabeleingang (IEC): Stecken Sie das mitgelieferte IEC-Netzkabel an, um das Gerät aufzuladen. Die Ladeanzeige leuchtet auf, wenn der Akku aufgeladen wird. Bitte beachten Sie, dass wenn das Netzkabel angeschlossen ist, die Batterie auch dann geladen wird, wenn das Gerät im Einsatz ist.
2. Sicherung (IEC): Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt. Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.
3. Netzkabeleingang (DC): Stecken Sie das mitgelieferte Netzkabel 12 VDC hier an, um den Raptor über eine 12 V-Fahrzeugsteckdose aufzuladen.
4. Sicherung (DC): Wenn die Sicherung des Geräts defekt ist, heben Sie diese Platte mit einem Schraubendreher oder einem anderen Werkzeug an, um die Sicherung zu ersetzen. Ersetzen Sie sie durch eine Sicherung mit einem geeigneten Sicherungswert. Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder die Sicherung beschädigen.

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät Raptor in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden:

inMusic GmbH

Harkortstrasse 12-32

40880 Ratingen

Germany

17 + 16 15 14

Koppeln eines Bluetooth-Geräts

1. Schalten Sie Ihr Bluetooth-Gerät ein.
2. Schalten Sie den Raptor ein. Wenn Sie bereits ein anderes Bluetooth-Gerät angeschlossen haben, wird sich Raptor erneut verbinden. Drücken Sie kurz die Bluetooth-Taste, um die Verbindung zu trennen, wenn das Bluetooth-Symbol leuchtet.
3. Navigieren Sie zum Setup-Bildschirm Ihres Bluetooth-Geräts, wählen Sie "Raptor" und stellen Sie eine Verbindung her.
   Hinweis: Wenn Ihr Bluetooth-Gerät die Eingabe eines Koppel-Codes anfordert, geben Sie 0000 ein.
4. Drücken Sie kurz die Bluetooth-Taste, um die Verbindung zu trennen, wenn das Bluetooth-Symbol leuchtet.
5. Um ein anderes Bluetooth-Gerät zu verbinden, wiederholen Sie die Schritt 3.

Hinweis: Die maximale Reichweite wird erreicht, wenn Sie Geräte mit Bluetooth 4.0 oder höher verwenden.

Koppeln eines Bluetooth-Geräts mit NFC

NFC (kabellose Nahbereichskommunikation) ermöglicht den Datenaustausch von Geräten, wie z. B. die Kopplung durch leichtes Anstoßen. Lesen Sie in der Gebrauchsanleitung Ihres Geräts nach, ob diese Funktion unterstützt wird.

So nutzen Sie NFC, um eine Verbindung mit dem Raptor herzustellen:

1. Um NFC zu nutzen, muss das Gerät eingeschaltet und entsperrt werden.
2. Gehen Sie in das Einstellungen-Menü des Geräts und kontrollieren Sie, ob NFC eingeschaltet ist (einmaliger Schritt).
3. Schalten Sie den Raptor ein.
4. Berühren und halten Sie Ihr Gerät kurz zum NFC-Logo.
5. Folgen Sie den Anweisungen zum Koppeln, die auf Ihrem Telefon angezeigt werden. Wenn ein Passcode erforderlich ist, geben Sie 0000 ein.
6. Stoßen Sie Ihr Gerät leicht gegen das "N"-Logo am oberen Teil des Raptor, um die Verbindung zu trennen.

Fehlerbehebung

Der Ton klingt verzerrt: Drehen Sie den Lautstärkeregler an Ihrer Tonquelle, dem Musikinstrument oder dem Mikrofon zurück. Versuchen Sie auch, die Gesamtlautstärke von Raptor mit dem Gesamtlautstärkeregler zu reduzieren.

Zu viel Bass: Versuchen Sie, den Ton- oder EQ-Regler Ihrer Tonquelle anzupassen, um den Bass zu verringern. Dies ermöglicht Ihnen, die Musik lauter abzuspielen, bevor der Klang verzerrt.

Bei der Verwendung von Mikrofonen tritt einer hoher Pfeifton auf: Hier handelt es sich wahrscheinlich um einen Rückkopplungseffekt. Richten Sie es so ein, dass die Mikrofone vom Lautsprecher wegzeigen.

Schlechter AM-Empfang: Um den AM-Empfang einzustellen, bewegen Sie die gesamte Einheit.

Wenn das Mikrofon im Vergleich zur Musik zu leise eingestellt ist: Verringern Sie die Musiklautstärke Ihrer Quelle.

Wenn Sie keine Musik von einem USB-Stick spielen können: Die USB-Anschlüss ist nur dem Aufladen von USB-Geräten.
