MANUAL DE USUARIO Raptor ION

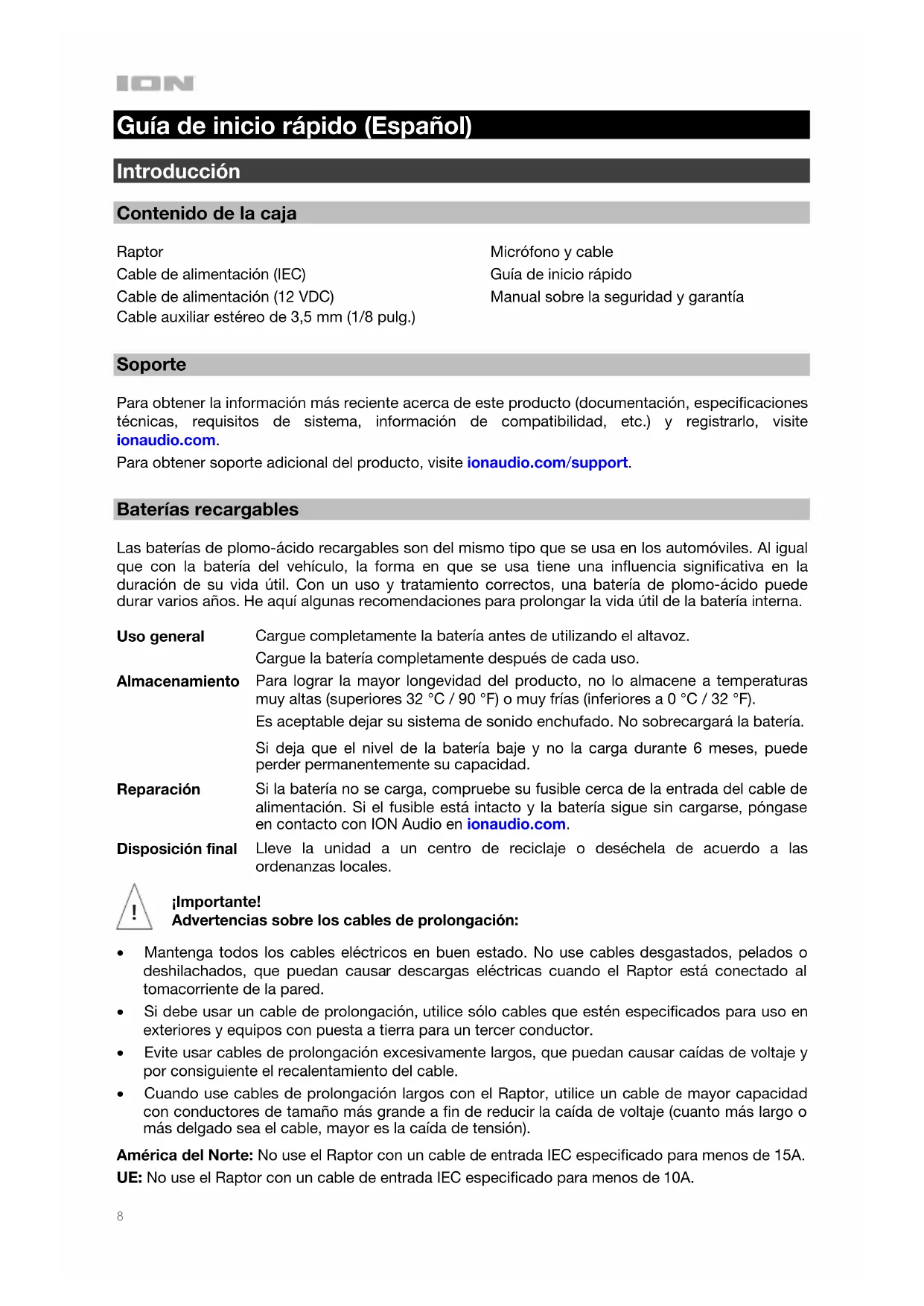

Guía de inicio rápido (Español) Introducción Contenido de la caja Raptor Cable de alimentación (IEC) Cable de alimentación (12 VDC) Cable auxiliar estéreo de 3,5 mm (1/8 pulg.) Micrófono y cable Guía de inicio rápido Manual sobre la seguridad y garantía Soporte Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite ionaudio.com. Para obtener soporte adicional del producto, visite ionaudio.com/support. Baterías recargables Las baterías de plomo-ácido recargables son del mismo tipo que se usa en los automóviles. Al igual que con la batería del vehículo, la forma en que se usa tiene una influencia significativa en la duración de su vida útil. Con un uso y tratamiento correctos, una batería de plomo-ácido puede durar varios años. He aquí algunas recomendaciones para prolongar la vida útil de la batería interna. Uso general Cargue completamente la batería antes de utilizando el altavoz. Cargue la batería completamente después de cada uso. Almacenamiento Para lograr la mayor longevidad del producto, no lo almacene a temperaturas muy altas (superiores 32 °C / 90 °F) o muy frías (inferiores a 0 °C / 32 °F). Es aceptable dejar su sistema de sonido enchufado. No sobrecargará la batería. Si deja que el nivel de la batería baje y no la carga durante 6 meses, puede perder permanentemente su capacidad. Reparación Si la batería no se carga, compruebe su fusible cerca de la entrada del cable de alimentación. Si el fusible está intacto y la batería sigue sin cargarse, póngase en contacto con ION Audio en ionaudio.com. Disposición final Lleve la unidad a un centro de reciclaje o deséchela de acuerdo a las ordenanzas locales. ¡Importante! Advertencias sobre los cables de prolongación:

• Mantenga todos los cables eléctricos en buen estado. No use cables desgastados, pelados o deshilachados, que puedan causar descargas eléctricas cuando el Raptor está conectado al tomacorriente de la pared.
• Si debe usar un cable de prolongación, utilice sólo cables que estén especificados para uso en exteriores y equipos con puesta a tierra para un tercer conductor.
• Evite usar cables de prolongación excesivamente largos, que puedan causar caídas de voltaje y por consiguiente el recalentamiento del cable.
• Cuando use cables de prolongación largos con el Raptor, utilice un cable de mayor capacidad con conductores de tamaño más grande a fin de reducir la caída de voltaje (cuanto más largo o más delgado sea el cable, mayor es la caída de tensión). América del Norte: No use el Raptor con un cable de entrada IEC especificado para menos de 15A. UE: No use el Raptor con un cable de entrada IEC especificado para menos de 10A.

Uso y cuidado a la intemperie Aunque el Raptor es resistente al agua y capaz de tolerar salpicaduras, lea las sugerencias que se incluyen a continuación para obtener el mejor rendimiento del Raptor:

• El Raptor sólo puede usarse en exteriores con tomas de corriente o cables de prolongación aptos para el uso en exteriores.

• Traiga a los Raptor bajo techo durante condiciones meteorológicas extremas.

• No coloque el Raptor sobre agua estancada.

• No conecte el adaptador de carga al Raptor en un ambiente húmedo. Asegúrese de que la entrada para la entrada de alimentación, el cable de alimentación y la toma de corriente estén completamente secos antes de realizar cualquier conexión.

• ADVERTENCIA: Coloque los dispositivos no resistentes al agua (teléfonos, reproductores de música, etc.) en un lugar seco donde no sean afectados por el agua y causen un riesgo de electrocución. Instalación rápida

1. Asegúrese de que todos los artículos indicados en Contenido de la caja estén incluidos

2. Lea el manual sobre la seguridad y la garantía antes de utilizar el producto.

3. Para asegurar una máxima vida útil de la batería, asegúrese de que esté completamente

cargada antes de utilizarla por primera vez.

4. Estudie el Diagrama de conexión.

5. Asegúrese de que el volumen maestro del Raptor esté en cero.

6. Conecte sus dispositivos.

7. Suba el volumen hasta un nivel confortable.

8. Regrese el volumen maestro a cero cuando termine de usar el Raptor.

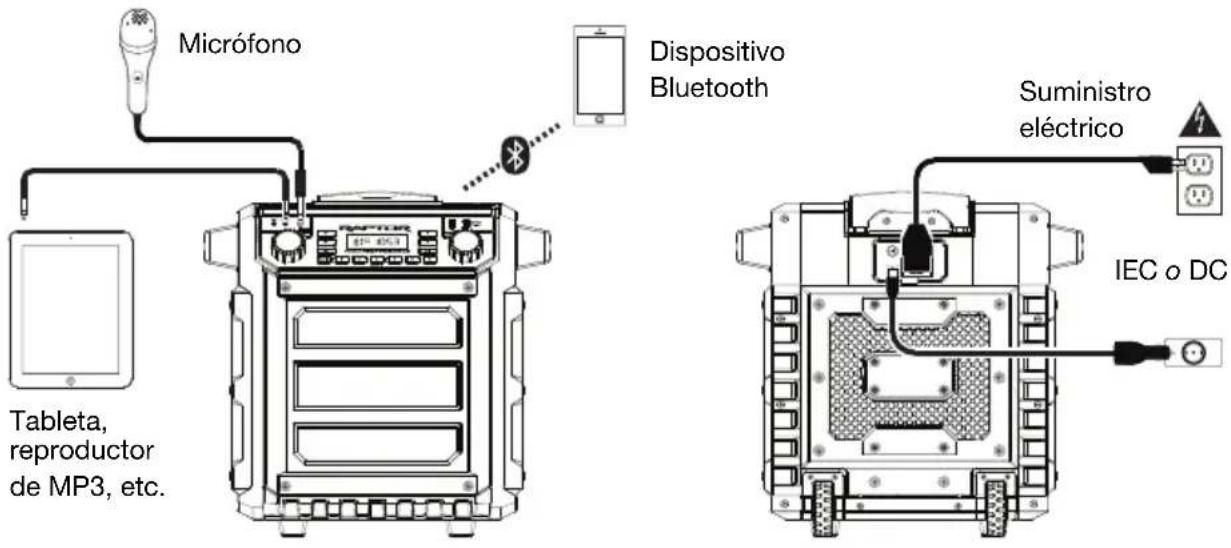

Diagrama de conexión Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Tableta, reproductor de MP3, etc. Micrófono Dispositivo Bluetooth Suministro eléctrico IEC o DC10

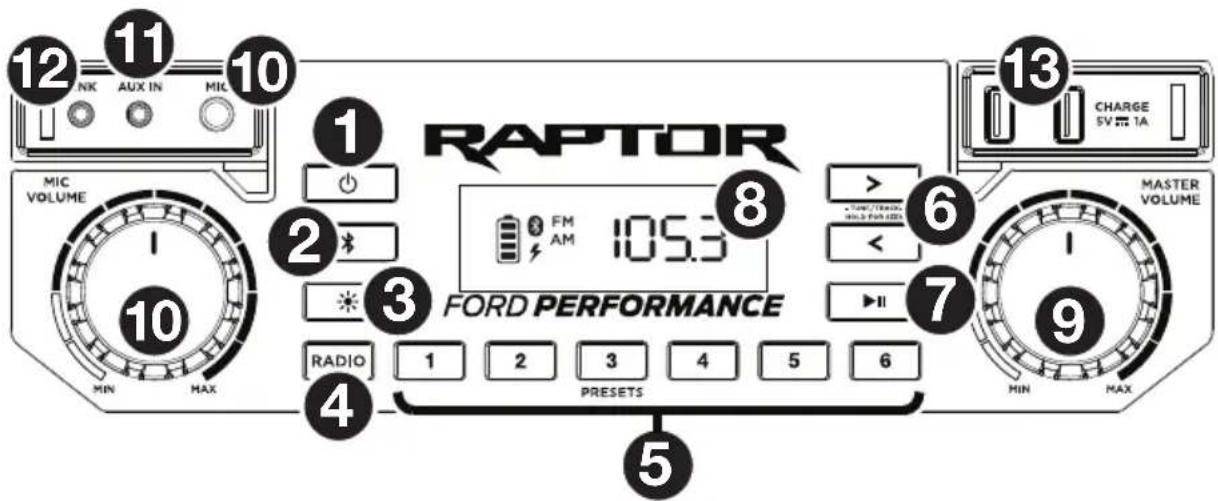

1. Botón de encendido: Enciende y apaga el Raptor. Tenga en cuenta que mientras el Raptor está

conectado a un suministro eléctrico, no es necesario encenderlo para que cargue la batería. Cuando el altavoz está encendido, la pantalla mostrará el indicador de encendido.

2. Botón de Bluetooth: Pulse el botón Bluetooth para desconectar un dispositivo Bluetooth

apareado e ingresar al modo de apareamiento para conectar otro dispositivo Bluetooth.

3. Botón de modo de luz: Pulse este botón para seleccionar el funcionamiento de las luces del

• Blanco: Las luces se encienden de blanco permanentemente.

• Ciclo de color: Las luces brillan suavemente y cambian de un color a otro. Mantenga pulsado el botón de modo para congelar las luces en un color.
• Sincronización con el ritmo: Las luces reaccionan al ritmo de la música.

• Apagadas: Las luces se apagan. Este es el modo predeterminado la primera vez que se enciende el Raptor.

4. Selector de radio: Este botón ajusta la radio a AM, FM, o la apaga.

5. Preprogramaciones de AM/FM: Memorice una emisora de radio favorita y sintonice

rápidamente una emisora preprogramada. Hay 6 posiciones numéricas para almacenar presets de banda AM y 6 posiciones numéricas para almacenar presets de banda FM. Para agregar una emisora preprogramada:

i. Seleccione ya sea la banda de AM o FM y luego use los botones del sintonizador para

seleccionar la emisora de radio deseada.

ii. Pulse y retenga un botón numérico de preprogramación para asignar la emisora que está

escuchando a ese número. Aparecerá “SAVE” (Guardada) en la pantalla para mostrar que se guardó la emisora. Para usar una emisora agregada, toque ligeramente una vez un número de preprogramación para ir a la emisora de radio memorizada.

6. Botones de sintonizador/pista: Toque ligeramente estos botones para sintonizar una emisora

de radio o pasar a la pista anterior/siguiente de un dispositivo Bluetooth conectado. Para "buscar" (pase a la siguiente emisora con buena señal), mantenga pulsado cualquier botón durante unos segundos hasta que empieza a buscar la emisora. La unidad recuerda la última emisora que estaba sintonizada y comienza en esa emisora cuando la apaga y enciende nuevamente.

7. Reproducir/Pausa: Pulse para reproducir o hacer pausa en una pista de un dispositivo

Bluetooth conectado.11

8. Pantalla: Muestra la emisora de radio actual, el estado de la batería, el estado del Bluetooth y el

• Indicador de carga: Con el indicador de carga de la batería, cuando el cable de corriente está conectado, el movimiento del segmento superior de la batería muestra que se está cargando. Una vez completamente cargada, todos los segmentos de la batería estarán encendidos sin parpadear. Cuando se desconecta el cable de corriente, el segmento de la batería muestra en nivel de la misma.

• Icono del relámpago: El icono del relámpago se encenderá cuando el cable de corriente esté conectado a una toma de corriente.

• Icono de Bluetooth: Este icono de Bluetooth no se enciende cuando el Raptor se enciende por primera vez (a menos que hubiera sido apareado previamente con un dispositivo). El icono de Bluetooth se enciende con luz azul continua cuando hay un dispositivo apareado al Raptor.

• Indicador de encendido: El indicador de encendido (punto decimal de la pantalla de la radio) se encenderá cuando el Raptor se encienda. Este indicador de encendido no se encenderá cuando Raptor está apagado.

9. Control de volumen maestro: Este control ajusta el volumen de la mezcla principal del altavoz,

que incluye la entrada de micrófono, la entrada auxiliar, el sintonizador y el audio de un dispositivo Bluetooth apareado.

10. Micrófono con control de volumen (6,35 mm): Conecte un micrófono de 6,35 mm (1/4 pulg.) a

11. Entrada auxiliar: Esta entrada de 3,5 mm (1/8 pulg.) estéreo se puede usar para conectar un

reproductor de CD, MP3 u otra fuente de audio.

12. Salida enlace: Conecte dos o más altavoces Raptor entre sí mediante un cable auxiliar estéreo

de 3,5 mm (1/8 pulg.) desde la salida Link (enlace) de un Raptor hasta la entrada Aux (auxiliar) del segundo Raptor.

13. USB estaciónes: Conecte aquí el cable de carga de su dispositivo para cargarlo. La carga por

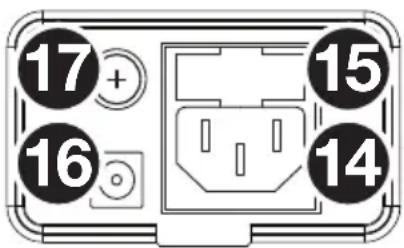

USB funciona solamente cuando la unidad está encendida. Nota: Para cargar sus teléfonos inteligentes (smartphones) y tabletas más rápido, ponga la pantalla de su dispositivo en estado de reposo. Panel trasero

14. Entrada del cable de alimentación (IEC): Inserte aquí el

cable de alimentación IEC incluido para cargar la unidad. El indicador de carga se enciende cuando se está cargando la batería. Tenga en cuenta que cuando el cable de corriente se encuentra conectado, la batería seguirá cargándose mientras la unidad esté en uso.

15. Fusible (IEC): Si el fusible de la unidad está roto, levante esta

lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada. Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

16. Entrada del cable de alimentación (DC): Inserte aquí el cable de alimentación 12 VDC incluido

para alimentar al Raptor desde la toma de corriente de 12 V del vehículo.

17. Fusible (DC): Si se quemó el fusible, use un destornillador u otra herramienta para levantar esta

lengüeta a fin de reemplazar el fusible. Reemplácelo por un fusible de la especificación apropiada. Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

Cómo aparear un dispositivo Bluetooth

1. Encienda su dispositivo Bluetooth.

2. Encienda el Raptor. Si ya lo había conectado a otro dispositivo Bluetooth previamente, el

Raptor se reconectará. Para desconectar el apareamiento si el icono de Bluetooth está encendido permanentemente, mantenga pulsado el botón de Bluetooth.

3. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque “Raptor” y

conéctelo a él. Nota: Si su dispositivo Bluetooth solicita un código de apareamiento, ingrese 0000.

4. Para desconectar el apareamiento cuando el icono de Bluetooth esté encendido

permanentemente, mantenga pulsado el botón de Bluetooth.

5. Para conectarse a otro dispositivo Bluetooth, repita el paso 3.

Nota: El alcance máximo se logra cuando se utilizan dispositivos con Bluetooth 4.0 o superior. Cómo aparear un dispositivo Bluetooth usando NFC La tecnología NFC (comunicación de campo cercano) permite el intercambio de datos entre dispositivos, tal como el apareamiento, juntándolos suavemente. Compruebe en el manual de su dispositivo si se soporta esta característica. Para usar NFC a fin de aparear con Raptor:

1. A fin de usar NFC, su dispositivo debe estar encendido y desbloqueado.

2. Abra el menú Settings (Configuración) de su dispositivo y verifique que NFC esté On

(Activado) (este paso solo se realiza una vez).

3. Encienda el Raptor.

4. Toque y acerque brevemente su dispositivo del logo de NFC.

5. Siga las instrucciones de apareamiento que aparecen en su teléfono. Si se requiere una

contraseña, ingrese 0000.

6. Para desaparear, toque suavemente con su dispositivo el logo de NFC ubicado en el panel

superior del Raptor. Solución de problemas Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido, instrumento musical o micrófono. Pruebe también reduciendo el volumen general del Raptor utilizando la perilla de volumen maestro. Si hay demasiados graves: Intente ajustando el control de tono o ecualización de su fuente de sonido para reducir el nivel de graves. De esta forma podrá reproducir la música con más volumen antes de que se produzca el recorte (distorsión). Si hay un silbido agudo cuando se usan micrófonos: Probablemente sea realimentación. Apunte el micrófono apartándolos del altavoz. Si hay recepción pobre de AM: Para ajustar la recepción de AM, mueva la unidad completa. Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la música en su fuente. Si no logra reproducir música desde una unidad flash: El puerto USB sea solo para cargar dispositivos USB.13
