GEBRUIKSAANWIJZING Raptor ION

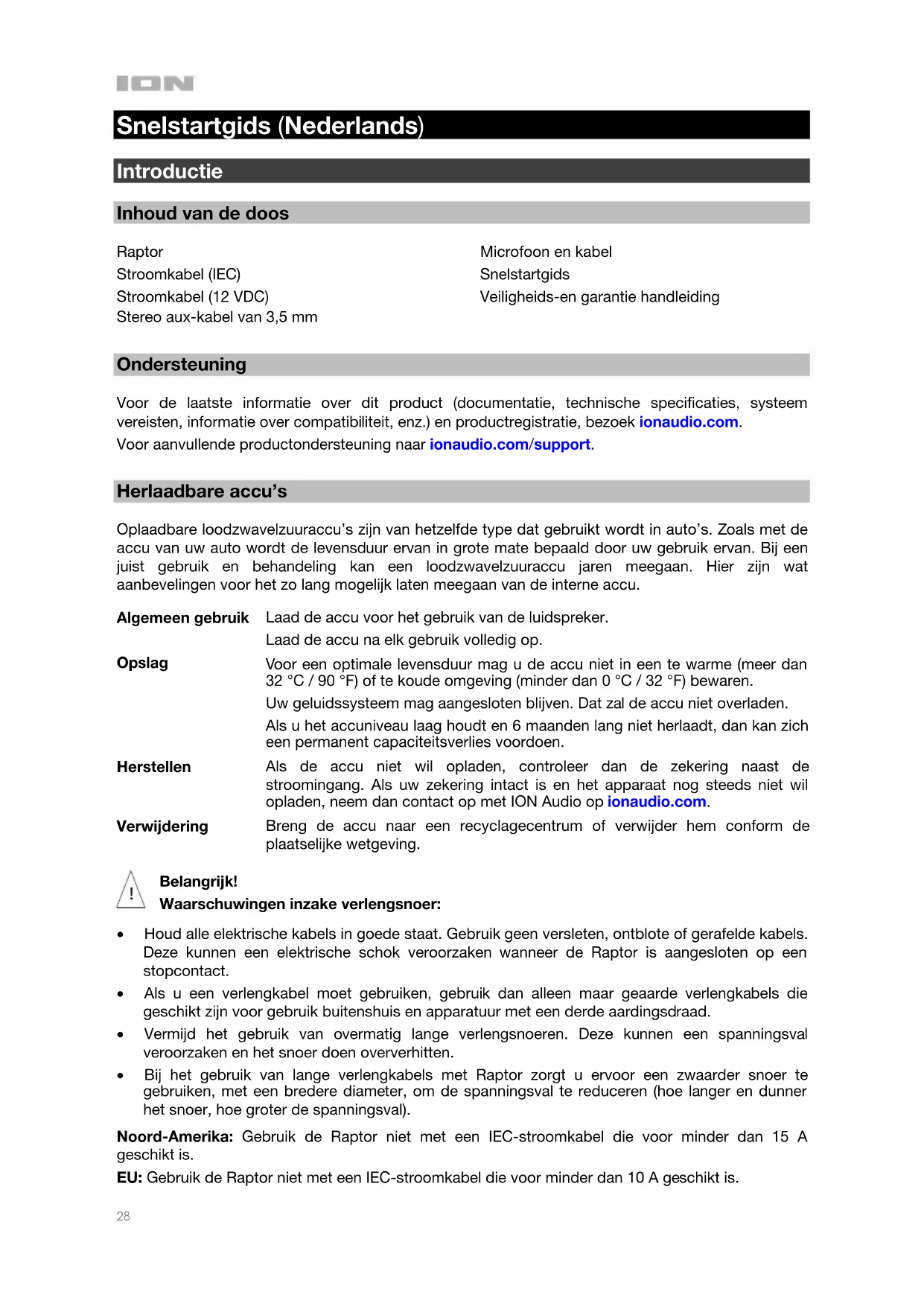

Snelstartgids (Nederlands) Introductie Inhoud van de doos Raptor Stroomkabel (IEC) Stroomkabel (12 VDC) Stereo aux-kabel van 3,5 mm Microfoon en kabel Snelstartgids Veiligheids-en garantie handleiding Ondersteuning Voor de laatste informatie over dit product (documentatie, technische specificaties, systeem vereisten, informatie over compatibiliteit, enz.) en productregistratie, bezoek ionaudio.com. Voor aanvullende productondersteuning naar ionaudio.com/support. Herlaadbare accu’s Oplaadbare loodzwavelzuuraccu’s zijn van hetzelfde type dat gebruikt wordt in auto’s. Zoals met de accu van uw auto wordt de levensduur ervan in grote mate bepaald door uw gebruik ervan. Bij een juist gebruik en behandeling kan een loodzwavelzuuraccu jaren meegaan. Hier zijn wat aanbevelingen voor het zo lang mogelijk laten meegaan van de interne accu. Algemeen gebruik Laad de accu voor het gebruik van de luidspreker. Laad de accu na elk gebruik volledig op. Opslag

oor een optimale levensduur mag u de accu niet in een te warme (meer dan 32 °C / 90 °F) of te koude omgeving (minder dan 0 °C / 32 °F) bewaren. Uw geluidssysteem mag aangesloten blijven. Dat zal de accu niet overladen. Als u het accuniveau laag houdt en 6 maanden lang niet herlaadt, dan kan zich een permanent capaciteitsverlies voordoen. Herstellen Als de accu niet wil opladen, controleer dan de zekering naast de stroomingang. Als uw zekering intact is en het apparaat nog steeds niet wil opladen, neem dan contact op met ION Audio op ionaudio.com. Verwijdering Breng de accu naar een recyclagecentrum of verwijder hem conform de plaatselijke wetgeving. Belangrijk! Waarschuwingen inzake verlengsnoer:

• Houd alle elektrische kabels in goede staat. Gebruik geen versleten, ontblote of gerafelde kabels. Deze kunnen een elektrische schok veroorzaken wanneer de Raptor is aangesloten op een stopcontact.
• Als u een verlengkabel moet gebruiken, gebruik dan alleen maar geaarde verlengkabels die geschikt zijn voor gebruik buitenshuis en apparatuur met een derde aardingsdraad.

• Vermijd het gebruik van overmatig lange verlengsnoeren. Deze kunnen een spanningsval veroorzaken en het snoer doen oververhitten.
• Bij het gebruik van lange verlengkabels met Raptor zorgt u ervoor een zwaarder snoer te gebruiken, met een bredere diameter, om de spanningsval te reduceren (hoe langer en dunner het snoer, hoe groter de spanningsval). Noord-Amerika: Gebruik de Raptor niet met een IEC-stroomkabel die voor minder dan 15 A geschikt is. EU: Gebruik de Raptor niet met een IEC-stroomkabel die voor minder dan 10 A geschikt is. !29

Gebruik buitenshuis en onderhoud Hoewel de Raptor waterbestendig is en bestand is tegen opspattend water, vragen wij u toch de tips hieronder te volgen voor optimale prestaties van uw Raptor:

• Raptor mag buiten alleen worden gebruikt met stopcontacten of verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis.

• Breng de Raptor naar binnen bij slecht weer.

• De Raptor niet plaatsen in stilstaand water.

• Sluit in een natte omgeving de stroomkabel niet aan op de Raptor. Controleer of de stroomkabel-ingang, de stroomkabel en het stopcontact volledig droog zijn voordat u verbinding maakt.

• Waarschuwing: Bewaar alle apparaten die niet waterbestendig zijn (telefoons, muziekspelers, enz.) op een droge plaats waar ze niet kunnen worden aangetast door water en een risico van elektrische schokken kunnen veroorzaken. Snelstart

1. Zorg ervoor dat alle artikelen, opgesomd in Inhoud van de doos, zich in de doos bevinden.

2. Lees de veiligheid-en garantie handleiding vooraleer het product te gebruiken.

3. Zorg ervoor dat de accu voor het eerste gebruik volledig is opgeladen, voor een maximale

4. Bestudeer het Aansluitschema.

5. Zorg ervoor dat het hoofdvolume op Raptor op nul staat.

6. Sluit uw apparaten aan.

7. Verhoog het volume tot een aangenaam niveau.

8. Zet het hoofdvolume terug op nul wanneer u Raptor stopt te gebruiken.

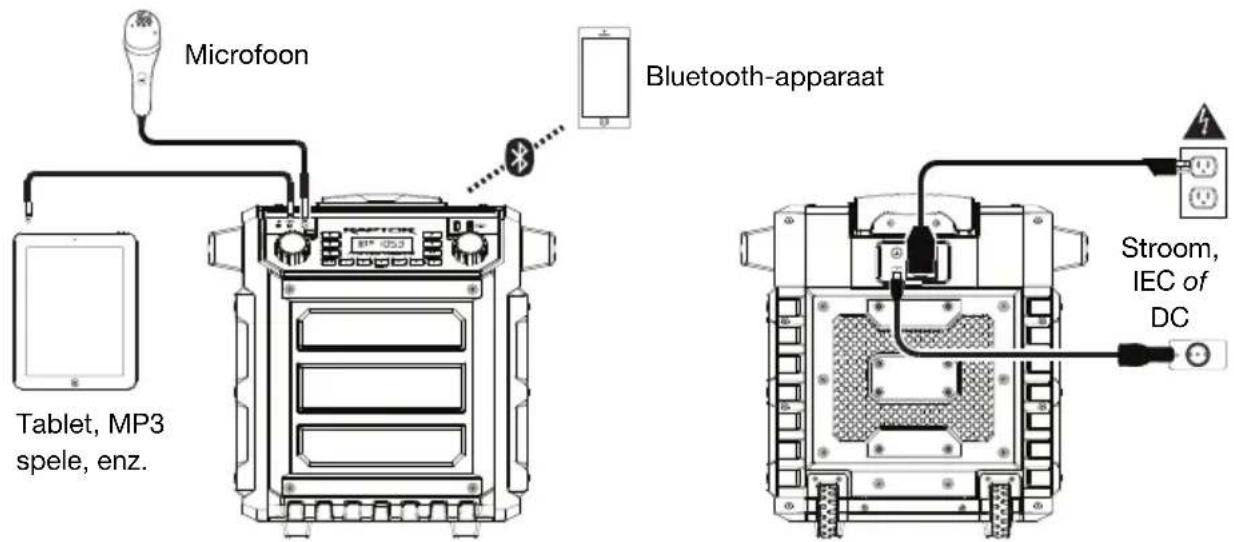

Aansluitschema Artikelen die niet zijn opgesomd in Introductie > Inhoud van de doos worden afzonderlijk verkocht.

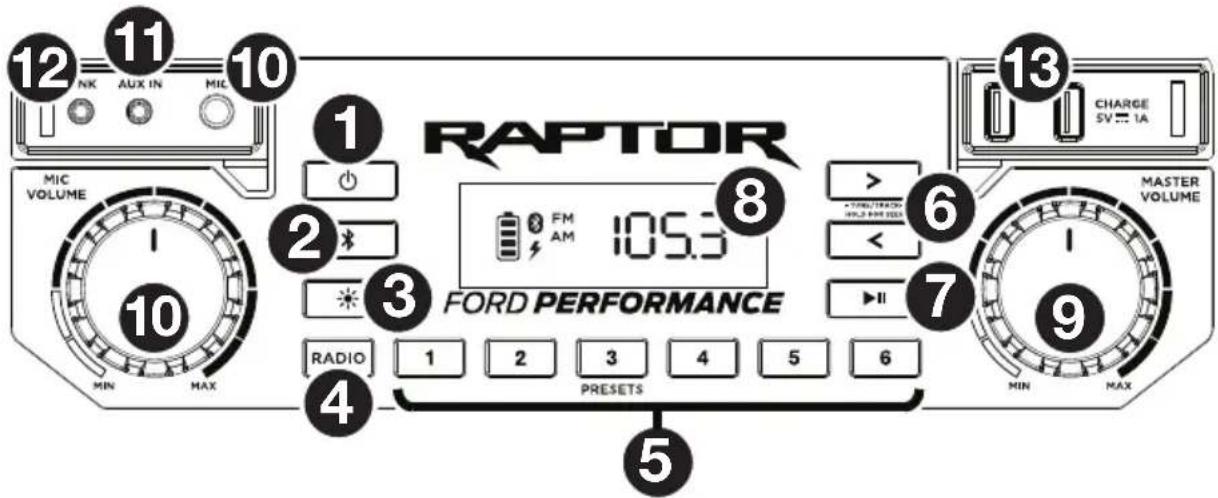

1. Stroom-knop: Schakelt de Raptor in of uit. Opmerking: Wanneer de Raptor aangesloten is op

een vermogensbron, hoeft deze niet ingeschakeld te zijn om de batterij te laten opladen. Wanneer het apparaat is ingeschakeld, verschijnt op het scherm de stroomindicator.

2. Bluetooth-knop: Druk de Bluetooth-knop in om een gekoppeld Bluetooth-apparaat af te

koppelen en activeer de koppelingsmodus om verbinding te maken met een ander Bluetooth- apparaat.

3. Verlichtingsmodus-knop: Druk op de knop om te selecteren aan de lichten op het voorpanel

• Wit: De lichten blijven wit branden.

• Kleuren doorlopen: De lichten gloeien traag en doorlopen de kleuren. Druk de lichtmodustoets in om de lichten op één kleur vast te zetten.
• Beat Sync: De lichten reageren op het ritme van de muziek.

• Uit: De lichten gaan uit. Dit is de standaardmodus wanneer de Raptor voor het eerst wordt ingeschakeld.

4. Keuzeschakelaar Radio: Deze knop zet de Radio naar FM, AM, of schakelt de radio uit.

5. Voorinstellingen AM/FM: Er zijn 6 numerieke posities beschikbaar om voorkeuzezenders op de

AM-band op te slaan en 6 numerieke posities om voorkeuzezenders op de FM-band op te slaan. Een voorinstelling toevoegen:

i. Selecteer AM of FM en gebruik vervolgens de Radioknoppen om de gewenste zender te

ii. Druk en houd een numerieke voorkeuzeknop ingedrukt om de huidige zender aan dat

nummer toe te wijzen. Op dit scherm verschijnt "SAVE" (opslaan) om te tonen dat de zender is opgeslagen. Om een toegevoegde voorkeuzezender te gebruiken, tikt u eenmaal zachtjes op een voorkeuzenummer om naar de geprogrammeerde zender te gaan.

6. Zenderkeuze-/nummerknoppen: Tik op deze knoppen om af te stemmen op een radiozender

of naar het vorige/volgende nummer te gaan op een via Bluetooth aangesloten apparaat. Druk om een zender te zoeken (ga naar het volgende lege station) een van beide knoppen enkele seconden in, tot het apparaat op zoek gaat naar een zender. Het apparaat onthoudt bij het uitschakelen de laatste zender die speelde en start die zender weer op wanneer het apparaat opnieuw wordt aangezet.

7. Afspelen/pauzeren: Indrukken om een numme

r vanaf een verbonden Bluetooth-apparaat af te spelen of te pauzeren.31

8. Scherm: Geeft het huidige radiostation, de accu-, en Bluetoothstatus.

• Oplaadindicator: Wanneer de stroomkabel is aangesloten, tonen de bewegende batterijsegmenten bovenaan in de oplaadindicator dat de accu wordt opgeladen. Van zodra hij volledig is opgeladen, gaan alle batterijsegmenten branden, zonder te knipperen. Wanneer de stroomkabel wordt losgekoppeld, geven de segmenten het accuniveau weer.

• Bliksempictogram: Wanneer de stroomkabel op het stopcontact is aangesloten, begint het pictogram met de bliksem te branden.

• Bluetooth-pictogram: Het Bluetooth-pictogram brandt niet wanneer de Raptor voor het eerst wordt aangezet (tenzij hij voorheen aan een apparaat was gekoppeld). Het Bluetooth- pictogram blijft branden wanneer de Raptor is gekoppeld aan een apparaat.

• Stroomindicator: De stroomindicator (decimaal punt op radiodisplay) gaat branden wanneer Raptor wordt ingeschakeld. Dit stroomindicator zal niet worden verlicht wanneer Raptor is uitgeschakeld.

9. Hoofdvolumeregeling: Hiermee past u het maximale volume van de hoofdmix in de luidspreker

aan. Tot de hoofdmix behoren de microfooningang, de aux-ingang, de Radio en het geluidssignaal van een gekoppeld Bluetooth-apparaat.

10. Microfoon met volume-besturing (6,35 mm): Sluit op deze ingang een 6,35 mm (1/4")

11. Aux-ingang: Deze stereo 3,5 mm (1/8") ingang kan worden gebruikt om een cd-speler, mp3-

speler of andere geluidsbron te verbinden.

12. Link-uitgang: Luidsprekerverbinding: Verbindt twee of meer Raptor met elkaar met een stereo

aux-kabel van 3,5 mm (1/8") van de Link-uitgang van een Raptor naar de Aux-ingang van de tweede Raptor.

13. USB-poorten: Sluit hier de oplaadkabel van uw apparaat aan om het op te laden. Opladen met

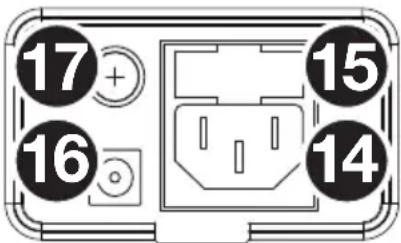

USB werkt alleen als het apparaat is ingeschakeld. Opmerking: Zet het scherm van uw apparaat in slaapstand om uw smartphone en tablet sneller op te laden. Achterpaneel

14. Ingang voor stroomkabel (IEC): Sluit om het apparaat op te

laden de meegeleverde IEC-stroomkabel aan. Tijdens het opladen van de accu brandt de oplaadindicator. Let op: als de voedingskabel is aangesloten, blijft de batterij opladen wanneer het apparaat in gebruik is.

15. Zekering (IEC): Als de zekering van het apparaat kapot is,

vervang deze door een zekering van passende waarde. Het toestel kan beschadigt raken door een zekering met een foute waarde. Vervang het met een zekering van een geschikte waarde. Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.

16. Ingang voor stroomkabel (DC): Sluit de meegeleverde stroomkabel 12 VDC hierop aan om de

Raptor van 12 V stroom te voorzien via de stroomuitgang van een voertuig.

17. Zekering (DC): Als de zekering van het apparaat kapot is, gebruik dan een schroevendraaier of

ander gereedschap om dit klepje op te heffen en de zekering te vervangen. Vervang het met een zekering van een geschikte waarde. Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.

Een Bluetooth-apparaat koppelen

1. Zet uw Bluetooth-apparaat aan.

2. Zet de Raptor aan. Als u eerder verbinding hebt gemaakt met een ander Bluetooth-apparaat, zal

de Raptor opnieuw verbinding maken. Houd de Bluetooth-knop ingedrukt om de koppeling te verbreken wanneer het Bluetooth-pictogram brandt.

3. Navigeer naar het instelscherm van uw Bluetooth-apparaat, zoek naar Raptor en maak

verbinding. Opmerking: Als uw Bluetooth-apparaat om een koppelingscode verzoekt, voer dan 0000 in.

4. Bij een brandend Bluetooth-pictogram: de Bluetooth-knop indrukken en loslaten om een

koppeling te verbreken.

5. Om het te verbinden met een ander Bluetooth-apparaat, herhaalt u stap 3.

Opmerking: Voor een maximumbereik moeten apparaten met Bluetooth 4.0 of hoger worden gebruikt.

Een Bluetooth-apparaat koppelen met NFC NFC (near-field communication) maakt gegevensuitwisseling tussen apparaten mogelijk, zoals koppeling, door ze zachtjes tegen elkaar te stoten. Raadpleeg de handleiding van uw apparaat om te zien of deze functie wordt ondersteund. NFC gebruiken Fom te koppelen met de Raptor:

1. Om NFC te gebruiken, moet uw apparaat zijn ingeschakeld en ontgrendeld.

2. Ga naar het menu Instellingen van uw apparaat en controleer of NFC Aanstaat (eenmalige

3. Zet de Raptor aan.

4. Met uw apparaat kort het NFC-logo aanraken en het ertegen houden.

5. Volg de koppelingsinstructies die op uw telefoon verschijnen. Als een wachtwoord wordt

gevraagd, voer dan 0000 in.

6. Stoot zachtjes uw apparaat tegen het NFC-logo op het bovenpaneel van de Raptor.

Problemen oplossen Het geluid is vervormd: Probeer de volumeknop van uw geluidsbron, muziekinstrument of microfoon te verlagen. Probeer ook om het hoofdvolume van de Raptor met de hoofdvolumeknop te verlagen. Er zijn teveel bassen: Probeer op de toon- of EQ-bedieningsknoppen aan uw geluidsbron het niveau van de lage tonen te verlagen. Dit stelt u in staat de muziek luider te zetten vooraleer “afgeknipte” (vervormde) klanken optreden. Er is een hoge fluitende pieptoon bij het gebruik van microfoons: Dit is waarschijnlijk feedback. Richt de microfoon weg van de luidspreker. Bij slechte AM-ontvangst: Verplaats heel het apparaat voor het verbeteren van de AM-ontvangst. Als u de microfoon niet kan horen boven het geluid van de muziek: Verlaag het volume van de muziek van uw geluidsbron. U kunt geen muziek afspelen van een USB-stick: De USB-poort is alleen geschikt om USB- apparaten op te laden.3334
