GEBRUIKSAANWIJZING D33 ARCAM

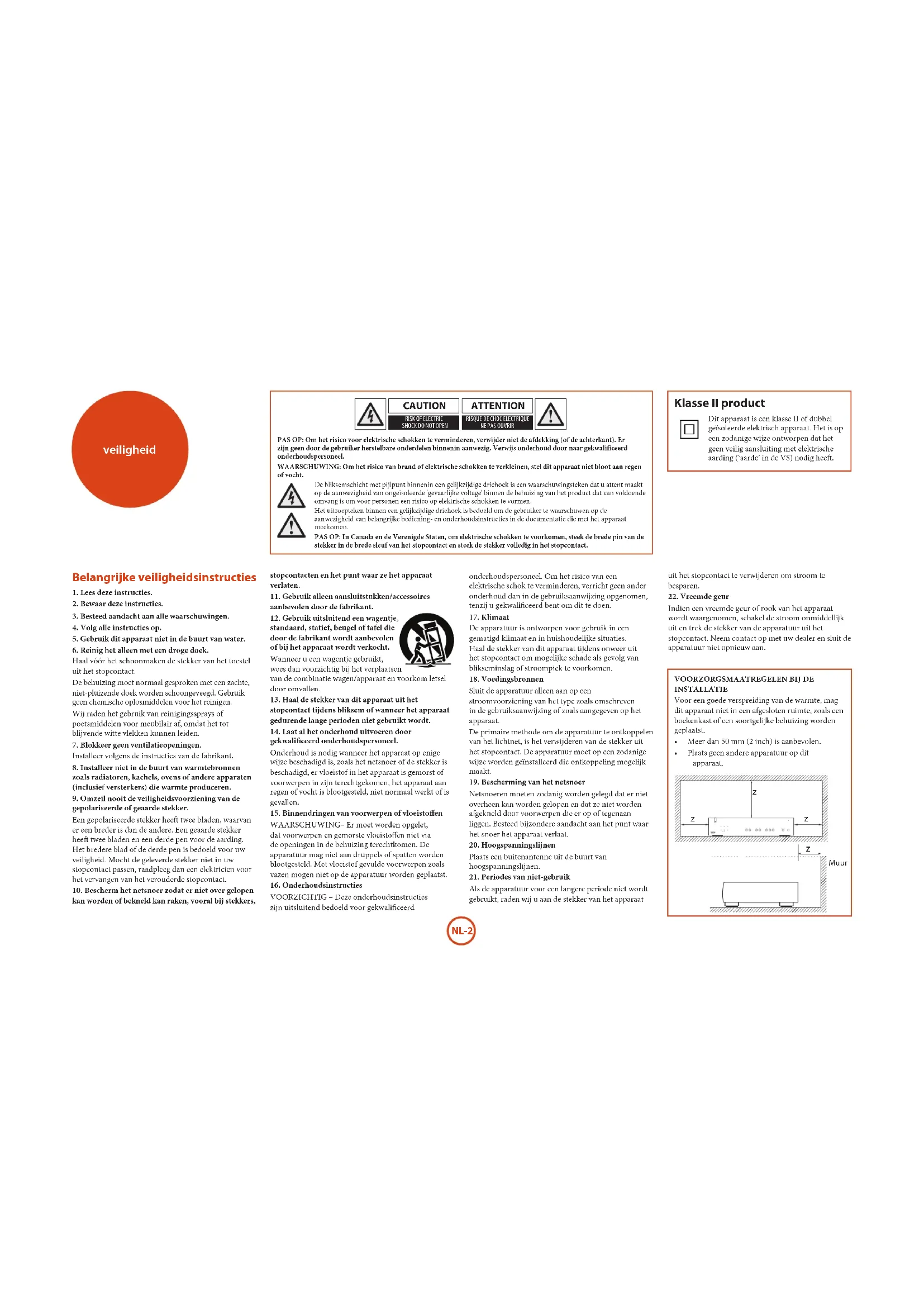

INSTALLATIE Voor een goede verspreiding van de warmte, mag dit apparaat niet in een afgesloten ruimte, zoals een boekenkast of een soortgelijke behuizing worden geplaatst.

• Meer dan 50 mm (2 inch) is aanbevolen.

• Plaats geen andere apparatuur op dit apparaat. veiligheid Belangrijke veiligheidsinstructies

1. Lees deze instructies.

2. Bewaar deze instructies.

3. Besteed aandacht aan alle waarschuwingen.

4. Volg alle instructies op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het alleen met een droge doek.

Haal vóór het schoonmaken de stekker van het toestel uit het stopcontact. De behuizing moet normaal gesproken met een zachte, niet-pluizende doek worden schoongeveegd. Gebruik geen chemische oplosmiddelen voor het reinigen. Wij raden het gebruik van reinigingssprays of poetsmiddelen voor meubilair af, omdat het tot blijvende witte vlekken kunnen leiden.

7. Blokkeer geen ventilatieopeningen.

Installeer volgens de instructies van de fabrikant.

8. Installeer niet in de buurt van warmtebronnen

zoals radiatoren, kachels, ovens of andere apparaten (inclusief versterkers) die warmte produceren.

9. Omzeil nooit de veiligheidsvoorziening van de

gepolariseerde of geaarde stekker. Een gepolariseerde stekker hee twee bladen, waarvan er een breder is dan de andere. Een geaarde stekker hee twee bladen en een derde pen voor de aarding. Het bredere blad of de derde pen is bedoeld voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, raadpleeg dan een elektricien voor het vervangen van het verouderde stopcontact.

10. Bescherm het netsnoer zodat er niet over gelopen

kan worden of bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.

11. Gebruik alleen aansluitstukken/accessoires

aanbevolen door de fabrikant.

12. Gebruik uitsluitend een wagentje,

standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of bij het apparaat wordt verkocht. Wanneer u een wagentje gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie wagen/apparaat en voorkom letsel door omvallen.

13. Haal de stekker van dit apparaat uit het

stopcontact tijdens bliksem of wanneer het apparaat gedurende lange perioden niet gebruikt wordt.

14. Laat al het onderhoud uitvoeren door

gekwaliceerd onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enige wijze beschadigd is, zoals het netsnoer of de stekker is beschadigd, er vloeistof in het apparaat is gemorst of voorwerpen in zijn terechtgekomen, het apparaat aan regen of vocht is blootgesteld, niet normaal werkt of is gevallen.

15. Binnendringen van voorwerpen of vloeistoen

WAARSCHUWING– Er moet worden opgelet, dat voorwerpen en gemorste vloeistoen niet via de openingen in de behuizing terechtkomen. De apparatuur mag niet aan druppels of spatten worden blootgesteld. Met vloeistof gevulde voorwerpen zoals vazen mogen niet op de apparatuur worden geplaatst.

16. Onderhoudsinstructies

VOORZICHTIG – Deze onderhoudsinstructies zijn uitsluitend bedoeld voor gekwaliceerd onderhoudspersoneel. Om het risico van een elektrische schok te verminderen, verricht geen ander onderhoud dan in de gebruiksaanwijzing opgenomen, tenzij u gekwaliceerd bent om dit te doen.

De apparatuur is ontworpen voor gebruik in een gematigd klimaat en in huishoudelijke situaties. Haal de stekker van dit apparaat tijdens onweer uit het stopcontact om mogelijke schade als gevolg van blikseminslag of stroompiek te voorkomen.

Sluit de apparatuur alleen aan op een stroomvoorziening van het type zoals omschreven in de gebruiksaanwijzing of zoals aangegeven op het apparaat. De primaire methode om de apparatuur te ontkoppelen van het lichtnet, is het verwijderen van de stekker uit het stopcontact. De apparatuur moet op een zodanige wijze worden geïnstalleerd die ontkoppeling mogelijk maakt.

19. Bescherming van het netsnoer

Netsnoeren moeten zodanig worden gelegd dat er niet overheen kan worden gelopen en dat ze niet worden afgekneld door voorwerpen die er op of tegenaan liggen. Besteed bijzondere aandacht aan het punt waar het snoer het apparaat verlaat.

20. Hoogspanningslijnen

Plaats een buitenantenne uit de buurt van hoogspanningslijnen.

21. Periodes van niet-gebruik

Als de apparatuur voor een langere periode niet wordt gebruikt, raden wij u aan de stekker van het apparaat uit het stopcontact te verwijderen om stroom te besparen.

Indien een vreemde geur of rook van het apparaat wordt waargenomen, schakel de stroom onmiddellijk uit en trek de stekker van de apparatuur uit het stopcontact. Neem contact op met uw dealer en sluit de apparatuur niet opnieuw aan.

PAS OP: Om het risico voor elektrische schokken te verminderen, verwijder niet de afdekking (of de achterkant). Er zijn geen door de gebruiker herstelbare onderdelen binnenin aanwezig. Verwijs onderhoud door naar gekwalificeerd onderhoudspersoneel.WAARSCHUWING: Om het risico van brand of elektrische schokken te verkleinen, stel dit apparaat niet bloot aan regen of vocht.De bliksemschicht met pijlpunt binnenin een gelijkzijdige driehoek is een waarschuwingsteken dat u attent maakt op de aanwezigheid van ongeïsoleerde 'gevaarlijke voltage' binnen de behuizing van het product dat van voldoende omvang is om voor personen een risico op elektrische schokken te vormen. Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen op de aanwezigheid van belangrijke bediening- en onderhoudsinstructies in de documentatie die met het apparaat meekomen.PAS OP: In Canada en de Verenigde Staten, om elektrische schokken te voorkomen, steek de brede pin van de stekker in de brede sleuf van het stopcontact en steek de stekker volledig in het stopcontact. Klasse II product Dit apparaat is een klasse II of dubbel geïsoleerde elektrisch apparaat. Het is op een zodanige wijze ontworpen dat het geen veilig aansluiting met elektrische aarding (‘aarde’ in de VS) nodig hee.

Dit product voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

2. BELANGRIJKE MEDEDELING:

WIJZIG DIT PRODUCT NIET

Wanneer geïnstalleerd voldoet dit product aan de FCC-eisen, zoals aangegeven in de instructies in deze handleiding. Wijziging niet uitdrukkelijk door ARCAM goedgekeurd, kunnen uw bevoegdheid, toegekend door de FCC, ongeldig maken om het product te gebruiken.

Dit product is getest en in overeenstemming bevondenmetdebeperkingenvoorKlasseBdigitale apparaten, in overeenstemming met Deel 15 van de FCC-regels. Deze normen zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een huiselijke installatie. Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen en indien niet volgens de instructies geïnstalleerd en gebruikt, kan voor de radiocommunicatie schadelijke interferentie ontstaan. Dit is echter geen garantie dat in een bijzondere situatie geen interferentie op zal treden. Indien dit product schadelijke storing veroorzaakt voor radio- of televisieontvangst, die kan worden vastgesteld door het product UIT en IN te schakelen, wordt de gebruiker gevraagd om de storing proberen te verhelpen middels één of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats het.

• Vergroot de afstand tussen de apparatuur en de ontvanger.

• Sluit de apparatuur aan op een andere uitgang of op een ander circuit dan dat waarop de ontvanger is aangesloten.

• Raadpleeg de plaatselijke winkelier bevoegd om dit soort producten te verkopen of een ervaren radio/tv-technicus voor hulp. VEILIGHEIDSINFORMATIE (VOOR EUROPESE KLANTEN)

• Vermijdhogetemperaturen.Zorgvoor voldoende verspreiding van warmte bij installatie in een rek.

• Weesvoorzichtigmethetnetsnoer.Houdde stekker vast bij het verwijderen van de stekker uit het stopcontact.

• Houdhetapparaatvrijvanvocht,wateren stof.

• Verwijderdestekkeruithetstopcontactals het apparaat voor langere tijd niet wordt gebruikt.

• Belemmerdeventilatiegatenniet.

• Laatgeenvreemdevoorwerpeninhet apparaat terechtkomen.

• Laatgeeninsecticiden,benzeenendunner met het apparaat in contact komen.

• Haalhetapparaatnooituitelkaarofpashet op geen enkele wijze aan.

• Deventilatiemagnietwordenbelemmerd door het bedekken van ventilatieopeningen met voorwerpen zoals kranten, tafelkleden of gordijnen.

• Plaatsgeenvoorwerpenmetopenvuur,zoals brandende kaarsen op het apparaat.

• Neemdeplaatselijkeregelgevingmet betrekking tot het wegwerpen van batterijen in acht.

• Stelhetapparaatnietblootaandruipendeof spattende vloeistoen.

• Plaatsgeenvoorwerpengevuldmet vloeistoen, zoals vazen, op het apparaat.

• Hanteerhetnetsnoernietmetnattehanden.

• WanneerdeschakelaarindeUIT-standis geschakeld, is de apparatuur niet volledig van het lichtnet afgesloten.

• Deapparatuurmoetindebuurtvanhet voedingspunt worden geïnstalleerd, zodat het voedingspunt gemakkelijk toegankelijk is. EEN OPMERKING OVER RECYCLING: De verpakkingsmaterialen van dit product zijn recycleerbaar en kunnen worden hergebruikt. Gooi alle materialen in overeenstemming met de plaatselijke regelgeving voor recycling weg. Bij verwijdering van het apparaat, voldoe aan de plaatselijke regels of voorschrien. Batterijen mogen nooit weggegooid of verbrand worden, maar moeten in overeenstemming met de plaatselijke voorschrien met betrekking tot de inzameling van batterijen worden afgevoerd. Dit product en de bijgeleverde accessoires, met uitzondering van de batterijen, vormen het van toepassing zijnde product volgens de WEEE-richtlijn.

EEN JUISTE VERWIJDERING VAN DIT PRODUCT

Deze markeringen geven aan dat dit product nergens in de Europese Unie met ander huishoudelijk afval mag worden afgevoerd. Om mogelijke schade aan het milieu of gezondheid door ongecontroleerde afvalverwijdering te voorkomen en grondstoen te beschermen, dient dit product op verantwoorde wijze gerecycled worden. Om uw apparaat te verwijderen, maak gebruik van u plaatselijke inlever- en inzamelsystemen of neem contact op met de winkelier waar het product werd gekocht.NL-4 welkom Dank u en gefeliciteerd met de aankoop van uw Arcam FMJ D33 digitaal-naar-analoog converter (DAC). Arcam produceert meer dan drie decennia specialistische hi- en thuistheaterproducten van een opmerkelijke kwaliteit en de D33 is de nieuwste in een lange lijn van bekroonde hi-apparatuur. Arcam ontwikkelde het ontwerp van audioele digitaal-naar-analoog converters. De D33 DAC verenigt al onze ervaring op het gebied van digitale en analoge audio-design met hoogtechnische conversie en bewerkingstechnologieën om de ultieme referentie-converter te produceren. De nieuwste digitale audio-chipsets werden ingezet voor een vlekkeloze digitale verbinding met consumenten en professionele digitale bronnen, computers en Apple®-apparaten. Dit handboek is ontworpen om u alle benodigde informatie voor het installeren, aansluiten en het gebruik van de Arcam D33 DAC te verstrekken. De met dit apparaat meegeleverde CR107 afstandsbediening wordt hierin ook beschreven. Gebruik de inhoudsopgave op deze pagina om de door u gewenste paragraaf te vinden. Wij hopen dat uw FMJ DAC u jarenlang probleemloos gebruik zal geven. In het onwaarschijnlijke geval dat het systeem defect raakt of indien u meer informatie wilt ontvangen over Arcamproducten, dan zijn de dealers van ons netwerk u graag van dienst. U kunt ook meer informatie vinden op de Arcam website www.arcam.co.uk. Het FMJ-ontwikkelingsteam Contents veiligheid .............................................. NL-2 Belangrijke veiligheidsinstructies ..............NL-2 welkom ................................................... NL-4 installatie ............................................... NL-5 Het plaatsen van het apparaat....................NL-5 Voeding ................................................................NL-5 Verbindingskabels ...........................................NL-5 De afstandsbediening en trigger-ingangen ..............................................NL-5 Aansluiten op een versterker ....................... NL-5 Bronnen aansluiten ........................................NL-7 bediening .............................................. NL-8 afstandsbediening ............................... NL-9 IR commando’s ...................................NL-10 juridische informatie ......................... NL-10 probleemoplossing ...........................NL-11 Specicaties ........................................NL-12 Radiostoring .................................................... NL-12 productgarantie .................................NL-13 Arcam FMJ D33 DAC inhoud van de doos Controleer of alle accessoires voor uw D33 DAC aanwezig zijn. De inhoud van de verpakkingsdoos is als volgt:

< IEC voedingskabel met juiste lokale stekker < CR107 afstandsbediening < 2 x AAA-batterijen voor de afstandsbediening < Eigenaarhandboek < Productregistratiekaart < USB stuurprogramma-CD Bewaar alle verpakking voor gebruik om in de toekomst de D33 DAC te transporteren. Houd er rekening mee dat aansluitkabels niet zijn inbegrepen. Neem contact op met uw dealer voor hulp bij het selecteren van de beste aansluitkabels voor uw systeem.Nederlands NL-5 installatie Arcam’s D33 DAC biedt een toonaangevende geluidskwaliteit vanaf computer USB- aansluitingen, AES/EBU-verbindingen, optische en coaxiale S/PDIF-aansluitingen en ondersteunde Apple®-apparaten. De D33 maakt gebruik van twee hoogwaardige Advanced Segment DAC (digitaal-naar- analoog converter) IC’s, die samen met een aangepaste digitale lter, audioele analoge componenten, een enorm ruim ontworpen voeding en JetPLL™ clock jitter eliminatie ongeëvenaarde prestaties en geluidskwaliteit biedt. De referentieprestatie DAC D33 is ontworpen om uw muziek echt tot leven te brengen. Voeding De DAC is voorzien van een gegoten netstekker, al aan het netsnoer bevestigd. Controleer of de stekker past in uw stopcontact - indien u een andere stekker nodig hee, dient u contact op te nemen met uw Arcam- dealer. Neem onmiddellijk contact op met uw Arcam-dealer als de voedingsspanning of netstekker bij u afwijkt. Steek de IEC-stekker van de voedingskabel in de aansluiting aan de achterkant van de DAC, zorg ervoor dat deze stevig wordt ingestoken. Steek het andere uiteinde van de kabel in uw stopcontact en zet zonodig het stopcontact aan. Verbindingskabels Wij raden u aan om afgeschermde kabels van hoge kwaliteit te gebruiken die speciaal voor dit doel ontwikkeld zijn. Andere kabels zullen verschillende impedantiekarakteristieken hebben die de prestaties van uw systeem zullen degraderen (bijvoorbeeld, gebruik geen bekabeling voor analoge audio om digitale audiosignalen te transporteren). Alle kabels moeten zo kort mogelijk gehouden worden. Het is een goede gewoonte om ervoor te zorgen dat u bij het installeren van uw apparatuur het netsnoer zo ver mogelijk verwijderd houdt van uw audiokabels. Dit kan namelijk ongewenst geruis in de audiosignalen tot gevolg hebben. De afstandsbediening en trigger- ingangen De REMOTE IN aansluiting kan worden gebruikt om RC5 codes (zie lijst op pagina NL-10 ) door te geven aan de D33 als deze in een positie of in een systeem is geplaatst waar het niet mogelijk is om infrarood te gebruiken. Indien nodig kunt u contact opnemen met uw dealer voor aanvullende informatie. De 12V TRIG IN-ingang kan worden gebruikt om de D33 in en uit de stand-by te schakelen. Het aansluiten van de trigger-uitgang van uw Arcam-versterker (of een ander compatibel apparaat), zal ervoor zorgen dat de D33 automatisch uit de stand-by komt wanneer de versterker wordt ingeschakeld en naar de stand-by terugkeert wanneer de versterker wordt uitgeschakeld. Voor meer informatie dient u de handleiding van uw versterker te raadplegen. Bij normaal gebruik hoe u deze uitgangen nergens op aan te sluiten. De RS232 aansluiting is bedoeld voor optimale aansluiting op een Home Automation Systeem of een computer. Er zijn verschillende systemen van derden verkrijgbaar die u met behulp van aanraakschermen enz een uitgebreide controle bieden over al uw amusementsapparatuur. Neem voor meer informatie contact op met uw dealer of installateur. De technische details van de afstandsbediening zijn bij Arcam op aanvraag verkrijgbaar (e-mail support@arcam.co.uk). Voor de afstandsbediening is een mono jackplug van 3,5 mm nodig met actieve punt en geaarde mof. De signalen van de afstandsbediening moeten in een RC5-formaat gemoduleerd zijn (bij 36kHz), met een voltage niveau tussen de 5V en de 12V. Aansluiten op een versterker De D33 DAC biedt een paar ongebalanceerde audio- uitgangen op de standaard RCA phono-aansluitingen en een set van gebalanceerde audio-uitgangen op de mannelijke XLR-aansluitingen. Alle audio-uitgangen zijn tegelijk beschikbaar, zodat meerdere apparaten het uitgangsignaal van de D33 kunnen ontvangen. Echter, om het zuiverste signaalpad als mogelijk te onderhouden, zijn het paar van onevenwichtige uitgangen niet individueel gebuerd. Dit betekent dat als twee versterkers zijn aangesloten, beide moeten worden ingeschakeld om te voorkomen dat het signaal verslechterd. De meeste audio versterkers, inclusief het Arcam FMJ- assortiment, zal met behulp van standaard interconnect kabels op de RCA phono-aansluitingen aansluiten. Deze aansluiting wordt aanbevolen voor korte kabels. De D33-uitgang gedraagt zich als een cd-speler en werkt op lijnniveau. Verbind met elke lijnniveau- ingang zoals die zijn aangegeven ‘CD’, ‘AUX’, ‘AV’ enz. Sluit niet op een ingang aan die bestemd is voor een platenspeler (meestal gelabeld ‘Phono’). Als uw versterker of andere afspeelapparatuur gebalanceerde aansluitingen hee, kunt u de gebalanceerde XLR-uitgang gebruiken. Deze aansluiting biedt hogere onderdrukking van elektrische storingen en is handig wanneer kabels lang zijn (meer dan een paar meter) of in omgevingen met elektrische ruis. Gebalanceerde aansluitingen hebben ook de mogelijkheid om ‘gebrom’ te onderdrukken veroorzaakt door ‘aardingslussen’. WAARSCHUWING! De uitgang van de D33 is op lijnniveau. Sluit niet direct op een versterker of actieve luidsprekersysteem aan zonder een volumeregeling, want dit zorgt ervoor dat alles op vol volume wordt afgespeeld. De apparatuur of het gehoor kan beschadigd raken. Sluit de D33 altijd op een geïntegreerde versterker, voorversterker of ander apparaat met een volumeregeling aan. Het plaatsen van het apparaat. < Plaats de DAC op een vlakke, stevige ondergrond, vermijd daarbij direct zonlicht en bronnen van warmte of vocht. < Plaats de DAC niet bovenop een versterker of andere warmtebronnen. < Plaats de DAC niet in een afgesloten ruimte zoals een boekenkast of gesloten kast, tenzij er goede voorzieningen voor ventilatie zijn. De De DAC is ontworpen om warm te worden tijdens normale werking. < Plaats geen ander component of voorwerpen bovenop de DAC, dit kan de luchtstroom rond het apparaat belemmeren, waardoor de DAC te heet wordt. < Controleer of de ontvanger voor de afstandsbediening (achter het FMJ-logo op het voorpaneel) vrij is, of de afstandsbediening zal nadelig beïnvloed worden. < Plaats niet uw platenspeler bovenop dit apparaat. Platenspelers zijn zeer gevoelig voor het geluid dat wordt geproduceerd door apparaten die op het lichtnet zijn aangesloten en dit vertaalt zich in achtergrondgeruis als de platenspeler te dichtbij staat.NL-6 SUPPLYVOLTAGEVOLTAGE50 – 60 HzSWITCH POSITIONS115 = 110 - 120V~230 = 220 - 240V~POWER INLET110-120V/220-240VREMOTE

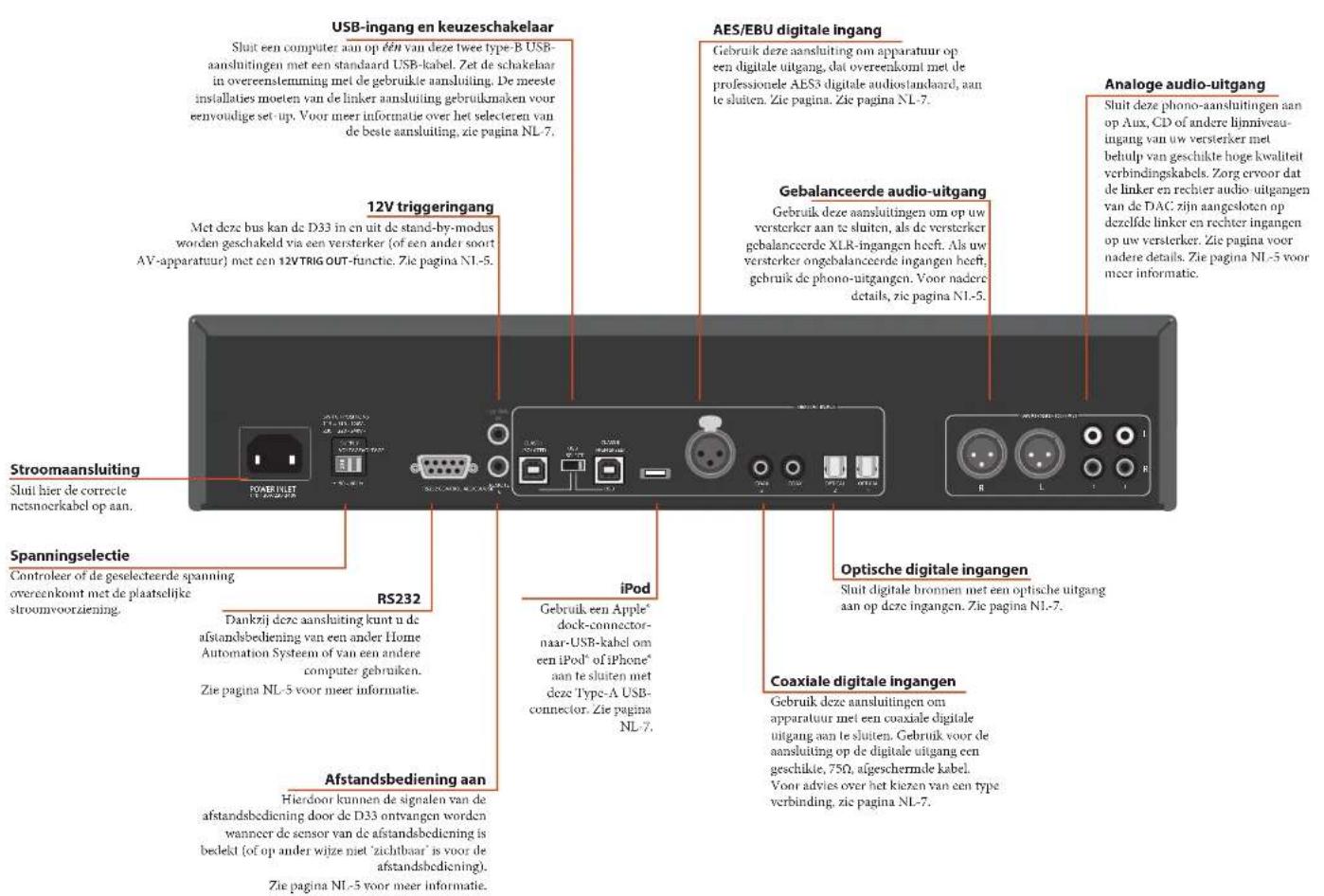

USB SELECT AES/EBU digitale ingang Gebruik deze aansluiting om apparatuur op een digitale uitgang, dat overeenkomt met de professionele AES3 digitale audiostandaard, aan te sluiten. Zie pagina. Zie pagina NL-7. Coaxiale digitale ingangen Gebruik deze aansluitingen om apparatuur met een coaxiale digitale uitgang aan te sluiten. Gebruik voor de aansluiting op de digitale uitgang een geschikte, 75Ω, afgeschermde kabel. Voor advies over het kiezen van een type verbinding, zie pagina NL-7. Analoge audio-uitgang Sluit deze phono-aansluitingen aan op Aux, CD of andere lijnniveau- ingang van uw versterker met behulp van geschikte hoge kwaliteit verbindingskabels. Zorg ervoor dat de linker en rechter audio-uitgangen van de DAC zijn aangesloten op dezelfde linker en rechter ingangen op uw versterker. Zie pagina voor nadere details. Zie pagina NL-5 voor meer informatie. Stroomaansluiting Sluit hier de correcte netsnoerkabel op aan. Spanningselectie Controleer of de geselecteerde spanning overeenkomt met de plaatselijke stroomvoorziening. Optische digitale ingangen Sluit digitale bronnen met een optische uitgang aan op deze ingangen. Zie pagina NL-7. Afstandsbediening aan Hierdoor kunnen de signalen van de afstandsbediening door de D33 ontvangen worden wanneer de sensor van de afstandsbediening is bedekt (of op ander wijze niet ‘zichtbaar’ is voor de afstandsbediening). Zie pagina NL-5 voor meer informatie. RS232 Dankzij deze aansluiting kunt u de afstandsbediening van een ander Home Automation Systeem of van een andere computer gebruiken. Zie pagina NL-5 voor meer informatie. iPod Gebruik een Apple® dock-connector- naar-USB-kabel om een iPod® of iPhone® aan te sluiten met deze Type-A USB- connector. Zie pagina NL-7. 12V triggeringang Met deze bus kan de D33 in en uit de stand-by-modus worden geschakeld via een versterker (of een ander soort AV-apparatuur) met een 12V TRIG OUT-functie. Zie pagina NL-5. USB-ingang en keuzeschakelaar Sluit een computer aan op één van deze twee type-B USB- aansluitingen met een standaard USB-kabel. Zet de schakelaar in overeenstemming met de gebruikte aansluiting. De meeste installaties moeten van de linker aansluiting gebruikmaken voor eenvoudige set-up. Voor meer informatie over het selecteren van de beste aansluiting, zie pagina NL-7. Gebalanceerde audio-uitgang Gebruik deze aansluitingen om op uw versterker aan te sluiten, als de versterker gebalanceerde XLR-ingangen hee. Als uw versterker ongebalanceerde ingangen hee, gebruik de phono-uitgangen. Voor nadere details, zie pagina NL-5.Nederlands NL-7 Digitale audioaansluitingen (AES/EBU, S/PDIF) Sluit elke digitale bron met de juiste kabel aan. Als een bron meerdere soorten digitale audiouitgangen hee, selecteert u het beste type volgens de volgorde van voorkeur hieronder. AES/EBU De AES/EBU aansluitingen zijn te vinden op de professionele audioapparatuur (de standaard werd ontwikkeld door de Audio Engineering Society en de European Broadcasting Union). Sluit AES/EBU- uitgang van de bron aan op de D33 AES/EBU-ingang met behulp van een digitale audio-XLR-kabel met 110 Ω impedantie. Coaxiale S/PDIF De S/PDIF-aansluitingen zijn de meest voorkomende digitale audioaansluitingen. Ze zijn in twee typen beschikbaar, coaxiaal en optisch. Coaxiaal is de beste van de twee typen, omdat deze elektrische aansluiting de meest directe signaalpad biedt. Als uw digitale bron zowel een coaxiale als een optische uitgang biedt, sluit de coax-aansluiting met behulp van een 75 Ωimpedantie digitale audio verbindingskabel aan. Gebruik geen analoge audiokabel omdat de prestaties kunnen afnemen. Optische S/PDIF Optische S/PDIF is technisch inferieur aan coaxiale S/PDIF, omdat het signaal voor verzending in lichtpulsen en achteraf terug naar een spanningssignaal moet worden omgezet. Dit proces kan het signaal verminderen. Optische verbindingen bieden echter elektrische isolatie die voordelig kan zijn voor de aansluiting tussen bepaalde soorten apparatuur, bijvoorbeeld televisies. Sommige digitale bronnen bieden alleen een optische uitgang. USB-computeraansluiting Twee Type-B USB-aansluitingen zijn beschikbaar voor de USB-computeraansluiting. Het is belangrijk om de meest geschikte verbinding voor uw systeem te kiezen. De USB SELECT -schakelaar moet voor de gebruikte aansluiting op de juiste positie worden ingesteld. Klasse I geïsoleerde USB Deze aansluiting is voor de meeste systemen de beste aansluiting om te gebruiken. Het biedt galvanische elektrische isolatie tussen de computer en het D33 DAC om eventuele audiostoring, die door de stroomvoorziening van de computer wordt veroorzaakt, te onderdrukken. Deze ingang vereist ook geen speciale installatie van een stuurprogramma, omdat de vereiste soware in de moderne versies van Microso® Windows® (Windows XP, Windows Vista ® en Windows 7), Mac OS® X en Linux® is ingebouwd. DeKlasseIaansluitingisbeperkttoteenmaximale bemonsteringsfrequentie van 96 kHz. CD-audio hee een bemonsteringsfrequentie van 44,1 kHz. De meeste ‘Hoge Resolutie’ -audiobestanden van specialist download sites hebben (op het moment van schrijven) een bemonsteringsfrequentie van 96 kHz, zodat ze compatible zijn met deze verbinding. Start uw computer op en meld u aan bij het besturingssysteem, indien nodig. Sluit deze aansluiting op de computer aan met behulp van een standaard Type-A naar Type-B USB-kabel. Wacht tot het besturingssysteem de D33 hee gedetecteerd en de stuurprogramma’s automatisch installeert. Als een eventuele installatie-dialoogvensters verschijnt, selecteer automatische installatie. Zodra de installatie is voltooid, start de soware van uw mediaspeler om muziek via de D33 DAC af te spelen. Klasse II Hoge Snelheid USB Deze aansluiting hee geen galvanische elektrische isolatie van de computervoeding. Het vereist ook dat een speciale apparaatstuurprogramma op CD, op de aangesloten computer wordt geïnstalleerd. Het voordeel van deze verbinding is dat het compatibel is met bemonsteringsfrequenties tot maximaal 192 kHz. Hoewel zeldzaam, biedt 192 kHz audio materiaal meer audio-informatie dan materiaal bemonsterd op 96 kHz frequentie, echter, de voordelen van hoorbare geluidskwaliteit hoger dan 96 kHz worden nog steeds ter discussie gesteld tussen zowel audiolieebbers en professionals. Plaats de meegeleverde stuurprogramma-CD en start het installatieprogramma op de disc om het audiostuurprogramma voor deze aansluiting te installeren. Volg de instructiesop het scherm. USB-VERBINDINGSPROBLEMEN? Zorg ervoor dat de D33 DAC op uw computer aangesloten en geïnstalleerd is, alvorens eventuele sofware van de mediaspeler te starten. Raadpleeg de USB FAQ op de Arcam-website op http://www. arcam.co.ukvoor oplossingen voor algemene problemen met de USB-aansluiting. OPMERKING: Digitale uitgangen van thuistheater- en AV-apparatuur moeten mogelijk opnieuw worden gecongureerd om met een stereo-DAC te werken. Een DVD-speler, TV set-top box of televisie kan standaard een surround sound ‘bitstream’-signaal (bijv. Dolby Digital) op de optische of coaxiale digitale aansluiting uitvoeren. Dit moet in het conguratiemenu van de bron worden gewijzigd. Stel de S/PDIF-uitgang van de bron in op ‘PCM Stereo’ of gelijkwaardig (zie handleiding van de fabrikant van de bronapparatuur). De D33 ingang-LED zal rood blijven als een bitstream-signaal wordt ontvangen, omdat dit niet kan worden gedecodeerd. Compatibiliteit van de USB-aansluiting De USB-aansluiting is ontworpen voor het aansluiten van een desktop- of laptopcomputer met een standaard desktop besturingssysteem zoals Microso Windows 7, Mac OS X of Ubuntu® Linux. De aansluiting is niet ontworpen om het volgende te accepteren:

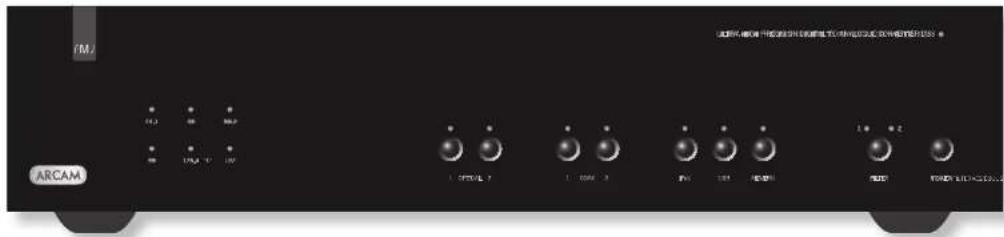

Tablet computers (sluit een Apple® iPad™ op de iPod®-aansluiting aan met uw Apple USB-kabel) NAS-schijven met USB-luidspreker compatibiliteit kunnen al dan niet compatibel zijn met de D33 DACindeKlasseI-modus;dithangtvolledigvan de ondersteuning van de USB-audiostandaard op het apparaat af. Op het moment van schrijven, implementeren populaire NAS drvies met USB- luidspreker compatibiliteit de nieuwste USB- audiostandaard niet volledig en zijn niet compatibel met de D33. Dit kan met toekomstige rmwarerevisies van NAS-stations veranderen. Aansluiten van een iPod® of iPhone® De Type-A-USB-aansluiting met het is uitsluitend bedoeld voor de aansluiting van compatibele Apple- apparaten. De D33 DAC is gemaakt voor:

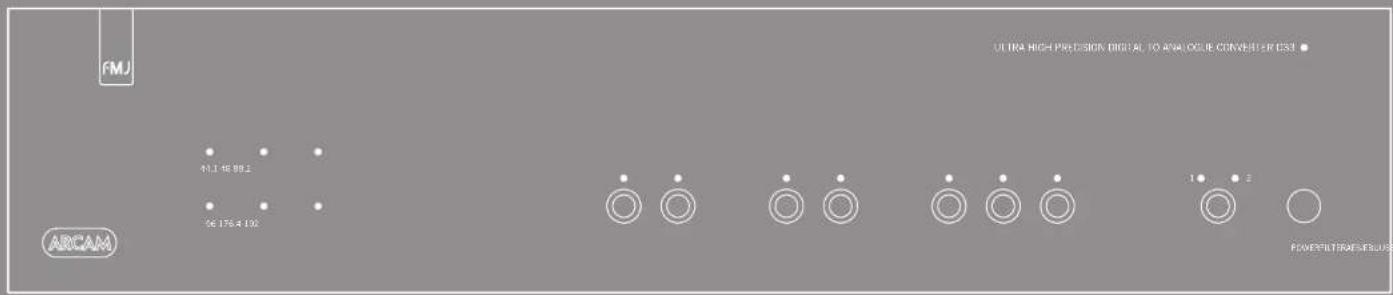

iPod touch® (4de generatie) Andere Apple-apparaten ondersteunen geen digitale audio-uitgang en kunnen niet gebruikt worden. Gebruik een Apple dockconnector-naar USB-kabel om de USB-aansluiting op uw Apple-apparaat aan te sluiten. Wanneer de IPOD-ingang is geselecteerd en een apparaat is aangesloten, zal de IPOD-LED groen knipperen terwijl het Apple-apparaat authenticatie uitvoert. Dit zal in een paar seconden voltooid zijn wanneer de LED met knipperen stopt en continu groen zal branden. Soms kan authenticatie als gevolg van verkeerd inbrengen van de Apple-aansluiting of vuile contacten op het Apple-apparaat mislukken. Als dit gebeurt, ontkoppel en koppel het Apple-apparaat opnieuw aan. Bronnen aansluiten De D33 DAC hee meerdere digitale audio-, computer- en iPod-ingangen, zodat u al uw digitale audiobronnen kunt aansluiten en met behulp van de afstandsbediening of het voorpaneel ertussen kunt schakelen. Een LED op het voorpaneel gaat branden om de geselecteerde ingang aan te geven: groen als een geldig signaal wordt herkend, of rood als er geen of een ongeldige signaal is.NL-8 bediening Aanzetten van het apparaat Druk op de AAN/UIT POWER knop van het apparaat. Het LED-indicatielampje is groen verlicht als het apparaat aanstaat en rood in de standby-stand. De afstandsbediening wordt gebruikt om in en uit de standby-stand te schakelen. Als in de stand-by de POWER -knop wordt ingedrukt (of stroom valt uit), zal het toestel volledig opstarten wanneer de stroom weer wordt ingeschakeld. Merk op dat de sensor van de afstandsbediening zich onder het FMJ-logo bevindt. Blokkeer de sensor niet, want dan zal de afstandsbediening niet werken. Ingangselectie Selecteer één van de digitale audio-ingangen door op de corresponderende knop op het voorpaneel of de afstandsbediening te drukken. De bijbehorende LED op het voorpaneel brandt rood om een inactieve verbinding aan te duiden en groen als een geldig signaal wordt gedetecteerd. De LED knippert groen als het signaal ongeldig is (bijvoorbeeld een Dolby Digital bitstream). De gedetecteerde bemonsteringsfrequentie zal worden aangegeven via de bemonsteringsfrequentie-display op de linkerkant van het voorpaneel. Filterselectie Overbemonsterde digitaal-naar-analoog conversie gebruikt digitale ltering om het signaal te verwerken. De D33 maakt gebruik van op maat verwerking om twee verschillende digitale lters te voorzien, waardoor het conversieproces naar persoonlijke voorkeur en luistermateriaal geoptimaliseerd wordt. Gebruik de FILTER-knop op de afstandsbediening of het voorpaneel om tussen de twee lteropties te schakelen. Volume en Dempen (Mute) De afstandsbediening beschikt over volume- en mute- knoppen die geprogrammeerd zijn om een Arcam- versterker te bedienen. Merk op dat het volume op de D33-uitgang te allen tijde op lijnniveau (maximaal volume) vast ingesteld blij. Transportknoppen De afstandsbediening biedt PLAY-, PAUSE-, STOP-, SKIP BACK - en SKIP FORWARD transportknoppen. Deze kunnen worden gebruikt om de mediasoware die draait op een aangesloten computer compatibel met de USB-HID-protocol of om het afspelen van een aangesloten Apple-apparaat te bedienen. POWERFILTERAES/EBUUSBiPod121 2OPTICAL COAX

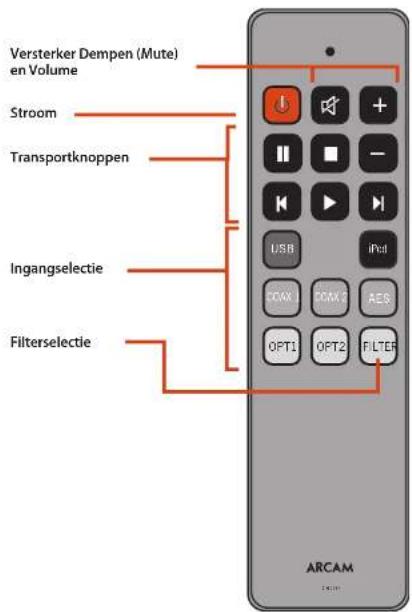

iPod Versterker Dempen (Mute) en Volume Stroom Transportknoppen Ingangselectie FilterselectieNederlands NL-9 Gebruik van de afstandsbediening Houd met het volgende rekening als u de afstandsbediening gebruikt: < Zorg ervoor dat er zich geen obstakels bevinden tussen de afstandsbediening en de sensor op het frontpaneel. De afstandsbediening hee een bereik van ongeveer 5 meter. (Als de sensor van de afstandsbediening bedekt is, dan kunt u de aansluiting voor de ontvangst van IR afstandsbedieningssignalen op het achterpaneel gebruiken. Raadpleeg uw dealer voor nadere informatie.) < De afstandsbediening kan onbetrouwbaar worden als er sterk zonlicht of uorescent licht op de sensor van de afstandsbediening schijnt. < Vervang de batterijen zodra u merkt dat de afstandsbediening niet meer zo goed reageert. Opmerking over de batterijen:

Onjuist gebruik van batterijen kan leiden tot lek- en explosiegevaar.

Gebruik geen oude en nieuwe batterijen door elkaar.

Gebruik alleen identieke batterijen met elkaar – zelfs al zien verschillende batterijen er hetzelfde uit, ze kunnen toch verschillende voltages hebben.

Zorg ervoor dat de (+) en de min (-) uiteinden van iedere batterij overeenkomen met de aanwijzingen in het batterijvak.

Verwijder de batterijen uit apparaten die u langer dan een maand niet gaat gebruiken.

Raadpleeg voordat u uw gebruikte batterijen weggooit de lokale regelgeving of de overheidsvoorschien die in uw regio van kracht zijn. Alternatieve codeselectie In de zeldzame situatie dat de CR107 afstandsbediening een ander apparaat in de kamer bedient, kan de IR-code worden gewijzigd naar een alternatief RC5- systeemnummer. Om de afstandsbediening naar de alternatieve code te wijzigen:

1. Druk op en houd de “

” -knop gedurende 6 seconden ingedrukt totdat het LED bovenop de afstandsbediening blijft branden.

2. Druk op OPT2 om de alternatieve IR-codes

(RC5 systeemcode 28) te selecteren of druk op OPT1 om de oorspronkelijke codeset (RC5 systeemcode 27) te selecteren. Als er binnen de 10 seconden geen toets wordt ingedrukt, keert de afstandsbediening terug naar de normale werking. Opmerking: de selectie van de alternatieve codes wordt gereset wanneer de batterijen worden vervangen. Naast het wijzigen van de afstandsbediening, moet de D33-eenheid ook opnieuw worden gecongureerd om te reageren op de alternatieve codes. Met de eenheid ingeschakeld, druk gelijktijdig op de OPTICAL 1- en AES/EBU -knop. De FILTER -LED knippert om de externe codeselectie aan te geven. Druk op de FILTER -knop om tussen de normale IR-codes (FILTER 1 -LED knippert) en de alternatieve codes (FILTER 2 -LED knippert) te schakelen. Druk op een andere knop om de selectiemodus van de code af te sluiten. De D33 wordt geleverd met de CR107 afstandsbediening. afstandsbediening De batterijen in de afstandsbediening plaatsen

2. Plaats twee ‘AAA’ -batterijen in het

batterijvak – in tegengestelde richtingen, zoals in het diagram en aangegeven in het batterijvak.

3. Schuif de batterijklep terug op zijn plaats.

1. Open het batterijvak door de batterijklep

open te schuiven.NL-10 Dit zijn de IR-opdrachten gegenereerd vanaf de DAC-afstandsbediening en geaccepteerd door de D33. De codes zijn nuttig als u een andere afstandsbediening voor bediening van de D33 wenst te programmeren. De codes worden gegeven in het SysteemCode-CommandCode formaat. 27 (0x1B) is de Arcam-systeemcode voor een DAC en 16 (0x10) is de Arcam-systeemcode voor een versterker. Toetsnaam Decimaal Hexadecimaal 2 (VOEDING) 27–12 0x1B–0x0C

iPod juridische informatie Microsoft, Windows Media en Windows zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.Apple, Mac, Mac OS, iTunes, iPhone, iPod, iPod classic, iPod nano, iPod shuffle en iPod touch zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen. iPad is een handelsmerk van Apple Inc. “Gemaakt voor iPod,” “Gemaakt voor iPhone,” en “Gemaakt voor iPad” betekent dat een elektronisch accessoire is ontworpen voor aansluiting op een iPod, iPhone of iPad en door de ontwikkelaar gecertificeerd is om aan de prestatienormen van Apple te voldoen. Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving van veiligheids- en wettelijke normen. Houd er rekening mee dat het gebruik van dit accessoire met de iPod, iPhone of iPad de draadloze prestaties kan beïnvloeden. Linux® is een geregistreerd handelsmerk van Linus Torvalds in de Verenigde Staten en andere landen.Ubuntu is een geregistreerd handelsmerk van Canonical Ltd.JetPLL™ is een handelsmerk van TC Applied Technologies Ltd.Nederlands NL-11 probleemoplossing Probleem Oplossing Ik kan het het apparaat niet inschakelen met behulp van de afstandsbediening.

Controleer of de D33 DAC met de voedingsknop op het voorpaneel is ingeschakeld.

Controleer of de D33 DAC op een actief stopcontact is aangesloten en of het stopcontact, indien geschakeld, is ingeschakeld. De POWER-LED is rood en er is geen geluid.

Druk op een willekeurige knop op het voorpaneel of druk op de

-toets van de afstandsbediening om de eenheid aan te schakelen.

Als de 12V Trigger-ingang is verbonden met een versterker, zal de D33 inschakelen vanuit de stand-by wanneer de versterker wordt ingeschakeld. De afstandsbediening werkt niet

Controleer of de batterijen zijn geplaatst.

Controleer of de externe sensor (achter het FMJ-logo op het voorpaneel) niet wordt verhuld.

Controleer of de externe sensor niet in direct zonlicht staat of wordt verlicht door bronnen van interferentie, zoals TL-verlichting of een TV-scherm .

De afstandsbediening hee een bereik van 15 m. Verplaats dichterbij dan 15 m. Ik kan het volume niet aanpassen met behulp van de afstandsbediening

De volumetoetsen van de afstandsbediening zijn ontworpen om de volumeregelaar van een Arcam-versterker te bedienen. Als u geen Arcam-versterker gebruikt, kunt u de afstandsbediening van uw versterker gebruiken om het volume te regelen.

Zorg ervoor dat u de D33 DAC aansluit op een versterker met een volumeregelaar.

Zorg ervoor dat de afstandsbediening vrij zicht op de versterker hee. Ik heb een bron aangesloten en gekozen, maar er is geen geluid en de LED van de bron blij rood.

Controleer of de bronapparatuur is ingeschakeld.

Controleer of de bronapparatuur correct op de geselecteerde ingang is aangesloten. Ik heb een bron aangesloten en geselecteerd, maar er is geen geluid en de LED van de bron knippert groen.

Voor A/V S/PDIF-bronnen: controleer of de bronapparatuur niet is ingesteld op surround sound bitstream-uitvoer. Stel de S/PDIF-uitgang van de bron op 'PCM Stereo' of gelijkwaardig in. Raadpleeg het handboek van de fabrikant van de bronapparatuur voor nadere details. Ik heb mijn MP3-speler, USB ash drive of harde schijf aangesloten op de USB-ingang, maar er is geen geluid.

De D33 DAC ondersteunt geen MP3 spelers, USB ash drives of harde schijven.

Sluit uw apparaat aan op een computer en sluit de computer voor het afspelen aan op de D33. Ik heb mijn computer aangesloten op de, USB-ingang maar de USB-LED blij rood en de computer hee niet gereageerd.

Controleer of de USB SELECT-schakelaar is ingesteld op de juiste positie voor de aansluiting waarop u hebt aangesloten. IkhebmijncomputeraangeslotenopdeKlasseIIUSB-ingangende computer vraagt om een apparaat-stuurprogramma.

DecomputerbeschiktnietoverhetgeïnstalleerdeKlasseIIapparaat-stuurprogramma.

Ontkoppel de D33 DAC van de computer, installeer het stuurprogramma en volg de instructies op het scherm. De USB-ingang werkt niet met mijn computer

Raadpleeg de USB FAQ op de Arcam-website: http://www.arcam.co.uk De iPod-ingang werkt niet met mijn Apple-apparaat

Zorg ervoor dat het Apple-apparaat met behulp van een Apple docking-connector naar USB-kabel is aangesloten op de iPod-aansluiting van de D33.

Zorg ervoor dat de soware van uw Apple-apparaat up-to-date is door het apparaat op de computer aan te sluiten en iTunes te starten.

Controleer of uw apparaat wordt ondersteund; alleen Apple-apparaten met een digitale audio-uitgang kunnen worden gebruikt. Zie pagina NL-7 voor een compatibiliteitslijst.NL-12 Beleid van constante verbetering Het beleid van Arcam is gericht op constante verbetering van de producten. Dit betekent dat ontwerpen en specicaties onderhevig zijn aan veranderingen zonder voorafgaande kennisgeving. Specicaties Analoge Audio-aansluiting Digitale naar analoge conversie 2 x Burr-Brown 24-bits 192 kHz Geavanceerde Segment Delta-Sigma DAC IC’s Signaal-ruisverhouding 110dB CCIR Harmonische vervorming (1kHZ) 0,0008% (20 Hz — 20 kHz, ongewogen) Frequentiebereik (+0,1 dB, -0,5 dB) 10Hz–20kHz Uitgangniveau (OdB) 2.2Vrms Output impedantie 47Ω Aanbevolen minimale belasting 5kΩ Digitale interfaces USB Klasse1elektrisch-geïsoleerdeUSB1.1 Klasse2xUSB2.0hogesnelheid(480Mbit/s) AES/EBU Tot 192 kHz bemonsteringsfrequentie Coaxiale S/PDIF x 2 Tot 192 kHz bemonsteringsfrequentie OptischeS/PDIF(TOSLINK)x2 Tot 96 kHz bemonsteringsfrequentie Fysiek Afmetingen L433 x B370 x H110 mm Gewicht 6.2kg netto/10.0kg verpakt Vermogensverbruik 30W maximum Analoge uitgangaansluiting RCA Phono x 2 Gebalanceerde XLR Meegeleverde accessoires Netsnoer CR107 afstandsbediening 2 x AAA batterijen Fouten en weglatingen uitgezonderd OPMERKING: Alle gespeciceerde waarden zijn typerend, tenzij anders vermeld. Radiostoring De D33 DAC is een digitaal apparaat dat is ontworpen voor zeer hoge normen van elektromagnetische compatibiliteit. Alle DAC’s genereren en kunnen RF (radiofrequentie) energie uitstralen. In sommige gevallen kan dit interferentie veroorzaken met FM en AM radio- ontvangst. Als dit het geval is, houd de DAC en de aansluitende kabels zover als mogelijk van de tuner en de antennes vandaan. Het aansluiten van de DAC en de tuner op verschillende stopcontacten kan ook helpen om interferentie te verminderen. EG LANDEN – Deze producten zijn ontwikkeld om te voldoen aan de EMC Richtlijn 2004/108/EC. USA – Deze producten voldoen aan de FCC-norm Lidt 15 Classe B.Nederlands NL-13 productgarantie Wereldwijde garantie Dit gee u het recht om de eenheid kosteloos te laten herstellen, tijdens de eerste twee jaar na aankoop, onder voorbehoud dat het oorspronkelijk bij een ociële Arcam- dealer is gekocht. De Arcam-dealer is verantwoordelijk voor alle service na verkoop. De fabrikant kan geen verantwoordelijkheid aanvaarden voor gebreken als gevolg van ongeval, verkeerd gebruik, misbruik, slijtage, verwaarlozing of door ongeoorloofde aanpassing en/of reparatie, noch kan zij verantwoordelijkheid aanvaarden voor schade of verlies ontstaan tijdens het transport van of naar de persoon die krachtens de garantie claimt. De garantie dekt: Onderdelen en arbeidskosten voor twee jaar vanaf de aankoopdatum. Na twee jaar moet u voor zowel de onderdelen als de arbeidskosten betalen. De garantie dekt geen transportkosten op elk moment. Claims onder garantie Deze apparatuur moet worden verpakt in de originele verpakking en naar de dealer worden geretourneerd van wie het is gekocht. Het moet franco vervoer via een gerenommeerde vervoerder worden toegezonden –niet per post. Er kan een verantwoordelijkheid voor de eenheid worden aanvaard tijdens transport naar de dealer of distributeur en klanten worden daarom geadviseerd om de eenheid te verzekeren tegen verlies of beschadiging tijdens transport. Neem contact op met Arcam op voor nadere details: Arcam Customer Support Department, Unit15, Pembroke Avenue, Waterbeach, CAMBRIDGE, CB25 9QP, Engeland of via www.arcam.co.uk. Problemen? Als uw Arcam-dealer geen enkele vraag met betrekking tot dit of enig ander Arcam- product kan beantwoorden, neem contact op met Arcam Customer Support op het hierboven vermelde adres en we zullen ons best doen om u te helpen. Online registratie U kunt uw product online registreren op www.arcam.co.uk. Een juiste verwijdering van dit product Deze markering gee aan dat dit product nergens in de Europese Unie met ander huishoudelijk afval mag worden afgevoerd. Om mogelijke schade aan het milieu of gezondheid door ongecontroleerde afvalverwijdering te voorkomen en grondstoen te beschermen, dient dit product op verantwoorde wijze gerecycled worden. Om uw apparaat te verwijderen, maak gebruik van u plaatselijke inlever- en inzamelsystemen of neem contact op met de winkelier waar het product werd gekocht.NL-14D33 MANUAL Convertidor de Digital a Analógico Español POWERFILTERAES/EBUUSBiPod121 2OPTICAL COAX96 176.4 19244.1 48 88.2
