РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ D33 ARCAM

ИНСТРУКЦИЯ Цифрово-аналоговый преобразователь

FMJ ULTRAL HIGH-PREDISSION DIGITAL TO ANALOGUE CONVERTER DS3 41.1 48 89.2 56 175.4 132 ARCAM 10 2 FLOW/ELTRAKS/ESILUS

ARCAM

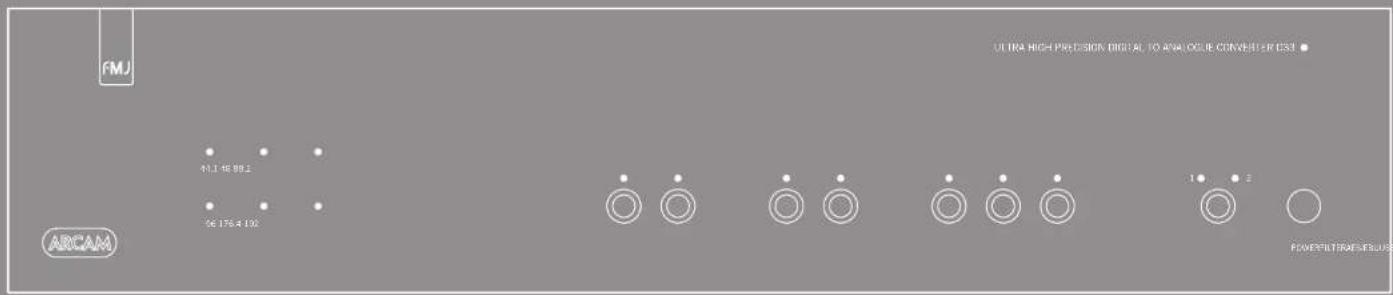

fMJ D33

инструкция Цифрово-аналоговый преобразователь

FMJ ULTRA HIGH-PREDISSION DIGITAL TO ANALOGIBLE CONVERTER D33 41.1 48 8912 56 176.4 192 ARCAM 10 2 POWER/UTRANS/BLUSS

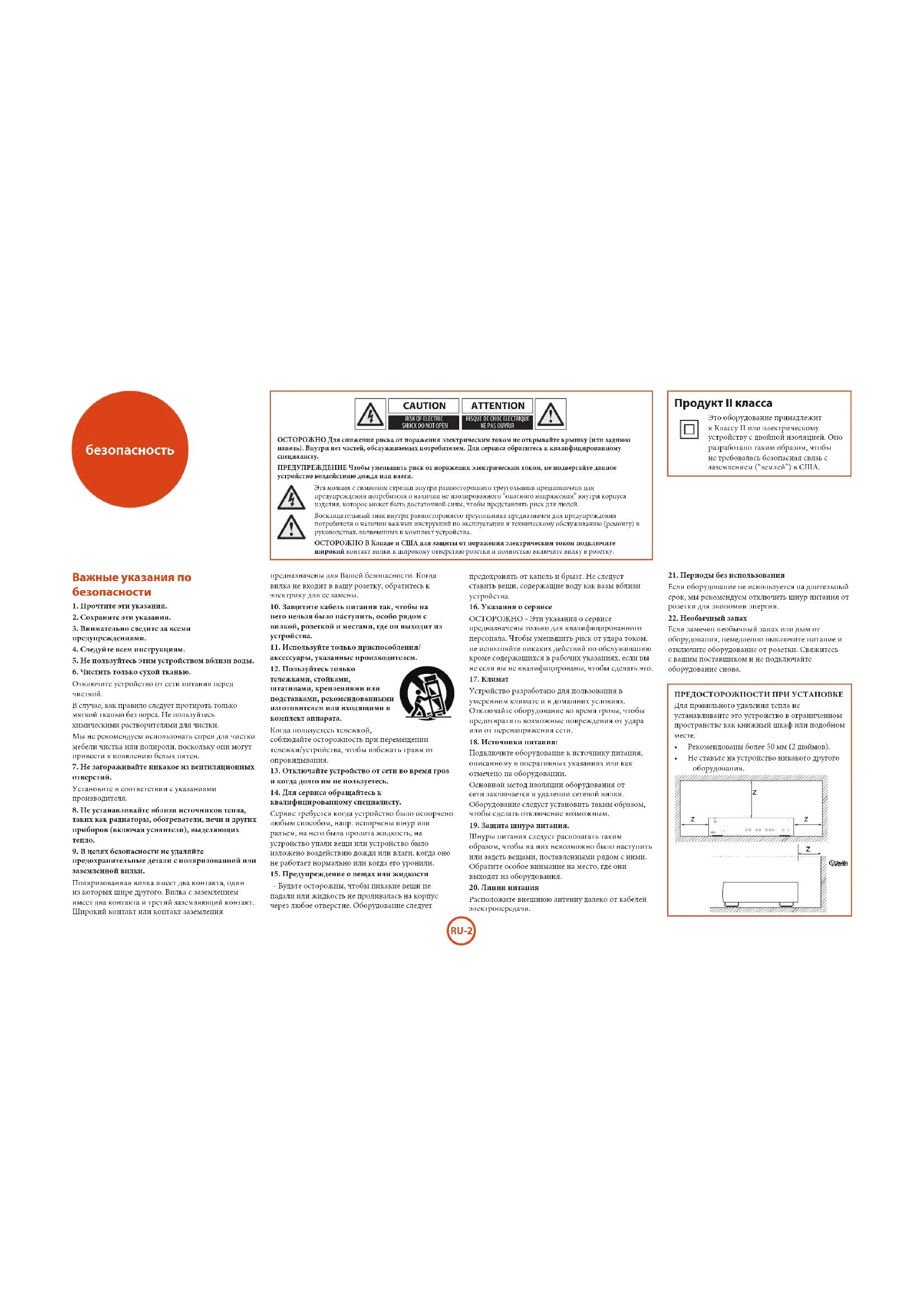

безопасность

Важные указания по безопасности

1. Прочтите эти указания.

2. Сохраните эти указания.

3. Внимательно следите за всеми

предупреждениями.

1. Следуйте всем инструкциям.

2. Не пользуйтесь этим устройством вблизи воды.

3. Чистить только сухой тканью.

Отключите устройство от сети питания перед чисткой.

В случае, как правило следует протирать только мягкой тканью без ворса. Не пользуйтесь

химическими растворителями для чистки.

Мы не рекомендуем использовать спреи для чистки мебели чистка или полироли, поскольку они могут привести к цоявлению белых пятец.

1. Не загораживайте никакое из вентиляционных отверстий.

Установите в соответствии с указациями производителя.

1. Не устанавливайте вблизи источников генла, таких как радиаторы, обогреватели, печи и других приборов (включая усилители), выделяющих тешло.

2. В целях безопасности не удаляйте предохранительные детали с поляризованной или заземленной вилки.

Поляризованная вилка имест два контакта, один из которых шире другото. Вилка с заземлением имест два контакта и третий засемляющий контакт. Широкий контакт или контакт заземления

ОСТОРОЖНО Для снижения риска от поражения электрическим током не открывайте крыпку (или заднюю панечь). Внутри нет частей, обслуживаемых потребителем. Для сервиса обратитесь к квалифицированному специалисту.

ПРЕДУПРЕЖДЕПИЕ Чтобы уменьшить риск от поражения электрическим током, не подвертайте данное устройство воздействию дожди или влага.

Эта комисия с символом стренки внутри равнестороннего треугольника предназначены для предупреждения потребителя о наличии не измированныю "опаского напряжения" внутри корпуса входения, которое может быть достаточной силки, чтобы представлять риск для людей.

Восклидательский знак внутри равнестороннего треугольника предназначен для предупреждения потребителя о наличии важных инструкций по эксплуатации и техническому обслуживание (ремонту) в руководствах, включенных в комплект устройства.

ОСТОРОЖНО В Канаде и США для защиты от поражения электрическим током подключите широкий контакт вилки к широкому отверстию розетки и полностью включите вилку в розетку

предназначены для Вашей безопасности. Когда вилка не входит в вашу розетку, обратитесь к электрику для ее замены.

1. Защитите кабель питания так, чтобы на него нельзя было наступить, особо рядом с вилкой, розеткой и местами, где он выходит из устройства.

2. Используйте только приспособления/аксессуары, указанные производителем.

3. Пользуйтесь только

тележками, стойками, штативами, креплениями или подставками, рекомсндованными изготовителем или входящими в комплект аппарата.

Когда пользуется тележкой, соблюдайте осторожность при перемещении тележки/устройства, чтобы избежать травм от опрокидывания.

1. Отключайте устройство от сети во время грузи и когда додо им не пользуетесь.

2. Для сервиса обращайтесь к

квалифицированному специалисту.

Сервис требуется когда устройство было испорчено любым способом, напр. испорчецы шuur или растем, на него была пролита жидкость, на устройство упали кспи или устройство было изпожено воздействию дождя или инаги, когда оно не работает нормально или когда его урокили.

1. Предупреждение о ветах или жидкости – Будьте осторожны, чтобы никакие вещи не надани или жидкость це промивалась на корпус через любке отверстие. Оборудование следует

предохранять от кашель и брылг. Не следует ставить вещи, содержащие воду как вазы вблизи устройства.

1. Указания о сервисе

ОСТОРОЖНО - Эти указания о сервисе предназначены только для квалифицированного персонала. Чтобы уменьшить риск от удара током, не исключяйте шкаких действий по обслуживацию кроме содержащихся в рабочих указаниях, если вы не если вы не квалифицированы, чтобы сделать это.

1. Климат

Устройство разработано для пользования в умеренном климате и в доматних условиях. Отключайте оборудование во время грузы, чтобы предотвратить возможные повреждения от удара или от перснапряжениял сети.

1. Источники питания:

Подключите оборудование к источнику питания, описанному в оперативных указаниях или как отмечено на оборудовании.

Основной метод изоляции оборудования от сети заключается в удалении сетевой шишки.

Оборудование следует установить таким образом, чтобы сделать отключение возможным.

1. Защита шнура питания.

Шиуры питания следует располагать таким образом, чтобы на них невозможно было наступить или задеть вещами, поставленными рядом с ними. Обратите особое внимание на место, где они выходят из оборудования.

1. Линии питания

Расположите вненнюю антенну далеко от кабелей электропередачи.

Продукт II класса

Это оборудование припадлежит к Классу II или электрическому устройству с двойцой изоляцией. Оно разработано таким образом, чтобы не требовалась безопасная связь с заземлением ("землей") в США.

1. Периоды без использования

Если оборудование не используется на длительный срок, мы рекомещаем отключить шпур питания от розетки для экономии энергии.

1. Необычный запах

Если замечен необычный заших или дым от оборудование, немедленно выключите питание и отключите оборудование от розетки. Свяжитесь с вашям поставщиком и не подключайте оборудование снова.

ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

Для правильного удаления тепла не устанавливайте это устройство в ограниченном пространстве как книжный шкаф или подобном месте.

- Рекомендованы более 50 мм (2 дюймов). - Не ставьте на устройство никакого другого оборудования.

z z z z ①轴和

FCC ИНФОРМАЦИЯ (ДЛЯ ПОТРЕБИТЕЛЕЙ В США)

1. ИЗДЕЛИЕ

Этот продукт соответствует разделу 15 Правил ГСС. Эксплуатация устройства зависит от следующих двух условий: (1) Это устройство не должно создавать вредных помех и (2) это устройство должно выдерживать любые помехи, включая помехи, которые могут вызывать свои и работе.

2. ВАЖНОЕ ПРИМЕЧАНИЕ: НЕ ВИОСИТЕ ИЗМЕЦЕНИЙ В ЭТО ИЗДЕЛИЕ

Это устройство, если оно установлено в соответствии с указаниями, содержащимися в этом руководстве; отвечает требованиям FCC. Модификация, не одобренная ясно ARCAM может пинить вас права, предоставленного FCC, чтобы использовать этот продукт.

3. ПРИМЕЧАНИЕ

Этот продукт испробован и отвечает ограшениям Класса В для цифровых

устройству, в соответствия с Разделом 4 України ТСС. Это ограничения разработаны, чтобы обеспечить разумный уровень защиты против ар但也-ных домех и жилых помещениях. Это устройство порожадел, использует и может излучать энергию на радночастотах и, если оцо не уedaщимо социально указациям, может привести к вредним помехам в радно коммуникации. Тем более, нет гарантии, что помехи не появятся при обычной установке. Если это надесле причиняет вредные помехи при приеме радио или телевидения, которые могут быть порождены ВЫКЛЮЧЕНІГИМ и ВКЛЮЧЕНІГИМ, потребительно предлагается позробовать устрашить помехи одним или более из следующих способов:

- Направьте в иную сторону или установите в иное место приемную антешу.

• Увеличьте расстояние между оборудованием и приемником.

- Подключите изделие к розетке в ином кругу питания от того, к которому подключен приемник.

- Обратитесь за помощью к местному поставщику, уполномоченному распространять этот вид изделий, или к опытному радио/ТВ мастеру.

ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ (ДЛЯ ЕВРОПЕЙСКИХ ПОТРЕБИТЕЛЕЙ)

- Избегайте высоких температур. Обеспечьте достаточное удаление тепла при установке на стойке.

- Обращайтесь осторожно со шнуром питания. Держите вилку при отключении шнура.

- Берегите устройство от влаги, воды и цьки.

- Вышимайте видку из розетки, если прибор не используется в течение длительного периода времени.

- Не закрывайте входные отверстия.

- Не оставляйте посторонших предметов на устройстве.

- Не допускайте контакт устройства с инсектицидами, бензином и разбавителями.

- Запреткается разбирать или перседельвать устройство каким-либо образом.

- Не следует препятствовать вентиляции, закрывая вентиляционные отверстия

предметами как газеты, одежда или занавески.

- Не следует ставить на устройство никаких источников открытого пламени, напр. зажжешных свечей.

- Ознакомьтесь и соблюдайте местные правила утилизации батарей.

- Не подвергайте устройство воздействию брызт или капель.

- Не ставьте вещи, полные жидкостью, направы, на устройство.

- Не прикасайтесь мокрыми руками с шнуру цигация.

- Когда выключатель в положении OFF (ВЫКЛ), устройство не полностью отключено от электросети.

- Оборудование следует устанавливать рядом с источником питания так, чтобы розетка была летко доступна.

ПРИМЕЧАНИЕ ОБ УТИЛИЗАЦИИ:

Ушаковка этого продукта состоит из материалов, пригодных для утилизации и повторного использований. Пожалуйста, утилизируйте любые материалы в соответствии с местными правилами утилизации. При отстранении устройства, соблюдайте местные правила или регламенты.

Батарси никогда не следует выбрасывать или сжигать, а утилизировать в соответствии с местными правилами, относящимися к утилизации батарей.

Изделие и поставленные принадлежности, за исключением батарей, составляют применимое изделие в соответствии с директивой WEEE.

УТИЛИЗАЦИЯ ЭТОГО ПРОДУКТА

Эти маркировки означают, что изделие не следует выбрасывать вместе с бытовыми отходами на всей территории ЕС.

Для предотвращения возможного упэрба окружающей среде или здоровью человека от безразборного выбрасывания мусора и для сохранения материальных ресурсов, это изделие следует утилизировать ответственно.

Для утилизации вашего изделия, пожалуйста, сняжитесь с местными органами, отвечающими за утилизацию, или с поставщиком, от которого изделие было закуплено.

добро пожаловать

Спасибо и поздравления за покупку вашего Arcat FMJ D33 цифрового к аналоговому преобразователю (ЦАП).

Arcat производит профессиональное hi-fi и оборудование для домашнего кинотеатра примечательного качества на протяжении трех десятилений и D33 - последнее в долгой линии отмеченного наградами hi-fi оборудования. Arcat является ведущей в разработке цифровых к аналоговым преобразователей для аудиофилов. D33 DAC объединяет наши опыт в цифровом и аналоговом аудио дизайне с ультрасовременными технологиями преобразования и обработки для производства преобразователя высшего уровня. Повейшие цифровые аудио чинсеты используются для безупречного цифрового ноключения к бытовым и профессиональным цифровым источникам, компьютерам и Apple ^+ устройствам.

Это руководство разработано, чтобы представить вам информацию об установке, подключению и использованию Arcatt D33 ЦАП. Описано также ручное дистанционное управление CR107, входящее в комплект оборудования. Пользуйтесь содержанием на этой странице, чтобы найти интересующий вас раздел.

Мы надеемся, что ЦАП FMJ обеспечит вам бесперебойную эксплуатацию на многие годы. Хотя обычно это не случается, но в случае любой ошибки или если вам просто нужна дополнительная информация, наша сеть дилеров будет рада вам помочь. Дополнительную информацию можете найти на сайте Arcam - www.arcam.co.uk.

Команда разработчиков FMJ

Содержание

Безопасность.....RU-2

Важные указания по безопасности.....RU-2

Добро пожаловать....RU-4

Установка....RU-5

Установка устройства ....RU-5

Питание....RU-5

Соединительные кабели....RU-5

Пульт дистанционного управления и переключатели входов

Переключателя входов....КУ-5 Поликонение к усидителю... ВЛ-5

Источники подключения....RU-7

Операции....RU-8

Дистанционное управление .....RU-9

ИК команды.....RU-10

Юридическая информация......RU-10

Устранение неисправностей......RU-11

Характеристики.....RU-12

Радио помехи RU-12

Гарантия изделия....RU-13

Содержание коробки ЦАП Arcam FMJ D33

Пожалуйста, проверьте наличность всех принадлежностей ЦАП Д33. Упаковочная коробка содержит следующее;

■ [АП FM] D33

■ ТЕС кабель питания с подходящей для местных стандартов вилкой

■ Дистанционное управление CR107

■ 2 x ААА багареи для дистанционного управления

Руководство собственника

Регистрационная карта изделия

CD драйвера USB

Сохраните упаковку для возможной перевозки ЦАП Д33 в будущем.

Учтите, что соединительные кабели не включены в комплект. Свяжитесь с ватим поставщиком для

содействия при выборе лучших соединительных кабелей для вашей системы.

установка

ЦАП Arcam's D33 обеспечивает ведущее в своем классе качество от USB связей с компьютером, AES/EBU связей, оптических и коаксиальных S/PDIF связей и поддерживаемых Apple® устройства.

D33 использует ультрасовременный ЦАП (цифрово-аналоговый преобразователь) с двойным развитным сегментом, который вместе с обычным цифровым фильтром, аналоговыми компонентами для аудиофилов, специально разработанному питанию и устранению нестабильности часов JetPLL™ обеспечивает невидантную эффективность и качество звука.

Эталонная эффективность D33 ЦАП разработана для настоящего возрождения музыки к жизни.

ПРЕДУПРЕЖДЕНИЕ:

133 выход находится на уровне сигнала в лиши. Не подключайте прямо к усилителю мощности

или активной системе дипамиков без контроля звука, так как это может вымать воспроизведение всего на полной громкости. Возможно повреждение слуха и оборудования. Всегта подключайте D33 к интегрированному усилителю, предусилитею или другому устройству с управлением громкости.

Установка устройства

Установите ЦАП на гладкой твердой поверхности, избегал прямого воздействия солнечных и лучей и источников теплоты и влади.
■ Не устащавливайте ЦАП на усилителе или ином источнике тепла.
Не устанавливайте ЦАП в закрытом месте как книжный шкаф или закрытый шкафчик, если там нет достаточного пространства для вситиляции. ЦАП разработан так, что он согласится во время нормальной работы.
- Нс располагайте любой другой компонент или вещь на ЦАП, так как это может привести к нарушению воздушного потока около устройства и вызвать перетрев ЦАП.
Убедитесь, что присмник дистанционного управления (за логотипом FMJ на передней панели) открыт; иначе дистанционное управление не будет действовать.
Не ставьте ваш проигрыватель на устройство. Проигрыватели очень чувствительны к шуму, цорождаемому шиталием, которые будут слышны как фоновый "гул".

Питание

ЦАП поставляется с литой вялкой, готовой для подключения. Проверьте, совпадаст ли вилка из

комплекта с ватей роветкой - если нужна новал випка, свяжитесь с ватим дилером Арсат Если напряжение или випка иные, свяжитесь пекамеднительно с нашим дилером Арсаш. Подключите випку шура питания ЦС в розетку на задней нацили ЦАП и убедитесь, что оша установлена шютно. Подключите другой конец шура в розетку и, если необходимо, включите розетку.

Соединительные кабели

Мы рекомендуем использовать

высококачественные экранированные кабеля, которые разработаны для данного приложения. Другие кабели могут иметь иной импедан, который ухудпит эффективность системы (напр. не пользуйтесь кабелями для аналогового аудио для передачи цифровых сигналов). Все кабели должны быть возможно наиболее короткими.

Желательно при подключении оборудования расположить шнуры питания как можно дальше от аудио кабелей. В противном случае в аудио сигналах может появиться нежелательный пум.

Пульт дистанционного

управления и переключатели входов

REMOTE IN вход может быть использован для направления RC5 кодов (описанных на странице)

к D33 если оно установлено на месте или в системе, где невозможно использование инфракрасного управления. Если необходимо, свяжитесь с вашим дипером для дополнительной информации. 12V TRIGIN вход можно использовать для включения и выключения D33 и перевода его в режим ожидания. Подключшие триерного выхода вашего усилителя Artisan (или яшого совместимого устройства) вызовет автоматический выход из режима ожидания D33 когда усилитель включен и оозврат и режим ожидания, когда усилитель выключн. Справиться с руководством по эксплуатации вашего усилителя для дошолительной ииформации. При обычном употреблении нет необходимости подключения к этим разъемам.

RS232 разъём предназначен для дополнительного подключения к системе автоматизации в дому или к компьютеру. Разъ些 системы других производителей доступны при упорядоченным коштроле над всеми устройствами различечаний с использованием семирного экрана и т.п. Связжитесь с валим дипером или мастером по установке для дошкольных подробностей. Технически детали протокова дистанционного управления доступна от Arcam при восробовании (e-mail [e-mail]).

Пульт дистанционного управления требует моно разъема 3,5 мм с активным наконечником и заземленной мунфотой. Сигналы пульта дистанционного управления должны быть застроены на RC5 формат (при 36 КГц) с напряжением между 5 и 12 В.

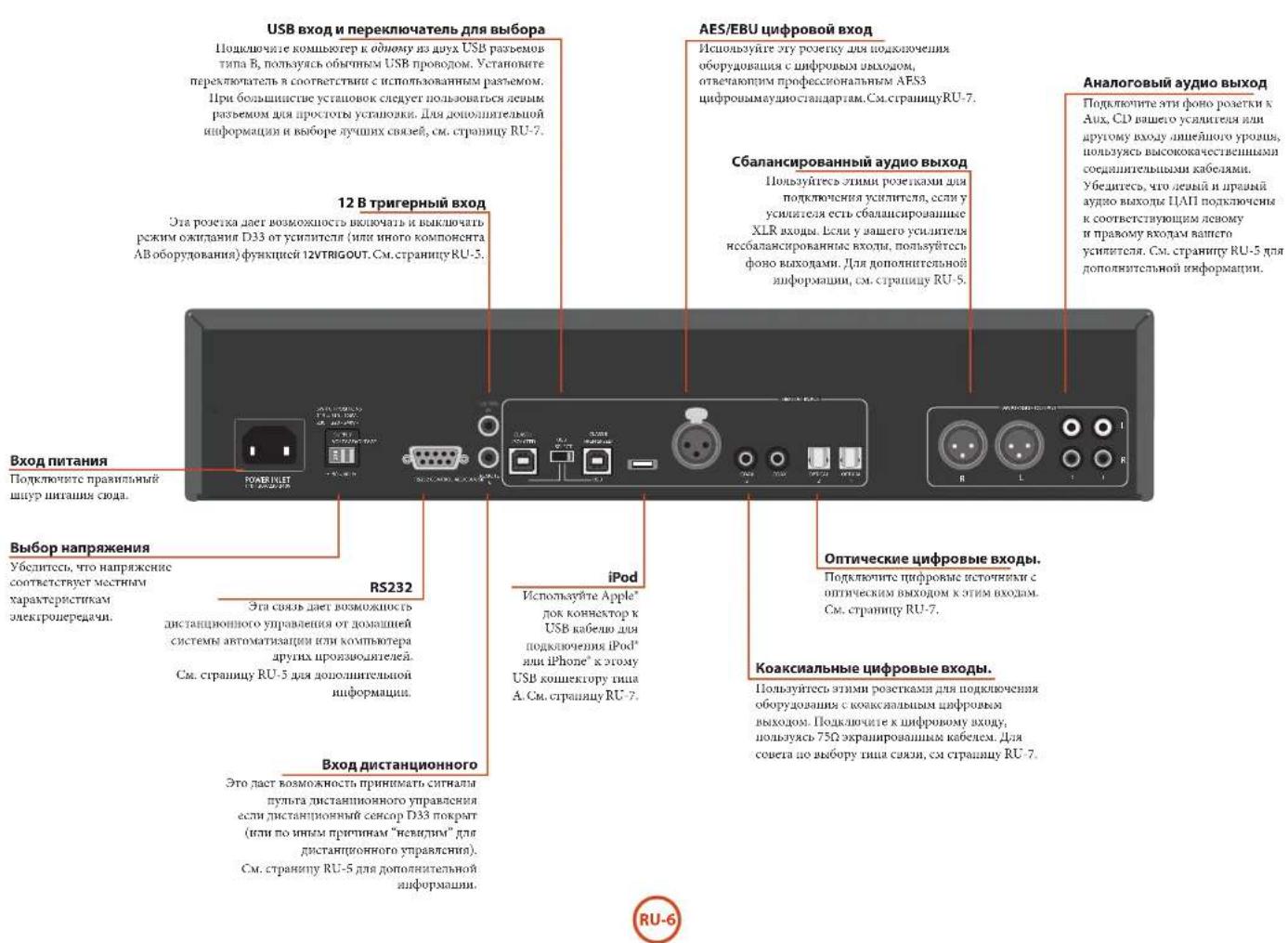

Подключение к усилителю

ЦАП ДЗ3 обеспечивает пару несбалансированных аудио выходов на стандартных RCA разъемах и набор сбалансированных аудио выходов на входящих XRI, разъемах. Все аудио выходы доступам одноремещено, что позволяет нескольким устройствам получать ДЗ3 выходной сигнал. Однако, чтобы поддерживать возможно наиболее чистый сигнал, пара несбалансироващих выходов не буферизуется ящилвысуалько. Это значит, что если подключены два усиплется, обаютжны быть включены, чтобы набежать ухушшие сигнала. Большинство аудио усипителей, акл. серию Argam FMJ, будут подключены к RCA фоно конструкторами с использованием обычных соединительных кабелей. Эта связь рекомсидуется для коротких кабелей. ДЗ3 выход ведет себя как CD плеер и работает на уровне сигнала в пении. Подключитесь к любому уровню сигнала в пинии тяпа отзначенных 'CD', 'AUX', 'AV' и г.п. Не подключайте к любому входу, предназначенному для записывающего плеера (обычно с обозначением "Р'hono").

Если у нашего усилителя или иного оборудования воспроизведения сбалансированные подключения, ли можете использовать сбалансированный XLR выход. Эта связь обеспечивает большую защиту от электрических смущений и полезна при длишных кабелях (более нескольких метров) или в окружении с электрическими супущеними. Сбалансированные соединения также могут отводить "туг", вызывший "легей звземления".

USB вход и переключатель для выбора Подключите компьютер к одному из двух USB разъемов типа B, пользуясь обычным USB проводом. Установите переключатель в соответствии с использованным разъемом. При большинстве установок следует пользоваться левым разъемом для простоты устиювки. Для дополнительной информации и выборе лучших связей, см. страницу RU-7. AES/EBU цифровой вход Ишользуйте эту розетку для подключения оборудования с цифровым выходом, отвечакопим профессиональным AES3 цифровымаудиостандартам. См. страницу RU-7. Сбалансированный аудио выход Пользуйтесь лими розетками для подключения усилителя, если у усилителя есть сбалансировашке XLR входы. Если у вашего усилителя несобалансированные входы, пользуйтесь фоно выходами. Для дополнительной информации, см. страницу RU-5. Аналоговый аудио выход Подключите эти фono розетки к Аих, CD в opposite условия или другому входу лишейного уровня, пользуясь высококачественными соединительными кабелями. Убедитесь, что левый и правый аудо выходы ЦАП подключены к соответствующем левому и правому входам ваписто усилителя. См. страницу RU-5 для дополнительной информации. 12 В тригерный вход Эта розетка дает возможность включать и выключать режим ожидания D33 от усилителя (или иного компонента АВ оборудования) функцией 12VTRIGOUT. См. страницу RU-5. Вход питания Подключите правильный шпур шиташня сюда. Выбор напряжения Убедитесь, что напряжение соответствует местным характеристикам электрошередачи. RS232 Эта связь дает возможность дистанционного управления от домашней системы автоматизации или компьютера других производителей. См. страницу RU-5 для дополнительной информации. Bход дистанционного Это ласт возможность принимать сигналы пульга дистанционного управления если дистанционный сенсор D33 пократ (или по иным причинам "невидим" для дистанционного управления). См. страницу RU-5 для дополнительной информации. iPod Используйте Apple®лок коннектор к USB кабелю для подключения iPod®лия iPhone® к этому USB кошектору типа A. См. страницу RU-7. Оптические цифровые входы. Подключите цифровые источники с оптическим выходом к этим входам. См. страницу RU-7. Коаксиальные цифровые входы. Пользуйтесь этими розетками для подключения оборудования с коаксиальным цифровья выходом. Подключите к цифровому входу, пользуясь 750 экрашиванным кабелем. Для совета по выбору типа связи, см. страницу RU-7. RU-6

Источники подключения

У ЦАП Д53 множество цифровых аудио, компьютерных и iPod входов, так что вы сможете подключить все ваши аудио источника и переключаться между циме, пользуясь дистанционным управлением или передей панелью. Светодиодные индикаторы на передей панели сається при выбрацном входе: зеленым, если обнаружен действующий сигнали или красным, если нет сигнала или обнаружен недействующий сигнал.

Цифровые аудио связи (AES/EBU, S/PDIF)

Подключите каждый цифровой источник, пользуясь подходящим кабелем. Если у источника несколько тишов цифрового аудно выхода, выберите лучший в порядке предпочтения, приведственного ниже:

AES/EBU

AES/FBU связи устанавливаются на профессиональном аудио оборудовании (стандарт разработан Обществом аудио конструкторов - Audio Engineering Society и Европейским союлом микровокстания - European Broadcasting Union). Подключите выход источника AES/FBU к входу AES/FBU D33, пользуясь цифровым аудио кабелем XLR с измедашском 110Ω.

Коаксиальный S/PDIF

SVPDF связи наиболее типичный способ цифровых аудио связей. Они доступы в двух варианьах: коакссиальном и оптическом. Коакссиальный лучший из обоих вариантов, так как электрическая связь обеспечивает более прямую дорожку сигнала. Если вам цифровой источник оборудовая и коаксиальным и оптическим выходом, подключите коакссиальную связь, пользуясь цифровым аудио соединительным кабелем с импедансом 75Ω. Не пользуйтесь аналоговым аудио кабелем, так как воскронсведение может ухудшится.

Оптический S/PDIF

Оптический 5/PDFI технический ниже коаксиального 5/PDFI, потому что сигнал должен быть преврашен в импульсы систа для передачи, а затем спова в сигнал под электрическим налиражением. Это процесс может ухудшить сигнал. Однако оптические связи обеспечивают изоляцию, которая может ухучить связь между некоторыми тидами оборудования, нашр. телевизорами. Некоторые цифровые источники имают только оптический выход.

Компьютерная USB связь

Два разъема USB типа В предназначены для компьютерной USB связи. Важно выбрать более подходящую для ваней системы связь. USB SELECT

должен быть установлен в правильном положении для использованной розетки.

Класс I изолированного USB

Эта розметка лучшая для большистие систем. Она обеспечивает тальянническую използию между компьютером и ЦАП Д33 для устранения любых вудио смущений, порожденных питанием компьютера. Этот вход также не требует установки никаких особых правьевов, так как необходимое программное обеспечение включено в современные версии Microsoft® Windows® (Windows XP, Windows Vista® iWindows 7), Mac OS® X и Linux®.

Связь Класса I ограничена до максимальной скорости передачи данных 96 кГц. У СД аудио скорость передачи данных 44,1 кГц. большинство аудио файлов с "Высоким разрешением" от специализированных сайтов для скачивания (во время записи) имеют скорость передачи данных 96 кГц и совместимы с этой связью.

Включите ваш компьютер и войдите в операционную систему, если это необходимо. Подключите этот разъем к компьютеру, пользуясь стандартным USB кабелем тица А к типу В. Подождите пока операционная система обнаружит D33 и автоматически установит драйверы. Если появится вспливающее окно, выберите автоматическую установку. После завершение установки, запустите программное обеспечение ведийшого шлера для воспролзведения музыка через ЦАЛ D33.

Высокоскоростной USB класса II

Эта розмета не имеет ганьвашической изоляции от питания компьютера. Она также требует особого драйьер, поставляемого на CD для установки на компьютере. Цремиущество этой связи во том, что она совместина со скоростью передачи данных 192 кПц. 192 кПц аудио материал, хотя они и встречается редко, обеспечивает лучшую аудио информацию, чем при скорости 96 кПц, однако преимущества качества звучаний над 96 кПц до сих пор стороны между аудио антузвастами и профессионалами.

Установите CD с поставленным драйвером и запустите программу установки на диске для

установки аудио драйвера для этого разъема. Следуйте инструкциям на экране.

Совместимость USB связи

USB связь разработана для связи настольных компьютеров или ноутбуков, работающих под стандартными настольными операционными системами как Microsoft Windows 7, Mac OS X или Ubuntu® Linux. Связь не разработана для приема:

USB твердых дисков

USB флем устройств

Компьютеров планшетов (подключите Apple® iPad™ к iPod® связи, пользуясь Apple USB кабелем)

NAS устройства с USB совместимостью дишамикою могут быть или не быть совместимыми с ЦАП D33 в режиме класса I; это полностью

ПРОБЛЕМЫ С USB СВЯЗЬЮ?

Убедитесь, что ЦАП ДЗЗ подключен к компьютеру и установлен до запуска любого программного обеспечения для медийного плесера. Справьтесь с USB FAQ на сайте Arcam http://www.arcam.co.uk для решениг обычных проблем с USB связью.

ПРИМЕЧАНИЕ:

Может площадиться переластройка цифровых выходов домашнего квистотехра и АВ оборудования для работы со стерео ЦАП. DVD шеер, пристанки ТВ или телевизор могут стандартию иметь выход звуковоего окружения типа "потока битов" (напр. Dolby Digital) при оптической или коаксиальной цифровой связи. Это следует изменить в мешло настройки источников. Настройте выход источника S/PDIF на "PCM Streo" или подробное (справьтесь с руководством оборудования источника производителя).

Светодиод входа D33 останется красным, если сигнал потока битов получен, но не может быть декодирован.

зависит от поддержки устройством USB аудио стащарта. Во время написання этого документа распространенные NAS устройства USB совместимостью динамиков не полностью отвечают USB аудио стащаргам и не совместимы с D33. Это может изменится при будущих изменених в программно-аппаратном обеспечении NAS.

Подключение iPod® или iPhone®

USB коннектор типа А, обозначенный предашазначел исключительно для связи с совместимыми с Apple устройствами. ЦАП D33 разработан для:

iPhone 4S

iPhone 4

■ iPod touch* (4-ого поколения)

Другие устройства Apple не поддерживают цифровой аудио выход и не могут быть использованы.

Используйте USB кабель док коннектора Apple для подключения USB ратьема к вашему устройству Apple.

Когда выбран вход IPOD и устройство подключено, светодиод IPOD будет мигать зеленым цветом, пока устройство Apple производит проверку. Это продлиться несколько секунд, а затем светодиод перестанет мигать и засветиться постоянно зеленым цветом.

Иногда проверка может быть неудачной из-за люхого подключения кошектора Apple или загрязищных контактов устройства Apple. Если это случится, отсоедините и подключите снова устройство Apple.

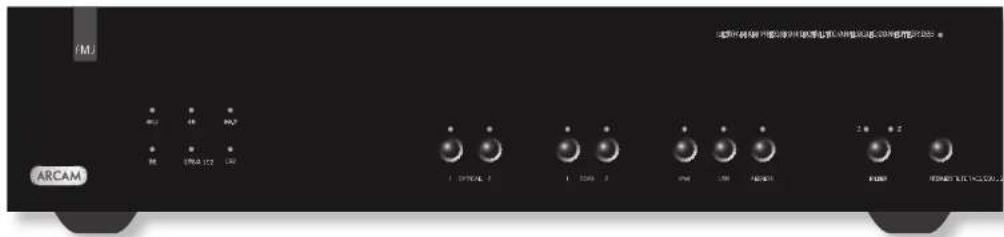

Операции

Включите устройство нажимая кношу POWER (ПИТАНИЕ). Светодиод будет свигиться золеным, когда устройство включено и красным в режиме готовности. Дистанционное управление используется для входа и выхода из режима готовности. Если кнопка POWER (ПИТАНИЕ) нажата (ила питание отключено) в состоянии режима готовности, устройство будет пошностью включено при новом включении питания. Отметьте, что сенсор дистанционного управления расположен под поготипом FM]. Не преграждайте его, инач дистанционное управление не будет работать.

Выбор входа

Выберите любой цифровой аудио вход, важимая на соответствующую кнопку передней панели или дистащношого управления. Соответствующий светодиод передней панели будет светиться красным при лекстивной сизли и зеленым, если обнаружен действующий сигнал. Светодиод будет мигать зеленым, если сигнал не действующий (напр. поток батов Dolby Digital) Обнаруженная скорость передачи данных будет показана на дисплее скорости передачи на левой стороне передней панели.

Выбор фильтра

Передискретимованиное цифрово-аналоговое преобразование использует фильтры для обработки сигнала. D33 использует особую обработку для обеспечения двух разных цифровых фильтров, давал возможность оптимизировать

процесс преобразования в соответствии с личными предпочтениями и прослушиваемым материалом. Используйте кнопку FILTER на дистанционном управлении или передней нашели для переключения между двумя возможностями фильтра.

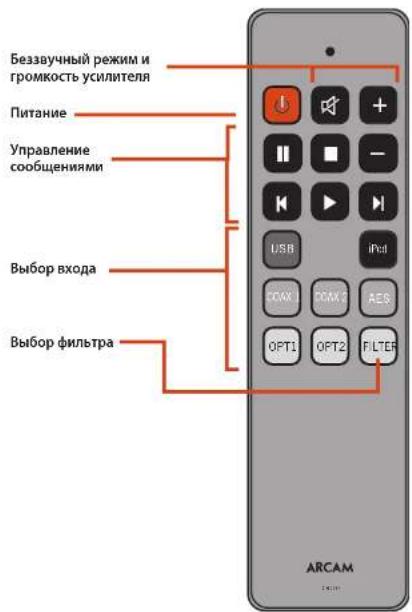

Громкость и режим без звука

На дистанционном управлении есть кнопки громкости и безавучного режима, которые программированы для управления любым усилителем Арсам. Отмстьте, что громкость выхода D33 всегда остается постоянной на линейшом уровне (максимальная громкость).

Управление сообщениями

У дистанционного пульта есть кнопки управления ВОСПРОИЗВЕДЕНИЕ, ПАУЗА, СТОП, ПЕРЕСКОК НАЗАД и ПЕРЕСКОК ВПРЕД. Они могут исключаться для управления медийным программным обеспечением на связанным компьютере совместным с протоколом USB HID для воспроизведения на связанных устройствах Apple.

Беззаучный режим и громкость усилителя Питание Управление сообщениями Выбор входа Выбор фильтра ARCAM

дистанционное управление

D33 поставляется с пультом дистанционного управления CR107.

Пользование дистанционным управлением.

Имейте звиду следующее при пользовании цульта дистанционного управления.

Убедитесь, что нет цертрая между пультом дистанционного управления и дистанционным сенсором на передней панели. У дистанционного радиус действия примерно 5 метров. (если дистанционный сенсор невидим, имеется входной ИК разъем дистанционного управления на задней панели Справиться с валим дипером для дополнительной информации.)
Дистащноные операцияют не сработать, если яркое сощечное или люминесцентное осветение направлено на сенсор дистащношого управления устройства.
Замеляте батарев, когда обцаружите снижение радиуса действия пульта дистанционного управления.

Установка батарей в пульт дистанционного управления.

1. Откройте отсек батарей, скользя крышкой.

1. Установите две батарси типа "АЛЛ" в отсек батарей в разном направлении в соответствии с диаграммой и обозначениями в отсек батарей.
2. Установите скольная крыпку отсека батарей на место.

Примечания к батареям:

Неправильное использование батарей может привести к опасностям как утечка и врыв.
Не устанавливайте вместе старые и новые батареи.
Не пользуйтесь разными батарсями, даже если она выладят оцинкаюо, ральные батареи могут иметь разнос напряжение.
Убедитесь что (+) и минус (-) концов каждой батарси соответствуют обозначениям в отсеске батарей.
Удалите батареи из отсека, если не будете пользоваться устройством более месяца.
При утилизации батарей учтите правительственные или местные правила, которые относятся к стране или области.

Выбор альтернативного кода

В редких случаях, когда пульт дистанционного управления задействует другое устройство в помещении, следует изменить ИК код альтернативным RC5 системным номером. Перенастройка пульта дистанционного управления к альтернативному коду

1. Нажмите и держите |◀ и ▶ клавиши на 6 секунд, пока зажжен светодиод на верхлей части дистанционного.
2. Нажмите OPT2 для выбора альтернативных ИК кодов (RC5 системный код 28) или нажмите OPT1 для выбора оригинального кодового набора (RC5 системный код 27).

Если никакая кношка це нажата на протяжении 10 секунд, дистанционное вернется к нормальным операциям.

Примечание: выбор альтернативного кода выключен при замене батарей.

В дополнении к изменениям в пункте дистацишного управляющая устройство D33 следует перекофицируровать для соответствия с альтернативными кодами. При включением устройства нажмите OPTICAL 1 и AES/EBU кнопки одиокремещю. Светодиод FILTER буале мигать для обозначения дистанционного выбора кода. Нажмите кнопку FILTER для переключения между нормальными ИК кодами (Светодиод FILTER 1 мигаст) и альтернативными кодами (Светодиод FILTER 2 мигаст). Нажмите на другую кнопку для выхода из режима выбора кода.

ИК команды

Это ИК команды, созданные дистанционным управлением ЦАП и принятые D33. Коды полезны, если вам надо программировать иной пункт дистанционного управления для управления D33. Коды даны в формате SystemCode-CommandCode. 27 (0x1B) системный код Arcam System Code для ЦАП и 16 (0x10) системный код Arcam System Code для усанителя.

Имя ключа Десятючный Шестнадпатеричный
○ (ПИТАНИЕ)	27-12 0x1B-0x0C
● (БЕЗ ЗВУКА)	16-13 0x10-0x0D
+ (ГРОМКОСТЬ +)	16-16 0x10-0x10
|| (ПАУЗА)	27-48 0x1B-0x30
■ (СТОП)	27-54 0x1B-0x36
• (ГРОМКОСТЬ -)	16-17 0x10-0x11
¶ (ПЕРЕСКОЧИ НАЗАД)	27-33 0x1B-0x21
► (ИГРАТЬ)	27-53 0x1B-0x35
¶ (ПЕРЕСКОЧИ ВПЕРЕД)	27-32 0x1B-0x20
USB	27-8 0x1B-0x08
IPOD	27-18 0x1B-0x12
COAX 1	27-4 0x1B-0x04
COAX 2	27-5 0x1B-0x05
AE5	27-6 0x1B-0x06
OPT 1	27-0 0x1B-0x00
OPT 2	27-2 0x1B-0x02
FILTER	27-70 0x1B-0x46

Системный код следует изменить от 27 (0х1В) на 28 (0х1С). Обратитесь к страницу RU-9 для подробностей.

0 + - + - - USE iPad RGB1 CASH1 ABS 3P 1 2P 2 4 P ARCAM

юридическая информация

Microsoft, Windows Media и Windows или регистрированные товарные знаки, или товарные знаки Microsoft Corporation и США и/или других странах.

Apple, Mac, Mac OS, iTunes, iPhone, iPod, iPod classic, iPod nano, iPod shuffle и iPod touch товарные знак Apple Inc., регистрированные в США и иных странах. iPod товарный знак Apple Inc.

Linux ^* является зарегистрированной торговой маркой Линуса Торвальдса в США и других странах.

Ubundte является зарегистрированной торговой маркой компании Canonical Ltd.

JetPLL ^™ является торговой маркой TC Applied Technologies Ltd.

устранение неисправностей

Проблема Решение
Не могу включить устройство дистанционным управлением	■ Проверьте включена ли кишка питания ЦАП Д33 DAC на перешей нацена.■ Проверьте подключено ли ЦАП Д33 к действующей розетке и включена или выключена розетка.
POWER красный и чет звука.	■ ЦАП Д33 DAC в режиме готовности.■ Нажмите любую кишка на перешей напели или кишка 📋 цульта дистащищного управления для включения устройства.■ Если 12 В гретерный вход подключен к уснипанию, Д33 будет получать цигаие в режиме готовности, когда усилитель включен.
Пульт дистанционного управления не работает.	■ Проверьте установлены ли батарси.■ Замсените батарса.■ Проверьте не персторожен ли дистанционный сенсор (за логотипом FMJ на передней панели).■ Проверьте не освепся ли дистанционный сенсор солнечными лучами или изными источниками смутений как люминеспентное освещение или экран телевизора.■ Радиус действия пульта дистащищного управления 15 м. Выберите расстояние менее 15 м.
Не могу настроить звук дистащищим управлением.	■ Кнопки пульта дистащищного управления разработаны для управления звуком усилителя Arcam. Если вы не 快ользуется усилителей Arcam, используйте нулет дистащищного управления вашего усилителя для настройки грожкости.■ Убедитесь, что вы подключили ЦАП Д33 к усилителю с компроцем звука.■ Убедитесь, что нулет дистащищного управления находится "в поле зрения" усилителя.
Я подключился и выбрал источника, но нет звука и светодиод источника остается красным.	■ Проверьте включено ли оборудование источника.■ Проверьте правально ли подключено оборудованные источника к выбрашому входу.
Я подключился и выбрал источника, но нет звука и светодиод источника мигает зеленым.	■ Для A/V S/PDIP источников: проверьте не настресно ли оборудование источника на поток битов окружающего звука. Настройте выход источника S/PDIP на 'PCM Stereo' или подобному. Справитесь с руководством производителя оборудования источника для дополнительных указаний.
Я подключил MP3 плсер, USB флем устройство или жесткий диск к USB входу, но нет звука.	■ ЦАП Д33 DAC не поддерживает MP3 плсеры, USB флем устройства или жесткие диска.■ Подключите выше устройство к компьютеру и подключите компьютер к Д33 для воспроизведения.
Я подключил свой компьютер к USB по светодиод USB остается красным и компьютер не отвечает.	■ Проверьте поставлен ли USB SELECT переключатель в правильшое положение для разъема, с которым вы связаны.
Я подключил свой компьютер к входу USB класса II и компьютер требует драйвера устройства.	■ На компьютере не установлен драйвер устройства класса II.■ Отключите ЦАП Д33 DAC от компьютера, уставивите драйвер и следуйте инструкциям на экране.
USB вход не работает с моны компьютером.	■ Справитесь с USB FAQ на сайте Arcam: http://www.arcam.co.uk
Вход iPod не работает с моны устройством Apple.	■ Убедитесь, что устройство Apple подключено к Д33 iPod разъему с использовавшением Apple док коннектора к USB кабелью.■ Убедитесь, что программное обеспечение вашего устройство Apple соответствует последним обновлениям, подключая устройство к компьютеру и запускал iTunes.■ Убедитесь, что напсе устройство поддерживается; можно пользоваться только устройствами Apple с цифровым аудио выходом. См. страницу RU-7 для списка совместимости.

характеристики

Аналоговый аудио выход
Цифрово аналоговое преобразоващие	2а Butt Brown 24 битовый 192 кГц развитый селмент Della Sigma ЦАЦ IC.
Соотношение сигнала к шуму 110 децабел CCIR
Гарюнические нсжажения (1 кГц) 0.0008% (20 Гц — 20 кГц, певзвешешный)
Частотный ответ (+0,1 дБ, -0,5 дБ) 10 1ц–20 кГц
Уровень выхода (0 дБ) 2,2 средшекиадратическое напряжешие
Импеданс выхода 470	5кО
Минимальная рекомендуемая загрузка
Цифровые интерфейсы
USB Класс 1, электрическая изодироващий USB 1.1Класс 2, USB 2.0 высокоскоростной (480 Мб/с)
AES/FBU Скорость передачи данных до 192 кГц
Ковскиальный S/PDIF x 2 Скорость передачи данных до 192 кГц
Оптический S/PDIF (TOSLINK) x 2 Скорость передачи данных до 96 кГц
Физические
Размеры Ш433 x 1370 x В110мм
Вес 6,2 кг/10,0 кг с упаковкой
Потребление энергия 30 Вт максимально
Аналоговая выходная сияль RCA фоцо x 2Сбалансированный XLR
Включенные принадлежности
	Сетевой пнурпульт дистанционного управления CR1072 x AAA багарей
F&OF.
ПРИМЕЧАНИЕ: Все стоимости характеристик тишечны, если не обозначено иное.

Радио помехи

ЦАП ДЗ3 является цифровым устройством, разработанным по высшим стандартам электролагнитной совместимости. Все ЦАП излучают энергизо, которая может воздействовать на радеючастоты. В некоторых случаях это может причинить смущения при приеме УКВ и АМ радиосигналов. В этом случае расположите ЦАП и сто соединительные кабели как можно дальше от тюдера и его агнеши. Подключение ЦАП и тюнера к разным источникам питания также может уменьшить смущения. ГОСУДАРСТВА ЕС - Это изделие разработано в соответствии с директивой ЕМС2004/108/ЕС. СПЛА - Эти изделия отвечают разделу FCC 15 Class B.

Непрерывная политика улучшений

У Агсат разработана политика непрерывного улучшения ее изделий. Это значит, что дизайн и характеристики могут быть изменены без предварительного уведомления.

гарантия изделия

Всемирная гарантия

Это даст вам право отремонтировать аппарат бесплатно в течение первых двух лет после похущи, при условии, что он был изначально приобретен у официального дилера Арсаш. Дилер Арсаш отвечает за последиродажный сервис. Производитель не несет никакой ответственности за дефекты, возникавающие от несчастного случая, неправильного использования, износя, отсутствия заботы или пескицинированных настроек и/или ремонта, и не может взять на себя ответственность за ущерд или убытки, произошедших во время перевозки к или от лица, требующего по гарантии.

Гарантия распространяется на:

Части и стоимость работ на протяжение двух лет от даты покупки. Через два года вы должны оплачивать как части, так и стоимость работ. Гарантия не распространяется на транспортные расходы в любое время.

Претензии по гарантии

Оборудование должно быть упаковано в оригинальную упаковку и возвращено диверют которого оно приобретено. Его следует послать по авторителному перевозчику с предварительной оплатой – не по почте. Некакая престензая не может быть приняти за время транспортировки устройства к дилеру или представителю и поэтому мы советуем потребителей застраховать устройства от потерь и повреждений во время перевозки.

Для дополнительной информации свяжитесь с Arcam:

Отдел поддержки потребителей Arcam,

Unit15, Pembroke Avenue, Waterbeach, CAMBRIDGE, CB25 9QP, England. или через www.arcam.co.uk.

Проблемы?

Если ваш дилер Арсам не может ответить на ваш вопрос относительно этого или любого другого изделия Арсам, пожалуйста, свяжитесь с Поддержкой потребителей Арсам по указанному адресу и мы сделаем все возможное, чтобы помочь вам.

Он-лайн регистрация

Вы можете зарегистрировать ваше изделие он-лайн на www.arcam.co.uk.

Утилизация этого продукта

Эта маркировка означает, что изделие не следует выбрасывать вместе с бытовыми отходами на всей территории ЕС.

Для предотвращения возможного ущерба окружающей среде или здоровью человека от безразборного выбрасывания

мусора и для сохранения материальных ресурсов, это изделие следует утилизировать ответственно.

Для утилизации方面的 изделия, пожалуйста, свяжитесь с местными органами, отвечаюприми за утилизацию или с поставщиком, от которого изделие было закушлицо.

RU-14

SH241 Issue 2

ARCAM
