Producttype	Actief luidsprekersysteem voor thuisbioscoop
Merk	Loewe
Model	Individual Sound System
Afmetingen subwoofer (B x H x D)	43 x 24,4 x 35,5 cm
Gewicht subwoofer	12,6 kg
Afmetingen satellietluidspreker (B x H x D)	6,2 x 15 x 6,2 cm (zonder voet)
Gewicht satellietluidspreker (zonder/met voet)	0,7 kg / 3,3 kg
Afmetingen standluidspreker (diameter x H)	∅ 26 x 112,5 cm
Gewicht standluidspreker	11,5 kg
Vermogen subwoofer (sinus/max)	100 W / 150 W
Vermogen satellietkanaal (sinus/max)	50 W / 50 W
Vermogen standboxkanaal (sinus/max)	75 W / 120 W
Maximaal stroomverbruik	250 W
Stand-by vermogen	< 0,5 W
Voeding	220 – 240 V ~ 50/60 Hz
Frequentierespons subwoofer	38 Hz – 250 Hz ± 3 dB
Frequentierespons satelliet	160 Hz – 20 kHz (-6 dB)
Frequentierespons standbox	65 Hz – 22 kHz (-6 dB)
Belangrijkste functies	Digitale versterking 6 kanalen, Audio Link, basregeling (fase en intensiteit), instelbare crossoverfrequentie, automatisch aan/uit met de Loewe TV
Onderhoud en reiniging	Reinigen met een zachte, vochtige doek (microvezel) en zeepwater; geen schurende middelen gebruiken
Veiligheid	Niet blootstellen aan vocht, schokken, magnetische velden; stekker verwijderen bij onweer; behuizing niet openen
Onderdelen en repareerbaarheid	Accessoires beschikbaar (voeten, muurbeugels, kabels); reparaties door een erkende Loewe dealer
Algemene informatie	Ontworpen voor Loewe Flat TV's; compatibel met Dolby Digital, ProLogic en Circle Surround; geleverd met 6 m Audio Link kabel

Veelgestelde vragen - Individual Sound System LOEWE

Hoe sluit ik het Individual Sound System aan op mijn Loewe TV?

Gebruik de meegeleverde Audio Link kabel (25-polige connector) om de tv op de subwoofer aan te sluiten. Voor een volledige configuratie (met Auro preceiver) sluit u ook de 6-polige jackkabels aan tussen de pre-uitgangen van de Auro en de Line-In ingangen van de subwoofer, en een Euro-AV kabel tussen de Auro en de AV2 ingang van de tv. Raadpleeg het bedradingsschema op pagina 28 van de handleiding.

Schakelt het systeem automatisch in met de tv?

Ja, als de subwoofer via Audio Link is aangesloten op een compatibele Loewe tv of een Auro preceiver, schakelt het automatisch in en uit. Zet de ON/OFF schakelaar van de subwoofer eenmalig op I (ON).

Wat is de beste positie voor de subwoofer?

Plaats de subwoofer in een voorhoek van de kamer voor krachtigere bastonen, of tegen een muur voor een gebalanceerd geluid. Vermijd het plaatsen in een gesloten kast zonder ventilatieruimte. Laat minimaal 4 cm ruimte achter het apparaat voor luchtcirculatie.

Hoe stel ik de basintensiteit en fase in?

Gebruik de knop Bass Intensity (instelling ±12 dB) en de faseschakelaar Phase aan de achterkant van de subwoofer. Voor een optimale afstelling, luister naar een bron met veel bas (DVD) en laat de fase omschakelen door een andere persoon: kies de positie die het meest volle geluid geeft. Pas vervolgens de intensiteit aan naar wens.

Waar dient de Crossover Frequency regelaar voor?

Het bepaalt de frequentie waarboven de subwoofer het overneemt van de satellieten (tussen 50 en 250 Hz). Voor gebruik met Loewe bronnen (TV/Auro) stelt u deze in op 250 Hz, omdat de afsnijfrequentie dan door de bron wordt beheerd. Voor andere ontvangers stelt u deze in op basis van uw luidsprekers: 150 Hz voor S1 satellieten, 90 Hz voor L1 Standbox.

Kan ik het systeem gebruiken met een externe decoder?

Ja, maar u verliest de automatische aan/uit functie. Sluit de audio-uitgangen van uw decoder aan op de Line-In ingangen van de subwoofer (RCA-ingangen). Stel de crossoverfrequentie handmatig in zoals aangegeven in de handleiding van uw decoder en gebruik de schakelaar om het systeem aan/uit te zetten.

Hoe reinig ik de luidsprekers en de subwoofer?

Gebruik een zachte, vochtige doek (microvezel) met een beetje water en afwasmiddel. Gebruik nooit schurende middelen, alcohol of oplosmiddelen. Veeg voorzichtig over de oppervlakken. Voor vingerafdrukken van de verpakking is een vochtige doek voldoende.

Welke accessoires zijn beschikbaar?

U kunt voeten voor satellieten kopen (ref. 89644B00), een muurbeugel (89649L/T00), een vloerstandaard voor subwoofer (67493D/T00), Audio Link kabels in verschillende lengtes (1,5 m, 10 m), een 6-polige jackkabel (6 m) en bekledingselementen voor de Standbox (verschillende kleuren en houtsoorten). De exacte referenties staan in de handleiding.

Is het systeem compatibel met Dolby Digital?

Ja, het Individual Sound System kan Dolby Digital 5.1 weergeven in combinatie met een Loewe tv met DVB digitale tuner of een Auro preceiver. Dolby Digital instellingen worden direct via het tv-menu of de Auro ingesteld.

Wat te doen bij langdurige afwezigheid of onweer?

Haal de stekker van de subwoofer uit het stopcontact en, indien van toepassing, de antennestekker. Dit beschermt het apparaat tegen overspanning door bliksem. Bij afwezigheid van meerdere dagen wordt aanbevolen het systeem volledig los te koppelen.

GEBRUIKSAANWIJZING Individual Sound System LOEWE

NL Audio Link-aansluiting voor Loewe-tv-toestellen

NL vierkante aansluitbussen voor Loewe CRT-TV apparatuur

Megelaar voor basintensiteit

Regelaar voor subwoofergrensfrequentie

Meluidsingangen van de Dolby Digital-decoder (voorversterker)

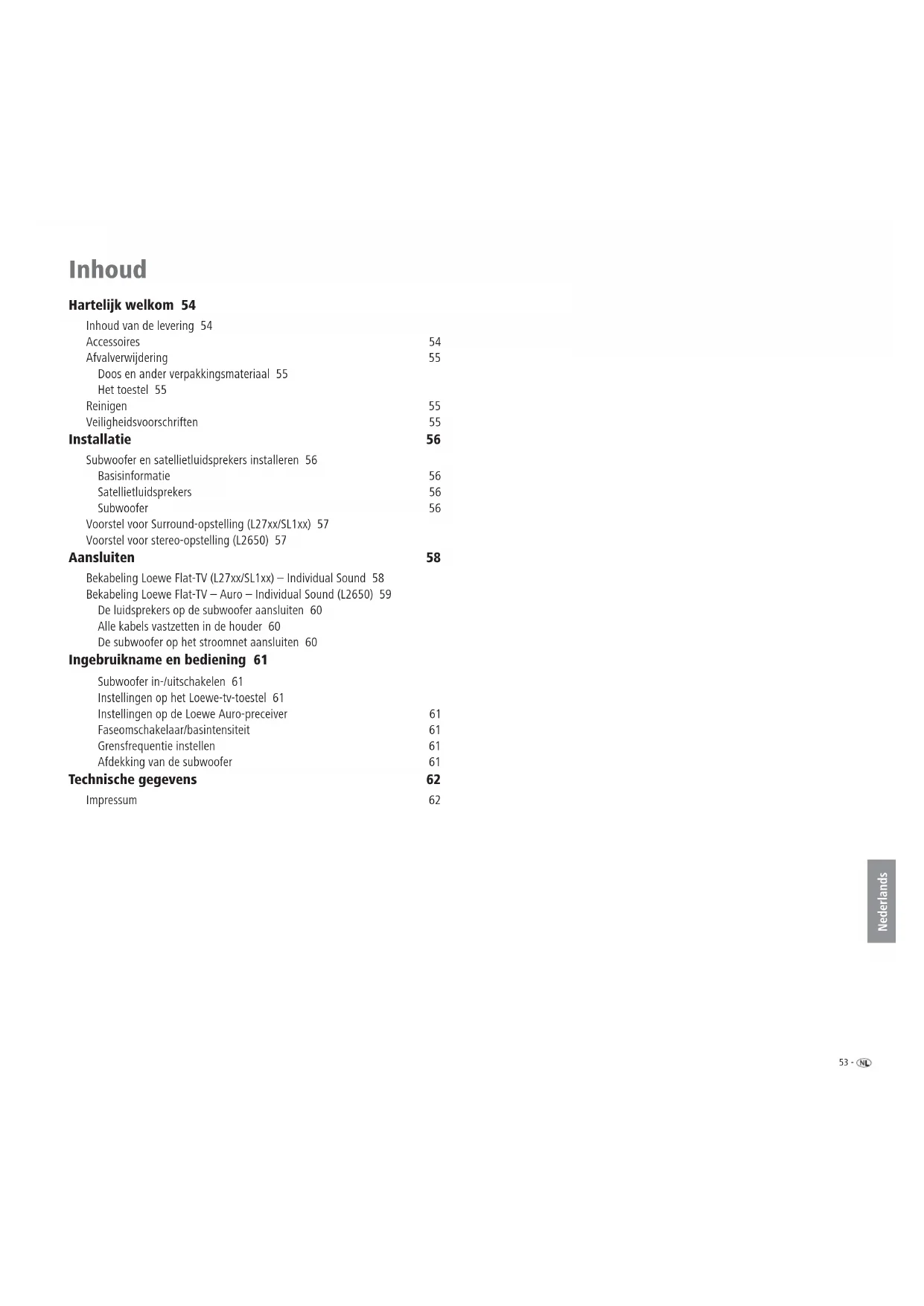

Inhalt

Inhoud van de levering 54

Accessoires 54

Afvalverwijdering 55

Doos en ander verpakkingsmateriaal 55

Het toestel 55

Reinigen 55

Veiligheidsvoorschriften 55

Installatie 56

Subwoofer en satellietluidsprekers installeren 56

Basisinformatie 56

Satellietluidsprekers 56

Subwoofer 56

Voorstel voor Surround-opstelling (L27xx/SL1xx) 57

Voorstel voor stereo-opstelling (L2650) 57

Aansluiten 58

Bekabeling Loewe Flat-TV (L27xx/SL1xx) – Individual Sound 58

De luidsprekers op de subwoofer aansluiten 60

Alle kabels vastzetten in de houder 60

De subwoofer op het stroomnet aansluiten 60

Ingebruikname en bediening 61

Subwoofer in-/uitschakelen 61

Instellingen op het Loewe-tv-toestel 61

Instellingen op de Loewe Auro-preceiver 61

Faseomschakelaar/basintensiteit 61

Grensfrequentie instellen 61

Afdekking van de subwoofer 61

dat u voor een Loewe-product heeft gekozen. Wij zijn blij u tot onze klanten te mogen rekenen.

De naam Loewe staat voor producten die zowel technisch als qua design en gebruiksvriendelijkheid aan zeer hoge eisen voldoen. Dit geldt zowel voor tv als voor dvd, video, audio en accessoires.

Techniek en design mogen daarbij geen doel op zich zijn, maar moeten onze klanten een optimaal kijk- en luisterplezier verschaffen.

Wij lieten ons voor het design ook niet leiden door modetrends, die snel overwaaien. U hebt zich immers een kwaliteitstoestel aangeschaft, waar u niet vlug op uitgekeken wilt zijn.

Het Individual Sound-luidsprekersysteem werd afgestemd op Loewe Flat-tv-toestellen.

Het luidsprekersysteem is individueel uitbreidbaar van een eenvoudige stereocombinatie over een variant met vier satellietluidsprekers tot een uiterst hoogwaardige oplossing met vier staande luidsprekers. Daarbij behoort ook steeds de subwoofer met ingebouwde versterker.

Op die manier kunt u DVD's in Dolby Digital bioscoopkwaliteit weergeven. U kunt echter ook stereoprogramma's of stereoweergaven (van de videorecorder of DVD-player) in Dolby ProLogic of Virtual of Circle Surround in een quasi 5.1 Surroundsignaal omzetten en met het Individual Sound-luidsprekersysteem weergeven. Als uw tv-toestel (vanaf chassis L27xx) is uitgerust met een digitale tuner (DVB), wordt het ontvangen digitale Surround-signaal gedecodeerd en via de Individual Sound-installatie weergegeven.

De Individual Sound-luidsprekerinstallatie wordt automatisch met het Loewe Flat-tv-toestel of de Loewe DVD-preceiver in- en uitgeschakeld.

De instellingen voor Dolby Digital kunt u in alle gemak uitvoeren via de menu's van de Loewe Flat-tv, of bij gebruik van de DVD-preceiver Auro/Audiovision via de menu's van dat toestel.

U kunt dit luidsprekersysteem ook met een externe decoder gebruiken. In dat geval gaan de Loewe-systeemvoordelen echter verloren. De bediening gebeurt dan via uw decoder (AV-receiver).

Voor de satellietluidspreker S1 moet u daarbij een benedengrensfrequentie van 150 Hz instellen en voor de staande luidspreker L1 een frequentie van 90 Hz.

Inhoud van de levering

Subwoofer I Sound, bestelnr. 66213D/T10

• Subwoofer I Sound
  • Audio-Link-kabel (6 m)
  • 4 subwoofervoetjes
  • 4 zelfklevende voetjes
• Gebruiksaanwijzing

Staande luidspreker Individual Sound L1, bestelnr. 66202-00

• 2x staande luidspreker Individual Sound L1
- Luidsprekerkabel (2 x 6m)
- Gebruiksaanwijzing

Satelliet Individual Sound S1, bestelnr. 66201-00

• 2x satelliet Individual Sound S1
- Luidsprekerkabel (2 x 15m)
• 2x Luidsprekerafdekking
- Gebruiksaanwijzing
- Montage-instructies

Accessoires

Staande satelliet Individual Sound bestelnr. 89644B00

Wandsatelliet Individual Sound bestelnr. 89649L/T00

Floor Stand Subwoofer bestelnr. 67493D/T00

Alu-zilver Bestelnr.

Ebbenhout Bestelnr.

Lichte eik Bestelnr. 89646H80

Palissander Bestelnr.

Robijnroot hoogglans Bestelnr. 89646N80

Zwart hoogglans Bestelnr. 89646W80

Het houten inlegwerk is een natuurproduct. Het kan geringe kleurveranderingen ondergaan onder invloed van UV-licht (felle zonnestralen).

Hartelijk welkom

Afvalverwijdering

Doos en ander verpakkingsmateriaal

U hebt gekozen voor een technisch hoogwaardig en duurzaam product. Voor het als afval verwerken van de verpakking betaalden wij een afvalverwerkingsbijdrage, zoals voorgeschreven door de nationale wetgeving. Desondanks adviseren wij u de originele doos en het overige verpakkingsmateriaal goed te bewaren, zodat u de apparatuur indien nodig optimaal beschermd kunt transporteren.

Het toestel

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terug-name, behandeling en verwerking van gebruikte elektronische toestellen.

Oude elektronische toestellen moeten dan ook afzonderlijk als afval worden verwerkt. Gelieve dit toestel bij het gewone huisvuil te zetten! U kunt afgedankte toestellen gratis afgeven op speciaal daarvoor ingerichte terugnameplaatsen, of in een speciaalzaak, wanneer u een gelijkaardig nieuw toestel koopt. Verdere bijzonderheden over de terugname (ook voor niet-EUlanden) vindt u bij uw plaatselijke overheid.

Reinigen

Soms komt het voor, dat er nog resten verpakkingsmateriaal op het oppervlak van de staande luidspreker achterblijven. In dat geval gaat het dus niet om een beschadiging van het oppervlak. Deze resten kunnen met een oplossing van een beetje afwasmiddel en water en een daarmee bevochtigde doek (bijv. van microvezels) zonder problemen worden verwijderd.

Reinig uw Individual Sound-luidsprekersysteem uitsluitend met een lichtjes bevochtigde, zachte en schone doek (gebruik geen bijtende of schurende reinigingsmiddelen).

Veiligheidsvoorschriften

Met het oog op uw eigen veiligheid en om schade aan uw installatie te voorkomen, is het van belang dat u de onderstaande veiligheidsinstructies leest en in acht neemt:

• Uw Individual Sound-luidsprekersysteem is uitsluitend bestemd voor de weergave van geluidssignalen.
• U dient uw installatie (Individual Sound-luidsprekersysteem, Auro, tv-toestel en eventuele andere aangesloten componenten) beslist uit te schakelen alvoren andere apparatuur of luidsprekers aan te sluiten of te verwijderen.

Bescherm uw Individual Sound-luidsprekersysteem tegen ...

• water, vocht, regen, druip- en spatwater of dauw
  • schokken en mechanische belasting
• magnetische en elektrische velden
• hogere elektrische vermogens dan aangegeven
• kou, hitte, direct zonlicht en grote temperatuurschommelingen
• stof
  • ventilatiebelemmerende afdekkingen
• ingrepen aan de binnenkant van het apparaat
• Zet geen met vloeistof gevulde gebruiksvoorwerpen of brandende kaarsen op het tv-toestel.

Uw Individual Sound-luidsprekersysteem werd uitsluitend gebouwd voor privé- gebruik in een huiselijke kring. De garantie is beperkt tot dit reglementaire gebruik.

WAARSCHUWING: OM HET RISICO OP ELEKTRISCHE SCHOKKEN UIT TE SLUITEN, MAG U DE BEHUIZING (OF DE ACHTERKANT VAN HET TOESTEL) NOOIT VERWIJDEREN. IN HET APPARAAT ZITTEN GEEN ONDERDELEN DIE DOOR DE GEBRUIKER MOETEN WORDEN ONDERHOUDEN. ALLE REPARATIES DIENEN DOOR BEVOEGDE LOEWE-REPARATEURS UITGEVOERD TE WORDEN.

Als u uw Individual Sound-luidsprekersysteem toestel vanuit een koude omgeving overbrengt naar een warme omgeving, wacht dan in verband met mogelijke condensvorming nog ca. een uur met het inschakelen van het toestel. Schakel het pas in wanneer het de kamertemperatuur heeft bereikt. Zo voorkomt u ernstige schade aan de componenten.

Installatie

Subwoofer en satellietluidsprekers installeren

Basisinformatie

• Plaats de subwoofer, de staande luidsprekers en de satellietluidsprekers met hun staander op een stabiele, vlakke ondergrond.
• Plaats de subwoofer en de luidsprekers niet in de buurt van warmtebronnen of in direct zonlicht.
• Bij installatie in een kast of een gesloten rek: houd rondom de subwoofer ca. 2,5 cm vrij zodat de lucht er ongehinderd omheen kan circuleren en er zich geen warmte of geluidsdruk kan opstapelen.
• Trek bij onweer de netstekker uit het stopcontact. Overspanningen door blikseminslag kunnen het toestel zowel via de antenne-installatie als via het stroomnet beschadigen.
• Ook als u langere tijd afwezig bent, mag u de netstekker niet in het stopcontact laten zitten.
• De netstekker moet gemakkelijk toegankelijk zijn, zodat het apparaat te allen tijde van het net kan worden losgekoppeld.
• Leg de luidsprekerkabels en het netsnoer zo dat ze niet beschadigd kunnen raken. Het netsnoer mag niet worden geknikt of over scherpe randen worden gelegd, er mag niet op worden gestaan en het mag niet worden blootgesteld aan chemicaliën; dat laatste geldt voor de volledig installatie. Een netsnoer met beschadigde isolatie kan stroomschokken veroorzaken en is brandgevaarlijk. Daarom moet een dergelijk beschadigd snoer door gekwalifi ceerd onderhoudspersoneel worden vervangen alvorens het toestel opnieuw mag worden gebruikt.
• Als u de netstekker uit het stopcontact trekt, doe dat dan niet door aan de kabel te trekken. Anders kan het snoer in de netstekker beschadigd raken en kan er kortsluiting ontstaan wanneer de stekker weer in het stopcontact wordt gestoken.
• De luidsprekers genereren magnetische strooivelden, die werkzaam zijn in de omgeving van de behuizing. Wij raden u aan een minimumafstand van > 0,5m in acht te nemen ten opzichte van magnetisch gevoelige voorwerpen/toestellen, zoals bijv. CRT-TV-toestellen, magnetische gegevensdragers enz.

Satellietluidsprekers

De satellietluidsprekers moeten allemaal op oorhoogte worden geplaatst, d.w.z. ca. 1 meter boven de grond. Maak gebruik van de als accessoire leverbare staanders of wandhouders of plaats de luidsprekers op de vereiste hoogte op meubelen of in rekken. Voor een optimale klank/luisterbeleving moeten de front- en surround-luidsprekers symmetrisch worden opgesteld t.o.v. het tv-to- estel en t.o.v. de plaats waar u gaat zitten om te luisteren - zie afbeeldingen op de volgende pagina's. Als dat niet mogelijk is, dient u de afstand en het niveau van de luidsprekers te corrigeren via het luidsprekerconfi guratiemenu van de preceiver of de AV-receiver.

Subwoofer

De subwoofer kunt u op een willekeurige plaats op de grond plaatsen. Wij raden aan hem in één van de voorste hoeken van de kamer te plaatsen, maar zo dat de bassen niet worden belemmerd.

De subwoofer kan in drie verschillende posities worden opgesteld:

1. Liggend op de vloer.

1. Staand op de vloer.

Daarvoor brengt u de 4 bijgeleverde zelfklevende voetjes aan op de linkerkant van de luidspreker. Indien nodig monteert u de (optionele) luidsprekerafdekking ter bescherming van de luidsprekers (verkrijgbaar in speciaalzaak).

1. In het Loewe Cube i.

Verwijder de 4 voetjes en breng in de plaats daarvan de 4 bijgeleverde zelf-klevende voetjes op de onderkant van de luidspreker aan. Zorg ervoor dat de luidspreker zich precies boven de klankopening van het rack bevindt.

Let op: de luchttoevoer op de achterkant van de subwoofer mag in geen geval worden belemmerd. Houd voldoende afstand (> 4 cm) tot de vloer en de wand.

Verminder het volume van de subwoofer tijdens een opname met een in het rack geplaatste DVD-recorder, om de opname te doen slagen.

Installatie

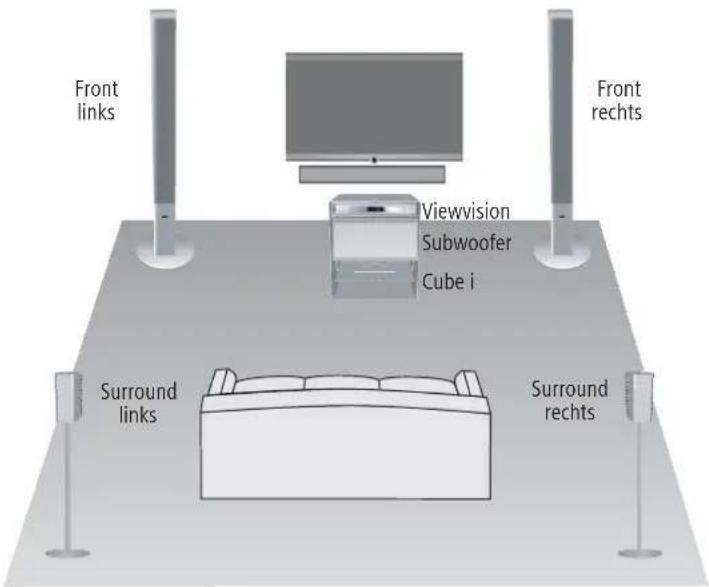

Voorstel voor Surround-opstelling (L27xx/SL1xx)

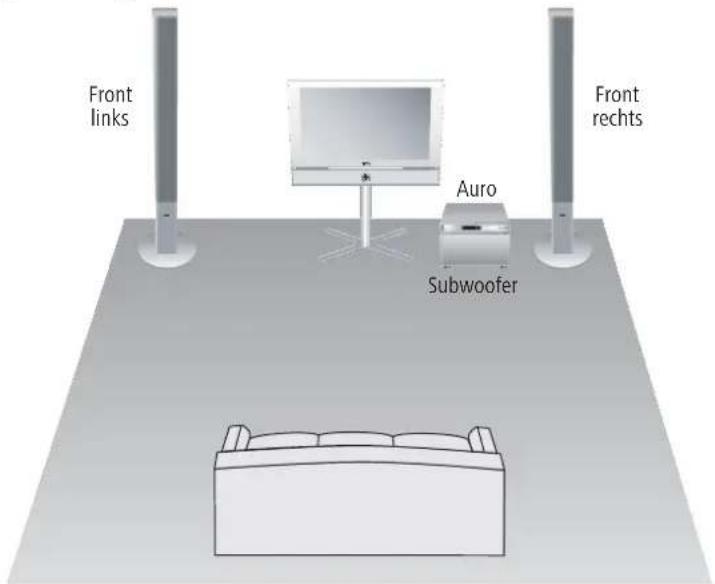

Voorstel voor stereo-opstelling (L2650)

Aansluiten

Het tv-toestel moet met een digitale audiodecoder uitgerust zijn. Als het niet standaard is uitgerust met een dergelijke module, dient u zich te wenden tot uw dealer voor een passende Loewe uitbreidingsset.

Bevestig de Audio-Link-kabel met de 25-polige stekker aan het tv-toestel en aan de subwoofer.

Aansluiten

Breng de kabelverbindingen tot stand zoals hierboven staat afgebeeld:

- Sluit de Auro aan op de AV2-ingang van het Loewe Flat-tv-toestel. Gebruik daarvoor beslist een Euro-AV-kabel, waarvan alle contacten bezet zijn.

- Om een betere beeldkwaliteit te verkrijgen, dient u een driepolige cinchkabel (verkrijgbaar in speciaalzaak) te gebruiken en hem aan te sluiten op Auro "COMPONENT VIDEO OUT" en "SD/HD-COMPONENT IN" van het tv-toestel. Let daarbij op de exacte polariteit van de Y/Cb/Cr-signalen. Zet de schakelaar "VIDEO OUT SELECTOR" op de achterkant van Auro in de stand "COMP".

- Verbind de Cinch-bussengroep "PRE-OUT" van Auro met de Cinch-bussengroep "Line-IN" ⑨ van de subwoofer met behulp van een zespolige Cinch-kabel (verkrijgbaar in een speciaalzaak). Verbind de bussen als volgt:

• Auro-bus "Preout C" met subwoofer-bus "Line IN Center";
• Auro-bus "Preout LFE" met subwoofer-bus "Line IN Subw.";
• Auro-bus "Preout L" met subwoofer-bus "Line IN Front Left";
• Auro-bus "Preout R" met subwoofer-bus "Line IN Front Right";
• Auro-bus "Preout SL" met subwoofer-bus "Line IN Surr. Left";

• Auro-bus "Preout SR" met subwoofer-bus "Line IN Surr. Right".

• Verbind de kabel met vierkante bus van de ingang "System connector" ③ op de subwoofer met de vierkante bus op de Auro (het kabeluiteinde met de knikbescherming). De vierkante stekkers worden door een veerslotje vastgezet in de aansluiting. Om de vierkante stekker weer te verwijderen dient u het veerslotje in te drukken.

• Voor gebruik van de TV als centerluidspreker verbindt u "AUDIO IN C" op het tv-toestel met "PRE OUT C" op de DVD Preceiver met behulp van een cinchkabel (de verbinding van de Center-kabel "C" tussen Auro en Individual Sound vervalt daarbij).
• Om het geluid van het tv-toestel via Auro/Individual Sound weer te geven, verbindt u de digitale geluidsuitgang van het tv-toestel "AUDIO DIGITAL OUT" met de "DIGITAL IN"-ingang van Auro met behulp van een cinchkabel.
• Alvorens u de L-link-verbinding tot stand brengt, dienen Auro en het tv-toestel zonder spanning te zijn. Anders worden deze apparaten na het inschakelen niet gevonden.
• Audiokabel Cinch -> SCART (verkrijgbaar in de vakhandel) bij gebruik van het Component-signaal en van het tv-toestel als centerluidspreker.

Aansluiten

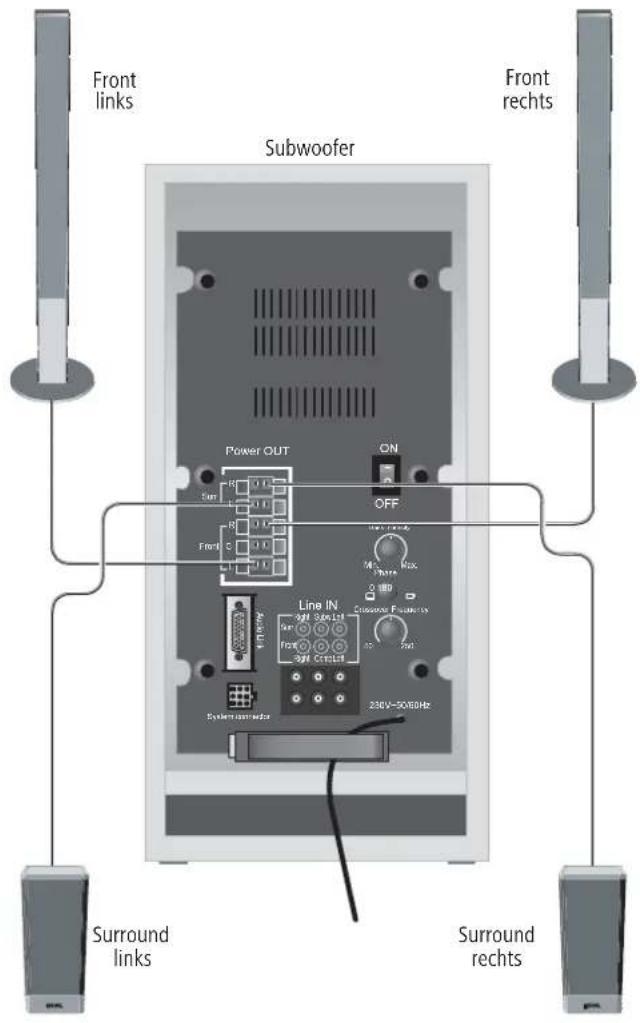

De luidsprekers op de subwoofer aansluiten

Satellietluidspreker

Steek de luidsprekerkabel door het gat in de bijgeleverde luidsprekerafdekking (A). Eén van beide draden van de luidsprekerkabel (C) werd gemarkeerd met een zwart lijntje. Verbind deze zwart gemarkeerde draden met de zwarte klemdraadhouder van de subwoofer ① (aansluitschema zie afbeelding rechts) en de zwarte klemdraadhouder van de satellietluidspreker. De niet gemarkeerde draden verbindt u met de rode klemdraadhouders. Druk de afdekking (A) opnieuw op de satellietluidspreker.

Staande luidspreker

Leg de staande luidspreker voorzichtig op een zachte ondergrond. Draai de beide schroefklemmen (B) naar links tot de openingen van de klemmen zichtbaar zijn. Verbind de zwart gemarkeerde draad van de luidsprekerkabel met de zwarte klemdraadhouder van de subwoofer ① (aansluitschema zie afbeelding rechts) en de zwarte klemdraadhouder (B) van de luidspreker. De niet gemarkeerde draden verbindt u met de rode klemdraadhouders.

Telkens één van beide draden van de luidsprekerkabel (C) werd gemarkeerd met een zwart lijntje. Stel de luidsprekers op zoals beschreven op pagina 56-57 of monteer de satellietluidspreker met de wandhouder of op de optionele staander, zoals beschreven in de bijgeleverde montagehandleiding.

Alle kabels vastzetten in de houder

Open de kabelhouder ④ onderaan op de subwoofer, breng alle kabels erin aan en sluit de houder opnieuw. Op die manier worden de kabels vastgezet.

De subwoofer op het stroomnet aansluiten

Steek de netstekker van de subwoofer in een stopcontact van 230 V AC.

Ingebruikname en bediening

Alvorens u van start gaat met de ingebruikname en bediening, dient u na te gaan of alle kabels correct werden aangesloten.

Subwoofer in-/uitschakelen

Met de ON/OFF-schakelaar Ⓐ schakelt u de Individual Sound-luidsprekerinstallatie in de stand "I - ON" aan.

Als de subwoofer werd aangesloten zoals beschreven op pagina 58-59 hoeft u hem niet afzonderlijk in en uit te schakelen. Nadat de subwoofer de eerste maal werd ingeschakeld wordt hij altijd samen met het Loewe-tv-toestel en de Loewe Auro-preceiver automatisch in- en uitgeschakeld.

Instellingen op het Loewe-tv-toestel

Meld de nieuwe apparaten aan zoals beschreven in de handleiding van uw Loewe-tv-toestel onder "Gebruik van extra apparatuur" / "Externe apparaten".

Instellingen op de Loewe Auro-preceiver

Voer de vereiste luidsprekerinstellingen op uw Loewe Auro-preceiver uit zoals beschreven in de Auro-handleiding onder "Eerste ingebruikname - Luidsprekersysteem instellen".

Faseomschakelaar/basintensiteit

Met de faseomschakelaar "Phase" ⑦ en de regelaar "Bass Intensity" ⑥ kunt u de basweergave optimaliseren.

Wij raden u aan als volgt te werk te gaan:

• Wanneer de subwoofer in de hoek van de kamer staat, zet u de basintensiteitsregelaar op "Min.".
• Wanneer de subwoofer tegen een muur staat, zet u de basintensiteitsregelaar in de middelste stand.
• Wanneer de subwoofer vrij in de kamer staat, zet u de basintensiteitsregelaar op "Max.".
• Start bijv. een DVD-weergave en selecteer een titel met basgedeelten.
• Laat de faseomschakelaar door een tweede persoon bedienen terwijl u op uw plaats zit en luistert.
• Bepaal zelf welke schakelaarstand in uw geval de betere basweergave oplevert.
• Stel de basintensiteit eventueel naar gelang van uw wensen in.

Grensfrequentie instellen

Met de regelaar "Crossover Frequency" ⑧ hebt u de mogelijkheid de grensfrequentie voor de basweergave in te stellen tussen 50 Hz en 250 Hz, naargelang van de aangesloten luidsprekers. Voor Loewe Audio-systemem moet de regelaar op 250 Hz worden ingesteld, aangezien de grensfrequentie in de Loewe-audiobronnen (TV/Auro) wordt ingesteld.

Afdekking van de subwoofer

Nadat u de instellingen onder "Ingebruikname en bediening" hebt uitgevoerd, brengt u de afdekking opnieuw aan op de achterkant van de subwoofer.

Technische gegevens

Subwoofer

Afmetingen subwoofer in cm B 43 x H 24,4 x D 35,5

Principe 1-wegsbasrefl ex, actief

Uitrusting 1x bas 200 mm

Belastbaarheid subwoofer 100 (sinus) /150 watt (max. muziek)

Satellietkanalen 50 (sinus) /65 watt (max. muziek)

Netspanning 220 – 240 volt

Maximale krachtontneming 250 watt

Nominale krachtontneming 50 watt

Krachtontneming in stand-by < 0,5 watt

Basintensiteit ±12 dB

Transmissiebereik 38 Hz–250 Hz ± 3dB

Faseschakelaar ja

Netschakelaar ja

Systeemlink Audio Link 25-pol D-Sub

Vierkante bus 9-polig JST

Impressum

De Loewe Opta GmbH is een naamloze vennootschap volgens het Duitse recht met een hoofdkantoor in Kronach.

Industriestraße 11, 96317 Kronach, Duitsland

Tel.: [phone] / 99-0

Fax: [phone] / 99-500

E-mail: [e-mail]

Handelsregister: Kantongerecht Coburg, nr. HRB 42243

BTW-nummer: DE 193216550

WEEE-registratienummer: DE 41359413

Redactiedatum 06.10. 8e druk

© Loewe Opta GmbH, Kronach

Alle rechten, ook die van de vertaling, voorbehouden.

Veranderingen van het design en de technische gegevens zonder voorafgaande aankondiging mogelijk.

Satellietluidspreker

Afmetingen satellietluidspreker in cm zonder/met standaard

B 6,2 H 15 x D 6,2 / Stand ∅ 20 x H 100,5

Gewicht satellietluidspreker in kg zonder/met standaard 0,7 / 3,3

Principe 1-wegs

Uitrusting 2x breedband, papieren membraan, ∅ 55mm

Belastbaarheid 50 W (sinus) /50 W (max. muziek)

Impedantie 8 Ohm

Transmissiebereik 160 Hz–20 kHz - 6dB

Schalldruck 86 dB spl (1w/m)

Staande luidspreker

Afmetingen staande luidspreker in cm ∅ 26 x H 112,5

Gewicht staande luidspreker in kg 11,5

Principe 3-wegsbasrefl ex, d'Appolito-opstelling

Uitrusting 2x bas 80 mm, papieren membraan

2x breedband 80 mm, papieren membraan

1x hogetonen, gecoate textielbolkap, ∅ 33mm

Belastbaarheid 75W (sinus) / 120W (max. muziek)

Impedantie 4 -8 Ohm

Transmissiebereik 65 Hz–22 kHz - 6dB

Geluidsdrukniveau 84 dB spl (1w/m)

Service

A

Loewe Austria GmbH

Parkring 12

2160 Antwerpen, België

Tel +32 - 3 - 2 70 99 30

Fax +32 - 3 - 2 71 01 08

Email: [e-mail]

BG

Darlington Service
