Individual Sound System - Système hifi LOEWE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de haut-parleurs actif pour home cinéma
Marque	Loewe
Modèle	Individual Sound System
Dimensions du subwoofer (L x H x P)	43 x 24,4 x 35,5 cm
Poids du subwoofer	12,6 kg
Dimensions haut-parleur Satellite (L x H x P)	6,2 x 15 x 6,2 cm (sans pied)
Poids haut-parleur Satellite (sans/avec pied)	0,7 kg / 3,3 kg
Dimensions haut-parleur Stand (diamètre x H)	∅ 26 x 112,5 cm
Poids haut-parleur Stand	11,5 kg
Puissance subwoofer (sinus/max)	100 W / 150 W
Puissance canal Satellite (sinus/max)	50 W / 50 W
Puissance canal Standbox (sinus/max)	75 W / 120 W
Puissance consommée max	250 W
Puissance en veille	< 0,5 W
Alimentation	220 – 240 V ~ 50/60 Hz
Réponse en fréquence subwoofer	38 Hz – 250 Hz ± 3 dB
Réponse en fréquence Satellite	160 Hz – 20 kHz (-6 dB)
Réponse en fréquence Standbox	65 Hz – 22 kHz (-6 dB)
Fonctions principales	Amplification numérique 6 canaux, Audio Link, réglage des basses (phase et intensité), fréquence de coupure ajustable, mise en marche/arrêt automatique avec le téléviseur Loewe
Entretien et nettoyage	Nettoyer avec un chiffon doux humide (microfibres) et eau savonneuse ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas exposer à l'humidité, aux chocs, aux champs magnétiques ; débrancher en cas d'orage ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Accessoires disponibles (pieds, supports muraux, câbles) ; réparations par un concessionnaire Loewe agréé
Informations générales	Conçu pour les téléviseurs Loewe Flat ; compatible Dolby Digital, ProLogic et Circle Surround ; livré avec câble Audio Link de 6 m

FOIRE AUX QUESTIONS - Individual Sound System LOEWE

Comment connecter le système Individual Sound à mon téléviseur Loewe ?

Utilisez le câble Audio Link fourni (connecteur 25 pôles) pour relier le téléviseur au subwoofer. Pour une configuration complète (avec preceiver Auro), raccordez également les câbles jack 6 pôles entre les pré-sorties de l'Auro et les entrées Line-In du subwoofer, ainsi qu'un câble Euro-AV entre l'Auro et la prise AV2 du téléviseur. Consultez le schéma de câblage en page 28 de la notice.

Le système s'allume-t-il automatiquement avec le téléviseur ?

Oui, si le subwoofer est raccordé via Audio Link à un téléviseur Loewe compatible ou à un preceiver Auro, il se met en marche et s'arrête automatiquement avec eux. Il suffit de placer l'interrupteur ON/OFF du subwoofer sur la position I (ON) une fois pour toutes.

Quelle est la meilleure position pour le subwoofer ?

Placez le subwoofer dans un coin avant de la pièce pour des basses plus puissantes, ou contre un mur pour un son équilibré. Évitez de l'isoler dans un meuble fermé sans espace de ventilation. Laissez au moins 4 cm d'espace derrière l'appareil pour la circulation d'air.

Comment régler l'intensité des basses et la phase ?

Utilisez le bouton Bass Intensity (réglage ±12 dB) et l'inverseur de phase Phase à l'arrière du subwoofer. Pour un réglage optimal, écoutez une source avec beaucoup de basses (DVD) et faites basculer la phase par une autre personne : choisissez la position qui donne le son le plus plein. Ajustez ensuite l'intensité selon vos préférences.

À quoi sert le régulateur Crossover Frequency ?

Il détermine la fréquence à partir de laquelle le subwoofer prend le relais des satellites (entre 50 et 250 Hz). Pour une utilisation avec les sources Loewe (TV/Auro), réglez-le sur 250 Hz, car la fréquence de coupure est alors gérée par la source. Pour d'autres récepteurs, ajustez-le en fonction de vos haut-parleurs : 150 Hz pour les satellites S1, 90 Hz pour les Standbox L1.

Peut-on utiliser le système avec un décodeur externe ?

Oui, mais vous perdez la fonction de mise en marche/arrêt automatique. Raccordez les sorties audio de votre décodeur aux entrées Line-In du subwoofer (entrées RCA). Réglez manuellement la fréquence de coupure comme indiqué dans la notice de votre décodeur, et utilisez son interrupteur pour allumer/éteindre le système.

Comment nettoyer les haut-parleurs et le subwoofer ?

Utilisez un chiffon doux et humide (microfibres) avec un peu d'eau et de produit vaisselle. N'utilisez jamais de produits abrasifs, d'alcool ou de solvants. Essuyez délicatement les surfaces. Pour les empreintes laissées par l'emballage, un simple chiffon humide suffit.

Quels accessoires sont disponibles ?

Vous pouvez acheter des pieds pour satellites (réf. 89644B00), un support mural (89649L/T00), un support au sol pour subwoofer (67493D/T00), des câbles Audio Link de différentes longueurs (1,5 m, 10 m), un câble jack 6 pôles (6 m), et des éléments d'habillage pour les Standbox (différentes couleurs et essences de bois). Les références exactes figurent dans la notice.

Le système est-il compatible avec le Dolby Digital ?

Oui, le système Individual Sound peut restituer le Dolby Digital 5.1 lorsqu'il est associé à un téléviseur Loewe équipé d'un tuner numérique DVB ou à un preceiver Auro. Les réglages Dolby Digital s'effectuent directement via le menu du téléviseur ou de l'Auro.

Que faire en cas d'absence prolongée ou d'orage ?

Débranchez la fiche secteur du subwoofer et, si applicable, la fiche d'antenne. Cela protège l'appareil contre les surtensions dues à la foudre. Pour une absence de plusieurs jours, il est recommandé de débrancher complètement le système.

MODE D'EMPLOI Individual Sound System LOEWE

F Douille Audio Link pour téléviseurs Loewe

Prises cubiques pour appareils CRT-TV Loewe

Presa a cubo per apparecchi CRT-TV Loewe

F Interrupteur marche/arrêt

Interruttore on/off

Réglage de l'intensité des basses

Régulateur pour fréquence seuil de subwoofer

Entrées son du décodeur Dolby Digital (préamplificateur)

W 6,2 H 15 x D 6,2 / Stand ∅ 20 x H 100,5

Weight satellite loudspeakers in kg without/with stand 0,7 / 3,3

Principle 1 way

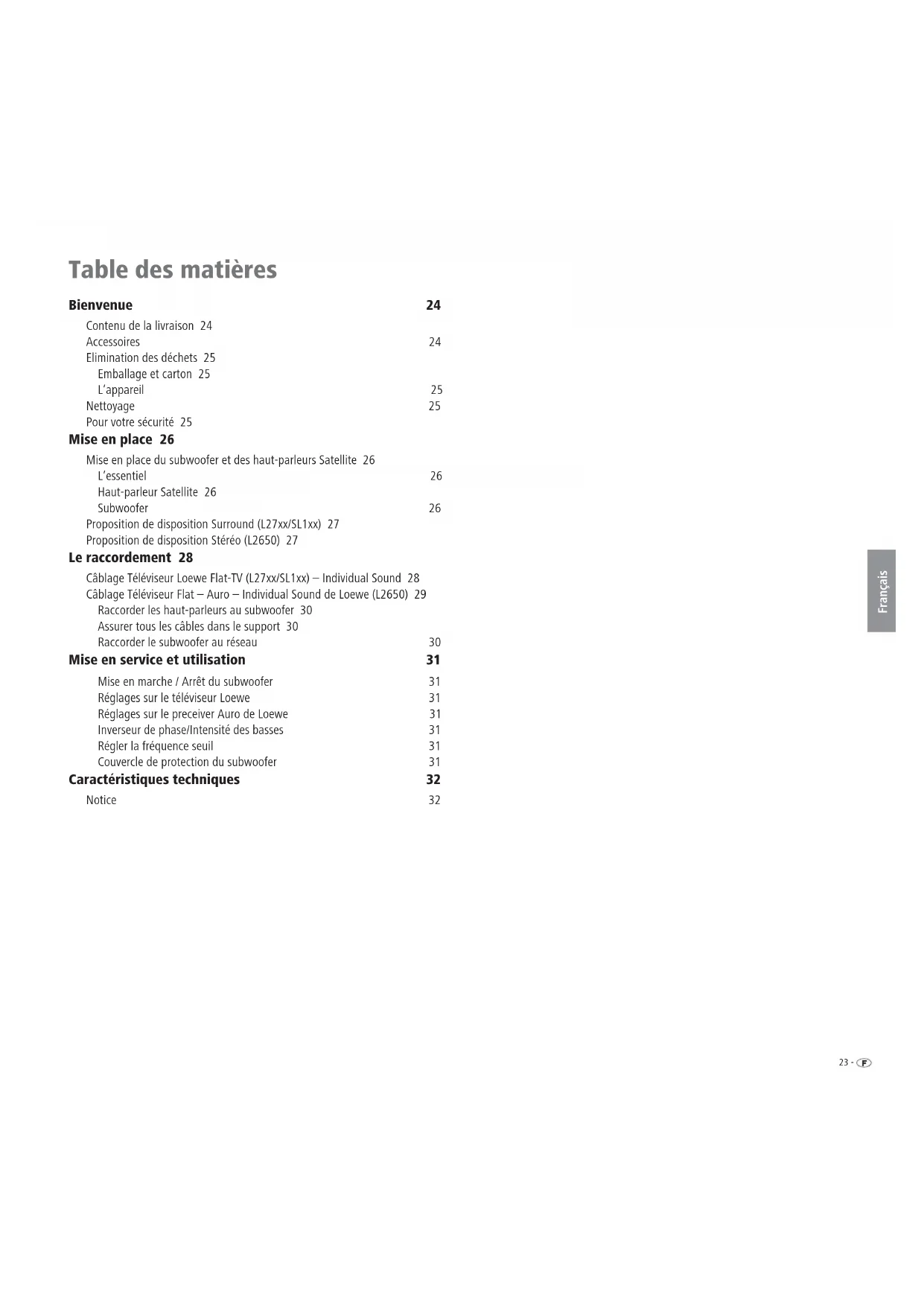

Contenu de la livraison 24

Accessoires 24

Elimination des déchets 25

Emballage et carton 25

L'appareil 25

Nettoyage 25

Pour votre sécurité 25

Mise en place 26

Mise en place du subwoofer et des haut-parleurs Satellite 26

L'essentiel 26

Haut-parleur Satellite 26

Subwoofer 26

Proposition de disposition Surround (L27xx/SL1xx) 27

Proposition de disposition Stéréo (L2650) 27

Le raccordement 28

Câblage Téléviseur Loewe Flat-TV (L27xx/SL1xx) – Individual Sound 28

Câblage Téléviseur Flat – Auro – Individual Sound de Loewe (L2650) 29

Raccorder les haut-parleurs au subwoofer 30

Assurer tous les câbles dans le support 30

Raccorder le subwoofer au réseau 30

Mise en service et utilisation 31

Mise en marche / Arrêt du subwoofer 31

Réglages sur le téléviseur Loewe 31

Réglages sur le preceiver Auro de Loewe 31

Inverseur de phase/Intensité des basses 31

Régler la fréquence seuil 31

Couvercle de protection du subwoofer 31

Caractéristiques techniques 32

Notice 32

Bienvenue

Nous vous remercions

d'avoir choisi un produit Loewe. Nous sommes ravis que vous soyez notre nouveau client.

Avec le nom Loewe, nous allions les plus hautes exigences en matière de technique, d'esthétique et de convivialité.

Ceci vaut de la même manière pour les téléviseurs, les lecteurs DVD, les magnétoscopes, les appareils audio et les accessoires.

Pourtant, ni la technique ni l'esthétique ne sont des buts en soi, mais doivent au contraire offrir à nos clients le plaisir maximum pour l'œil et pour l'oreille.

En ce qui concerne l'esthétique, nous ne nous sommes pas non plus laissés guider par les tendances éphémères de la mode. En effet, vous avez acquis un appareil de haute qualité et dont vous voulez également profi ter demain et après-demain.

Le système de haut-parleurs Individual Sound est conçu pour les téléviseurs Flat de Loewe.

Ce système de haut-parleurs toutefois être étendu de la simple version stéréo jusqu'à la version haut de gamme avec quatre haut-parleurs sur pied, en passant par la variante avec quatre haut-parleurs Satellite. Chaque version comprend également le subwoofer avec amplifi cateur intégré.

Ainsi, vous avez la possibilité de restituer vos DVD avec la qualité sonore Dolby Digital propre aux salles de cinéma. Vous pouvez également convertir les émissions et lectures stéréo (du magnétoscope ou du lecteur DVD) en Dolby ProLogic, resp. Virtual ou Circle Surround en un signal quasi surround 5.1 et les restituer avec le système de haut-parleurs Individual.

Si votre téléviseur (à partir de châssis L27xx) est équipé d'un tuner numérique (DVB), le signal surround numérique reçu est décodé et restitué via l'installation Individual Sound.

Le système de haut-parleurs Individual se met en marche et stoppe automatiquement avec le téléviseur Loewe ou le preceiver DVD Loewe.

Vous pouvez procéder avec une grande facilité aux réglages pour Dolby Digital par l'intermédiaire du menu du téléviseur Flat de Loewe ou bien, en cas d'utilisation du preceiver DVD Auro/Audiovision, par l'intermédiaire de son menu.

Vous pouvez également raccorder ce système de haut-parleurs à un décodeur externe. Dans ce cas, vous perdez les avantages du système Loewe. Veuillez alors consulter votre décodeur (récepteur AV) pour la commande.

Pour le haut-parleur Satellite S1, il conviendra alors de régler une fréquence seuil minimum de 150 Hz et de 90 Hz pour le Standbox L1.

Contenu de la livraison

Subwoofer I Sound, Réf. 66213D/T/U10

• Subwoofer I Sound
• Câble Audio Link (6 m)
  • 4 pieds d'appareil
  • 4 pieds autocollants
• Mode d'emploi

Standex Individual Sound L1, Réf. 66202-00

• 2 x Standbox Individual Sound L1
• Câble pour haut-parleur (2 x 6 m)
- Mode d'emploi

Satellit Individual Sound S1, Réf. 66201-00

• 2 x Satellit Individual Sound S1
• Câble pour haut-parleur (2 x 15 m)
• 2x Couvercle de haut-parleur
- Mode d'emploi
- Instructions de montage

Accessoires

Pied Satellit Individual Sound Réf. 89644B00

Support mural Satellit Individual Sound Réf. 89649L/T00

Floor Stand Subwoofer Réf. 67493D/T00

Couvercle de haut-parleur Réf. 89808.120/.116

Câble Audio Link (1,5 m) Réf. 89952.001

Câble Audio Link (10 m) Réf. 89952.003

Câble Prise jack 6 pôles (6 m) Réf. 90421.931

Éléments d'habillage encastrables Standbox

Gris alu Réf. 89646R80

Ebène Réf.

Chêne clair Réf. 89646H80

Bambou Réf. 89646180

Palissandre Réf. 89646C80

Rubis brillant Réf. 89646N80

Noir brillant Réf. 89646W80

Miroir Réf. 89646Q80

Les éléments d'habillage encastrables en bois sont des produits naturels. La lumière ultraviolette (exposition à la lumière du soleil) peut causer de légères décolorations.

Bienvenue

Elimination des déchets

Emballage et carton

Vous avez choisi un produit de technique de très haute qualité et de longue durée. Pour l'élimination de l'emballage, nous avons, selon les décrets nationaux, pris en charge les frais demandés par des entreprises de récupération qui viennent chercher l'emballage chez le revendeur. Nous vous conseillons cependant de conserver le carton original et les matériaux d'emballage afin que l'appareil soit bien protégé en cas de nécessité de transport.

L'appareil

Attention : La Directive européenne 2002/96/UE réglemente la reprise, le traitement et le recyclage corrects des appareils électroniques usagés. C'est pourquoi les appareils électroniques usagés doivent être éliminés de manière séparée des autres. Lors de son élimination, ne pas jeter l'appareil dans les poubelles normales !

Vous pouvez déposer votre ancien appareil gratuitement dans l'une des déchetteries indiquées, voire chez votre revendeur spécialisé, si vous achetez un appareil neuf similaire. Pour de plus amples informations concernant le retour (également pour les pays qui ne sont pas membres de l'UE), adressez-vous à votre administration compétente.

Nettoyage

Il peut arriver que l'empreinte des matériaux d'emballage apparaisse sur la surface du haut-parleur.

Il ne s'agit pas là d'un endommagement de la surface.

Ces empreintes peuvent être effacées très facilement à l'aide d'un chiffon doux (par ex. en microfi bres) imprégné d'eau additionnée de produit vaiselle.

Nettoyez votre système de haut-parleurs Individual Sound uniquement avec un tissu humide, doux et propre (sans aucun produit d'entretien corrosif).

Pour votre sécurité

Pour votre sécurité et afi n de prévenir tout endommagement inutile de l'appareil, veuillez lire et respecter les instructions de sécurité suivantes :

• Votre système de haut-parleurs Individual Sound est exclusivement conçu pour la restitution de signaux sonores.
• Il convient d'éteindre impérativement votre installation (système de haut-parleurs Individual Sound, Auto, téléviseur et les éventuels autres modules raccordés) avant de brancher ou de retirer d'autres appareils ou haut-parleurs.

Protéger votre système de haut-parleurs Individual Sound...

• de l'humidité, pluie, projections d'eau ou rosée
  • des coups et des contraintes mécaniques
  • des champs magnétiques et électriques
• des puissances électriques supérieures à celles indiquées
• du froid, de la chaleur, des rayons directs du soleil et des fortes variations de température
• de la poussière
  • des protections empêchant la ventilation
• de toute intervention sur l'intérieur de l'appareil
• Ne posez pas d'objets remplis de liquide ou de bougies allumées sur l'appareil.

Votre système de haut-parleurs Individual Sound a été conçu pour une utilisation privée dans le cadre domestique. La garantie ne sera accordée que dans le cadre de cette utilisation conforme.

AVERTISSEMENT : AFIN D'EXCLURE LE RISQUE D'ELECTROCUTION, NE PAS ENLEVER LE COUVERCLE (OU PANNEAU ARRIERE DE L'APPAREIL). LE CORPS DE L'APPAREIL NE CONTIENT AUCUN COMPOSANT SUSCEPTIBLE D'ETRE REPARE PAR L'UTILISATEUR. FAITES EFFECTUER LES TRAVAUX DE REPARATION PAR UN CONCESSIONNAIRE LOEWE.

Si vous déplacez votre système de haut-parleurs Individual Sound d'un endroit froid à un endroit chaud, laissez-le reposer environ une heure en raison de l'éventuelle formation de condensation. Allumez-le seulement lorsqu'il a atteint la température ambiante. Vous évitez ainsi des dommages sérieux sur les composants.

Mise en place

Mise en place du subwoofer et des haut-parleurs Satellite

L'essentiel

• Placer le subwoofer, les haut-parleurs Standbox et Satellite avec pied sur un sol plan et stable.
• Ne pas placer le subwoofer et les haut-parleurs à proximité d'une forte source de chaleur ou en vue directe des rayons du soleil.
• Lors de l'installation dans une armoire ou dans une étagère fermée : laisser environ 2,5 cm d'espace libre autour du subwoofer afi n que l'air puisse circuler librement et éviter une accumulation de chaleur.
• En cas d'orage, débranchez la fi che de secteur. Les surtensions dues à un coup de foudre peuvent endommager l'appareil tant via l'installation d'antenne que via le secteur.
• En cas d'absence prolongée, les fi ches d'antenne et de secteur doivent également être débranchées.
• La fi che de secteur doit être accessible facilement afi n de pouvoir à tout moment débrancher l'appareil du réseau.
• Installer les câbles de haut-parleurs et d'alimentation électrique de façon à ce qu'il ne puissent pas être endommagés. Le câble d'alimentation électrique ne doit pas être plié ni posé sur une arrête vive, ni être piétiné, ni exposé à des substances chimiques ; cette dernière instruction vaut pour l'ensemble de l'installation. Un câble d'alimentation électrique présentant un défaut d'isolation peut provoquer une électrocution et représente un risque d'incendie ; de ce fait, il doit impérativement être remplacé avant toute poursuite de l'utilisation par un personnel SAV qualifié.
• Lorsque vous débranchez la fi che réseau, ne tirez pas sur le câble mais sur le boîtier de la fi che. Les câbles dans la fi che réseau peuvent être endommagés et entraîner un court-circuit lorsque vous le rebrancherez.
• Les haut-parleurs génèrent des champs magnétiques qui agissent dans l'environnement du boîtier. C'est pourquoi nous recommandons de respecter un écart minimum > 0,5 m avec les appareils sensibles aux champs magnétiques comme p. ex. les téléviseurs CRT, les supports magnétiques de données, etc.

Haut-parleur Satellite

Nous vous recommandons de placer les haut-parleurs Satellite à hauteur de vos oreilles, c.-à-d. à environ 1 mètre au-dessus du sol. Installez-les à l'aide des pieds ou supports muraux disponibles comme accessoires ou bien placez-les sur un meuble ou une étagère à la hauteur recommandée. Afin d'obtenir une restitution sonore spatiale la plus optimale possible, les haut-parleurs frontaux et Surround doivent être placés de manière symétrique par rapport au téléviseur et à votre siège — cf. illustrations des pages suivantes. Si cela n'est pas possible, corrigez alors distance et volume sonore des haut-parleurs via le menu de configuration de haut-parleurs du preceiver ou du récepteur AV.

Subwoofer

Quant au subwoofer, vous pouvez l'installer par terre à l'endroit de votre choix. Nous vous recommandons de le placer dans l'un des coins avant de votre pièce en veillant toutefois à une libre restitution des basses.

La Subwoofer Box peut être placée dans trois positions différentes:

1. Couché sur le sol.

1. Debout sur le sol.

Pour cela, monter les 4 pieds autocollants livrés sur le côté gauche de la Box. En cas de besoin, montez le couvercle du haut-parleur (optionnel) pour protéger celui-ci (disponible dans les magasins spécialisés).

1. Dans le meuble Cube i de Loewe.

Enlever alors les 4 pieds d'appareil et remplacez-les par les 4 pieds autocollants à la face inférieure de la Box. Veiller à ce que le haut-parleur soit positionné exactement au-dessus de l'ouverture de diffusion du Rack.

Attention : ne jamais empêcher la libre circulation de l'air à la partie arrière du subwoofer. Veillez à toujours respecter un écart suffi sant (> 4 cm) par rapport au sol ou au mur.

Veuillez réduire le volume sonore du subwoofer pendant un enregistrement avec un graveur DVD placé dans le rack afi n que cet enregistrement réussisse.

Mise en place

Proposition de disposition Surround (L27xx/SL1xx)

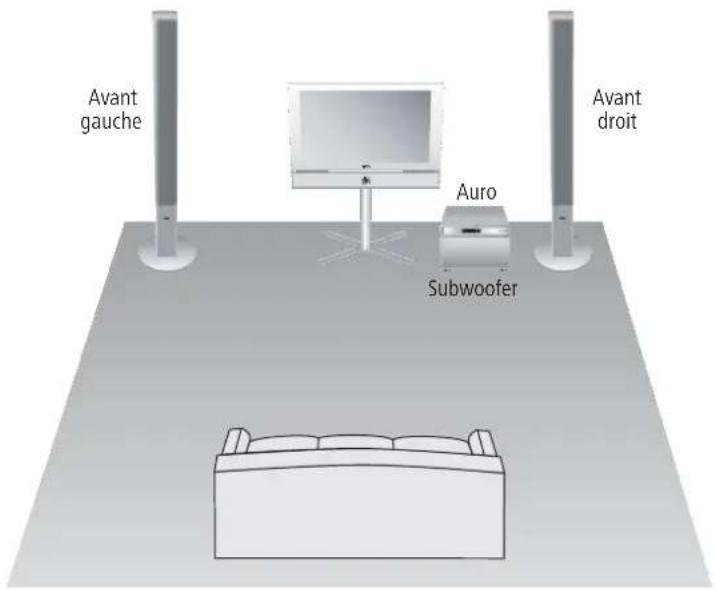

Proposition de disposition Stéréo (L2650)

Le raccordement

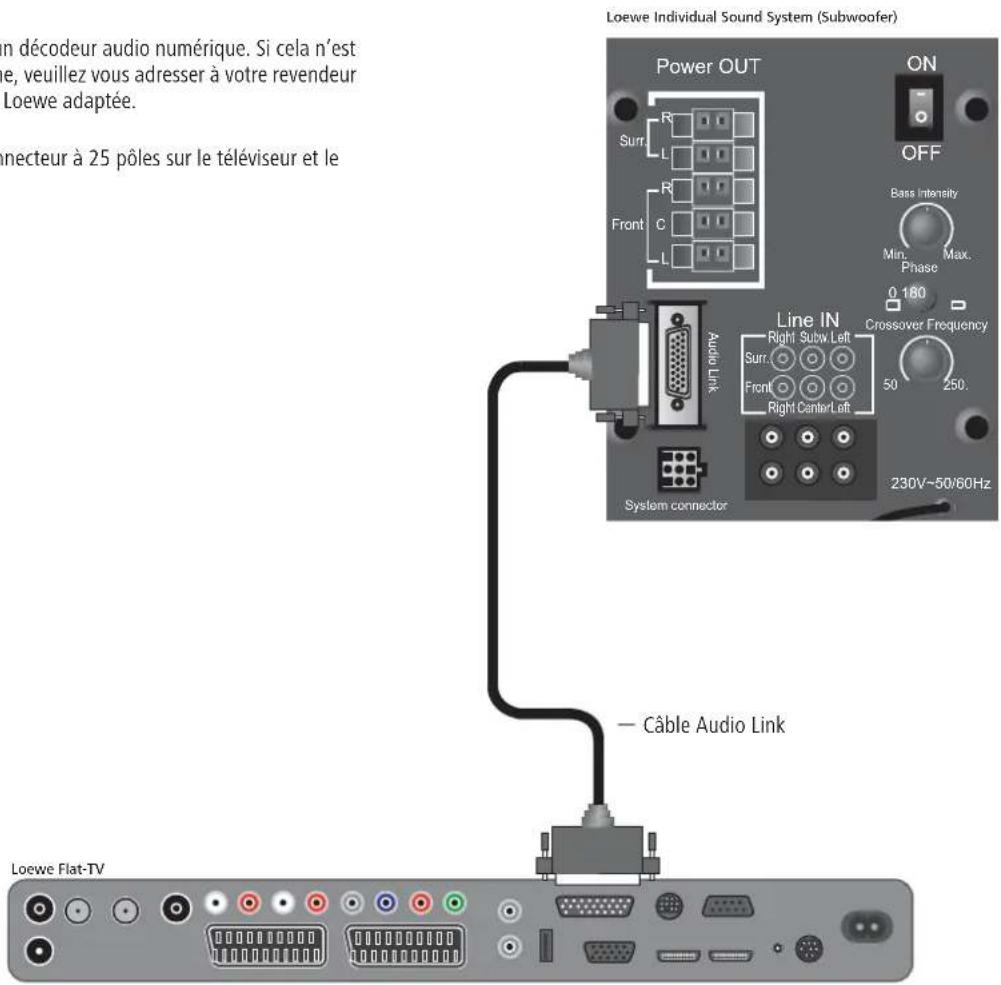

Câblage Téléviseur Loewe Flat-TV (L27xx/SL1xx) – Individual Sound

▶ Le téléviseur doit être équipé d'un décodeur audio numérique. Si cela n'est pas le cas dans la configuration usine, veuillez vous adresser à votre revendeur en lui demandant une extension de Loewe adaptée.

Montez le câble Audio Link avec le connecteur à 25 pôles sur le téléviseur et le subwoofer.

Réalisez les liaisons câblées comme représenté ci-dessus:

- Raccordez Auro à la prise AV2 du téléviseur Flat de Loewe. Branchez Auro à la prise AV2 du téléviseur plat Loewe. Utilisez impérativement un câble Euro-AV par lequel sont reliés tous les contacts.

- Afin d'obtenir une meilleure qualité d'image, utilisez un câble jack à 3 pôles (disponible dans le commerce) et raccordez-le à la prise « COMPONENT VIDEO OUT » de l'Auro et à la prise « SD/HD-COMPONENT IN » du téléviseur. Placez le commutateur « VIDEO OUT SELECTOR » sur la face arrière de l'Auro sur la position « COMP. ».

- Reliez via le câble jack six pôles (disponible dans les magasins spécialisés) le groupe de prises jack « PRE-OUT » de l'Auro avec le groupe de prises jack « Line-IN » ⑨ du subwoofer. Branchez les prises comme suit :

• prise Auro « Preout C » avec prise subwoofer « Line IN Center » ;
• prise Auro « Preout LFE » avec prise subwoofer « Line IN Subw. » ;
• prise Auro « Preout L » avec prise subwoofer « Line IN Front Left » ;
• prise Auro « Preout R » avec prise subwoofer « Line IN Front Right » ;
• prise Auro « Preout SL » avec prise subwoofer « Line IN Surr. Left »;

• prise Auro « Preout SR » avec prise subwoofer « Line IN Surr. Right ».

• Reliez avec le câble à fi che cubique la douille « System connector » ③ du subwoofer et la douille cubique de l'Auro (le côté du câble avec protection anticoque). Les fi ches cubiques sont assurées par un ergot dans la prise. Lorsque vous enlevez la fi che cubique, vous devez d'abord abaisser cet ergot avant de retirer la fi che.

• Pour utiliser le téléviseur comme haut-parleur central, raccordez à l'aide d'un câble jack « AUDIO IN C » sur le téléviseur avec « PRE OUT C » sur le preceiver DVD (la liaison du câble Centre « C » entre l'Auro et l'Individual Sound est supprimée).
• Pour restituer le son du téléviseur via Auro/Individual Sound, raccordez la sortie son numérique du téléviseur « AUDIO DIGITAL OUT » avec l'entrée « DIGITAL IN » de l'Auro à l'aide d'un câble jack.
• Avant d'établir le raccordement L-Link, Auro et le téléviseur doivent se trouver hors tension car sinon, ces appareil ne pourront pas se reconnaître lors de la mise en marche.
• Câble audio jack -> SCART (disponible dans le commerce) avec utilisation du signal de composant et du téléviseur comme « haut-parleur central ».

Le raccordement

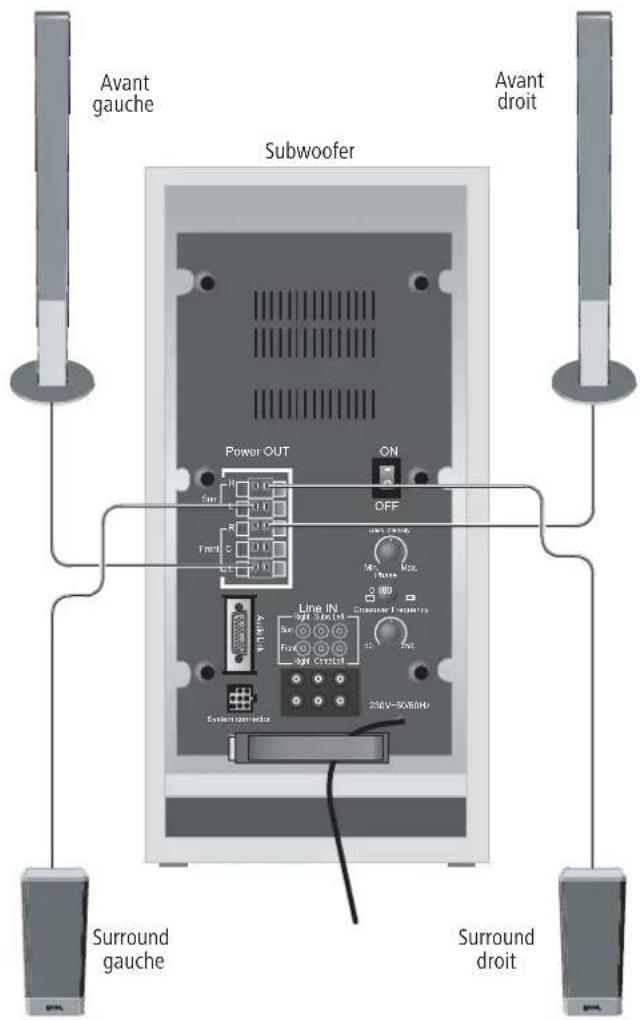

Raccorder les haut-parleurs au subwoofer

Haut-parleur Satellite

Introduisez le câble du haut-parleur dans le trou du couvercle du haut-parleur ci-joint (A). L'un des deux brins du câble du haut-parleur (C) porte une marque noire. Reliez ce brin marqué de noir à la borne noire du subwoofer ① (Pour le schéma de raccordement, cf. l'illustration à droite) ainsi qu'à la borne noire (B) du haut-parleur. Reliez les conducteurs ne portant aucun marquage aux bornes rouges. Enfoncez de nouveau le couvercle (A) sur le haut-parleur satellite.

Haut-parleur Stand

Déposez le haut-parleur Stand avec précaution sur un support rembourré. Dévissez les deux vis de bornes (B) dans le sens inverse des aiguilles d'une montre jusqu'à ce que les ouvertures des bornes soient visibles. Reliez le brin marqué en noir du haut-parleur respectivement à la borne noire du subwoofer ① (schéma de raccordement, voir illustration à droite) et à la borne noire (B) du haut-parleur. Reliez les conducteurs ne portant aucun marquage aux bornes rouges.

Placez les haut-parleurs comme indiqué aux pages 26 à 27 ou bien montez le haut-parleur Satellite au mur avec le support mural ou bien sur le Stand livré en option, comme décrit dans la notice de montage jointe.

Assurer tous les câbles dans le support

Ouvrez la bride de fi xation de câble ④ située en bas du subwoofer, passez-y tous les câbles et refermez-la. Tous les câbles sont ainsi fi xès.

Raccorder le subwoofer au réseau

Branchez la fi che de réseau du subwoofer sur une prise 230 V courant alternatif.

Mise en service et utilisation

Avant d'entamer la mise en service et les réglages, s'assurer que tous les câbles sont correctement raccordés.

Mise en marche / Arrêt du subwoofer

L'interrupteur ON/OFF ⑤ vous permet de mettre en marche l'installation de haut-parleurs Individual Sound en le plaçant sur la position « I — ON ». Si le subwoofer est raccordé comme décrit à la page 28 à 29, vous n'avez alors plus besoin de mettre en marche et de couper le subwoofer de manière séparée. Après la première mise en route du subwoofer, il sera alors automatiquement mis en marche et arrêté avec le téléviseur Loewe et le preceiver Auro de Loewe.

Réglages sur le téléviseur Loewe

Inscrivez les nouveaux appareils en suivant la procédure visée dans la notice d'utilisation de votre téléviseur Loewe à la section « Utilisation d'appareils supplémentaires » / « Appareils externes ».

Réglages sur le preceiver Auro de Loewe

Effectuez les réglages de haut-parleur nécessaires sur votre preceiver Auro de Loewe conformément à la procédure visée dans la notice d'utilisation de l'Auro à la section « Première mise en service — Réglage du système de haut-parleurs ».

Inverseur de phase/Intensité des basses

L'inverseur de phase ⑦ « Phase » et le bouton de réglage ⑥ « Bass Intensity » vous permettent d'optimiser la restitution des basses.

Nous vous recommandons ici de procéder comme suit :

• Si le subwoofer se trouve dans un coin de la pièce, réglez le bouton sur « Min. »
• Si le subwoofer se trouve contre un mur, réglez le bouton sur la position centrale.
• Si le subwoofer se trouve au milieu de la pièce, réglez le bouton sur « Max. »
• Lancez alors une lecture DVD p. ex. et sélectionnez un titre comprenant une forte proportion de basses.
• Faites actionner l'inverseur de phase par une autre personne tandis que vous écoutez la restitution depuis votre siège.
• Décidez vous-même quel réglage donne la meilleure restitution des basses.
• Le cas échéant, réglez l'intensité des basses selon vos besoins.

Régler la fréquence seuil

Avec le régulateur « Crossover Frequency » ^8 , vous pouvez régler la fréquence seuil pour la restitution des basses en fonction des haut-parleurs raccordés, entre 50 Hz et 250 Hz. Pour le système audio de Loewe, le régulateur doit être configuré sur 250 Hz car la fréquence seuil sera pilotée dans les sources audio de Loewe (TV/Auro).

Couvercle de protection du subwoofer

Après avoir procédé aux réglages dans l'option « Mise en service et utilisation », remettre en place le couvercle sur la face arrière du subwoofer.

Caractéristiques techniques

Subwoofer

Dimensions subwoofer en cm L 43 x H 24,4 x P 35,5

Poids du subwoofer en kg 12,6

Etages de sortie numériques 6 canaux

Principe 1 voie Bassrefl ex, active

Equipement 1x basse 200 mm

Puissance Subwoofer 100 (Sinus) /150 Watt (max. musique)

Canaux Satellite 50 (Sinus) / 65 Watt (max. musique)

Alimentation électrique 220 – 240 Volt

Puissance consommée max. 250 Watt

Puissance consommée nominale 50 Watt

Puissance consommée en veille < 0,5 Watt

Intensité des basses ±12 dB

Plage de transmission 38 Hz–250 Hz ± 3dB

Inverseur de phase oui

Interrupteur d'alimentation oui

Lien système Audio Link 25-pol D-Sub

cubique 9 pôles JST

Haut-parleur Satellite

Dimensions du haut-parleur Satellite en cm avec/sans pied

L 6,2 H 15 x P 6,2 / pied ∅ 20 x H 100,5

Poids du haut-parleur Satellite en cm avec/sans pied 0,7 / 3,3

Principe 3 voies

Equipement 2 x large bande, membrane papier, ∅ 55 mm

Puissance 50 W (Sinus) / 50 W (max. musique)

Impédance 8 Ohm

Plage de transmission 160 Hz–20 kHz - 6dB

Pression acoustique 86 dB spl (1w/m)

Haut-parleur Stand

Dimensions du haut-parleur Stand en cm ∅ 26 x H 112,5

Poids du haut-parleur Stand en kg 11,5

Principe 3 voies Bassrefl ex, disposition d'Appolito

Equipement 2 x basse 80 mm, membrane papier

2 x large bande 80 mm, membrane papier

1 x tweeter, calotte tissu à revêtement, ∅ 33 mm

Puissance 75W (Sinus) / 120W (max. musique)

Impédance 4 -8 Ohm

Plage de transmission 65 Hz–22 kHz - 6dB

Pression acoustique 84 dB spl (1w/m)

Notice

Loewe Opta GmbH est une société anonyme de droit allemand dont le siège se trouve à Kronach.

Téléphone : + 49 (0)9261 / 99-0

Télécopie : + 49 (0)9261 / 99-500

Courriel : [e-mail]

Registre du Commerce : Tribunal d'Instance Coburg, N° HRB 42243

Numéro d'identification TVA intracommunautaire : DE 193216550

Numéro d'enregistrement WEEE : DE 41359413

Date de rédaction 06.10. 8. édition

© Loewe Opta GmbH, Kronach

Tous droits réservés, y compris ceux de la traduction.

Des modifications de design et des caractéristiques techniques peuvent être apportées sans avis préalable.

Indice

Benvenuti 34

67014 Strasbourg Cédex, France

Tel +33 - 3-88 79 72 50

Fax +33 - 3- 88 79 72 59

Email: [e-mail]

FIN

Karevox Oy

Museokatu 36

00100 Helsinki, Finland

Tel +358 - 9 44 56 33

Fax +358 - 9 44 56 13

Email: [e-mail]

GB

Loewe UK Limited
