Producttype	WLAN-module
Merk	Miele
Model	XKM 3100 W
Compatibiliteit	Miele-apparaten: ovens, vaatwassers, koffiemachines, drogers, wasmachines, enz.
Functies	WLAN-verbinding, LED-indicator, WPS/Reset-knop
Verbindingsmethoden	Via de Miele@mobile-app of WPS
Voeding	Via het gastapparaat
Veiligheid	Conform de Europese richtlijn 1999/5/EG
Repareerbaarheid	Niet repareerbaar, vervanging door origineel Miele-onderdeel
Inhoud van de doos	WLAN-module XKM 3100 W, installatie- en montagehandleiding
LED - Normale toestand	Groen knipperend: verbinding tot stand gebracht en gegevensoverdracht
LED - Geen verbinding	Geel brandend vast
LED - WPS-verbinding	Afwisselend rood/geel/groen knipperen
WPS-knop	Kort indrukken om WPS-verbinding te starten
Reset-knop	Lang indrukken (≥10s) om fabrieksinstellingen te herstellen
Bedrijfstemperatuur	Afhankelijk van het gastapparaat
Toegestane luchtvochtigheid	Afhankelijk van het gastapparaat
Gewicht	Ongeveer 50 g
Afmetingen (ongeveer)	Ongeveer 5 x 3 x 1 cm
Installatie	In het daarvoor bestemde compartiment plaatsen tot de klik
Netstroom uitschakelen	Het gastapparaat loskoppelen vóór installatie

Veelgestelde vragen - XKM 3100 W MIELE

Hoe installeer ik de WLAN-module XKM 3100 W in mijn Miele-wasmachine?

Schakel vóór installatie het apparaat uit en trek de stekker uit het stopcontact. Verwijder de sticker van de modulebehuizing, plaats de module tot de klik. Plaats het apparaat terug en sluit het weer aan. De module is na ongeveer een minuut actief.

Welke Miele-apparaten zijn compatibel met deze module?

De module is compatibel met ovens, combimagnetrons, stoomovens, vaatwassers, koffiemachines, drogers, wasmachines en wasdroogcombinaties van Miele uit de in de handleiding aangegeven series.

Hoe verbind ik de module via WPS?

Zet het apparaat aan, druk kort op de knop van de module. De LED knippert rood/geel/groen. Activeer de WPS-functie op uw router binnen 120 seconden. De LED wordt bij succes continu groen.

Hoe verbind ik de module via de Miele@mobile-app?

Download de Miele@mobile-app op uw smartphone. Open de app, selecteer 'Nieuw Miele-apparaat toevoegen'. Volg de instructies. U hebt de naam van het WLAN-netwerk, het wachtwoord en het productienummer van het apparaat nodig.

Wat moet ik doen als de LED continu geel blijft?

Een continu gele LED geeft aan dat de module klaar is maar er geen WLAN-verbinding tot stand is gebracht. Controleer de instellingen van uw router en probeer de verbinding opnieuw via WPS of de app.

Hoe reset ik de module naar fabrieksinstellingen?

Houd de knop van de module minstens 10 seconden lang ingedrukt. De LED knippert om de reset te bevestigen. Alle instellingen worden gewist.

Is de module repareerbaar bij een storing?

Nee, de module mag niet worden gerepareerd. Hij moet worden vervangen door een origineel Miele-onderdeel.

Waar bevindt de modulebehuizing zich op een Miele-wasmachine?

Raadpleeg de installatiehandleiding van uw wasmachine. Over het algemeen bevindt de behuizing zich aan de achterzijde of in een toegankelijk compartiment. Bij inbouwapparaten kan het nodig zijn het apparaat te demonteren.

Verbruikt de module elektriciteit?

De module wordt gevoed door het gastapparaat. Het verbruik is verwaarloosbaar.

Kan ik deze module gebruiken met een 5 GHz draadloze router?

De module ondersteunt 2,4 GHz WLAN-netwerken. Controleer of uw router op deze band uitzendt. WPS moet ook compatibel zijn.

GEBRUIKSAANWIJZING XKM 3100 W MIELE

Veiligheidsinstructies en waarschuwingen 67

Een bijdrage aan de bescherming van het milieu 69

Beschrijving en montage van de module 70

Inhoud van de doos. 70

Beschrijving van de module 70

Montage van de WLAN-module in Miele-apparaten 70

Positie van de moduleschacht: 71

Oven 71

Oven met magnetron 71

Stoomoven 71

Afwasaetaat 72

Koffieautomaat 72

Droogautomaat 72

Deze WLAN-module voldoet aan de geldende veiligheidsvoorschriften. Onjuist gebruik kan persoonlijk letsel of beschadigingen tot gevolg hebben.

Lees deze montage- en installmentiehandleiding voordat u de WLAN-module.gaat installereren. In de handleiding staan belangrijke aanwijzingen voor het installereren van de WLAN-module. Dit is beter voor uzelf en zo voorkomt u schade aan de module en de apparaten.

Bewaar deze montage- en installmentiehandleiding en geef deze door aan een volgende eigenaar.

Deze handleiding beschrijft de functies van de WLAN-module.

Efficient gebruik

De WLAN-module dient uitsluitend voor het make van een WLAN-verbindingCUSen een Miele-apparaat en een WLAN-network binnen een gebouw.

Beschikbaarheid

De door de WLAN-module ondersteunde WLAN-technologie kan tijdelijk of helemaal gestoord zich. Daarom zich de aangeboden functies Niet alkijd gegardeerd beschikbaar. Het bereik van de verbinding kan door middel van een gangbare WLAN-repeater uitgebrecht worden. Deze is verkrijgbaar bij de Miele-vakhandelaar of bij Miele zich.

EU-conformiteit

Hiermee verklaart Miele dat de WLAN-module voldoet aan de basiseisen en de andere relevante voorschriften die in richtlijn 1999/5/EG worden genoemd. Een volledige conformiteitsverklaring(Intt u aanvragen op het adres dat anschter in deze handleiding staat.

Controller voor de installmente of de WLAN-module zichtaar aan de buitenkant beschadigd is. Installer en gebruik de WLAN-module Niet, als deze beschadigd is.
Vergelijk voórdat u de WLAN-module aansluit de aansluitgegevens (zekering, spanning en frequentie) op het typeplaatje met die van het elektriciteitsnet. Deze要去en beslist overeenkomen. Raadpleeg bij twijfel een elektricien.
Een defecte WLAN-module mag nicht worden gerepareerd. De module mag alleen worden verrangen door een origineel Miele-onder-deel.
De WLAN-module is alleen dan spanningsvrij als:

• de stekker uit de contactdoos is getrokken of
• de desbetreffende zekering van de huisinstallatie isuitgeschakeld of
• de desbetreffende zekering van de huisinstallatie er helemaal uit-gedraaid is of
• de aardlekschakelaar in werkung treedt.

Maak de Miele-apparaten spanningsvrij, als u de WLAN-module gaat in- of uitbouwen.

Het verpakkingsmaterial

De verpakking beschermt het apparaat gegen transportschade. Het verpakkingsmaterial is uitgekozen met het oog op een zo gering möglichke belasting van het milieu en de möglichkheden voor recycling.

Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard en wordt er minder afval geproduerd. Uw vakhandelaar neemt de verpakking in het algemeen terug.

Het afdanken van een apparatus

Oude elektrische en elektronische apparaten bevatten meestal nog waardevolle materialen. Ze bevatten darüber ook schadelijke stoffen die nodig zich geweest om de apparaten goed en veilig te latent functioneren. Wanneer u uw ou-de apparaat bij het gewone afval doet of er op een andere manier nicht goed mee omgaat,+kunnen deze stoffenschadelijk zich voor de gezondheid en het milieu.

Verwijder uw oude apparaat dan ook nooit samen met het gewone afval, maar lever het in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur. Vraag uw handeelaar indien nodig om inlichtingen.

Het afgedankte apparaat moet buiten het bereik van kinderen worden opgeslagen.

Inhoud van de doos

-WLAN-moduleXKM3100W
- Montage- en installmentehandleiding

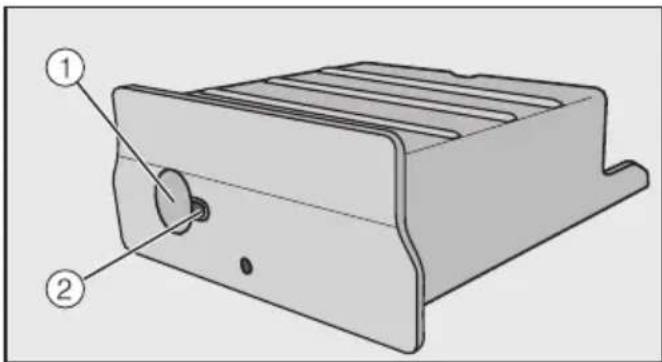

Beschrijving van de module

① Toets

Deze toets heeft twee functies.

- WPS Push Button

Als u hier kort op drukt, start de WPS-aanmelding.

- Reset-toets

Als u hier langer op drukt (minstens 10 seconden), worden de WLAN-module maar de fabrieksinstellungen gereset.

② LED

Geeft door te knipperen aan hoe de module functioneert.

- Geel continu, groen UIT

De WLAN-module is maar voor gebruik / geen verbinding met het WLAN-network.

- Geeluit, groen knippert

Normaal gebruik / Verbinding met het netwerk en datatransmissie.

- Geel/groen/rood knipperen afwisseled

WPS-aanmelding loopt.

Montage van de WLAN-module in Miele-apparaten

De WLAN-module kan alleen in de vol-gende apparaten gemonteerd worden:

• oven, oven met magnetron vanaf H 6XXX (B, BP, BM, BPX, BMX)
• stoomoven, stoomoven met magnetron, stoomoven met oven vanaf DG 6XXX, DGM 6XXX en DGC 6XXX
• koffieautomaat vanaf CVA 6XXX
• afwasautomaat vanaf G 6XXX
  -droger vanaf T1
• wasautomaat vanaf W1
• was-droogautomaat vanaf WT1

Maak het apparaat spanningsvrij voordat u de WLAN-module monteert.

U moet zonder problemen bij de modu- leschacht kunnen komen. Inbouwapparaten moeten weeer uitgebouwd worden om bij de moduleschacht te kuren komen. Lees de gebruiksaanwijzing of demontagehandleiding van het apparaat.

• Verwijder de sticker (indien aanwezig) van de moduleschacht.
  Schuif de WLAN-module in deschacht totdat u hoor dat deutsche vastklikt.

Als u het apparaat met WPS-aanmeling met de WLAN-router wilt verbinden, moet de toets van de WLAN-module bereikbaar blijven.

Bouw het apparaat weer in.
Sluit het apparaat weeer op het elektriciteitsnet aan.

Na ca. een minuut is de WLAN-module actief.

Positie van de moduleschacht:

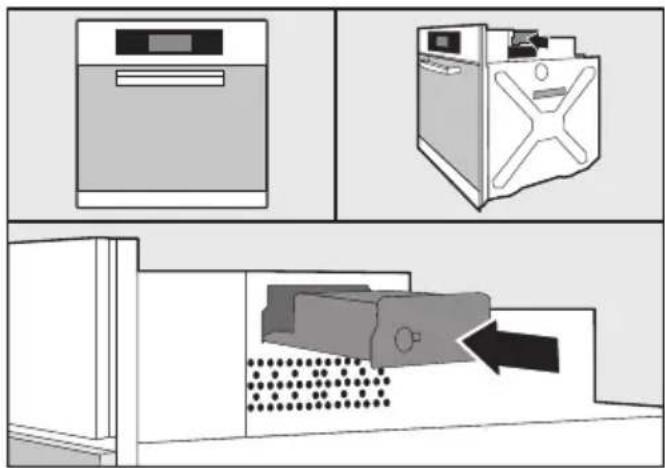

Oven

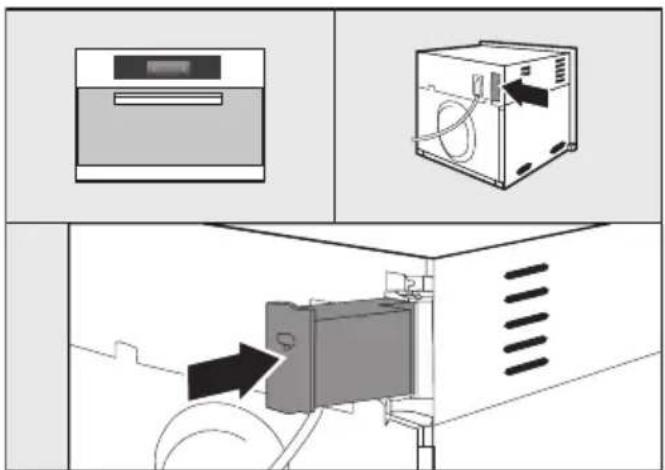

Oven met magnetron

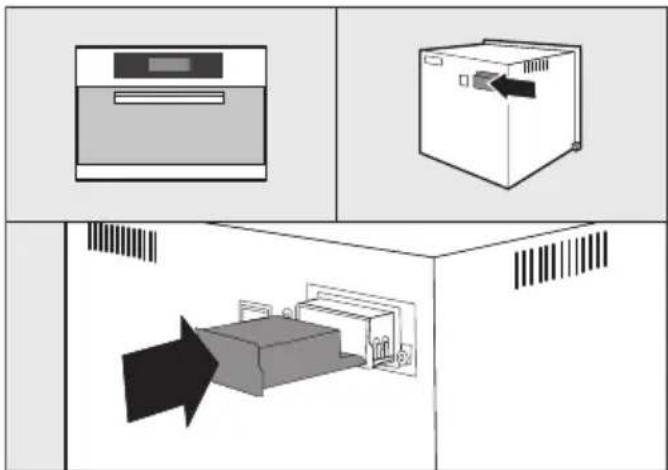

Stoomoven

nl - Beschrijving en montage van de module

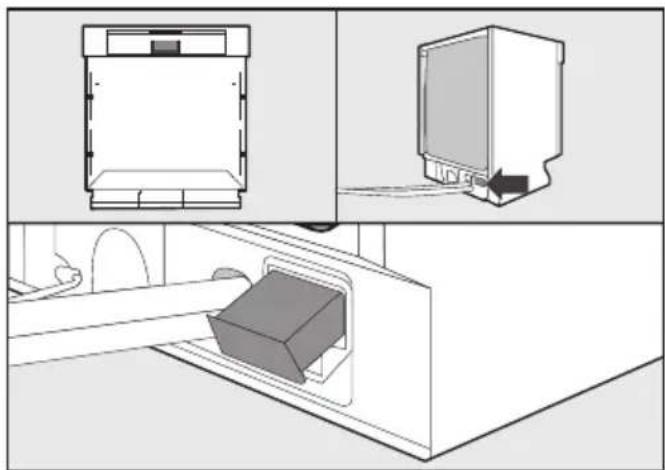

Afwasautomaat

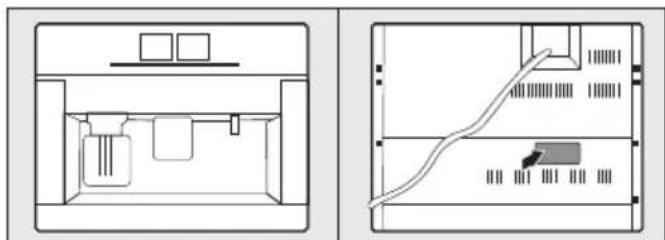

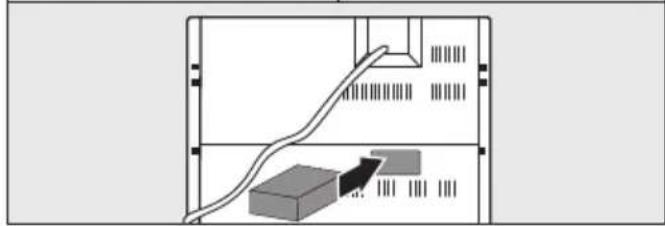

Koffieautomaat

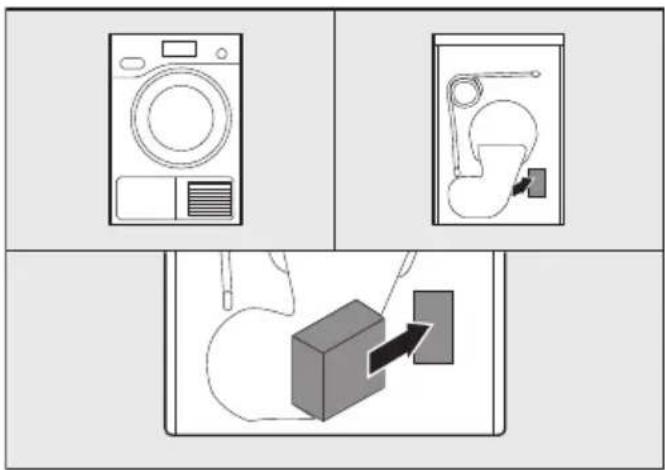

Droogautomaat

Als u de WLAN-module in het apparaat geinstalleerd heeft, moet het apparaat bij een lokaal WLAN-network aangemeld worden. Dat kan op twee manie- ren:

1. Aanmelding per app

Miele@mobile app installeren

Het besturingsystem van uw mobiele apparaat (smartphone/tablet)要去 minstens over versie iOS 8^® of Android 4.4TM beschikken.

De bij de WLAN-module behorende app "Miele@mobile" kurz u Gratis in de desbetreffende App Stores verkrijgen.

Zoek de app Miele@mobile in de App Store® of in Google Play™.

• Installer de app op uw mobiele apparaat.

Voor de aanmeling via de app dient u te beschikken over:

1. een mobiel apparaat waarop de Miele@mobile app geinstalleerd is
2. de naam van uw lokale WLAN-network en het bijbehorende wacht-woord
3. het serienummer van uw Miele-apparaat (dit staat op het typeplaatje; zie gebruiksaanwijzing van het apparaat)

Schakel het apparatus in.

Start de Miele@mobile app.
Kies Nieuw Miele-apparaat toevoegen.
Volg verder de aanwijzingen in de app.

2. Aanmelding met WPS

Hiervoor要去uwWLAN-rotuerWPS-ondersteuninghebben.

Schakel het apparatus in.
Druk even op de toets van de WLAN-module.
- De LED gaat rood / geel / groen knipperen.
Schakel binnen 120 seconden de functie "WPS" op uw WLAN-router in.

Als de WPS-aanmelding geslaagd is, is de LED groen verlicht.

Tip: Bij enkele apparatenkestu de WPS-functie via de instelling "Miele@home"activeren. Meer informatie hierover vindt u in de gebruiksaanwijzing van het apparaat.

Denk eraan, dat de WPS-aanmelding slechts 120 seconden ingeschakeld is.
