GEBRUIKSAANWIJZING KDSH9102 JVC

Denk aan de veiligheid....

• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.

• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten.

Temperatuur binnen de auto.... Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt. Het apparaat terugstellen Druk vervolgens met een pen of dergelijk voorwerp op de terugsteltoets op de bedieningspaneel. De ingebouwde microcomputer wordt hierdoor teruggesteld. Opmerking: De geheugeninstellingen—zoals de voorkeurzenders en de geluidsinstellingen—zullen eveneens gewist worden. LET OP: Steek NOOIT uw vinger tussen het bedieningspaneel en de apparaat aangezien u het risico loopt vast te komen zitten en u zichzelf zeer doet. (Zie bladzijde 52). 56 M T/P MODE Opmerking: Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen. Plaats en afbeelding van labels Benaming/Spanningslabel Onderpaneel van het hoofdapparaat

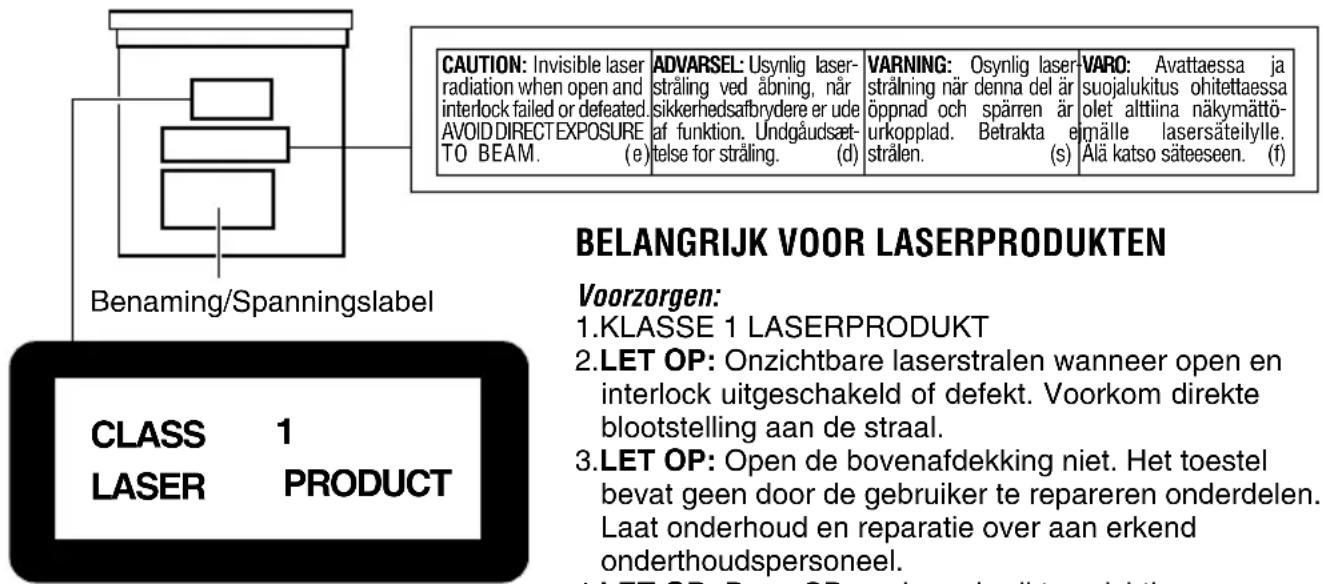

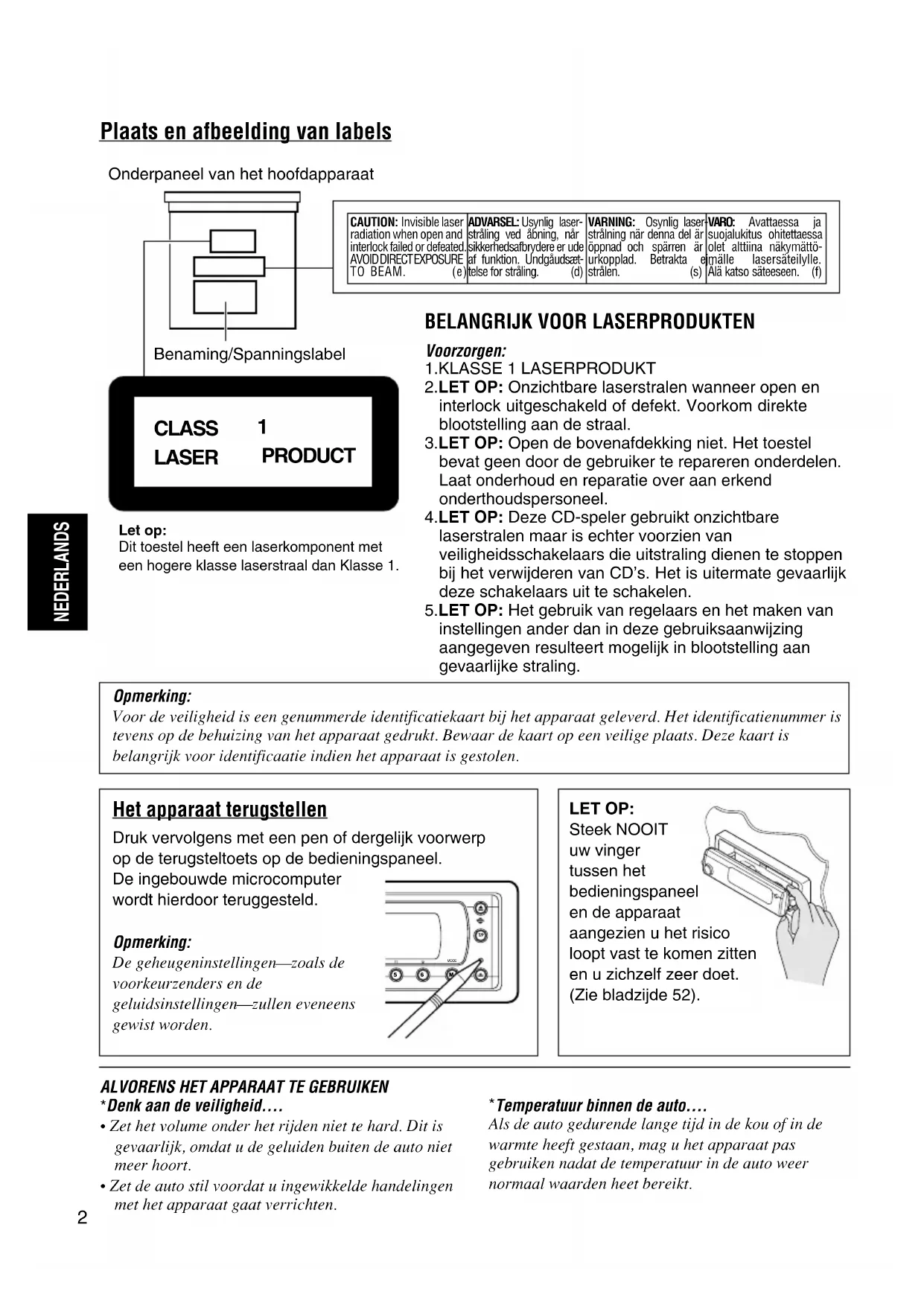

BELANGRIJK VOOR LASERPRODUKTEN

Voorzorgen: 1.KLASSE 1 LASERPRODUKT 2.LET OP: Onzichtbare laserstralen wanneer open en interlock uitgeschakeld of defekt. Voorkom direkte blootstelling aan de straal. 3.LET OP: Open de bovenafdekking niet. Het toestel bevat geen door de gebruiker te repareren onderdelen. Laat onderhoud en reparatie over aan erkend onderthoudspersoneel. 4.LET OP: Deze CD-speler gebruikt onzichtbare laserstralen maar is echter voorzien van veiligheidsschakelaars die uitstraling dienen te stoppen bij het verwijderen van CD’s. Het is uitermate gevaarlijk deze schakelaars uit te schakelen. 5.LET OP: Het gebruik van regelaars en het maken van instellingen ander dan in deze gebruiksaanwijzing aangegeven resulteert mogelijk in blootstelling aan gevaarlijke straling. Let op:Dit toestel heeft een laserkomponent met een hogere klasse laserstraal dan Klasse 1. CLASS LASER

PRODUCT CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)ADVARSEL: Usynlig laser-stråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgåudsæt-telse for stråling. (d)VARNING: Osynlig laser-strålning när denna del är öppnad och spärren ärurkopplad. Betrakta ejstrålen. (s)VARO: Avattaessa jasuojalukitus ohitettaessaolet alttiina näkymättö-mälle lasersäteilylle.Älä katso säteeseen. (f) NL02-06SH9101[E_EX]f.p65 2/26/2003, 10:01 AM23 NEDERLANDS INHOUDSOPGAVE Hartelijk dank voor d e aanschaf van dit JVC-product! Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten. Het apparaat terugstellen ............................. 2

Afstemmen op een voorkeuzezender ........ 13 Veranderen van het displaypatroon ........... 14

HET GEBRUIK VAN RDS................... 15

Wat u kunt doen met RDS ......................... 15 Andere nuttige RDS-functies en het maken van aanpassingen ....................... 20

GEBRUIK VAN DE CD-SPELER ........... 22

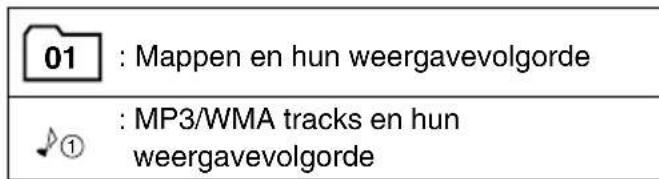

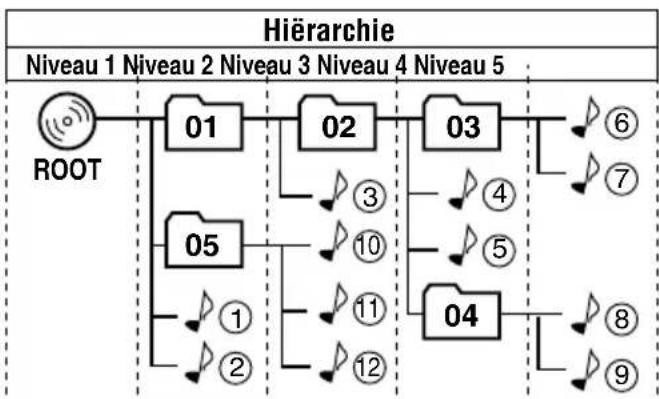

Meer over MP3-discs en WMA-discs ......... 22 Weergave van een disc ............................. 22 Opzoeken van een bepaald gedeelte in een track .................................................. 24 Opzoeken van een track op een disc ......... 25 Opzoeken van een map van een disc ........ 26 Kiezen van een map en een track met gebruik van de naamlijsten ...................... 28 Kiezen van de weergavefuncties ...................

Voorkomen van het uitwerpen van een disc ....

Veranderen van het displaypatroon ........... 31

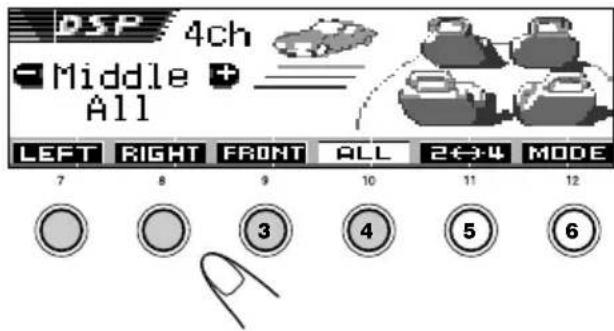

GEBRUIK VAN DSP ........................ 32

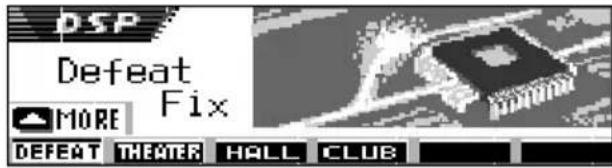

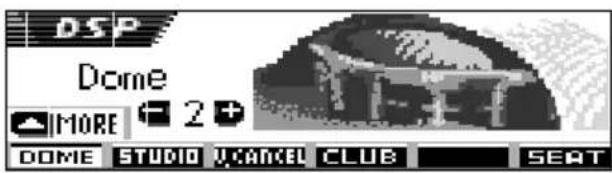

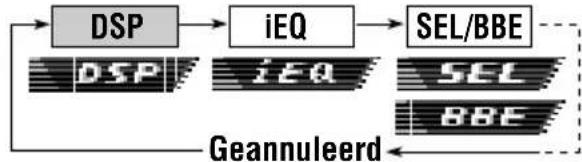

Kiezen van de DSP-functies ...................... 32

GEBRUIK VAN DE EQUALIZER ........... 35

Kiezen van de reeds vastgelegde geluidsfuncties (iEQ: Intelligente Equalizer)

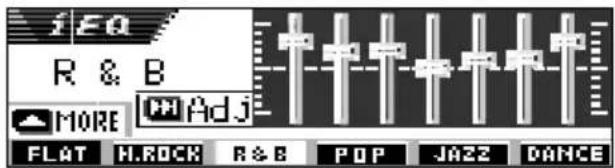

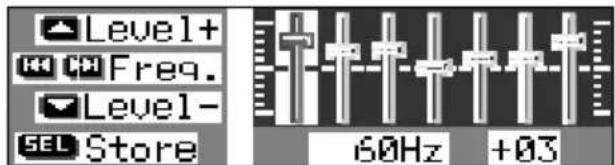

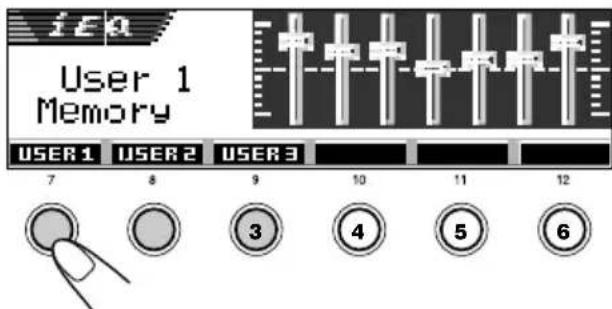

• Vastleggen van uw eigen geluidsinstellingen p. 36
• LET OP bij het instellen van het volume: Bij CD’s is in vergelijking tot andere geluidsdragers nauwelijks sprake van achtergrondruis. Wanneer het volume van bijvoorbeeld de tuner wordt aangepast, kan het gebeuren dat de luidsprekers door de plotselinge toename van het geluid beschadigd raken. Draai het volume daarom voordat u een CD afspeelt eerst terug en pas het geluid daarna aan uw wensen aan. GELUIDSINSTELLINGEN p. 37

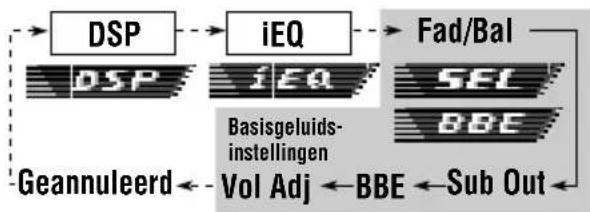

• Maken van de basisgeluidsinstellingen p. 37
• GRAFISCH DISPLAYS p. 39

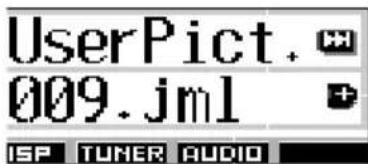

• Downloaden van beelden en animaties p. 40

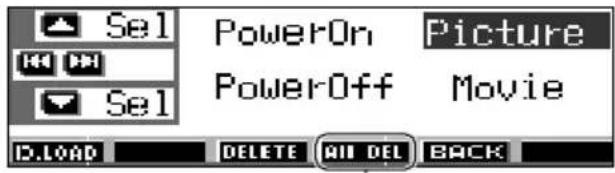

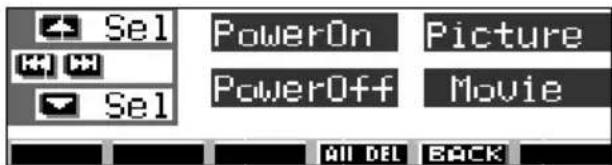

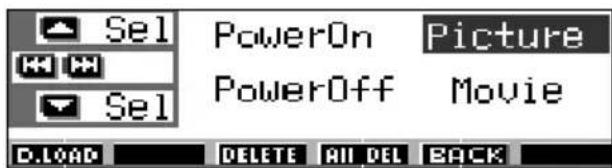

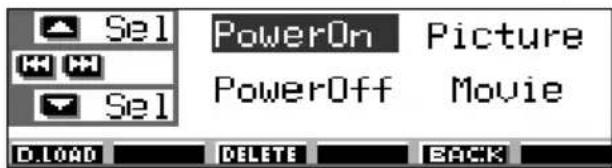

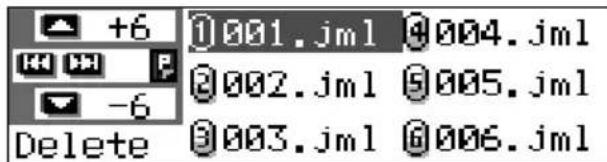

• Wissen van ongewenste bestanden p. 42
• Activeren van de beelden en animaties die u heeft gedownload p. 44

ANDERE BELANGRIJKE FUNCTIES ...... 46

• Veranderen van de algemene instellingen (PSM) p. 46

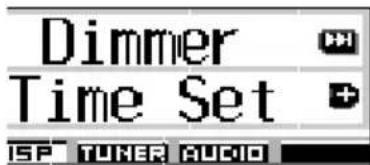

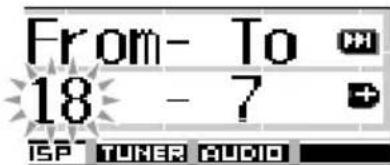

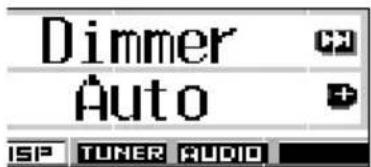

• Kiezen van de dimmerfunctie p. 50

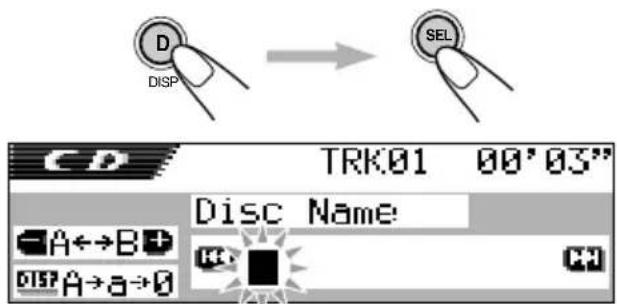

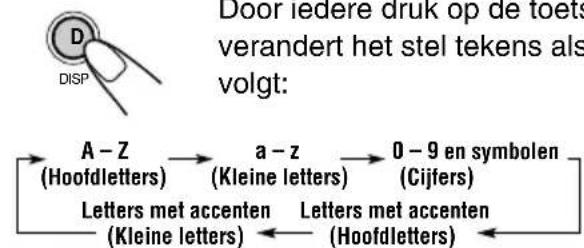

• Invoeren van namen voor bronnen p. 51

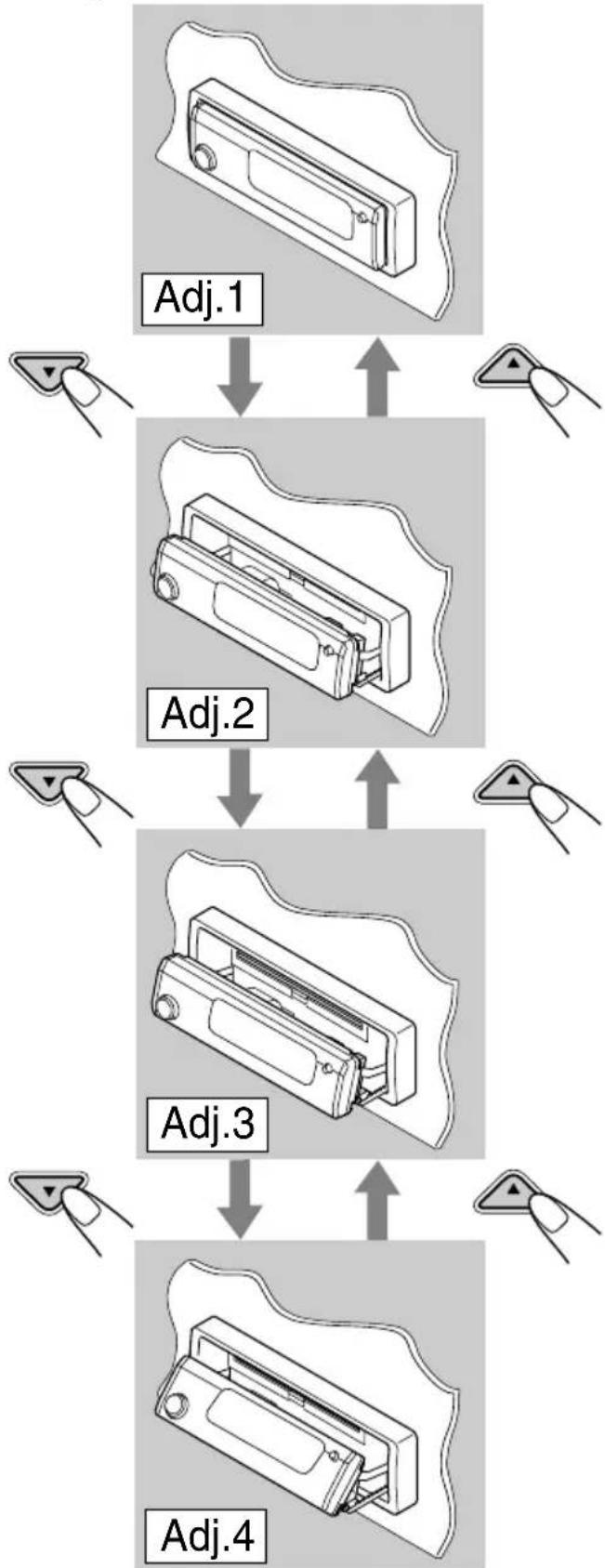

• Veranderen van de hoek van het bedieningspaneel p. 52

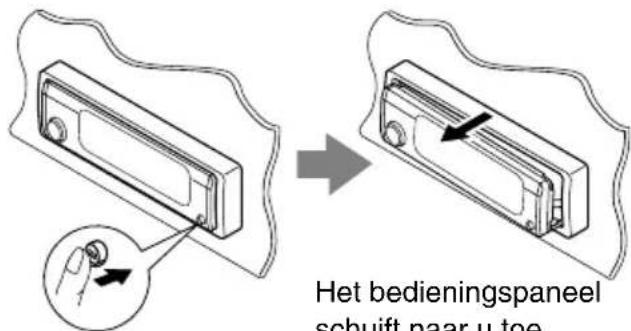

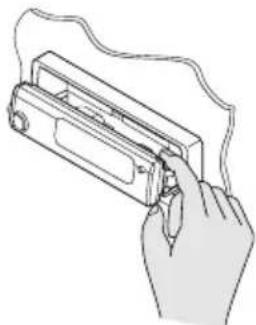

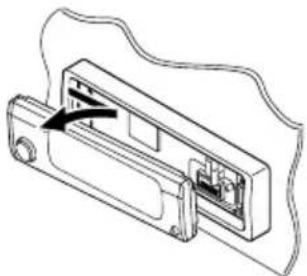

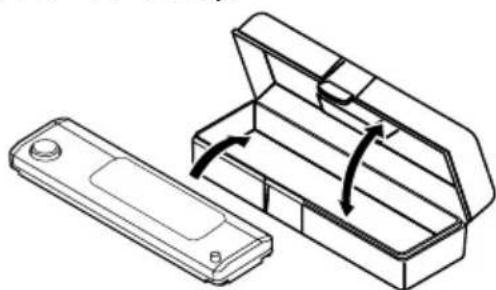

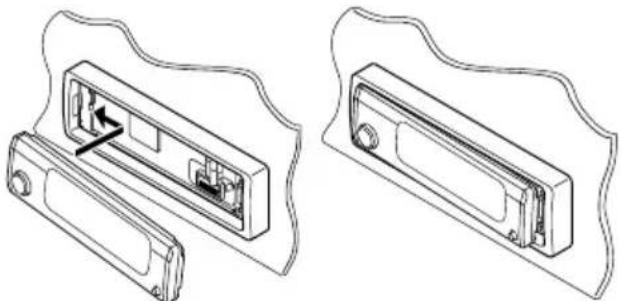

• Bedieningspaneel verwijderen p. 53

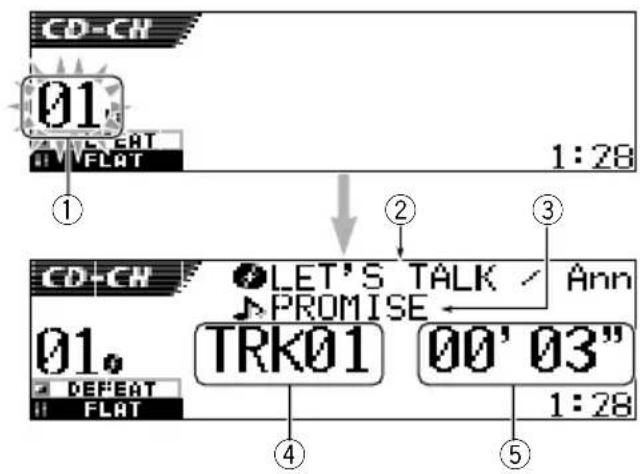

GEBRUIK VAN DE CD-WISSELAAR ...... 54

CD’s afspelen ............................................. 54 Opzoeken van een map van de disc .......... 57 Kiezen van een disc/map/track met gebruik van de naamlijsten .....................................

Kiezen van de weergavefuncties ...................

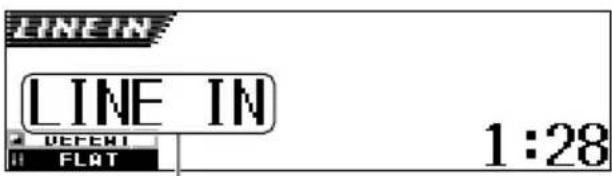

COMPONENT .............................. 61 Weergave van een extern component ....... 61

BEDIENING VAN DE DAB-TUNER ........ 62

Afstemmen op een ensemble en op een van de services ....................................... 62 DAB-frequenties in het geheugen opslaan ....

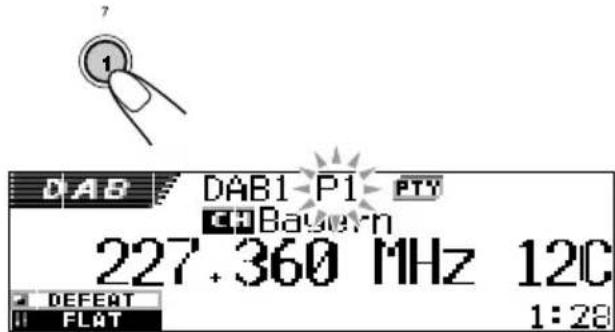

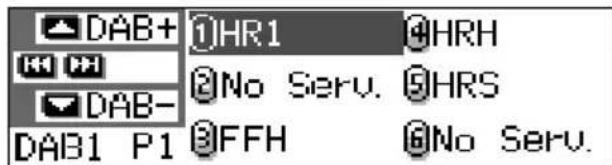

Afstemmen op een opgeslagen DAB-service...

• Wat kunt u nog meer met DAB doen? p. 66

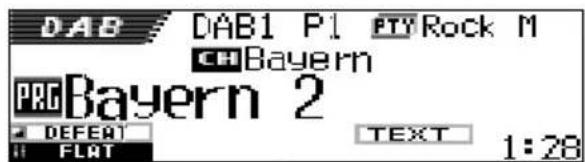

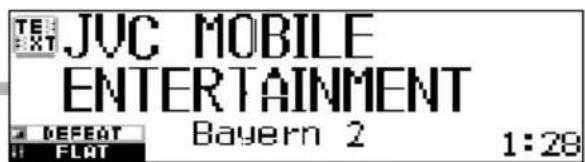

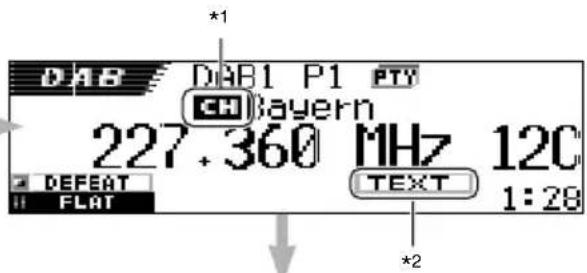

• Veranderen van het displaypatroon p. 70
• EXTRA INFORMATIE p. 71
• PROBLEMEN OPLOSSEN p. 72
• ONDERHOUD p. 74
• Omgaan met discs p. 74
• SPECIFICATIES Let op: Indien de temperatuur in de auto onder 0°C is, wordt de beweging van de animatie en het rollen van de tekst op het display gestopt om wazige aanduidingen te voorkomen. (LOW TEMP.) verschijnt op het display. De aanduidingen zullen weer normaal zijn zodra de temperatuur in de auto is gestegen en het toestel op bedrijfstemperatuur is. NL02-06SH9101[E_EX]f.p65 2/26/2003, 10:01 AM34 NEDERLANDS p. 75

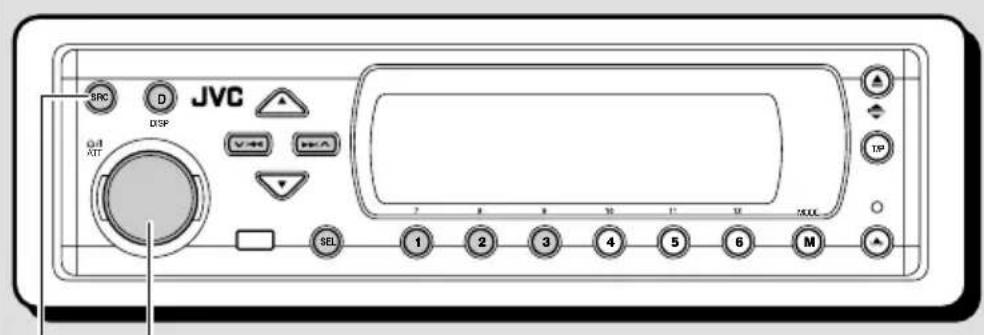

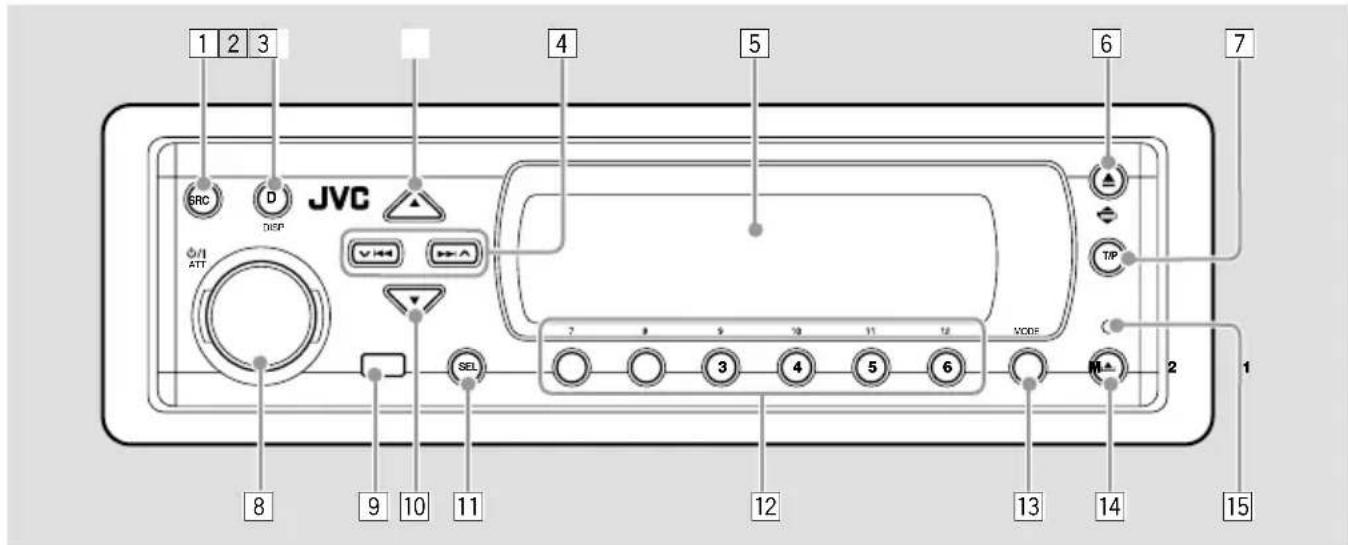

PLAATSING VAN DE TOETSEN

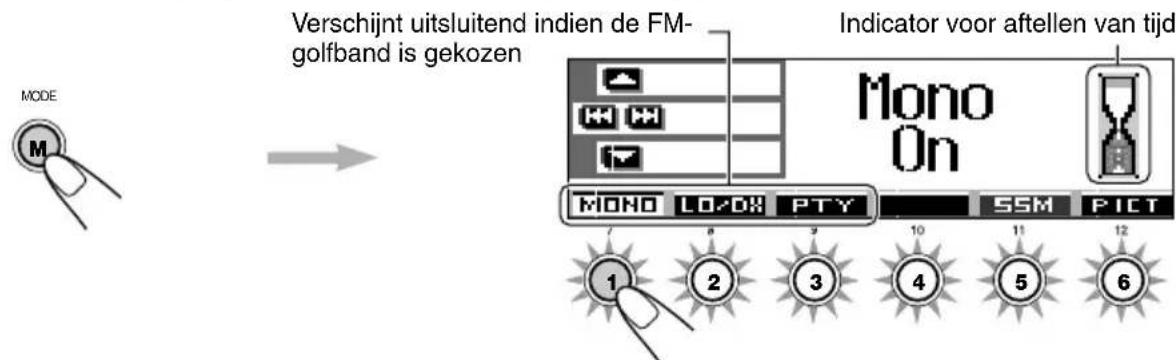

Bedieningspaneel Verlichting-navigatie voor eenvoudige bediening: Door een druk op MODE (M) of SEL (selecteren), wordt de overeenkomende bedieningsfunctie voor het display en bepaalde regelaars (bijvoorbeeld de cijfertoetsen, 4/¢ , 5 / ∞ en Bedieningsschijf) geactiveerd. Vervolgens beginnen de regelaars te knipperen en leiden u min ofmeer naar de volgende bedieningsstappen. (Verlichting-navigatie)• Het display toont hoe deze toetsen tijdens deze periode functioneren.Bijv.: Bij een druk op cijfertoets 1 na een druk op MODE (M) om de FM-tuner te bedienen.Om deze toetsen weer voor de oorspronkelijke functies te gebruiken, moet u zonder dezeregelaars te bedienen wachten totdat de regelaars stoppen te knipperen.

• Door een druk op MODE (M) worden tevens de oorspronkelijke functies weer geactiveerd. Door een druk op SEL (selecteren) wordt echter een andere functie voor het toestel geactiveerd.3456 M21

8 • (standby/aan/verzwakking)toets• Bedieningsschijf9 Afstandsbedieningssensorp ∞ (omlaag) toetsq SEL (selecteren) toetsw Cijfertoetsene MODE (M) toetsr (bedieningspaneel ontgrendelen) toetst Terugsteltoets3456211 SRC (bron) toets2 DISP (D) (display) toets3 5 (omhoog) toets 4 4/¢ toetsen 5 Displayvenster 6 • 0 (uitwerp) toets

• (hoek) toets7 T/P (verkeersinformatie/programmatype) toets Indicator voor aftellen van tijd Verschijnt uitsluitend indien de FM- golfband is gekozen

MODE NL02-06SH9101[E_EX]f.p65 2/26/2003, 10:01 AM45 NEDERLANDS Afstandsbediening 1 • Hiermee wordt de eenheid ingeschakeld als deze is uitgeschakeld.

• Houd een paar seconden ingedrukt om het toestel uit te schakelen.

• Hiermee wordt het volume in korte tijd verminderd als u de toets heel even indrukt. Als u nogmaals op de toets drukt, keert het oude volumeniveau weer terug. 2 Voor het kiezen van een van de vier posities voor de hoek van het bedieningspaneel. 3 Verspringen naar de “root” (basis) tijdens het luisteren naar een MP3-disc. 4 • CD: Kiezen van de CD-speler.

• FM/DAB: – Druk kort op de toets om de FM-tuner te kiezen. Door iedere druk op de toets verandert de FM-golfband (FM1, FM2 en FM3). – Houd even ingedrukt om de DAB-tuner te kiezen.*

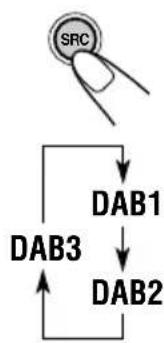

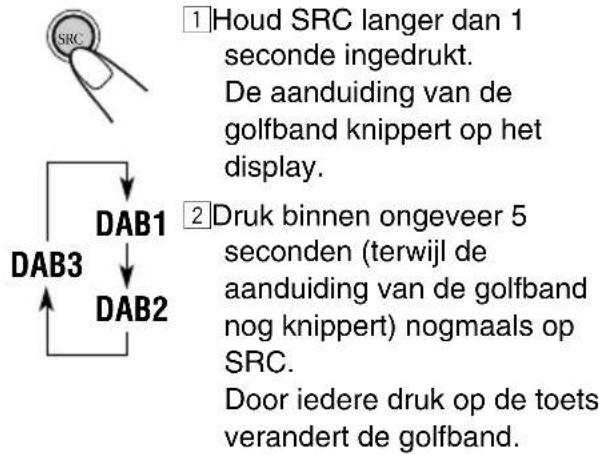

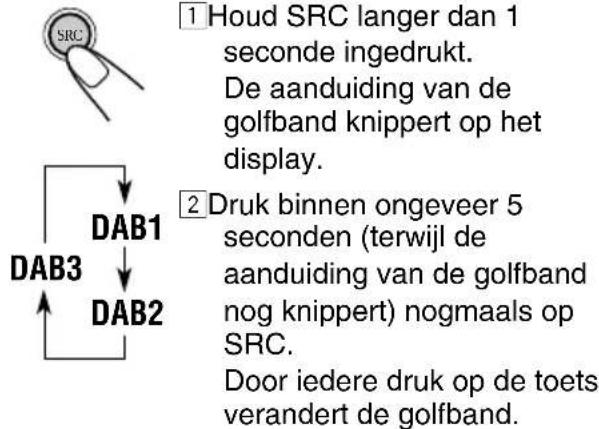

Iedere keer dat u de toets ingedrukt houdt, verandert de DAB-golfband (DAB1, DAB2 en DAB3).

• AM: Kiezen van de AM-tuner.

• CH: Kiezen van de CD-wisselaar.*

• AUX: Kiezen van het externe component (LINE IN).*

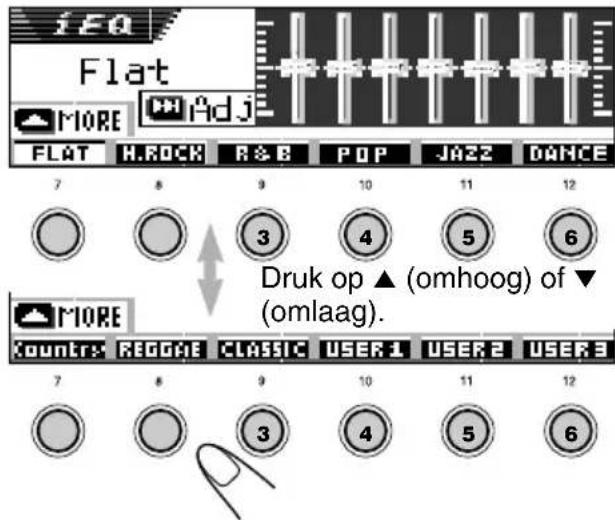

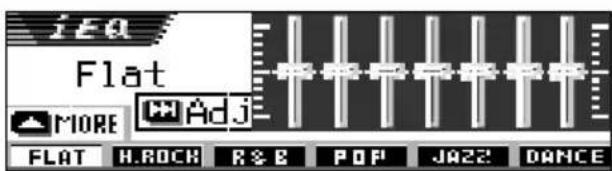

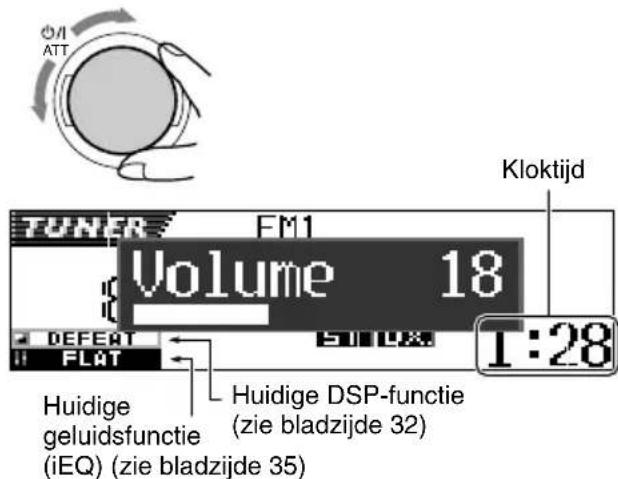

• Instellen van het volume. 6 Kiezen van de geluidsfunctie (iEQ). Door iedere druk op de toets verandert de geluidsfunctie (iEQ). 7 • Voor het opzoeken van een zender tijdens het luisteren naar de radio.

Kiezen van ensembles tijdens het luisteren naar de DAB-tuner.

• Hiermee kunt u de fragment snel vooruit en achteruit spoelen als u de toets tijdens het beluisteren van een disk indrukt en ingedrukt houdt.

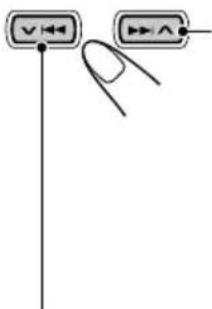

• Hiermee gaat u naar het begin van de volgende fragment of het volgende fragment of terug naar het begin van de huidige (of vorige) fragmenten als u de toets tijdens het beluisteren van een disk indrukt en ingedrukt houdt.

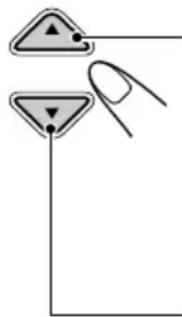

• Kiezen van services tijdens het luisteren naar de DAB-tuner.

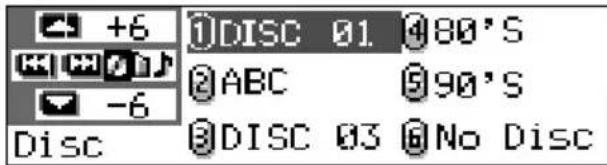

• Veranderen van discnummer tijdens het luisteren naar de CD-wisselaar. Iedere keer dat u de toets even ingedrukt houdt, wordt een ander discnummer gekozen en de weergave van de gekozen disc gestart.

• Verspringen naar de eerste track van een map met een hoger hiërarchieniveau of een lager hiërarchieniveau indien u tijdens het luisteren naar een MP3-disc of WMA-disc even kort op de toets drukt. (Functioneert niet voor WMA-discs met de MP3-compatibele CD-wisselaar).

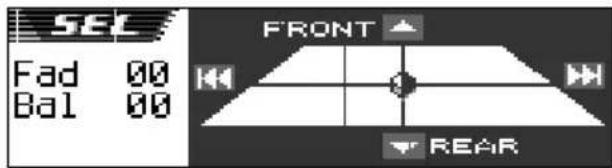

• Instellen van het faderniveau met het instelscherm voor de fader/balans. 9 • Veranderen van voorkeurkanaalnummer tijdens het luisteren naar de radio (of de DAB-tuner). Door iedere druk op de toets verandert het voorkeurkanaalnummer en wordt op de gekozen zender (service) afgestemd.

• Verspringen naar de eerste track van de volgende map of de eerste track van de voorgaande map indien u tijdens het luisteren naar een MP3-disc of WMA-disc de toets even ingedrukt houdt.

• Verspringen naar de eerste track van de volgende map of de eerste track van de voorgaande map van hetzelfde hiërarchieniveau indien u tijdens het luisteren naar een MP3-disc of WMA-disc even kort op de toets drukt. (Functioneert niet voor WMA-discs met de MP3- compatibele CD-wisselaar.)

• Instellen van het balansniveau met het instelscherm voor de fader/balans. p *

Activeren of uitschakelen van het instelscherm voor de fader/balans. U kunt vervolgens de gewenste instellingen met de hierboven beschreven toetsen (8 en 9).

Indien de DAB-tuner of CD-wisselaar niet is aangesloten, kunt u deze niet als weergavebron kiezen.

Indien de “Line In” instelling op “Off” is gesteld, kunt u “LINE IN” niet kiezen (zie bladzijden 48 en 49).

Deze toetsen functioneren niet bij de functie voor het instellen van onderdelen (PSM-instellingen). ANGLERM-RK100

NL02-06SH9101[E_EX]f.p65 2/28/03, 8:32 PM56 NEDERLANDS De afstandsbediening voorbereiden Alvorens gebruik van de afstandbediening:• Richt de afstandsbediening recht naar deafstandsbedieningssensor op het hoofdtoestel.Controleer dat er geen obstakels in het padliggen.• Zorg dat er geen direct fel licht (zonlicht of vaneen schelle lamp) op de sensor valt. De batterij plaatsen Wanneer u merkt dat het bereik van deafstandsbediening afneemt, moet u de batterijvervangen.

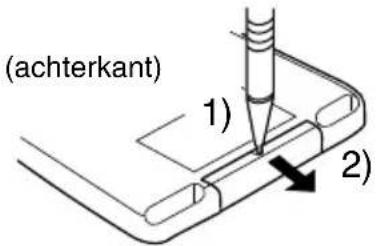

1. Verwijder de batterijhouder.

1) Druk de batterijhouder met behulp van eenbalpen of een soortgelijk voorwerp in derichting van de pijl die in de afbeeldingstaat aangegeven.2) Verwijder de batterijhouder.

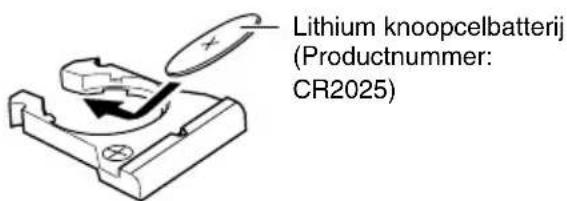

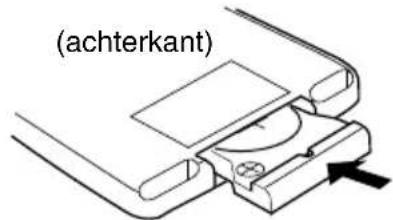

2. Plaats de batterij in de houder.

Laat de batterij met de pluszijde (+) naarboven in de houder zakken zodat deze vastkomt te liggen.

3. Plaats de batterijhouder terug in positie.

Druk de batterijhouder terug tot u een “klik”hoort.(achterkant)Lithium knoopcelbatterij(Productnummer:CR2025)(achterkant)Afstandsbedieningssensor WAARSCHUWING:

• Bewaar batterij op een plek waar kinderen geentoegang toe hebben.Mocht een kind een knoopcelbatterij inslikken,waarschuw dan onmiddellijk een arts.• Laad de batterij niet opnieuw op, vermijdkortsluiting, haal ze niet uit elkaar, verhit ze nieten gooi geen batterij in het vuur.Elk van deze handelingen kan leiden totoververhitting, een explosie of een steekvlam.• Zorg ervoor dat de batterij niet in contact komtmet andere metalen.Dit kan leiden tot oververhitting, een explosie ofeen steekvlam.• Bescherm gebruikte batterij door deze metplakband af te plakken. Als u dit niet doet, kan debatterij hitte vrijgeven, gaan lekken of brandveroorzaken.• Probeer de batterij nooit met bijvoorbeeld eennaald of mes open te maken.Als u dit doet, kan de batterij hitte vrijgeven,gaan lekken of brand veroorzaken. LET OP: Leg de afstandsbediening NIET op plaatsen waarhet directe zonlicht langdurig op valt (zoalsbijvoorbeeld op het dashboard). Deafstandsbediening wordt anders beschadigd.

SRC DISP ATT SEL Deze receiver heeft een functie voor eenstuurwiel-afstandsbediening.Indien uw auto een stuurwiel-afstandsbediening heeft, kunt u deze receivermet die afstandsbediening bedienen.• Zie de aanwijzingen voor Installatie/Aansluiten (afzonderlijk boekje) voor devereiste verbinding voor het gebruik vandeze functie.Gebruikke batterijen: NL02-06SH9101[E_EX]f.p65 2/26/2003, 10:01 AM67 NEDERLANDS BASISBEDIENING De stroomtoevoer inschakelen

Schakel de spanning in.Opmerking over de “One-Touch”-bediening:Bij het selecteren van de geluidsbron in stap hieronder wordt het apparaat automatischingeschakeld. U hoeft niet op deze toets tedrukken om het apparaat in te schakelen. Start de weergave van degeluidsbron.Door iedere druk op de toetsverandert de bron als volgt:

Indien de DAB-tuner of CD-wisselaar niet isaangesloten, kunt u deze niet alsweergavebron kiezen.

U kunt CD niet als weergavebron kiezenindien er geen disc in de lade is geplaatst.

Indien “Line In” van de PSM-instellingen op“Off” is gesteld, kunt u “LINE IN” niet alsbron kiezen (zie bladzijde 49). Regel het volume. Kies de gewenste DSP-functie engeluidsfunctie. Volume in een oogwenk zachter zetten Druk tijdens het luisteren naar een willekeurigegeluidsbron kort op . Op hetafleesvenster begint de tekst “ATT” te knipperenen het volume zal in een oogwenk dalen.Om het eerdere volume te herstellen, drukt unogmaals kort op dezelfde toets.• U kunt het volume ook op het oude niveauterugbrengen door de bedieningsschijf linksomte draaien. Spanning uitschakelen Druk op de cijfertoets langer dan 1seconde ingedrukt.• Indien u de stroom uitschakelt tijdens hetbeluisteren van een CD, zal de volgende keerbij het weer inschakelen van de stroom deweergave vanaf het hiervoor gestopte punt opde disc worden voortgezet. 1, 3

SRC DISP ATT SEL T/P MODE ATT SRC Huidige geluidsfunctie (iEQ) (zie bladzijde 35) Huidige DSP-functie (zie bladzijde 32) ATT Kloktijd Display-aanduiding:Indien u bepaalde PSM-instellingen heeftveranderd (ziebladzijden 47 en 48),zullen de aanduidingenop het display mogelijkanders zijn dan dedisplay-afbeeldingen indeze gebruiksaanwijzing.

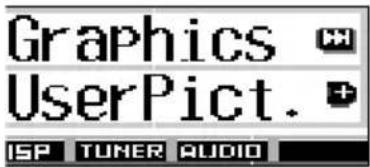

• Zie “Beelden op het display tonen—Graphics” op bladzijde 48 voor details. Klok instellen Het is ook mogelijk de klok in te stellen op een24-uurs of een 12-uurs aanduiding.

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48).

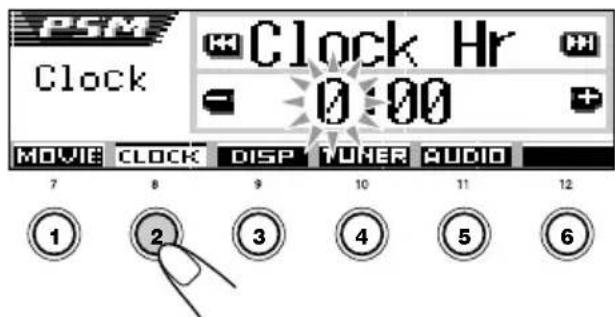

Druk op cijfertoets 2 om “CLOCK”— Klokcategorie van de PSM- instellingen te kiezen. Het “Clock Hr” (uur) instelscherm verschijnt op het display.

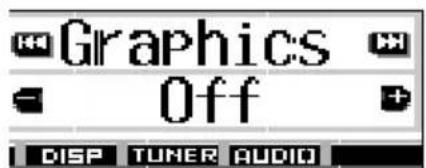

ATT Annuleren van de displaydemonstratie Bij het verlaten van de fabriek is dedisplaydemonstratie geactiveerd en start dezeautomatisch indien u gedurende ongeveer 20seconden geen bediening uitvoert.• Het wordt aanbevolen om de demonstratie teannuleren alvorens het toestel werkelijk ingebruik te nemen.Voor het annuleren van de displaydemonstratie,voert u de volgende handelingen uit:

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48).

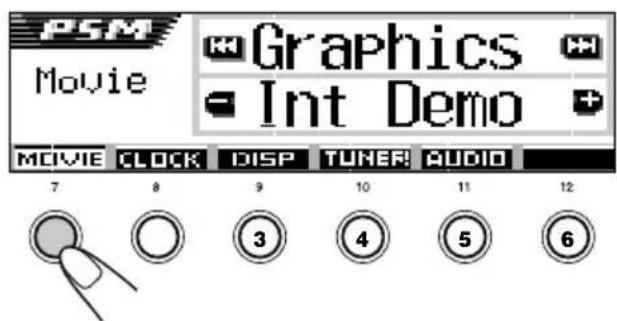

Druk op cijfertoets 1 om “MOVIE”— Filmcategorie van de PSM- instellingen te kiezen. Het “Graphics” instelscherm verschijnt ophet display.

Kies het kloksysteem. 1 Kies “24H/12H”. 2 Stel “24Hours” (voor 24-uuraanduiding) of “12Hours” (voor 12-uuraanduiding) in.

Voltooi de instelling. Voor het controleren van de huidige tijd op deklok terwijl het toestel is uitgeschakeld, druktu op DISP (D).De stroom wordt ingeschakeld en de tijd wordtongeveer 5 seconden op de klok getoond waarnade stroom weer wordt uitgeschakeld. Kiezen van de niveaumeter U kunt de niveaumeters op het display tonentijdens weergave van een bron. Dit toestel heeftdrie verschillende patronen voor de niveaumeters.

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48).

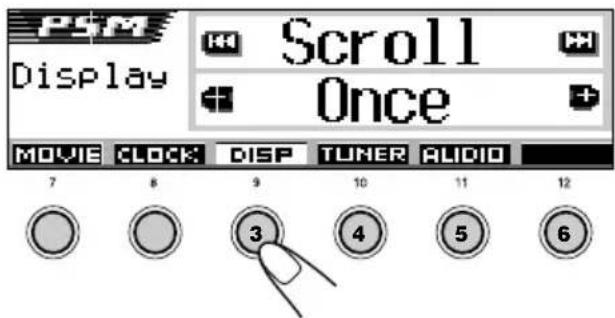

Druk op cijfertoets 3 om “DISP”— Displaycategorie van de PSM- instellingen te kiezen.

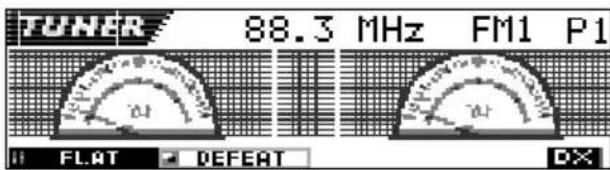

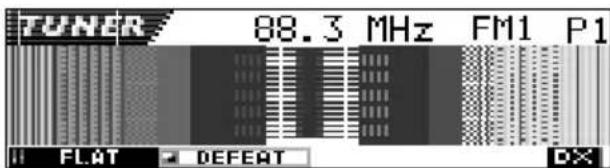

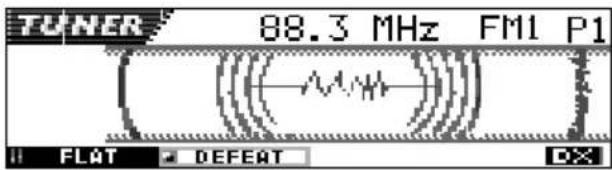

Kies het gewenste patroon voor de niveaumeter. De niveaumetersveranderen in de volgendevolgorde door debedieningsschijf te draaien.

Voltooi de instelling. Standard: Er verschijnt geen niveaumeter op het display.(Bij het verlaten van de fabriek gekozen). Meter 1: De linker- en rechteraudioniveaumeter verschijnt. Meter 2: De niveaumeter fluctueert in horizontale richtingvanaf het midden naar beide kanten wanneer hetaudioniveau verandert. Meter 3: Signaalgolven fluctueren bij het midden enspreiden zich uit naar de zijkanten. SEL ATT Meter 1 Standard Meter 2 Meter 3 SEL

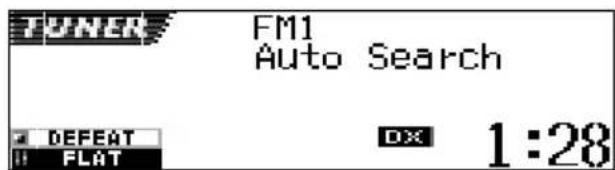

Naar de radio luisteren Om op een bepaalde zender af te stemmen kunt ukiezen tussen automatisch zoeken en handmatigzoeken. Automatisch naar een station zoeken: Auto search

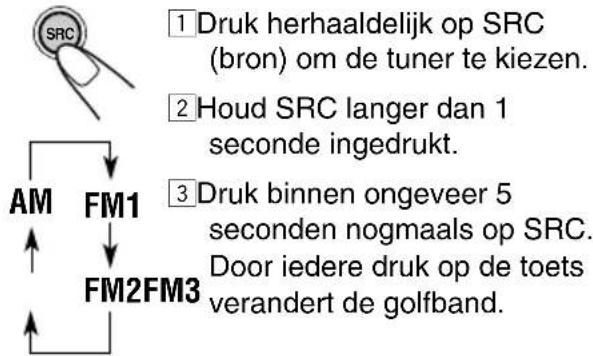

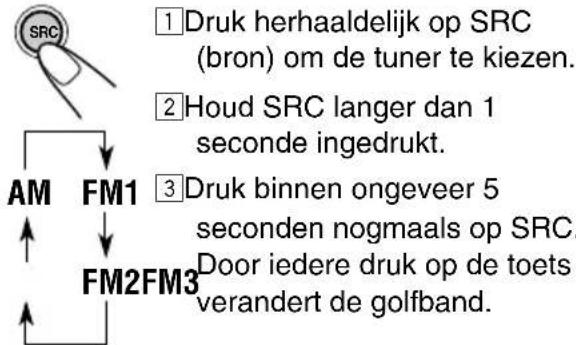

Selecteer de omroepband(FM1 – 3, AM).1 Druk herhaaldelijk op SRC(bron) om de tuner te kiezen.2 Houd SRC langer dan 1seconde ingedrukt.De aanduiding van degolfband knippert op hetdisplay.3 Druk binnen 5 seconden(terwijl de aanduiding van degolfband nog knippert)nogmaals op SRC.Door iedere druk op de toetsverandert de golfband.Er wordt op de laatst ontvangen zender vande laatst gekozen golfband afgestemd.3456 M21

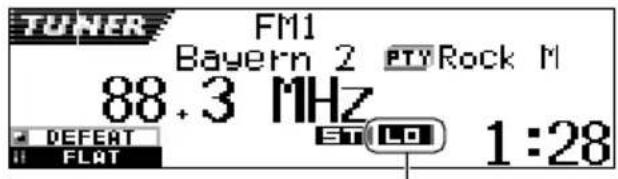

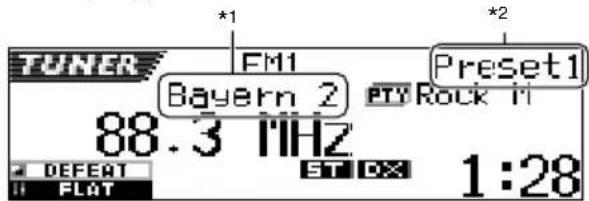

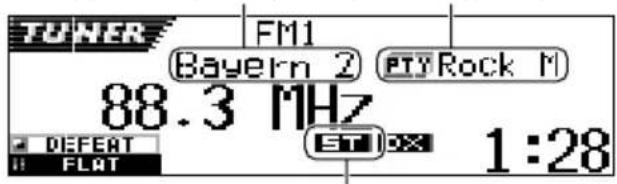

SRC DISP ATT SEL T/P MODE SRC Licht op bij ontvangst van een stereo FM-uitzending met een redelijk sterk signaal. Opmerking: Deze ontvanger heeft drie FM-banden (FM1, FM2,FM3). U kunt elk van deze banden kiezen om naarFM-stations te luisteren. Zoek een station.Wanneer een station wordt ontvangen, stopthet zoeken.Druk nogmaals op dezelfde toets wanneer u hetzoeken wilt stoppen voordat op een zender isafgestemd.Druk op ¢ om zendersmet een hogere frequentieop te zoeken.Druk op 4 om zendersmet een lagere frequentie opte zoeken. FM1 FM2FM3

Bijv. Met de FM-golfband gekozen Programmazender (PS) naam (zie bladzijde 14) Programmatype (PTY) (zie bladzijde 14) NL10-14SH9101[E_EX]f.p65 2/27/03, 11:25 AM1011 NEDERLANDS Handmatig naar een station zoeken: Manual search

Selecteer de omroepband (FM1 – 3, AM). 1 Druk herhaaldelijk op SRC(bron) om de tuner te kiezen.2 Houd SRC langer dan 1seconde ingedrukt.3 Druk binnen ongeveer 5seconden nogmaals op SRC.Door iedere druk op de toetsverandert de golfband.Opmerking:Deze ontvanger heeft drie FM-banden (FM1, FM2,FM3). U kunt elk van deze banden kiezen om naarFM-stations te luisteren.

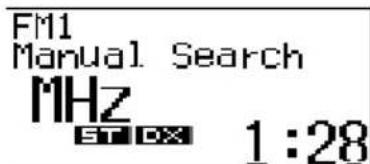

Houd ¢ of 4 ingedrukt totdat “Manual Search” op het display verschijnt.

Stem op de gewenste zender af terwijl “Manual Search” nog op het display wordt getoond.

• Als u de toets loslaat, wordt de handmatigemodus na 5 seconden automatischuitgeschakeld.• Als u de toets ingedrukt houdt, blijft defrequentie veranderen (bij FM steeds met50 kHz en bij AM—MG/LG steeds met9 kHz) totdat u de toets loslaat.Druk op ¢ om opzenders met een hogerefrequentie af te stemmen.Druk op 4 om opzenders met een lagerefrequentie af te stemmen. Afstemmen op FM-zenders met uitsluitend sterke signalen—LO/DX (Local/Distant) Tijdens het opzoeken van FM-zender (metinbegrip van SSM—zie bladzijde 12), stopt hettoestel het zoeken wanneer het signalen herkent(DX-functie—De DX indicator is opgelicht—fabrieksinstelling). U hoort mogelijk alleen ruisindien de signalen zwak zijn.Door LO/DX op “Local” te stellen, worden met dittoestel uitsluitend zenders opgezocht waarvan designalen sterk genoeg zijn. 1 Druk tijdens het luisteren naar een stereo FM-uitzending op MODE (M).“Mode” verschijnt op het display ende cijfertoetsen beginnen te knipperen. 2 Druk op cijfertoets 2 terwijl “Mode” nog op het display wordt getoond.Door iedere druk op de toets wordtafwisselend “Local” en “DX” voor de “LO/DX”functie geactiveerd.De LO indicator verschijntNa ongeveer 5secondenHet display keert weer terug naar hetscherm met de bronaanduiding. SRC FM1 FM2FM3

Zie bladzijde 40 voor deze functie. NL10-14SH9101[E_EX]f.p65 2/26/2003, 10:02 AM1112 NEDERLANDS Radiozenders in het geheugen vastleggen U kunt één van de volgende twee methodengebruiken om de radiozenders in het geheugenvastteleggen.• Automatisch vasteleggen van FM-zenders:SSM (Strong-station Sequential Memory)• Handmatig vasteleggen van FM en AM-zenders Automatisch vasteleggen van FM-zenders: SSM U kunt 6 lokale FM-stations instellen voor elkeFM-golfband (FM1, FM2 en FM3).

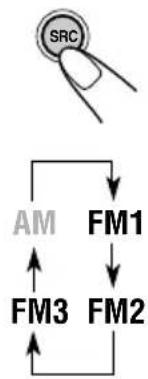

Selecteer het nummer van de FM-golfband (FM1 – 3) waarop u FM-zenders wilt vasteleggen. 1 Druk herhaaldelijk op SRC(bron) om de tuner te kiezen. Houd SRC langer dan 1seconde ingedrukt.De aanduiding van de golfbandknippert op het display.3 Druk binnen 5 seconden(terwijl de aanduiding van degolfband nog knippert)nogmaals op SRC.Door iedere druk op de toetsverandert de golfband.

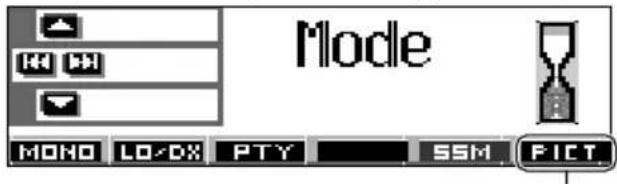

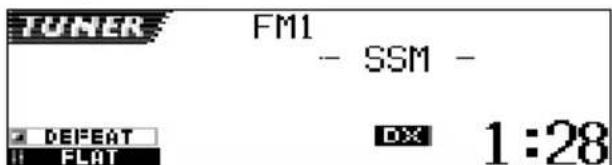

Start SSM. 1 Druk op MODE (M).“Mode” verschijnt op hetdisplay en de cijfertoetsenbeginnen te knipperen.2 Houd cijfertoets 5 ingedrukt totdat “– SSM –” verschijnt. Lokale FM-zenders met de sterkste signalenworden opgezocht en automatisch voor degekozen golfband (FM1, FM2 of FM3) onder decijfertoetsen vastgelegd—nummer 1 (laagstefrequentie) t/m nummer 6 (hoogste frequentie).De voorkeuzezender die onder cijfertoets 1 isvastgelegd wordt na het automatisch vastleggenvan de zenders opgeroepen. Indien een stereo FM-uitzending niet goed kan worden ontvangen: Stel de FM-ontvangstfunctie op “Mono On”. 1 Druk tijdens het luisteren naar een stereo FM-uitzending op MODE (M).“Mode” verschijnt op het display ende cijfertoetsen beginnen teknipperen. 2 Druk op cijfertoets 1 terwijl “Mode” nog op het display wordt getoond.Door iedere druk op de toets wordt afwisselend “Mono On” en “Mono Off” getoond. De MO indicator verschijntNa ongeveer 5secondenHet display keert weer terug naar het schermmet de bronaanduiding. SRC

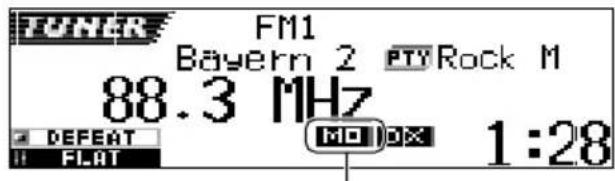

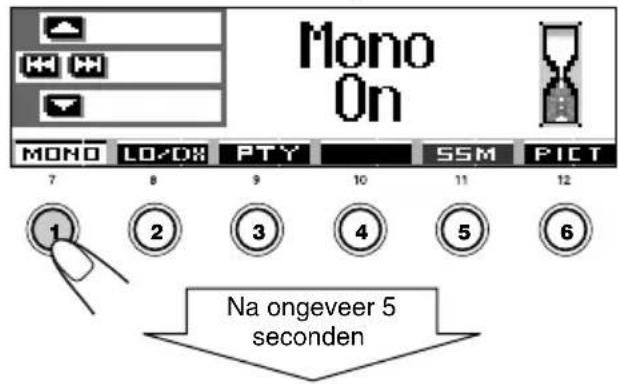

Indien de geluidskwaliteit verslechtert enhet stereo-effect verloren gaat tijdens hetluisteren naar een FM-zenderIn bepaalde gebieden kunnen zenders elkaarstoren indien ze bij elkaar in de buurt liggen.Indien er sprake van een dergelijkeinterferentie is, reduceert dit toestelautomatisch de hieruit voortkomende ruis(instelling bij verlaten van fabriek). In datgeval kan de geluidskwaliteit echterverslechteren en het stereo-effect verlorengaan. Zie “Veranderen van de gevoeligheidvan de FM-tuner—IF Filter”op bladzijde 49,indien u geen verslechtering van degeluidskwaliteit wenst en het stereo-effectwilt behouden in plaats van de doorinterferentie veroorzaakte ruis te reduceren. NL10-14SH9101[E_EX]f.p65 2/26/2003, 10:02 AM1213 NEDERLANDS Handmatig vasteleggen van zenders U kunt handmatig maximaal 6 zenders vooriedere golfband (FM1, FM2, FM3 en AM)vastleggen.Bijv.:Een FM-zender op 92,5 MHz vastleggenonder nummer 1 van FM1-golfband.

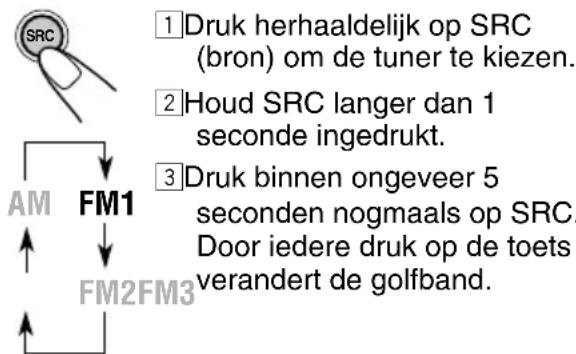

Selecteer het nummer van de golfband (FM1 – 3, AM) waarop u zenders wilt vasteleggen (in dit voorbeeld cijfertoets FM1). 1 Druk herhaaldelijk op SRC(bron) om de tuner te kiezen.2 Houd SRC langer dan 1seconde ingedrukt.3 Druk binnen ongeveer 5seconden nogmaals op SRC.Door iedere druk op de toetsverandert de golfband.

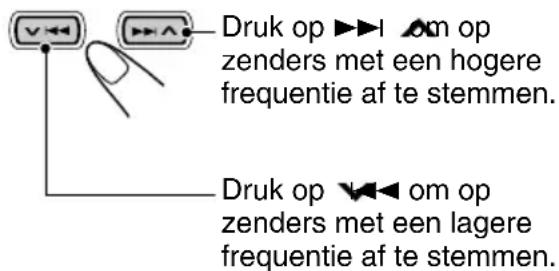

Stem af op een zender (in dit voorbeeld op 92,5 MHz).

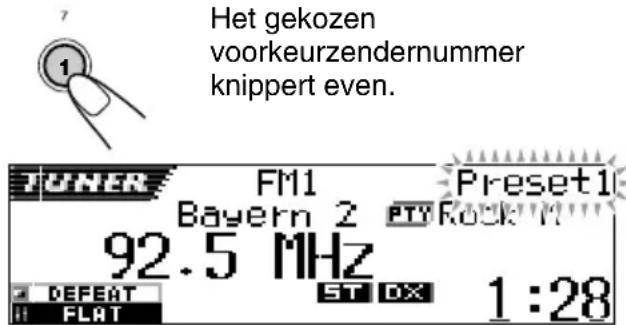

Druk op de cijfertoets (in dit voorbeeld cijfertoets 1) en houd deze langer dan 2 seconden ingedrukt. Het gekozenvoorkeurzendernummerknippert even.

Herhaal bovenstaande procedure om andere zenders onder andere nummers op te slaan. Druk op ¢ om opzenders met een hogerefrequentie af te stemmen.Druk op 4 om opzenders met een lagerefrequentie af te stemmen. SRC

• Een eerder vastgelegde zender wordt gewistwanneer een hieuwe zender wordt opgeslagen onderhetzelfde nummer.• Ingestelde zenders worden gewist wanneer despannings toevoer naar het geheugen wordtonderbroken (bijvoorbeeld bij het vervangen van deaccu). Als dit gebeurt, moeten de zenders opnieuwworden ingesteld. Afstemmen op een voorkeuzezender U kunt in een handomdraai afstemmen op eenvastgelegde voorkeuzezender.Denk eraan dat u de zenders eerst moetvastleggen! Zie ook de paragraaf “Radiozendersin het geheugen vastleggen” op bladzijden 12 en13, als u dat nog niet hebt gedaan. Direct kiezen van een voorkeurzender

Selecteer de omroepband (FM1 – 3, AM). 1 Druk herhaaldelijk op SRC(bron) om de tuner te kiezen. Houd SRC langer dan 1seconde ingedrukt.De aanduiding van de golfbandknippert op het display.3 Druk binnen 5 seconden(terwijl de aanduiding van degolfband nog knippert)nogmaals op SRC.Door iedere druk op de toetsverandert de golfband.

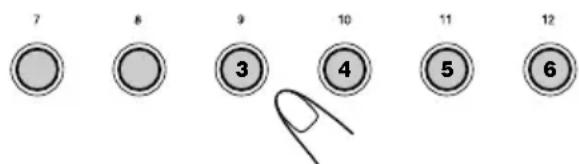

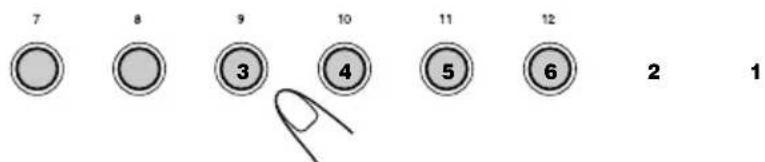

Selecteer het nummer (1 – 6) van de gewenste zender. NL10-14SH9101[E_EX]f.p65 2/26/03, 7:04 PM1314 NEDERLANDS Veranderen van het displaypatroon Door een druk op DISP (D) kunt u andereinformatie op het display tonen.Door iedere druk op de toetsverandert het displaypatroon als volgt:• Basisdisplaypatroon: De zendernaam (PS) wordt opgelicht getoond. Een voorkeurzender met gebruik van de voorkeurzenderlijst kiezen Indien u bent vergeten welke zenders onderwelke voorkeurnummers zijn vastgelegd, kunt ude voorkeurzenderlijst even bekijken en dan degewenste zender kiezen. Selecteer de omroepband(FM1 – 3, AM).1 Druk herhaaldelijk op SRC(bron) om de tuner te kiezen.2 Houd SRC langer dan 1seconde ingedrukt.3 Druk binnen ongeveer 5seconden nogmaals op SRC.Door iedere druk op de toetsverandert de golfband.

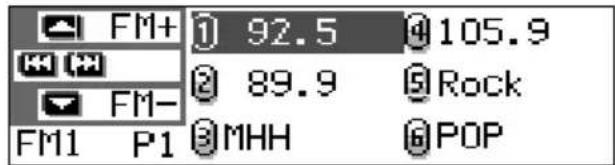

Houd 5 (omhoog) of ∞ (omlaag) ingedrukt totdat devoorkeurzenderlijst voor de gekozengolfband (FM1, FM2, FM3 of AM) ophet display wordt getoond.De huidige ontvangen zenderwordt opgelicht op het displaygetoond.Opmerkingen:• Met een van de FM-golfbandvoorkeurzenderlijsten (FM1, FM2 of FM3) ophet display getoond, kunt u door een druk op5 (omhoog) of ∞ (omlaag) de andere lijstentonen.• Indien een voorkeurzender een FM RDS-zender is die het PS-signaal levert, wordt dePS-naam in plaats van de zenderfrequentiegetoond. Kies het nummer (1 – 6) voor degewenste voorkeurzender. SRC FM1 FM2FM3

“No Name” wordt altijd voor AM-zender en niet- RDS FM-zenders getoond (zie de volgende bladzijden).

Verschijnt uitsluitend wanneer u een voorkeurzender kiest.

De PTY-code verschijnt uitsluitend wanneer een RDS-zender wordt ontvangen.

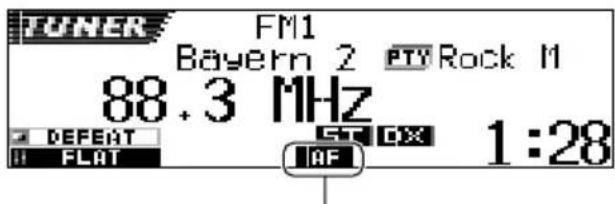

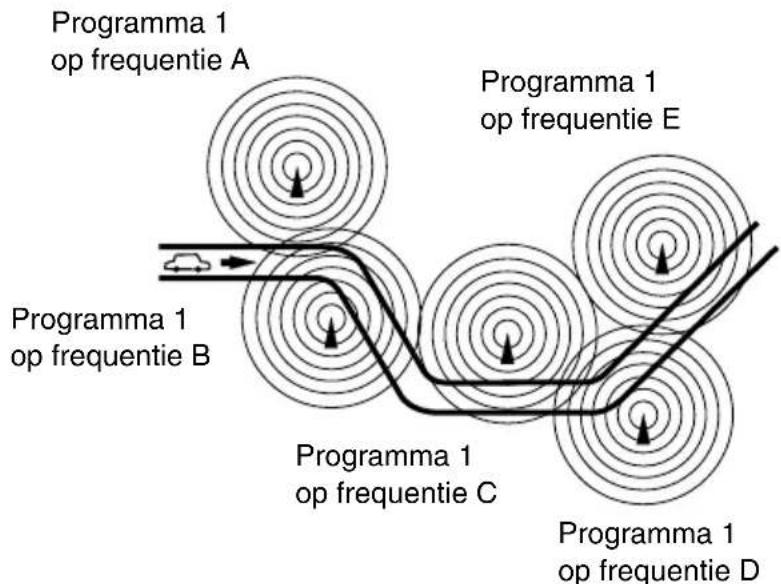

Wat u kunt doen met RDS RDS (Radio Data System) is een voorzieningwaarmee FM-zenders een extra signaal aan hunregulier programmasignaal toevoegen. Zo kan eenFM-zender bijvoorbeeld de naam van het stationmet het programma en informatie over de aard ofhet genre van het programma meezenden,bijvoorbeeld of het uitgezonden programma oversport gaat of een muziekprogramma is.Een andere functie van de voorziening RDS is“Enhanced Other Networks”. Met behulp van deEnhanced Other Networks-gegevens die door hetstation worden verstuurd, kunt u op een anderezender van een ander netwerk afstemmen dat uwfavoriete programma of verkeersinformatieuitzendt, terwijl u ondertussen naar een anderprogramma of een andere afspeelbron, zoals hetCD, luistert.Met de ontvangst van RDS-gegevens kan dezeeenheid:• Eén en hetzelfde programma blijven volgen(De Netwerkfunctie)• Standby staan voor de ontvangst vanverkeersinformatie (TA—“TrafficAnnouncement”) of uw favoriete programma• Zoeken naar een bepaald programmagenre(PTY—“Programme Type”)• Programma zoeken• En er zijn nog enkele andere functies waaroveru bij de ontvangst van RDS-signalen kuntbeschikken. Eén en hetzelfde programma blijven volgen (De netwerkfunctie) Als u in een gebied rijdt waarin de ontvangst vanFM-signalen te wensen overlaat, zal de tuner diein deze eenheid is ingebouwd automatischoverschakelen naar een andere RDS-zender vanhetzelfde station dat hetzelfde programmauitzendt, maar dan met een sterker uitzendsignaal.Op die manier kunt u dus naar uw favorieteprogramma blijven luisteren en bent u verzekerdvan de best mogelijke ontvangst, ongeacht waar inhet ontvangstgebied u rijdt. (Zie de afbeelding opbladzijde 21).Er zijn twee soorten RDS-gegevens die ervoorzorgen dat u uw favoriete programma tijdens uw ritkunt blijven volgen: de PI (ProgrammeIdentification) gegevens, en de AF (AlternatieveFrequentie) gegevens.Alleen als de ontvangst van allebei deze signalenvan een RDS-station goed zijn, kunt u uw favorieteprogramma blijven volgen. Als een of beidesignalen niet goed worden ontvangen, werkt dezevoorziening niet. Om de netwerkfunctie in te schakelen U kunt de verschillende functies van netwerk-opsporing gebruiken om hetzelfde programma metde beste ontvangst te blijven beluisteren.Bij het verlaten van de fabriek is “AF” gekozen.• AF:De ontvangst met netwerk-volgenwordt geactiveerd zonderregionalisatie.Met deze instelling schakelt hettoestel naar een andere zender vanhetzelfde netwerk wanneer deontvangst van de signalen van deingestelde zender verslechtert. (Indeze modus kan het voorkomen dathet nieuw te ontvangen programmaanders is dan het programma dat udaarvoor ontving).De AF indicator licht op.• AF Reg:De ontvangst met netwerk-volgenwordt geactiveerd met regionalisatie.Met deze instelling schakelt hettoestel naar een andere zender vanhetzelfde netwerk die hetzelfdeprogramma uitzendt, wanneer deontvangst van de signalen van deingestelde zender verslechtert.De REG indicator licht op.• Off: De netwerkfunctie is uitgeschakeld.De indicator AF en de indicator REGlichten allebei niet op.Opmerking:Als er een DAB-tuner is aangesloten en alternatieveontvangst (voor DAB-services) is ingeschakeld, isautomatisch ook de netwerkfunctie ingeschakeld(“AF”). De netwerkfunctie kan echter niet wordenuitgeschakeld zonder de alternatieve ontvangst uit teschakelen. (Zie bladzijde 69).De AF of REG indicator licht op. NL15-21SH9101[E_EX]f.p65 2/26/2003, 10:02 AM1516 NEDERLANDS

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48.)

Druk op cijfertoets 4 om “TUNER” —Tunercategorie van de PSM- instellingen te kiezen. Het “PTY Stnby” (standby) instelscherm verschijnt op het display.

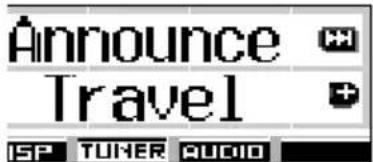

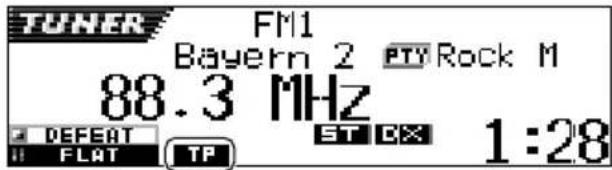

Voltooi de instelling. Het gebruik van TA standby ontvangst Met TA standby ontvangst kunt u tijdelijk overschakelen naar verkeersinformatie (TA) uitzendt, terwijl u naar de door u geselecteerde afspeelbron luistert (zoals een FM-zender, CD of een andere aangesloten afspeelbron).

• TA standby ontvangst is niet mogelijk wanneer u naar een AM-zender luistert. Druk op T/P om TA standby ontvangst te activeren. Door iedere druk op deze toets wordt deze functie afwisselend geactiveerd en uitgeschakeld.

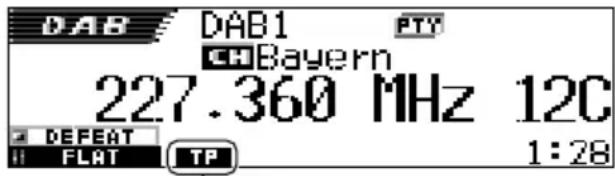

• Indien de DAB-tuner is aangesloten, wordt hierdoor tevens wegverkeer-overzicht standby- ontvangst (zie bladzijde 66) afwisselend geactiveerd en uitgeschakeld. 7 Met FM als huidige bron ingesteld, zal de TP indicator oplichten of knipperen.

• TA standby ontvangst is geactiveerd indien de TP indicator is opgelicht. “Traffic Flash” verschijnt op het display zodra een zender verkeersinformatie start uit te zenden. Het toestel stemt nu automatisch op deze zender af. Het volume wordt op het reeds vastgelegde TA volumeniveau (zie bladzijde 20) gesteld en u hoort de verkeersinformatie.

• TA standby ontvangst is nog niet geactiveerd indien de TP indicator knippert. De zender die wordt ontvangen levert namelijk geen signalen die voor TA standby ontvangst zijn vereist. Om TA standby ontvangst nu te activeren moet u op een andere zender afstemmen die wel deze signalen uitstuurt. Druk op ¢ of 4 om een dergelijke zender op te zoeken. De TP indicator stopt te knipperen en licht continu op zodra een zender met deze signalen is gevonden. TA standby ontvangst is nu geactiveerd. SEL ATT SEL T/P De TP indicator verschijnt (licht continu op of knippert) NL15-21SH9101[E_EX]f.p65 2/26/2003, 10:02 AM1617 NEDERLANDS

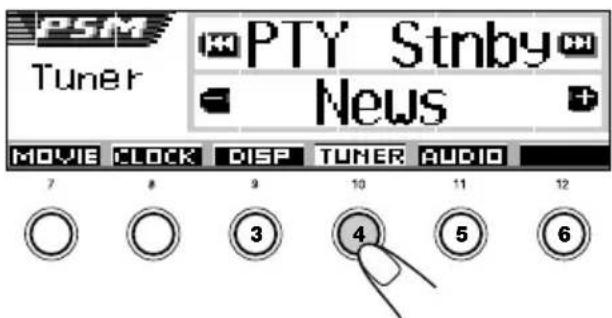

Selecteer een van de negenentwintig PTY-codes die beschikbaar zijn. (Zie bladzijde 21). De naam van de PTY- code die u selecteert, wordt op de display weergegeven en in het geheugen opgeslagen.

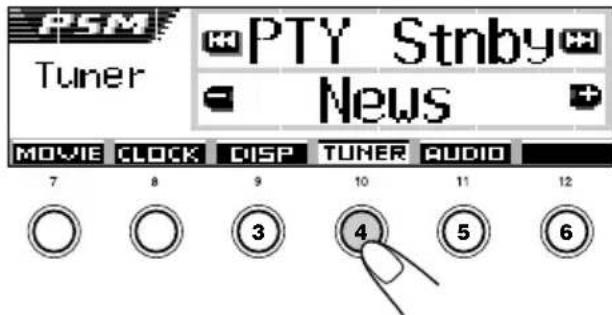

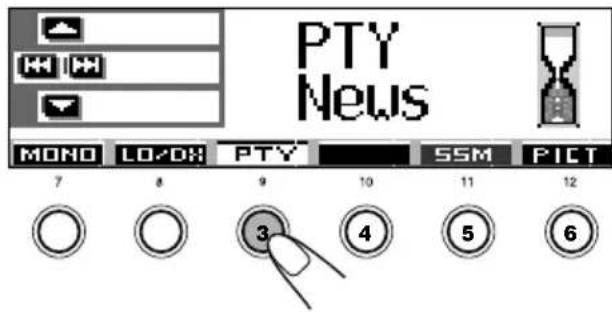

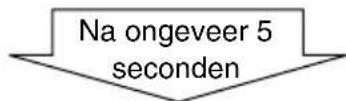

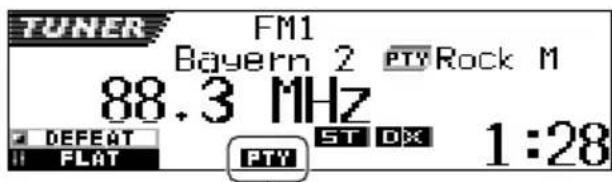

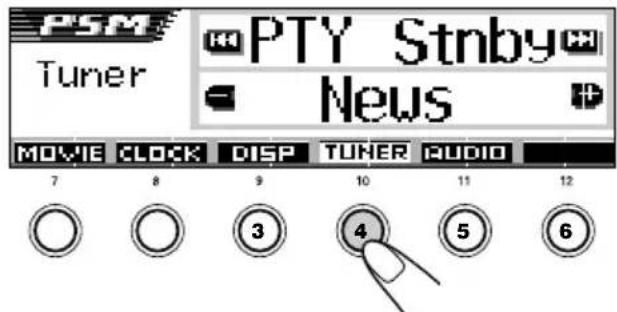

Voltooi de instelling. Instellen van PTY standby-ontvangst Indien de DAB-tuner is aangesloten, wordt door de volgende handelingen PTY standby- ontvangst voor zowel de FM-tuner als DAB-tuner ingesteld. (Zie bladzijde 69). 1 Druk op MODE (M) tijdens het luisteren naar een stereo FM- uitzending. “Mode” verschijnt op het display en de cijfertoetsen beginnen te knipperen. 7 Met een andere bron dan FM ingesteld, zal de TP indicator oplichten. “Traffic Flash” verschijnt op het display zodra een zender verkeersinformatie start uit te zenden. Het toestel verandert nu automatisch van bron en stemt op deze zender af. Het gebruik van PTY standby ontvangst Met PTY standby-ontvangst kunt u met het toestel tijdelijk van iedere bron, uitgezonderd AM-zenders, naar uw favoriete programma (PTY: Programmatype) overschakelen. Kiezen van uw favoriete PTY-code voor PTY standby-ontvangst Bij het verlaten van de fabriek is PTY standby- ontvangst ingesteld voor het opzoeken van nieuwsprogramma’s “News”. U kunt uw favoriete programma voor PTY standby ontvangst kiezen.

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48.)

Druk op cijfertoets 4 om “TUNER” —Tunercategorie van de PSM- instellingen te kiezen. Het “PTY Stnby” (standby) instelscherm wordt op het display getoond. NL15-21SH9101[E_EX]f.p65 2/28/03, 9:05 PM1718 NEDERLANDS Opmerking: Na het activeren van PTY standby-ontvangst kunt uvan bron veranderen zonder PTY standby-ontvangst teannuleren. In dat geval stopt de PTY indicator teknipperen indien deze knippert. Zodra een zender eenuitzending van de gekozen PTY begint, wordtautomatisch van bron verandert en op deze zenderafgestemd.• Indien u echter een AM-zender als bron kiest, zalPTY standby-ontvangst tijdelijk wordengeannuleerd.• U kunt PTY standby-ontvangst uitsluitenduitschakelen indien FM als bron is gekozen. Uw favoriete programmagenre opzoeken U kunt een gewenste PTY-code opzoeken.Daarbij kunt u uw 6 favoriete programmatypenvoor het later gemakkelijk opzoeken onder decijfertoetsen vastleggen.Bij het verlaten van de fabriek, standaard liggende volgende zes programmagenres achter decijfertoetsen (1 tot 6) opgeslagen.Voor het vastleggen van uw favorieteprogrammatypes, zie hieronder en bladzijde 19.Zie bladzijde 19 voor een uitleg over hetzoeken van uw favoriete programma. Uw favoriete programmagenres in het geheugen opslaan

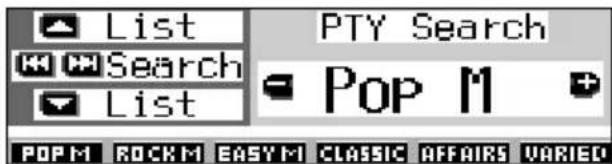

Druk op T/P in en houd deze ten minste 2 seconden ingedrukt terwijl u naar een FM-zenders luistert. De PTY-code die als laatste werdgeselecteerd, verschijnt op de display.Pop M

ClassicsAffairsVaried T/P 2 Druk herhaaldelijk op cijfertoets 3 om PTY standby-ontvangst te activeren terwijl “Mode”nog op het display wordt getoond.Door iedere druk op de toets wordt PTYstandby-ontvangst afwisselend geactiveerd enuitgeschakeld.De PTY indicator licht op of knippert.• PTY standby-ontvangst is geactiveerd indiende PTY indicator is opgelicht.Zodra een zender een programma van hetgekozen programmatype start uit te zenden,stemt het toestel op deze zender.• PTY standby-ontvangst is nog niet geactiveerdindien de PTY indicator knippert. De zenderdie wordt ontvangen levert namelijk geensignalen die voor PTY standby-ontvangst zijnvereist.Om PTY standby-ontvangst nu te activerenmoet u op een andere zender afstemmen diewel deze signalen uitstuurt. Druk op ¢ of 4 om een dergelijke zender op tezoeken.De PTY indicator stopt te knipperen en lichtcontinu op zodra een zender met dezesignalen is gevonden. PTY standby-ontvangstis nu geactiveerd.Bijv.: Indien de huidige gekozen PTY-code voor PTY standby-ontvangst “News” is Na ongeveer 5secondenHet display keert weer terug naar hetscherm met de bronaanduiding.De PTY indicator verschijnt(licht continu op of knippert) NL15-21SH9101[E_EX]f.p65 2/28/03, 9:05 PM1819 NEDERLANDS

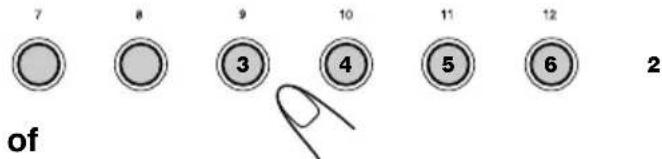

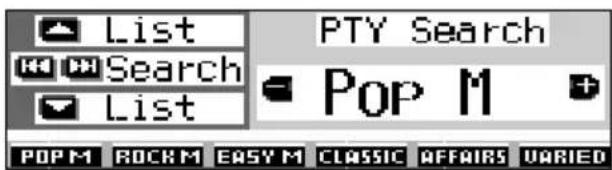

Kiezen van een favoriet programmatype

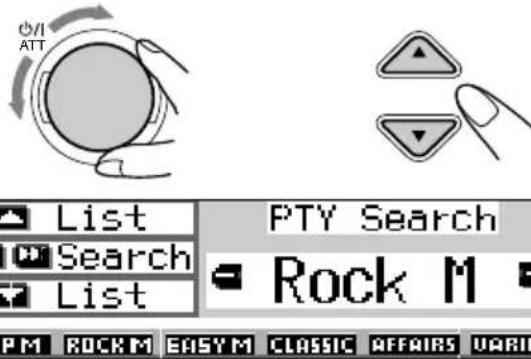

Kiezen van een van de negenentwintig PTY-codes Gebruik van de

(omlaag) toets Door herhaaldelijk op de 5 (omhoog) of ∞(omlaag) toets te drukken, kunt u een lijst met uwvastgelegde PTY-codes en alle negenentwintigPTY-codes (zes PTY-codes tegelijkertijd) tonen.De lijst met uw vastgelegde PTY-codes verschijnteerst en daarna op volgorde de 29 PTY-codes(zes PTY-codes tegelijkertijd).Druk op de overeenkomende cijfertoets om degewenste PTY-code te kiezen uit de lijst die ophet display wordt getoond.

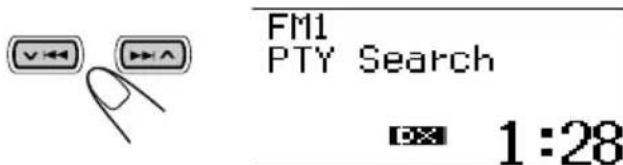

Start het PTY-zoeken naar uw favoriete programma.

• Als er een station is dat een programmauitzendt en daarbij een PTY-signaal meezendtdat overeenkomt met de PTY-code die u hebtgeselecteerd, stemt de eenheid automatischop dat station af.• Als er geen station is dat een programmauitzendt en daarbij een PTY-signaal meezendtdat overeenkomt met de PTY-code die u hebtgeselecteerd, blijft de eenheid afgestemd ophet station dat al was geselecteerd. Opmerking: In sommige gebieden werkt het zoeken met PTY-codesniet goed.Bijv: Met “Rock M” gekozenDe PTY-code die als laatste werdgeselecteerd, verschijnt op de display. ATT T/P T/P ATT

Selecteer een van de negenentwintig PTY-codes die beschikbaar zijn. (Zie bladzijde 21). De naam van de PTY-code die u selecteert,wordt op de displayweergegeven.

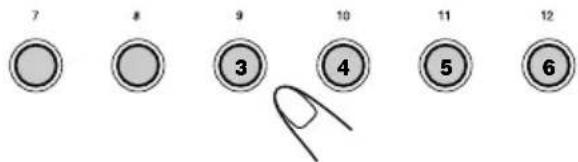

Druk de gewenste cijfertoets in en houd deze minste 2 seconden vast om de geselecteerde PTY-code op te slaan onder de cijfertoets van uw keuze. Het gekozen voorkeurnummer knipperteven.

Houd T/P langer dan 2 seconden ingedrukt om deze functie te verlaten. Een favoriet programmatype opzoeken

Druk op T/P in en houd deze ten minste 2 seconden ingedrukt terwijl u naar een FM-zenders luistert. NL15-21SH9101[E_EX]f.p65 2/28/03, 9:05 PM1920 NEDERLANDS

• Zie tevens “Veranderen van de algemeneinstellingen (PSM)” op bladzijden 46. 1 Druk op SEL (selecteren) in en houd deze ten minste 2 seconden ingedrukt, zodat een vande PSM-vermeldingen op de display wordtweergegeven. 2 Druk op cijfertoets 4 om “TUNER” —Tunercategorie van de PSM-instellingen—te kiezen. 3 Druk op ¢ of 4 om de vermelding “TA Volume” te selecteren. 4 Draai aan de bedieningsschijf om het gewenste volume te selecteren.U kunt het volume instellen op een waarde van “Volume 0” tot “Volume 50”. 5 Druk op SEL (selecteren) om het instellen te voltooien. Automatisch aanpassen van de klok De tijd die de klok weergeeft die in deze eenheidis ingebouwd wordt automatisch aangepast aande tijdgegevens (CT—Clock Time) die met hetRDS-signaal van een zender wordenmeegezonden.Als u wilt dat de klok niet automatisch wordtaangepast, moet u de onderstaande procedurevolgen.• Zie tevens “Veranderen van de algemeneinstellingen (PSM)” op bladzijden 46.1 Druk op SEL (selecteren) in en houd deze tenminste 2 seconden ingedrukt, zodat een vande PSM-vermeldingen op de display wordtweergegeven. 2 Druk op cijfertoets 2 om “CLOCK”— Klokcategorie van de PSM-instellingen—tekiezen. 3 Druk op ¢ of 4 om de vermelding “Auto Adj” (aanpassen) te selecteren.4 Draai de bedieningsschijf tegen de wijzers vande klok in om “Off” te selecteren.U hebt het automatisch aanpassen van de kloknu uitgeschakeld.5 Druk op SEL (selecteren) om het instellen tevoltooien.Als u het aanpassen van de klok opnieuw wiltactiveren, moet u de procedure herhalen en in stap 4 “On” selecteren door de bedieningsschijf met de wijzers van de klok mee te draaien. Opmerking: Nadat u voor “Auto Adj” de instelling “On” hebtgekozen, dient u de eenheid tenminste 2 minuten ophetzelfde station afgestemd te houden, anders wordt deklok niet aangepast. (Dit is nodig omdat de eenheidmaximaal 2 minuten nodig heeft om de tijdgegevens inhet RDS-signaal te ontvangen en verwerken). Andere nuttige RDS-functies en het maken van aanpassingen Automatische selectie van een station bij gebruik van de cijfertoetsen Normaliter zal de eenheid wanneer u op een vande cijfertoetsen drukt automatisch afstemmen opde vooraf ingestelde voorkeurzender.Als deze zender een RDS-zender is, gebeurt erechter iets anders. Als het ontvangen signaal nietsterk genoeg is, gaat de eenheid op basis van deAF-gegevens namelijk automatisch op zoek naareen andere, sterkere zender die hetzelfdeprogramma uitzendt als de voorkeurzender die uhebt gekozen (dit wordt Programma zoekengenoemd).• Omdat het uitvoeren van de zoekopdrachtenige tijd in beslag neemt, duurt het even tot erop een ander station wordt afgestemd.Als u het zoeken naar een programma wiltactiveert, wordt hieronder uitgelegd.• Zie tevens “Veranderen van de algemeneinstellingen (PSM)” op bladzijden 46. 1 Druk op SEL (selecteren) in en houd deze ten minste 2 seconden ingedrukt, zodat een vande PSM-vermeldingen op de display wordtweergegeven. 2 Druk op cijfertoets 4 om “TUNER”— Tunercategorie van de PSM-instellingen—tekiezen. 3 Druk op ¢ of 4 om de vermelding “P(Programma)-Search” te selecteren. 4 Draai de bedieningsschijf met de wijzers van de klok mee en selecteer “On”.De voorziening Programma zoeken is nuingeschakeld. 5 Druk op SEL (selecteren) om het instellen te voltooien.Als u het zoeken naar een programma wiltbeëindigen, herhaalt u de bovenstaandeprocedure, maar selecteert u in stap 4 devermelding “Off” door de draaiknop tegen dewijzers van de klok in te draaien. Het volumeniveau voor verkeersinformatie instellen Het is mogelijk om voor de TA standby-ontvangstvan verkeersinformatie op te geven met welkgeluidsvolume u deze informatie wilt horen. Indat geval zal het geluid zodra erverkeersinformatie wordt ontvangen, wordenaangepast aan het volume dat u hebt ingesteld. NL15-21SH9101[E_EX]f.p65 2/27/03, 11:28 AM2021 NEDERLANDS PTY-codes News: Nieuws Affairs: Actualiteiten en achtergrond informatie aangaande het nieuws Info: Informatieve programma’s over diverse verscillende onderwerpen Sport: Sportverslagen Educate: Educatieve programma’s Drama: Radio-hoorspelen Culture: Programma’s aangaande nationale of regionale cultuur Science: Wetenschappelijke en technische programma’s Varied: Overige programma’s, bijvoorbeeld ceremonies en comedies Pop M: Popmuziek Rock M: Rockmuziek Easy M: Easy-listening muziek Light M: Lichte muziek Classics: Klassieke muziek Other M: Overige muziek Weather: Weerberichten Finance: Programma’s aangaande handel en de beurs en beursberichten, enz. Children: Amusement voor kinderen Social: Programma’s over sociale activiteiten Religion: Programma’s over aspecten van geloof en religie, aangaande het bestaan en ethiek Phone In: Programma’s waarin mensen via de telefoon of een publiek forum hun meningen kunnen uiten Travel: Programma’s over reizen en bestemmingen, georganiseerde reizen en ideeën en mogelijkheden voor vacanties Leisure: Programma’s over recreatieve bezigheden, bijvoorbeeld tuinieren, koken, vissen, enz. Jazz: Jazz-muziek Country: Country-muziek Nation M: Huidige populaire muziek van een bepaald land of gebied in de taal van het land of gebied Oldies: Gouwe-Ouwe Folk M: Folk-muziek Document: Programma’s over feitelijke gebeurtenissen, vaak gepresenteerd in een onderzoekende stijl In deze afbeelding ziet u hoe hetzelfde programma via verschillende frequenties kan worden ontvangen. Programma 1 op frequentie A Programma 1 op frequentie E Programma 1 op frequentie B Programma 1 op frequentie D Programma 1 op frequentie C NL15-21SH9101[E_EX]f.p65 2/26/2003, 10:02 AM2122 NEDERLANDS

GEBRUIK VAN DE CD-SPELER

Weergave van een disc

Open het bedieningspaneel.

Plaats een disc in de lade. Het toestel trekt dedisc verder in hetmechanisme, hetbedieningspaneel keertterug naar devoorgaande positie (ziebladzijde 52) en deweergave startautomatisch.Alle tracks worden herhaald afgespeeld totdat ude weergave stopt.Opmerkingen:• MP3-discs of WMA-discs vereisen een langereafleestijd. (De vereiste tijd verschilt afhankelijk vande configuratie van de mappen/tracks).• Zie bladzijde 74 voor details aangaande afspeelbarediscs en overige relevante informatie. Stoppen van de weergave en uitwerpen van de disc Druk op 0.De weergave stopt, het bedieningspaneel schuiftomlaag en de disc wordt automatisch van de ladeuitgeworpen.De discweergave stopt tevens wanneer u vanbron verandert (in dat geval wordt de disc echterniet uitgeworpen).: Mappen en hun weergavevolgorde: MP3/WMA tracks en hunweergavevolgordeDit toestel is ontworpen voor weergave van CD,CD-R (Opneembaar), CD-RW (Herschrijfbaar) enCD Tekst.• Dit toestel is tevens geschikt voor MP3-discs en WMA-discs. Zie “Een wegwijzer bijMP3/WMA” (apart boekje) voor detailsaangaande dit soort discs. Meer over MP3-discs en WMA-discs MP3 en WMA (Windows Media Audio) “tracks”(in deze gebruiksaanwijzing wordt het woord“bestand” niet gebruikt voor MP3- of WMA-bestanden; hiervoor in de plaats wordt of “track”gebruikt) zijn in “mappen” opgenomen.Tijdens opname worden de tracks en mappen opeen zelfde manier als bestanden en mappen vaneen computer gearrangeerd.“Root” is vergelijkbaar met de wortel van eenboom. Iedere track en iedere map is verbondenmet de wortel en kan vanaf de wortel wordenopgeroepen.3456 M21

SRC DISP ATT SEL T/P MODE

• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van MicrosoftCorporation in de Verenigde Staten en/of andere landen.

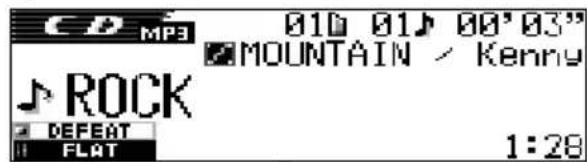

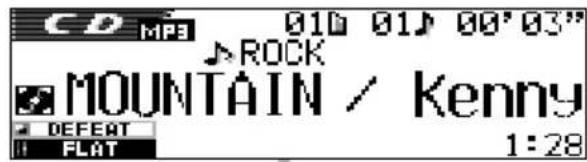

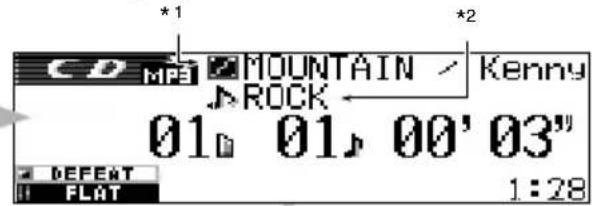

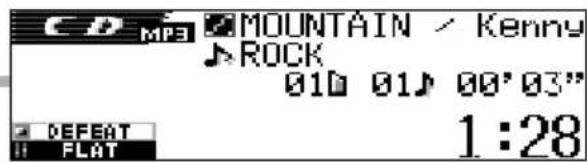

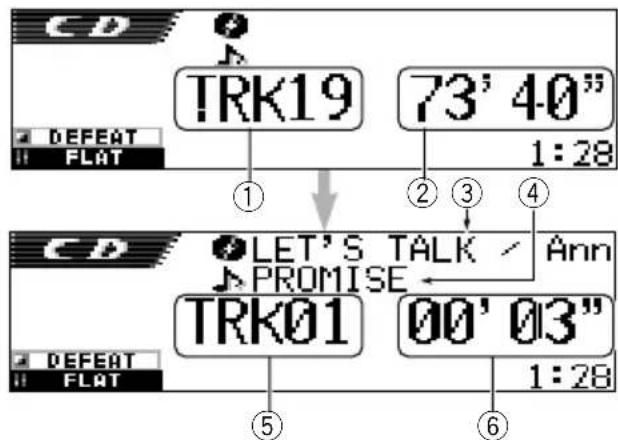

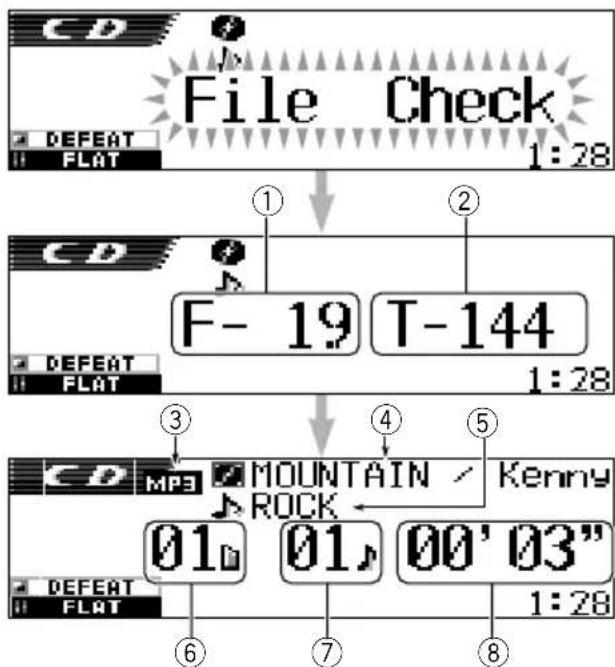

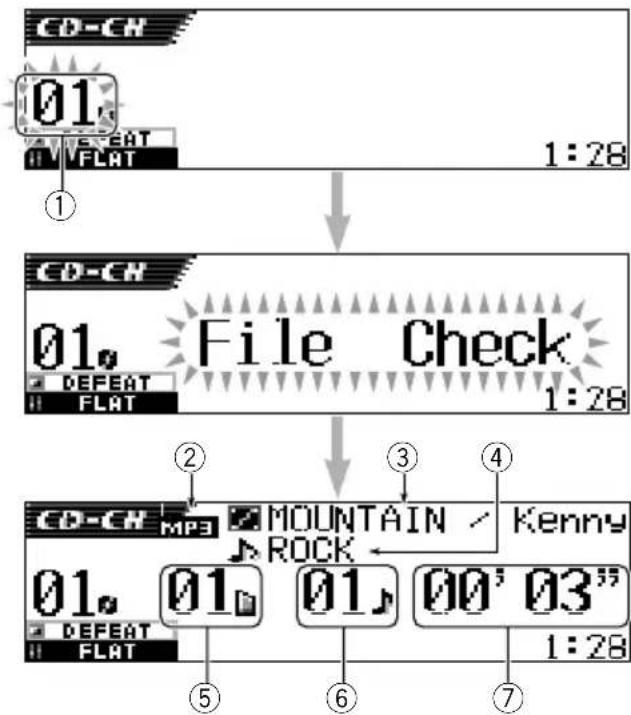

• Display-aanduidingen bij het plaatsen van een MP3-disc of WMA-disc: 1 Totaal aantal mappen2 Totaal aantal tracks3 Disctype—MP3 of WMA4 Albumnaam/zanger(es) (of mapnaam indien “Tag” op “Off” is gesteld—zie bladzijde 49, of indien er geen label is opgenomen. 5 Tracktitel (of tracknaam indien “Tag” op “Off” is gesteld—zie bladzijde 49 of indien er geen label is opgenomen.6 Huidige mapnummer7 Huidige tracknummer Verstreken weergavetijd van de spelende track

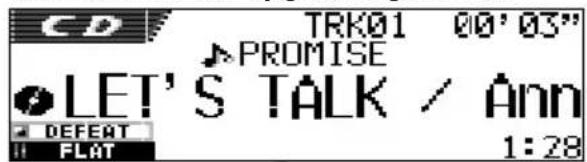

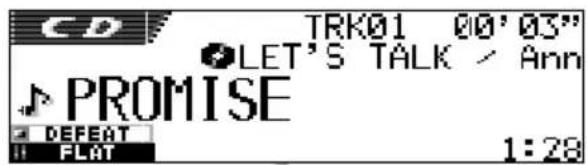

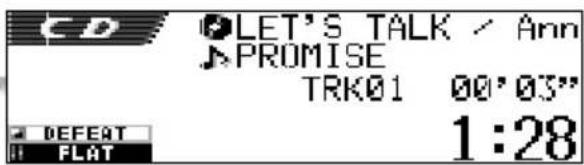

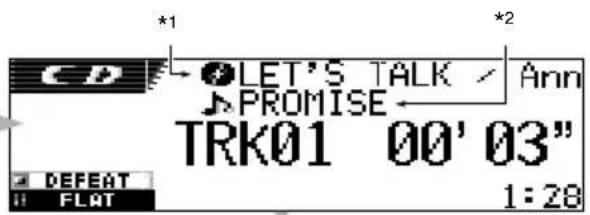

• Display-aanduidingen bij het plaatsen van een audio-CD of een CD Tekst: 1 Totaal aantal tracks2 Totale weergavetijd van de disc 3 Disctitel/zanger(es) (“No Name” verschijnt indien er geen titel is opgenomen ofingevoerd.) 4 Tracktitel (“No Name” verschijnt indien er geen titel is opgenomen.)5 Huidige tracknummer6 Verstreken weergavetijd van de spelendetrack* Indien een naam voor de audio-CD is ingevoerd(zie bladzijde 51), zal deze op het display wordengetoond. Opmerkingen:
• Met reeds een disc in de lade geplaatst, zal de discweergave starten wanneer u “CD” als bron kiest.• Dit toestel kan een MP3-track zonder de <mp3> extensie, en een WMA-track zonder de <wma> extensieniet aflezen en afspelen.• Een verkeerd om geplaatste disc wordt automatisch uitgeworpen.• De weergave stopt wanneer u van bron verandert (de disc wordt in dat geval echter niet uitgeworpen).Wanneer u later weer “CD” als bron kiest, wordt de discweergave vanaf het hiervoor gestopte puntvoortgezet.Om het bedieningspaneel weer naar devoorgaande positie te brengen, drukt unogmaals op 0.• Het bedieningspaneel keert automatisch naarde voorgaande positie terug indien de ladeongeveer 1 minuut geopend blijft (u hoort een pieptoon indien “Beep” op “On” is gesteld—zie bladzijde 49).Wees voorzichtig zodat een disc of uw vingersniet tussen het bedieningspaneel en het toestelvast kunnen knellen. Opmerking: Indien een uitgeworpen disc niet binnen 15 secondenwordt verwijderd, zal deze automatisch weer in hetmechanisme worden getrokken zodat er geen stof in delade kan komen. (De discweergave start in dit gevalniet.)

NL22-31SH9101[E_EX]f.p65 2/26/2003, 10:02 AM2324 NEDERLANDS Druk tijdens weergave van een disc kort op ¢ om naar het begin van de volgende track te gaan. Door iedere volgende druk op de toets wordt het begin van de daarop volgende track opgezocht en afgespeeld. Druk tijdens weergave van een disc kort op 4 om naar het begin van de spelende track te gaan. Door iedere volgende drauk op de toets wordt het begin van voorgaande track opgezocht en afgespeeld. Wat is ImageLink Indien een MP3-map of een WMA-map een beeldbestand <jml> bevat dat met Image Converter (bijgeleverd op de CD-ROM) is gemaakt, kunt u dit beeld op het display tonen tijdens weergave van de tracks van de overeenkomende map.

• Er wordt geen geluid weergegeven tijdens het lezen van een beeldbestand <jml> (het reeds in de fabriek vastgelegde beeld van een koffiekopje wordt nu op het display getoond). Volg de volgende stappen voor het activeren van ImageLink

• Zie tevens “Veranderen van de algemene instellingen (PSM)” op bladzijde 46. 1 Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM- onderdelen op het display verschijnt. 2 Druk op cijfertoets 1 om “MOVIE”— Filmcategorie van de PSM-instellingen te kiezen. Het “Graphics” instelscherm verschijnt op het display. 3 Draai de bedieningsschijf om “ImageLink” te kiezen. 4 Druk op SEL (selecteren) om de instelling te voltooien. ImageLink functioneert bij het starten van de volgende map. Opmerking: ImageLink werkt niet in de volgende gevallen:

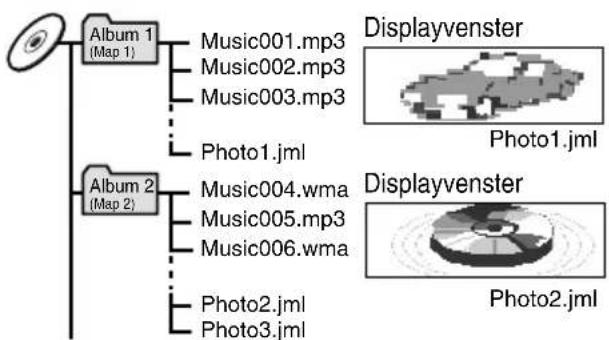

Indien er geen <jml> bestand in een MP3/WMA map is.

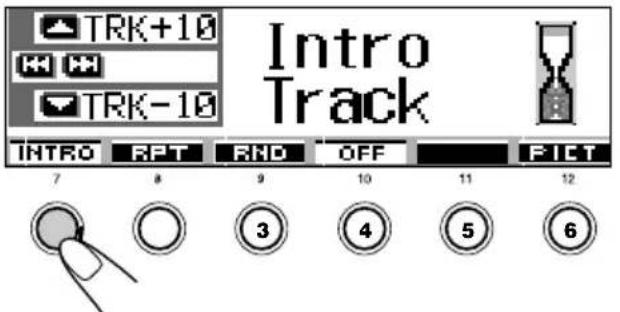

Indien Intro Scan is geactiveerd.

Indien de bron van “CD” naar een andere bron wordt veranderd.

Indien u het toestel uitschakelt wanneer het vastgelegde beeld van een koffiekopje op het display wordt getoond. Opzoeken van een bepaald gedeelte in een track Versnelde voor- en achterwaartse weergave van een track Opmerking: Tijdens deze bediening met een MP3-disc of WMA- disc hoort u uitsluitend het geluid met onderbrekingen. (De verstreken weergavetijd verandert tevens met onderbrekingen op het display). Naar volgende of voorgaande tracks gaan Houd tijdens weergave van een disc ¢ ingedrukt om de track versneld in voorwaartse richting af te spelen. Houd tijdens weergave van een disc 4 ingedrukt om de track versneld in achterwaartse richting af te spelen. Indien er meer dan één <jml> bestand voor een map is, wordt het bestand met het nieuwere nummer tijdens de weergave op het display getoond (in het hierboven getoonde voorbeeld wordt “Photo2.jml” voor Album 2 gebruikt). Album 1(Map 1)Music001.mp3Music002.mp3Music003.mp3Photo1.jmlPhoto1.jmlPhoto2.jmlAlbum 2(Map 2)Music004.wmaMusic005.mp3Music006.wmaPhoto2.jmlPhoto3.jml Displayvenster Displayvenster NL22-31SH9101[E_EX]f.p65 2/27/03, 11:28 AM2425 NEDERLANDS

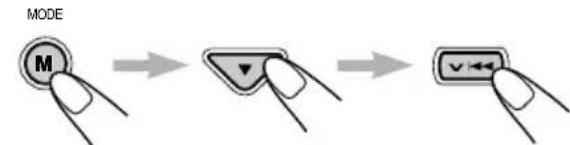

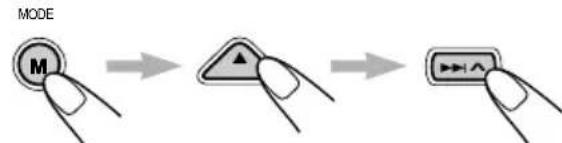

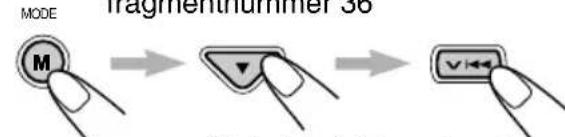

MODE Snel naar een gewenst track gaan

• Bijv. 1:Kiezen van fragmentnummer 32 tijdens weergave van fragmentnummer 6

• Bijv. 2:Kiezen van fragmentnummer 8 tijdens weergave van fragmentnummer 36

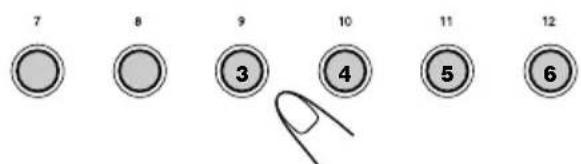

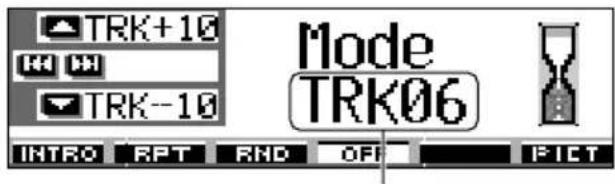

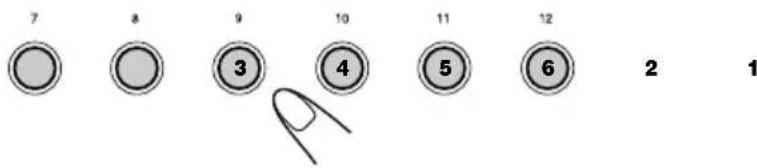

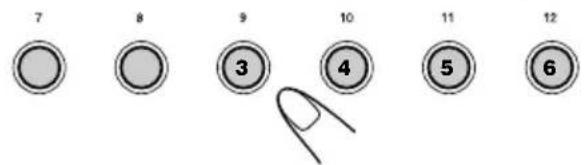

MODE Opzoeken van een track op een disc Direct naar een bepaald track gaan (UITSLUITEND voor CD en CD Tekst) Druk op de cijfertoets die bij een bepaald fragment hoort, om het afspelen van dat fragment te laten beginnen.

• Om een track met nummer 1 – 6 te selecteren: Druk kort op 1 (7) – 6 (12).

• Om een track met nummer 7 – 12 te selecteren: Druk op 1 (7) – 6 (12) en houd de cijfertoets langer dan 1 seconde ingedrukt. Snel naar een track verspringen 1 Druk tijdens weergave van een disc op MODE (M). “Mode” verschijnt op het display en de cijfertoetsen 5 (omhoog)/ ∞ (omlaag) toetsen beginnen te knipperen.

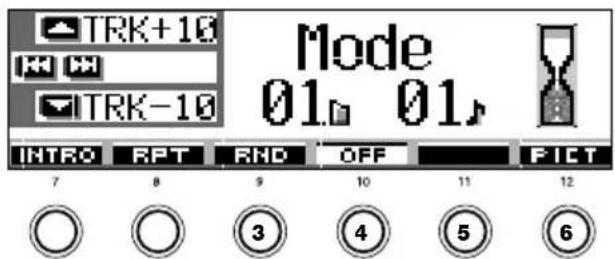

2 Druk terwijl “Mode” nog op het display wordt getoond op 5 (omhoog) of ∞ (omlaag). Bij de eerste druk op 5 (omhoog) of ∞ (omlaag) wordt naar de dichtstbijzijnde volgende hogere of lagere track dat een tiental als nummer heeft versprongen (bijv. Naar de 10

, 20 ste , 30 ste track). Door de volgende druk op de toets kunt u tegelijkertijd 10 tracks verspringen (zie “Snel naar een gewenst track gaan” hieronder).

• Na de laatste track wordt weer de eerste track gekozen, en vice versa.

• Tijdens weergave van een MP3-disc of WMA-disc kan deze bediening uitsluitend binnen een map worden uitgevoerd. Tijdens weergave van een audio-CD of een CD Tekst: Track 6 \ 10 \ 20 \ 30 \ 31 \ 32 (Drie keer) (Twee keer) Track 36 \ 30 \ 20 \ 10 \ 9 \ 8 (Drie keer) (Twee keer)

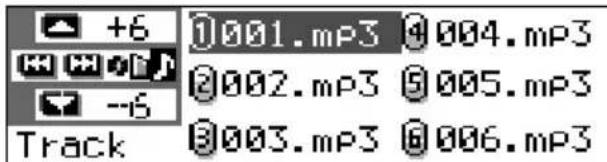

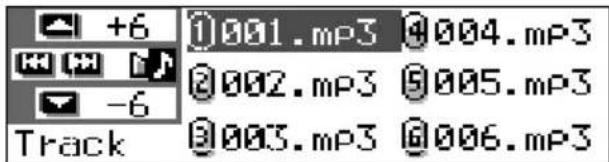

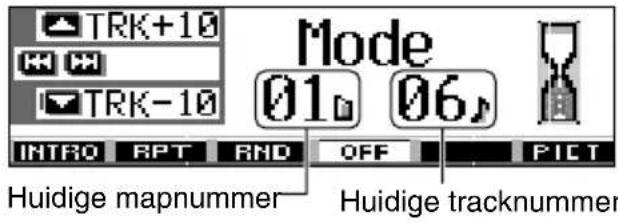

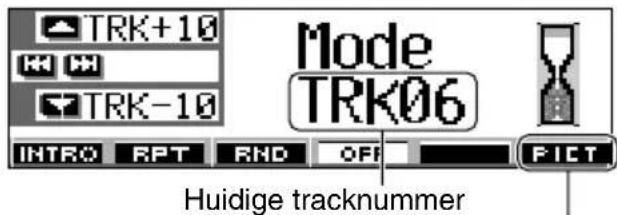

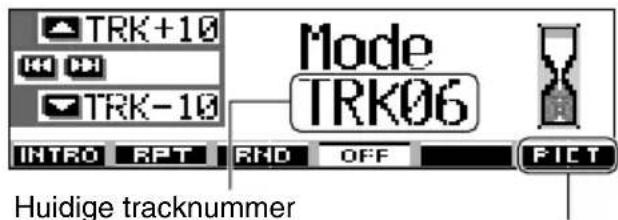

MODE Huidige tracknummer Huidige tracknummer Huidige mapnummer Tijdens weergave van een MP3 of WMA-disc: Zie bladzijde 40 voor deze functie. NL22-31SH9101[E_EX]f.p65 2/26/2003, 10:02 AM2526 NEDERLANDS Opzoeken van een map van een disc De volgende bediening is uitsluitend mogelijk tijdens weergave van een MP3-disc of WMA- disc. Direct naar een bepaalde map gaan BELANGRIJK: Voor het direct opzoeken van mappen met gebruik van de cijfertoets(en), moeten mappen voor hun mapnaam een twee-cijferig nummer hebben. (U kunt dit nummer uitsluitend tijdens opname van CD-R’s of CD-RW’s vastleggen.) Bijv.: Indien de mapnaam “01 ABC” is = Druk op 1 om naar map “01 ABC” te gaan. Indien de mapnaam “1 ABC” is, kunt u door een druk op 1 niet naar deze map gaan. Indien de mapnaam “12 ABC” is = Houd 6 (12) ingedrukt om naar map “12 ABC” te gaan. Druk op de cijfertoets die met het mapnummer overeenkomt om de weergave van het eerste track in deze map af te spelen.

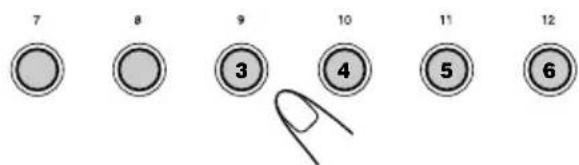

• Voor het kiezen van mapnummer 01 – 06: Druk kort op 1 (7) – 6 (12).

• Voor het kiezen van mapnummer 07 – 12: Druk op 1 (7) – 6 (12) en houd de cijfertoets langer dan 1 seconde ingedrukt. Opmerkingen:

• De weergave start niet indien de map geen MP3- of WMA-tracks heeft (“No Music” verschijnt op het display). U moet dan een andere map kiezen.

• U kunt een map met een hoger nummer dan 12 niet direct kiezen. Voor het kiezen van een bepaald track van een map, drukt u na het kiezen van de map op ¢ of

Verspringen naar de volgende of voorgaande map (van hetzelfde of verschillend hiërarchieniveau) Met het bedieningspaneel: Met de afstandsbediening: Houd tijdens weergave van een disc 3 (naar rechts) ingedrukt om naar de volgende map te verspringen. Iedere volgende keer dat u de toets ingedrukt houdt, wordt de hierop volgende map opgezocht en de weergave van de eerste track van deze map gestart. Druk tijdens weergave van een disc op 5 (omhoog) om naar de volgende map te verpringen. Door iedere volgende druk op de toets wordt de hierop volgende map opgezocht en de weergave van de eerste track van deze map gestart. Druk tijdens weergave van een disc op ∞ (omlaag) om naar de voorgaande map te verpringen. Door iedere volgende druk op de toets wordt de voorgaande map opgezocht en de weergave van de eerste track van deze map gestart. Houd tijdens weergave van een disc 2 (naar links) ingedrukt om naar de voorgaande map te verpringen. Iedere volgende keer dat u de toets ingedrukt houdt, wordt de voorgaande map opgezocht en de weergave van de eerste track van deze map gestart. Opmerking: Een map wordt overgeslagen indien deze geen MP3- of WMA-tracks heeft. Zie de afbeelding van hiërarchieniveaus op bladzijde

PRESETPRESET NL22-31SH9101[E_EX]f.p65 2/26/2003, 10:02 AM2627 NEDERLANDS Verspringen naar de volgende of voorgaande map van een reeks mappen (van hetzelfde hiërarchieniveau) UITSLUITEND met de afstandsbediening: Zie de afbeelding van hiërarchieniveaus op bladzijde

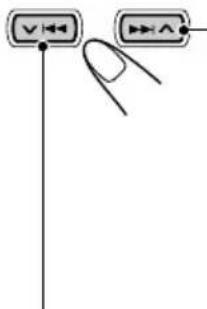

Druk tijdens weergave van een disc op 3 (naar rechts) om naar de volgende map te verpringen. Door iedere volgende druk op de toets wordt de hierop volgende map in de reeks mappen (van hetzelfde hiërarchieniveau) opgezocht (en de weergave start van de eerste track van deze map indien opgenomen). Druk tijdens weergave van een disc op 2 (naar links) om naar de voorgaande map te verpringen. Door iedere volgende druk op de toets wordt de hiervoor liggende map in de reeks mappen (van hetzelfde hiërarchieniveau) opgezocht (en de weergave start van de eerste track van deze map indien opgenomen). Opmerking: De weergave start niet indien de map geen MP3- of WMA-tracks heeft (“No Music” verschijnt op het display). U moet een andere map kiezen. Verspringen naar mappen van een lager of hoger hiërarchieniveau UITSLUITEND met de afstandsbediening: 01 05 01 05Voorbeeld 1Voorbeeld 2Zie de afbeelding van hiërarchieniveaus op bladzijde

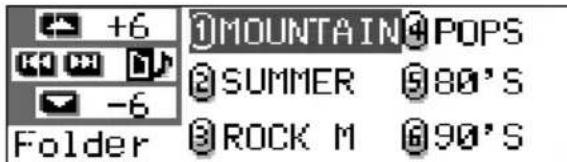

Druk tijdens weergave van een disc op 5 (omhoog) om naar een map van een hoger hiërarchieniveau te verpringen. Door iedere volgende druk op de toets wordt een map van een hoger hiërarchieniveau opgezocht (en de weergave start van de eerste track van de map indien opgenomen). Druk tijdens weergave van een disc op ∞ (omlaag) om naar een map van een lager hiërarchieniveau te verpringen. Door iedere volgende druk op de toets wordt een map van een lager hiërarchieniveau opgezocht (en de weergave start van de eerste track van de map indien opgenomen).

• Indien er meer dan één map in een hoger of lager hiërarchieniveau ligt, wordt de map met een lager nummer opgezocht. Opmerking: De weergave start niet indien de map geen MP3- of WMA-tracks heeft (“No Music” verschijnt op het display). U moet een andere map kiezen. Om direct naar de root terug te keren, drukt u op R•D van de afstandsbediening. U kunt vanaf iedere map direct naar de root terugkeren.

• Het toestel start de weergave van de tracks indien tracks direct, zonder gebruik van mappen, op de disc zijn opgenomen. PRESETPRESET DISC DISC NL22-31SH9101[E_EX]f.p65 2/26/2003, 10:02 AM2728 NEDERLANDS MapnaamlijstTracknaamlijst345621345621 Kiezen van een track en starten van de weergave

Houd 5 (omhoog) of ∞ (omlaag) ingedrukt zodat de mapnaamlijst van de geplaatste disc op het display wordt getoond. De huidige spelende mapwordt opgelicht op het displaygetoond.

Toon de tracknaamlijst van de huidige map. Door iedere druk op de toetsverandert de lijst op het displayals volgt:De huidige spelende track (of de map) wordtopgelicht op het display getoond.Opmerkingen:Het display kan tegelijkertijd slechts zes namen tonen. Druk op 5 (omhoog) of ∞ (omlaag) om de rest van de namen van de lijst te tonen.

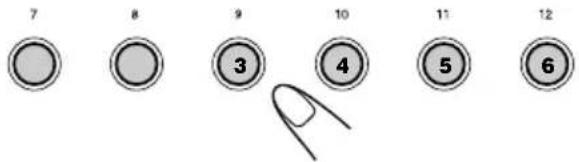

Kies het nummer (1 – 6) van de track die u wilt afspelen. Kiezen van een map en een track met gebruik van de naamlijsten De volgende bediening is uitsluitend mogelijktijdens weergave van een MP3-disc of WMA-disc.U kunt de lijst voor map- en tracknamen tijdensweergave van een disc op het display tonen envervolgens de gewenste map of de track voorweergave kiezen. Kiezen van een map en starten van de weergave

Houd 5 (omhoog) of ∞ (omlaag) ingedrukt zodat de mapnaamlijst van de geplaatste disc op het display wordt getoond. De huidige spelende mapwordt opgelicht op het displaygetoond.Opmerkingen:• Het display kan tegelijkertijd slechts zesnamen tonen. Druk op 5 (omhoog) of ∞(omlaag) om de rest van de namen van de lijstte tonen.• De tracknaamlijst van de huidige spelendemap verschijnt wanneer u op ¢ of 4 drukt. Door iedere druk op de toetswordt afwisselend de mapnaamlijst entracknaamlijst getoond.• Uitsluitend de lijst van mappen met MP3- ofWMA-tracks wordt getoond.

Kies het nummer (1 – 6) van de map die u wilt afspelen. NL22-31SH9101[E_EX]f.p65 2/26/2003, 10:02 AM2829 NEDERLANDS Kiezen van de weergavefuncties Tracks in een willekeurige volgorde afspelen (Willekeurige weergave) U kunt de tracks van een disc (of van een map voor MP3-discs en WMA-discs) in een willekeurige volgorde afspelen. 1 Druk tijdens weergave van een disc op MODE (M). “Mode” verschijnt op het display en de cijfertoetsen en de 5 (omhoog)/∞ (omlaag) toetsen beginnen te knipperen. 2 Druk op cijfertoets 3 terwijl “Mode” nog op het display wordt getoond. Door iedere druk op de toets verandert de willekeurige weergavefunctie als volgt: Voor audio-CD en CD Tekst: Voor MP3-disc en WMA-discs:

MODE Huidige tracknummer

MODE Huidige tracknummer Huidige mapnummer Functie Willekeurige weergave van Random Folder *: Alle tracks van de huidige map en vervolgens van de volgende map, etc.

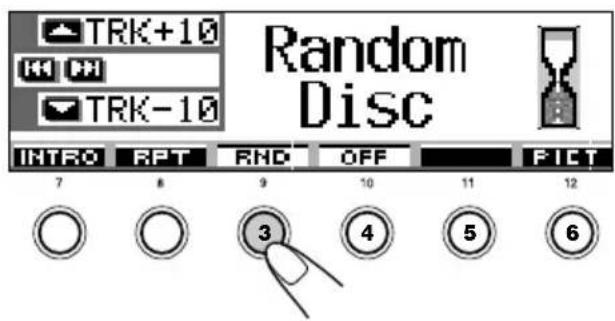

• Tijdens weergave licht op het display op. Random Disc: Alle tracks van de disc.

• Tijdens weergave licht op het display op.

• “Random Folder” kan uitsluitend voor MP3-discs en WMA-discs worden gebruikt. Voor het annuleren van willekeurige weergave, kiest u “Random Off” door herhaaldelijk op cijfertoets 3 te drukken of drukt u in stap 2 op cijfertoets 4. Tracks herhaald afspelen (Herhaalde weergave) U kunt de tracks van een disc (of van een map voor MP3-disc en WMA-discs) herhaald afspelen. 1 Druk tijdens weergave van een disc op MODE (M). “Mode” verschijnt op het display en de cijfertoetsen en de 5 (omhoog)/∞ (omlaag) toetsen beginnen te knipperen. 2 Druk op cijfertoets 2 terwijl “Mode” nog op het display wordt getoond. Door iedere druk op de toets verandert de herhaalde weergavefunctie als volgt: Tijdens weergave van een audio-CD of een CD Tekst: Tijdens weergave van een MP3-disc of WMA-disc: Random Off Random DiscRandom Folder Random Off Random Disc NL22-31SH9101[E_EX]f.p65 2/26/2003, 10:02 AM2930 NEDERLANDS Voor audio-CD en CD Tekst:Voor MP3-discs en WMA-discs:Functie Herhaalde weergave vanRepeat Track : Huidige (of gespecificeerde) track.• Tijdens weergave licht op het display op.Repeat Folder*: Alle tracks van de huidige (ofgespecificeerde) map.• Tijdens weergave licht op het display op.* “Repeat Folder” kan uitsluitend voor MP3-discs enWMA-discs worden gebruikt.Voor het annuleren van herhaalde weergave, kiest u “Repeat Off” door herhaaldelijk op cijfertoets 2 te drukken of drukt u in stap 2 opcijfertoets 4. Alleen de intro’s afspelen (Intro-aftasten) U kunt achtereenvolgend de eerste 15 secondenvan alle tracks afspelen. 1 Druk tijdens weergave van een disc op MODE (M).“Mode” verschijnt op het display ende cijfertoetsen en de 5 (omhoog)/∞ (omlaag) toetsen beginnen teknipperen. 2 Druk op cijfertoets 1 terwijl “Mode” nog op het display wordt getoond.Door iedere druk op de toets verandert deintro-aftastfunctie als volgt:Voor audio-CD en CD Tekst:Voor MP3-discs en WMA-discs:Functie Weergave van het begin vanIntro Track : Alle tracks van de disc.• Tijdens weergave licht op het display op. Intro Folder* : Eerste track van alle mappen.
• Tijdens weergave licht op het display op.* “Intro Folder” kan uitsluitend voor MP3-discs enWMA-discs worden gebruikt.Voor het annuleren van intro-aftasten, kiest u“Intro Off” door herhaaldelijk op cijfertoets 1 tedrukken of drukt u in stap 2 op cijfertoets 4. Voorkomen van het uitwerpen van een disc U kunt een disc in de lade vergrendelen zodatdeze niet zomaar kan worden uitgeworpen. Houd SEL (selecteren) ingedrukt en houd tegelijkertijd 0 langer dan 2 seconden ingedrukt. “No Eject” knippert ongeveer 5 seconden op hetdisplay en de disc is vergrendeld zodat deze nietzomaar kan worden verwijderd.Ontgrendelen van de disc zodat deze kanworden uitgeworpenHoud SEL (selecteren) ingedrukt en houdtegelijkertijd 0 wederom langer dan 2 secondeningedrukt.“Eject OK” knippert ongeveer 5 seconden op hetdisplay en de disc is ontgrendeld.345621

DISP Tijdens weergave van een MP3-disc of WMA- disc:

• Albumnaam/zanger(es) of mapnaam wordt opgelicht getoond.

• Tracktitel of tracknaam wordt opgelicht getoond.

• Kloktijd wordt opgelicht getoond. Opmerkingen:

De mapnaam met verschijnt indien “Tag” op “Off” is gesteld (zie bladzijde 49).

De tracknaam met verschijnt indien “Tag” op “Off” is gesteld (zie bladzijde 49). Display-aanduiding:

• Indien de titel opgelicht op het midden van het display wordt getoond en de hele titel niet in één keer kan worden getoond, zal de titel rollend verschijnen. Zie tevens “Kiezen van de functie voor het rollen van tekst—Scroll” op bladzijde 48.

• Bepaalde tekens of symbolen kunnen niet op het display worden getoond (en er verschijnt een blanco of ander teken).

Veranderen van het displaypatroon Door een druk op DISP (D) kunt u andere informatie op het display tonen. Door iedere druk op de toets verandert het displaypatroon als volgt: Tijdens weergave van een audio-CD of CD Tekst:

• Disctitel/zanger(es) of door u ingevoerde discnaam wordt opgelicht getoond:

• Tracktitel wordt opgelicht getoond:

• Kloktijd wordt opgelicht getoond: Opmerkingen:

“No Name” verschijnt indien er geen naam voor de audio-CD is ingevoerd of geen disctitel/zanger(es) voor de CD Tekst is opgenomen. Zie bladzijde 51 voor het invoeren van een naam voor een audio-CD.

“No Name” verschijnt voor een audio-CD. “No Name” verschijnt tevens indien er geen tracktitel voor de CD Tekst is opgenomen. NL22-31SH9101[E_EX]f.p65 2/26/2003, 10:02 AM3132 NEDERLANDS

Druk éénmaal op SEL (selecteren) om het DSP-functiekeuzescherm te tonen. Het laatst gekozen DSP-functiescherm verschijnt.• Indien u tweemaal of vaker op de toetsdrukt, schakelt het toestel in anderefuncties voor het instellen van het geluid.• Zie bladzijden 35 en 36 voor iEQ(geluidsfunctie) instellingen.• Zie bladzijden 37 en 38 voor SEL/BBE(basisgeluid) instellingen.

Druk op een cijfertoets om een van de DSP-functies uit de op het display getoonde lijst te kiezen.

• Dit toestel heeft twee DSP-functiekeuzeschermen. Druk op 5(omhoog) of ∞ (omlaag) om het anderescherm te tonen. Kiezen van de DSP-functies Met de in het toestel ingebouwde DSP (DigitalSignal Processor) functies kunt u specifiekeakoestische geluidsvelden voor uw auto kiezen.Beschikbare DSP-functies:THEATER: Simuleert het effect van hetgeluid in een theater.HALL: Simuleert het effect van hetgeluid in een grote concertzaalmet een sterkaanwezigheidsgevoel.CLUB: Simuleert het effect van eendancing met een dynamischgeluid.DOME: Simuleert het effect van hetgeluid in een koepel met eenhoog plafond.STUDIO: Simuleert het “live” geluid vaneen opnamestudio.V. CANCEL:De zang (“Voice Cancel” oftewel“Stemmen geannuleerd”) wordtgedempt. Gebruik voor hetoefenen van het meezingen metmuziek—Karaoke.DEFEAT: De DSP-functies zijnuitgeschakeld.Opmerking:De werking van “V.CANCEL” is afhankelijk van deopnamekarakteristieken van de bron. Vooral bij devolgende bronnen is het effect mogelijk niet optimaalof bevredigend.• Mono-bronnen, bijvoorbeeld AM-uitzendingen enmono FM-uitzendingen.• Multiplex geluidsbronnen, en• Bronnen die met duetten, sterke echo, een koor ofslechts een paar instrumenten zijn opgenomen.Druk op 5 (omhoog) of ∞(omlaag). DSP Geannuleerd iEQ SEL/BBE NL32-38SH9101[E_EX]f.p65 2/26/2003, 10:03 AM3233 NEDERLANDS Nauwkeurige instellingen voor de DSP- functies maken U kunt indien gewenst nauwkeurigere instellingen maken voor een optimaal geluidsveld in uw auto. De gemaakte instellingen zijn effectief voor alle DSP-functies, uitgezonderd “V.CANCEL”. Instelbare onderdelen: Het aantal ingebouwde luidsprekers: Kies het aantal in uw auto ingebouwde luidsprekers —“2ch” of “4ch”.

• Indien er vier ingebouwde luidsprekers in uw auto zijn (“4ch”), moet u het formaat van uw auto kiezen (zie stap

op bladzijde 34). Positie luisterstoel: Kies de luisterplaats voor het lokaliseren van het geluid.

Druk éénmaal op SEL (selecteren) om het DSP-functiekeuzescherm te tonen. De huidige geactiveerde DSP- functie verschijnt op het display.

• U kunt niet naar de volgende stap gaan indien er geen DSP-functie is geactiveerd (“DEFEAT” is gekozen). Kies eerst een van de DSP-functies. SEL Bijv. Met hiervoor “Dome” gekozen

Stel het DSP-effectniveau in—1, 2 of

Het laatst gekozen DSP- effectniveau is effectief voor alle DSP-functies, uitgezonderd “V.CANCEL”.

• Het effectniveau wordt sterker door een hoger nummer te kiezen. Voor het annuleren van de DSP-functies, kiest u “DEFEAT” in stap

Voor het verlaten van het DSP- functiekeuzescherm, drukt u herhaaldelijk op SEL (selecteren) of wacht u ongeveer 15 seconden. ATT Bijv. Met “Dome” in de voorgaande stap gekozen

Druk op cijfertoets 6 om het scherm voor het nauwkeuriger instellen te tonen.

Kies de luisterstoelpositie.

• Druk op cijfertoets 1 om “LEFT(linksvoor)” voor de positie te kiezen.
• Druk op cijfertoets 2 om “RIGHT (rechtsvoor)” voor de positie te kiezen.
• Druk op cijfertoets 3 om “FRONT” (voor) voor de positie te kiezen.
• Druk op cijfertoets 4 om “ALL” (allen) voor de positie te kiezen. Opmerking: Het effect is mogelijk niet optimaal indien defader of balans extreem is ingesteld.

Druk op cijfertoets 5 om het aantal ingebouwde luidsprekers in te stellen.

• Kies “4ch” indien u vierluidsprekers heeft, en “2ch”wanneer u slechts tweeluidsprekers heeft. Opmerking: Met “4ch” gekozen, worden deachterluidsprekers uitsluitend gebruikt voorweergave van reflecties en nagalm zodat u in uwauto een sterker “aanwezigheidsgevoel” krijgt.345621 ATT

Indien u “4ch” heeft gekozen, moet u de bedieningsschijf draaien om het formaat van uw auto te kiezen. Het autoformaat verandert alsvolgt wanneer u de schijfdraait: Compact: Kies indien de afstand vanaf deachterluidsprekers tot deluisterpositie korter is dan deafstand tot de voorluidsprekers.• Middle: Kies indien de afstand vanaf deachterluidsprekers tot deluisterpositie bijna gelijk is aande afstand tot devoorluidsprekers.• Large: Kies indien de afstand vanaf deachterluidsprekers tot deluisterpositie langer is dan deafstand tot de voorluidsprekers. Opmerking: U kunt het autoformaat niet kiezen indien u“2ch” in de vorige stap heeft gekozen.Voor het weer terugkeren naar het DSP-functiekeuzescherm, drukt u op cijfertoets 6.Voor het verlaten van het DSP-functiekeuzescherm, drukt u herhaaldelijk opSEL (selecteren) of wacht u ongeveer 15seconden.

Druk op een cijfertoets om een van de geluidsfuncties uit de op het display getoonde lijst te kiezen.

• Dit toestel heeft twee geluidsfunctie-keuzeschermen. Druk op 5 (omhoog) of∞ (omlaag) om het andere scherm tetonen.Voor het annuleren van de geluidsfuncties, kiest u “FLAT” in stap

Voor het verlaten van het geluidsfunctie-keuzescherm, drukt u herhaaldelijk op SEL(selecteren) of wacht u ongeveer 15 seconden.Opmerkingen:• Zie bladzijde 71 voor details aangaandevooringestelde waarden voor iedere geluidsfunctie.• U kunt de geluidsfuncties niet veranderen indien“V.CANCEL” als DSP-functie is gekozen.345621345621 DSP Geannuleerd iEQ SEL/BBE Druk op 5 (omhoog) of ∞(omlaag). Kiezen van de reeds vastgelegde geluidsfuncties (iEQ: Intelligente Equalizer) U kunt een reeds in de fabriek vastgelegdegeluidsfunctie (iEQ: intelligente equalizer) kiezendie voor het genre muziek geschikt is.Beschikbare geluidsfuncties:H. ROCK (Hard Rock)R & B (Rhythm en Blues)POP (Popmuziek)JAZZ (Jazz-muziek)DANCE (Dansmuziek)Country (Country-muziek)REGGAE (Reggae-muziek)CLASSIC (Klassieke muziek)USER 1, USER 2, USER 3FLAT (er wordt geen geluidsfunctie gebruikt)

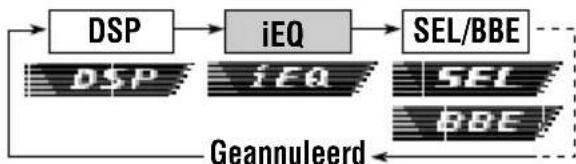

Druk tweemaal op SEL (selecteren) om het geluidsfunctie-keuzescherm te tonen. De laatst gekozengeluidsfunctie verschijnt.• Indien u vaker dan twee keer op de toetsdrukt, schakelt het toestel in anderefuncties voor het instellen van het geluid.• Zie bladzijden 32 tot 34 voor DSP-functieinstellingen.• Zie bladzijden 37 en 38 voor SEL/BBE(basisgeluid) instellingen. NL32-38SH9101[E_EX]f.p65 2/26/2003, 10:03 AM3536 NEDERLANDS Vastleggen van uw eigen geluidsinstellingen U kunt de geluidsfuncties naar wens instellen en vervolgens uw eigen instellingen in het geheugen vastleggen (USER 1, USER 2 en USER 3).

Druk tweemaal op SEL (selecteren) om het geluidsfunctie-keuzescherm te tonen. De laatst gekozen geluidsfunctie verschijnt.

Druk op een cijfertoets om een van de geluidsfuncties uit de op het display getoonde lijst te kiezen.

• Dit toestel heeft twee geluidsfunctie- keuzeschermen. Druk op 5 (omhoog) of ∞ (omlaag) om het andere scherm te tonen.

Activeer de functie voor het instellen van het geluid. Het volgende scherm voor het instellen van de geluidsfunctie verschijnt op het display. Bijv.: Met “USER 1” gekozen. SEL

Stel als gewenst in.

2) Druk op 5 (omhoog) of ∞ (omlaag) om

het niveau van de gekozen band binnen een bereik van –05 tot +05 in te stellen.

3) Herhaal stappen 1) en 2) voor het

instellen van de andere frequentiebanden.

Leg de gemaakte instelling vast. Een mededeling voor het bevestigen verschijnt—of u de instelling werkelijk wilt vastleggen. Indien u de instelling wilt annuleren, druk

De door u gemaakte instelling blijft effectief totdat u een andere geluidsfunctie kiest.

Druk op een van de cijfertoetsen 1, 2 of 3 om een van de gebruiker- geluidsfuncties (USER 1, USER 2 of USER 3) te kiezen waaronder u de instelling wilt vastleggen. SEL Voor het instellen gebruikte toetsen Bijv. Met hiervoor “R & B” gekozen NL32-38SH9101[E_EX]f.p65 2/26/2003, 10:03 AM3637 NEDERLANDS GELUIDSINSTELLINGEN Maken van de basisgeluidsinstellingen U kunt instellingen maken voor de luidspreker-uitgangsbalans, het subwooferuitgangsniveau enhet ingangsniveau voor iedere bron.• De volgende stappen moeten binnen eenbepaalde tijd worden uitgevoerd. Start opnieuwvanaf stap indien de instelling wordtgeannuleerd voordat u klaar bent.

Druk herhaaldelijk op SEL (selecteren) om een van de schermen voor basisgeluidsinstellingen (SEL) te tonen. Door iedere druk op de toetsverandert het instelbareonderdeel als volgt:• Zie bladzijden 32 tot 34 voor de DSP-functieinstellingen.• Zie bladzijden 35 en 36 voor iEQ(geluidsfunctie) instellingen.AanduidingActie: BereikFad Instellen van het R06 (alleenbalans tussen de achter)voor- en |achterluidsprekers.F06 (alleen voor)Bal Instellen van het L06 (alleen links)balans tussen de |linker- en R06 (alleen rechts)rechterluidsprekers Sub Out Instellen van het 00 (min.)subwooferuitgangs niveau en 08 (max.)drempelfrequentie.Low/Mid/HighBBE Voor BBE Off, BBE 1,natuurgetrouwer BBE 2, BBE 3geluid.Vol Adj Instellen en –05 (min.)vastleggen van het ingangsniveau +05 (max.)voor iedere bron. SEL

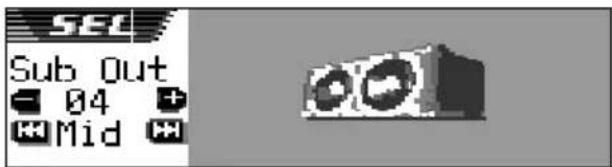

Stel het niveau in. Voor het instellen van de fader en balans—Fad, Bal:Maak deze twee instellingen tegelijkertijd.

• Stel het faderniveau op “00” indien u slechts twee luidsprekers gebruikt.• Druk op 5 (omhoog) of∞ (omlaag) om de faderin te stellen.
• Druk op ¢ of 4 om de balans inte stellen.Instellen van de subwooferuitgang—Sub Out:Deze instelling is uitsluitend effectief indienu een subwoofer heeft aangesloten.U kunt tevens een geschiktedrempelfrequentie voor de aangeslotensubwoofer instellen.
• Druk op ¢ of 4 om “Low”, “Mid” of “High” te kiezen. Low: Frequenties hoger dan 50 Hzworden niet naar de subwoofergestuurd.Mid: Frequenties hoger dan 80 Hzworden niet naar de subwoofergestuurd.High: Frequenties hoger dan 115 Hzworden niet naar de subwoofergestuurd.Verhogen van het niveau.Verlagen van het niveau.ATT Basisgeluids- instellingen Fad/Bal Sub Out Vol Adj BBE DSP Geannuleerd iEQ NL32-38SH9101[E_EX]f.p65 2/26/2003, 10:03 AM3738 NEDERLANDS Voor een natuurgetrouwer geluid—BBE: BBE Digital* is een nieuwe digitale verwerkingsmethode voor het terugkrijgen van de helderheid en duidelijkheid van het oorspronkelijke “live” geluid van een opname, uitzendingen, etc. Wanneer een luidspreker geluid reproduceert, wordt een frequentie- afhankelijke fase-verplaatsing gebruikt, waardoor geluiden met hoge frequenties later uw oren bereiken dan geluiden met lage frequenties. BBE Digital regelt de fase- verhouding tussen de lage, midden en hoge frequenties door een progressieve langere vertragingstijd voor de lage en midden frequenties toe te voegen zodat alle frequenties de luisteraar tegelijkertijd op de juiste tijd bereiken. Kies het effectniveau. Het effectniveau wordt sterker naarmate u een hoger nummer kiest. Bij het verlaten van de fabriek is “BBE Off” voor het effectniveau ingesteld (BBE Digital is geannuleerd). Opmerking: U kunt het BBE niveau niet veranderen indien “V.CANCEL” als DSP-functie is gekozen.

• Gefabriceerd onder licentie van BBE Sound, Inc. Licentie verleend door BBE Sound, Inc. Onder USP4638258 en 4482866. BBE en het BBE symbool zijn geregistreerde handelsmerken van BBE Sound, Inc. ATT Verhogen van het niveau. Verlagen van het niveau. ATT (INPUT OVER) indicator Instellen van het ingangsniveau voor iedere bron—Vol Adj: U moet deze instelling voor iedere bron, uitgezonderd FM, maken. Kies voordat u de instelling maakt eerst de gewenste bron. Nadat u de instelling eenmaal heeft gemaakt, wordt deze in het geheugen vastgelegd en hoeft u het volumeniveau niet meer iedere keer bij het veranderen van bron opnieuw in te stellen. Stel in overeenstemming met het FM- geluidsniveau in. Indien de (INPUT OVER) indicator op het display verschijnt en het geluid vervormd klinkt Het ingangsniveau van het externe component (LINE IN) is op een hoog niveau gesteld (hoger dan 1,5 Vrms). U moet in dat geval het uitgansgniveau van het aangesloten component instellen zodat de (INPUT OVER) indicator niet meer verschijnt. BBE Off (Geannuleerd) BBE 1 BBE 2 BBE 3 Verhogen van het niveau. Verlagen van het niveau NL32-38SH9101[E_EX]f.p65 2/28/03, 9:06 PM3839 NEDERLANDS GRAFISCH DISPLAYS Wat is Image Converter? Image Converter is originele software van JVC voor het produceren van beelden die u op het display van uw JVC auto-audiotoestel kunt tonen. We geven hier de basisprocedure voor het maken van een CD-R met stilbeelden (foto’s) en animaties (film) met Image Converter. In deze gebruiksaanwijzing wordt uitsluitend het exporteren van bestanden (stilbeelden en film) naar het geheugen van dit toestel uitgelegd—de hieronder beschreven stap 5.

• Zie de Gebruiksaanwijzing van Image Converter (PDF bestanden in de “Manual” map op de bijgeleverde CD-ROM) voor overige bewerkingen (de hieronder beschreven stappen 1 tot 4). Met Image Converter op de bijgeleverde CD- ROM kunt u uw eigen beelden maken en bewerken. U kunt dan deze beelden gebruiken voor de schermen bij het starten en stoppen en het grafische scherm tijdens weergave van een bron. Beelden bewerken en monteren Importeren van beelden Schrijven op een CD-R Weergave op uw auto-audiotoestel KD-SH9104/ KD-SH9103/ KD-SH9102/ KD-SH9101 Installeer/Start het programma Installeer Image Converter op uw PC. Importeer de beelden Importeer de oorspronkelijke beelden van de Image Converter CD-ROM of andere apparatuur, bijvoorbeeld een digitale camera of digitale videocamera. Bewerk en monteer de beelden Bewerk de beelden, bijvoorbeeld gedeeltes uitknippen of regelen van de kleur, monteer het animatie-effect en voeg uw tekst toe. Schrijf de beelden op een CD-R Leg de met Image Converter gemaakte animaties of de stilbeelden met gebruik van uw software voor het schrijven op een CD-R vast. Voor het tonen van de beelden op het display van uw auto-audiotoestel moeten deze beelden op een CD-R zijn geschreven.

• Zie tevens aanwijzingen van de software voor het schrijven op een CD-R voor het vastleggen van de beelden op een CD-R. Bekijk de door u gemaakte animaties of stilbeelden op uw auto-audiotoestel. Exporteer de beelden van de door u gemaakte CD-R naar uw JVC auto-audiotoestel. NL39-45SH9104[E_EX]f.p65 6/15/03, 10:14 PM3940 NEDERLANDS

Open het bedieningspaneel.

Plaats de CD-ROM met bestanden (beelden en animaties) in de lade. Het toestel trekt de disc verder in het mechanisme, het bedieningspaneel keert terug naar de voorgaande positie (zie bladzijde 52).

• De weergave start automatisch indien er tevens afspeelbare audiobestanden, bijvoorbeeld MP3-tracks, op de disc zijn opgenomen.

Druk nadat de disc is herkend op MODE (M). “Mode” verschijnt op het display en vervolgens beginnen de cijfertoetsen, 5 (omhoog)/∞ (omlaag) toetsen te knipperen.

Druk op cijfertoets 6 om het download-keuzescherm te tonen. Downloaden van beelden en animaties Alvorens de volgende handelingen uit te voeren, moet u een CD-ROM met stilbeelden (foto’s) en animaties (films) maken.

• De bijgeleverde Image Converter CD-ROM bevat wat voorbeelden van beelden en animaties en u kunt deze disc gebruiken voor originele displayschermen. BELANGRIJK:

• Stilbeelden (foto’s) moeten de <jml> extensiecode achter de bestandnaam hebben en animaties (films) moeten de <jma> extensiecode hebben.

• Het downloaden van een bestand is uitsluitend mogelijk wanneer “CD” als bron is gekozen; bestanden wissen is echter mogelijk met iedere bron.

• Let op het volgende alvorens een bestand te downloaden of te wissen: – Download geen bestand tijdens het rijden. – Draai de contactsleutel niet naar de “uit- stand” tijdens het downloaden of wissen van een bestand.* – Verwijder het bedieningspaneel niet tijdens het downloaden of wissen van een bestand.*

Het downloaden of wissen van een bestand wordt niet juist uitgevoerd indien u deze handelingen wel uitvoert. U moet in dat geval de procedure opnieuw uitvoeren.

• Indien u reeds een animatie voor “PowerOn”, “PowerOff” of “Movie” heeft ingesteld, wordt een reeds vastgelegde animatie gewist wanneer u een nieuwe animatie download.

• Het downloaden van een animatie kost wat tijd. – Ongeveer 6 tot 7 seconden voor een stilbeeld (één kaderbeeld). – Ongeveer 3 tot 4 minuten voor een animatie van 30 kaderbeelden. – Ongeveer 10 minuten voor een animatie van 90 kaderbeelden.

• Wanneer door een van de standby- ontvangstfuncties, bijvoorbeeld TA, PTY of mededelingen, op een zender (of service voor de DAB-tuner) is afgestemd, kunt u geen bestand downloaden of wissen. Tijdens het downloaden of wissen van een bestand werken de standby-ontvangstfunctie op hun beurt niet en wordt niet op een zender (of service) afgestemd. Het afstemmen start pas nadat het downloaden of wissen klaar is. NL39-45SH9101[E_EX]f.p65 2/26/2003, 10:03 AM4041 NEDERLANDS Opmerkingen:
• Met deze lijst worden de mappen met degewenste bestanden—<jml> bestanden voor“Picture” en <jma> bestanden voor deoverige—getoond.• Het display kan tegelijkertijd slechts zes namentonen. Druk op 5 (omhoog) of ∞ (omlaag) omde rest van de namen van de lijst te tonen.• U hoort een pieptoon en u kunt niet naar devolgende stap gaan indien een disc is geplaatstwaarop geen <jml> en <jma> bestanden zijnopgenomen.Indien u de procedure wilt annuleren,druk op DISP (D).

Kies een map (zodat deze oplicht) waarin het gewenste bestand is.

Toon de naamlijst van de bestanden van de gekozen map. Door iedere druk op de toetsverandert de lijst op het displayals volgt: Opmerking: Het display kan tegelijkertijd slechts zes namentonen. Druk op 5 (omhoog) of ∞ (omlaag) omde rest van de namen van de lijst te tonen. 345621Bijv.: Met “Picture” in stap gekozen. Mapnaamlijst Bestandnaamlijst

Kies een van de onderdelen (zodat het gewenste onderdeel oplicht) waarvoor u een bestand wilt downloaden.

• PowerOn : StartschermDownloaden van een animatie die zalworden getoond bij het inschakelen vanhet toestel. (U kunt slechts één animatiemet maximaal 30 kaderbeeldenvastleggen).• PowerOff : StopschermDownloaden van een animatie die zalworden getoond bij het uitschakelen vanhet toestel. (U kunt slechts één animatiemet maximaal 30 kaderbeeldenvastleggen.)• Picture : Grafische scherm*Downloaden van een stilbeeld dat wordtgetoond tijdens weergave van een bron.(U kunt 90 stilbeelden met ieder slechtséén kaderbeeld vastleggen).• Movie : Grafische scherm*Downloaden van een animatie die wordtgetoond tijdens weergave van een bron.(U kunt slechts één animatie metmaximaal 90 kaderbeelden vastleggen).* Het grafische scherm verschijnt wanneer ergedurende ongeveer 20 seconden geenbediening wordt uitgevoerd.Voor het annuleren van de procedure,drukt u op cijfertoets 5 zodat het download-keuzescherm verdwijnt.

Toon de naamlijst van de map van de geplaatste CD-R. “File Check....” wordt evengetoond en vervolgensverschijnt de maplijst.De huidige gekozen map wordt opgelicht ophet display getoond.VERVOLG, ZIE OMMEZIJDE NL39-45SH9101[E_EX]f.p65 2/28/03, 9:06 PM4142 NEDERLANDS Wissen van ongewenste bestanden

• U kunt door een druk op cijfertoets 5 naar hetvoorgaande scherm terugkeren wanneer“BACK” boven cijfertoets 5 op het display wordtgetoond. Tegelijkertijd wissen van alle vastgelegde bestanden 1 Druk tijdens weergave van eenbron op MODE (M).“Mode” verschijnt op het display envervolgens beginnen de cijfertoetsen,5 (omhoog)/ ∞ (omlaag) toetsen teknipperen.2 Druk op cijfertoets 6 om hetdownload-keuzescherm te tonen.3 Druk op 5 (omhoog) of ∞(omlaag) om alle onderdelen tekiezen (zodat deze allenoplichten).4 Druk op cijfertoets 4.“All File Delete OK?” wordt op hetdisplay getoond.5 Druk nogmaals op cijfertoets 4.“Now Deleting...” wordt tijdens hetwissen van de bestanden getoond.Het download-keuzeschermverschijnt weer nadat allebestanden zijn gewist.6 Druk op cijfertoets 5 om weer hetscherm met de bronaanduiding tetonen.

Kies het bestand dat u wiltdownloaden. Druk op cijfertoets 1 om hetdownloaden te starten.Het downloaden start en“Downloading...” verschijnt ophet display.De bestandnaamlijst verschijntweer nadat het bestand isontvangen.Indien u het bestand niet wilt downloaden,drukt u op cijfertoets 5. Het bestand-keuzescherm verschijnt weer. Herhaal dehandelingen vanaf stap

Herhaal stappen tot if voor hetdownloaden van bestanden voor“Picture” en het vastleggen vanmeerdere bestanden. Voltooi het downloaden.Voor het downloaden van een bestand voor eenander onderdeel van het download-keuzescherm,moet u de handelingen vanaf stap herhalen. Opmerkingen:

• Indien u het 91 ste beeld voor het beeldscherm wiltvastleggen, zal “Picture Full” worden getoond enkunt u het downloaden niet starten. U moet in datgeval alvorens te downloaden eerst ongewenstebestanden wissen.• Indien het totaal aantal kaderbeelden voor eenanimatie de hieronder getoonde aantallenoverschrijdt, zullen de beelden die deze getallenoverschrijden worden genegeerd.– Voor het start- en stopscherm: 30– Voor het filmscherm: 90

De bestandnaam verschijnt en“Download OK?” wordt op het displayvan het toestel getoond. NL39-45SH9101[E_EX]f.p65 2/26/2003, 10:03 AM4243 NEDERLANDS Wissen van de vastgelegde bestanden voor “PowerOn”, “PowerOff”, “Picture (alle vastgelegde beelden tegelijkertijd)” en “Movie”

Druk tijdens weergave van een bron op MODE (M). “Mode” verschijnt op het display en vervolgens beginnen de cijfertoetsen, 5 (omhoog)/ ∞ (omlaag) toetsen te knipperen.

Druk op cijfertoets 6 om het download-keuzescherm te tonen.

Druk op 5 (omhoog) of ∞ (omlaag) om een van de onderdelen te kiezen (zodat deze oplicht).

Voor het wissen van de bestanden die voor “PowerOn”, “PowerOff” en “Movie” zijn vastgelegd, drukt u op cijfertoets 3. De bestandnaam van de hiervoor vastgelegde animatie verschijnt en “Delete OK?” wordt getoond. Voor het tegelijkertijd wissen van alle bestanden die voor “Picture” zijn vastgelegd, drukt u op cijfertoets

“All Picture Delete OK?” wordt op het display getoond.

Druk nogmaals op cijfertoets 3 indien u werkelijk alle bestanden voor “PowerOn”, “PowerOff” en “Movie” tegelijkertijd wilt wissen. Druk nogmaals op cijfertoets 4 indien u werkelijk alle bestanden voor “Picture” tegelijkertijd wilt wissen. “Now Deleting...” wordt tijdens het wissen van de gekozen bestanden getoond. Het download- keuzescherm verschijnt weer nadat de betreffende bestanden zijn gewist.

Druk op cijfertoets 5 om weer het scherm met de bronaanduiding te tonen.

MODE Wissen van de vastgelegde bestanden voor “Picture” (stuk voor stuk) 1 Druk tijdens weergave van een bron op MODE (M). “Mode” verschijnt op het display en vervolgens beginnen de cijfertoetsen, 5 (omhoog)/ ∞ (omlaag) toetsen te knipperen. 2 Druk op cijfertoets 6 om het download-keuzescherm te tonen. 3 Druk op 5 (omhoog) of ∞ (omlaag) om “Picture” te kiezen (zodat deze oplicht). 4 Druk op cijfertoets 3. De naamlijst van de vastgelegde bestanden wordt getoond. Opmerking: Het display kan tegelijkertijd slechts zes namen tonen. Druk op 5 (omhoog) of ∞ (omlaag) om de rest van de namen van de lijst te tonen. 5 Druk op de cijfertoets om het te wissen bestand te kiezen. De gekozen bestandnaam verschijnt en “Delete OK?” wordt getoond. 6 Druk op cijfertoets 3 om het wissen te starten. “Now Deleting...” wordt tijdens het wissen van het gekozen bestand getoond. De naamlijst van de vastgelegde bestanden verschijnt weer nadat het betreffende bestand is gewist. Verschijnt wanneer “Picture” is gekozen (is opgelicht).

Bijv.: Met “Picture” gekozen

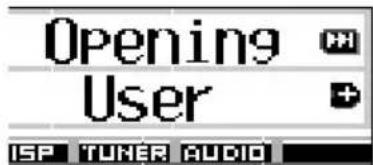

• Default: De reeds in de fabriek vastgelegde animatie wordt gebruikt.

• User: Uw eigen gemonteerde animatie wordt gebruikt.

Voltooi de instelling. Activeren van het grafische scherm met gebruik van een beeld of film Met deze instelling kunt u de grafische displays veranderen. Deze grafische schermen verschijnen indien er gedurende ongeveer 20 seconden geen bediening wordt uitgevoerd.

• “UserPict.” kan niet als PSM-onderdeel worden gekozen indien er geen beeld voor “Picture” of geen animatie voor “Movie” is vastgelegd.

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48).

Herhaal stappen 5 en 6 indien u meer bestanden wilt wissen. 8 Druk op DISP (D) om weer het scherm met de bronaanduiding te tonen. Activeren van de beelden en animaties die u heeft gedownload Activeren van de animaties die voor het start- en stopscherm zijn vastgelegd Bij het in- of uitschakelen van het toestel kunt u de vastgelegde animaties op het display bekijken. We noemen de schermen bij het in- en uitschakelen respectievelijk het startscherm en het stopscherm. U kunt uw eigen originele animaties voor dit start- en stopscherm gebruiken.

• Het start- en stopscherm wordt niet getoond indien “Keyln CFM” op “Short” of “Off” is gesteld. (Zie bladzijde 48).

• “Opening” en “Ending” kan niet als PSM- onderdeel worden gekozen indien er geen animatie voor “PowerOn” en “PowerOff” is vastgelegd.

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48).

Druk op cijfertoets 1 om “MOVIE”— Filmcategorie van de PSM- instellingen te kiezen. Het “Graphics” instelscherm verschijnt op het display.

DISP Bijv. Met “Opening” gekozen NL39-45SH9101[E_EX]f.p65 2/26/2003, 10:03 AM4445 NEDERLANDS Kiezen van een stilbeeld voor het grafische display—User Picture In de volgende gevallen kunt u “UserPict.” nietals PSM-onderdeel kiezen:

• Indien er geen beeld voor “Picture” is vastgelegd, of
• “UserPict.” is niet voor de “Graphics” instelling gekozen (zie de beschrijving hier links).

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48).

Druk op cijfertoets 1 om “MOVIE”— Filmcategorie van de PSM- instellingen te kiezen. Het “Graphics” instelscherm verschijnt ophet display.

Kies het gewenste bestand.

Voltooi de instelling. SEL SEL De bestandnaam van het huidige gekozenbeeld verschijnt tevens. SEL

Druk op cijfertoets 1 om “MOVIE”— Filmcategorie van de PSM- instellingen te kiezen. Het “Graphics” instelscherm verschijnt ophet display.

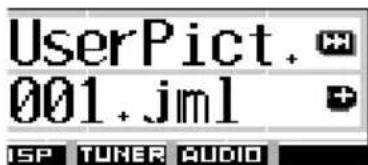

Kies “UserMovie”, “UserSlide” of “UserPict.”.

UserMovie: Uw eigen gemonteerde, voor“Movie” vastgelegde animatiewordt voor het grafischescherm gebruikt.• UserSlide: Uw eigen gemonteerde, voor“Picture” vastgelegdestilbeelden worden op volgordevoor het grafische schermgebruikt.• UserPict.: Een van uw eigengemonteerde, voor “Picture”vastgelegde stilbeelden wordtvoor het grafische schermgebruikt.Kies een van de vastgelegdebeelden (zie de beschrijvinghier rechts).

Voltooi de instelling. Voor het annuleren van alle grafische displays, kies u “Off” in stap

Opmerking: U kunt tevens “All Demo”, “Int Demo” en“ImageLink” voor de “Graphics” instelling kiezen.— Zie bladzijden 8 en 48 voor “All Demo” en“Int Demo”.— Zie bladzijden 24 en 48 voor “ImageLink”.

ATT ATT Bijv. Met “UserPict.” gekozen NL39-45SH9101[E_EX]f.p65 2/26/2003, 10:03 AM4546 NEDERLANDS Veranderen van de algemene instellingen (PSM) U kunt de onderdelen die op de volgendebladzijde worden vermeld met gebruik van PSM(Preferred Setting Mode) veranderen.• De PSM-onderdelen zijn in vijf categorieënonderverdeeld—MOVIE, CLOCK, DISP(display), TUNER en AUDIO. Basisprocedure Bijv.: Veranderen van “Contrast”. Houd SEL (selecteren) langer dan 2seconden ingedrukt zodat een vande PSM-onderdelen op het displayworden getoond. (PSM: ziebladzijden 47 en 48).De cijfertoetsen, 4 /¢ , en bedieningsschijfbeginnen te knipperen tenteken dat deze voor devolgende stappen kunnenworden gebruikt. Druk op de cijfertoets (in ditvoorbeeld toets 3) om een van dePSM-categorieën te kiezen.Het eerste onderdeel van de gekozencategorie verschijnt. Kies het PSM-onderdeel dat u wiltinstellen.• Door herhaaldelijk op ¢ of 4te drukken, kunt u naar een anderecategorie gaan. Stel het gekozen PSM-onderdeel in. Herhaal indien nodig stappen tot voor het instellen van andere PSM-onderdelen. Voltooi de instelling.

ANDERE BELANGRIJKE FUNCTIES

SEL ATT SEL Bijv.: Met hiervoor “Graphics” gekozen

NL46-53SH9101[E_EX]f.p65 2/26/2003, 10:04 AM4647 NEDERLANDS Modus met voorkeursinstellingen (PSM)-onderdelen Graphics Filmdemonstratie KeyIn CFM Bevestiging met pieptoon Opening

Animatie bij starten Ending

Animatie bij stoppen UserPict.

Gebruiker-beeld Clock Hr Instellen uur Clock Min Instellen minuut 24H/12H 24-uur of 12-uur Auto Adj Automatische klokinstelling Scroll Functie voor rollen Dimmer Dimmerfunctie From– To*

Time Set Gewenste tijd – Gewenste tijd 18 – 750 CLOCK 24Hours12Hours 0 (0:00)

Aanduidingen Instelbare waarden Fabrieksinstelling Bladzijde Zie bladzijde 48. Uit de vastgelegde beelden Eerste vastgelegde beeld

Zie bladzijden 21. News

Wordt uitsluitend getoond nadat een geschikt bestand in het geheugen is vastgelegd.

Wordt uitsluitend getoond nadat een geschikt bestand in het geheugen is vastgelegd en “UserPict. ” voor “Graphics” is gekozen.

Wordt uitsluitend getoond indien “Dimmer” op “Time Set” is gesteld.

Wordt uitsluitend getoond indien “DAB AF” op “Off” is gesteld.

VERVOLG, ZIE OMMEZIJDE

0 – 23 (1 – 12) 00 – 59 NL46-53SH9101[E_EX]f.p65 2/26/2003, 10:04 AM4748 NEDERLANDS Beelden op het display tonen—Graphics U kunt de grafische schermen die op het display worden getoond veranderen. Deze grafische schermen verschijnen indien er gedurende ongeveer 20 seconden geen bediening wordt uitgevoerd (uitgezonderd voor “ImageLink”).

• All Demo: Displaydemonstratie (animatie) verschijnt (zie bladzijde 8).

• Int Demo: Displaydemonstratie (animatie) en de aanduiding van de weergavebron verschijnen afwisselend (zie bladzijde 8).

• UserMovie:Uw eigen gemonteerde animatie verschijnt (zie bladzijden 44 en 45).

• UserSlide: Uw eigen gemonteerde stilbeelden verschijnen achtereenvolgend (zie bladzijden 44 en 45).

• UserPict.: Een van uw eigen gemonteerde stilbeelden verschijnt (zie bladzijde 44 en 45).

• ImageLink: Tonen van een stilbeeld tijdens weergave van MP3/WMA-tracks (zie bladzijde 24).

• Off: Er worden geen grafische schermen getoond. Opmerking: U kunt “UserMovie”, “UserSlide” en “UserPict.” uitsluitend kiezen nadat geschikte bestanden in het geheugen zijn vastgelegd. (Zie bladzijde 40). Kiezen van de bronanimatie voor het display—KeyIn CFM Bij het veranderen van bron toont het display de bronanimatie. U kunt de gewenste bronanimatie voor het display kiezen.

• Long: Een lange bronanimatie wordt getoond.

• Short: Een korte bronanimatie wordt getoond.

• Off: De bronanimatie is geannuleerd. Kiezen van de functie voor het rollen van tekst—Scroll De discinformatie wordt benadrukt op het midden van het display getoond. Indien deze informatie niet in één keer kan worden getoond, zal het rollend over het display verschijnen.

• Once: De informatie wordt slechts één keer rollend getoond.

• Auto: De informatie wordt herhaald rollend getoond (met pauzes van 5 seconden).

• Off: De functie voor het rollen is uitgeschakeld. Opmerking: U kunt de informatie ook met de functie voor het rollen op “Off” gesteld rollend tonen door DISP (D) langer dan 1 seconde ingedrukt te houden. Instellen van het contrastniveau voor het display—Contrast U kunt het contrast voor het display vanaf 1 tot 10 instellen. Stel het contrast zodanig in dat de aanduidingen goed op het display te zien zijn. IF Filter Intermediare frequentiefilter DAB AF*

Alternatieve frequentie zoeken Announce*

Mededelingen standby Beep Pieptoon bij toetsdruk Line In*

In-/uitschakelen lijningang Telephone Telefoondemping PowerAmp In-/uitschakelen vermogenversterker Aanduidingen Instelbare waarden Fabrieksinstelling Bladzijde AUDIO Off

Zie bladzijde 68. Travel

Wordt uitsluitend getoond indien de DAB-tuner is aangesloten.

Wordt niet getoond indien “LINE IN” de huidige bron is. Wide Auto Auto

NL46-53SH9101[E_EX]f.p65 2/28/03, 9:07 PM4849 NEDERLANDS Kiezen van het verlichtingspatroon voor het display—LCD Type U kunt het gewenste verlichtingspatroon voor het display kiezen.

• Auto: Een positief patroon wordt overdag gebruikt (afhankelijk van de “Dimmer” instelling); ’s nachts wordt een negatief patroon gebruikt (tevens afhankelijk van de “Dimmer” instelling).

• Positive: Positief (normaal) patroon van het display.

• Negative: Negatief (tegengesteld) patroon van het display. Kiezen van het lettertype voor het display —Font Type U kunt het lettertype voor de aanduidingen op het display kiezen. Kies als gewenst “1” of “2”. Activeren of uitschakelen van het labeldisplay—Tag Een MP3-track en WMA-track kan trackinformatie bevatten die we “Tag” of “label” noemen. Hierin is o.a. de albumnaam, naam van de zanger(es), tracktitel, etc. in vastgelegd.

• On: Het labeldisplay wordt getoond tijdens weergave van MP3- of WMA-tracks.

• Indien een track geen label heeft, verschijnt de map- en tracknaam.

• Off: Het labedisplay wordt niet getoond tijdens weergave van MP3- of WMA- tracks. (Uitsluitend de map- en tracknaam wordt getoond). Opmerkingen:

• Indien u de instelling van “Off” naar “On” verandert tijdens weergave van een track, zal het labeldisplay verschijnen zodra devolgende track start.

• Uitsluitend voor MP3-tracks: Er zijn twee versies voor het label—ID3v1 (ID3 Tag versie 1) en ID3v2 (ID3 Tag versie 2). ID3v2 wordt getoond indien zowel ID3v1 als ID3v2 is opgenomen. Veranderen van de gevoeligheid van de FM-tuner—IF Filter In bepaalde gebieden kunnen dicht bij elkaar liggende zenders elkaar storen, wat we interferentie noemen. In dat geval worden uitzendingen mogelijk door ruis gestoord.

• Auto: In geval van dergelijke interferentie verhoogt het toestel automatisch de gevoeligheid van de tuner zodat de door interferentie veroorzaakte ruis wordt verminderd. (Het stereo-effect gaat hierdoor tevens verloren).

• Wide: Interferentie van in de buurt liggende zenders wordt niet geminimaliseerd maar de geluidskwaliteit wordt niet slechter en het stereo-effect blijft behouden. Geluid bij het aanraken van de toetsen in- en uitschakelen—Beep Het is mogelijk om het geluid dat u hoort bij het aanraken van de toetsen uit te schakelen als u deze geluiden storend vindt.

• On: Hiermee schakelt u het geluid bij het aanraken van de toetsen in.

• Off: Hiermee schakelt u het geluid bij het aanraken van de toetsen uit. Audiodemping voor cellulaire telefoongesprekken selecteren—Telephone Deze modus wordt gebruikt wanneer er een cellulair telefoonsysteem is aangesloten. Selecteer afhankelijk van het telefoonsysteem dat u gebruikt “Muting1” of “Muting2”.

• Muting1: Kies als u met deze instelling het geluid kan dempen bij gebruik van een mobiel telefoonsysteem.

• Muting2: Kies als u met deze instelling het geluid kan dempen bij gebruik van een mobiel telefoonsysteem.

• Off: Hiermee wordt de audiodemping voor cellulaire telefoonsystemen uitgeschakeld. In-/uitschakelen van de lijningang—Line In U kunt de lijningang uitschakelen indien er geen extern component met de LINE IN aansluitingen is verbonden.

• On: U kunt “LINE IN” als bron voor de weergave kiezen.

• Off: U kunt “LINE IN” niet als bron voor de weergave kiezen. In-/uitschakelen van de vermogenversterker —PowerAmp U kunt de ingebouwde versterker uitschakelen zodat audiosignalen uitsluitend naar een externe versterker worden gestuurd voor een betere geluidskwaliteit en tevens om oververhitting van dit toestel te voorkomen.

• On: Indien u geen externe versterker(s) gebruikt.

• Off: Indien u externe versterker(s) gebruikt. NL46-53SH9101[E_EX]f.p65 2/26/2003, 10:04 AM4950 NEDERLANDS Kiezen van de dimmerfunctie U kunt het display ’s nacht of bij gebruik van detimer automatisch dimmen.Bij het verlaten van de fabriek is de functie voorhet automatisch dimmen geactiveerd. Opmerking: De automatische dimmerfunctie van dit toestel werktmogelijk niet in bepaalde auto’s, vooral niet in auto’sdie een speciale regelaar voor het dimmen hebben.Kies in dat geval een andere stand dan “Auto.”

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48).

Druk op cijfertoets 3 om “DISP” —Displaycategorie van de PSM- instellingen te kiezen.

Druk op ¢ of 4 om “Dimmer” te kiezen.

Stel de dimmerfunctie als gewenst in.

• Auto:Voor het activeren van deautomatische dimmer.Het display wordt automatischgedimd wanneer u dekoplampen van de auto aanzet.•Off:De automatische dimmer wordtgeannuleerd.• On:Het display wordt altijd gedimd.• Time Set:Gebruik voor het instellen vande timer voor de dimmerfunctie. Opmerking: Door “Auto” of “Time Set” te kiezen, wordt hetdisplaypatroon mogelijk naar “Negative” of“Positive” veranderd indien“LCD Type” op“Auto” is gesteld.• Ga nar de volgende stappen voor hetinstellen van de timer indien u “Time Set”heeft gekozen.• Ga naar stap om de instelling tevoltooien indien u een andere instellingdan “Time Set” heeft gekozen.

Kies “From– To” om de timer voor de dimmerfunctie in te stellen.

Stel de timer in. 1 Verdraai de bedieningsschijf om destarttijd in te stellen.2 Druk éénmaal op ¢ .3 Verdraai de bedieningsschijf om destoptijd in te stellen.

Kies het in te stellen teken wanneer de eerste positie voor het invoeren van een teken knippert. Door iedere druk op de toetsverandert het stel tekens alsvolgt:

Selecteer het gewenste teken.

• Zie bladzijde 71 voorbeschikbare tekens.

Verplaats de cursor naar de positie voor het volgende of het vorige teken.

totdat de hele naam is ingevoerd.

Voltooi de procedure terwijl het laatst gekozen teken knippert. Wissen van ingevoerde tekens Voeg spaties op dezelfde, hierboven beschrevenwijze, in.Opmerkingen:• “Name Full” verschijnt op het display en u kunt defunctie voor het invoeren van tekst niet activerenwanneer u probeert een naam voor de 41 ste disc inte voeren. U moet in dat geval eerst namen wissen.• Wanneer er een CD-wisselaar is aangesloten, kuntu ook namen toekennen aan CD’s in de CD-wisselaar. De namen kunnen ook op de displayworden weergegeven als u de CD’s in deze toestelplaatst. Invoeren van namen voor bronnen U kunt namen invoeren voor CD’s (zowel in dittoestel als in de CD-wisselaar) en voor hetexterne component.De naam die u toekent, wordt vervolgens op dedisplay weergegeven wanneer u hetdesbetreffende apparaat selecteert.CDs* Maximaal 32 tekens (voormaximaal 40 discs)Extern component Maximaal 8 tekens* U kunt geen namen voor een CD Tekst, MP3-disc enWMA-disc invoeren.

Selecteer een bron waaraan u een naam wilt toekennen. De stroom wordt automatischingeschakeld zodra u eenbron kiest.

Houd DISP (D) ingedrukt en druk tegelijkertijd langer dan 2 seconden op SEL (selecteren). Maximaal aantal tekens Bron Bijv.: Indien u een CD als bron selecteert SRC

Hoofdletters) a – z (Kleine letters) Letters met accenten (Kleine letters) Letters met accenten (Hoofdletters) 0 – 9 en symbolen (Cijfers) NL46-53SH9101[E_EX]f.p65 2/28/03, 9:07 PM5152 NEDERLANDS LET OP:Steek NOOIT uw vinger tussen hetbedieningspaneel en de apparaat aangezienu het risico loopt vast te komen zitten en uzichzelf zeer doet. Adj.1 Adj.2 Adj.3 Adj.4 De hoek voor het bedieningspaneel verandertals volgt:Met gebruik van de afstandsbedieningU kunt de hoek ook instellen door op ANGLE 5of ANGLE ∞ te drukken. Veranderen van de hoek van het bedieningspaneel Het bedieningspaneel kan in vier verschillendestanden worden gesteld.

Houd 0 ( ) ingedrukt totdat het hoekinstelscherm verschijnt. De 5 (omhoog) en ∞(omlaag) toetsen beginnen teknipperen ten teken dat dezevoor de volgende stappenkunnen worden gebruikt.

Kies de gewenste hoek voor het bedieningspaneel. NL46-53SH9101[E_EX]f.p65 2/26/2003, 10:04 AM5253 NEDERLANDS Bedieningspaneel verwijderen U kunt het bedieningspaneel verwijderen,wanneer u uit de auto stapt.U moet het bedieningspaneel voorzichtigverwijderen en weer op zijn plaats bevestigen,zodat de connectors op de achterkant van hetbedieningspaneel en de houder van hetbedieningspaneel niet worden beschadigd. Hoe moet u het bedieningspaneel verwijderen? Voordat u het bedieningspaneel verwijdert, moetu er zeker van zijn dat de spanning isuitgeschakeld.

Ontgrendel het bedieningspaneel. Het bedieningspaneelschuift naar u toe.

Druk het bedieningspaneel naar rechts en verwijder dan van het toestel.

Stop het losgemaakte bedieningspaneel in het daarvoor bestemde doosje. Hoe moet u het bedieningspaneel weer op zijn plaats bevestigen?

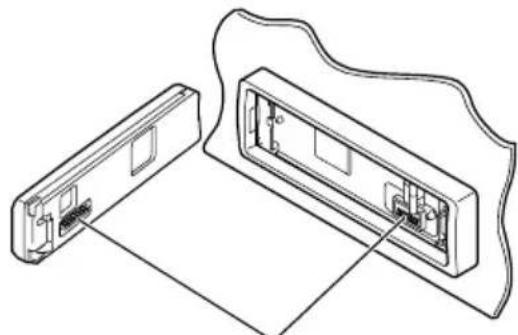

Steek de linkerkant van het bedieningspaneel in de groef van de paneelhouder.

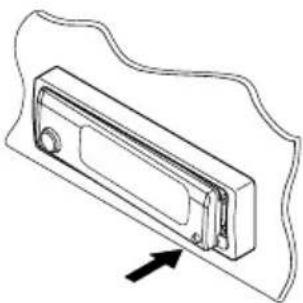

Druk op de rechterkant van het bedieningspaneel om het paneel in de paneelhouder te vergrendelen. Opmerking over het reinigen van de connectors:Als u het bedieningspaneel vaak verwijdert, zullende connectors op een gegeven moment mindergoed gaan functioneren.Om deze mogelijkheid tot het minimum tebeperken, moet u de connectors van tijd tot tijdmet een met alcohol bevochtigde katoenen doekschoonmaken. Zorg ervoor dat u de connectorsdaarbij niet beschadigt.Connectors NL46-53SH9101[E_EX]f.p65 2/26/2003, 10:04 AM5354 NEDERLANDS

GEBRUIK VAN DE CD-WISSELAAR

Gebruik bij voorkeur de JVC, MP3 compatibeleCD-wisselaar met dit toestel.Met gebruik van deze CD-wisselaar kunt u uworiginele CD-R’s (Opneembaar) en CD-RW’s(Herschrijfbaar) afspelen die met het audio CD-formaat of het MP3-formaat zijn opgenomen.• U kunt tevens bepaalde andere CD-wisselaarsuit de CH-X serie aansluiten (uitgezonderd deCH-X99 en CH-X100). Deze andere wisselaarszijn echter niet voor MP3 geschikt en u kuntdan dus geen MP3 discs afspelen.• U kunt CD-wisselaars uit de KD-MK serie nietmet dit toestel gebruiken.Alvorens uw CD-wisselaar te gebruiken:• Lees de instructies door die bij uwCD-wisselaar zijn geleverd.• Als er geen CD’s in de houder van deCD-wisselaar aanwezig zijn of wanneer deCD’s ondersteboven in de houder zitten,verschijnt op het afleesvenster de tekst“No Disc”. Als dit gebeurt, moet u de houderverwijderen en de CD’s op de juiste wijze inde houder plaatsen.• “No Magazine” knippert op het display indiener geen magazijn in de CD-wisselaar isgeplaatst. U moet in dat geval een magazijnin de CD-wisselaar plaatsen.• Indien “Reset 01” – “Reset 08” op het displayknippert, is de verbinding tussen dit toestelen de CD-wisselaar waarschijnlijk verkeerd.Als dit gebeurt, moet u de verbindingcontroleren, de verbindings-kabel(s) stevigvastmaken. En dan op de resetknop van deCD-wisselaar drukken.Opmerking:U kunt een WMA-disc niet met de CD-wisselaarafspelen en er tevens geen bedieningen voor uitvoeren. CD’s afspelen Kies de automatische CD-wisselaar (CD- CH). Door iedere druk op de toetsverandert de bron zoals opbladzijde 7 wordt beschreven. Destroom wordt automatischingeschakeld zodra u een bronkiest.De weergave start vanaf de eerste track van deeerste disc en alle tracks van alle discs wordenop volgorde afgespeeld.• Indien de geplaatste disc een audio-CD ofCD Tekst is:1 Discnummer2 Disctitel/zanger(es) (“No Name” verschijnt indien ergeen titel is opgenomen of ingevoerd).3 Tracktitel (“No Name” verschijnt indien er geen titel isopgenomen).4 Huidige tracknummer5 Verstreken weergavetijd van de spelende track SRC

SRC DISP ATT SEL T/P MODE NL54-60SH9101[E_EX]f.p65 2/26/2003, 10:04 AM5455 NEDERLANDS Direct naar een bepaalde CD gaan Druk op de nummertoets die correspondeert met het nummer van de CD om het afspelen te laten beginnen (tijdens weergave van de CD- wisselaar).

• Nummer van de CD 1 – 6 selecteren: Druk kort op 1 (7) – 6 (12).

• Nummer van de CD 7 – 12 selecteren: Druk op 1 (7) – 6 (12) en houd de cijfertoets langer dan 1 seconde ingedrukt. Versnelde voor- en achterwaartse weergave van een track Opmerking: Tijdens deze bediening met een MP3-disc kunt u uitsluitend het geluid met onderbrekingen horen. (De verstreken weergavetijd verandert tevens met onderbrekingen op het display). Naar volgende of voorgaande tracks gaan Druk tijdens weergave van een disc kort op ¢ om naar het begin van de volgende track te gaan. Door iedere volgende druk op de toets wordt het begin van de daarop volgende track opgezocht en afgespeeld. Druk tijdens weergave van een disc kort op 4 om naar het begin van de spelende track te gaan. Door iedere volgende drauk op de toets wordt het begin van voorgaande track opgezocht en afgespeeld. Houd tijdens weergave van een disc ¢ ingedrukt om de track versneld in voorwaartse richting af te spelen. Houd tijdens weergave van een disc 4 ingedrukt om de track versneld in achterwaartse richting af te spelen.

• Indien de geplaatste disc een MP3-disc is: 1 Discnummer 2 Disctype—MP3 3 Albumnaam/zanger(es) (of mapnaam indien “Ta g ” op “Off” is gesteld—zie bladzijde 49, of indien er geen label is opgenomen). 4 Tracktitel (of tracknaam indien “Ta g” op “Off” is gesteld—zie bladzijde 49 of indien er geen label is opgenomen). 5 Huidige mapnummer 6 Huidige tracknummer 7 Verstreken weergavetijd van de spelende track Veranderen van het displaypatroon Door een druk op DISP (D) kunt u andere informatie op het display tonen. Door iedere druk op de toets verandert het displaypatroon.

• Zie bladzijde 31 voor details. Indien u van bron verandert of het toestel uitschakelt De discweergave stopt. Indien u later weer “CD-CH” als bron kiest, wordt de weergave vanaf het hiervoor gestopte punt voortgezet.

DISP NL54-60SH9101[E_EX]f.p65 2/26/2003, 10:04 AM5556 NEDERLANDS Snel naar een fragment verspringen Deze bediening kan uitsluitend worden uitgevoerd indien u de JVC CH-X1500, MP3- compatibe CD-wisselaar heeft aangesloten. 1 Druk tijdens weergave van een disc op MODE (M). “Mode” verschijnt op het display en de cijfertoetsen 5 (omhoog)/ ∞ (omlaag) toetsen beginnen te knipperen. 2 Druk terwijl “Mode” nog op het display wordt getoond op 5 (omhoog) ∞ of (omlaag). Bij de eerste druk op 5 (omhoog) of ∞ (omlaag) wordt naar de dichtstbijzijnde volgende hogere of lagere track dat een tiental als nummer heeft versprongen (bijv. Naar de 10

, 20 ste , 30 ste track). Door de volgende druk op de toets kunt u tegelijkertijd 10 tracks verspringen (zie “Snel naar een gewenst track gaan” hieronder).

• Na de laatste track wordt weer de eerste track gekozen, en vice versa.

• Tijdens weergave van een MP3-disc kan deze bediening uitsluitend binnen een map worden uitgevoerd.

MODE Snel naar een gewenst track gaan

• Bijv. 1:Kiezen van tracknummer 32 tijdens weergave van fragmentnummer 6

• Bijv. 2:Kiezen van fragmentnummer 8 tijdens weergave van fragmentnummer 36 Huidige tracknummer Tijdens weergave van een audio-CD of een CD Tekst: Tijdens weergave van een MP3-disc: Huidige tracknummer Huidige mapnummer Zie bladzijde 40 voor deze functie. Track 6 \ 10 \ 20 \ 30 \ 31 \ 32 (Drie keer) (Twee keer) NL54-60SH9101[E_EX]f.p65 2/26/2003, 10:04 AM5657 NEDERLANDS Opzoeken van een map van de disc Deze bedieningen kunnen uitsluitend worden uitgevoerd indien u de JVC CH-X1500, MP3- compatibe CD-wisselaar heeft aangesloten. Verspringen naar de volgende of voorgaande map (van hetzelfde of verschillend hiërarchieniveau) Met het bedieningspaneel: Met de afstandsbediening: Houd tijdens weergave van een disc 3 (naar rechts) ingedrukt om naar de volgende map te verspringen. Iedere volgende keer dat u de toets ingedrukt houdt, wordt de hierop volgende map opgezocht en de weergave van de eerste track van deze map gestart. Druk tijdens weergave van een disc op 5 (omhoog) om naar de volgende map te verpringen. Door iedere volgende druk op de toets wordt de hierop volgende map opgezocht en de weergave van de eerste track van deze map gestart. Druk tijdens weergave van een disc op ∞ (omlaag) om naar de voorgaande map te verpringen. Door iedere volgende druk op de toets wordt de voorgaande map opgezocht en de weergave van de eerste track van deze map gestart. Houd tijdens weergave van een disc 2 (naar links) ingedrukt om naar de voorgaande map te verpringen. Iedere volgende keer dat u de toets ingedrukt houdt, wordt de voorgaande map opgezocht en de weergave van de eerste track van deze map gestart. Opmerking: Een map wordt overgeslagen indien deze geen MP3- tracks heeft. Zie de afbeelding van hiërarchieniveaus op bladzijde 01 02 03 04PRESETPRESET Verspringen naar de volgende of voorgaande map van een reeks mappen (van hetzelfde hiërarchieniveau) UITSLUITEND met de afstandsbediening: Zie de afbeelding van hiërarchieniveaus op bladzijde

Druk tijdens weergave van een disc op 3 (naar rechts) om naar de volgende map te verpringen. Door iedere volgende druk op de toets wordt de hierop volgende map in de reeks mappen (van hetzelfde hiërarchieniveau) opgezocht (en de weergave start van de eerste track van deze map indien opgenomen). Druk tijdens weergave van een disc op 2 (naar links) om naar de voorgaande map te verpringen. Door iedere volgende druk op de toets wordt de hiervoor liggende map in de reeks mappen (van hetzelfde hiërarchieniveau) opgezocht (en de weergave start van de eerste track van deze map indien opgenomen). Opmerking: De weergave start niet indien de map geen MP3- tracks heeft (“No Music” verschijnt op het display). Kies een andere map. Om direct naar de root terug te keren, drukt u op R•D van de afstandsbediening. U kunt vanaf iedere map direct naar de root terugkeren.

• Het toestel start de weergave van de tracks indien tracks direct, zonder gebruik van mappen, op de disc zijn opgenomen. 01 05 01 05Voorbeeld 1Voorbeeld 2PRESETPRESET NL54-60SH9101[E_EX]f.p65 2/26/2003, 10:04 AM5758 NEDERLANDS Kiezen van een disc/map/track met gebruik van de naamlijsten Kiezen van een disc met gebruik van de disclijst Indien u bent vergeten welke discs in de CD-wisselaar zijn geplaatst, kunt u de disctitellijstoproepen en dan de gewenste disc uit de op hetdisplay getoonde lijst kiezen.• Het display kan tegelijkertijd slechts zesdisctitels tonen.

Houd tijdens weergave van een disc de 5 (omhoog) of ∞ (omlaag) toets ingedrukt totdat een disctitellijst op het display verschijnt. Opmerking: Indien een disc een disctitel heeft (CD Tekst) of ueen naam heeft ingevoerd, wordt de titel/naamop het display getoond.Het discnummer verschijnt echter indien de CDnog nooit met het toestel is afgespeeld.

Druk op 5 (omhoog) of ∞ (omlaag) om indien nodig de andere disctitellijst te tonen.

Kies het nummer (1 – 6) van de disc die u wilt beluisteren. Bij weergave van een MP3-disc, kunt u tevensde maplijst(en) en tracklijst(en) op het displaytonen en daaruit de gewenste map of de trackkiezen. 1 Houd tijdens weergave van een MP3-disc de 5 (omhoog) of∞ (omlaag) toets ingedrukttotdat een disctitellijst op hetdisplay verschijnt. 2 Druk op ¢ of 4 om de maplijst van de huidigedisc of de tracklijst van dehuidige map te tonen.Door iedere druk op de toets verandert de ophet display getoonde lijst als volgt: Opmerking: Het display kan tegelijkertijd slechts zes disctitelstonen. Druk op 5 (omhoog) of ∞ (omlaag) om andereonderdelen van de volgende of voorgaande lijsten tetonen. 3 Druk op de cijfertoets voor de af te spelen disc, de map of de track.345621Bijv.: Met maplijst gekozenBijv.: Met tracklijst gekozen NL54-60SH9101[E_EX]f.p65 2/26/2003, 10:04 AM5859 NEDERLANDS Kiezen van de weergavefuncties Tracks in een willekeurige volgorde afspelen (Willekeurige weergave) U kunt de tracks van een disc, van alle geplaatste discs (of in een map in geval van een MP3-disc) in een willekeurige volgorde afspelen. 1 Druk tijdens weergave van een disc op MODE (M). “Mode” verschijnt op het display en de cijfertoetsen en de 5 (omhoog)/ ∞ (omlaag) toetsen beginnen te knipperen. 2 Druk op cijfertoets 3 terwijl “Mode” nog op het display wordt getoond. Door iedere druk op de toets verandert de willekeurige weergavefunctie als volgt: Random Off Random AllRandom Disc Random All Random DiscRandom Folder Random Off Huidige tracknummer Tijdens weergave van een audio-CD of een CD Tekst: Tijdens weergave van een MP3-disc: Huidige tracknummer Huidige mapnummer Voor audio-CD en CD Tekst: Voor MP3-discs: Functie Willekeurige weergave van Random Folder *: Alle tracks van de huidige map en vervolgens van de volgende map, etc.

• Tijdens weergave licht op het display op. Random Disc: Alle tracks van de disc.

• Tijdens weergave licht op het display op. Random All: Alle tracks van alle in het magazijn geplaatste discs.

• Tijdens weergave licht op het display op.

• “Random Folder” an uitsluitend voor MP3-discs worden gekozen. Voor het annuleren van willekeurige weergave, kiest u “Random Off” door herhaaldelijk op cijfertoets 3 te drukken of drukt u in stap 2 op cijfertoets 4.

MODE NL54-60SH9101[E_EX]f.p65 2/26/2003, 10:04 AM5960 NEDERLANDS Tracks herhaald afspelen (Herhaalde weergave) U kunt een track, een disc (of een map in geval van een MP3-disc) herhaald afspelen. 1 Druk tijdens weergave van een disc op MODE (M). “Mode” verschijnt op het display en de cijfertoetsen en de 5 (omhoog)/ ∞ (omlaag) toetsen beginnen te knipperen. 2 Druk op cijfertoets 2 terwijl “Mode” nog op het display wordt getoond. Door iedere druk op de toets verandert de herhaalde weergavefunctie als volgt: Voor audio-CD en CD Tekst: Voor MP3-discs: Functie Herhaalde weergave van Repeat Track : Huidige (of gespecificeerde) track.

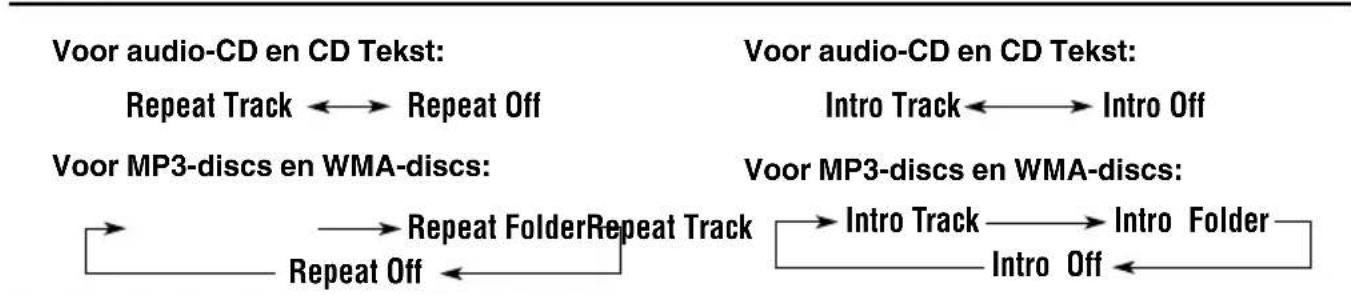

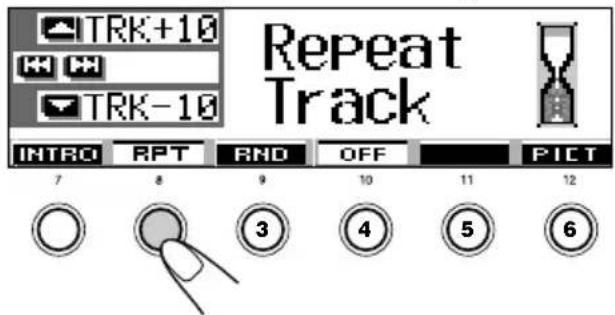

• Tijdens weergave licht op het display op. Repeat Folder

• :Alle tracks van de huidige (of gespecificeerde) map.

• Tijdens weergave licht op het display op. Repeat Disc : Alle tracks van de huidige (of gespecificeerde) disc.

• Tijdens weergave licht op het display op.

• “Repeat Folder” kan uitsluitend voor MP3-discs worden gekozen. Voor het annuleren van herhaalde weergave, kiest u “Repeat Off” door herhaaldelijk op cijfertoets 2 te drukken of drukt u in stap 2 op cijfertoets 4.

MODE Alleen de intro’s afspelen (Intro-aftasten) U kunt achtereenvolgend de eerste 15 seconden van alle tracks afspelen. 1 Druk tijdens weergave van een disc op MODE (M). “Mode” verschijnt op het display en de cijfertoetsen en de 5 (omhoog)/ ∞ (omlaag) toetsen beginnen te knipperen. 2 Druk op cijfertoets 1 terwijl “Mode” nog op het display wordt getoond. Door iedere druk op de toets verandert de intro-aftastfunctie als volgt: Voor audio-CD en CD Tekst: Voor MP3-discs: Functie Weergave van het begin van Intro Track : Alle tracks van de disc.

• Tijdens weergave licht op het display op. Intro Folder* : Eerste track van alle mappen.

• Tijdens weergave licht op het display op. Intro Disc : De eerste track van alle geplaatste discs.

• Tijdens weergave licht op het display op.

• “Intro Folder” kan uitsluitend voor MP3-discs worden gekozen. Voor het annuleren van intro-aftasten, kiest u “Intro Off” door herhaaldelijk op cijfertoets 1 te drukken of drukt u in stap 2 op cijfertoets 4. NL54-60SH9101[E_EX]f.p65 2/26/2003, 10:04 AM6061 NEDERLANDS

Kies de gewenste DSP-functie en geluidsfunctie.

• Zie bladzijde 32 voor de DSP-functies.

• Zie bladzijde 35 voor de geluidsfuncties (iEQ). Opmerking: De DISP (D) toets functioneert niet indien u “LINE IN” als bron heeft gekozen. Weergave van een extern component U kunt een extern component met de LINE IN aansluitingen op het achterpaneel verbinden.

• Stel “Line In” op “On” indien u “LINE IN” niet als bron kunt kiezen. (Zie bladzijde 49).

Kies het externe component (LINE IN). Door iedere druk op de toets verandert de bron zoals op bladzijde 7 wordt beschreven. De stroom wordt automatisch ingeschakeld zodra u een bron kiest.

Schakel het externe component in en start de weergave. Indien u een naam voor het externe component heeft ingevoerd, zal die naam verschijnen. NL61-61SH9101[E_EX]f.p65 2/26/2003, 10:05 AM6162 NEDERLANDS

BEDIENING VAN DE DAB-TUNER

Afstemmen op een ensemble en op een van de services Een ensemble bestaat doorgaans uit 6 of meerprogramma’s (services) die tegelijkertijd wordenuitgezonden. Nadat u op een ensemble hebtafgestemd, kunt u kiezen naar welke service uwilt luisteren.

Selecteer de DAB-tuner. Door iedere druk op de toetsverandert de bron zoals opbladzijde 7 wordt beschreven.De stroom wordt automatischingeschakeld zodra u een bronkiest.

Selecteer de DAB-band (DAB1, DAB2 of DAB3).

Houd SRC langer dan 1seconde ingedrukt.De aanduiding van de golfbandknippert op het display. Druk binnen ongeveer 5seconden (terwijl de aanduidingvan de golfband nog knippert)nogmaals op SRC.Door iedere druk op de toetsverandert de golfband.Opmerking:Deze ontvanger is uitgerust met drie DAB-banden (DAB1, DAB2, DAB3). U kunt met elkeDAB-band op een ensemble afstemmen.We raden u aan om in combinatie met dezeeenheid DAB-tuner KT-DB1500 of KT-DB1000 tegebruiken.Neem contact op met de JVC-dealer in auto-accessoires als u een andere DAB-tuner hebt.• Zie ook de instructies die bij de DAB-tunerwerden geleverd. Wat is het DAB-system? DAB is een van de digitale radiozendsystemendie momenteel in gebruik zijn. Met dezetechnologie is het mogelijk CD’s af te spelenmet hoge geluidskwaliteit zonder storingen ensignaalvervorming.U kunt er zelfs tekst, afbeeldingen engegevens mee versturen.In tegenstelling tot FM-uitzendingen, waarbijelk programma op een aparte frequentiewordt uitgezonden, worden bij DABverschillende programma’s (die “services”worden genoemd) met elkaar gecombineerdtot een “ensemble”.Iedere “service”—“primaire service”—kandaarbij tevens in componenten wordenverdeeld (“secundaire service” genoemd).Alleen wanneer u een DAB-tuner op dezeeenheid aansluit, kunt u van deze DAB-services gebruik maken.3456 M21

Zoek een ensemble op. Wanneer een ensemble wordt ontvangen, stopt het zoeken. Druk nogmaals op dezelfde toets wanneer u het zoeken wilt stoppen voordat op een ensemble is afgestemd.

Kies een service (ofwel primaire of secundaire) die u wilt beluisteren. Zonder zoeken afstemmen op een bepaald ensemble 1 Druk herhaaldelijk op SRC om de DAB-tuner als bron te kiezen. 2 Houd SRC langer dan 1 seconde ingedrukt. 3 Druk herhaaldelijk op SRC om de gewenste DAB-band te selecteren (DAB1, DAB2 of DAB3). 4 Druk op ¢ of 4 en houd deze gedurende minimaal 1 seconde ingedrukt. 5 Druk herhaaldelijk op ¢ of 4 tot u het ensemble van uw keuze bereikt.

• Als u de toets ingedrukt houdt, blijft de frequentie veranderen tot u de toets weer loslaat. 6 Druk op 5 (omhoog) of ∞ (omlaag) om een service (ofwel primaire of secundaire) te kiezen die u wilt beluisteren. Indien tijdens het rijden het geluid door ruis wordt gestoord Tijdens het rijden kunnen geluiden van bijvoorbeeld de omgeving de weergave storen. Vooral de lage tonen zijn in dat geval slecht hoorbaar. U kunt in dat geval de lage tonen versterken voor een beter geluid. Bepaalde services leveren hiervoor behalve de normale programmasignalen, ook signalen voor het regelen van het dynamisch bereik. 1 Druk tijdens het luisteren naar een DAB-service op MODE (M). “Mode” verschijnt op het display en de cijfertoetsen beginnen te knipperen. 2 Druk herhaaldelijk op cijfertoets 1 om de DRC-functie te activeren terwijl “Mode” nog op het display wordt getoond. Door iedere druk op de toets verandert de DRC-functie als volgt: Het niveau van het DRC-effect wordt sterker naarmate u een hoger nummer kiest.

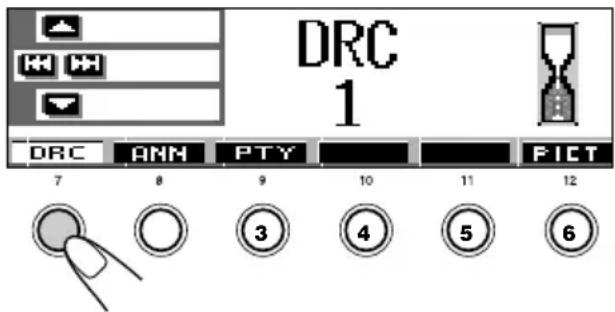

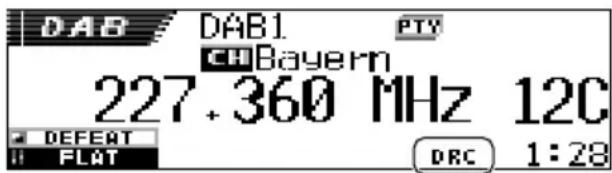

• De DRC indicator wordt uitsluitend opgelicht ( ) indien het toestel DRC-signalen ontvangt van de service waarop is afgestemd. Voor het annuleren van het DRC-effect, kiest u “DRC Off”. Druk op ¢ afstemmen op een ensemble met een hogere frequentie. Druk op 4 afstemmen op een ensemble met een lagere frequentie. Druk op 5 (omhoog) als u de volgende service wilt selecteren. (En een primaire service meerdere secundaire services heeft, worden deze eerst gekozen voordat de volgende primaire wordt gekozen). Druk op ∞ (omlaag) als u de vorige service wilt selecteren (ofwel primaire of secundaire). DRC 1 DRC 2 DRC Off DRC 3

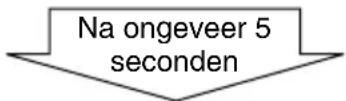

MODE Na ongeveer 5 seconden Het display keert weer terug naar het scherm met de bronaanduiding. De DRC indicator verschijnt NL62-70SH9101[E_EX]f.p65 2/28/03, 9:08 PM6364 NEDERLANDS

Druk op de cijfertoets (in dit voorbeeld cijfertoets 1) waaronder u de geselecteerde service wilt opslaan en houd deze toets gedurende minimaal 2 seconden ingedrukt.

Herhaal de bovenstaande procedure als u nog andere DAB-services achter voorkeuzetoetsen wilt opslaan. Opmerkingen:

• U kunt uitsluitend primaire DAB-servicesvastleggen. Indien u een secundaire servicevastlegt, wordt hiervoor in de plaats zijn primaireservice vastgelegd.• Een reeds opgeslagen DAB-service verdwijnt uit hetgeheugen wanneer u aan de desbetreffendevoorkeuzetoets een nieuwe DAB-service toekent. Afstemmen op een opgeslagen DAB-service U kunt eenvoudig op een vooraf ingestelde DAB-service afstemmen. Zoals al eerder uitgelegd,dient u eerst services in het geheugen vast teleggen. “DAB-frequenties in het geheugenopslaan” als u nog geen services hebtopgeslagen.

Selecteer de DAB-tuner. Door iedere druk op de toetsverandert de bron zoals opbladzijde 7 wordt beschreven.De stroom wordt automatischingeschakeld zodra u een bronkiest.Het displaypatroon verandert automatischnaar het basisdisplaypatroon en hetvoorkeurnummer knippert (vervolgenswordt het voorgaande displaypatroon weergetoond). DAB-frequenties in het geheugen opslaan Er kunnen maximaal 6 DAB-services voor elkeDAB-band (DAB1, DAB2 en DAB3) handmatig inhet geheugen worden opgeslagen.

Selecteer de DAB-tuner. Door iedere druk op de toetsverandert de bron zoals opbladzijde 7 wordt beschreven.De stroom wordt automatischingeschakeld zodra u een bronkiest.

Selecteer de DAB-band (DAB1, DAB2 of DAB3) van uw keuze. 1 Houd SRC langer dan 1seconde ingedrukt.De aanduiding van degolfband knippert op hetdisplay.2 Druk binnen ongeveer 5seconden (terwijl deaanduiding van de golfbandnog knippert) nogmaals op SRC. Door iedere druk op de toetsverandert de golfband.

Stem af op het ensemble van uw keuze.

Selecteer de service van het ensemble. Druk op 5 (omhoog) als u devolgende service wiltselecteren.Druk op ∞ (omlaag) als u devorige service wilt selecteren. SRC SRC DAB1 DAB2 DAB3

Selecteer de DAB-band (DAB1, DAB2 of DAB3) van uw keuze. 1 Houd SRC langer dan 1seconde ingedrukt.De aanduiding van degolfband knippert op hetdisplay.2 Druk binnen ongeveer 5seconden (terwijl deaanduiding van de golfbandnog knippert) nogmaals op SRC. Door iedere druk op de toetsverandert de golfband.

Selecteer de voorkeuzetoets (1 – 6) voor de DAB-service (primaire) die u wilt beluisteren. Opmerking: Indien de gekozen primaire service een of meerderesecundaire services heeft, zal door het herhaaldelijkdrukken op dezelfde cijfertoets op de secundaireservices worden afgestemd. Een voorkeurservice met gebruik van de voorkeurservicelijst kiezen Indien u bent vergeten welke services onderwelke voorkeurnummers zijn vastgelegd, kunt ude voorkeurservicelijst even bekijken en dan degewenste service daaruit kiezen.

Kies de DAB-tuner. Door iedere druk op de toetsverandert de bron zoals opbladzijde 7 wordt beschreven.De stroom wordt automatischingeschakeld zodra u een bronkiest.

Kies de gewenste DAB-golfband (DAB1, DAB2 of DAB3). 1 Houd SRC langer dan 1seconde ingedrukt.De aanduiding van degolfband knippert op hetdisplay.2 Druk binnen ongeveer 5seconden (terwijl deaanduiding van de golfbandnog knippert) nogmaals op SRC. Door iedere druk op de toetsverandert de golfband.

Houd 5 (omhoog) of ∞ (omlaag) ingedrukt totdat de voorkeurensemblelijst (primaire service) voor de gekozen golfband (DAB 1, DAB 2 of DAB 3) op het display wordt getoond. Opmerking: U kunt de voorkeurensemblelijst (primaireservice) voor een andere DAB-golfband (DAB1,DAB2 of DAB3) tonen door een druk op 5(omhoog) of ∞ (omlaag).

Kies het nummer (1 – 6) voor de gewenste service. SRC DAB1 DAB2 DAB3 SRC SRC DAB1 DAB2 DAB3 NL62-70SH9101[E_EX]f.p65 2/28/03, 9:08 PM6566 NEDERLANDS

• Indien u op de toets drukt tijdens het luisteren naar een andere bron dan AM – De TP indicator zal oplichten wanneer de ingebouwde tuner op een service afstemt die het signaal voor wegverkeer-overzicht levert (of op een FM RDS-zender die het TA- signaal levert). Deze receiver staat nu klaar voor ontvangst van het signaal voor wegverkeer-overzicht (of TA-signaal). – De TP indicator blijft knipperen wanneer de ingebouwde tuner NIET op een service afstemt die het signaal voor wegverkeer- overzicht levert (of op een FM RDS-zender die het TA-signaal levert). In dat geval staat deze receiver niet klaar voor ontvangst van het signaal voor wegverkeer-overzicht (of TA-signaal). Werking van wegverkeer-overzicht standby-ontvangst: Indien een wegverkeer-overzicht (of verkeersinformatie) start met wegverkeer- overzicht standby-ontvangst geactiveerd, verschijnt “Traffic Flash” en stemt het toestel op de service (of FM RDS-zender) af die het wegverkeer-overzicht (of de verkeersinformatie) uitzendt. Het volume wordt verhoogd tot het vooraf voor TA ingestelde volumeniveau en u kunt het wegverkeer-overzicht (of de verkeersinformatie) beluisteren. Gebruik van mededelingen standby- ontvangst Met mededelingen standby-ontvangst kan het toestel tijdelijk overschakelen naar uw favoriete service (mededelingentype). Kiezen van uw favoriete mededelingentype voor mededelingen standby-ontvangst Bij het verlaten van de fabriek is mededelingen standby-ontvangst geactiveerd voor “Travel” (Reizen) services. U kunt uw favoriete mededelingentype voor mededelingen standby-ontvangst kiezen.

• Ga naar bladzijde 68 indien u het mededelingentype niet wilt veranderen (van “Travel” naar een ander type). Wat kunt u nog meer met DAB doen? Indien de DAB-tuner is aangesloten, kunt u de volgende handige functies gebruiken.

• Wegverkeer-overzicht standby-ontvangst

• Standby-ontvangst van 9 soorten mededelingen

• Automatisch opzoeken van hetzelfde programma (service) tijdens het rijden in een gebied waar hetzelfde DAB-ensemble niet wordt ontvangen Wegverkeer-overzicht standby-ontvangst Druk kort op T/P om wegverkeer- overzicht standby-ontvangst te activeren. Door iedere druk op de toets wordt wegverkeer-overzicht standby-ontvangst afwisselend geactiveerd en uitgeschakeld.

• De TP indicator licht op of knippert (zie hieronder) indien deze functie is geactiveerd.

• Indien u op de toets drukt tijdens het luisteren naar een service die het signaal voor wegverkeer-overzicht standby- ontvangst uitstuurt, zal de TP indicator oplichten. Deze receiver staat nu klaar voor ontvangst van het signaal voor wegverkeer-overzicht.

• Indien u op de toets drukt tijdens het luisteren naar een service die NIET het signaal voor wegverkeer-overzicht standby- ontvangst uitstuurt, zal de TP indicator knipperen. In dit geval werkt wegverkeer-overzicht standby-ontvangst niet. – Indien met de ingebouwde tuner op een FM RDS-zender wordt afgestemd die het TA- signaal uitstuurt. Deze receiver staat nu klaar voor ontvangst van het TA-signaal en de TP indicator licht op. T/P De TP indicator verschijnt (licht continu op of knippert) NL62-70SH9101[E_EX]f.p65 2/28/03, 9:08 PM6667 NEDERLANDS

Houd SEL (selecteren) langer dan 2 seconden ingedrukt zodat een van de PSM-onderdelen op het display verschijnt. (PSM: zie bladzijden 47 en 48).

Druk op cijfertoets 4 om “TUNER” —Tunercategorie van de PSM- instellingen te kiezen. Het “PTY Stnby” (standby) instelscherm verschijnt op het display.

Kies een van de 9 mededelingentypes. (Zie bladzijde 68). Het gekozen mededelingentype verschijnt op het display en wordt in het geheugen vastgelegd.

Bijv.: Indien “Travel” als type voor mededelingen standby-ontvangst is gekozen Activeren van mededelingen standby- ontvangst 1 Druk tijdens het luisteren naar een DAB-service op MODE (M). “Mode” verschijnt op het display en de cijfertoetsen beginnen te knipperen. 2 Druk terwijl “Mode” nog op het display wordt getoond herhaaldelijk op cijfertoets 2 om mededelingen standby-ontvangst te activeren. Door iedere druk op de toets wordt mededelingen standby-ontvangst afwisselend geactiveerd en uitgeschakeld.

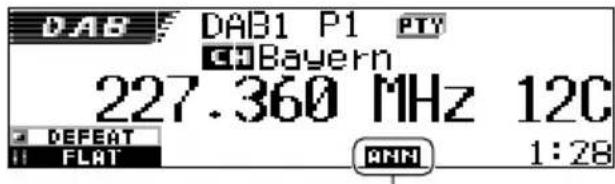

MODE De ANN indicator verschijnt (licht continu op of knippert) Na ongeveer 5 seconden Het display keert weer terug naar het scherm met de bronaanduiding.

Zie bladzijde 40 voor deze functie. NL62-70SH9101[E_EX]f.p65 2/28/03, 9:08 PM6768 NEDERLANDS De ANN (mededelingen) indicator licht op of knippert.

• Indien de ANN indicator is opgelicht, is mededelingen standby-ontvangst geactiveerd. Indien een service een programma van het gekozen mededelingentype start uit te zenden, stemt dit toestel automatisch op deze service af.

• Indien de ANN indicator knippert, is mededelingen standby-ontvangst nog niet geactiveerd omdat de service die wordt ontvangen geen signalen voor mededelingen standby-ontvangst uitstuurt. Voor het activeren van mededelingen standby- ontvangst moet u op een andere service afstemmen die deze signalen wel levert. Druk op ¢ of 4 om op een dergelijke service af te stemmen. De ANN indicator stopt te knipperen en blijft opgelicht wanneer op een zender is afgestemd die deze signalen levert. Mededelingen standby-ontvangst is nu geactiveerd. Opmerking: Na het activeren van mededelingen standby- ontvangst, kunt u van bron veranderen zonder mededelingen standby-ontvangst te annuleren. In dat geval stopt de ANN indicator te knipperen. Wanneer een service een mededeling van het gekozen type start uit te zenden, verandert dit toestel automatisch van bron en stemt op deze service af. Werking van mededelingen standby- ontvangst: Indien een service van het gekozen mededelingentype start terwijl mededelingen standby-ontvangst is geactiveerd, wordt het gekozen mededelingentype getoond en stemt het toestel op de service af. Announcement type Travel: Programma’s over reizen, bestemmingen, georganiseerde reizen, suggesties en mogelijkheden voor reizen.

Warning: Waarschuwingen over

aardbevingen, vloedgolven, etc. News: Nieuws Weather: Weersberichten. Event: Informatie over evenementen, concerten, etc. Special: Speciale programma’s die dieper ingaan op het nieuws of actualiteiten. Rad Inf: Radio-informatie Sports: Sportevenementen. Finance: Programma’s over handel, financiën, de Beurs, etc. NL62-70SH9101[E_EX]f.p65 2/28/03, 9:08 PM6869 NEDERLANDS Gebruik van PTY standby-ontvangst Met PTY standby-ontvangst schakelt het toestel automatisch van iedere bron (uitgezonderd AM- zenders) over naar een door u gekozen programma (PTY: Programmatype).

• De bediening is exact hetzelfde als beschreven op bladzijden 17 en 18 voor FM RDS-zenders. U kunt PTY standby-ontvangst niet afzonderlijk voor de DAB-tuner en FM-tuner activeren.

• PTY standby-ontvangst werkt uitsluitend voor de DAB-tuner met gebruik van een dynamische PTY; dus niet voor een statische PTY. Voor het kiezen van uw favoriete PTY-code voor PTY standby-ontvangst, zie bladzijde 17. Voor het activeren van PTY standby- ontvangst, zie bladzijden 17 en 18.

• U kunt PTY standby-ontvangst activeren indien “FM” of “DAB” als bron is gekozen. Opzoeken van uw favoriete service U kunt een van de PTY-codes opzoeken (zowel dynamische als statische codes). Daarbij kunt u de 6 meest gebruikte PTY-codes onder de cijfertoetsen vastleggen (zie bladzijde 18).

• De bediening is exact hetzelfde als beschreven op bladzijden 18 en 19 voor FM RDS-zenders. U kunt echter niet verschillende PTY-codes voor de DAB-tuner en FM-tuner onder de cijfertoetsen vastleggen. Voor het vastleggen van uw favoriete programma (service) types, zie bladzijden 18 en 19. Voor het opzoeken van uw favoriete programma (service) type, zie bladzijde 19.

• Het zoeken wordt uitsluitend voor de DAB- tuner uitgevoerd. Hetzelfde programma automatisch volgen (alternatieve ontvangst) Het is mogelijk om naar een programma te blijven luisteren.

• Terwijl u een DAB-service ontvangt: Als u in een streek rijdt waar u een service niet kunt ontvangen, zal deze eenheid automatisch afstemmen op een ander ensemble of een FM RDS-zender die hetzelfde programma uitzendt.

• Terwijl u een FM RDS-zender ontvangt: Als u in een gebied rijdt waar een DAB-service hetzelfde programma uitzendt als een FM RDS-zender, stemt deze eenheid automatisch op de DAB-service af. Werken met alternatieve ontvangst Bij het verlaten van de fabriek zijn standaard alle alternatieve-ontvangstmogelijkheden ingeschakeld.

• Zie tevens “Veranderen van de algemene instellingen (PSM)” op bladzijde 46. 1 Druk op SEL (selecteren) in en houd deze ten minste 2 seconden ingedrukt, zodat een van de PSM-vermeldingen op de display wordt weergegeven. 2 Druk op cijfertoets 4 om “TUNER” —Tunercategorie van de PSM-instellingen —te kiezen. 3 Druk op ¢ of 4 om de vermelding “DAB AF” (alternatieve frequentie) te selecteren. 4 Draai de bedieningsschijf de gewenste modus te selecteren.

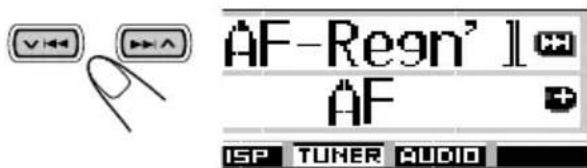

• On: Het programma wordt gevolgd tussen het aanbod van DAB-services en FM RDS-zenders—alternatieve ontvangst. De indicator AF op de display licht op (zie bladzijde 15).

• Off: Alternatieve ontvangst is uitgeschakeld. 5 Druk op SEL (selecteren) om het instellen te voltooien. Opmerking: Als alternatieve ontvangst (voor DAB-services) is ingeschakeld, is automatisch ook de netwerkfunctie ingeschakeld (zie bladzijde 15 voor RDS-zenders). De netwerkfunctie kan echter niet worden uitgeschakeld zonder de alternatieve ontvangst uit te schakelen. NL62-70SH9101[E_EX]f.p65 2/28/03, 9:08 PM6970 NEDERLANDS Veranderen van het displaypatroon Door een druk op DISP (D) kunt u andere informatie op het display tonen. Door iedere druk op de toets verandert het displaypatroon als volgt:

Iedere service kan verschillende PTY-codes hebben. Indien een service meerdere PTY-codes heeft, worden deze afwisselend getoond.

• Ensemblelabel (naam) wordt benadrukt

• Servicelabel (naam) wordt benadrukt

• Dynamisch label segment (DLS) wordt benadrukt

• U kunt de vooringestelde geluidsfuncties tijdelijk veranderen. De door u gemaakte instellingen worden echter naar de fabrieksinstellingen teruggesteld wanneer u vervolgens een andere geluidsfunctie kiest. Beschikbare tekens Behalve de letters van het alfabet (A – Z, a – z) kunt u tevens de volgende tekens voor namen voor CD’s en een extern component invoeren. (Zie bladzijde 51).

• Deze tekens kunnen tevens worden gebruikt voor het tonen van andere informatie, bijvoorbeeld disctitels/namen van zangers, RDS en DAB, op het display. Cijfers en symbolen Letters met accenten Kleine letters Hoofdletters spatiespatiespatie NL71-75SH9101[E_EX]f.p65 2/27/03, 11:38 AM7172 NEDERLANDS Een probleem hoeft niet altijd ernstig te zijn. Voordat u hulp inroept van een dienstverlenende instantie, moet u eerst de volgende punten controleren. PROBLEMEN OPLOSSEN Oplossing Stop de weergave indien u op een slechte weg bent. Plaats een andere disc. Controleer de snoeren en verbindingen. Stel op “On” (zie bladzijde 49). Controleer de snoeren en verbindingen. Plaats de disc juist.

• Plaats een afgeronde CD-R/ CD-RW.

• Rond de CD-R/CD-RW af met het component dat u voor opname gebruikt heeft. Ontgrendel de disc (zie bladzijde 30). Houd ingedrukt en druk tegelijkertijd langer dan 2 seconden op 0 om de disc uit te werpen. Druk met een pen op de terugsteltoets op het bedieningspaneel (zie bladzijde 2). Druk met een pen op de terugsteltoets op het bedieningspaneel (zie bladzijde 2). Controleer de bevestiging en installatie indien het toestel nog niet juist functioneert na een druk op de terugsteltoets. (U heeft bijvoorbeeld langere schroeven dan aangegeven gebruikt). Stel het uitgangsniveau van het externe component in. Verwijder het bedieningspaneel, reinig de aansluitpunten en bevestig weer (zie bladzijde 53). Leg de zenders handmatig vast. Sluit de antenne goed aan. Oorzaak U rijdt op een slechte weg. De disc heeft krassen. De verbindingen zijn onjuist. “PowerAmp” is op “Off” gesteld. De verbindingen zijn onjuist. De disc is verkeerd om geplaatst. De CD-R/CD-RW is niet afgerond. De disc is vergrendeld. De CD-speler functioneert mogelijk onjuist. De ingebouwde microcomputer functioneert onjuist vanwege ruis, etc. Het bedieningspaneel wordt door iets geblokkeerd. Het ingangsniveau van het externe component (LINE IN) is te hoog. Het bedieningspaneel is niet juist bevestigd. De signalen zijn zeer zwak. De antenne is niet goed aangesloten. Symptoom

• Geluid slaat soms over.

Geen geluid via de luidsprekers.

• CD-R/CD-RW kan niet worden afgespeeld.

• Verspringen naar tracks op de CD-R/CD-RW niet mogelijk.

• Disc kan niet worden uitgeworpen.

• Toestel functioneert geheel niet.

• Indien “Reset P00” tot “Reset P44” op het display verschijnt.

• De (INPUT OVER) indicator verschijnt op het display.

• “Panel Connect Error” verschijnt op het display.

• SSM automatisch vastleggen werkt niet.

• Statische ruis bij het luisteren naar radio-uitzendingen. FM/AM Algemeen weergave NL71-75SH9101[E_EX]f.p65 2/26/2003, 10:06 AM7273 NEDERLANDS MP3/WMA-weergave CD-wisselaar Oorzaak U probeert een animatie met veel beelden te downloaden. De temperatuur in de auto is zeer laag—de (LOW TEMP.) indicator wordt getoond. Geen disc in het magazijn. CD-wisselaar niet of onjuist op dit toestel aangesloten. De MP3/WMA-tracks hebben niet de vereiste extensiecode— mp3 of wma. MP3/WMA-tracks zijn niet met het ISO 9660 Level 1, ISO 9660 Level 2, Romeo of Joliet formaat opgenomen. Tracks zijn niet met het juiste formaat gecodeerd. WMA-tracks zijn tegen kopiëren beschermd. De spelende track is geen MP3/ WMA bestand (ookal heeft het de extensiecode—mp3 of wma). Dit kan soms voorkomen en wordt veroorzaakt door de manier van opname van de tracks op de disc. De spelende MP3/WMA-disc bevat geen MP3/WMA-tracks. Er zijn geen MP3/WMA-tracks in de map. Uitsluitend <jml> en/of <jma> bestanden zijn op de disc opgenomen. Met dit toestel kunnen uitsluitend letters (hoofdletters: A–Z, kleine letters: a–z), cijfers en een beperkt aantal symbolen worden getoond. Symptoom

• Het downloaden duurt lang.

De animatie beweegt niet.

“Movie” categorie-instellingen van PSM hebben geen effect.

“No Disc” knippert op het display.

• “Reset 08” knippert op het display.

• “Reset 01” – “Reset 07” knippert op het display.

• Disc kan niet worden afgespeeld.

• “Unplayable File” verschijnt en de track wordt overgeslagen.

• Verstreken weergavetijd is onjuist.

• “No Files” verschijnt even op het display en de disc wordt vervolgens uitgeworpen.

• “No Music” verschijnt op het display.

De juiste tekens verschijnen niet (bijv. voor de albumnaam). Oplossing Dit is normaal (zie bladzijde 40). Wacht totdat de temperatuur weer op peil is—totdat de (LOW TEMP.) indicator is gedoofd. Plaats een disc. Verbind een CD-wisselaar juist met dit toestel en druk op de terugsteltoets van de CD-wisselaar. Druk op de terugsteltoets van de CD-wisselaar. Voeg de extensiecode—mp3 of wma aan de tracknaam toe. Plaats een andere disc. (Neem MP3/WMA-tracks met het geschikte formaat op.) Plaats een disc waarop tracks met het geschikte formaat zijn opgenomen. Dit is normaal. Tegen kopiëren beschermde tracks kunnen niet worden afgespeeld. Verspring naar een ander track of plaats een andere disc. (Gebruik de extensiecode—mp3 of wma niet voor niet-MP3/niet-WMA-tracks). Kies een andere map. Plaats een disc waarop MP3/ WMA-tracks zijn opgenomen. Kies een andere map met MP3/ WMA-tracks. Plaats een disc waarop MP3 of WMA-tracks zijn opgenomen. Grafische aanduidingen NL71-75SH9101[E_EX]f.p65 2/26/2003, 10:06 AM7374 NEDERLANDS ONDERHOUD Omgaan met discs Dit toestel is ontworpen voor weergave van CD’s, CD-R’s (Opneembaar), CD-RW’s (Herschrijfbaar) en CD Text.• Dit toestel is tevens geschikt voor gebruikmet MP3 en WMA discs. De manier waarop u met discs moet omgaan Wanneer u een disc uithet opbergdoosje haalt,moet u het rondje in het middenvan de doos naar beneden duwenen de disc uit het doosje halenterwijl u de disc aan de rand vasthoudt.• Houd de disc altijd aan de randen vast. Raakde opnamekant niet aan.Wanneer u de disc wilt opbergen, leg dezedan voorzichtig om het rondje in het midden (metde bedrukte kant boven).• Berg de discs na gebruik altijd op in hetdoosje. Discs schoonhouden Het geluid wordt niet goedweergegeven indien de disc vuil is.Als een disc vuil is, moet u dezereinigen met een zachte doek.Veeg in een rechte lijn van hetmidden naar de rand de disc schoon. Nieuwe discs afspelen Sommige nieuwe discs hebbenoneffenheden langs de binnen-of buitenrand. Dergelijke discsworden mogelijk door hetapparaat geweigerd.U kunt deze oneffenheden verwijderen door deranden glad te wrijven met een potlood, ballpoint enz. Condensvorming In onderstaande gevallen kan zich condensvormen op de lens in de discspeler:• Nadat de verwarming in de auto is aangezet.• Wanneer het erg vochtig wordt in de auto.Soms zal de discspeler hierdoor niet meer juistwerken. In dat geval moet u de disc uit dedisclade halen en moet u het apparaat een paaruur aan laten staan totdat het vocht is verdampt. Voor het afspelen van een CD-R of CD-RW Alvorens een CD-R of CD-RW af te spelen, moetu de bij de disc geleverde aanwijzingen goeddoorlezen.

• Gebruik uitsluitend “afgeronde” CD-R’s of CD-RW’s.
• Bepaalde CD-R’s of CD-RW’s kunnen vanwege de disckarakteristieken en devolgende redenen mogelijk niet wordenafgespeeld:– Indien de disc vuil is of krassen heeft.– Indien er condens op de lens in het toestel isgevormd.– Indien de aftastlens in het toestel vuil is.• CD-RW’s hebben mogelijk een langereafleestijd omdat de reflectie van CD-RW’slager dan van normale CD’s is.
• CD-R’s of CD-RW’s worden mogelijk beschadigd door hoge temperaturen of eenhoge vochtigheidsgraad. Laat ze derhalve nietin de auto liggen.
• Gebruik niet de volgende CD-R’s of CD-RW’s: – Discs met stickers, labels of beschermvellendie op de disc zijn geplakt.– Discs waarop labels direct met een ink jetprinter kunnen worden gedrukt.Het gebruik van dergelijke discs bij hogetemperaturen of een hoge vochtigheidsgraadkan een onjuiste werking veroorzaken of zelfsde discs beschadigen. Bijvoorbeeld:– Stickers of labels kunnen krimpen waardoorde disc krom trekt.– Stickers of labels kunnen half los rakenwaardoor de disc niet meer kan wordenuitgeworpen.– De afdruk op disc kan plakkering worden.Lees de aanwijzingen en waarschuwingenover labels en te bedrukken discs beslist goed. LET OP!
• Plaats geen 8-cm discs (single CD’s) in de disclade.(Deze discs kunnen niet worden uitgeworpen).• Plaats geen discs met afwijkende vorm(bijvoorbeeld hartvormig) in de disclade; dergelijkediscs veroorzaken problemen.• Stel discs niet bloot aan direct zonlicht of eenandere warmtebron en leg ze niet neer op plaatsenwaar het zeer warm of vochtig is. Laat ze derhalveniet in de auto liggen.• Gebruik geen oplosmiddelen (zoalsreinigingsmiddelen voor gewone platen, spray,verdunningsmiddelen, wasbenzine, enz.) om discs tereinigen.StickerResterendplakmiddel Disc OpplakbaarlabelKromgetrokken disc Rondje in het midden NL71-75SH9101[E_EX]f.p65 2/26/2003, 10:06 AM7475 NEDERLANDS SPECIFICATIES CD-SPELER Type: CD-speler Signaaldetectiesysteem: Pickup-lens (halfgeleider-laser) Aantal kanalen: 2 kanalen (stereo) Weergavekarakteristiek: 5 Hz tot 20 000 Hz Dynamisch vermogen: 98 dB Signaal/ruisverhouding: 102 dB Zweving: Minder dan de meetbare limiet MP3 (MPEG Audio Layer 3) Max. bitwaarde: 320 Kbps WMA (Windows Media

Audio) Max. bitwaarde: 192 Kbps ALGEMEEN Voeding: Werkspanning: Gelijkstroom 14,4 V (speling 11 V tot 16 V) Aardingssysteem: Negatieve aarding Bedrijfstemperatuur: 0°C tot +40°C Afmetingen (breedte × hoogte × diepte): Afmetingen apparaat (ten behoeve van installatie) : 182 mm × 52 mm × 161 mm Afmetingen paneel: 188 mm × 58 mm × 17 mm Gewicht: 1,8 kg (excl. accessoires) Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd. GELUIDSVERSTERKER Maximum uitgangsvermogen: Voorin: 50 W per kanaal Achterin: 50 W per kanaal Ononderbroken uitgangsvermogen (RMS): Voorin: 19 W per kanaal in 4 Ω, 40 Hz tot 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming van het geluid. Achterin: 19 W per kanaal in 4 Ω, 40 Hz tot 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming van het geluid. Belastingsimpedantie: 4 Ω (speling 4 Ω tot 8 Ω) Bereik equalizer: Frequenties: 60 Hz, 150 Hz, 400 Hz, 1 kHz, 2,4 kHz, 6 kHz, 12 kHz Niveau: ±10 dB Weergavekarakteristiek: 40 Hz tot 20 000 Hz Signaal/ruisverhouding: 70 dB Lijningangsniveau/Impedantie: LINE IN: 1,5 V/20 kΩ belasting Uitgangsvermogen/Impedantie: 4,0 V/20 kΩ belasting (maximaal vermogen) Uitgangsimpedantie: 1 kΩ RADIO Frequentiebereik: FM: 87,5 MHz tot 108,0 MHz AM: (MG) 522 kHz tot 1 620 kHz (LG) 144 kHz tot 279 kHz [FM-zenders] Gevoeligheid bij normaal bedrijf: 11,3 dBf (1,0 mV/75 W) Gevoeligheid bij 50 dB geluidsdemping: 16,3 dBf (1,8 µV/75 Ω) Selectiviteit alternatief kanaal (400 kHz): 65 dB Weergavekarakteristiek: 40 Hz tot 15 000 Hz Stereo-scheiding: 30 dB Vangbereik: 1,5 dB [MG-zenders] Gevoeligheid: 20 µV Selectiviteit: 35 dB [LG-zenders] Gevoeligheid: 50 µV NL71-75SH9101[E_EX]f.p65 2/26/2003, 10:06 AM75VICTOR COMPANY OF JAPAN, LIMITED Having TROUBLE with operation? Please reset your unit Refer to page of How to reset your unit Haben Sie PROBLEME mit dem Betrieb? Bitte setzen Sie Ihr Gerät zurück Siehe Seite Zurücksetzen des Geräts Vous avez des PROBLÈMES de fonctionnement? Réinitialisez votre appareil Référez-vous à la page intitulée Comment réinitialiser votre appareil Hebt u PROBLEMEN met de bediening? Stel het apparaat terug Zie de pagina met de paragraaf Het apparaat terugstellen
