GEBRUIKSAANWIJZING NSP230 YAMAHA

UITPAKKEN Controller na het uitpakken of de volgende onderdelen voorhanden zijn.

●Main and rear speakers (and rear center speaker for NS-P236) ●Enceintes principales et arrêté (at enceinte arrêté centrale pour le NS-P236) ●Haupt- und hinteres Lautsprecherpaar (und hinteren Centerlautsprecher für NS-P236) ●Huvudhögtalare och bakre högtalare (samt bakre mithögtalare für NS-P236) ●Altoparlanti principali e posteriori (e alltoparlante posteriore centrale del modello NS-P236)	●Subwoofer cable ●Câble pour subwoofer ●Subwoofer-Kabel ●Subwooferkabel ●Cavo per subwoofer ●Cable del subwoofer ●Subwooferkabel
	●Mounting brackets ●Supports de montage ●Befestigungshalterungen ●Monteringsfästen ●Staffe di montaggio ●Ménsulas de instalación ●Montagesteunen
●Center speaker ●Enceinte centrale ●Centerlautsprecher ●Mithögtalare ●Altoparlante centrale ●Altavoz central ●Middenluidspreker	●Fasteners (for NX-C230) ●Fixations (pour NX-C230) ●Befestigung (für NX-C230) ●Fästanordning (für NX-C230) ●Fermi (per l'NX-C230) ●Sujetadores (para NX-C230) ●Bevestiging (voir NX-C230)
●Subwoofer ●Subwoofer ●Subwooferhögtalaren ●Subwoofer ●Altavoz ultragraves ●Subwoofer	●Nonskid pads (for NX-230P) ●Patins anti-dérapes (pour NX-230P) ●Gleitschutzpads (für NX-230P) ●Glidskyddsdynor (für NX-230P) ●Cuscinetti antiscivoli (per l'NX-230P) ●Almohadillas antideslizantes (para NX-230P) ●Antislipplaatjes (voir NX-230P)
	●Nonskid pads (for YST-SW005) ●Patins anti-dérapes (pour YST-SW005) ●Gleitschutzpads (für YST-SW005) ●Glidskyddsdynor (für YST-SW005) ●Piedini antisdrucciolevoli (per l'YST-SW005) ●Almohadillas antideslizantes (para YST-SW005) ●Antislipplaatjes (voir YST-SW005)
●Speaker cables ●Câbles d'enceintes ●Lautsprecheranschlußkabel ●Högtalarledninger ●Cavi per gli altoparlanti ●Cables de los altavoces ●Luidsprekerdraden	●Screws ●Vis ●Schrauben ●Skruvar ●Viti ●Tornillos ●Schroeven

LET OP: Lees eerst deze aanwijzingen alvorens het apparaat in gebruik te nemen.

• Lees deze handleiding nauwkeurig door om de best möglichke resultaten te verkrijgen. Bewaar de gebruiksaanwijzing voor later gebruik.
  Stel de luidsprekers op een koele, droge, schone plaats op - Niet in de buurt van ramen, warmtebronnen of opplaatsen die onderhevig় aan trillingen of op buitengewoon stoffige, warme, koute of vochtige plaatsen. Plaats de luidsprekers Niet in de buurt van möglichke storingsbronnen (zoals transformators of motoren). Stel de luidsprekers Niet bloot aan regen of vocht, om het risico van brand of een elektrische schok te voorkomen.
  Zet de luidsprekers Niet opplaatsen waar ze worden blootgesteld aan direct zonlicht of vocht om te voorkomen dat de kasten verrormen of verkleuren.

• Plaats de luidsprekers Niet op een planka waar zich hunnen geraakt worden door vallende voorwerpen en/of waar zich hunnen worden blootgesteld aan waterdruppels of spatten.
  Plaats de volgende voorwerpen Niet boven op de luidsprekers:

• Andere componenten, aangezien zich beschadiging en/of verkleuring van de luidsprekeroppervlakken konnen veroorzaken.

• Brandende voorwerpen (bijv. kaarsen), aangezien bij brand, schade aan de luidsprekers en/of lichamelijk letsel konnenveroorzaken.
• Houlders bevuld met vloeistof, aangezien zij een elektrische schok en/of schade aan de luidsprekers können veroorzaken.

Zet de luidsprekers Niet opplaatsen waar ze omgestoten+kennen worden ofaar er voorwerpen op+kennen vallen.Bovendien zorgt een stabiele plaatsing voor een betere geluidskwaliteit.
- Hetplaatsen van de luidspekers opdezelfde plank of in hetzelfde rek als de draaitafel kan leiden tot feedback.
- Het is de verantwoordelijkheid van de eigenaar om het systeme stevig teplaatsen of te installeren. YAMAHA is Niet aansprakelijk voor ongevallen verroorzaakt door onjuiste plaatsing of installment van de luidsprekers.
- Verminder het volume van de versterker zodia u merkt dat het geluid verrormt. Voorkom te allen tjde dat de versterker het geluid gaat "afkappen". Anders können de luidsprekers beschadigd worden.
- Indien u een versteker gebruikt met een nominaaluitgangsvermögen dat hoger is dan het nominaleingangsvermögen van de luidsprekers, moet er voor worden gezorgd dat het maximale ingangsvermögen van de luidsprekers nooit worden overschreden.
- Probeer nooit de luidsprekers te reinigen met behulp van een chemisch reinigingsmiddel, aangezien hierdoor de afwerking beschadigd kan worden. Gebruik een schone, droge doek.
- Breng geen wijzigingen aan de luidsprekers aan en tracht de luidsprekers evenmin te herstellen. Neem voor onderhoud.altijd contact op met erkend onderhoudspersoneel van YAMAHA. De kast mag onder geen bedding worden opengemaakt.
- Alvorens te conclusieren dat de luidsprekers defect zijn, eerst het hoofdstuk "STORINGZOEKEN" doorlezen voor advies betreffende het opsporen van veel voorkomende bedieningsfouten.

Voor YST-SW005

Bedien dit apparaat Niet verwij het ondersteboven staat. Anders zou het hunnen oververhitten en schade oplopen.
- Oefen nooit overmatige krachtuit op de schakelaars, regelaars of aansluitkabels. Bij het verplaatsen van dit apparaat, er op letten eerst de stekker van het netsnooruit het stopcontact te verwijderen en de verbindingen van de kabels met overige apparatuur los te makeen. Nooit aan de kabels zichtrekken.
Aangezien dit apparaat uitergerust is met een ingebouwde vermogenversterker, wordt er warmte via het achterpaneel afgevoerd. Plaats het apparaat Niet tegen een muur en LAST voldoende tussenruimte over ter voorkoming van beschadiging of brand aan de bovenzijde, achechterijde, links en rechts van het apparaat. Plaats het apparaat ook Niet met het achterpaneel. Plaats het apparaat ook Niet met het achterpaneel maar beneden gericht op de grond of op een ander oppervlak.

< Voor modellen voor het Verenigd Koninkrijk en Europa>

Laat een tussenruimte over van tenminste 20~cm aan de bovenzijde,chterzijde en aan beiden zijkanten van het apparatus.

• Als u een luchtbevochtiger gebruikt, moet u condensatie in dit apparaat voorkomen. Voorzie hiervoor voldoende ruimte rond dit apparaat of voorkom overmatige bevochtiging. Condensatie kan een brand, schade aan dit apparaat en/of een elektrische schok veroorzaken.
  Dek het achterpaneel van dit apparaat Niet af met kranten, tafeldoeken, gordijnen, enz. waardoor de warmte Niet kan worden afgegeven. Als de temperatuur in dit apparaat stigt, kan dit brand, schade aan dit apparaat en/of lichamelijk letselveroorzaken.
• Steek de stekker van het netsnoer pas in het stopcontact nadat alle aansluitingen zijn gemaatkt.
• De gekrukke spanning要去dezelfde zich als de spanning die is aangegeven op het achterpaneel. Als u dit apparaat gebruikt met een hogere spanning, dan is er gevaar voor brand, schade aan dit apparaat en/of lichamelijk letsel. YAMAHA is Niet aansprakelijk voor schade veroorzaakt door het gebruik van dit apparaat met een andere dan de aangegeven spanning.
• Verwijderijdens een onweer de stekker van het netsnoer van het apparaat uit het stopcontact om schade als gevolg van blikseminslag te voorkomen.
• De superlage frequencies die door dit apparaat worden gereprodued, können bij gebruik van een platenspeler bromgeluiden veroorzaken. In een dergelijk geval dit apparaat op afstand van de platenspeler opstellen.
• Dit apparaat kan beschadigd worden als bepaalde geluiden ononderbroken worden uitgevoerd met een hoog volumeniveau. Wanner bijvoorbeeld sinusgolven van 20Hz - 50Hz van een testdisc, basgeluiden van elektronische instrumenten, enz. ononderbroken worden uitgevoerd, of bij het neerlaten van de naald op een grammofoonplaat, moet u het volumeniveau verlagen om te voorkomen dat dit apparaat worden beschadigd.
• Indien u merkt dat er zich bij dit apparaat verrorming van het geluid voordoet, (d.w.z. onnatuurlijke, "kloppende" of "tikkende" geluiden die zich met:tussenpozen voordoen), dient u het volumeniveau terug te brengen. Door de zware, lage frequentietonen van het geluidsspoor van een film of soortgelijk luide passages van popmuziek met een buitengewoon hoog volume wee tergeven, bestaat de kans op beschadiging van dit luidsprekersystem.
• De trillingen die worden veroorzaakt door superlage frequencies können het TV-beeld verrormen. Stel in een dergelijk geval dit apparaat op een afstand van het TV-toestel op.
• Neem het snoer bij de stekker vast wonneur u het UIT het stopcontact trekt; trek nooit aan het snoer zich.
• Wonneer u het apparataat gedurende een langereperiode Niet gaat gebruiken (bijv. bijvakantie, enz.), de stekker steeds uit het stopcontact verwijderen.
  VOLTAGE SELECTOR (Spanningskeuzeschakelaar) (Modellen voor China en Korea en Algemene modellen) De spanningskeuzeschakelaar

op het achterpaneel van dit apparaat dient correct ingesteld te worden op deplaatselijk netspanning, ALVORENS de stekker van het netsnoer van dit apparaat in het wisselstroom-stopcontact te steken. Instelbare netspanningen zijn 110-120/220-240 V wisselstroom, 50 / 60Hz

Standby-functie

Als de POWER-schakelaar in de stand ON gezet worden en de AUTO STANDBY-schakelaar in de stand HIGH of LOW, za dit apparaat op de standby-functie ingesteld worden wanner het geen signal ontvangt gedurende 7 tot 8 minutes. In deze toestand za het apparaat slechts een zeerkleine hoeveelheid stroom verbruiken.

WAARSCHUWING

STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM HET RISICO VAN BRAND OF EEN ELEKTRISCHE SCHOK TE VOORKOMEN.

ONDERDELEN VAN HET PAKKET

Het luidsprekerpakket "NS-P230" en "NS-P236" is bestemd voor gebruik met eenmeerkanalen-audiosystem, zoals een huisbioscoopsystem.

Het pakket NS-P230 staatuit vier NX-230P

luidsprekersystemen, een NX-C230 luidsprekersysteme en een YST-SW005 subwooersystem.

Het pakket NS-P236 bestaat uit vijf NX-230P

luidsprekersystemen, een NX-C230 luidsprekersystem en een YST-SW005 subwooersystem.

Full-range akoestisch-suspensie liquidsprekersystem, gebruikt als hoofd- en weiterluidsprekers (en als );achter-middenluidspreker voor NS-P236)

Full-range akoestisch-suspensie luidsprekersysteme, gebruikt als middenluidspreker

YST-SW005>

Active Servo Processing Subwooferssystem met ingebouwde vermogensversterker

• Dit subwoofoersystem maakt gebruik van de Advanced YAMAHA Active Servo Technology, die door YAMAHA werden ontwikkeld voor de reproductie van ultralage tonen van superieure kwaliteit. (Zie pagina. 14 voor nadere bijzonderheden over deze Advanced YAMAHA Active Servo Technology.) Deze krachtige lage tonen geen uw stereo-installatie een voller, directer geluid en makeen uw luisterkamer tot een bioscoopzaal.THuis.

• Deze subwoofer is gemakkelijk aan te sluiten op uw bestaande audiosysteme door het te verbinden met de luidsprekeruitgangen of de voorversterkeruitgangen (pinuitgang) van uw versterker.

• De AUTO STANDBY-schakelaar bespaart u de moeite van het instellen van de POWER-schakelaar in ON- of OFF-stand.

INHOUD

UITPAKKEN. BinnenNZijde van omslag

LET OP 1

ONDERDELEN VAN HET PAKKET 2

OPSTELLING VAN DE LUIDSPREKERS .... 3

Opstelling van de subwoofer 4

Opstelling van de middenluidspreker 4

Bevestigen van de achterluidsprekers (en
achter-middenluidspreker voor NS-P236) 5

Opstelling van de hoofd-/achterluidsprekers (en*(-acter-middenluidspreker voor NS-P236) 6

AANSLUITINGEN 7

Een voorbeeld van standaardaansluitingen .... 7

Aansluiten van de luidsprekersnoeren op de ingangs- en uitgangsaansluitingen van de luidsprekers 9

De subwoofer aansluiten op de luidsprekeruitgangsaansluitingen van de versterker 10

GEBRUK VAN DE SUBWOOFER

(YST-SW005) 11

Regelaars en hun functies 11

Afstelling van de subwoofer alvorens deze te gebruiken 12

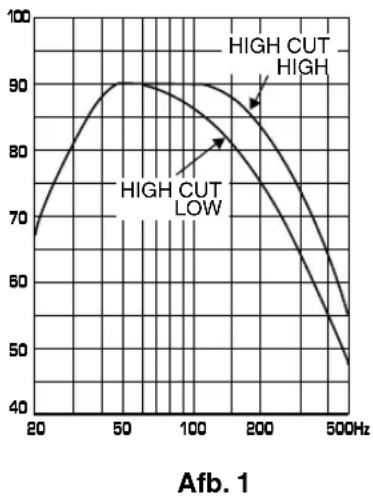

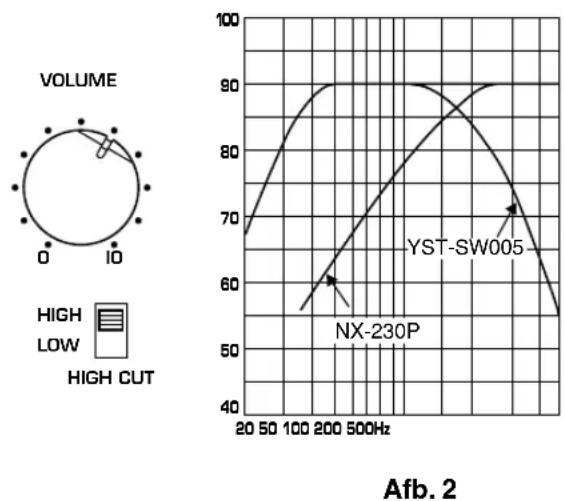

Frequentiekarakteristieken 13

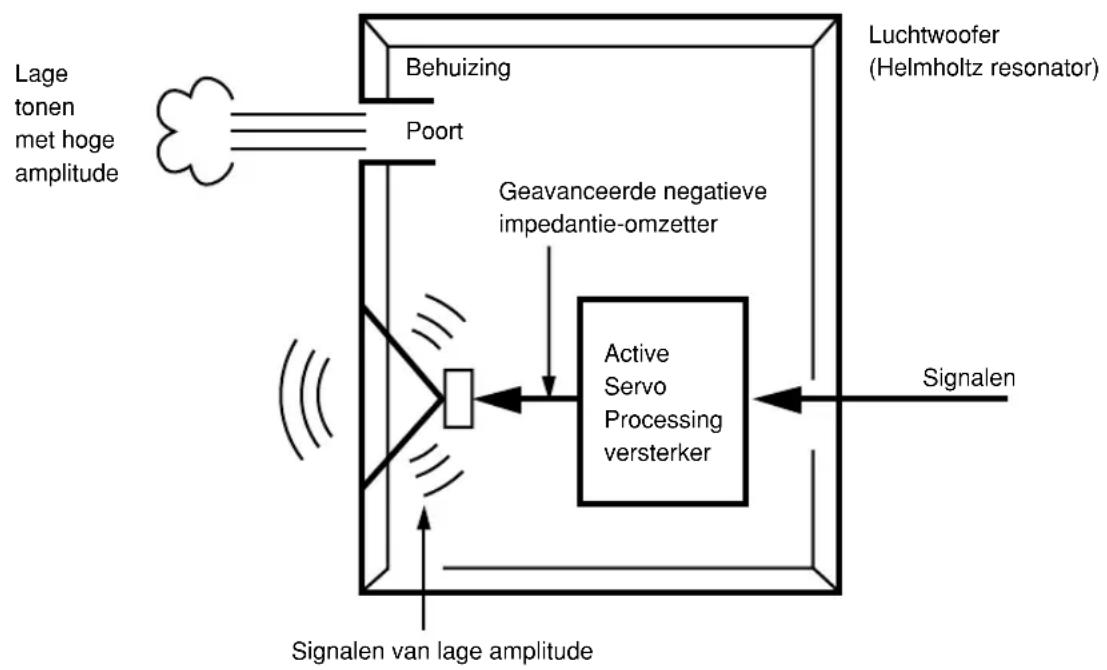

ADVANCED YAMAHARAACTIVE SERVO

TECHNOLOGY (voor YST-SW005) 14

STORINGZOEKEN 15

SPECIFICATIONS 16

OPSTELLING VAN DE LUIDSPREKERS

Alvorens u de aansluitingen gaat maken, alle luidsprekers respectievelijk in hun juiste posities plaatsen. De juiste plaatsing van de luidsprekers is belangrijk, aangezien hierdoor de totale geluidskwaliteit van dit systeme bepaald worden.

Plaats de luidsprekers op basis van uw luisterpositie door onderstaande instructies te volgen.

Luidsprekersystem

Dit luidsprekerpakket maakt gebruik van een

6-luidsprekersystem: 2 hoofdluidsprekers,

2chterluidsprekers, een middenluidspreker en een

subwoofer.

De hoofdluidsprekers geben het hoofbrongeluid waar. Dechterluidsprekers geben de surroundklanken waar en de middenluidspreker geeft de middenklanken waar (dialog, enz.). De subwoofer versterkt de lage frequencies van uw audiosystem.

Dit luidsprekerpakket maakt gebruik van een

7-luidsprekersystem: 2 hoofdluidsprekers,

2chterluidsprekers, een middenluidspreker, een achtermiddenluidspreker en een subwoofer.

De hoofdluidsprekers geben het hoofdbrongeluid waar. Dechterluidsprekers geben de surroundklanken waar en de middenluidspreker geeft de middenklanken waar (dialog, enz.). De subwoofer versterkt de lage freiements van uw audiosystem.

Opmerking

In dit luidsprekerpakket wordendezelfde luidsprekers (NX-230P) gebruikt voor de hoofd- en achterluidsprekers (en dechter-middenluidspreker voor NS-P236).

Hoofd L Midden Hoofd R

Achter L Achter midden Achter R (voor NS-P236)

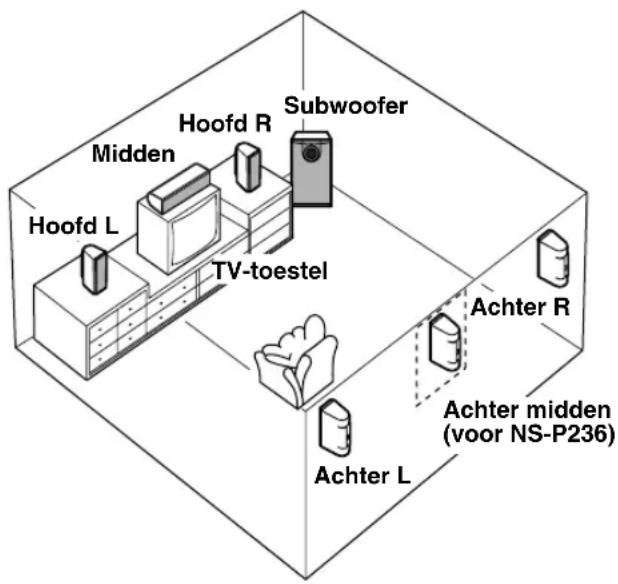

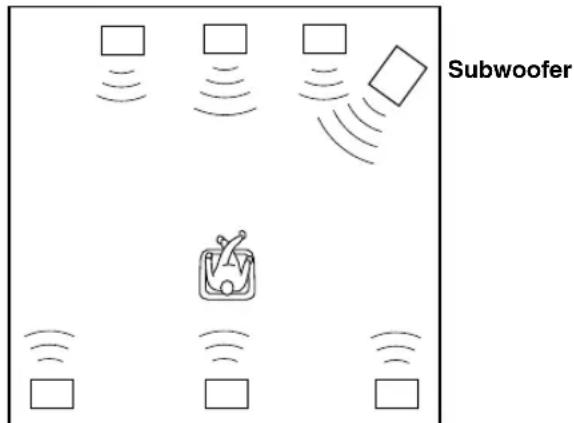

Opstelling van de luidsprekers

Hoofdluidsprekers: Aan beiden zijden en op bijnadezelfde hoogte als de TV.

Achterluidsprekers: Achter uw luisterpositie, een weinig\ aar binnen gericht. Ongeveer 1,8 m\ vanaf de vloer.

Middenluidspreker: Precies tussen de hooffluidsprekers.

Achter-middenluidspreker (voor NS-P236):

Precies tussen de acheerluidsprekers.

Subwoofer: De positie van de subwoofer is Niet

zo kritiek, aangezien de lage bastonen Niet bijzonderrichtinggevoelig zich.

Zie "Opstelling van de subwoofer" hieronder voor de aanbevolen opstelling.

Opstelling van de subwoofer

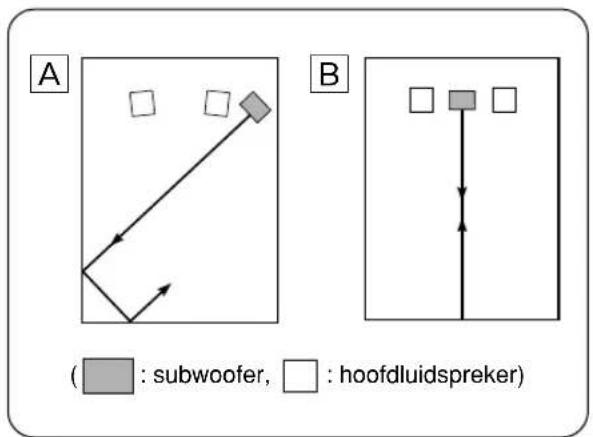

Het worden aanbevolen de subwoofer aan de buitenzijde van de rechtier of de linker hoofdluidspreker teplaatsen. (Zie fig. [A].) De in fig. [B] getoonde opstelling is eveneens möglichk. Als het subwooersystem echterrecht gegenover de muur wordt geplaatst, kan het baseffect verloren gaan, aangezien het geluid van de subwoofer en het door de muur werkkaatste geluid elkaar zouden konnen neutraliseren. Om dit te voorkomen, dient u het subwooersystem schuin teplaatsen, zoals aangegeven in fig. [A].

Opmerking

Het kan zich voordoen dat u geen voldoende superlage tonen van de subwoofer kurz verkrijgen wanner u in het midden van de kamer luistert. Dit komt,ondat er zich "staande golven" hebben ontwikkeldussen twee parallel staande muren waardoor de lage tonen wegvallen. Stel in dit geval de subwoofer schuin ten opzichte van de muur op. Het kan ook nodig zich dan dat de evenwijdige oppervlakken worden ondebrozen door bijv. boekenplanken gegen de muren teplaatsen.

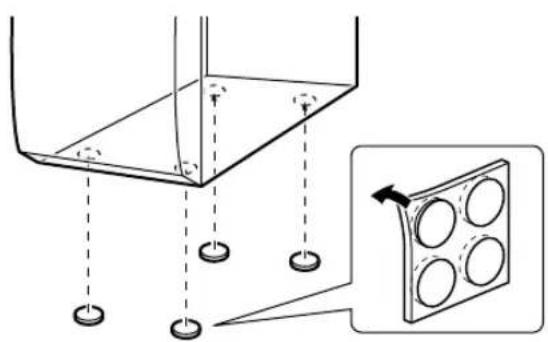

Gebruik de antislipplaatjes

Breng de bijgeleverde antislipplaatjes aan op de vier hoeken aan de onderzijde van de subwoofer om te voorkomen dat de subwoofer door trillingen, enz. van zichn plaats glijdt.

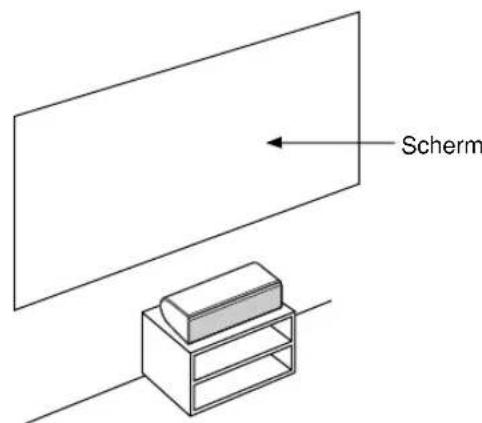

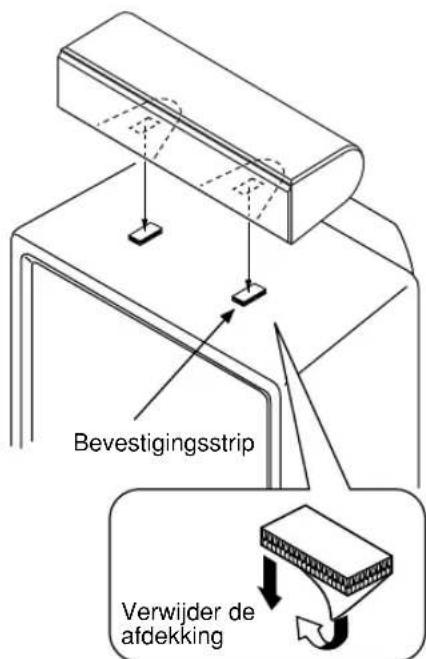

■Opstelling van de middenluidspreker

U kunt de luidspreker boven op het TV-toestelplaatsen als dit een vlakke bovenkant heeft, op de vloer onder de TV, of in een TV-meubel. Zorg ervoor dat de luidspreker stabel staat. Wonneer u de luidspreker boven op de TV plantaat, breng dan de bijgeleverde bevestigingen aan op de onderkant van de luidspreker en op de bovenkant van het TV-toestel zodate de luidspreker Niet kan vallen.

Opmerkingen

• Plaats de luidspreker Niet boven op de TV als het bovenoppervlak van de TV kleiner is dan de onderkant van de luidspreker. De luidspreker zou dan+kennen vallen en lichamelijk letsel+kennen veroorzaken.
  -Plaats de luidspreker Niet boven op de TV als het bovenoppervlak afhelt.
  Raak het kleefoppervlak Niet aan na het verwijderen van de afdekking, aangezien de hechtsterkke dan afneemt.
  Veeg het oppervlak waarop de bevestiging worden vastgemaakt grondig schoon. Merk op dat de kleefkracht afneemt als het oppervlak vuil, vettig of nat is en dat de middenluidspreker dan kan vallen.

■Bevestigen van dechterluidsprekers (enchyter-middenluidspreker voor NS-P236)

1 Tapschroef (verkriijgbaar bij een ijzerwinkel)

Gebruik van de Yamaha luidsprekersteun SPS-80 (optie)

Met de Yamaha luidsprekersteun SPS-80 kurz u de luidsprekers op de vloerplaatsen.

• De SPS-80 is nicht overall verkriijgbaar.

Bevestig de awhileluidsprekers (en awhilemiddenluidspreker voor NS-P236) op een boekenplank,rek ofrechtstreeks op de vloer of hang ze aan een muur.

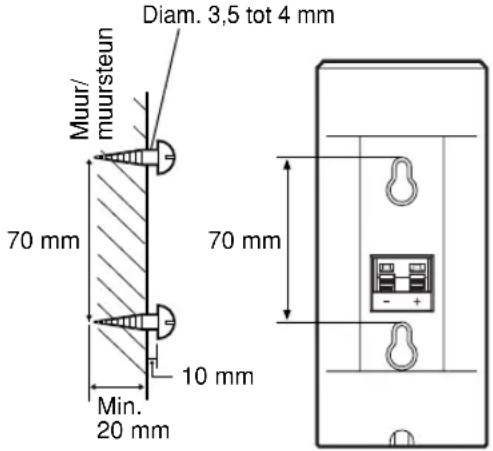

Bevestigen van de luidsprekers aan een muur met behulp van de gaten in dechterpanelen van de luidsprekers

1 Bevestig de schroeven in een stevige muur of muursteun zoals aangegeven in de afbeelding.

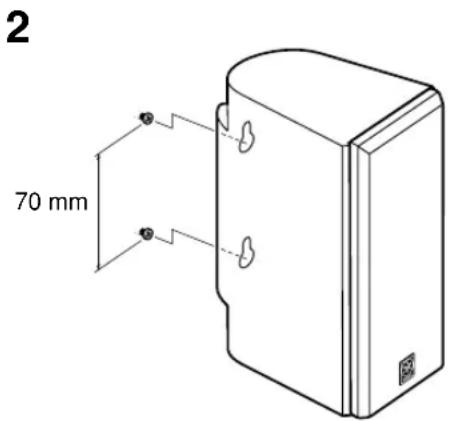

2 Hang de luidspreker op door de gaten over de uitstekende schroeven teplaatsen.

• Let er op dat de schroeven stevig in het smalle gedeelte van de gaten vastgeklemd worden.

WAARSCHUWING

• Elke luidspreker weegt 0,9kg . Bevestig ze dus nicht op dun triplex of aan een muur met een buitenlaag van zicht materiaal. In dat geval zouden de schroeven uit de dunne buitenlaag los kunnen raken waardoor de luidsprekers kunnen vallen. Dit kan beschadiging van de luidsprekers of persoonlijk letsel tot gevolg hebben.
• Bevestig de luidsprekers nicht met spijkers, kleefmiddelen of ander onstabel materialaal aan de muur. Als gevolg van langdurig gebruik en trillingen is het möglichk dat de luidsprekers vallen.
• Ter voorkoming van ongelukken als gevolg van het struikelen over loshangende luidsprekersnoeren, dienen deze aan de muur bevestigd te worden.
• Kies een geschikte plaat op de muur om de luidspreker te bevestigen. Let waar bij op dat niemand met zich/her hoofd of gezicht gegen de rand van de steun kan stoten.

■Opstelling van de hoofd-/achterluidsprekers (en darüber-middenluidspreker voor NS-P236)

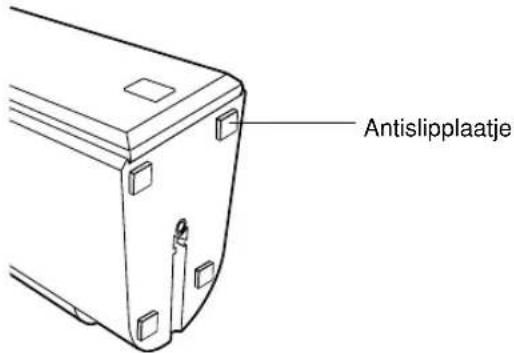

Wanneer u de luidsprekers op een vlak oppervlak plaatst, moet u de bijgeleverde antislipplaatjes bevestigen op de hoeken aan de onderzijde van de luidspreker, zoals links getoond. Dit om te voorkomen dat de luidsprekers verschuiven.

• NS-P236 bevat vier reserve-antislipplaatjes.

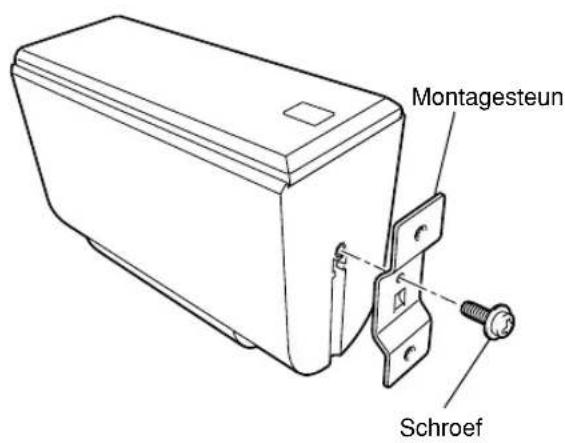

Als u de luidspreker op een in de handel verkrijgbare luidsprekersteun wilt monteren voor de hoofd-/achterluidsprekers (enchyter-middenluidspreker voor NS-P236)

De bijgeleverde montagesteun die voorzien is van 1 paar schroefgaten (met een tussenruimte van 60~mm ) kan worden gezruikt om de luidspreker op een luidsprekersteun te monteren.

• Deze schroefgaten können alleen worden gebruikt met M4-schroeven.
  1 Bevestig de montagesteun aan de onderzijde van de luidspreker met behulp van de bijgeleverde schroef en let er waar bij op dat het gebogen gedeelte van de steun in de uitsparing aan de onderzijde van de luidspreker komt te zitten, zoals aangegeven in de afbeelding links.
  2 Monteer de luidspreker op de luidsprekersteun door gebruik te makev van de schroefgaten in de montagesteun.

Opmerking

De montagesteun is voor elk van de luidsprekers bijgeleverd.

Let op: De stekker van de subwoofer en overige audio/video componenten pas insteken nadat alle aansluitingen tot stand gebracht zijn.

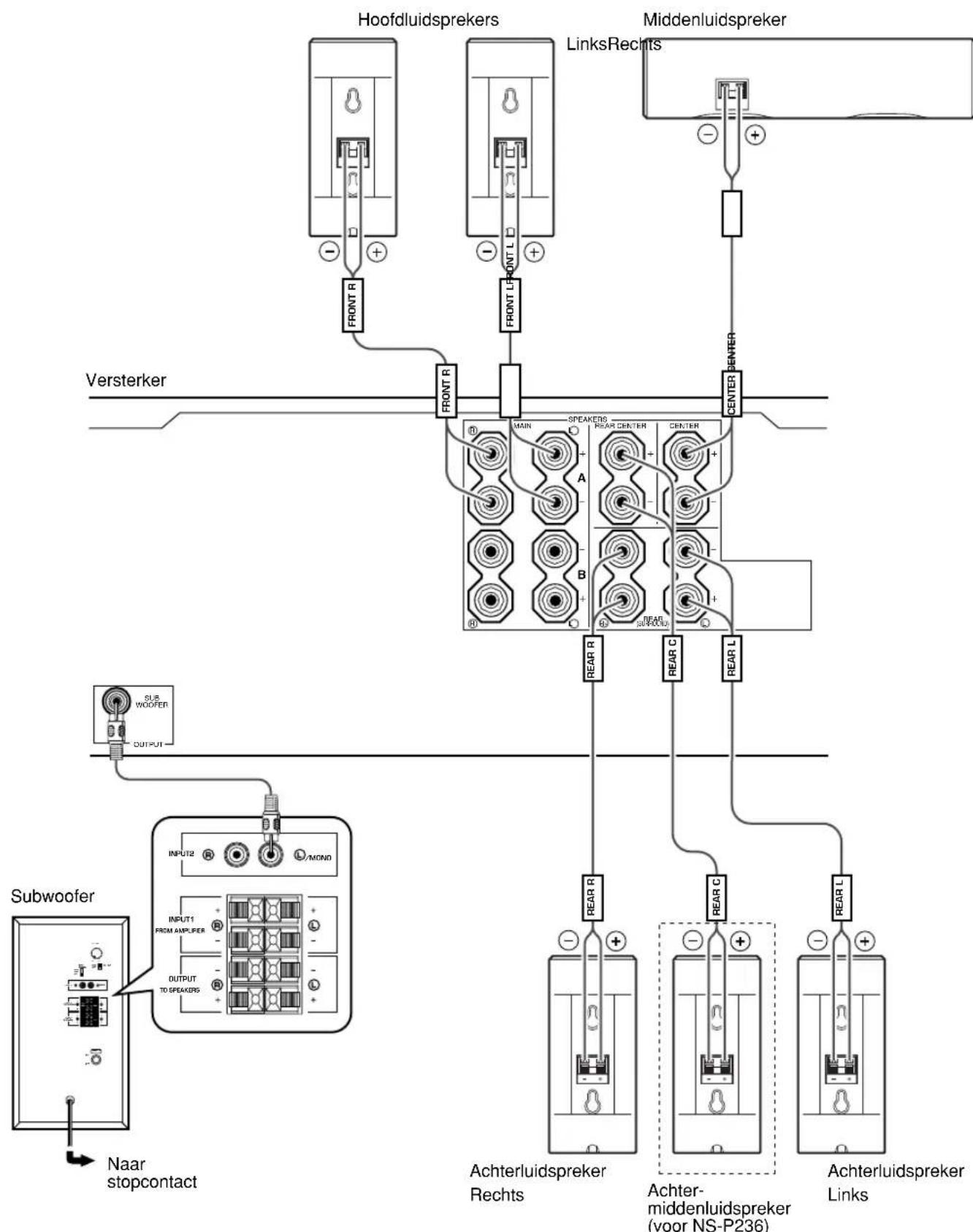

Een voorbeeld van standardaansluitingen

• Sluit de hoofd-, midden- enchyterluidsprekers (en de achter-middenluidspreker voor NS-P236) aan op de luidsprekeruitgangsaansluitingen van uw versterker met behulp van de bijgeleverde luidsprekersnoeren.
• De bijgeleverde luidsprekersnøeren zijn voorzien van etiketten met de opschriften FRONT L, FRONT R, CENTER, REAR L, REAR R (en REAR C voor NS-P236). Sluit elk van de luidsprekersnøeren aan op de bijbehorende luidspreker volgens de afbeeling op pagina 7.
• Sluit elk van de luidsprekers aan en let er waar bij op dat de polariteit (+, -) van de luidsprekersnoeren correct is. Indien de luidspreker aangesloten worden met omgekeerde polariteit za het geluid onnatuurlijk klinken en zullen de lage tonen nicht doorkomen.

• Alleen voor de hoofd- enchterluidsprekers: sluit een luidspreker aan op de linkeraansluitingen (aangeduid met L) van uw versterker, en de andere luidspreker op de rechteraansluitingen (aangeduid met R).

• Sluit in principe de subwoofer aan op de voorversterkeruitgangsaansluiting(en) (pin-uitgang) van de versterker. Als uw versterker Niet voorzien is van een voorversterkeruitgangsaansluiting, de subwoofer op de luidsprekeruitgangsaansluitingen van de versterker aansluten. (Zie pagina 9 voor details.)

• Verbind voor aansluiting op een YAMAHA DSP versterker (of AV-ontvanger), de aansluiting SUBWOOFER (of LOW PASS enz.) aan de achterzijde van deachterkant van de DSP-versterker (of AV-ontvanger) met de aansluiting L/MONO INPUT2 van de subwoofer.

• Om de subwoofer aan te sluiten op de aansluitingen SPLIT SUBWOOFER op de achechterkant van de DSPversterker: sluit de beiden aansluitingen aan op de linker L en rechtter INPUT2-aansluitingen van de subwoofer.

Opmerking

Bij aansluiting op een mono-voorversterker-uitgang van de versterker, aansluiten op de ingang / O NO INPUT2.

■Aansluiten van de luidsprekersnoeren op de ingangs- enuitgangsaansluitingen van de luidsprekers

Houd bij het maken van de verbindingen de luidsprekerkabels zo kort möglichk. Als de kabels te lang zich, deze Niet bij elkaar bundelen of oprollen. Als de verbindingen nicht correct gemaakt worden, za er geen geluid uit de luidsprekers komen.

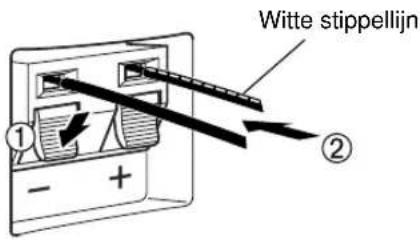

Hoofd-/midden-/achterluidsprekers Achter-middenluidspreker (voor NS-P236)

De ene zich de van het bijgeleverde luidsprekersnoer is voorzien van een witte stippellijn en de andere zich de is Niet voorzien van een lijn.

Sluit de (+) aansluitingen op zowel de luidspreker als de versterker aan met behulp van de zichde met de witte stippellijn. Sluit de (-) aansluitingen op beiden componenten aan met behulp van de zichde zonder lijn.

Rood: positief (+)

Zwart: negatif (-)

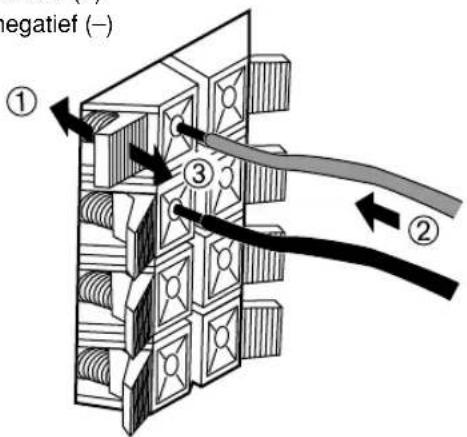

Subwoofer (INPUT1/OUTPUT-aansluitingen)

Gebruik de ene zijde van de draad voor het aansluiten van de (+) aansluitingen van de subwoofer en de versterker. Gebruik de andere zijde van draad voor het aansluiten van de (-) aansluitingen van beiden componenten.

Rood: positief (+)

Zwart: negatif (-)

Alvorens aan te sluiten

Verwijder de isolatie van het uiteinde van elk luidsprekersnoer.

Aausluiting:

① Houd het vergrendellipje van de aansluiting ingedrukt zoals aangegeven in de afbeelding.
② Steek de blote draad in.
Haal uw vinger van het vergrendillipje zodate het draaduiteinde stevig worden vastbezet.
④ Controller of de aansluiting stevig vast zit door dichtbij de aansluiting lichtjes aan het snoer te trekken.

Opmerking

Zorg ervoor dat deblootgelegde luidsprekerkabels elkaar Niet raken, aangezien daardoor de luidspreker of deversterker,ofbeide beschadigduronwen.

De subwoofer aansluten op de luidsprekeruitgangsaansluitingen van de versterker

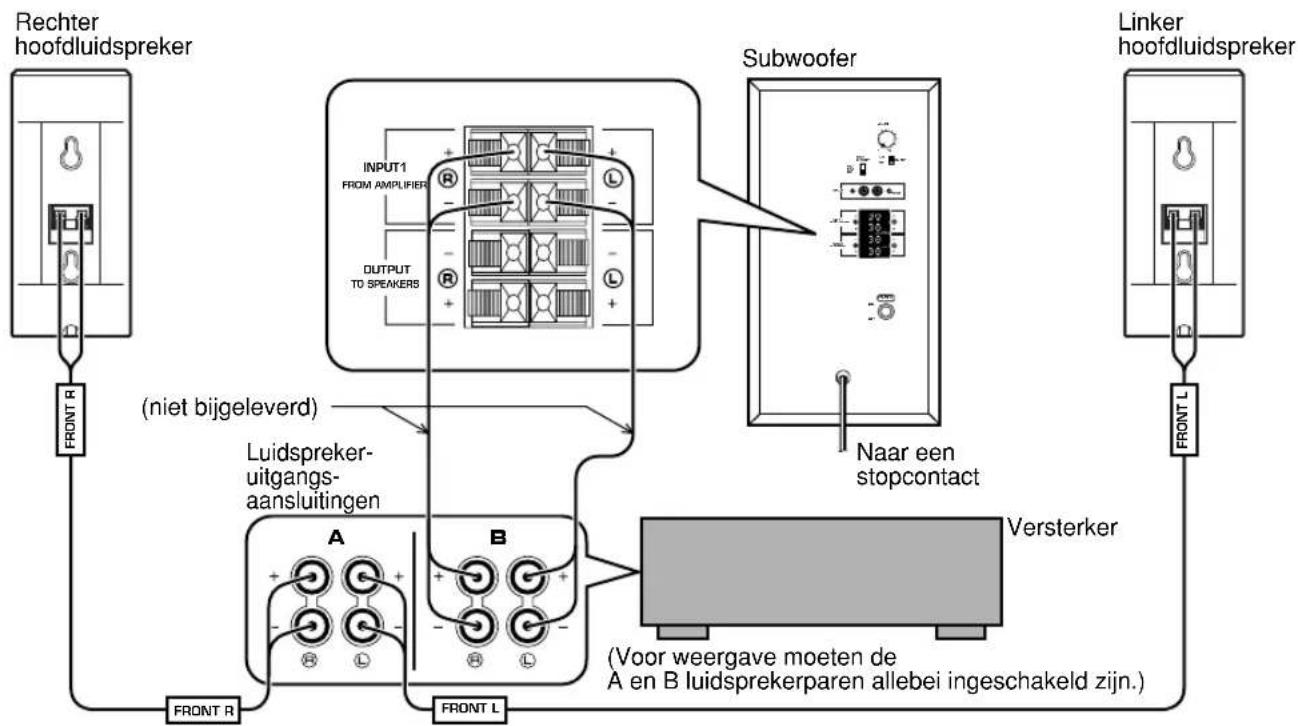

Als uw versterker twee stel luidspreker-uitgangsaansluitingen heeft

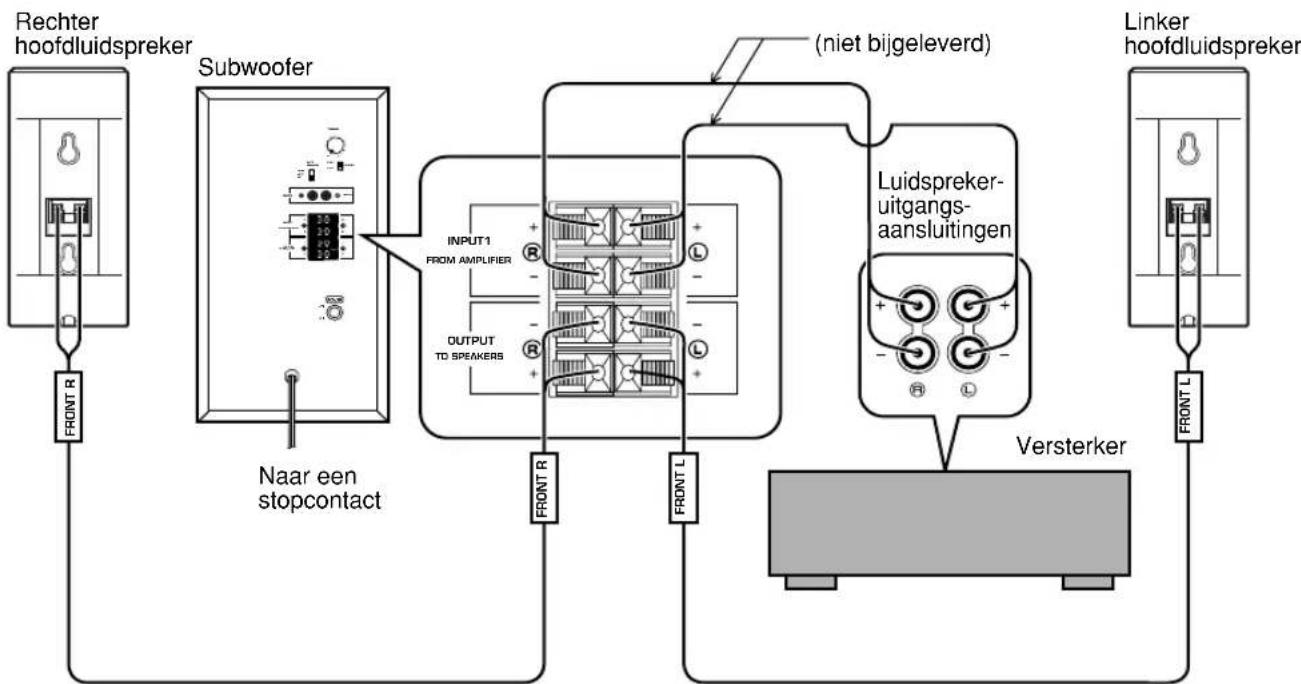

Indien uw versterker slechts een set uitgangsaansluitingen heeft voor hoofdluidsprekers

Sluit de luidsprekeraansluitingen van de versterker aan op de INPUT1 aansluitingen van de subwoofer en sluit de OUTPUT aansluitingen van de subwoofer aan op de hoofdluidsprekers.

GEBRUIK VAN DE SUBWOOFER (YST-SW005)

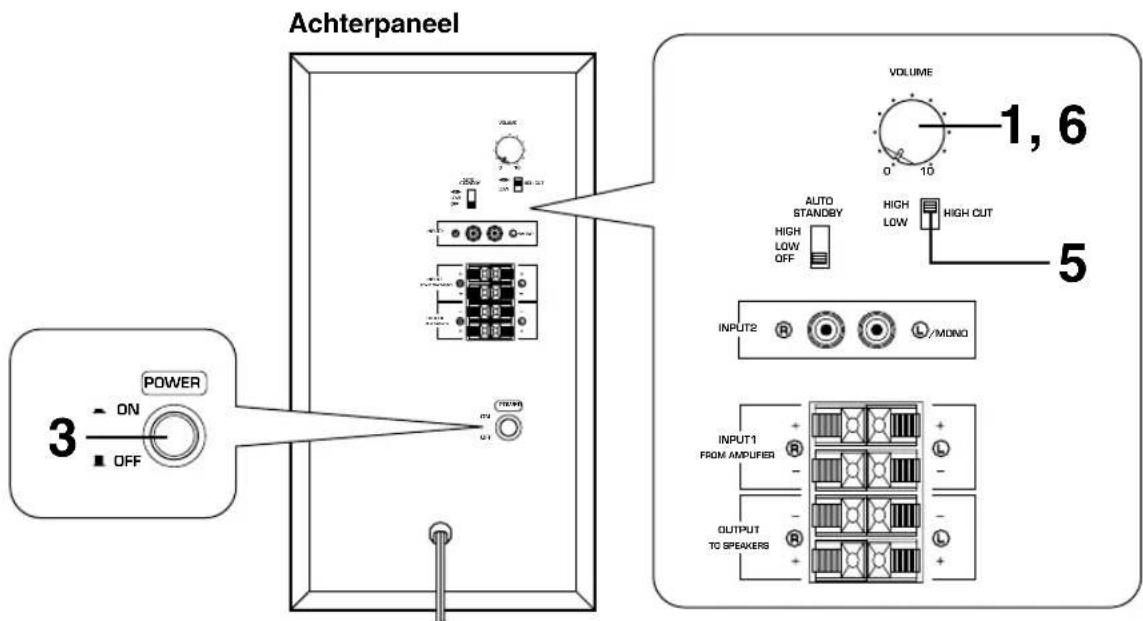

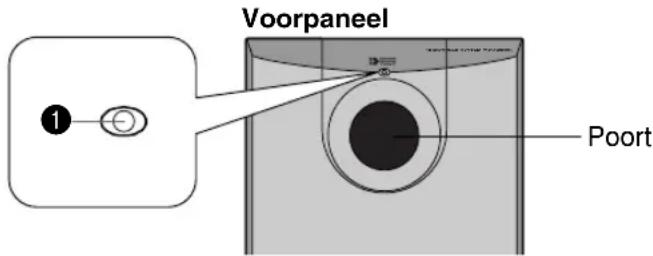

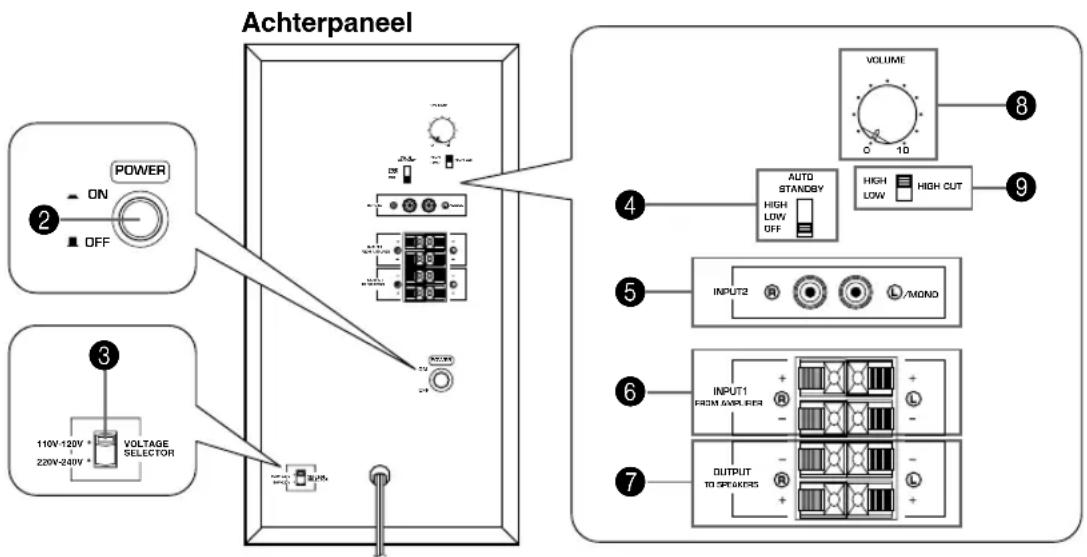

Regelaars en hun functies

Aan/uit-indicator

Licht groen op wanner de POWER-schakelaar (2) in de stand ON gedrukt worden gaat uit wanner.Deze in de stand OFF gezet worden.

• Standbyfunctie

Als de POWER-schakelaar (2) in de stand ON gedrukt worden en de AUTO STANDBY-schakelaar (4) in de stand HIGH of LOW gezet worden, za alles indicator ROOD oplichten wanner geen signal worden ontvangen door de subwoofer.

POWER-schakelaar

Druk deze schakelaar in de stand ON om de stroomtoevoer van de subwoofer in te schakelen. Wanner de stroomtoevoer van de subwoofer is ingeschakeld, za de aan/uit-indicator (1) op het voorpaneel groen oplichten. Druk nogmaals op deze schakelaar om hem in de stand OFF te zetten en de stroomtoevoer van de subwoofer uit te schakelen.

3 VOLTAGE SELECTOR schakelaar

(Modellen voor China en Korea en Algemene modellen)

Als de Vooringestelde stand van de schakelaar nicht correct is, de schakelaar op het juiste spanningsbereik van uw woonplaats instellen (220V-240V of 110V-120V).

Raadpleeg uw dealer indien u nicht zeker bent over de juiste instelling.

WAARSCHUWING

De stekker van de subwoofer losmaken alvorens de VOLTAGE SELECTOR schakelaar correct in te stellen.

4 AUTO STANDBY (HIGH/LOW/OFF)-schakelaar Deze schakelaar staat oorspronkelijk in de stand OFF. Door deze schakelaar in de stand HIGH of LOW te zieten, functieert de automatische in-/ uitschakelfunctie van de subwoofer Zoals uitgelegd op blz. 9. Indien u deze functie Niet nodig heeft, de schakelaar in de stand OFF zieten.

• Deinstalling van deze schakelaar mag enkel worden veranderd wanneser de POWER-schakelaar (2) in de stand OFF staat.

5INPUT2-aansluitingen

Gebruik deze aansluitingen voor ontvangst van lijniveauausignalen vanaf de versterker.

INPUT1 (FROM AMPLIFIER)-aansluitingen

Gebruik deze aansluitingen om de subwoofer te verbinden met de luidsprekeraansluitingen op de versterker.

7 OUTPUT (TO SPEAKERS)-aansluitingen

Kunnen worden gebruikt voor aansluiting op de hoofduidsprekers. De signalen van de aansluitingen INPUT1 (6) worden maar deze aansluiting gezonden.

8VOLUME-regelaar

Stelt het niveau van het volume af. Draai de regelaar rechtsom om het volume te verhogen en linksom om het volume te verlagen.

9 HIGH CUT (HIGH/LOW)-schakelaar

Stelt het punt in waarop de hoge frequencies worden afgekapt.

Normaal staat deze schakelaar op LOW, maar u kunt hem indien nodig ook op HIGH zetten. Zie paging 12 en 13.

Automatische in-uitschakeling

Als de weergegeven bron worden gestopt en het ingangssignaal gedurende 7 tot 8 minuten worden onderbroken, schakelt de subwoofer automatisch in standby. (Wanner de subwoofer in standby worden geschakeld door de automatische inuitschakelfunctie,licht de spanningsindicator rood op.) Wanner u opnieuw een bron weergeeft, worden de spanning van de subwoofer automatisch ingeschakeld door de herkenning van de in de subwoofer ingevoerde signalen. Deze functie werkt door aftasting van een laagfrequent ingangssignaal van een bepaald niveau. Zet de AUTO STANDBY-schakelaar in de stand HIGH of LOW. Als uECHter merkt dat het apparaat Niet maar behoren worden in-(ON) ofuitgeschakeld (STANDBY),dient u de schakelaar op HIGH te zieten. In de HIGH stand zal de subwoofer worden ingeschakeld ook als het niveau van het ingangssignaal laag is. Het isECHter möglichk dat de subwoofer Niet in de standbyfunctie worden geschakeld in het geval van een ingangssignaal waarvan het niveau buitengewoon laag is.

• Het kan soms gebeuren dat de stroomtoevoer onverwacht automatisch worden ingeschakeld als gevolg van het opvangen van storing van andere apparatuur. Zet in een dergelijk geval de AUTO STANDBYschakelaar in de stand OFF en schakel met de POWER-schakelaar de spanning handmatig in (ON) enuit (OFF).
• Deze functie herkent de laagfrequente componenten van de ingangssignalen onder 200 Hz (d.w.z. een explosie in een actiefilm, het geluid van een basgitaar of basdrum, enz.).
• De Minutes den nodig zijn voordat de subwoofer in standby schakelt können variieren als gevolg van storingen van andere apparatuur.

Deze functie is uitsluitend beschikbaar wanner de stroomtoevoer van de subwoofer is ingeschakeld (door het indrukken van de POWER-schakelaar).

■ Afstelling van de subwoofer alvorens deze te gebruiken

Stel de subwoofer in alvorens deze te gebruiken, om zo de optimale volume- en toonbalans te verkrijgen:tussen de subwoofer en de hoofdluidsprekers, door de hieronder aangegeven procedure te volgen.

1 Zet de VOLUME-regelaar in de laagste stand (0).
2 Schakel de spanning van alle andere componenten in.
3 Druk de schakelaar in de stand ON * De aan/uit-indicator op het voorpaneel Licht groen op.
4 Geef een bron weeR die laagfrequente componenten bevat en stel de volumeregelaar van de versterker in op het gewenste luisterniveau.
5 Zet de HIGH CUT-schakelaar in de stand LOW of HIGH.

Deze subwoofer is zo ontworpen dat de optimale toonbalans:tussen de subwoofer en de hoofdluidsprekers wordt verkreten wanneer deze schakelaar in de stand LOW staat. De toonbalans kan evenwel veranderen afhankelijk van de afmetingen van de kamer, de afstand van de subwoofer tot de hoofdluidsprekers,enz.Zet de schakelaar indien nodig op HIGH.

6 Draai het volume geleidelijk omhoog om de volumebalansussen de subwoofer en de hoofdluidsprekers af te stellen.

Normaal stelt u de regelaar in op een niveau waarop u een iets better baseffect krijgt dan wanner u dit toestel nicht zou gebruiken. Als de gewenste responsiert kan worden verkreten, stelt u de HIGH CUT-schakelaar en de VOLUME-regelaar opnieuw in.

• Wanner de volumebalansCUSen de subwoofer en de hoofdluidsprekers eenmaal is afgesteld, kunt u het volume van uw gehele geluidssystemeafstellen door gebruik te maken van de volumeregelaar van de versterker. Indien u echter de hoofdluidsprekers (NX-230P) verrangt door andere luidsprekers, dan moet u deze afstelling opnieuw uitvoeren.
• Voor het instellen van de VOLUME-regelaar en de HIGH CUT-schakelaar,zie "Frequentiekarakteristieken" hierna.

Frequentiekarakteristieken

Afb. 1 toont de frequentiekarakteristieken van de subwoofer in elke stand (HIGH/LOW) van de HIGH CUT-schakelaar.

Afb. 2 toont het optimale volumeniveau met de HIGH CUTschakelaar in de stand HIGH en de Frequentiekarakteristieken wanner de subwoofer worden gecombineerd met de NX-230P.

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY (voor YST-SW005)

De theorie van de Yamaha Active Servo Technology is gebaseerd op twee belangrijke factoren, de Helmholtz resonator en negatieve impedantie aandrijving. Active Servo Processing luidsprekers geleven de frekwenties van de Lage tonen waar via een "luchtwoofer", welke eenkleine poort of opening is in de behuizing van de luidspreker. Deze opening wordt gebruikt inplaats van een woofer welke bij een conventioneel luidsprekersysteme de functies van een normale wooferuitvoert. Op deze wijze kunnen de signalen van een lage amplitude binnen in de behuizing, overeenkomstig de Helmholtz resonantie theeorie via deze opening uitgevoerd worden in de vorm van golven van hoge amplitude, indien de groote van de opening en het volume van de behuizing in een juiste verhouding+zijn en voldoen aan een bepaalde formule.

Teneinde dit te bewerkstelligen, dieren bovendien de amplitudes binnen in de behuizing zowel nauwkeurig als ook van voldoende vermogen te zich, aangezien.Deze amplitudes bestand dieren te zich gegen de "belasting" die gezvermd worden door de lucht die zich binnen in de behuizing bevindt.

Het is dan ook dit probleem dat opgelost worden door de keuze van een neuen ontwerp waar bij de versterker speciale signalen levert. Indien de elektrische wonderstand van de toonspoel tot nul verminderd worden, za de beweging van de luidspreker-eenheid lineair worden ten opzichte van de sigmaalspanning. Om dit te bewerkstelligen, worden er gebruik gemaakt van een speciale versterker met negatieve

impedantie uitgangssignaal-aandrijving voor het aftrekken van de uitgangssignaal-impedantie van de versterker. Door het gebruik van circuits voor negatieve impedantie uitgangssignaal-aandrijving, kan de versterker nauwkeurige lage amplitude en lage frekwentie golven met superieure dampingskarakteristeiken opwekken. Deze golven worden verrolgens vanuit de opening in de behuizing als signalen met hoge amplitude maar buiten gestraald. Het system is daardoor in staat door het gebruik van de versterker voor negatieve impedantie uitgangssignaal-aandrijving en de luidsprekerbehuzing met de Helmholtz resonator een buitengewoon breed bereik van frekwenties met een verrassende geluidskwaliteit en minder verworming wee ter given.

De hierboven aangegeven bijzonderheden vormen in combinatie de fondamentele structuur van de conventionele Yamaha Active Servo Technology.

Onze neue actieve servo-technologie - Advanced Yamaha Active Servo Technology - omvat nu ook de Advanced Negative Impedance Converter (ANIC) circuits, waarmee een conventionele negatieve impedantie-omzetter dynamisch worden aangepast om de optimale waarde voor de luidspreker-impedantie te kiezen. Met deze neue ANIC circuits kan de Advanced Yamaha Servo Technologyeerstabiele prestaties leveren en een betere geluidsdruk bereiken dan de conventionele Yamaha Active Servo Technology, voor een nog natuurlijker en meer dynamische basweergave.

Zie onderstaande tabel in het geval dit apparaat Niet correct functioneert. Als het probleem dat u ondervindt Niet in onderstaande tabel is opgenomen of als de onderstaande instrukties Niet helpen, de stekker van het apparaatuit het stopcontact verwijdenen en contact opnemen met uw officièle YAMAHA dealer of een reparatieienst.

Probleem	Oorzaak	Maatregelen
Geen geluid.	De luidsprekerkabelsijken Niet stevig aangesloten.	Sluit de kabels stevig aan.
Het geluidsniveau is te laag.	De luidsprekerkabelsijken Niet correct aangesloten.	Sluit de kabels correct aan, d.w.z. L (links) op L, R (rechts) op R, "+" op "+" en "-" op "-".

voor YST-SW005

Probleem	Oorzaak	Maatregelen
Het apparaat krijgt geen spanning,hoewel de POWER-schakelaar inde stand ON is gezet.	De stekker van het netsnoer is Nietgoed aangesloten.	De stekker stevig aansluten.
Geen geluid.	De VOLUME-regelaar is ingesteld op 0.	Draai de volumeregelaar waar rechts(met de klok mee).
	De luidsprekerkabelsijken Niet stevigaangesloten.	Sluit de kabels stevig aan.
Het geluidsniveau is te laag.	De luidsprekerkabelsijken Niet correctaangesloten.	Sluit de kabels correct aan, d.w.z. L(link) op L, R (rechts) op R, “+” op “+” en “-” op “-”.
	Een brongeluid met weinig lagefrequencies worden waergegeven.	Geef een brongeluid met lagefrequencies weezer.Zet de HIGH CUT-schakelaar in destand “HIGH”.
	Er is invloed van staande golven.	Stel de subwoofer anders op ofonderbreek het parallelle oppervliakdoor boekenplanken, enz. langsduren teplaatsen.
De subwoofer worden nichtautomatisch ingeschakeld.	De POWER-schakelaar is in de standOFF gezet.	Zet de POWER-schakelaar in de standON.
	De AUTO STANDBY-schakelaar is in de stand OFF gezet.	Zet de AUTO STANDBY-schakelaar inde stand HIGH of LOW.
	Het niveau van het ingangssignaal is telaag.	De AUTO STANDBY-schakelaar is in destand HIGH gezet.
De subwoofer worden nichtautomatisch in standbygeschakeld.	Er worden een stoorsignaal van externeapparatuur, enz. opgepikt.	Zet de subwoofer verder van dettreffende apparatuur vandaan en/ofverander de loop van deluidsprekerkabels.Of zet de AUTO STANDBY-schakelaar in de stand OFF.
	De AUTO STANDBY-schakelaar is in destand OFF gezet.	De AUTO STANDBY-schakelaar is in destand HIGH gezet.
De subwoofer worden plotseling opde standbyfunctie ingesteld.	Het niveau van het ingangssignaal is telaag.	De AUTO STANDBY-schakelaar is in destand HIGH gezet.
De subwoofer worden plotselingingschakeld.	Er worden een stoorsignaal van externeapparatuur, enz. opgepikt.	Zet de subwoofer verder van dettreffende apparatuur vandaan en/ofverander de loop van deluidsprekerkabels.Of zet de AUTO STANDBY-schakelaar in de stand OFF.

NX-230P, NX-C230

Type Full-range akoestisch-suspensie ligidsprekersysteme Type met magnetische afterschering

Driver Full-range conusluidspreker van 5 cm x 2

Versterker-uitgangsvermogen

Modellen voor U.S.A. en Canada 55W/5Ω
Overige modellen 50W/5Ω

Frequentiebereik 30 Hz tot 200 Hz

Spanningsvereisten

Modellen voor U.S.A. en Canada 120V, 60 Hz wisselstroom

Modellen voor Groot-Brittanni en Europa 230V, 50 Hz wisselstroom

Modellen voor Australie 240V, 50 Hz wisselstroom

Modellen voor China en Korea en algemene modellen 110-120/220-240V, 50/60 Hz wisselstroom

Stroomverbruik 60W (in de standby functie: 0,8 W)
Afmetingen (L x H x B) 200 mm x 365 mm x 375 mm
Gewicht 8,5 kg

• Alle specificaties zijn onder voorbehoud en{kunnen zondere nadere kennisgeving worden gewijzigd.

YAMAHA
