BEDIENUNGSANLEITUNG NSP230 YAMAHA

AUSPACKEN Nach dem Auspacken überprüfen, ob die folgenden Teile vorhanden sind.

ZUR BEACHTUNG:itte lessen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerates.

-itte lessen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu konnen.
Die Lautsprecher an einem kühlen, trockenen und sauberen Platz aufstellen - entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Entfern von elektrischen Störquellen (Transformatoren, Motoren) aufstellen. Die Lautsprecher dürfen keinem Regen oder Feuchtigkeit ausgesetzt werden, um elektrische Schläge und Feuer zu vermeiden.
- Um ein Verziehen oder Verfärben des Gehäuses zu verhindern, sollen den Sie die Laufsprecher nicht in direktem Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.
- Stellen Sie die Laufsprecher nicht dört auf, wo Gegenstände auf sie fallen konnten. Vermeiden Sie darüber hinaus Plätze, an denen das Gerä auslaufenden Flüssigkeiten oder Wasserspritzern ausgesetzt wie. Die folgenden Gegenstände sollen Sie nicht auf die Laufsprecher stellen:

Andere Komponenten, da diese die Oberfläche der Lautsprecher beschädigen und/oder Verfährbungen verursachen konnten.
- Brennende Gegenstände (z.B. Kerzen), da diese einen Brand, eine Beschädigung der Lautspeicher und/oder Personenschäden verursachen konnten.
- Mit Flüssigkeit gefüllte Behälter, da diese einen elektrischen Schlag und/oder eine Beschädigung der Laatsprecher verursachen konnten.

• Stellen Sie die Lautspricher nicht Dort auf, wo sie leicht umfallen oder wo Gegenstände auf sie fallen konnten. Ein stabiler Aufstellungsordrigt auch zu einer besseren Tonwiedergabe bei.
• Falls die Lautsprecher im gleichen Regal wie der Plattenspieler aufgestellt werden, können Rückkopplungen auftreten.
• Richtige Aufstellung und richtiger Anschluß liegt in der Verantwortung des Besitzers. YAMAHA kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch unsachgemäß Aufstellung oder falsches Anschlieben der Lautsprecher verursacht werden.
• Bei Auftreten von Tonwiedergabeverzerrungen müssen Sie den Lautstärkepegel mit dem Lautstärkeregler des Verstärkers reduzieren. Der Verstärkerarf nicht in "Clipping"verfallen, weil sonst die Laufsprecher beschädigt werden können.
• Wenn Sie einen Verständner verwenden, dessen Nennleistung oberhalb der Belastbarkeit der Lautsprecher liegt, so daß die Belastbarkeitsgrenze der Lautsprecher niemals übersritten werden.
• Zur Reinigung keine chemischen Lösungsmittel verwenden, weil dadurch die Gehäuseoberfläche beschädigt werden können. Mit einem sauberen, trockenen Tuch reinigen.
• Versuchen Sie weder, die Lautsprecher zu modifizieren noch zu reparieren. Kontaktieren Sie einen qualifizierten YAMAHA-Kundendienst, wenn eine Reparatur erforderlich sein sollte. Das Gehäusearfurther kein den Umständen geöffnet werden.
  Der Abschnitt "STÖRUNGSSUCHE" beschreiben垢 Häufige Bedienungsfehler. Lesen Sie diesen Abschnitt durch, bevör Sie auf einen Defekt der Laufsprecher schlieben.

Für YST-SW005

• Betreiben Sie das Gerät nicht verkehrt herum liegend. Dadurch können eine Überhitzung entstehen, was wiederum Beschädigungen zur Folge haben können.
• Keine Gewalt auf die Bedienungselemente und Kabel ausüb. Zum Aufstellten an einem anderen Ort zuerst das Netzkabel und dann die Verbindungskabel zu anderen Geräten losen. Immer an den Steckern, niemals an den Kabeln selbstziehen.

Weil in thisem Gerät ein Veränder eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Aus thisem Grund muß das Gerät von Wänden enternt aufgestellt werden, und auf beiden Seiten und auf der Ober- und Rückseite des Gerätes muß ein genügend freier Raumvorhanden sein, so daß keine Gefahr eines Feuerausbruchs oder anderer Beschädigungen vorhanden ist. Das Gerätarf auch nicht mit nach unter den gegen eine andere Oberfläche gerichteter Rückseite aufgestellt werden.
Auf der Oberseite, der Rückseite und auf beiden Seiten muß zwischen dem Gerät und der Wand ein freier Abstand von mindestens 20 cm eingehalten werden.
- Wenn Sie einen Befeuchter benutzen, vergewissem Sich sich, daß sich keine Kondensation im Inneren des Gerätes bildet; halten Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation kann einen Brand oder einen Geräteschaden und/oder einen elektrischen Schlag verursachen.
- Bedecken Sie die Rückwand这点es Gerätes nicht mit einer Zeitung, Tischdecke, einem Vorhang usw., damit die Hitzeabstrahlung nicht blockiert wird. Wenn die Temperatur im Inneren des Gerätes ansteigt, kann möglicherweise ein Brand, ein Schaden am Gerät und/oder Personenschaden verursacht werden.
- Schlieben Sie das Gerät erst dann an eine Netzsteckdose an, wenn Sie alle anderen Anschlüsse ausgeführten haben.
Die Boxen dürfen nur mit der auf der Rückseite spezifizierten Spannung verwendet werden. Die Benutzung these Gerätes mit einer hohener als der angegebenen Spannung ist gefährlich und kann einen Brand, eine Beschädigung des Gerätes und/oder Personenschäden verursachen. YAMAHA kann für keine Schäden haftbar gemacht werden, die aus der Benutzung these Gerätes mit einer anderen als der angegebenen Spannung resultieren.
- Bei Blitzschlaggefahr das Netzkabel aus der Steckdoseziehen.
Die von diesen Gerät wiedergegebenen Tiefbaßfrequenzen können die Wiedergabe eines Plattenspielers stären. In diesen Fall muß diese Gerät weiter vom Plattenspieler entfern aufgestellt werden.
- Dieses Gerät kann beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestellten Lautstärkepegel wiedergegeben werden. Wenn z.B. 20 Hz-50 Hz Sinuswellen von einer Testdisc, Tiefbaßfrequenzen von elektronischen Instrumenten usw. kontinuierlich ausgegeben werden, oder wenn die Nadel von einem Plattenspieler die Oberfläche einer Disc berührt, sollte der Lautstärkepegel gesenktedr werden, um eine Beschädigung theseis Gerätes zu vermeiden.
- Falls Tonverzerrungen auftreten (wie z.B. ein unnaturliches "Klopfen" oder "Pochen"), muß der Lautstärkepegel reduziert werden. Durch eine sehr laute Wiedergabe von Filmmusik mit einem hohen Anteil von niedrigen Frenzen oder von Pop und anderer Musik mit tiefen Bässen kann diese Lautspechersystem beschädigt werden.
Durch Supertiefenfrequenzen verursache Vibrationen konnen das Fernsehbild storen. In einem derartigen Fall muß diese Gerät weiter entfernt vom Fernsehgerät aufgestellt werden.
- Fassen Sie beim Abtrennen des Netzkabels von der Wandsteckdose das Kabel am Stecker an undziehen Siemials am Kabel selbst.
- Falls Sie das Gerät für langere Zeit nicht benutzen (z.B. während der Ferien), sollen den Netzstecker aus der Wandsteckdoseziehe.
VOLTAGE SELECTOR (Spannungswahler) (Für chinesische, koreanische und allgemeine Modelle) Der Spannungswahlschalter auf der Rückseite desses Gerätes muß auf

die ortliche Netzspannung
eingestellt werden, BEVOR der 110
Netzstecker these Gerätes an eine 220
Netzsteckdose angeschlossen wird.
Die einstellbaren Netzspannungen
betragen 110-120/220-240 V AC, 50/60 Hz.

Bereitschaftsmodus

Wenn der POWER-Schalter auf die ON-Position und der AUTO

STANDBY-Schalter auf die HIGH- oder LOW-Position gestellt ist.

schaltet these Gerat zum Bereitschaftsmodus um, wenn fur

7 bis 8 Minuten kein Signal empfangen wird.

In thisem Zustand verbraucht das Gerät nur sehr weniger Strom.

WARNING

UM SOWOHL DIE GEFAHR EINES BRANDES ALS AUCH

DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU

REDUZIEREN, DARF DAS GERAT WEDER REGEN NOCH

FEUCHTIGKEIT AUSGESETZT WERDEN.

TEILE DES LAUTSPRECHERPAKETS

Das Laufsprecherpaket "NS-P230" und "NS-P236" eignen sich für ein Mehrkanal-Audiosystem wie z.B. für eine Heimkinoanlage.

Das NS-P230 besteht aus vier NX-230P

Lautsprechersystemen, einem NX-C230

Lautsprechersystem und einem YST-SW005

Subwoofoersystem.

Das NS-P236 besteht aus fünf NX-230P

Lautsprechersystemen, einem NX-C230

Lautsprechersystem und einem YST-SW005

Subwoofoersystem.

Vollakustisches Aufhänge-Lautsprechersystem zur

Verwendung für die Hauptlautsprecher und hinteren

Lautsprecher (und hinteren Centerlautsprecher für

NS-P236)

Vollakustisches Aufhänge-Lautsprechersystem zur

Verwendung fur die Centerlautsprecher

YST-SW005>

Active Servo Processing Subwooferssystem mit eingebautem Veränder

• Bei diesen Subwooferssystem findet die von YAMAHA entwickelte YAMAHA Active Servo Technology für eine hochwertige Tiefbaßwiedergabe Verwendung. (Für Einzelheiten über die Advanced YAMAHA Active Servo Technology wird auf die Seite 14 verwiesen.) Diese Supertiefenfrequenzen verleihen Ihrer Stereoanlage einen realistischen Theater-im-Haus-Effekt.

• ihre bereits vorhandene Stereoanlage kann mit diesen Subwoofer ergänzt werden, der einfach an die Lautsprecherklemmen oder an die Line-Ausgangsbuchsen (Stiftbuchse) des Verständers angeschlossen wird.

Weil ein AUTO STANDBY-Schalter vorhanden ist, erbrigt sich ein Umschalten des POWER-Schalters in die Position ON oder OFF.

INHALT

AUSPACKEN.. ..Innere Umschlagseite

ZUR BEACHTUNG 1

TEILE DES LAUTSPRECHERPAKETS 2

AUFSTELLEN DER LAUTSPRECHER 3

Aufstellen des Subwoofoers 4

Aufstellen des Centerlautsprechers 4

Installieren der hinteren Lautsprecher (und des

hinteren Centerlautsprechers fur NS-P236) .... 5

Aufstellen des Hauptloutsprechers/der hinteren

Lautsprecher (und des hinteren

Centerlautsprechers fur NS-P236) 6

ANSCHLUSSE 7

Anschlußbeispel 7

Anschlieben der Laufsprecherkabel an die

Eingangs- und Ausgangsklemmen der

Lautsprecher 9

AnschlieB des Subwoofoers an den

Lautsprecherausgangsklemmen des

Verstärkers 10

VERWENDUNG DES SUBWOOFERS

(YST-SW005) 11

Bedienungselemente und ihre Funktionen 11

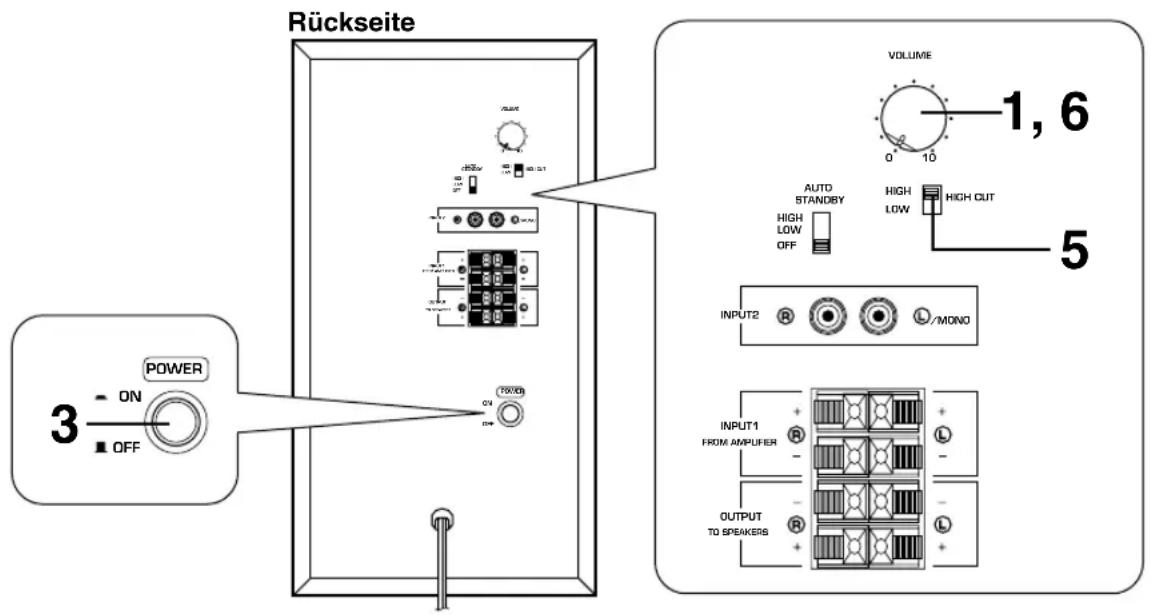

Einstellung des Subwoofoers vor der

Inbetriebnahme 12

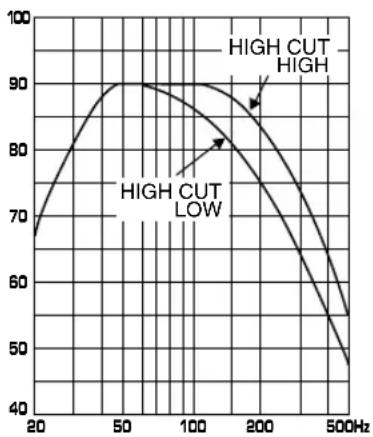

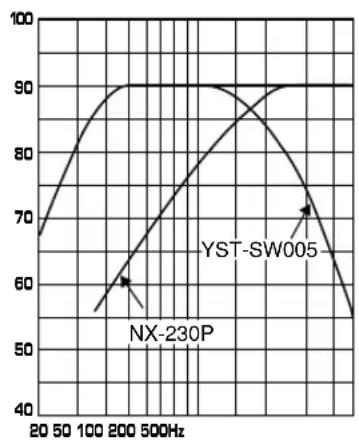

Frequenzeigenschaften 13

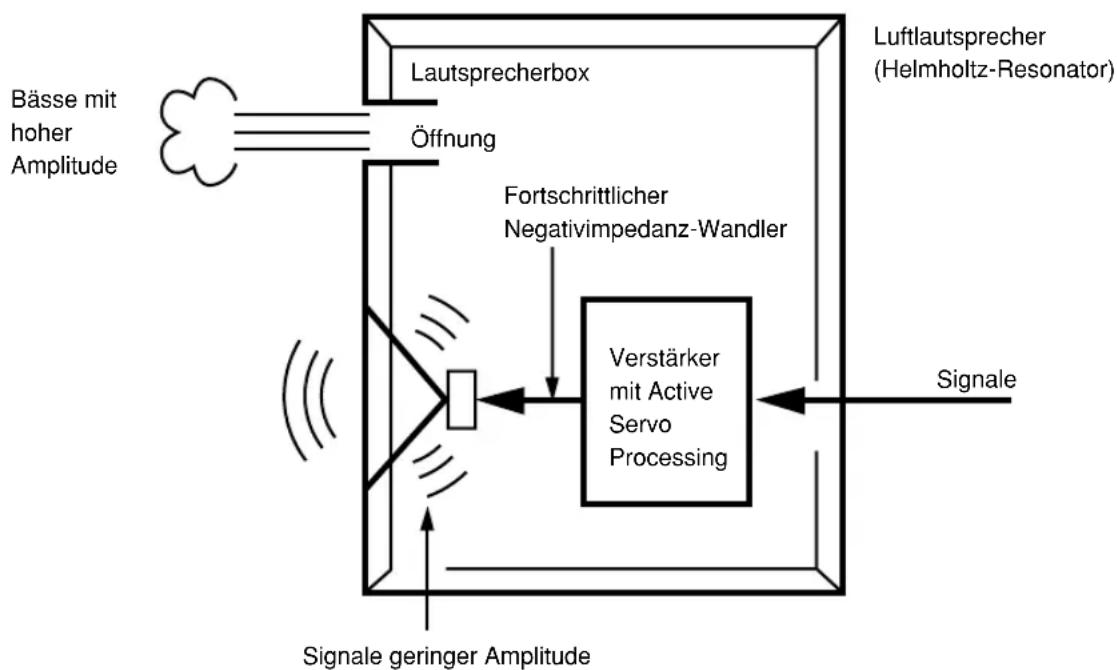

ADVANCED YAMAHA ACTIVE SERVO

TECHNOLOGY (fur YST-SW005) 14

STÖRUNGSSUCHE 15

TECHNISCHE DATEN 16

AUFSTellen DER LAUTSPRECHER

Vor dem Anschlieben mussen die Laufsprecher an den richtigen Orten aufgestellt werden. Die Aufstellung der Laufsprecher ist besonder esigtig, weil sie die Grundlage fur die gesamte Klangqualitat these Systems darstellt.

Stellen Sie die Laufsprecher basierend auf der bevorzugten Hörposition entsprechend der nachstehenden Anleitung auf.

Lautsprecherkonfiguration

Dieses Laufsprecherpaket besteht aus 6 Laufsprechern: 2 Hauptlatsprechern, 2 hinteren Laufsprechern, einem Centerlatsprecher und einem Subwoofer. Die Hauptlatsprecher werden für die Wiedergabe der Haupttonquelle verwendet. Über die hinteren Laufsprecher werden die Raumklangeeffekte und über den Centerlatsprecher wird die Wiedergabe von der Mitte (Dialog usw.) wiedergegeben. Der Subwoofer dient zum Verständen von niedrigen Frenzen ihrer Audioanlage.

Dieses Lautspricherpaket besteht aus 7 Lautsprichern: 2 Hauptlautsprichern, 2 hinteren Lautsprichern, einem Centerlautspricher, einem hinteren Centerlautspricher und einem Subwoofer. Das Hauptlautspricherpaar wird für die Wiedergabe der Hauptonquelle verwendet. Über das hintere Lautspricherpaar sowie den hinteren Centerlautspricher werden die Raumklangeeffekte und über den Centerlautspricher wird die Wiedergabe von der Mitte (Dialog usw.) wiedergegeben. Der Subwoofer dient zum Verständen von niedrigen Frenzen ihrer Audioanlage.

Hinweis

In thisem Laufsprecherpaket werden für den Hauptlautsprecher und die hinteren Laufsprecher (und hinteren Centerlautsprecher für NS-P236) dieselben Laufsprecher (NX-230P) verwendet.

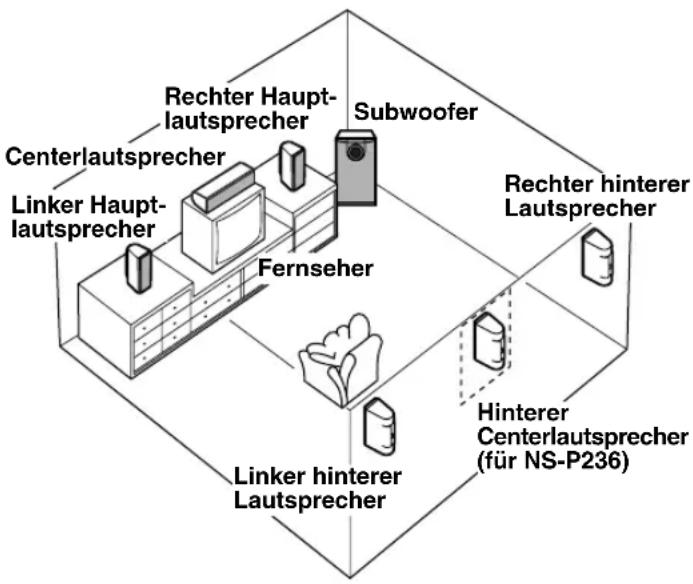

Aufstellen der Laufsprecher

Hauptlautsprecher: Auf beiden Seiten und etwa in der gleichen Höhe wie der Fernseher.

Hintere Laufsprecher: Hinter der Horposition, leicht gegen die Raummitte gerichtet. Etwa 1,8 m hoch.

Centerlautsprecher: Genau in der Mitte zwischen den Hauptlautsprechern.

Hinterer Centerlautsprecher (fur NS-P236):

Genau in der Mitte zwischen den hinteren Laatsprechern.

Subwoofer: Die genaue Position des

Subwoofoers ist weniger wichtig,
weil niedrige Frenquenzen nicht mit genauer Richtwirkung
wahrgenommen werden.
Für die Positionierung des Subwoofoers wird auf das nachfolgende Kapitel "Aufstellen des Subwoofoers" verwiesen.

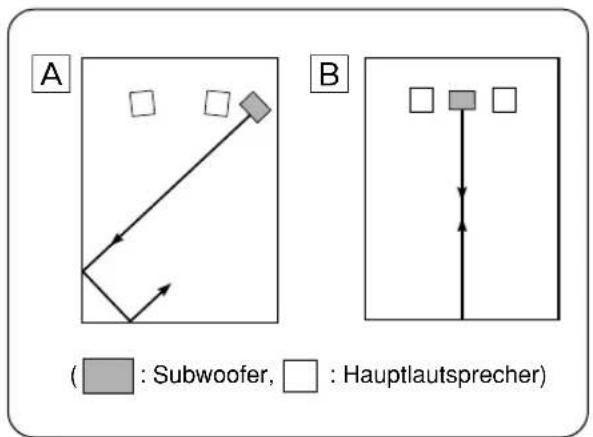

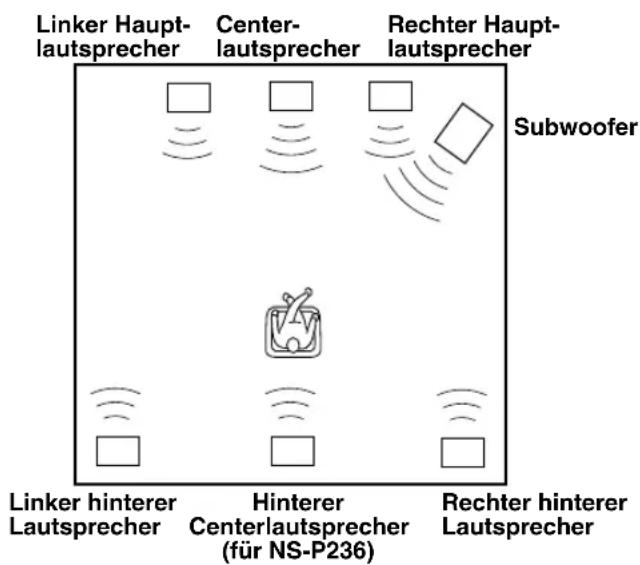

Aufstellen des Subwooofers

Es wird empfohlen, den Subwoofer auf der äußerten Seite des linken oder rechten Hauptlautsprechers aufzustellen. (Siehe Abb. A.) Eine wie in Abb. gezeigte Aufstellung ist ebenfalls möglich. Wenn der Subwoofer allerdings direkt gegen eine Wand gerichtet wird, kann der Baßeffekt vermindert werden, weil sich die direkten und die von der Wand reflektierten Schallwellen gegenseitig aufheben konnen. Aus thisem Grund sollte der Subwoofer möglichst schrag zu einer Wand aufgestellt werden, wie in Abb. A gezeigt.

Hinweis

In der Raumitte ist die Tiefbaßwiedergabe vom Subwoofer unter Umständen zu schwach, weil sich zwischen zwei parallelen Wänden "Stehwellen" bilden können, die sich gegenseitig aufheben.

Richten Sie in thisem Fall den Subwoofer schrag zur Wand. Mochlicherweise ist auch ein Aufbruch der parallelen Flächen durch Aufstellen von Bücherregalen usw. an den Wänden entlang erforderlich.

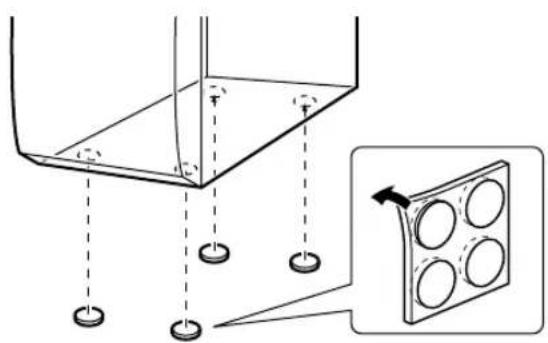

Verwenden Sie die Gleitschutzpads

Legen Sie die mitgelieferten Gleitschutzpads unter die vier Ecken an der Unterseite des Subwoofer, um ein durch Erschüttungen usw. verursachtes Verschieben des Subwoofer zu vermeiden.

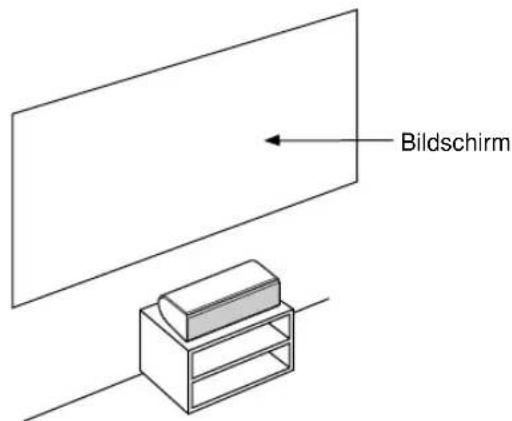

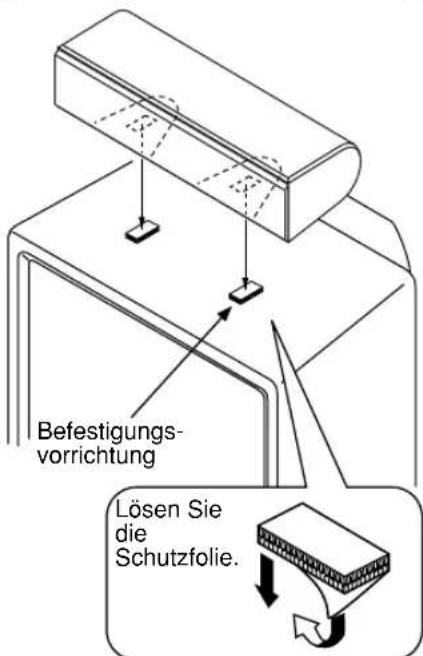

■Aufstellen des Centerlautsprechers

Sie können den Laufsprecher – wenn die Oberseite des Gerätes bereits ist – oben auf dem Fernseher, auf dem Boden unter dem Fernseher oder in dem Fernseher-Regal plazieren. Stellen Sie darauf sichere, daß sich der Laufsprecher in einer stabilen Position befindet. Wenn Sie den Laufsprecher oben auf dem Fernseher gerät aufstellen möchten, müssen Sie zur Befestigung des Laufsprechers sowohl an dessen Unterseite als auch oben auf dem Fernsehgeität die mitgelieferten Befestigungsvorrichtungen an zwei Punkten anbringen.

Hinweise

• Stellen Sie den Laufsprecher nicht auf Fernsehgeräte, deren Fläché kleiner ist als die Bodenfläché des Laufsprechers. Sollten Sie dies nicht beachten, fällt der Laufsprecher unter Umständen herunter, was Personenschäden zur Folge haben kann.
• Stellen Sie den Laufsprecher nicht auf Fernsehgeräte, deren Oberseite einen Neigungswinkel aufweist.
• Berühren Sie nicht die Klebeoberfläche nach dem Ablösen der Schutzfolie, da dies zu einer Schwächung der Klebekraft führen kann.
• Wischen Sie die Oberfläche, auf der die Befestigungsvorrichtung angebracht werden soll, sorgfältig sauber. Nehmen Sieitte zur Kenntnis, daß die Klebekraft abgeschwacht wird, wenn die Oberfläche verunreinigt, fettig oder feucht ist; dies wurde unter Umständen ein Herunterfallen des Centerlautsprechers zur Folge haben.

■Installieren der hinteren Laufsprecher (und des hinteren Centerlautsprechers für NS-P236)

1 Befestigungsschraube (im Handel erhältlich)

Bei Verwendung des Yamaha Laufsprecherstanders SPS-80 (optional)

Mit dem Yamaha

Lautsprecherstandier SPS-80

konnen die Laatsprecher auf dem

Fusboden aufgestellt werden.

• In einigen Gebieten ist der SPS-80 nicht erhältlich.

Stellen Sie die hinteren Laufsprecher (und den hinteren Centerlautsprecher für NS-P236) in einem Gestell oder einem Rack auf dem Boden auf. Sie konnen die Laufsprecher auch an der Wand aufhängen.

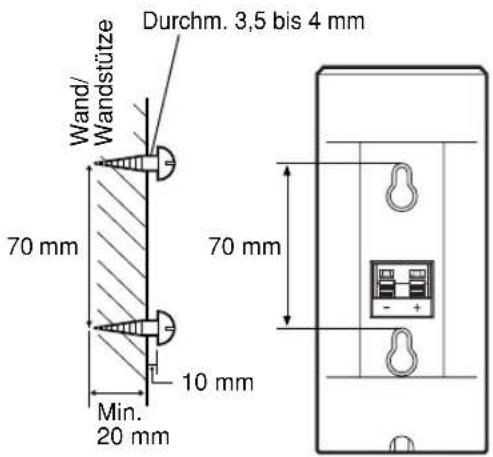

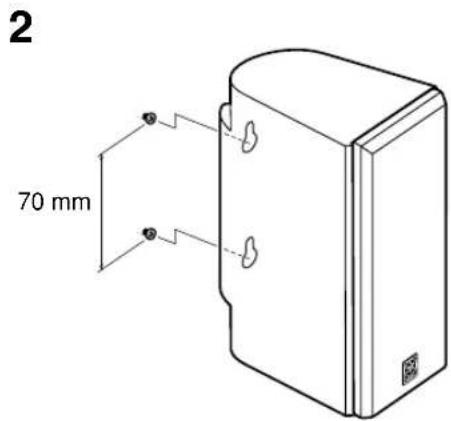

Aufhängen der Laufsprecher an der Wand unter Verwendung der LÖcher auf der Rückseite der Laufsprecher

1 Drehen Sie die Schrauben in eine feste Wand oder Stütze, wie in der Abbildung dargestellt.
2 Hangen Sie die Schraubenlocher an den vorstehenden Schrauben ein.
* Kontrollieren Sie, ob die Schrauben richtig im engen Teil der Schraubenlocher sitzen.

WARNING

• Jeder Laatsprecher hat ein Gewicht von 0,9 kg. Hängen Sie deshalb die Laatsprecher nicht an einer Wand aus dunnem Furnier oder weichem Material auf. Beim Aufhängen können sich die Schraube losen, so dass die Laatsprecher herunterfallen konnen. Dies könnte eine Beschädigung der Laatsprecher oder Personenschäden zur Folge haben.
• Befestigen Sie die Laufsprecher nicht mit Nageln, durch Ankleben oder auf andere ungeeignete Weise, weil sie sich bei langem Gebrauch und wegen Erschüttungen losen und herunterfallen konnten.
• Befestigen Sie alle Lautspracherkabel richtig an der Wand, um zu vermeiden, daß Sie über lose Kabel stolpern und sich verletzen.
• Wahlen Sie eine geeignete Position an der Wand zur Installation der Laufsprecher, so daß sich niemand den Kopf oder das Gesicht verletzen kann.

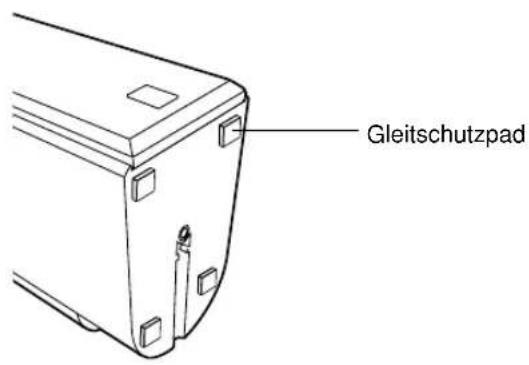

■Aufstellen des Hauptlautsprechers/der hinteren Lautsprecher (und des hinteren Centerlautsprechers für NS-P236)

Wenn Sie die Laufsprecher auf einer ebenen Fläche aufstellen, sollen den Sie die mitgelieferten Gleitschutzpads an den vier Ecken auf der Unterseite der Laufsprecher anbringen, wie in der linken Abbildung gezeigt. Dies verhindert ein Hin- und Herrutschen der Laufsprecher.

• Beim NS-P236 sind vier Ersatz-Gleitschutzpads im Lieferumfang enthalten.

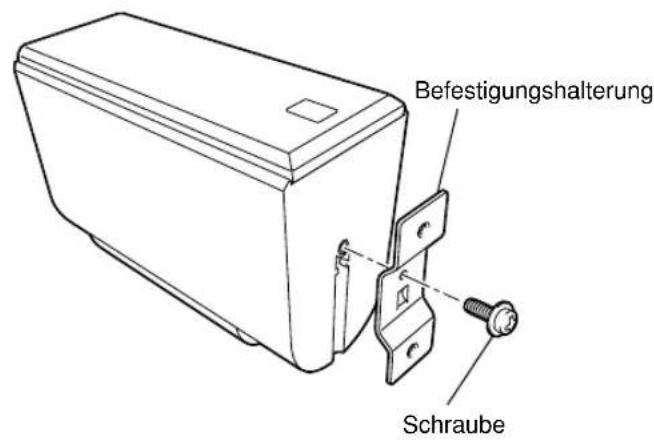

Wenn ein Lautsprecher auf einem im Fachhandel erhältlichen Lautsprecherstandener aufgestellt werden soll für den Hauptlautsprecher/die hinteren Lautsprecher (und den hinteren Centerlautsprecher für NS-P236)

Die beiden Schraubenlocher (in einem Abstand von 60~mm ) an der mitgelieferten Befestigungshalterung können dazu verwendet werden, den Lautsprecher auf einem Lautsprecherstandner zu befestigen.

• Diese Schraubenlocher können nur mit Schrauben des Typs M4 verwendet werden.

1 Befestigen Sie die Halterung mit der mitgelieferten Schraube unter am Laatspecher, so daß der hervorstehende Teil der Halterung in die Rille an der Unterseite des Laatsprechers paßt, wie in der Abbildung links dargestellt.
2 Befestigen Sie den Laufsprecher mit Hilfe der Schraubenlocher auf der Halterung auf dem Laufsprecherstand.

60 mm

Hinweis

Die Befestigungshalterung steht fur jedem der Lautsprecher zur Verfugung.

ANSCHLUSSE

Vorsicht: Der Netzstecker des Subwoofer und der anderen Audio-/Video-Komponenten darf erst angeschlossen werden, nach dem alle anderen Anschlisse richtig ausgeführrt worden sind.

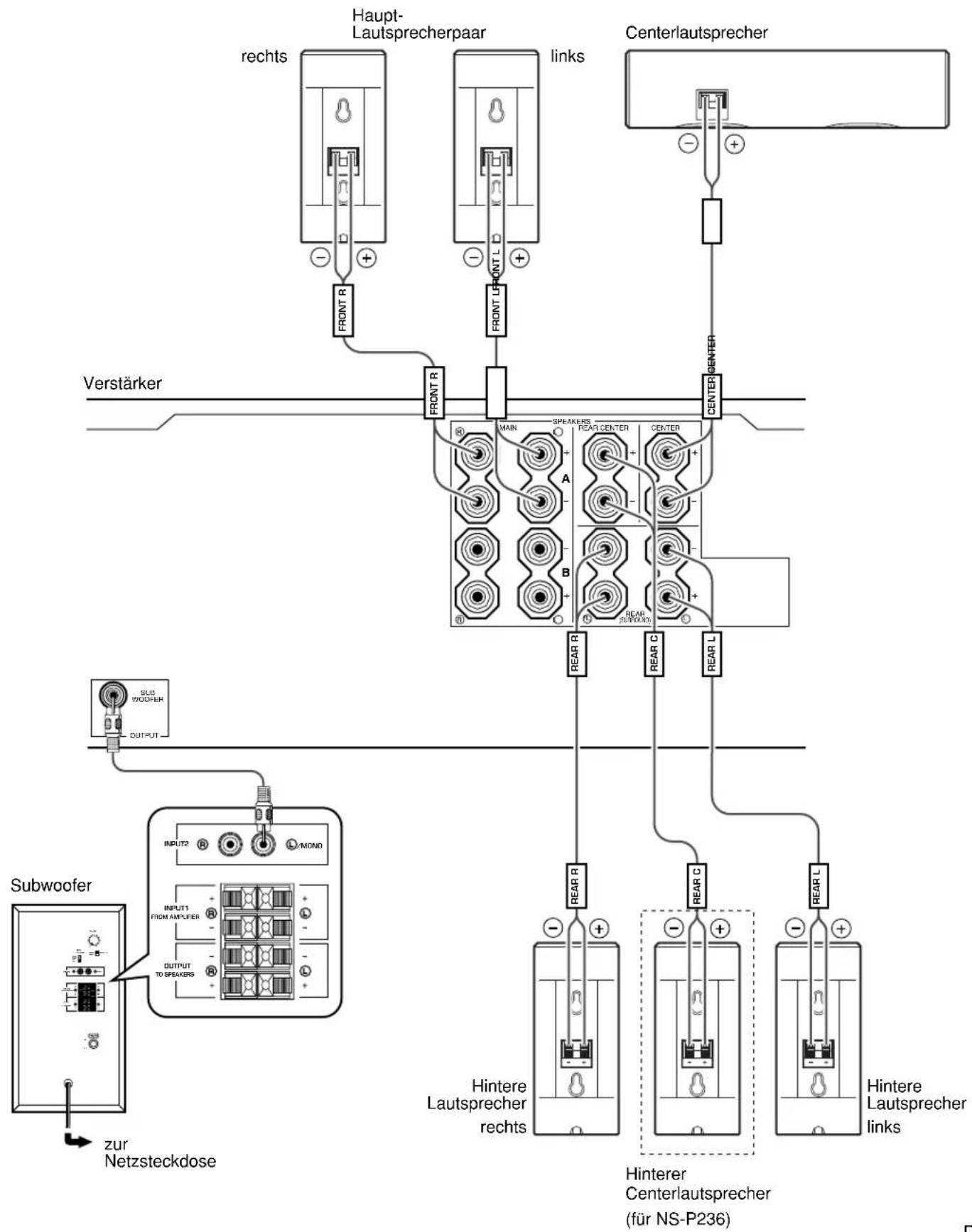

■Anschlußbeispiel

• Schlieben Sie den Hauptlautsprecher, den Centerlautsprecher und die hinteren Lautsprecher (und den hinteren Centerlautsprecher für NS-P236) mit den mitgelieferten Lautsprecherkabeln an die Lautsprecher-Ausgangsklemmen Ihres Verständern an.

• Die mitgelieferten Laatsprecherkabel sind mit FRONT L, FRONT R, CENTER, REAR L, REAR R (und REAR C für NS-P236) beschrifft. Schreiben Sie jedem Laatsprecherkabel an den entsprechenden Laatsprecher an. Verfahrens hierfür wie in der Abbildung auf Seite 7 dargestellt.

• Beachten Sie beim Anschlieben unbedingt die Polaritäten (+, -). Falls ein Lautsprecher mit umgekehrter Polarität angeschlossen wird, wirkt die Tonwiedergabe unnaturlich und kraftlos.
• Schließen Sie für den Hauptlautsprecher und die hinteren Laufsprecher einen Laufsprecher an die linken (mit L gekennzeichneten) Klemmen und den anderen Laufsprecher an die rechten (mit R gekennzeichneten) Klemmen Ihres Verständerkers an.

Grundsätzlich muß der Subwoofer an die Line-Ausgangsbuchse(n) (Stiftbuchse) des Verstärkers angeschlossen werden. Falls Ihr Verstärker nicht über Line-Ausgangsbuchsen verfügt, muß der Subwoofer an den Laatsprecher-Ausgangsklemmen des Verstärkers angeschlossen werden. (Für Einzelheiten wird auf Seite 9 verwiesen.)
Zum Anschlieben eines DSP-Verstärkers (oder AV-Receivers) von YAMAHAMüssen Sie die an der Rückseite des DSP-Verstärkers (oder AV-Receivers) befindliche Buchse SUBWOOFER (oder LOW PASS usw.) mit der Buchse L/MONO INPUT2 des Subwoofoers verbinden.
* Um den Subwoofer an den aufgeitten Subwooferklemen (SPLIT SUBWOOFER) auf der Rückseite eines DSP-Verstärkers anzuschreiben, müssen Sie die Kabel sowohl an den linken , als auch an den rechten INPUT2-Klemmen des Subwooferanschreiben.

Hinweis

Beim Anschluß an eine Mono-Line-Ausgangsbuchse des Verständers können Sie das Kabel an die Eingangsbuchse L/MONO INPUT2 anschließen.

■ Anschlieben der Laufsprecherkabel an die Eingangs- und Ausgangsklemmen der Laufsprecher

Halten Sie die Kabel für die Anschlusses so kurz wie möglich. Zu lange Kabel dürfen nicht zusammengebunden oder aufgerollt werden. Bei fehlerhaften Anschlusses ist keine Tonwiedergabe möglich.

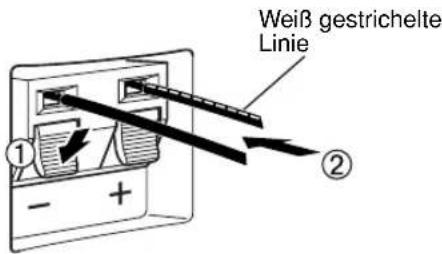

Haupt-/Centerlautsprecher/hintere Lautsprecher Hinterer Centerlautsprecher (fur NS-P236)

Eine Seite des mitgelieferten Laufsprecherkabels ist mit einer weiß gestrichelten Linie markiert, während die andere Seite keine Markierungträgt.

Verbinden Sie die (+) Klemmen des Laufsprechers und des Verständrakers mit der Kabelseite, die mit einer frei gestrichelten Linie markiert ist, und verbinden Sie die (-) Klemmen mit der unmarkiertenen Kabelseite.

Rot:positiv (+)

Schwarz: negativ (-)

Subwoofer (INPUT1/OUTPUT-Klemmen)

Verbinden Sie mit einer Seite des Kabels die (+)-Klemmen des Subwoofoers und des Verstärkers, und verbinden Sie mit der anderen Seite des Kabels die (-)-Klemmen des Subwoofoers und Verstärkers.

Rot:positiv (+)

Schwarz: negativ (-)

Vor dem Anschluß

Entfernen Sie den Isolierungsmantel am Ende der einzelnen Laufsprecherkabel, indem Sie den Mantel abdrehen.

Richtig Falsch

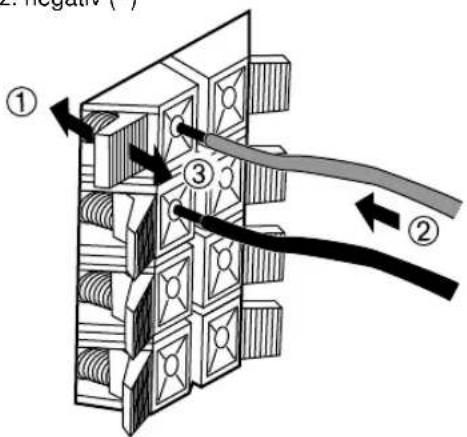

Anschluß:

① Halten Sie die Lasche an der Klemme wie in der Abbildung dargestellt gedrückt.
② Fuhren Sie den bloßen Draht ein.
③ Lassen Sie die Lasche los, damit sie sich fest um das Drahtende des Kabels ziehen kann.
④ Ziehen Sie leicht am Kabel, um zu kontrollieren, ob das Kabel fest angeschlossen ist.

Hinweis

Die bloßen Laufsprecherdrechte)durfen nicht miteinander in Berührung kommt, da dies den Laufsprecher oder den Versteller oder auch beides beschädigen konnte.

■ Anschluß des Subwooferers an den Lautsprecherausgangsklemmen des Verständerkers

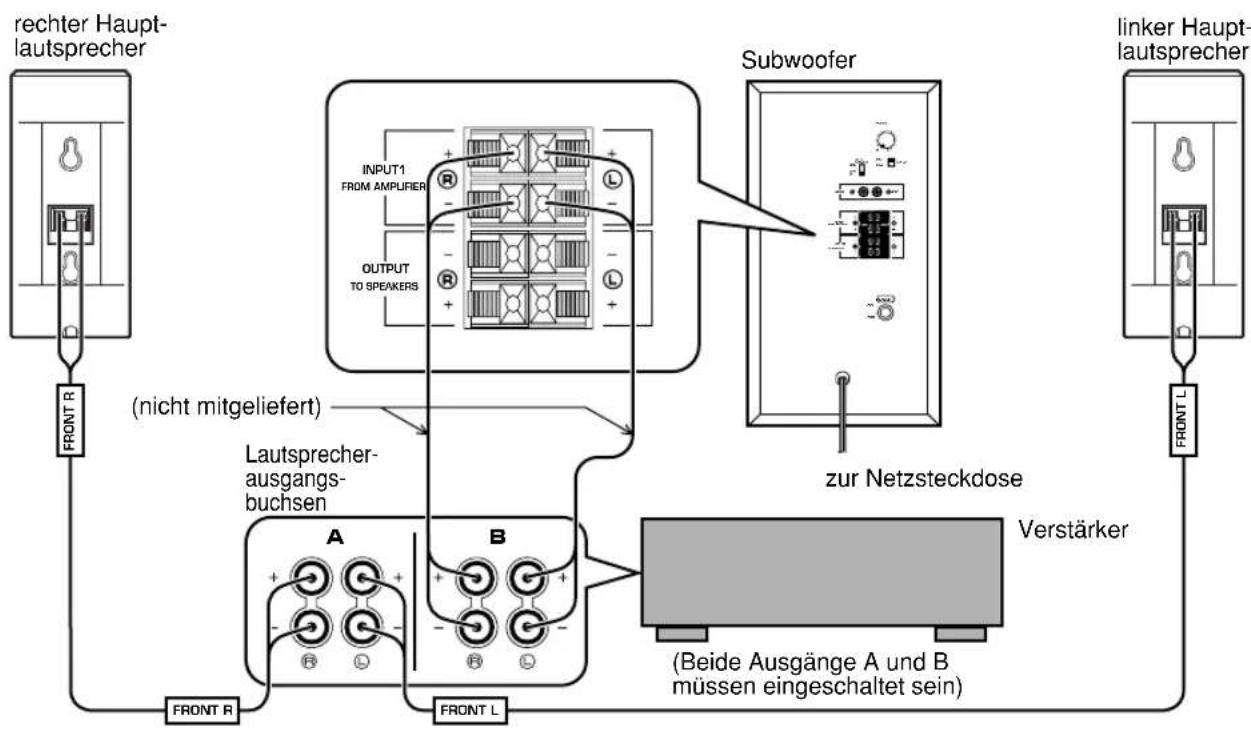

Falls Ihr Veränder zwei Sätze von Laufsprecherausgangsbuchsen hat

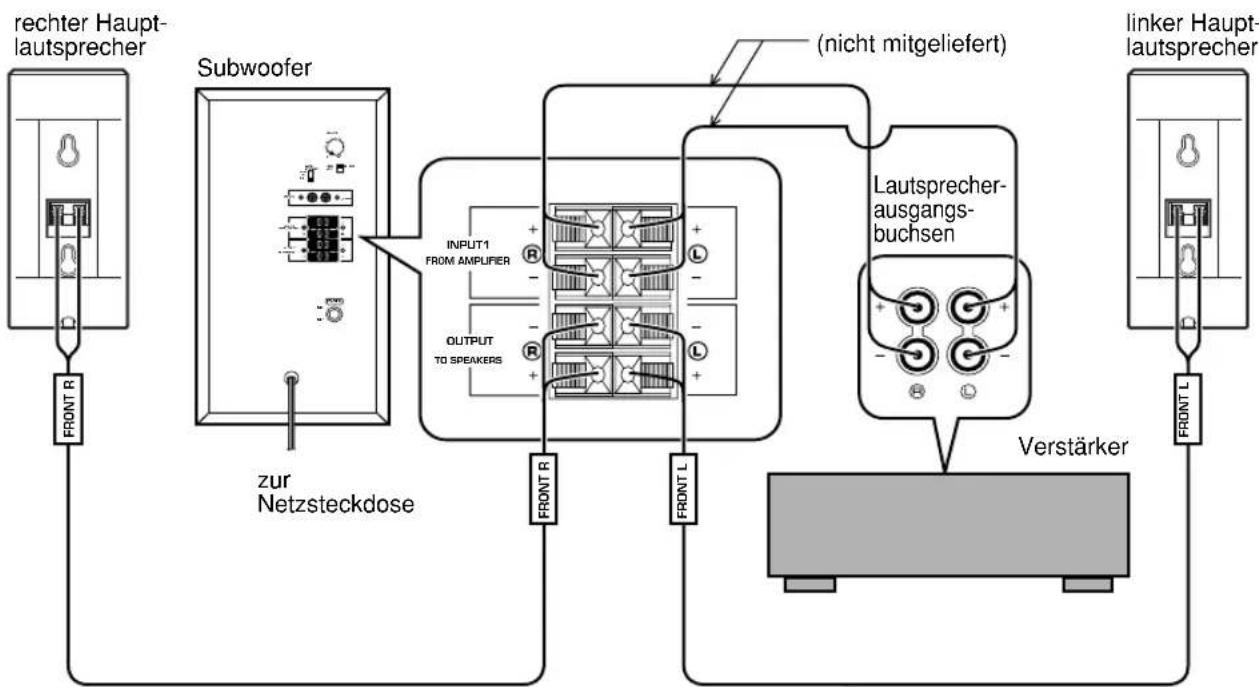

Falls der Veränderer nur mit Klemmen für ein Haupt-Lautsprecherpaar ausgerüstet ist

Verbinden Sie die Ausgangsklemmen des Veränder mit den Eingangskemmen 1 (INPUT1) des Subwoofoers und verbinden Sie die Ausgangsklemmen (OUTPUT) des Subwoofoers mit den Haupt-Lautsprechern.

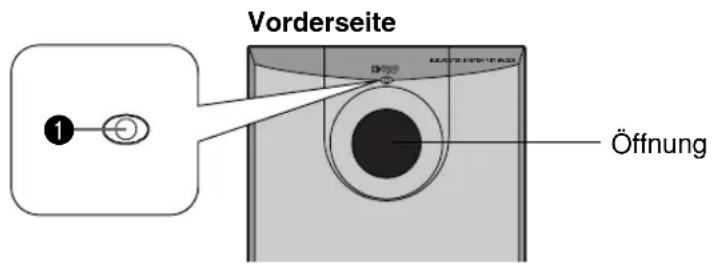

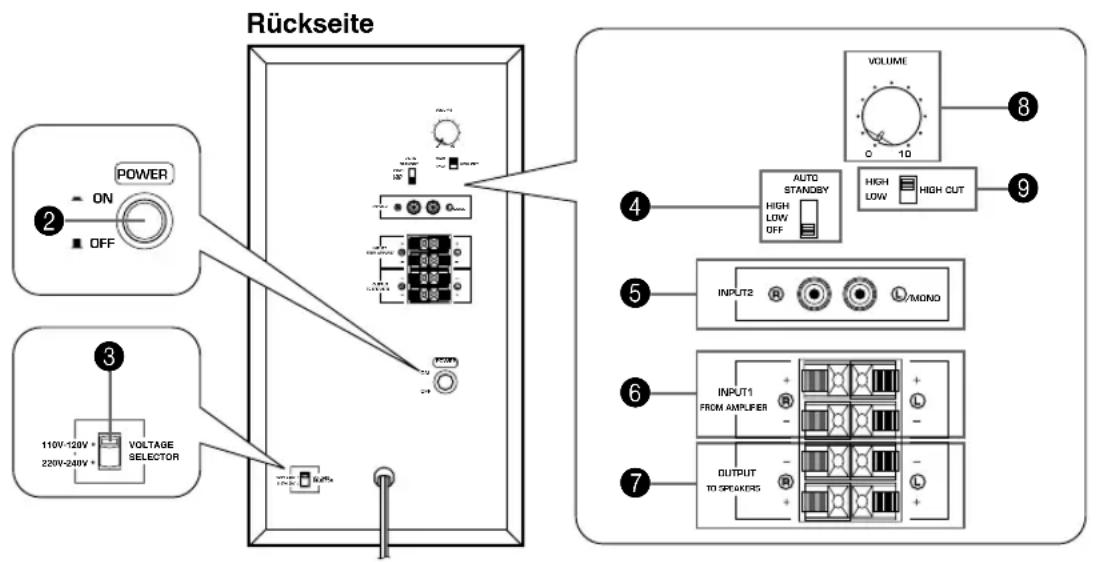

Bedienungselemente und ihre Funktionen

1Netzanzeige

Die Netzanzeige leuchtet in der Position "ON" des Netzschalters (POWER) (2) grün und erlischt in der Position "OFF".

• Betriebsbereitschaft

Wenn sich der Netzschalter (POWER) (2) in der Position "ON" und der Ein/Aus-Schalter (AUTO STANDBY) (4) in der Position "HIGH" oder "LOW" befindet, leuchtet diese Anzeige rot, wenn kein Signal empfangen wird.

2 POWER-Netzschalter

Drucken Sie zum Einsatzen des Subwoofer den Schalter in die Position "ON", so dass die Netzanzeige (1) auf dem vorderen Bedienfeld grün leuchtet. Stellen Sie zum Ausschalten des Subwoofer den Schalter wieder in die Position "OFF".

3 Spannungswahler (VOLTAGE SELECTOR)

(Fur chinesische, koreanische und allgemeine Modelle)

Falls der Schalter nicht richtig eingestellt ist, stellen Sieihn auf die Netzspannung Ihres Landes ein (220 V-240 V oder 110 V-120 V).

Wenden Sie sich bei UngewiBkeiten an ihren Handler.
WARNING

Zum Umschalten des Spannungsschalters muß der Subwoofer ausgeschelt sein.

4 AUTO STANDBY (HIGH/LOW/OFF)-Schalter

Dieser Schalter befindet sich am Anfang in der Position OFF. Wenn Sie den Schalter in die Position HIGH oder

LOW stellen, arbeitet die automatische Stromein-/ ausschalt-Funktion des Subwoofer's wie auf Seite 9 beschreiben. Zum Ausschalten dieser Funktion konnen Sie den Schalter in die Position "OFF" stellen.

• Dieser Schalterarf nur umgeschaltet werden, wenn sich der Netzschalter (POWER) (2) in der Position "OFF" befindet.

5 INPUT2-Eingangsbuchsen

Zur Eingabe der Line-Signale vom Veränder.

INPUT1-Eingangsbuchsen (FROM AMPLIFIER)

Zum Anschlieben des Subwoofoers an die Lautsprecherbuchsen des Verstärkers.

OUTPUT-Ausgangsbuchsen (TO SPEAKERS)

Zur Verbindung mit den Haupt-Lautsprechern. Signale von den Eingangsbuchsen INPUT1 (6) werden an diese Anschlüsse gesendet.

8VOLUME-Lautstarkeregler

Stellen Sie mit thisem Regler die Lautstärke ein.
Drehen Sie diesen Regler im Uhrzeigersinn, um den Lautstärkepegel zu erhöhen, und drehen Sieihn entgegen dem Uhrzeigersinn, um die Lautstärke zu senken.

9 HIGH CUT (HIGH/LOW)-Schalter

Wählt den Ausschaltpunkt der Hochfrequenzen aus. Normalerweise ist er auf LOW gestellt, Sie können ihm aber bei Bedarf auf HIGH stellen. Siehe Seite 12 und 13.

Automatische Ein/Ausschaltfunktion

Falls die Tonquelle ausgeschelt wird und für 7 bis 8
Minuten kein Toneingangssignal vorhanden ist, wird der Subwoofer automatisch in die Betriebsbereitschaft umgeschaltet. (Wenn der Subwoofer durch die Stromein-/ausschalt-Funktion in den Standby-Betrieb schaltet, leuchtete die Stromanzeige rot auf.)
Beim Einschalten einer Tonquelle wird der Subwoofer durch die Toneingangssignale automatisch eingeschaltet.
These Funktion benötigt zum Abtasten einen bestimmten Pegel des Niederfrequenzeingangssignals. Normalerweise sollte der AUTO STANDBY-Schalter auf die Position LOW gestellt sein. Falls jedoch im Bereitschaftsmodus STANDBY die Stromversorgung nicht glatt eingeschaltet wird, diesen Schalter auf Position HIGH stellen. Beachten Sie, dass in der Position "HIGH" der Subwoofer durch einen geringen Signalpegel eingeschaltet wird, und andererseits der Subwoofer bei einem extrem geringen Pegel des Eingangssignals nicht in die Bereitschaft ausgeschaltet werden kann.

• Falls der Subwoofer durch Störgeräische von anderen Geräten unerwartet eingeschaltet wird,*Müssen Sie den Ein-/Aus-Schalter (AUTO STANDBY) in die Position "OFF" stellen und den Netzschalter (POWER) dazu verwenden, zwischen der Position "ON" und "OFF" manuell umzuschalten.
• These Funktion erkennt die Komponenten mit Niederfrequenzpegel von unter 200 Hz des Toneingangssignals (z.B. die Explosionen in einem Action-Film, den Klang einer Bass-Gitarre oder einer Bass-Trommel usw.).
• Abhängig von den Störgeräuschen anderer Geräte kann es eine Minuten dauern, bis der Subwoofer in die Betriebsbereitschaft umgeschaltet wird.

These Funktion ist nur bei eingeschaltetem Subwoofer (bei gedrücktem POWER-Netzschalter) betriebsbereit.

■ Einstellung des Subwooofers vor der Inbetriebnahme

Stellen Sie vor der Inbetriebnahme des Subwoofoers die optimale Lautstärke und Balance zwischen dem Subwoofer und den Haupt-Lautsprechern ein, indem Sie wie nachfolgend beschrieben vorgehen.

1 Stellen Sie den Lautstärkeregler (VOLUME) in die Minimalstellung (0).
2 Schalten Sie alle anderen Komponenten ein.
3 Drucken Sie POWER-Schalter in die Position ON.

• Die Netzanzeige auf dem vorderen Bedienfeld leuchtet in grün.

4 Spielien Sie eine Quelle ab, die Niederfrequenzkomponenten enthalt, und stellen Sie den Lautstärkeregler des Verständerkers auf den gewünschten Hörpegel.
5 Der HIGH CUT-Schalter sollte auf die Position LOW oder HIGH gestellt sein.

Dieser Subwoofer ist so konstruiert, dass die optimale Balance zwischen dem Subwoofer und den Haupt-Lautsprechern erreicht wird, wenn dieser Schalter auf die Position LOW gestellt ist. Die Balance kann sich jedoch abhängig von der Raumgroße, der Entfernung vom Subwoofer zu den Haupt-Lautsprechern usw. verändern. Stellen Sie den Schalter bei Bedarf auf die Position HIGH.

6 Erhöhen Sie langsam den Tonpegel, um die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Loutsprechern einzustellen.

Stellen Sie den Regler auf den Pegel, bei dem Sie ein weniger mehr Bass-Effekt erzielen als bei Nichtverwenden des Gerätes. Wenn der gewünschte Frequenzbereich nicht erreicht wird, stellen Sie den HIGH CUT-Schalter und den VOLUME-Regler erneut ein.

• Wenn einmal die Lautstärkebalance zwischen dem Subwoofer und den Haupt-Laufsprechern eingestellt ist, kann der Gesamtlautstärkepegel mit dem Lautstärkeregler des Verständers eingestellt werden. Falls Sie die Haupt-Laufsprecher (NX-230P) gegen andere Laufsprecher austauschen, müssen Sie diese Einstellung noch einmal vornehmen.
• Lesen Sie für die Einstellung des VOLUME Reglers und des HIGH CUT Schalters den unter stehenden Abschnitt "Frequenzeigenschaften".

Frequenzeigenschaften

Abb. 1 zeitt die Frenzeneigenschaften des Subwoofer bei jeder Schalterstellung (HIGH/LOW) des HIGH CUT-Schalters.

Abb. 2 zeigt den optimalen Lautstärkepegel an, wenn der HIGH CUT Schalter auf der HIGH-Position liegt, und die Frenzeigenschaften, wenn der Subwoofer mit dem NX-230P verwendet wird.

Abb.1

Abb.2

ADVANCED YAMAHA ACTIVE SERVO TECHNOLOGY (für YST-SW005)

Die Theorie der Yamaha Active Servo Technology basiert auf zwei Grundfaktoren: dem Helmholtz-Resonator und der Negativimpedanzansteuerung. Active Servo Processing-Laatsprecher reproduzieren die Baßfrequenzen durch eine Baßöffnung in der Laatsprecherbox. Diese Öffnung übernimmt die Funktion eines Tieftonlautsprechers in herkömmlichen Laatsprechersystemen und wird an dessen Stelle verwendet. Laut der Helmholtztheorie konnen im Bereich der Resonanzfrequenz durch keine Erregerschwingungen große Ausgangsamplituden erzeugt werden. Die Resonanzfrequenz der Box wird davon so dimensioniert, daß sie in dem Bereich liegt, wo der Wiedergabepegel des Tieftörs absinkt. Dadurch wird der lineare Wiedergabefrequenzbereich zu sehr tiefen Tönen erweitert. Um Resonanzüberhöhungen und unprüzise Baßwiedergabe zu vermeiden sind große Antriebs- und Rückstellkräfte der Laatsprechemembran notig. Zur Lösung dieser Problems wurde von den YAMAHA-Konstrukturen ein Verständnerprinzip entwickelt, das folgende Theorie verwirktlich:

Wird der elektrische Widerstand der Schwingspule auf Null reduziert, kame es in Bezug auf die Signalspannung zu einer linearen Bewegung der Laufsprechermembran. Um diese Reduzierung zu erreichen wird ein spezieller Verträker eingesetzt, dessen Ausgangsimpedanz genau

der der Box, jedoch mit umgekehrtem Vorzeichen entspricht.

These negative Ausgangsimpedanz ermittelicht die Erzeugung der nötigen Antriebskräfte wodurch hervorragende Tiefbaßwiedergabe und

Dämpfungseigenschaften erreicht werden. Durch die Verwendung eines Verstärkers mit Negativimpedanz-Ansteuerung und der Laatsprecherbox mit Helmholtz-Resonator kann diese System deshalb einen extrem weiten Frequenzbereich mit erstaunlicher Klangqualität und reduziertem Verzerrungsgrad reproduzieren. Die Kombination der oben beschrieben Merkmale stellt die grundlegende Konfiguration der herkömmlichen Yamaha Active Servo Technology dar.

Unsere neue Active Servo Technology — Advanced Yamaha Active Servo Technology — vendet fortschrittliche Negativ-Impedanz-Wandler (ANIC) Schaltungen an, die es dem herkömmlichen Negativimpedanz-Wandler dynamische Variation erlauben, um einen optimalen Wert für Laatsprecherimpedanz-Variationen zu wahren. Mit den neuen ANIC-Schaltungen kann Advanced Yamaha Active Servo Technology stabilere Leistung und verbesserten Schalldruck im Vergleich mit herkömmlicher Yamaha Active Servo Technology erzeugen, wodurch eine natürliches und dynamische Tiefenwiedergabe erzielt wird.

Bei Funktionstörungen these Gerätes wird auf die nachstehende Tabelle verwiesen. Falls die vorliegende Störung nicht aufgeführ ist, oder falls die Störung nicht behoben werden kann, offen Sie das Netzkabel aus der Steckdose und wenden Sie sich an ihren autorisierten YAMAHA-Handler oder an ein Kundendienstzentrum.

Störung	Ursache	Abhilfe
Keine Tonwiedergabe	Die Laufsprecherkabel sind nicht richtig angeschlossen.	Die Kabel richtig anschlossen.
Zu geringer Tonwiedergabepegel	Die Laufsprecherkabel sind nicht richtig angeschlossen.	Die Kabel Seitenrichtig und richtig gekpolt anschlossen.

für YST-SW005

Störung	Ursache	Abhilfe
Keine Stromversorgung bei eingeschalteten Netzschalter (POWER).	Der Netzstecker ist nicht richtig angeschlossen.	Das Netzkabel richtig anschließen.
Keine Tonwiedergabe.	Der Lautstärkeregler (VOLUME) ist auf 0 gestellt.	Den Lautstärkeregler (VOLUME) nach rechts (im Uhrzeigersinn) drehen.
	Die Laufsprecherkabel sind nicht richtig angeschlossen.	Die Kabel richtig anschließen.
Zu geringer Tonwiedergabepegel.	Die Laufsprecherkabel sind nicht richtig angeschlossen.	Die Kabel Seitenrichtig und richtig gepolt anschließen.
	Die wiedergegebene Tonquelle hat keine tiefen Bassfrequenzen.	Eine Tonquelle mit Bassfrequenzen wiedergegeben.Der HIGH CUT-Schalter sollen auf die Position “HIGH” gestellt sein.
	Die Wiedergabe wird durch stehende Wellen beinflusst.	Den Subwoofer anders positionieren oder die parallelen Wände durch Aufstellen von Bücherregalen usw. auflösen.
Der Subwoofer schaltet sich nicht automatisch ein.	Der Netzschalter (POWER) befindet sich in der Position OFF.	Der POWER-Schalter solle auf die Position ON gestellt sein.
	Der Ein-/Aus-Schalter (AUTO STANDBY) befindet sich in der Position OFF.	Der AUTO STANDBY-Schalter solle auf die Position “HIGH” oder “LOW” gestellt sein.
	Pegel des Eingangssignals ist zu niedrig.	Der AUTO STANDBY-Schalter solle auf die Position “HIGH” gestellt sein.
Der Subwoofer schaltet sich nicht automatisch in den Standby-Betrieb.	Einwirkung von Störgeräushen von externen Geräten.	Der Subwoofer weiter von der Störquelle entfern aufstellen und/oder die Laufsprecherkabel anders verlegen. Oder stellen Sie den Ein-/Aus-Schalter (AUTO STANDBY) in die Position “OFF”.
	Der Ein-/Aus-Schalter (AUTO STANDBY) befindet sich in der Position OFF.	Der AUTO STANDBY-Schalter solle auf die Position “HIGH” gestellt sein.
Der Subwoofer wird unerwartet in die Betriebsbereitschaft geschellt.	Pegel des Eingangssignals ist zu niedrig.	Der AUTO STANDBY-Schalter solle auf die Position “HIGH” gestellt sein.
Der Subwoofer wird unerwartet eingeschaltet.	Einwirkung von Störgeräushen von externen Geräten.	Der Subwoofer weiter von der Störquelle entfern aufstellen und/oder die Laufsprecherkabel anders verlegen. Oder stellen Sie den Ein-/Aus-Schalter (AUTO STANDBY) in die Position “OFF”.

NX-230P, NX-C230

Typ .... Vollakustisches Aufhänge-Lautsprechersystem zur Verwendung, Magnetisch abgeschirmt

Treiber 5 cm Vollbereichs-Konus-Tieftöner x 2

Nennbelastbarkeit 30W

Maximale Belastbarkeit 100W

Impedanz 6Ω

Frequenzgang

100 Hz bis 30 kHz

75 Hz bis 30 kHz

Empfindlichkeit 86 dB/2,83V/m

Abmessungen (B x H x T)

72 mm x 164 mm x 111 mm

300 mm x 72 mm x 110 mm

Gewicht

0,9 kg

1,1 kg

YST-SW005

Typ. Advanced Yamaha Active Servo Technology Magnetisch abgeschirmt

Treiber 16 cm Konus-Tieftoner

Veränder-Ausgangsleistung

USA- und Kanada-Modell. 55W/5Ω

Andere Modelle 50W/5Ω

Frequenzgang 30 Hz bis 200 Hz

Stromversorgung

USA- und Kanada-Modell....Netzstrom 120V, 60 Hz

Großbritannien- und Europa-Modell

Netzstrom 230V, 50 Hz

Australien-Modell. .Netzstrom 240V, 50 Hz

Chinesisches, koreanisches und allgemeines Modell

Netzstrom 110-120/220-240V, 50/60 Hz

Leistungsaufnahme 60W

(Im Bereitschaftsmodus: 0,8W)

Abmessungen (B x H x T)

200 mm x 365 mm x 375 mm

Gewicht 8,5 kg

• Bette nehemen Sie zu Kenntnis, dass alle Spezifikationen ohne vorherige Ankündigung geändert werden können.

Nominalingangsvermögen 30W

Maximaingversmogen 100W

Impedantie 6Ω

Frequentiebereik

100 Hz tot 30 kHz
75 Hz tot 30 kHz

Gevoeligheid. 86 dB/2,83W/m
