GEBRUIKSAANWIJZING NSP270 YAMAHA

1 Om verzekerd te kunnen zijn van optimale prestaties, dient u deze handleiding zorgvuldig door te lezen. Bewaar de hphandleiding een veilige plek zodat u er later nog eens iets in kunt opzoeken.

2 Installeer de luidsprekers op een koele, droge en schone plek - uit de buurt van ramen, warmtebronnen, trillingen, stof, vocht en kou. Vermijd bronnen die elektrisch gebrom kunnen veroorzaken (bijv. transformatoren en motoren). Om brand en elektrische schokken te voorkomen mogen de luidsprekers niet worden blootgesteld aan regen of water.

3 Om te voorkomen dat de behuizing vervormt of verkleurt, mogen de luidsprekers niet worden blootgesteld aan direct zonlicht of te hoge vochtigheid.

4 Installeer de luidsprekers niet op plekken waar er dingen op kunnen vallen en/of waar ze bloot kunnen staan aan druppelende of spetterende vlocistoffen.

5 Plaats de volgende voorwerpen in geen geval op de luidsprekers:

- Andere componenten, want deze kunnen het oppervlak van de luidsprekers beschadigen of doen verkleuren.

- Brandende voorwerpen (bijv. kaarsen), want deze kunnen brand veroorzaken, de luidsprekers beschadigen en/of persoonlijk letsel veroorzaken.

- Voorwerpen met vloeistof erin, want wanneer de vloeistof gemorst wordt kunnen de luidsprekers beschadigd raken en kan er gevaar voor elektrische schokken ontstaan.

6 Zet de luidsprekers niet zo neer dat ze gemakkelijk omver gegooid kunnen worden of op plekken waar er gemakkelijk dingen op zouden kunnen vallen. Een stabiele plaatsing zal ook een betere weergave opleveren.

7 Als de luidsprekers op dezelfde plank of in hetzelfde rek geplaatst worden als de draaitafel, kunnen ze gaan rondzingen.

8 Het is de verantwoordelijkheid van de eigenaar de apparatuur correct en veilig te plaatsen of installeren. YAMAHA aanvaardt geen aansprakelijkheid voor ongelukken als gevolg van onjuiste plaatsing of installatie van luidsprekers.

9 Als u vervorming hoort, zet het volume van uw versterker dan lager. Zet uw versterker niet zo hoog dat het geluid "afgekapt" wordt. Hierdoor kunnen namelijk de luidsprekers beschadigd raken.

10 Bij gebruik van een versterker met een hoger opgegeven vermogen dan het nominale ingangsvermogen van de luidsprekers, moet u ervoor zorgen dat het maximale ingangsvermogen van de luidsprekers niet overschreden wordt.

11 Maak de luidsprekers niet schoon met chemische oplosmiddelen, want deze kunnen de afwerking aantasten. Gebruik een schone, droge doek.

12 Probeer de luidsprekers in geen geval zelf te modificeren of te repareren. Neem contact op met bevoegd YAMAHA onderhoudspersoneel wanneer dat nodig is. Maak in geen geval de behuizing open.

13 Lees het hoofdstuk "Problemen oplossen" om vaak voorkomende fouten en problemen op te lossen voor u de conclusie trekt dat de luidsprekers kapot zijn.

Dit apparaat heeft een magnetisch afgeschermde constructie, maar toch bestaat de kans dat wanneer dit apparaat te dicht bij een tv-toestel geplaatst wordt, de kwaliteit van de kleuren nadelig beïnvloed zal worden. In dat geval zet u dit apparaat op wat grotere afstand van het tv-toestel.

Voor de SW-P270

1 Gebruik dit toestel niet ondersteboven. Hierdoor kan het oververhit raken, hetgeen mogelijk kan leiden tot schade.

2 Zet niet teveel kracht op de bedieningsorganen of de bedrading. Wanneer u het toestel wilt verplaatsen, moet u eerst de stekker uit het stopcontact halen en de bedrading naar andere apparatuur losmaken. Trek nooit aan de draden zelf.

3 Omdat dit toestel is uitgerust met een ingebouwde eindversterker, wordt er aan het achterpaneel warmte gegenereerd. Zet het toestel een eindje bij de wand vandaan, laat minstens 20 cm ruimte open boven, achter en aan beide zijkanten van het toestel om brand of schade aan het toestel te voorkomen. Zet het toestel bovendien niet met het achterpaneel naar beneden op de vloer of tegen andere oppervlakken.

4 Wanneer u een luchtbevochtiger gebruikt, moet u ervoor zorgen dat er geen condensvorming optreedt in dit toestel door voldoende ventilatieruimte vrij te houden rondom het toestel en door te voorkomen dat de lucht te vochtig wordt. Condens kan leiden tot brand, schade aan het toestel en/of elektrische schokken.

5 Dek het achterpancel van dit toestel in geen geval af met een krant, tafellaken, gordijn enz. zodat de koeling niet belemmerd wordt. Als de temperatuur in het binnenwerk van het toestel oploopt, kan dit brandgevaar opleveren en leiden tot schade aan het toestel en/of persoonlijk letsel.

6 Steek de stekker pas in het stopcontact wanneer alle aansluitingen gemaakt zijn.

7 Het toegeleverde voltage moet overeenkomen met het voltage zoals gespecificeerd op het achterpaneel. Gebruik van het toestel op een hoger voltage dan de opgegeven spanning is zeer gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. YAMAHA aanvaardt geen aansprakelijkheid voor schade als gevolg van gebruik van dit toestel op een hoger voltage dan het opgegeven voltage.

8 De zeer lage tonen die door dit toestel geproduceerd worden kunnen leiden tot 'rondzingen' bij gebruik van een draaitafel. Zet dit toestel in voorkomende gevallen verder weg van de draaitafel.

9 Het toestel an schade oplopen wanneer bepaalde geluiden voortdurend op een hoog volume worden gereproduceerd. Als er bijvoorbeeld voortdurend 20 Hz–50 Hz sinusgolven van een testdisc, of lage tonen van een elektronisch instrument enz. worden gereproduceerd, dient u het volume lager te zetten om te voorkomen dat het toestel beschadigd wordt.

10 Als u het door dit toestel geproduceerde geluid hoort vervormen (bijv. een onnatuurlijk, onderbroken "tikken" of "hameren"), zet het volume dan lager. Zeer luide lage tonen van film-soundtracks, of luide passages in popmuziek kunnen dit toestel beschadigen.

11 Trillingen veroorzaakt door zeer lage tonen kunnen ook TV beelden storen. Zet dit toestel in voorkomende gevallen verder weg van de TV.

12 Pak de stekker vast wanneer u deze uit het stopcontact trekt, trek niet aan het snoer.

13 Wanneer u dit toestel langere tijd niet zult gebruiken (wanneer u bijvoorbeeld op vakantie gaat), dient u de stekker uit het stopcontact te halen.

14 Installeer dit toestel in de buurt van het stopcontact op zo'n manier dat u gemakkelijk bij de stekker kunt.

Zolang dit toestel is aangesloten op het stopcontact, is de stroomvoorziening niet afgesloten, ook niet wanneer u het toestel uitschakelt met POWER.

• VOLTAGE SELECTOR

(Voor de modellen voor China, Korea, Azië en de algemene modellen)

De spanningskeuzeschakelaar op het achterpaneel van dit apparaat dient correct ingesteld te worden op de plaatselijke netspanning ALVORENS de stekker van het netsnoer van dit.

Inhoudsopgave

Voorzorgsmaatregelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i

Inleiding 2

Inhoud van de verpakkingsdoos 2

Opstelling van de luidsprekers .... 3

Plaats van de voorluidsprekers en surroundluidsprekers (NX-E270)....3

Plaats van de middenluidspreker (NX-C270) 4

Plaats van de subwoofer (SW-P270) 4

Montage van de voorluidsprekers en surroundluidsprekers .... 5

Aansluitingen 6

Voorbeeld van de basisaansluitingen....6

Aansluiten van de luidsprekerkabels 7

Aansluiten van de componenten en de subwoofer op het lichtnet 7

Gebruik van de subwoofer (SW-P270) 8

Voorinstellen van het subwoofervolume 8

Advanced YAMAHA Active Servo Technology (op de SW-P270) ..... 9

Problemen oplossen .... 10

Frequentieverloop 11

Hartelijk dank voor uw keuze van een Yamaha NS-P270 of NS-P276 Home Cinema 5.1/6.1-kanaals luidsprekersysteem. Elk van deze systemen bevat de volgende luidsprekers:

- NX-E270

De NX-E270 zijn breedbereik luidsprekers met akoestisch ophangingssysteem. Elk luidsprekersysteem bevat twee (2) voorluidsprekers en twee (2) surroundluidsprekers. Bovendien heeft het NS-P276 systeem nog een extra NX-E270 die dient als de surround-achterluidspreker.

• N X - C 2 7 0

De NX-C270 is een breedbereik middenluidspreker met akoestisch ophangingsysteem.

• S W - P 2 7 0

De SW-P270 is een subwoofer die is uitgerust met een ingebouwde eindversterker. In deze subwoofer wordt de Geavanceerde Yamaha Active Servo technologie toegepast die zorgt voor een topkwaliteit weergave van de ultralage bassen waarmee een rijke en realistische geluidsdimensie aan uw thuisbioscoop wordt toegevoegd. (Zie blz. 9 voor gedetailleerde informatie betreffende de Geavanceerde Yamaha Active Servo technologie.)

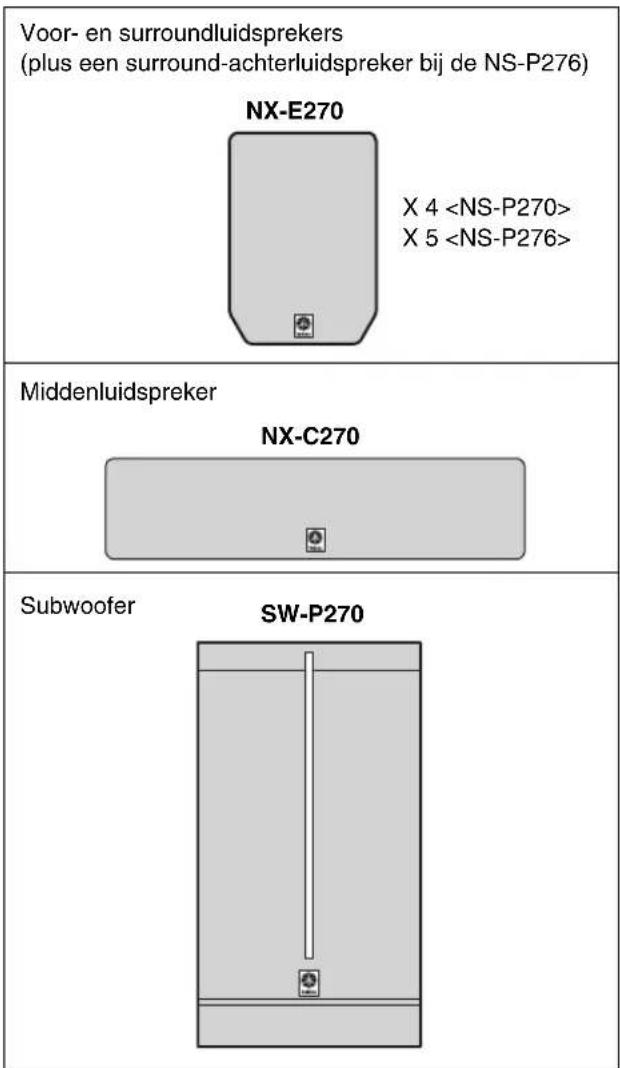

Inhoud van de verpakkingsdoos

Controleer of de volgende onderdelen in de verpakkingsdoos zijn.

Voor- en surroundluidsprekers (plus een surround-achterluidspreker bij de NS-P276) NX-E270 X 4 X 5 Middenluidspreker NX-C270 Subwoofer SW-P270

Luidsprekerkabels [4 meter] X 3	[10 meter] X 2 <NS-P270> X 3 <NS-P276>
Subwooferkabel Bevestigingskussentjes (voor de NX-C270)
Anti-slipkussentjes (1 set, 8 stuks) (voor de NX-E270)	Anti-slipkussentjes (1 set, 4 stuks) (voor de SW-P270)
X2 <NS-P270> X3 <NS-P276>

Zet de luidsprekers op de juiste plaats voordat u deze aansluit. De plaats van de luidsprekers is zeer belangrijk want dit heeft een grote invloed op de totale geluidskwaliteit van het systeem. Zet de luidsprekers zodanig dat de geluidskwaliteit op uw luisterplaats optimaal is. Zie de onderstaande afbeelding.

De plaats van de subwoofer is niet zo belangrijk als de plaats van de andere luidsprekers want de lage bastonen zijn niet erg richtingsgevoelig. Zie "Plaats van de subwoofer (SW-P270)" op blz. 4 voor verdere informatie.

Opmerking: De luidsprekers zijn magnetisch afgeschermd. Als u de luidsprekers echter te dicht bij de TV zet, kan dit een nadelige invloed op de kleuren hebben. In dat geval moet u de luidsprekers verder van de TV vandaan plaatsen.

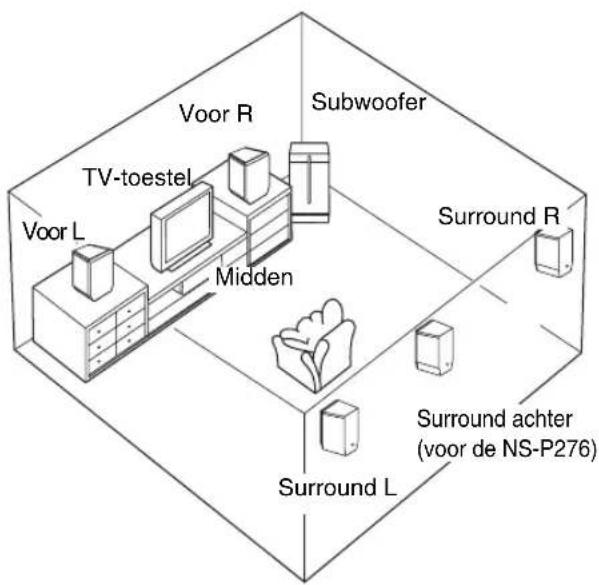

Subwoofer Voor R TV-toestel Midden Voor L Surround R Surround achter (voor de NS-P276) Surround L

Plaats van de voorluidsprekers en surroundluidsprekers (NX-E270)

Anti-slipkussentje

Voorluidsprekers: Zet de twee

voorluidsprekers aan de linker- en de rechterkant van de TV, op ongeveer dezelfde hoogte als de TV, en richt ze recht naar voren.

Surroundluidsprekers: Plaats de linker en de rechter surroundluidspreker achter uw luisterplaats, op ongeveer 1,8 meter hoogte, en draai ze een weinig naar binnen.

Surround-achterluidspreker (alleen voor het NS-P276 systeem): Plaats de surround-

achterluidspreker achter uw luisterplaats, op ongeveer 1,8 meter hoogte, en midden tussen de twee andere surroundluidsprekers in.

U kunt de voorluidsprekers, surroundluidsprekers en surround-achterluidspreker op tafeltjes e.d. zetten, of deze aan de muur of op een luidsprekerstandaard bevestigen. (Zie “Montage van de voorluidsprekers en surroundluidsprekers” op blz. 5.)

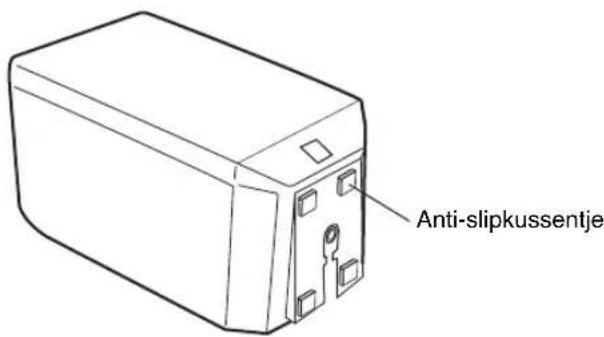

Anti-slipkussentjes: Wanneer de luidsprekers op een vlakke ondergrond worden gezet, raden wij u aan de bijgeleverde anti-slipkussentjes op de vier onderhoeken van de luidspreker te bevestigen, zoals hierboven is aangegeven. Deze kussentjes zorgen ervoor dat de luidspreker niet verschuift.

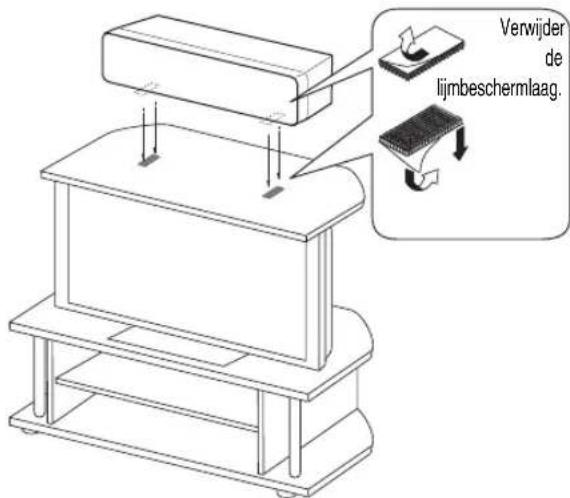

Plaats van de middenluidspreker (NX-C270)

Zet de middenluidspreker in het midden tussen de twee voorluidsprekers en richt de luidspreker recht naar voren. U kunt de middenluidspreker op de TV zetten (als de bovenkant van de TV vlak is), onder de TV of in het rek waarin u alle apparatuur hebt staan. Zorg dat de luidspreker op een stabiele ondergrond staat.

Wanneer u de luidspreker op een TV kast of rek o.i.d. zet, dient u de twee bijgeleverde bevestigingskussentjes aan de onderkant van de luidspreker en op de bovenkant van de TV te bevestigen, zoals hieronder is aangegeven, om te voorkomen dat de luidspreker valt.

Verwijder de lijmbeschermlaag.

Let op:

• Zet de middenluidspreker niet op een TV waarvan het bovenvlak kleiner is dan het ondervlak van de luidspreker. De luidspreker kan anders vallen en letsel veroorzaken.
• Zet de middenluidspreker niet op een TV waarvan het bovenvlak schuin afloopt.
• Raak het lijmoppervlak niet aan nadat u de lijmbeschermlaag van het bevestigingskussentje hebt verwijderd, want dit zal de kleefkracht verzwakken.
• Maak de plaats waar het bevestigingskussentje wordt aangebracht grondig schoon. Als het oppervlak vuil, vettig of nat is, kan het kussentje niet goed bevestigd worden. Dit zou ertoe kunnen leiden dat de middenluidspreker valt.

Plaats van de subwoofer (SW-P270)

Plaats hem dan bij voorkeur aan de buitenzijde van de rechter of linker voorluidspreker. (Zie afb. A.) De opstelling aangegeven in afb. B is ook mogelijk, echter indien het subwoofersysteem direct in de richting van de muur geplaatst wordt, bestaat de kans dat de lage tonen verdwijnen, aangezien het geluid dat door de subwoofer wordt voortgebracht en het geluid dat door de muur weerkaatst wordt tegen elkaar wegvallen. Om dit te voorkomen, dient u het subwoofersysteem schuin te plaatsen, zoals aangegeven in fig. A.

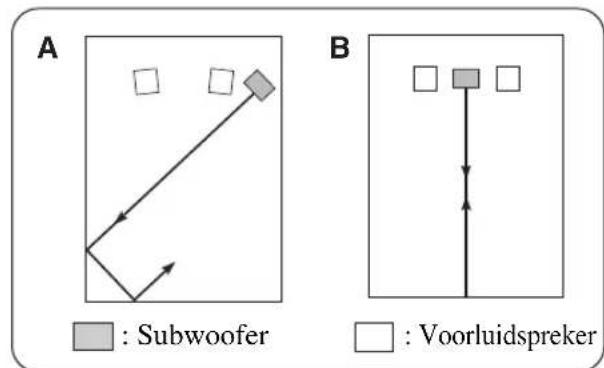

Opmerking:

Het kan zich voordoen dat u geen voldoende superlage tonen van de subwoofer kunt verkrijgen wanneer u in het midden van de kamer luistert. Dit komt omdat er zich "staande golven" hebben ontwikkeld tussen twee parallel staande muren waardoor de lage tonen wegvallen. Stel in dit geval de subwoofer schuin ten opzichte van de muur op. Het kan ook nodig zijn dat de evenwijdige oppervlakken worden onderbroken door bijv. boekenplanken tegen de muren te plaatsen.

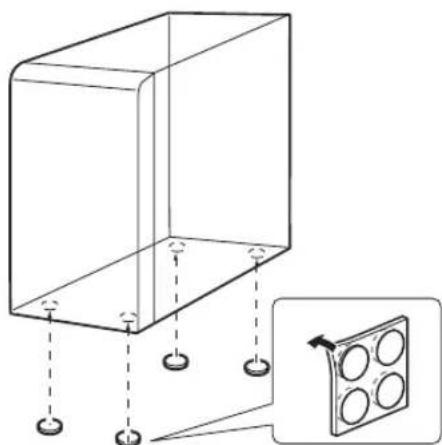

Anti-slipkussentjes: Breng de bijgeleverde anti-slipkussentjes op de vier hoeken aan de onderkant van de subwoofer aan om te voorkomen dat de subwoofer verschuift als gevolg van trillingen en dergelijke.

Montage van de voorluidsprekers en surroundluidsprekers

U kunt de voorluidsprekers en de surroundluidsprekers (en de surround- achterluidspreker bij een NS-P276 systeem) op een plank of in een rek zetten, of ze aan een muur of op een luidsprekerstandaard bevestigen.

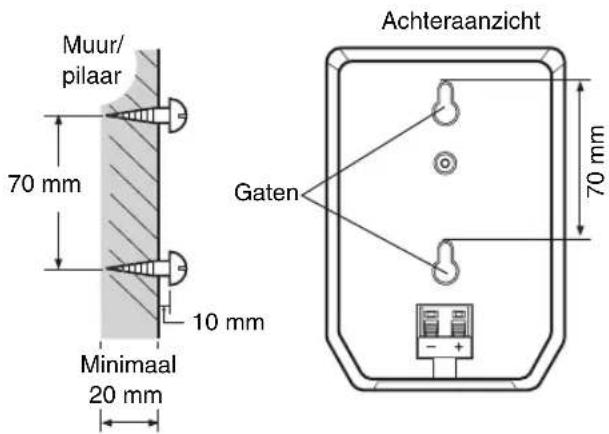

Montage van de luidsprekers aan de muur:

1. Bevestig schroeven in een stevige muur of pilaar zoals hieronder is aangegeven. (Gebruik los verkrijgbare tapschroeven met een diameter van 3,5 tot 4 mm.)

Muur/ pilaar 70 mm 10 mm Minimaal 20 mm Achteraanzicht Gaten 70 mm

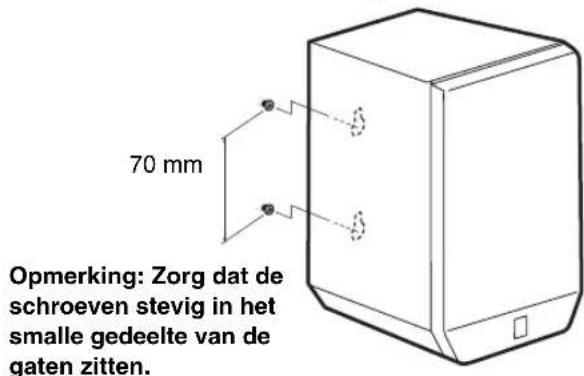

1. Bevestig de luidspreker door de gaten in de achterkant van de luidspreker over de uitstekende schroeven te hangen.

70 mm Opmerking: Zorg dat de schroeven stevig in het smalle gedeelte van de gaten zitten.

Let op:

• Elke voor- of surroundluidspreker weegt 0,8 kg. Hang de luidspreker niet aan een dunne triplexwand op of een andere wand gemaakt van een zwak materiaal. Het is anders mogelijk dat de schroeven uit de wand losraken waardoor de luidspreker valt, met beschadiging van de luidspreker of persoonlijk letsel tot gevolg.
• Bevestig de luidsprekers niet met nagels, plakmiddel of ander inferieur montagemateriaal aan de muur. De luidsprekers kunnen door de trillingen losraken en vallen.
• Maak de kabels stevig aan de muur vast om te voorkomen dat er iemand over valt.
• Zoek een plaats voor de luidsprekers uit waar deze bij een ongeluk niet op iemands hoofd terecht kunnen komen.

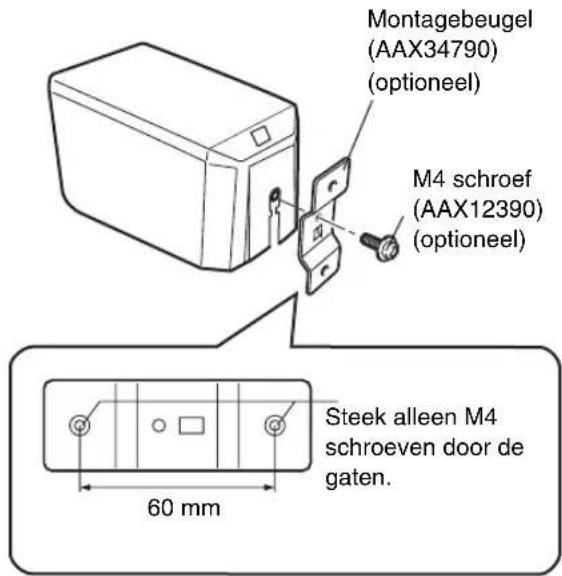

De luidsprekers installeren op in de handel verkrijgbare luidsprekerstandaarden:

U kunt de voor-, surround- en surround achter-luidsprekers op luidsprekerstandaarden monteren. Wanneer u een luidspreker op een in de handel verkrijgbare luidsprekerstandaard monteert, moet u een beugel vastschroeven aan de onderkant van de luidspreker.

Montagebeugel (AAX34790) (optioneel) M4 schroef (AAX12390) (optioneel) Steek alleen M4 schroeven door de gaten. 60 mm

Let op: Sluit de netsnoeren van de subwoofer en de andere audio/videoapparatuur pas op een stopcontact aan nadat alle andere aansluitingen zijn voltooid.

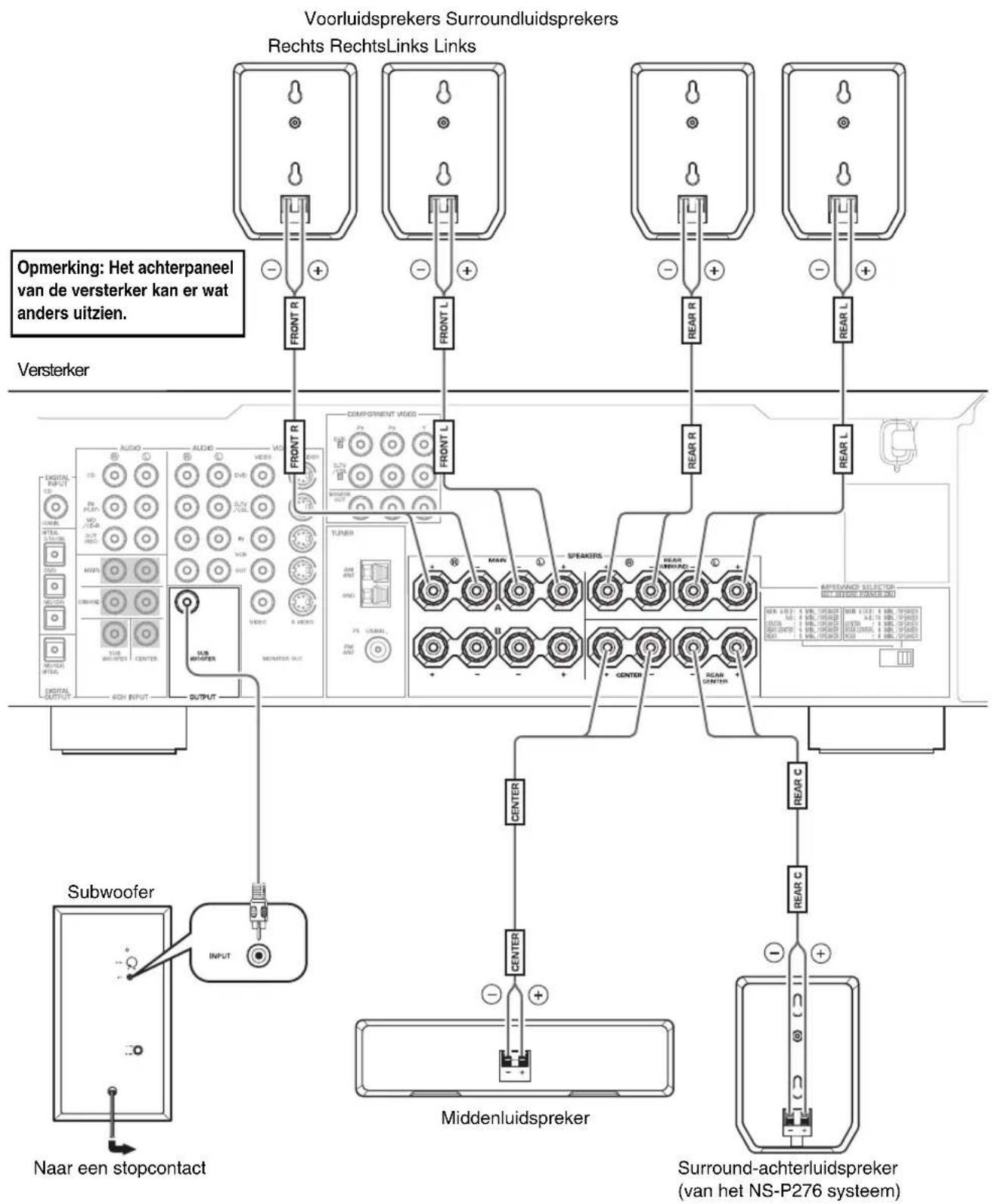

Voorbeeld van de basisaansluitingen

Voorluidsprekers Surroundluidsprekers Rechts RechtsLinks Links Opmerking: Het achterpaneel van de versterker kan er wat anders uitzien. Versterker Subwoofer Naar een stopcontact Middenluidspreker Surround-achterluidspreker (van het NS-P276 systeem) FRONT R FRONT L REAR R REAR L COMPONENT VIDEO FRONT L TUNER SPEAKERS REAR REAR CENTER CENTER REAR C OUTPUT

Aansluiten van de luidsprekerkabels

Houd de luidsprekerkabels zo kort mogelijk. Bundels de kabels niet samen en rol deze ook niet op. Als de aansluitingen verkeerd gemaakt worden, zal er geen geluid zijn.

Alvorens de kabels aan te sluiten:

Verwijder een klein stukje (ongeveer 10 mm) van de buitenisolatie aan het uiteinde van de luidsprekerkabel.

Een van de luidsprekeraders is voorzien van een witte stippellijn en de andere ader heeft geen markering. Verbind de (+) aansluiting op de luidspreker met de (+) aansluiting op de versterker met behulp van de luidsprekerader met de witte stippellijn. Verbind de (−) aansluitingen met behulp van de luidsprekerader zonder markering.

De kabels insteken:

1. Druk op het aansluitingknopje zoals aangegeven in de onderstaande afbeelding.
2. Steek de kerndraad van de gestreepte luidsprekerader naar binnen.
3. Laat het aansluitingknopje los zodat de luidsprekerader wordt vastgeklemd.
4. Trek lichtjes aan de kabel om te controleren of deze stevig aangesloten is.

Zwart: negatief (−) Rood: positief (+)

1 + 2 3

Opmerking: Steek de draad niet met de isolatie in het gat. Dan is de kans groot dat er geen geluid geproduceerd zal worden.

Opmerking: Let erop dat de blote kerndraden niet met elkaar in contact komen want dit kan resulteren in beschadiging van de luidspreker en de versterker.

Aansluitingen

- Sluit de voor-, midden- en surroundluidsprekers (en de surround-achterluidspreker voor de NS-P276) met behulp van de bijgeleverde luidsprekerkabels op de luidspreker-uitgangsaansluitingen van de versterker aan.

• De bijgeleverde luidsprekerkabels zijn voorzien van labels met de aanduidingen FRONT L, FRONT R, CENTER, REAR L, REAR R (en REAR C voor de NS-P276). Sluit elke luidsprekerkabel op de bijbehorende luidspreker aan zoals aangegeven in de afbeelding op blz. 6.
• Let erop dat u de polariteiten (+, -) van de luidsprekers niet verwisselt. Als de luidspreker met omgekeerde polariteit wordt aangesloten, zal het geluid onnatuurlijk klinken en zijn er weinig bastonen.
• Bij de voor- en surroundluidsprekers moet de ene luidspreker op de linker aansluitingen (met het opschrift L) en de andere luidspreker op de rechter aansluitingen (met het opschrift R) worden aangesloten.

- Sluit de subwoofer op de lijnuitgang (tulpstekkerbus) aansluiting(en) van de versterker aan.

- Voor het aansluiten op een Yamaha DSP-versterker (of AV-receiver) verbindt u de SUBWOOFER (of LOW PASS enz.) aansluiting aan de achterkant van de DSP-versterker (of AV-receiver) met de INPUT aansluiting van de subwoofer.

Aansluiten van de componenten en de subwoofer op het lichtnet

Nadat alle luidsprekers en de subwoofer correct zijn aangesloten, kunt u de versterker, de andere audio/videoapparatuur en de subwoofer op een stopcontact aansluiten. Zorg dat de VOLUME regelaar van de subwoofer op 0 staat voordat u begint met het instellen van de luidsprekerbalans zoals beschreven op blz. 8.

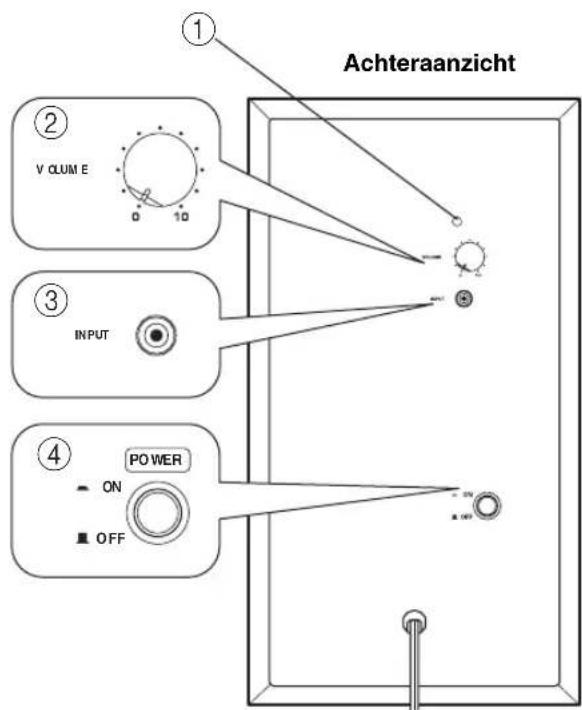

Achteraanzicht ① V OUM E 0 10 ② INPUT ③ POWER ON OFF ④

①Spanningsindicator

Licht GROEN op wanneer de POWER schakelaar ④ op ON wordt gezet; gaat uit wanneer de POWER schakelaar op ON wordt gezet.

②VOLUME regelaar

Voor het instellen van het volumeniveau. Draai de regelaar naar rechts om het volume te verhogen en naar links om het volume te verlagen.

③INPUT aansluiting

Dit is de ingangsaansluiting voor de lijnniveausignalen van de versterker.

④POWER schakelaar

Druk deze schakelaar in de ON stand om de subwoofer in te schakelen. Bij het inschakelen van de subwoofer licht de spanningsindicator ① op het achterpaneel groen op. Druk nog een keer op de schakelaar zodat deze in de OFF stand komt te staan om de subwoofer uit te schakelen.

Voorinstellen van het subwoofervolume

Voordat u de subwoofer gebruikt, dient u eerst de volumebalans tussen de subwoofer en de voorluidsprekers in te stellen zoals hieronder wordt beschreven.

1. Draai de VOLUME regelaar in de minimumstand (0).

2. Schakel alle andere apparatuur in.

3. Druk de POWER schakelaar in de ON stand. De spanningsindicator op het achterpaneel licht op.

4. Geef een bron weer die basgeluiden bevat. Stel het volume op de versterker op het gewenste luisterniveau in.

5. Draai langzaam aan de VOLUME regelaar om de balans in te stellen tussen de subwoofer en de andere luidsprekers. Gewoonlijk moet u de regelaar zodanig instellen dat de bassen wat duidelijker hoorbaar zijn dan wanneer de subwoofer niet wordt gebruikt.

6. Stel het volume van het volledige geluidssysteem in met de volumeregelaar op de versterker.

- Als u de voorluidsprekers (NX-E270) door andere luidsprekers vervangt, moet u de balans van de subwoofer en de surroundluidsprekers opnieuw instellen.

- Zie "Frequentieverloop" op blz. 11 voor verdere informatie betreffende het instellen van de VOLUME regelaar.

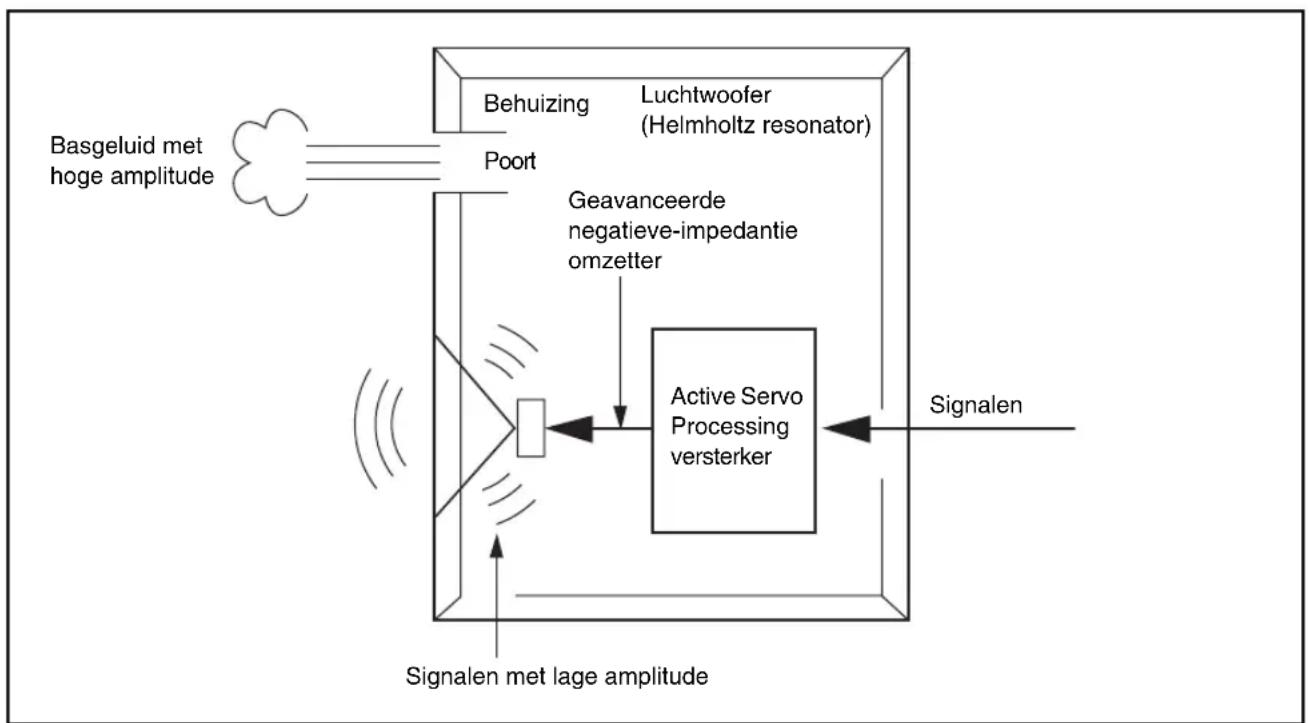

De theorie achter de Yamaha Active Servo technologie is gebaseerd op twee factoren: de Hemholtz resonator en negatieve-impedantie aandrijving. Active Servo Processing luidsprekers reproduceren de basfrequenties via een "luchtwoofer"; dit is een poort of opening in de ombouw van de luidspreker.

Deze opening wordt gebruikt in plaats van, en vervult de functies van, een woofer in een conventioneel luidsprekersysteem.

De signalen van lage amplitude binnen de luidsprekerbehuizing kunnen volgens de Helmholtz resonantie-theorie via deze opening worden uitgestuurd als golven met een hoge amplitude indien de grootte van de opening en het volume van de behuizing in proportie zijn tot een bepaalde verhouding. Om dit te verwezenlijken dienen de amplituden binnen de behuizing zowel nauwkeurig te zijn als voldoende krachtig, want deze amplituden moeten de “belasting” overkomen die gecreëerd wordt door de lucht in de behuizing.

Dit probleem wordt opgelost door een ontwerp waarbij de versterker speciale signalen toevoert. Als de elektrische resonantie van de spreekspoel tot nul gereduceerd kan worden, zal de beweging van de luidsprekereenheid lineair worden ten opzichte van de signaalspanning. Om dit mogelijk te maken, wordt in het systeem een speciale negatieve-impedantie uitgangsaandrijving versterker toegepast die zorgt voor subtractie van de uitgangsimpedantie van de versterker. Door toepassing van negatieve-impedantie aandrijvingscircuits kan de versterker nauwkeurige, lage-amplitude, laagfrequentiegolven genereren met superieure dempingseigenschappen.

Deze golven worden vervolgens via de opening in de luidsprekerbehuizing uitgestuurd. Het systeem kan door toepassing van de negatieve-impedantie uitgangsaandrijving versterker en een luidsprekerbehuizing met een Helmholtz resonator een zeer breed frequentiebereik weergeven met een uitzonderlijke geluidskwaliteit en lage vervorming. De hiervoor beschreven eigenschappen vormen in combinatie de fundamentele structuur van de conventionele Yamaha Active Servo technologie.

Onze nieuwe Active Servo technologie — de Geavanceerde Yamaha Active Servo technologie – maakt gebruik van geavanceerde negatieve-impedantie omzetter (ANIC) circuits, waarmee de conventionele negatieve-impedantie omzetter dynamisch kan variëren om een optimale waarde voor de luidsprekerimpedantie-variatie te selecteren. Met deze nieuwe ANIC circuits zorgt de Gevanceerde Yamaha Active Servo technologie voor een meer stabiele prestatie en een verbeterde geluidsdruk in vergelijking met de Yamaha Active Servo technologie, wat resulteert in een meer natuurlijke en dynamische weergave van de bassen.

Raadpleeg de onderstaande tabel als het apparaat niet juist werkt. Als het probleem niet in de tabel voorkomt, of als u het probleem niet kunt verhelpen met de gegeven oplossingen, moet u de stekker uit het stopcontact halen en contact opnemen met een officiële Yamaha-dealer of servicecentrum.

Probleem Oorzaak Oplossing
Geen geluid.	De luidsprekerkabels zijn niet stevig aangesloten.	Sluit de luidsprekerkabels goed aan.
Het geluidsniveau is te laag.	De luidsprekerkabels zijn niet juist aangesloten.	Sluit de luidsprekerkabels correct aan: L (links) naar L, R (rechts) naar R, “+” naar “+” en “-” naar “-”.

Alleen voor de subwoofer (SW-P270)

Probleem Oorzaak Oplossing
Er is geen stroom terwijl de POWER schakelaar in de ON stand staat.	De stekker is niet stevig in het stopcontact gestoken.	Zet de POWER schakelaar op OFF en steek dan de stekker stevig in het stopcontact.
Geen geluid.	De VOLUME regelaar staat op 0.	Draai de VOLUME regelaar naar rechts (in de richting van de klok).
	De Subwooferkabel zijn niet stevig aangesloten.	Sluit de Subwooferkabel goed aan.
Het geluidsniveau is te laag.	U geeft een geluidsbron weer met weinig bastonen.	Speel een geluidsbron die voldoende bassen bevat.
	Het geluidsniveau is verlaagd door het optreden van staande golven.	Zet de subwoofer op een andere plaats of creëer een onderbreking in het parallelle wandoppervlak door een boekenrek of ander groot voorwerp langs de wand te plaatsen.

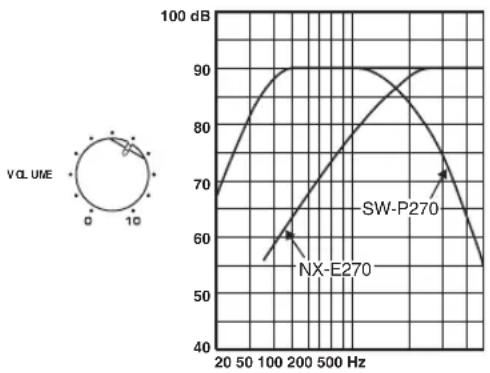

Frequentieverloop

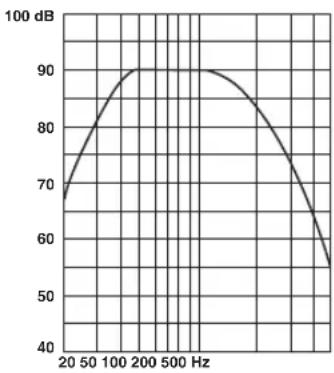

De onderstaande grafiek toont het frequentieverloop van de SW-P270 subwoofer.

NX-E270/NX-C270

Type......Breedbereik luidsprekersysteem met akoestische ophanging, Magnetisch afgeschermd

Bezetting

....8 cm woofer + 1,9 cm gebalanceerde koepelvormige tweeter ....5 cm breedbereik conusluidspreker x 2

Nominaal ingangsvermogen ....30 W

Maximaal ingangsvermogen

80 W 100 W

Impedantie 6 Ω

Frequentiebereik

De onderstaande grafiek toont het frequentieverloop van de SW-P270 subwoofer in combinatie met de NX-E270 luidsprekers.

SW-P270

Type...... Advanced YAMAHA Active Servo Technology, Magnetisch afgeschermd

Bezetting 16 cm conuswoofer

Uitgangsvermogen

50 W (100 Hz, 5 Ω bij THD=10 %)

Dynamisch uifgangsvermogen...... 30 Hz – 200 Hz

Ingangsimpedantie

...... INPUT (1P RCA tulpstekkerbus): 12 kΩ

......INPUT (1P RCA tulpstekkerbus): 100 mV (100 Hz, 5 Ω bij 50 W)

Stroomvoorziening

[Modellen voor de VS en Canada] .... 120 V wisselstroom, 60 Hz [Model voor Australië] .... 240 V wisselstroom, 50 Hz [Modellen voor Groot-Brittannië en Continentaal Europa] .... 230 V wisselstroom, 50 Hz [Modellen voor China, Korea, Azië en algemene modellen] .... 110-120/220-240 V wisselstroom, 50/60 Hz

Afmetingen (B x H x D)..... 200 mm x 365 mm x 370 mm

Gewicht.... 8,5 kg

Wijzigingen in ontwerp en technische gegevens voorbehouden.

YAMAHA
