Producttype	Center luidspreker
Merk	Loewe
Model	Satellite Centerspeaker Compose
Afmetingen (luidspreker zonder voet)	B 6,2 x H 15 x D 6,2 cm
Afmetingen van de voet (optioneel)	∅ 20 x H 100,5 cm
Gewicht (luidspreker zonder voet)	0,7 kg
Gewicht (met voet)	3,3 kg
Akoestische uitrusting	Breedband, papier membraan, ∅ 55 mm
Nominaal vermogen	30 W (sinus) / 45 W (max. muziek)
Geluidsdruk	86 dB (1 W/m)
Leveringsinhoud	1 satellietluidspreker, 1 luidsprekerkabel 6 m, 1 deksel, gebruiksaanwijzing, montage-instructies, wandbeugels
Optionele accessoires	Inbouwbekledingselementen (meerdere kleuren), voet
Onderhoud en reiniging	Alleen reinigen met een zachte, vochtige doek, zonder bijtende middelen
Veiligheid	Beschermen tegen vocht, schokken, magnetische velden, extreme temperaturen, apparaat niet openen
Afvalverwijdering	Niet bij het huishoudelijk afval gooien. Inleveren bij het milieupark of bij de verkoper (conformiteit AEEA)
Beoogd gebruik	Weergave van geluidssignalen in een huishoudelijke omgeving

Veelgestelde vragen - Satellite Centerspeaker Compose LOEWE

Waar plaats ik de center luidspreker?

De center luidspreker moet in de directe nabijheid van het scherm worden geplaatst, op de juiste hoogte. Gebruik de meegeleverde wandbeugel of de optionele voet, of plaats hem op een meubel.

Hoe sluit ik de center luidspreker aan op de subwoofer?

Steek de luidsprekerkabel in het gat van het deksel. Verbind de zwart gemarkeerde draad met de zwarte aansluiting van de subwoofer en met de zwarte aansluiting van de luidspreker. De niet-gemarkeerde draden worden aangesloten op de rode aansluitingen.

Welk type kabel gebruik ik voor de aansluiting?

De meegeleverde kabel is een luidsprekerkabel van 6 meter. Een draad is zwart gemarkeerd om de polariteit te identificeren.

Kan ik deze luidspreker met elke televisie gebruiken?

De luidspreker is ontworpen voor gebruik met een Loewe Individual Sound System subwoofer. De aansluiting op een Loewe Flat-TV gebeurt via een specifieke adapterkabel.

Hoe reinig ik de luidspreker?

Gebruik een zachte, vochtige en schone doek, zonder bijtende reinigingsmiddelen. Gebruik nooit oplosmiddelen of schurende reinigers.

Welke veiligheidsmaatregelen moet ik nemen?

Schakel de installatie altijd uit voordat u kabels aansluit of loskoppelt. Bescherm het apparaat tegen vocht, schokken, magnetische velden, extreme temperaturen en open het nooit. Plaats er geen met vloeistof gevulde voorwerpen of brandende kaarsen op.

Hoe verwijder ik het apparaat aan het einde van zijn levensduur?

Gooi het niet bij het huishoudelijk afval. Volgens de AEEA-richtlijn kunt u het gratis inleveren bij een milieupark of bij uw gespecialiseerde verkoper bij aankoop van een nieuw soortgelijk apparaat.

Welke bekledingsaccessoires zijn beschikbaar?

Inbouwbekledingselementen zijn verkrijgbaar in meerdere kleuren: alugrijs, appelgroen, ebben, licht eiken, oranje, palissander, robijn, zwart, spiegel. Let op: de houten versies kunnen verkleuren in de zon.

Wat is het vermogen van de luidspreker?

Het nominaal vermogen is 30 W sinus en 45 W maximale muziek. De geluidsdruk is 86 dB bij 1 W/m.

Kan ik de luidspreker aan de muur monteren?

Ja, de luidspreker wordt geleverd met wandbeugels. Volg de meegeleverde montage-instructies. U kunt ook een optionele voet gebruiken.

GEBRUIKSAANWIJZING Satellite Centerspeaker Compose LOEWE

Inhoud van de levering 33

Accessoires

33

Hartelijk welkom 34

Afvalverwijdering

Doos en ander verpakkingsmateriaal 34

Het toestel 34

Reinigen

Veiligheidsvoorschriften

34

Installatie

Centerluidspreker

Voorstel voor opstelling 35

35

Aansluiten

Bekabeling Loewe Flat-TV (vanaf L2700) – Individual Sound 36

De luidspreker op de subwoofer aansluiten 38

Ingebruikname en bediening 38

Inhoud van de levering

Satellite Centerspeaker I Compose, bestelnr. 66201-10

• 1x Satellite Centerspeaker I Compose
• 1x Luidsprekerkabel 6m
• 1x Luidsprekerafdekking
- Gebruiksaanwijzing
- Montage-instructies
- Wandhouder

Accessoires

Inlegwerk	Satelliet
Alu-zilver	Bestelnr.	89645R80
Appelgroen	Bestelnr.	89645G80
Ebbenhout	Bestelnr.	89645A80
Lichte eik	Bestelnr. 89645H80
Oranje	Bestelnr. 89645J80
Palissander	Bestelnr. 89645C80
Robijnroot	Bestelnr. 89645N80
Zwart	Bestelnr. 89645W80
Spiegel	Bestelnr. 89645Q80

Het houten inlegwerk is een natuurproduct. Het kan geringe kleurveranderingen ondergaan onder invloed van UV-licht (felle zonnestralen).

Hartelijk welkom

Afvalverwijdering

Doos en ander verpakkingsmateriaal

U hebt gekozen voor een technisch hoogwaardig en duurzaam product. Voor het als afval verwerken van de verpakking betaalden wij een afvalverwerkingsbijdrage, zoals voorgeschreven door de nationale wetgeving. Desondanks adviseren wij u de originele doos en het overige verpakkingsmateriaal goed te bewaren, zodat u de apparatuur indien nodig optimaal beschermd kunt transporteren.

Het toestel

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terug-name, behandeling en verwerking van gebruikte elektronische toestellen.

Oude elektronische toestellen moeten dan ook afzonderlijk als afval worden verwerkt. Gelieve dit toestel bij het gewone huisvuil te zetten! U kunt afgedankte toestellen gratis afgeven op speciaal daarvoor ingerichte terugnameplaatsen, of in een speciaalzaak, wanneer u een gelijkardig nieuw toestel koopt. Verdere bijzonderheden over de terugname (ook voor niet-EUlanden) vindt u bij uw plaatselijke overheid.

Reinigen

Reinig uw Luidsprekersysteem uitsluitend met een lichtjes bevochtigde, zachte en schone doek (gebruik geen bijtende of schurende reinigingsmiddelen).

Veiligheidsvoorschriften

Met het oog op uw eigen veiligheid en om schade aan uw installatie te voorkomen, is het van belang dat u de onderstaande veiligheidsinstructies leest en in acht neemt:

• Uw Luidsprekersysteem is uitsluitend bestemd voor de weergave van geluidssignalen.
• U dient uw installatie (Luidsprekersysteem, Auro, tv-toestel en eventuele andere aangesloten componenten) beslist uit te schakelen alvorens andere apparatuur of luidsprekers aan te sluiten of te verwijderen.

Bescherm uw Luidsprekersysteem tegen ...

• water en vocht
• schokken en mechanische belasting
• magnetische en elektrische velden
• hogere elektrische vermogens dan aangegeven
• kou, hitte, direct zonlicht en grote temperatuurschommelingen
• stof
  • ventilatiebelemmerende afdekkingen
• ingrepen aan de binnenkant van het apparaat
• Zet geen met vloeistof gevulde gebruiksvoorwerpen of brandende kaarsen op het tv-toestel.

Uw Luidsprekersysteem werd uitsluitend gebouwd voor privé-gebruik in een huiselijke kring. De garantie is beperkt tot dit reglementaire gebruik.

WAARSCHUWING: OM HET RISICO OP ELEKTRISCHE SCHOKKEN UIT TE SLUITEN, MAG U DE BEHUIZING (OF DE ACHTERKANT VAN HET TOESTEL) NOOIT VERWIJDEREN. IN HET APPARAAT ZITTEN GEEN ONDERDELEN DIE DOOR DE GEBRUIKER MOETEN WORDEN ONDERHOUDEN. ALLE REPARATIES DIENEN DOOR BEVOEGDE LOEWE-REPARATEURS UITGEVOERD TE WORDEN.

Als u uw Luidsprekersysteem toestel vanuit een koude omgeving overbrengt naar een warme omgeving, wacht dan in verband met mogelijke condensvorming nog ca. een uur met het inschakelen van het toestel. Schakel het pas in wanneer het de kamertemperatuur heeft bereikt. Zo voorkomt u ernstige schade aan de componenten.

Installatie

Centerluidspreker

De centerluidspreker moet in de onmiddellijke nabijheid van het scherm worden geplaatst.

Maak gebruik van de als accessoire leverbare staander of de bijgeleverde wandhouder of plaats de luidsprekers op de vereiste hoogte op of in een meubel of rek.

Cient u de afstand en het niveau van de luidsprekers te corrigeren via het luidsprekerconti guratiemenu van de preceiver of de AV-receiver.

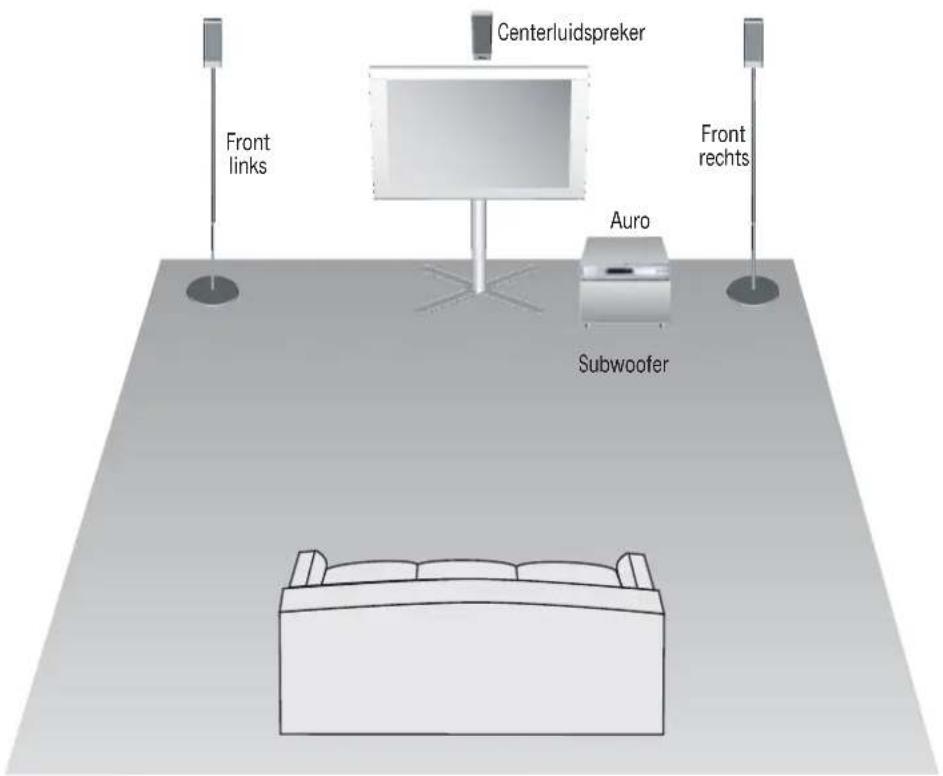

Voorstel voor opstelling

Aansluiten

Bekabeling Loewe Flat-TV (vanaf L2700) – Individual Sound

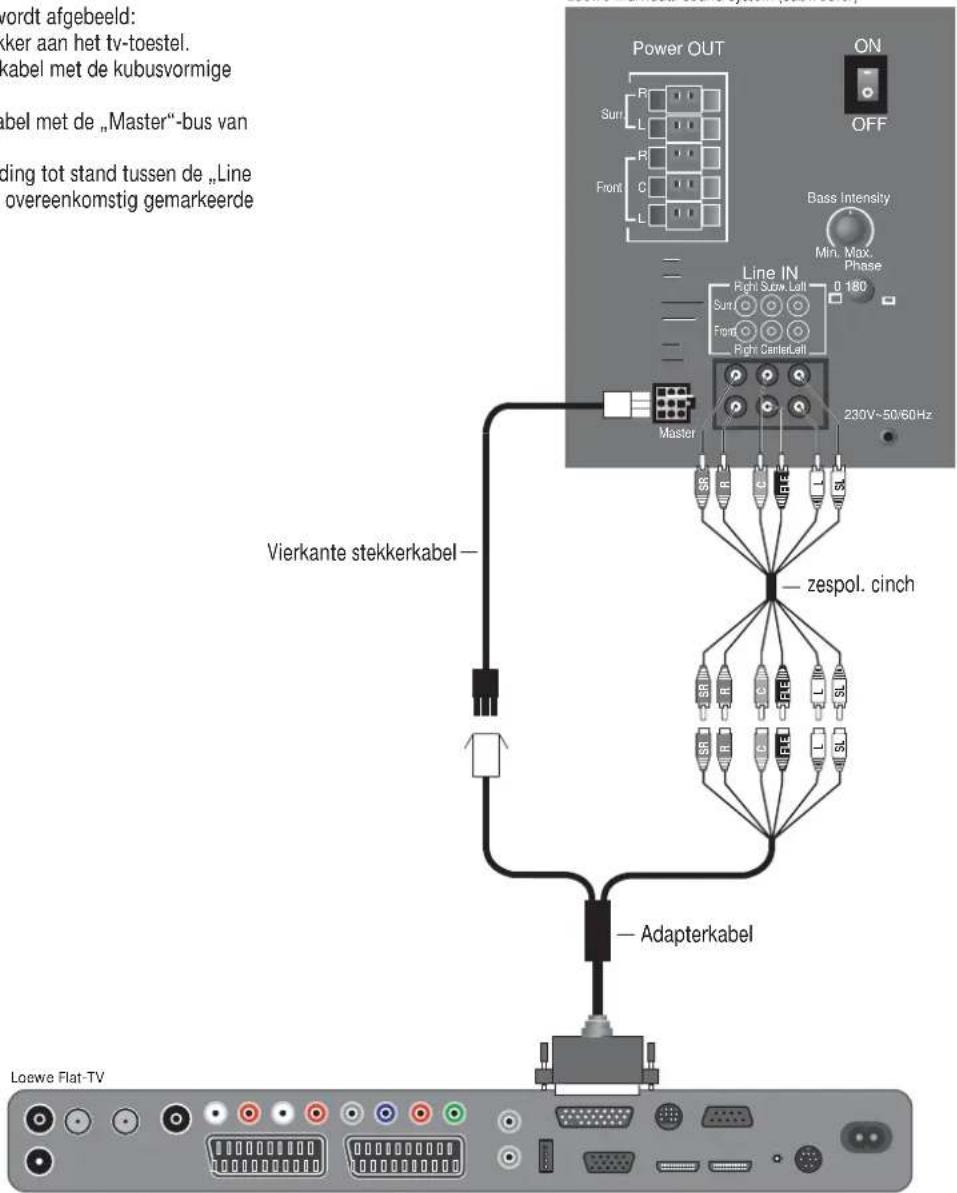

Breng de kabelverbindingen tot stand zoals hier wordt afgebeeld:

• Bevestig de adapterkabel met de 25-polige stekker aan het tv-toestel.
• Verbind de zwarte stekker van de kubusstekkerkabel met de kubusvormige bus van de adapterkabel.
• Verbind de witte stekker van de kubusstekkerkabel met de „Master“-bus van het Individual Sound System.
• Breng met de zespolige Cinch-kabel een verbinding tot stand tussen de „Line IN“-bus van het Individual Sound System en de overeenkomstig gemarkeerde koppelingen van de adapterkabel.

Loewe Individual Sound System (Subwoofer)

Aansluiten

Breng de kabelverbindingen tot stand zoals hierboven staat afgebeeld:

• Sluit de Auro aan op de AV2-ingang van het Loewe Flat-tv-toestel.
• Gebruik daarvoor beslist een Euro-AV-kabel, waarvan alle contacten bezet en aangesloten zijn.
• Aan de zijkant van de Cinch-kabelstekkers bevinden zich letters. grijze stekker: "C" voor centerkanaal; zwarte stekker: "LFE" voor subwoofer; rode stekker: "FR" voor front rechts en "SR" voor surround rechts; witte stekker: "FL" voor front links en "SL" voor surround links.

• Tweeaderige (dunne) kabel met vierkante stekker van Auro in de aansluiting "Master" op Individual Sound (het uiteinde van de kabel met knikbeveiliging) met Auro verbinden. De vierkante stekkers worden door een veerslotje vastgezet in de aansluiting. Om de vierkante stekker weer te verwijderen dient u het veerslotje in te drukken.

• Om het geluid van het tv-toestel via Auro/Individual Sound weer te geven, verbindt u de digitale geluidsuitgang van het tv-toestel "AUDIO DIGITAL OUT" met de "DIGITAL IN"-ingang van Auro met behulp van een cinchkabel.

• Alvorens u de L-link-verbinding tot stand brengt, dienen Auro en het tv-toestel zonder spanning te zijn. Anders worden deze apparaten na het inschakelen niet gevonden.

Aansluiten

De luidspreker op de subwoofer aansluiten

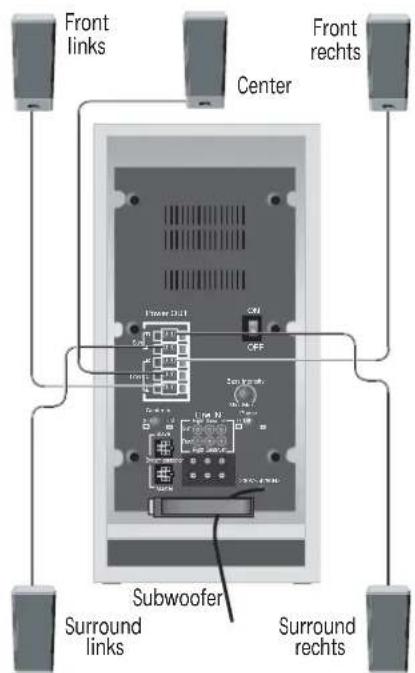

Steek de luidsprekerkabel door het gat in de bijgeleverde luidsprekerafdekking (A). Eén van beide draden van de luidsprekerkabel (C) werd gemarkeerd met een zwart lijntje. Verbind deze zwart gemarkeerde draden met de zwarte klemdraadhouder van de subwoofer (aansluitschema zie afbeelding rechts) en de zwarte klemdraadhouder van de satellietluidspreker. De niet gemarkeerde draden verbindt u met de rode klemdraadhouders. Druk de afdekking (A) opnieuw op de satellietluidspreker.

Telkens één van beide draden van de luidsprekerkabel (C) werd gemarkeerd met een zwart lijntje. Stel de luidsprekers op zoals beschreven op pagina 35 of monteer de satellietluidspreker met de wandhouder of op de optionele staander, zoals beschreven in de bijgeleverde montagehandleiding. Alvorens u van start gaat met de ingebruikname en bediening, dient u na te gaan of alle kabels correct werden aangesloten.

Ingebruikname en bediening

Schakelaar niet ingedrukt = center via satellietluidspreker.

Technische gegevens

Afmetingen satellietluidspreker in cm

Luidspreker B 6,2 H 15 x D 6,2

Stand ∅ 20 x H 100,5

Gewicht centerluidspreker in kg

zonder standaard 0,7

met standaard 3,3

Uitrusting 2x breedband, papieren membraan, ∅ 55mm

Belastbaarheid 30W (sinus) /45W (max. muziek)

Impedantie

Transmissiebereik 150 Hz–20 kHz ± 3dB

Schalldruck

8

86

Service

A

Loewe Austria GmbH

Parkring 10

2160 Antwerpen, België

Tel. +32 - 3 - 2 70 99 30

Fax +32 - 3 - 2 71 01 08

Email [e-mail]

CH

Telion AG
