MANUALE UTENTE Satellite Centerspeaker Compose LOEWE

Volume di fornitura 21

Accessori

21

Benvenuti

Smaltimento

Imballo e scatola 22

L'apparecchio

Pulizia

Per la vostra sicurezza 22

22

22

22

22

Installazione

Altoparlante Centro 23

Suggerimento per l'installazione 23

23

Collegamento

Cablaggio TV Flat-Loewe (da L2700) – Individual Sound 24

Cablaggio TV Flat-Loewe – Auro – Individual Sound 25

Collegamento degli altoparlanti al subwoofer 26

Messa in funzione e comando 26

Selezione del segnale Center del subwoofer 26

Dati tecnici 26

24

Volume di fornitura

Satellite Centerspeaker I Compose, codice d'ordine 66201-10

• Satellite Centerspeaker I Compose
• 1x Cavo altoparlante 6m
• 1x Copertura degli altoparlanti
- Istruzioni per l'uso
- Istruzioni di montaggio
- Supporto a parete

Accessori

Intarsi Satellit

Grigio alluminio Codice d'ordine 89645R80

Verde mela Codice d'ordine 89645G80

Ebano Codice d'ordine 89645A80

Ghianda, chiaro Codice d'ordine 89645H80

Arancio Codice d'ordine 89645J80

Palissandro Codice d'ordine 89645C80

Rosso rubino Codice d'ordine 89645N80

Nero Codice d'ordine 89645W80

Specchio Codice d'ordine 89645Q80

Gli intarsi in legno sono un prodotto naturale. I raggi UV (la forte irradiazione solare) possono provocare delle leggere alterazioni di colore.

Benvenuti

Smaltimento

Imballo e scatola

Lei ha scelto un prodotto tecnico di alto valore destinato a durare a lungo. Per lo smaltimento dell'imballo abbiamo concordato un compenso, come previsto dalle ordinanze nazionali in materia, per ditte incaricate del recupero che passeranno a ritirare i materiali di imballaggio presso i nostri rivenditori. Consigliamo comunque di conservare la scatola e l'imballo originali in modo che, all'occorrenza, l'apparecchio possa essere trasportato con un'adeguata protezione.

L'apparecchio

INFORMAZIONE AGLI UTENTI: ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rie uti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifi uti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Pulizia

Pulire il sistema di altoparlanti utilizzando unicamente un panno umido, morbidò e pulito (senza detergenti aggressivi).

Per la vostra sicurezza

Per la vostra sicurezza e per evitare inutili danni all'apparecchio, leggere e rispettare le seguenti norme di sicurezza.

• Il vostro sistema di altoparlanti è destinato esclusivamente alla riproduzione di segnali audio.
• Prima di collegare o di disconnettere altri apparecchi o altoparlanti, spegnere sempre l'impianto (sistema altoparlanti, Auro, apparecchio TV ed eventualmente altri componenti collegati).

Proteggere il proprio sistema di altoparlanti da...

• acqua e umidità
  • colpi e sollecitazioni meccaniche
  • campi magnetici ed elettrici
• valori di potenza elettrica più elevati di quanto indicato
• freddo, calore, radiazione solare diretta e forti oscillazioni termiche
• polvere
• ostruzioni delle aperture di ventilazione
  • manomissioni all'interno dell'apparecchio
  • non appoggiare sull'apparecchio oggetti contenenti liquidi o candele accese.

Il sistema di altoparlanti è stato costruito esclusivamente per l'uso personale nell'ambito domestico. Le condizioni di garanzia presuppongono un uso conforme alle disposizioni.

AVVERTIMENTO: PER ESCLUDERE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE LA COPERTURA (O IL RETRO DELL'APPARECCHIO). ALL'INTERNO NON CI SONO COMPONENTI CHE POSSONO ESSERE RIPARATI DALL'UTENTE. AFFIDARE GLI INTERVENTI DI RIPARAZIONE ESCLUSIVAMENTE AL PERSONALE QUALIFICATO LOEWE.

In caso di spostamento del sistema di altoparlanti da un ambiente freddo ad uno riscaldato, lasciare l'apparecchio spento per circa un'ora, in quanto potrebbe essersi formata della condensa. Procedere all'accensione soltanto quando l'apparecchio ha raggiunto la temperatura ambiente. In questo modo si prevengono seri danni ai componenti.

Installazione

Altoparlante Centro

L'altoparlante Center deve essere collocato nelle immediate vicinanze dello schermo.

Utilizzare il supporto a pavimento disponibile come accessorio o il supporto a parete in dotazione e posizionare l'altoparlante ad un'altezza adeguata su un mobile o su uno scaffale.

Correggere la distanza e l'orientamento degli altoparlanti tramite il menu di conti gurazione degli altoparlanti del Preceiver o del ricevitore AV.

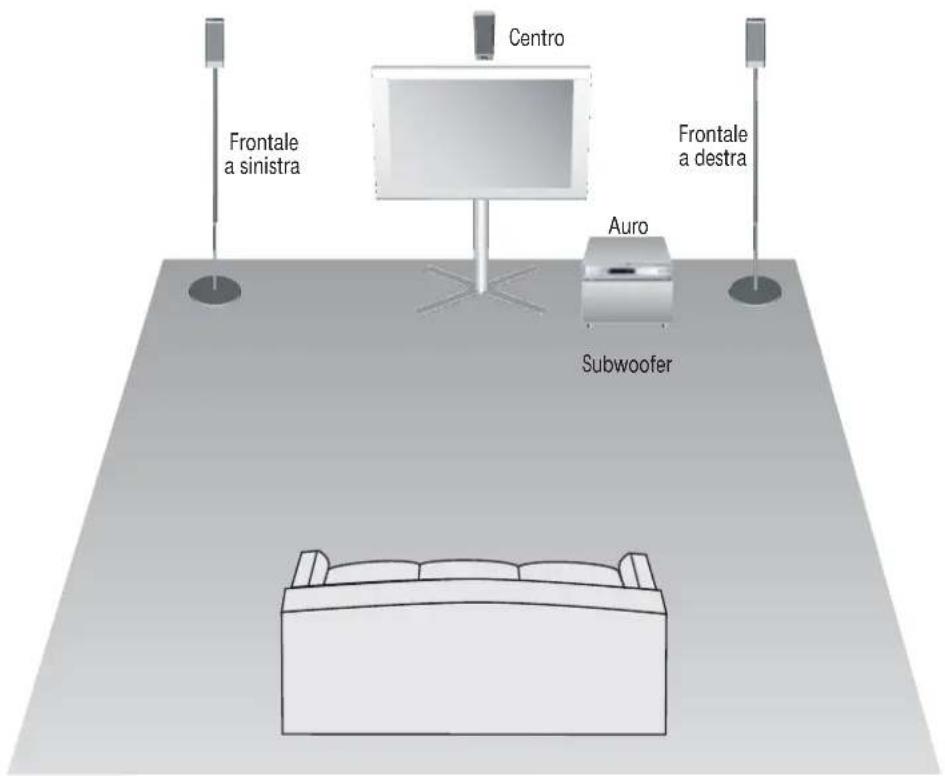

Suggerimento per l'installazione

Centro Frontale a sinistra Frontale a destra Auro Subwoofer

Collegamento

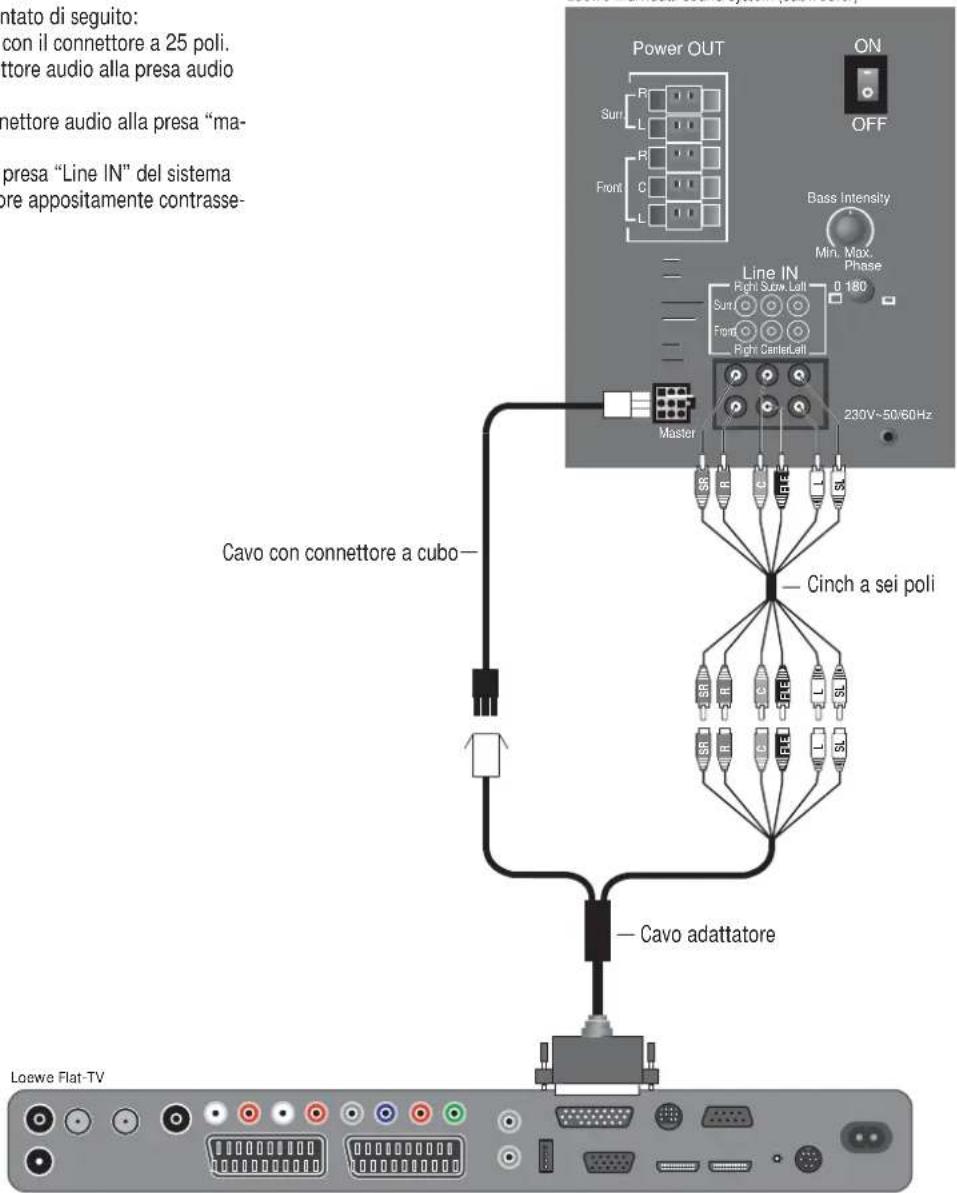

Cablaggio TV Flat-Loewe (da L2700) – Individual Sound

Effettuare il collegamento dei cavi come rappresentato di seguito:

• Montare sull'apparecchio TV il cavo adattatore con il connettore a 25 poli.
• Collegare il connettore nero del cavo del connettore audio alla presa audio del cavo adattatore.
• Collegare il connettore bianco del cavo del connettore audio alla presa "master" del sistema Individual Sound.
• Utilizzando il cavo Cinch a sei poli, collegare la presa "Line IN" del sistema Individual Sound agli attacchi del cavo adattatore appositamente contrassegnati.

Loewe Individual Sound System (Subwoofer)

ntato di seguito: con il connettore a 25 poli. tottore audio alla presa audio nettore audio alla presa "ma- presa "Line IN" del sistema ore appositamente contrasse- Power OUT ON OFF Bass Intensity Min. Max. Phase Line IN Right Subw. Cell 0 180 Front Right CarterCell 230V~50/60Hz Master Cavo con connettore a cubo— Cinch a sei poli Cavo adattatore Loewe Flat-TV

Collegamento

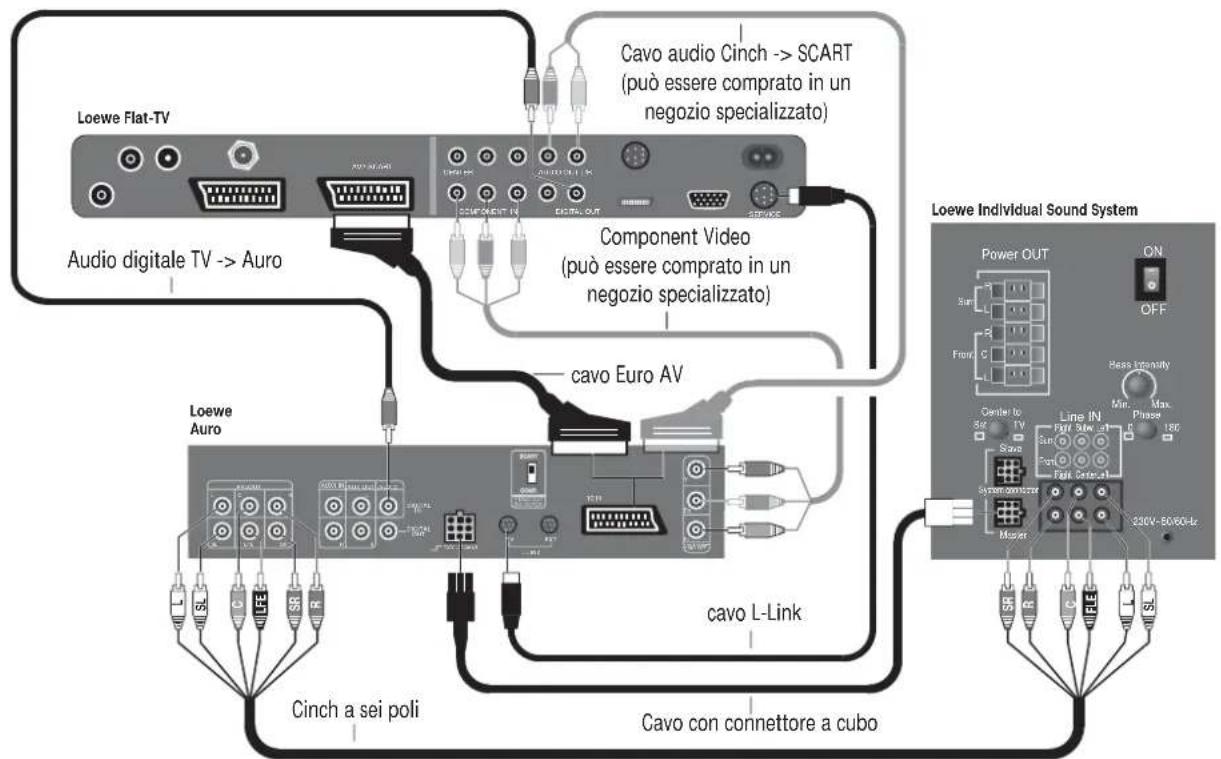

Cablaggio TV Flat-Loewe – Auro – Individual Sound

Loewe Flat-TV Audio digitale TV -> Auro Cavo audio Cinch -> SCART (può essere comprato in un negozio specializzato) Component Video (può essere comprato in un negozio specializzato) cavo Euro AV Loewe Auro Cinch a sei poli cavo L-Link Cavo con connettore a cubo Loewe Individual Sound System Power OUT ON OFF Center to Sca TV TV Sca Line IN Sun Port Fisk Center 230V-50/60-Lr Maser SR CC FLE L SL

Effettuare il cablaggio come rappresentato sopra:

• Collegare Auro alla presa AV2 dell'apparecchio TV Flat Loewe.
• Utilizzare solo un cavo Euro AV, i cui contatti siano tutti predisposti e collegati.
• Sul lato dei connettori del cavo Cinch a sei poli sono stampate delle lettere: connettore grigio: "C" per canale Center; connettore nero: "LFE" per subwoofer; connettori rossi: "FR" per frontale a destra o "SR" per surround a destra; connettori bianchi: "FL" per frontale a sinistra o "SL" per surround a sinistra.

• Collegare ad Auro il cavo con presa audio a due fili (sottile), da Auro verso la presa "Master" di Individual Sound (il lato del cavo dotato di protezione antipiega). I connettori audio vengono fissati alla presa mediante un dente d'incastro.

• Per sülare i connettori audio, è prima necessario spingere verso il basso il dente d'incastro.

• Per riprodurre l'audio dell'apparecchio TV tramite Auro/Individual Sound, collegare l'uscita dell'audio digitale dell'apparecchio TV "AUDIO DIGITAL OUT" all'ingresso "DIGITAL IN" di Auro, utilizzando un cavo Cinch.
• Prima di effettuare il collegamento L-Link, è necessario che Auro e l'apparecchio TV siano esenti da tensione, altrimenti viene a mancare il riconoscimento reciproco degli apparecchi all'accensione.

Collegamento

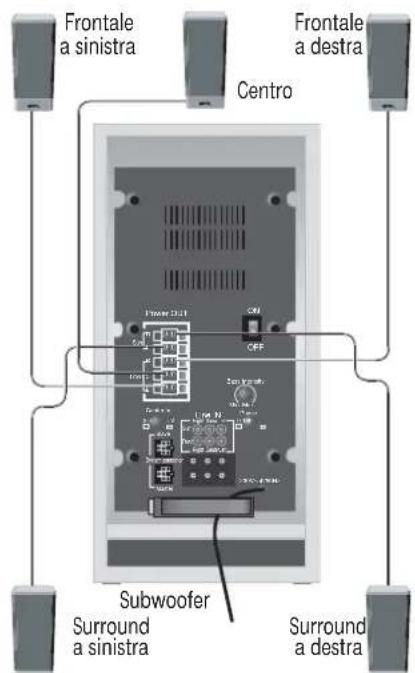

Collegamento degli altoparlanti al subwoofer

Far passare il cavo dell'altoparlante attraverso il foro della copertura altoparlante in dotazione (A). Uno dei due fili del cavo dell'altoparlante (C) è marcato in nero. Collegare l'anima segnata con il nero rispettivamente al morsetto nero del subwoofer (Lo schema di collegamento è illustrato nella figura a destra) ed al morsetto nero (B) dell'altoparlante. Le anime non segnate vanno collegate con i morsetti rossi. Riapplicare la copertura (A) sull'altoparlante satellitare.

Altoparlanti satellitari B C A

Frontale a sinistra Frontale a destra Centro Subwoofer Surround a sinistra Surround a destra

Installare gli altoparlanti come illustrato alle pagg. 23 o montare l'altoparlante satellitare alla parete con l'apposito supporto o sullo stand opzionale, come descritto nelle istruzioni di montaggio allegate. Prima di procedere con la messa in funzione e con le impostazioni, assicurarsi che tutti i cavi siano collegati correttamente.

Messa in funzione e comando

Selezione del segnale Center del subwoofer

Interruttore non premuto = riproduzione Center attraverso altoparlante satellitare.

Dati tecnici

Dimensioni altoparlanti satellitari in cm

Altoparlanti L 6,2 H 15 x P 6,2

Supporto ∅ 20 x H 100,5

Peso altoparlanti satellitari in kg

senza supporto 0,7

con supporto 3,3

Dotazione N. 2 banda larga, membrana di carta, ∅ 55mm

Portata 30W (Sinus) / 45W (max. musica)

Impedanza

8

Banda di trasmissione 150 Hz–20 kHz ± 3dB

Pressione acustica 86 dB (1w/m)

Dichiarazione del costruttore

Questo apparecchio è fabbricato nella UE nel rispetto delle disposizioni del D.M. 26 marzo 1992 ed è in particolare conforme alle prescrizioni dell'art. 1 dello stesso D.M.

Questo apparecchio è conforme all'art. 2 comma 1 D.M. 28.08.95 N. 548.

Fabbricatore: Distributore:

Made in Germany

Loewe Opta GmbH Loewe Italiana SRL

Industriestr. 11 Largo del Perlar, 12

D-96317 Kronach I-37135 Verona (VR)
