MANUAL DE USUARIO Satellite Centerspeaker Compose LOEWE

Volumen de suministro 27

Accesorios 27

Bienvenido 28

Eliminación 28

Embalaje y cartón 28

El dispositivo 28

Limpieza 28

Por su seguridad 28

Colocación 29

Altavoz central 29

Propuesta de colocación para una solución 29

Conexión 30

Cableado de televisor de Loewe (a partir de L2700) – Individual Sound 30

Cableado de televisor plano de Loewe — Auro — Individual Sound 31

Conexión de los altavoz al Subwoofer 32

Puesta en funcionamiento y manejo 32

Datos técnicos 32

Volumen de suministro

Satellite Centerspeaker I Compose, nº de pedido 66201-10

• 1x Satellite Centerspeaker I Compose
• 1x Cables para los altavoces 6m
• 1x Cubierta para los altavoces
- Manual de instrucciones
- Instrucciones de montaje
- Soportes de pared

Accesorios

Piezas decorativas Satellit

Plateado N° de pedido 89645R80

Verde manzana N° de pedido 89645G80

Ébano N° de pedido 89645A80

Encina claro N° de pedido 89645H80

Naranja N° de pedido 89645J80

Palisandro N° de pedido 89645C80

Rojo rubí N° de pedido 89645N80

Negro N° de pedido 89645W80

Espejo N° de pedido 89645Q80

Las piezas decorativas de madera son un producto natural. Los rayos ultravioleta (exposición solar intensa) pueden provocar leves alteraciones del color.

Bienvenido

Eliminación

Embalaje y cartón

Usted ha decidido adquirir un producto de alta calidad técnica y de larga duración. Para la eliminación del embalaje, de acuerdo con las legislaciones nacionales, diversas empresas se encargarán de recoger el embalaje en la sede de nuestros distribuidores. Sin embargo, es recomendable conservar el embalaje original en buen estado y guardarlo, con el fin de poder transportar el aparato con una protección óptima cuando fuese necesario.

El dispositivo

Atención: La Directiva europea 2002/96/CE regula la retirada, el tratamiento y el aprovechamiento de los aparatos electrónicos usados. Por ello, los aparatos electrónicos usados deben desecharse por separado.

Le rogamos no deposite este aparato en la basura doméstica corriente. Puede depositar su aparato usado de forma gratuita en los puntos de recogida autorizados o bien entregarlo en su comercio especializado al comprar un nuevo aparato similar. Para más detalles sobre la recogida (también en el caso de países no pertenecientes a la UE), consulte a las autoridades locales..

Limpieza

Para la limpieza del sistema de altavoces Individual Sound utilice solamente con un paño húmedo, suave y limpio (sin emplear limpiadores agresivos).

Por su seguridad

Por su propia seguridad y para evitar daños innecesarios en su aparato, deberá leer y respetar las siguientes instrucciones de seguridad:

• El sistema de altavoces ha sido diseñado exclusivamente para la reproducción de señales de audio.
• Apague sin falta el equipo (sistema de altavoces, Auro, televisor y el resto de componentes que pudieran estar conectados) antes de conectar o retirar otros aparatos o altavoces.

Proteja su sistema de altavoces de ...

• agua y humedad
  • golpes y cargas mecánicas
• campos magnéticos y eléctricos
  • voltajes superiores a los indicados
• frío, calor, radiación solar directa y fuertes
• cambios de temperatura
• polvo
• tapas que impidan la entrada de aire
• manipulaciones en el interior del aparato
• No coloque ningún objeto que contenga líquido ni velas encendidas sobre el televisor.

El sistema de altavoces ha sido creado exclusivamente para el uso doméstico. Las prestaciones de garantía solamente cubren este uso previsto.

ADVERTENCIA: CON EL FIN DE EVITAR UNA POSIBLE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O EL PANEL POSTERIOR DEL APARATO). EN EL INTERIOR DE LA CARCASA NO SE ENCUENTRAN PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. LOS TRABAJOS DE REPARACIÓN DEBEN ENCARGARSE ÚNICAMENTE A UN COMERCIANTE ESPECIALIZADO DE LOEWE.

Si ha trasladado el sistema de altavoces de un ambiente frío a uno caliente, no lo encienda durante aprox. una hora, ya que, en caso contrario, podría condensarse la humedad. Enciéndalo solamente cuando éste haya alcanzado la temperatura ambiente. De este modo, evitará graves daños en los componentes.

Colocación

Altavoz central

El altavoz central debe colocarse cerca de la pantalla.

Utilice como accesorio el soporte de pie suministrable o el soporte de pared adjunto, o bien coloque los altavoces a la altura correspondiente en muebles o estanterías.

Corrija la distancia y el nivel de los altavoces mediante el menú de configuración de los altavoces en el Preceiver o, en su caso, en el receptor AV.

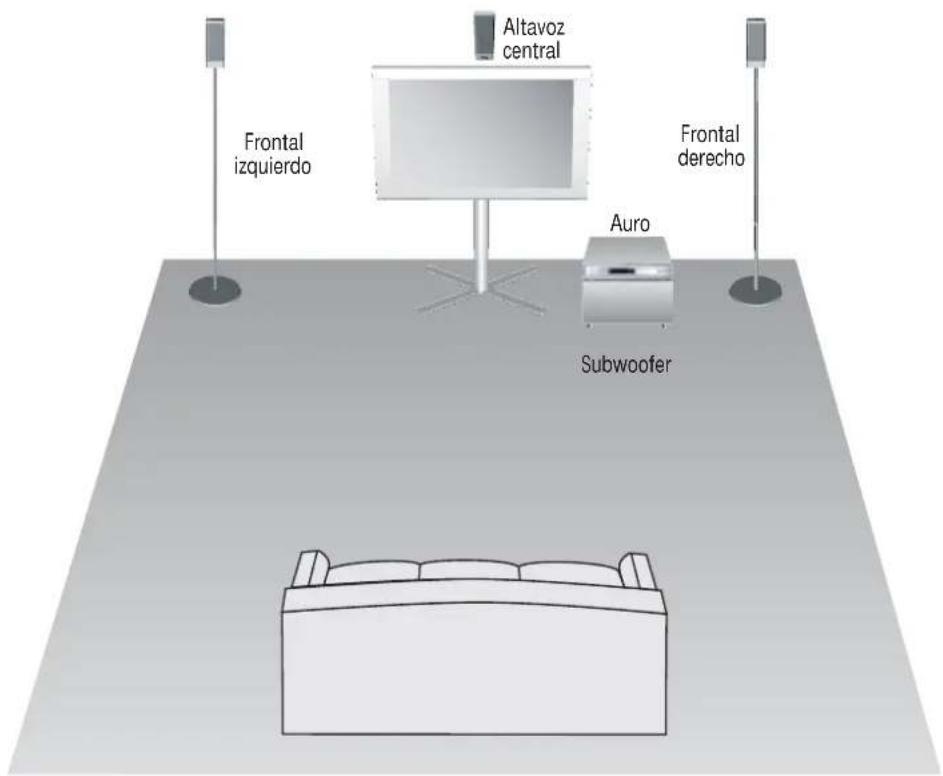

Propuesta de colocación para una solución

Altavoz central Frontal izquierdo Frontal derecho Auro Subwoofer

Conexión

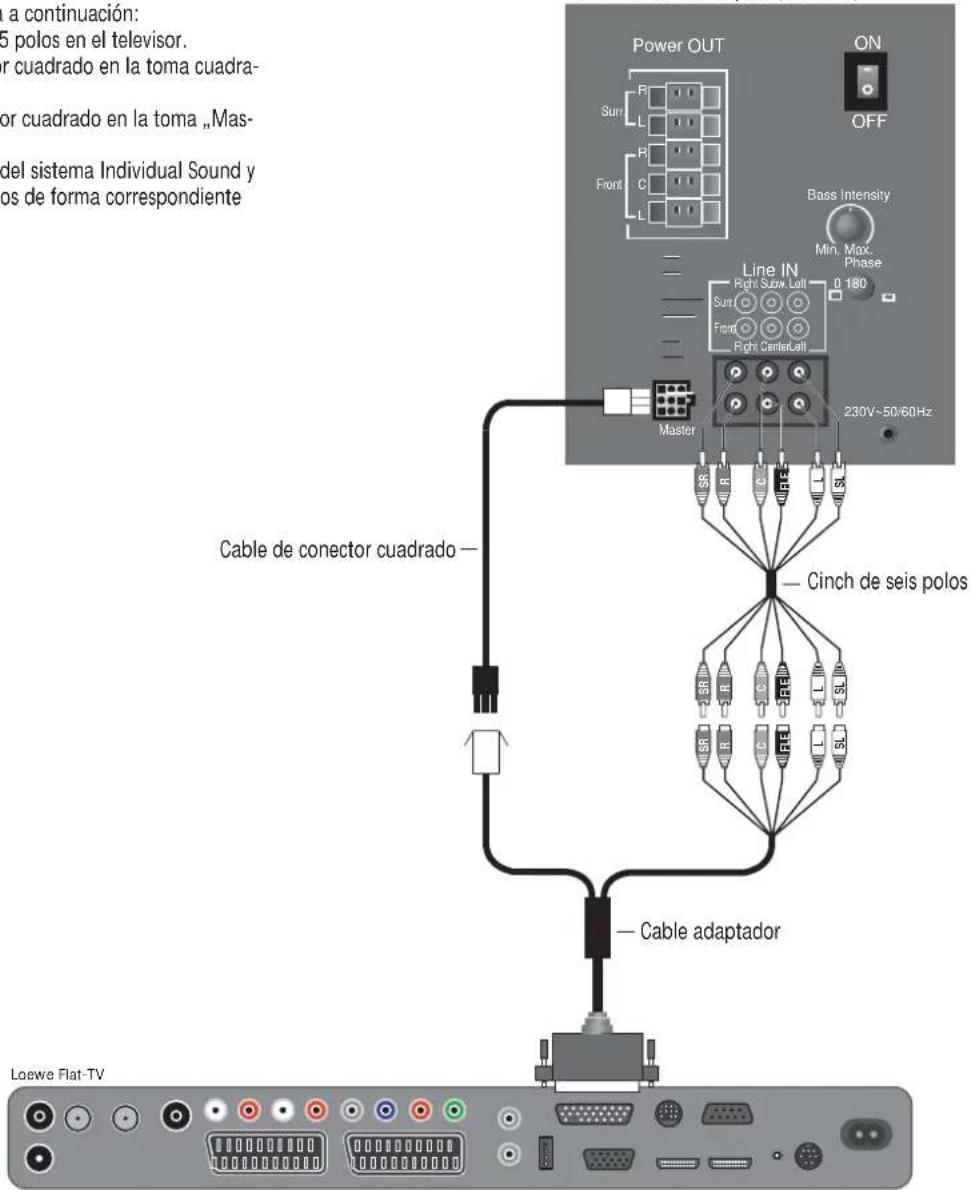

Cableado de televisor de Loewe (a partir de L2700) – Individual Sound

Realice las conexiones de cables como se muestra a continuación:

• Monte el cable adaptador con el conector de 25 polos en el televisor.
• Enchufe el conector negro del cable de conector cuadrado en la toma cuadra-da del cable adaptador.
• Enchufe el conector blanco del cable de conector cuadrado en la toma „Master“ del sistema Individual Sound.
• Establezca la conexión entre la toma „Line IN“ del sistema Individual Sound y los acoplamientos del cable adaptador señalados de forma correspondiente con el cable Cinch de seis polos.

Loewe Individual Sound System (Subwoofer)

a continuación: 5 polos en el televisor. or cuadrado en la toma cuadra- or cuadrado en la toma „Mas- del sistema Individual Sound y los de forma correspondiente Power OUT ON OFF R Surr L R Front C L Line IN Right Screw Lall 0 180 Front Right Center Lall 230V~50/60Hz Master Min. Max. Phase Bass Intensity Cable de conector cuadrado — Cinch de seis polos Cable adaptador Loewe Flat-TV

Conexión

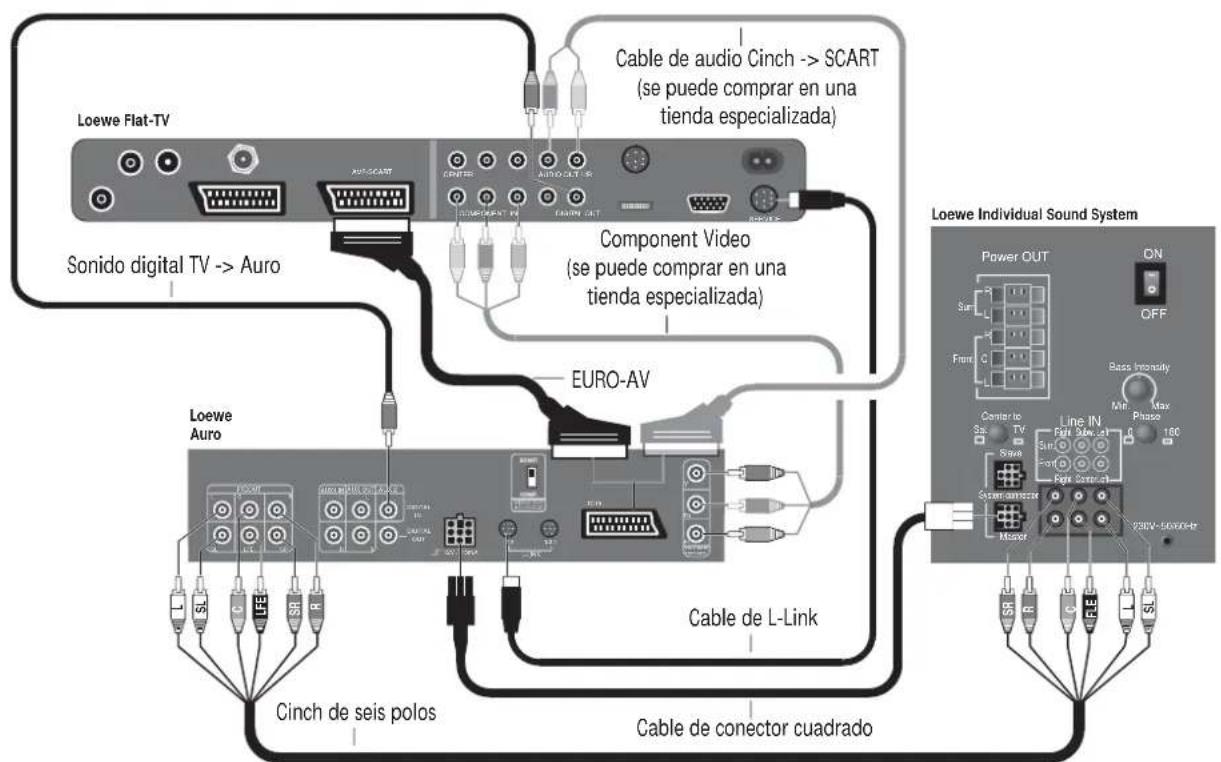

Cableado de televisor plano de Loewe – Auro – Individual Sound

Cable de audio Cinch -> SCART (se puede comprar en una tienda especializada) Loewe Flat-TV Sonido digital TV -> Auro Component Video (se puede comprar en una tienda especializada) EURO-AV Cable de L-Link Cinch de seis polos Cable de conector cuadrado Loewe Individual Sound System Power OUT ON OFF Front C Bass Intensity Center to Sa TV Line IN Figu Subv.2t Sunch Front Superconductor Mistor 180 VBRV-50000+Hz

Realice las conexiones de cables como se muestra en la ilustración anterior:

• Conecte el Auro a la toma AV2 del televisor plano de Loewe.
• Utilice necesariamente un cable Euro-AV con todos los contactos ocupados y conectados.

• Los conectores del cable Cinch de seis polos tienen grabadas unas letras en los lados: conector gris: "C" para canal central; conector negro: "LFE" para Subwoofer; conectores rojos: "FR" para frontal derecha o "SR" para Surround derecha; conectores blancos: "FL" para frontal izquierda o "SL" para Surround izquierda.

• Cable de conectores cuadrados (fino) de dos hilos desde el Auro a la toma "Master" del Individual Sound (conecte la parte del cable provista de protección contra dobladuras) al Auro. Los conectores cuadrados se fijan a la toma mediante una pestaña.
  Para extraer el conector cuadrado primero se debe empujar hacia abajo esta pestaña antes de tirar del conector.

• Para reproducir el sonido del televisor a través de Auro/Individual Sound, conecte la salida de sonido digital del televisor "AUDIO DIGITAL OUT" con la entrada "DIGITAL IN" de Auro mediante un cable Cinch.
• Cuando realice la conexión L-Link, el equipo Auro y el televisor deben estar apagados, de lo contrario, no se podrán reconocer estos aparatos después de la conexión.

Conexión

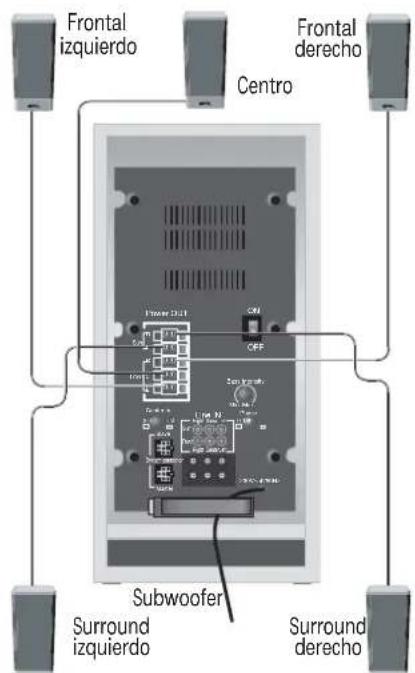

Conexión de los altavoz al Subwoofer

Pase el cable de altavoz por el orificio de la tapa de altavoz suministrada (A). Uno de los dos conductores del cable de altavoz (C) tiene una marca negra. Conecte en cada caso este conductor marcado con el borne negro del Subwoofer (Consulte el esquema de conexiones en la ilustración de la derecha) y con el borne negro (B) del altavoz. Conecte los conductores que no están marcados con los bornes rojos. Presione la tapa (A) para volver a colocarla en el altavoz satélite.

Altavoz central

Español

Frontal izquierdo Frontal derecho Centro Subwoofer Surround izquierdo Surround derecho

Coloque los altavoces tal como se describe en las página 29 o monte los altavoces satélites en la pared con el soporte de pared, o en el soporte de pie opcional, tal como se describe en las instrucciones de montaje adjuntas en cada caso. Antes de proceder a la puesta en funcionamiento y realizar los ajustes, asegúrese de que todos los cables están correctamente conectados.

Puesta en funcionamiento y manejo

Interruptor sin pulsar = señal central a través de altavoces satélites.

Datos técnicos

Dimensiones de altavoces satélites en cm

Altavoz ancho 6,2 altura 15 x prof. 6,2

Stand ∅ 20 x altura 100,5

Peso de altavoces satélites en kg

sin soporte de pie 0,7

con soporte de pie 3,3

Equipamiento 2 x banda ancha, membrana de papel, ∅ 55mm

Resistencia 30W (Sinus) / 45W (max. Musik)

Impedancia

Gama de transmisión 150 Hz–20 kHz ± 3dB

Presión acústica 86 dB (1w/m)
