GEBRUIKSAANWIJZING DO0570CM SIEMENS

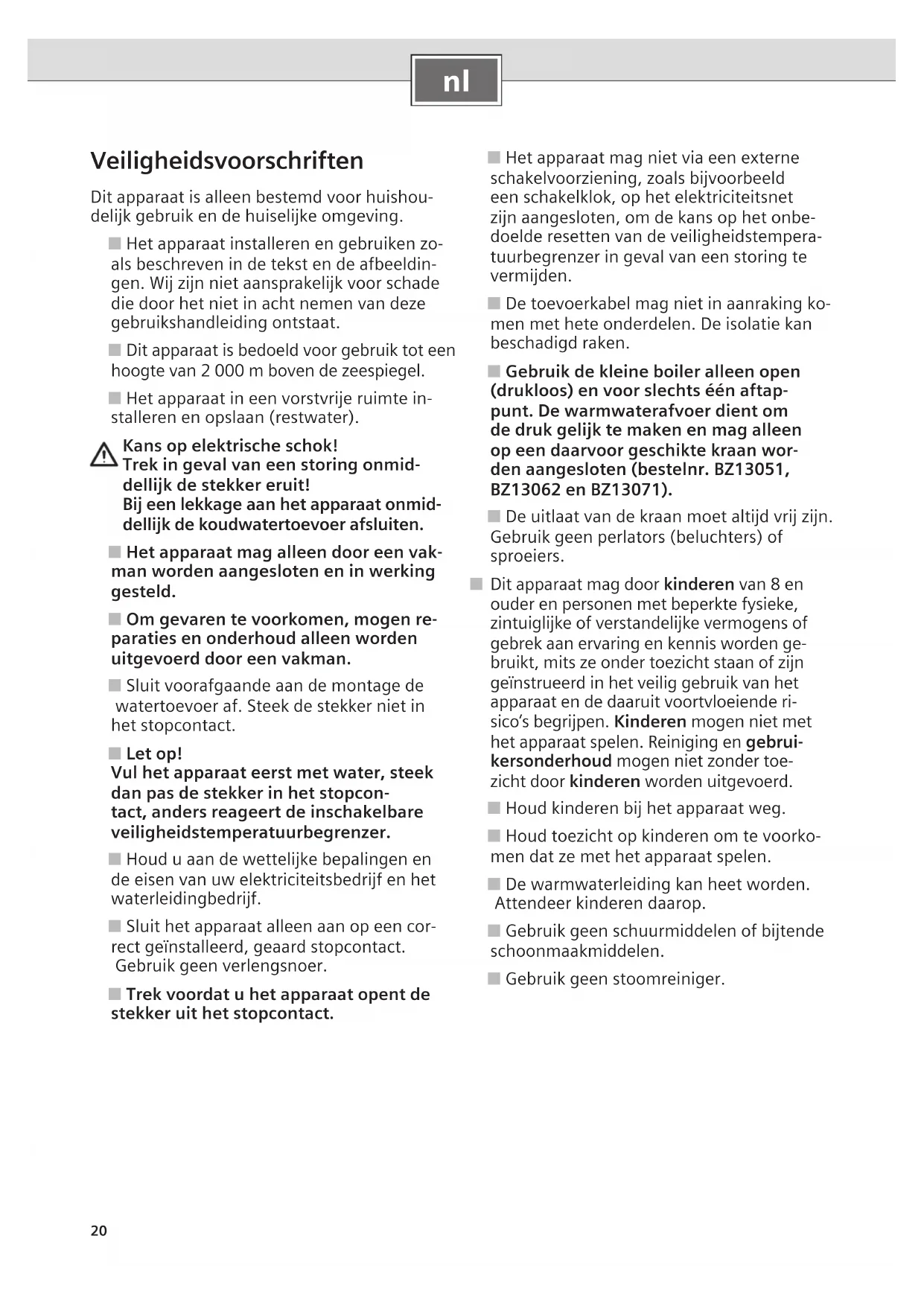

Veiligheidsvoorschriften

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving.

Het apparaat installereren en gebruiken zoals beschreiben in de tekst en de afbeeldingen. Wij zijn Niet aansprakelijk voor schade die door het Niet in acht nemen van deze gebruikshandleiding ontstaat.
Dit apparaat is bedoeld voor gebruik tot een hoogte van 2000 m boven de zeespiegel.
Het apparatus in een vorstvrijne ruimte installeren en opslaan (restwater).

Kans op elektrische schok!
Trek in geval van een storing onmid-
delloijk de stekker eruit!
Bij een lekkage aan het apparaat onmid-
delloijk de koudwatertoevoer afluien.

Het apparaat mag alleen door een vakman worden aangesloten en in werkngesteld.
Om gevaren te voorkomen, mogen reparations en onderhoud alleen worden uitgevoerd door een vakman.
Sluit voorafgaande aan de montage de watertoevoer af. Steek de stekker Niet in het stopcontact.
Let op!
Vul het apparaat eerst met water, steek dan pas de stekker in het stopcontact, anders reageert de inschakelbare veiligheidstemperatuurbegrenzer.
Houd u aan de wettelijkbepalingen en de eisen van uw elektriciteitsbedrijf en het waterleidingbedrijf.
Sluit het apparaat alleen aan op een cor-rect geinstalleerd, geaard stopcontact. Gebruik geen verlengsnoer.
Trek voordat u het apparaat opent de stekker uit het stopcontact.

Het apparaat mag Niet via een externeschakelvoorziening, zoals bijvoorbeeldeen schakelklok, op het elektriciteitsnetzijn aangesloten, om de kans op het onbedoelde resetten van de veiligheidstemperatuurbegrenzer in geval van een storing tevermijden.

De toevoerkabel mag nicht in aanraking komen met hete onderdelen. De isolatie kan beschadigd raken.

Gebruik dekleine boiler alleen open (drukloos) en voor slechts eén aftappunt. De warmwaterafvoer dient om de druk gelijk te maken en mag alleen op een waarvoor geschikte kraan worden aangesloten (bestelnr.BZ13051, BZ13062 en BZ13071).

De uitlaat van de kraan moet.altijd vrij়n. Gebruik geen perlators (beluchters) of sproeiers.

Dit apparaat mag door kinderen van 8 en ouder en Personen met beperkte fysieke, zintuiglijke of verstandelijk vermogens of gebrek aan ervaring en kennis worden gebruikt, mits ze onder toezicht staan of zich geinstrueerd in het veilig gebruik van het apparaat en de waaruit voortvloeijeende risico's begrijpen. Kinderenogeniet met het apparaat spelen. Reiniging en gebrui-kersonderhoudogeniet zonder toezicht door kinderen worden uitgevoerd.

Houd kinderen bij het apparaat weg.
Houd toezicht op kinderen om te voorkomen dat ze met het apparaat spelen.
De warmwaterleiding kan heet worden.
Attendeer kinderen waarop.
Gebruik geen schuurmiddlesen of bijtende schoonmaakmiddlesen.
Gebruik geen stoomreiniger.

Van harte gefeliciteerd met de aankoop van dit apparaat van ons bedrijf Siemens. U hebt een product van hoge kwaliteit aangeschäft, waaraan u veel plezier zult beleven.

Lees de installment- en gebruikhandleiding goed door, handel ernaar enbewaar hem goed!

Montagehandleiding

Uitpakken

• Controller het neue apparaat op eventuele transportschade!
  Gooi de verpakking en eventueel het oude apparaat conform de milieuvoorschriften weg.

Inhoud

1 Apparaat met bedieningspaneel
2 Montagebeugel
3 Bevestiging (2 schroeven, 2 pluggen)
4 Documentatie

Productbeschrijving

Dekleine boiler is geschikt voor een open (drukloze) aansluiting. Hij verwarmt drinkwater tot ongeveer 85^ en slaat het op.Met de temperatuurkeuzeknop kunt u verschillende temperatuurniveaus instellen.

Het apparaat mag Niet worden gebruikt met voorverwarmd water, anders reageert de verilgheidstemperatuurbegrenzer.

Het apparaat wordt met een stekker aangesloten op een stopcontact.

Montagevoorbereiding

Sluit voorafgaande aan de montage de watertoevoer af. Steek de stekker n i et in het stopcontact.
Verwijder de montagebeugel van het apparaat en breek de borgingen af (A).
Zet de kabel op dechterzijde van het apparaat vast, afhankelijk van de gewenste lenghte (B).

Maurmontage

Richt het apparaat op de muur uit en teken op de drie inkepingen (boven, links en rechts op het apparaat) de markeringen af (C).
Verbind de markingsen met behulp van de waterpas tot een lijnenkruis met elkaar (D1 en D2).
Plaats de montagebeugel gegen de inkering boven op het snijpunt van de getekende lijnen en teken de gaten af (E).
Boor de gaten en breng de pluggen aan (F1).
■ Bevestig de montagebeugel (inkering boven) met de schroeven op de muur (F2).
Hang het apparaat in de montagebeugel (F3).

Apparaat verrangen

Bij het verzangen van een oude Siemens-boiler door dit zichewe apparaat+kennen de bestaande schroefgaten met pluggen worden gebruikt. Er moet echter aan worden gedacht dat het zichewe apparaat ongeveeer 2 cm hoger is.

Als de bovenzijde van het neue apparaat gegik要去en met die van het oude (G1):

Monteer de nouvelle montagebeugel met de inking op de muur.

Als de onderzijde van het neue apparaat geleijk要去en met die van het oude (G2):

Draai de neue montagebeugel om en bevestig hem met de inkeningaar beneden gericht op de muur.

Wateraansluiting

Let op!
De aanwezigere kraan mag Niet verkalkt zich.
Vet de schroefdraden Niet in!

Info: bij de klantenservice is een verranging voor beschadigde schroefdraadaansluitingen verkrijgbaar.

Monteer indien nodig de kranenset (A1 en A2).
Breng de pakking aan (B1).
Let op de rechte plaatsing van de aansluitleidingen in de aansluitstukken.
Zet de wartelmoer (B2)recht op schroefdraad en draai\ deze met de hand vast.
Draai de schroefverbindingen vast (C). Houd de schroef-aansluitingen op de boiler met een schroefsleutel gegen.
Draai de schroefverbindingen na een paar verwarmings-cycli opniew vast.
Doorstroming op hoekregelklep op 5 l/min (= 1 l in 12 se- conden) instellen.

Eerste ingebruikname

Elektrische aansluiting

Belangrijk: steek de stekker nog Niet in het stopcontact!
Vul het apparaat hebemaal met water, het water moet uit de kraan lopen.

Opmerking: bij een Niet met water bevulde apparaat rea-geert de inschakelbare veiligheidstemperatuurbegrenzer!

Controleer het verwarmingsproces

Draai de draaiknop op "III" (ca. 85 °C).

Houd het opwarmen in de gaten totdat het controelamp je na onceveeer 12 - 18 minutes dooft.
Controler de temperatuur.

Let op: heeft de veiligheidstemperatuur dekleine boiler uitgeschakeld, trek dan de stekker uit het stopcontact, open de warmwaterkraan en laat ongeveer 4 liter water doorstromen, steek verwolgens de stekker wee in het stopcontact.

Het apparaat is nu weeer klaar voor gebruik.

Watertemperatuur begrenzen

De uitlaattemperatuur van dekleine boiler kan mechanisch worden begrensd tot stand ^ ca. 38^) of stand e^ (ca. 60^ zie Bediening" op pagina 22).

Energie bespare

Om energia te besparen, zet u de draaiknop op „e".

Overhandig de gebruiker de montage- en gebruikshandelieiding en geef uitleg bij het apparaat.

Technische gegevens

Type DO0570CM
Nominal vermogen [kW] 2,2
Nominal inhoud [l] 5,0
CLICKFIX plus montagetechniek✓
Hoeveelheid gemengd water40°C (15°C/65°C)/(15°C/85°C) [l] 9	5/14
Temperatuur traploos instelbaartot[°C] 85
Stand-by-stroomverbruik bij 65°C/24h	[kWh/d]	0,20
Elektrische aansluiting	[V]	230
Opwarmtijd tot 60°C (inlaattemperatuur 12°C)	[min]	8
Zekering	[A]	10
Wateraansluiting	[SDSq]	3/8
Maximale doorstroming [l/min] 5
Kabellengthe	[m]	0,6
Afmetingen (hoogte x bredte x diepte)	[mm]	435 x 270 x 240
Gewicht gezuld	[kg]	7,8
Energie-efficiëntieklasse		A
Capaciteitsprofiel		XXS
Jaarlijks energieverbruik	[kWh]	484
Dagelijks stroomverbruik	[kWh]	2,340
Geluidsniveau	[dB]	15
Warmwaterbereiding-energie-efficiëntie	[%]	36,8

Gebruikshandleiding

Lees voordat u het apparaat gaat gebruiken,.Deze instructies zorgvuldig door en neem ze in ache!
Belangrijk: stel het apparaat nooit aan vorst bloot!

Kans op elektrische schok! Trek in geval van een storing onmiddelijk de steker eruit!

Sluit bij een lek aan het apparaat onmiddelijk de koudwatertoevoer af.

Lees a.u.b. de uitvoerige veiligheidsinstrumenties aan het begin van deze handleiding en volg ze op!

IV. Bediening

Dekleine boiler verwarmt en slaat drinkwater op tot ca. 85^

Watertemperatuur instellen

Stel de gewenste uitaattemperatuur met de draaiknop traploos in van 35^ tot 85^

of:
Stel de gewenste temperatuur vast in (A):

Bij het verwarmen brandt het controelampje; er druppelt wat uitzettingswater UIT de uitloop.

Bij hoge temperatures verkalkt het apparaat sneller.

Tip: Als u het apparaat economisch wilt gebruiken en verkalking tegengaan, zet u de draaiknop op _^

Opmerking: als het apparaat gedurende langeperiodes niet is gebruikt, bijvoorbeeldijdens devakantie,That het water dan even opwarmen op stand "III".

Watertemperatuur begrenzen

Begrens de uitlooptemperatuur om brandwonden door heet water te voorkomen:

Zet de draaiknop op
Klap het klepje van de draaiknop open.
Kies tessen e^ = ca 38 ^ C B1oder e^ = ca .60 ^ C (B2).
Sluit het klepje weer.

Uitschakelen

Zet de draaiknop op (A). De verwarming isuitgeschakeld.

Reiniging

Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.

Gebruik geen stoomreiniger.

Neem de buitenkant van het apparatusaf met een mild schoonmaakmiddel.
Reinig de straalregelaar van vuil- en kalkafzettingen.

Ontkalken

Ontkalk de uitloopbuis met in de handel verkrijgbare ontkalkers of azijn.
Neem bij ontkalkers de waarschuwingen van de fabrikant inRCT.

Wonneer bij een volledig geopende kraan het water er beduidend langzamer uit loopt, maar dan dekleine boiler en kraan door een vakman ontkalken.

Onderhoud

Om gevaren te voorkomen, mogen de volgende reparatives en onderhoud alleen worden uitgevoerd door een door ons erkende klantenservice.

Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af.

Elektrische toevoerkabel verrangen

Bij zichtbare schade aan de elektrische bedrading:
Schakel het apparaat UIT, trek de stekker UIT het stopcontact en stel de klantenservice op de hoogte.

Klantenservice

Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr. van uw apparaat op te given. Deze nummers vindt in de buurt van de twee wateraansluitingen van de boiler.

Wat te doen bij een storing?

Als uw apparaat Nietaar behoren werkt, ligt dit vaak aan een kleinigheid. Controleer of u met de volgende aanwijzingen de storing zelf kunt verhelpen. U vermijdt daardoor de kosten voor onnodig gebruik van de klantenservice.

Koppel het apparaat bij alle werkzaamheden los van het elektriciteitsnet en sluit de watertoevoer af.

Storing Oorzaak Oplossing Wie
Het apparaat start (verwarmt) Niet, er stroomt alleen maar koud water	De zekering in de zekeringkast is omgeklapt.	Controleer de zekering in de zekeringkast.	Klant
	De stekker zit Niet in het stopcontact.	Steen de stekker er weer in. Klant
	De veiligheidstemperatuurbegren-zer heeft gereageerd.	Trek de stekker uit het stopcontact, open de warmwaterkraan en LAST ongeveer 4 liter water doorstro-men. Steek de stekker er weer in.	Klant
Te weinig doorstroming van water of geen doorstroming	De zeef in de waterkraan is verstopt.	Verwijder de zeef en maak hem schoon of ontkalk hem.	Klant
	De waterafvoer of de kraan is verkalkt.	Ontkalk de kraan of installeer een neue wraan.	Vakman
De warmwateraansluiting is	verstopt.	Reinig de warmwateraansluiting, verwang de aansluiting indien nodig.	Vakman

Neem contact op met de klantenservice als de storing nicht kon worden verholpen.

Afvoer van afval

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering.

Garantievoorwaarden

Op dit apparaat zijn de door once landelijkke dealer afgeve- ven garantievoorwaarden van toepassing van het land waar het apparaat is aangeschaft. U kutn de garantievoorwaarden op elk moment opvragen via de specialzaak waar u het apparaat hebt aangeschaft, ofrechtstreeks bij once landelijkke dealer. Bovendien zijn de garantievoorwaarden ook te vinden op het internet op het aangegeven webadres. Om aan-spraak te(AP)knen make np de garantie,dient in elk geval het bewijs van aankoop te worden overlegd.
