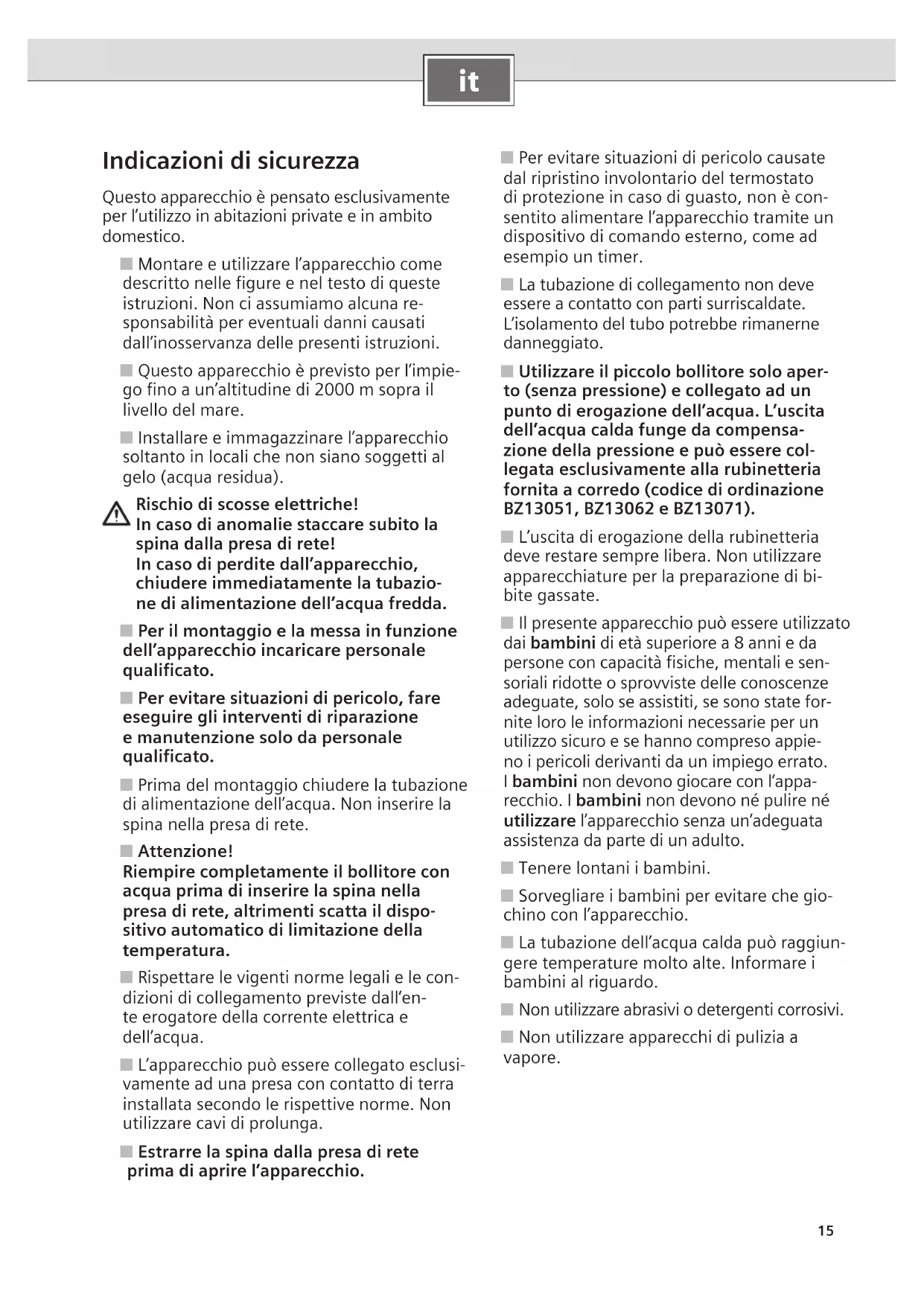

Sicherheitshinweise

Indicazioni di sicurezza

Questo appearecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico.

Montare eutilizzare l'apparecchio come descriptto nelle figure e nel testo di queste istruzioni. Non ci assumiamo alcuna responsabilita per eventuali danni causati dall'inosservanza delle presenti istruzioni.
- Questo apparecchio è previsto per l'impięgo fino a un'altitudine di 2000 m sopra il livello del mare.
Installare e immagazzinare l'apparecchio molto in locali che non siano soggetti al gelo (acqua residua).

Rischio di scosse elettriche!
In caso di anomalie staccare subito la spina alla presa di rete!
In caso di perdite dall'apparecchio, chiudere immediatamente la tubazione di alimentazione dell'acqua fredda.

Per il montaggio e la messa in funzione dell'apparecchio incaricare personale qualificato.
Per evitare situazioni di pericolo,fare eseguire gli interventi di riparazione e manutenzione solo da personale qualificato.
Prima del montaggio chiudere la tubazione di alimentazione dell'acqua. Non inseire la spina nella presa di rete.
■ Attenzione!

Riempire completeness the bollitore con acqua prima di inseire la spina nella presa di rete, altrimenti scatta il dispositivo automatico di limitazione della temperatura.

Rispettare le vigenti norme legali e le condizioni di collegamento previste dall'ente erogatore della corrente elettrica e dell'acqua.
L'apparecchio può essere collegato esquisitamente ad una presa con contatto di terra installata secondo le rispettive norme. Non utilizzato cavi di prolunga.
Estrarre la spina alla presa di rete prima di aprir le apparecchio.

Per evitare situazioni di pericololo causate dal ripristino involontario del termostato di protezione in caso di guasto, non è consentito alimentare l'apparecchio tramite un dispositivo di lavoro esterno, come ad esempio un timer.
La tubazione di collegamento non deve essere a contatto con parti surriscaldi. L'isolamento del tubo potrebbe rimanerne danneggiato.
Utilizzare il piccolo bollitore solo aperto (senza pressione) e collegato ad un punto di erogazione dell'acqua. L'uscita dell'acqua calda funge da compensazione della pressione e può essere collegata esclusivamente alla rubinetteria fornita a corredo (codice di ordinazione BZ13051, BZ13062 e BZ13071).
L'uscita di erogazione della rubinetteria deve restare sempre libera. Nonutilizzare apparecchiature per la preparazione di bite gassate.
Il presente apparecchio può essere utilizzato dai bambini di età superiore a 8 anni e da persona con capacità fisiche, mentali e sensoriali ridotte o sprovviste delle conoscenze adeguate, solo se assistiti, se sono state fornite loro le informazioni necessarie per un utilizzo sicuro e se hanno compreso appie- no i pericoli derivanti da un impiego errato. I bambini non devono gliacare con l'apparecchio. I bambini non devono né pulire né utilizzare l'apparecchiorawn'a dedaguata assistenza da parte di un adulto.
Tenere lontani i bambini.
Sorvegliare i bambini per evitare che gio-chino con l'apparecchio.
La tubazione dell'acqua calda cui raggiungere temperature molto alto. Informare i bambini al riguardo.
Nonutilizzare abrasivi o detergenti corrosivi.
Nonutilizzareapparecchi dipulizia a vapore.

Congratulations per l'acquisto di quello apparecchio del nostro marchio Siemens. Avete acquistato un prodotto di alta qualità di cui sarete molto soddisfatti.

Leggere attendamente queste istruzioni per il montaggio e per l'uso prima della messa in servizio, quando conservarle con cura!

Istruzioni per il montaggio

Disimballaggio

Controllare che l'apparecchio nuovo non presenti danni dovuti al trasporto!
Smaltire il materiale d'imballaggio e, quando necessario, l'apparecchio usato nel rispetto delle norme ambientali.

Volume di segna

1 Apparecchio con pannello comandi
2 Staffa di montaggio
3 Materiale di fissaggio (2 viti, 2 tasselli)
4 Documentazione

Descrizione del prodotto

Il piccolo bollitore ad accumulo è indicato per il collegamento aperto (senza pressione). Scalda ed accumula acqua potabile fino a ca. 85^ . Con il selettore di temperatura è possibile impostare diversi livelli di temperatura.

Non utilizzato l'apparecchio con acqua preriscaldata, altrimenti scatta il dispositivo di limitazione della temperatura.

L'apparecchio viene collegatotramite la spina di rete.

Preparazione del montaggio

• Prima del montaggio chiudere la tubazione di alimentazione dell'acqua.
• NON inserire la spina nella presa di rete.

Togliere la staffa di montaggio dall'apparecchio e staccare gli anelli di tenuta (A).
Fissare il cavo di collegamento sul retro dell'apparecchio in base alla lunghezza desiderata (B).

Montaggio a parete

Allineare l'apparecchio alla parete e, con un pennarello, tracciare le marcature in corrispondenza delle tre tacche (in alto, a sinistra e a destra sull'apparecchio) (C).
Mediante una livella a bolla d'aria, collegare le marcature tracciando una linea orizzontale e una verticale sino a formare una croce (D1 e D2).
Posizione la staffa di montaggio, con la tacco rivolta.
verso l'alto, sopra il punto di incrocio delle linee disegnate e tracciare i fori (E).
Praticare i fore aplicare i tasselli (F1).
Fissare la staffa di montaggio (con la tacco verso l'alto) alla parete mediante le viti (F2).
Agganciare l'apparecchio nella staffa di montaggio (F3).

Sostituazione dell'apparecchio

In caso di sostituzione di un vecchio bollitore Siemens con lo nuovo appearecchio, è possible utilizzare i fori di fissaggio e i tasselli esistenti. Tuttavia occorre considerare che il nuovo appearecchio è più alto di circa 2 cm.

Per allineare il nuovo apparecchio in alto come il vecchio apparecchio (G1):

Fissare la nuova staffa di montaggio alla parete con la taccarivolta versusl'alto.
Per allineare il nuovo apparecchio in basso come il vecchio apparecchio (G2):
Girare la nuova staffa di montaggio verso il basso e fissarla alla parete con la tacco rivolta verso il basso.

Allacciamento dell'acqua

■ Attenzione!
Il rubinetto esistente non delve essere incrostato di calcare.
Non ingrassare la filettatura!

Informazione: i manicotti filettiati di ricambio possono essere richiesti al servizio di Assistenza Clienti.

Se necessario montare la rubinetteria (A1 e A2).
Inserire la guarnizione (B1).

Verificare la posizione assiale dei tubi di allacciamento dentro ai manicotti.
Applicare il dato a risvolto sulla filettatura e avvitarlo a mano (B2).

Stringere a fondo i collegamenti a vite (C), tenendo fermo il manicotto fillettato sul bollitore con una chiave.

Dopo alcune procedure di riscaldamento, stringere di nuovo i collegamenti a vite.
Regolare la portata a 5 l/min (= 1 l in 12 secondi) sulla val-vola di regolazione angolare.

Messa in esercizio

Allacciameto elettrico

Important: non insere ancora la spina nella presa di rete!
Riempire completeness l'apparecchio con acqua (l'acqua deve fuoriuscire alla rubinetteria).
A Anything punto è possible insere la spina nella presa di rete.

Avvertenza: se il bollitore non è riempito con acqua, scatta il dispositivo automatico di limitazione della temperatura!

Controllo della procedura di riscaldamento

■ Ruotare il selettore rotante su «Ill» (ca. 85^ ).

Controllare il processo di riscaldamento finché la spia di controlo non si spegne, dopo ca. 12 - 18 minuti.
Controllare la temperatura.

■ Attenzione: se la limitazione di sicurezza della temperatura ha spento il bollitore, estrarre la spina dalla presa di rete, aprire il rubinetto dell'acqua calda e fare scorrere ca. 4 litri di acqua, quando reinserire la spina nella presa di rete. Ora l'apparecchio è di nuovo pronto per l'uso.

Limitazione della temperatura dell'acqua

La temperatura dell'acqua sanitaria del piccolo bollitore ad accumulo cui è meccanicamente limitata al livello «I» (ca. 38 °C) oppure al livello «e» (ca. 60 °C) (vedi «Azionamento» a pagina 17).

Risparmio di energia

Per impostare la modalità di risparmio energetico portare il selettore rotante su «e».
Consegnare all'utente il manuale di istruzioni per l'uso e il montaggio e spiegargli il funzionamento dell'apparecchio.

Dati technici

Modello DO0570CM
Potenza nominale [kW] 2,2
Contenuto nominale [I] 5,0
Tecnica di montaggio CLICKFIX plus √
Quantità di acqua miscelata a 40 °C (15°C/65°C)/(15°C/85°C) [I] 9,5/14
Regolazione continua della temperatura fine a [°C]	85
Consumo in stand-by a 65°C/24 h [kWh/d] 0,20
Allacciamento elettrico [V]	230
Tempo di riscaldamento a 60 °C (temperatura acqua di alimentazione 12 °C)	[min]	8
Protezione	[A]	10
Attacco dell'acqua	["]	3/8
Portata massima	[I/min]	5
Lunghezza del cavo	[m]	0,6
Dimensioni (altezza x larghezza x profondità)	[mm]	435 x 270 x 240
Peso con carico di acqua [kg]	7,8
Classe di efficienza energetica		A
Profilo di carico		XXS
Consumo energetico annuo	[kWh]	484
Consumo di corrente giornaliero	[kWh]	2,340
Livello di potenza sonora	[dB]	15
Efficienza energetica per la produzione di acqua calda	[%]	36,8

Istruzioni per l'uso

Prima di utilizzare l'apparecchio, leggere attendamente queste istruzioni per l'uso!
Important: non esporre mai l'apparecchio al gelo!

Rischio di scosse elettriche! In caso di anomalie staccare subito la spina alla presa di rete! In caso di perdite dall'apprecchio, chiudere immediatabmente la tubazione di alimentazione dell'acqua fredda.

Leggere attendamente e osservare le istruzioni di sicurezza dettagliate all'inizio di quello manuale d'istruzioni!

IV. Azionamento

Il piccolo bollitore scalda ed accumula acqua potabile fino a ca. 85^

Impostazione della temperatura dell'acqua

Regolare la temperatura desiderata dell'acqua sanitaria in modo continuo da 35^ fina a 85^ con il selettore rotante. oppure:
Impostare la temperatura desiderata dell'acqua sanitaria su livelli prestabiliti (A):

* protezione antigelo
I ca. 38^ (leggera taccad'arresto)
e risparnio energetico, ca. 60^ (leggera tacca d'arresto)
III acqua bollente, ca. 85^

Durante la fase di riscaldamento, la spia di controllo si illumina; dallo scarico gocciola leggermente acqua di espansione.
Temperature alte comportano una maggiore formazione di calcare nell'apparecchio.

Consiglio: per un impiego economico dell'apparecchio e per ridurre la formazione di calcare, posizionare il selettore rotante su «e».

Avvertenza: in caso di inutilizzato prolongato dell'apparecchio, ad es. durante le vacanze, fare riscaldare brevamente l'acqua al livello «III».

Limitazione della temperatura dell'acqua

Per evitare di scottarsi con l'acqua boliente è consigliabile limitare la temperature dell'acqua calda sanitaria:

Regolare il selettore rotante su «●».
Aprière la copertura del selettore rotante.

Selectionare I = ca.38^ (B1) oppure e = ca.60^ (B2).

Chiudere la copertura del selettore.

Spegnimento

Portare il selettore rotante su « » (A). Il riscaldamento è disattivato.

Pulizia

Nonutilizzare abrasivi o detergenti corrosivi.

Nonutilizzare appearecchi di pulizia a vapore.

Pulire la superficie esterna dell'apparecchio con un detergente delicato.
Rimuovere eventuali depositi di sporco e calcare dal filtr del rompigetto.

Rimozione dei depositi di calcare

Pulire il tubo di erogazione del rubinetto con normali agenti decalcificanti o con acetoto.
Per l'uso degli agenti decalcificanti, attenersi alle rispettive avvertenze del produttore.

Se l'acqua dovesse scorrere a pressione visibilmente ridotta ancche quando il rubinetto è completamente aperto, far eliminare i depositi di calcare dal bollitore e dal rubinetto da personale qualificato.

Manutenzione

Per evitare situazioni di pericolò è indispensableere fare esegui- re gli interventi di riparazione e manutenzione seguenti solo da un centro di assistenza da moi espessamente autorizzato.
Prima di qualsiasi intervento sull'apparecchio estrarre la spi- na alla presa di rete e chiudere l'alimentazione dell'acqua.

Sostituzione del cavo di collegamento elettrico

In caso di danni visibili al cavo elettrico:
Specnere l'apparecchio, estrarre la spina alla presa di rete e contattare l'Assistenza Clienti.

Assistenza Clienti

Quando si contatta il servizio di assistenza clienti indicare sempre il codice (E) e il numero di fabbricazione (FD) del proprio apparecchio. Questi numeri sono riportati vicino ai due manicotti per l'allacciamento dell'acqua del bolitore.

Cosa fare in caso di guasto?

Quando l'apparecchio non funzione come previsto, spesso si tratta di un problema facilemente risolvibile. In base alle indicazioni seguenti, controllare se si è in grado di eliminare da soli l'anomalia. In quello modo è possibile evitare spese inutili legate ad interventi del servizio di assistenza clienti.
Prima di qualsiasti intervento sull'apparecchio estrarre la spina alla presa di rete e chiudere l'alimentazione dell'acqua.

Guasto Causa Rimedio Chi
L'apparecchio non si avvia (non ri- scalda), esce solo acqua fredda	È scattata la valvola di sicurezza dell'impianto domestico.	Controllare la valvola di sicurezza dell'impianto domestico.	Chiente
	La spina non è inserita nella presa di rete.	Inserire la spina nella presa di rete.	Chiente
	È scattata la limitazione di sicurezza della temperatura.	Estrarre la spina alla presa di rete, après il rubinetto dell'acqua calda efare scorrere ca. 4 litri di acqua. In-serire la spina nella presa di rete.	Chiente
Portata d'accua insufficiente o assente	Il filtrlo nel rubinetto dell'accua è intasato.	Togliere il filtrlo e rimuovere lo spor-co e/o il calcare.	Chiente
	Scarico dell'accua o rubinetteria incrostati di calcare.	Rimuovere il calcare o montare una rubinetteria nuova.	Tecnico
Il manicotto dell'attacco dell'accua	calda è intasato.	Pulire il manicotto dell'attacco dell'accua calda e, se necessario,sostituire l'attacco dell'accua.	Tecnico

Se non è possible eliminare il guasto da soli, contattare l'Assistenza Clienti.

Smaltimento

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il risciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.

Per maggiori informazioni sullo smaltimento, contattare il rivenditore specializzato.

Condizioni di garanzia

Per questo apparecchio valgono le condizioni di garanzia offerte dal loro rappresentante estero nella nazione in cui l'apparecchio stesso viene acquistato. E'possible richiedere in qualunque momento le condizioni di garanzia al rivenditore presso il quale è stato acquistato l'apparecchio, oppure direttamente al loro rappresentante estero locale. Le condizioni di garanzia sono disponibili although in Internet all'indirizzo Web specificato. Per il riconoscimento della garanzia è necessario in agli caso presentare il documento comprovan- te l'acquisto.
