BEDIENUNGSANLEITUNG DO0570CM SIEMENS

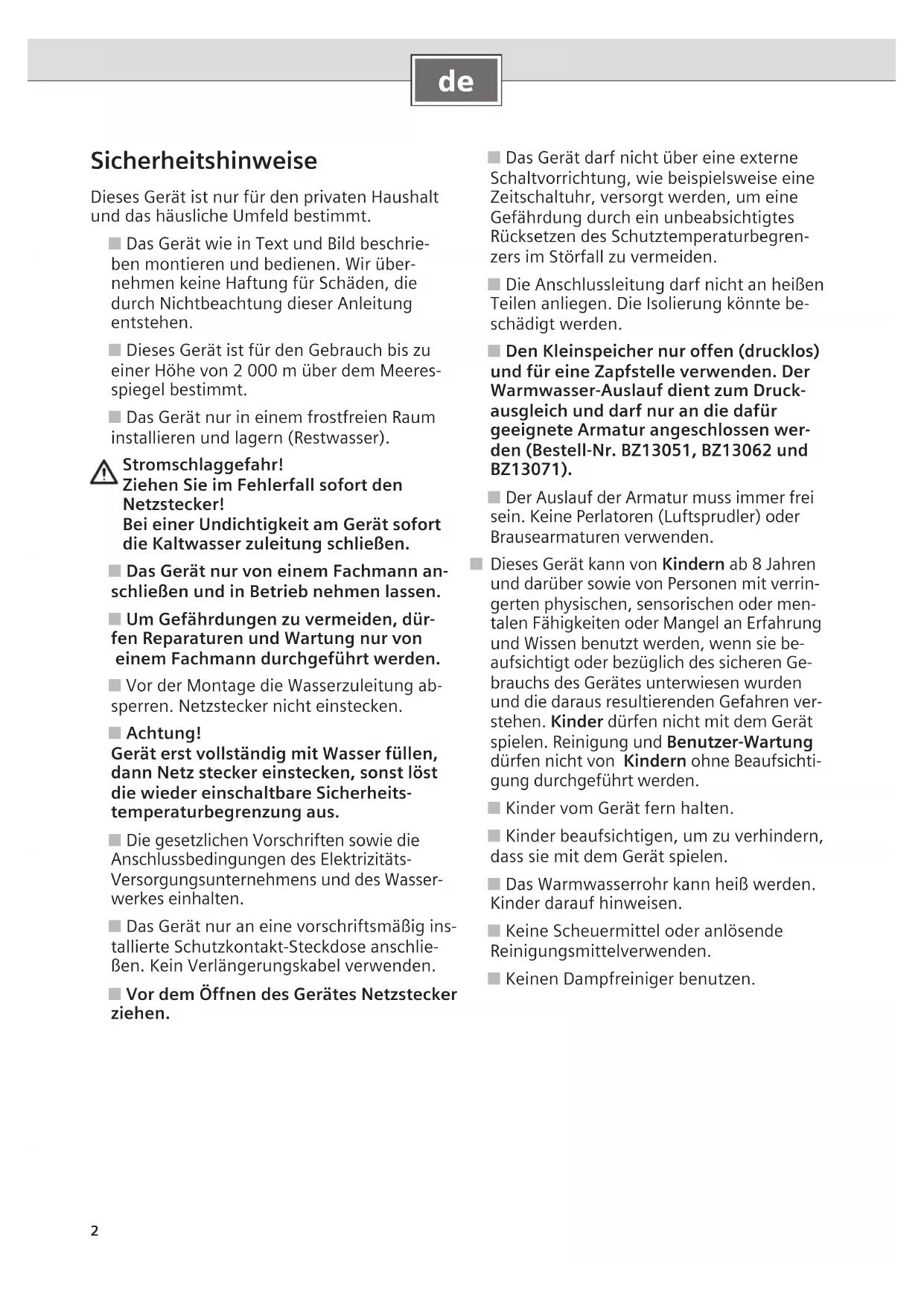

Dieses Gerät ist nur für den privaten Haushalt und das hääsliche Umfeld bestimmt.

Das Gerät wie in Text und Bild beschreiben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2000 m über dem Meeresspiegel bestimmt.
Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser).

Stromschlaggefahr!
Ziehen Sie im Fehlerfall(sofort den Netzstecker!
Bei einer Undichtigkeit am Gerät sofort die Kaltwasser zuleitung schlieben.

Das Gerät nur von einem Fachmann anschließen und in Betriebnehmen halten.
Um Gebährdungen zu vermeiden, durren Reparaturen und Wartung nur von einem Fachmann durchgefuhrt werden.
Vor der Montage die Wasserzuleitung absperren. Netzstecker nicht einstecken.
Achtung! Gerät erst vollständig mit Wasser füssen, dann Netz stecker einstecken, sonst lost die wieder einschaltbare Sicherheits-temperaturbegrenzung aus.
Die gesetzlichen Vorschriften sowie die Anschlussbedingungen des Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes einhalten.
Das Gerät nur eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen.Kein Verlängerungskabel verwenden.
Vor dem Öffnen des Gerätes Netzsteckerziehen.

Das Gerätarf nicht über eine externe Schaltvorrichtung, wie beispelsweise eine Zeitschaltuhr, versorgt werden, um eine Gefährdung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers im Störfall zu vermeiden.
Die Anschlussleitung darf nicht an freiBene Teilen anliegen. Die Isolierung konnte beschädigt werden.
Den Kleinspeicher nur offen (drucklos) und für eine Zapfstelle verwenden. Der Warmwasser-Auslauf dient zum Druckausgleich und damit nur an die dafür geeignete Armatur angeschlossen werden (Bestell-Nr. BZ13051, BZ13062 und BZ13071).
Der Auslauf der Armatur muss immer frei sein. Keine Perlatoren (Luftsprudler) oder Brausearmaturen verwenden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Kinder vom Gerät fern halten.
Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät speiten.
Das Warmwasserrohr kann heißt werden. Kinder darauf auf hinweisen.
Keine Scheuermittel oder anlösende Reinigungsmittelverwenden.
Keinen Dampfreiniger benutzen.

Herzlichen Glückwunsch zum Kauf these Geräts aus unserem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das Ichnien viel Freude bereiten wird.

Die Montage- und Gebrauchsanleitungitte sorgfaltig durchlesen,danachhandelnund aufbewahren!

Montageanleitung

Auspacken

Das neue Gerät auf Transportschäden kontrollieren!
Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

Lieferumfang

1 Gerät mit Bedienblende
2 Montagebügel
3 Befestigung (2 Schrauben, 2 Dubel)
4 Schriftgut

Produktbeschreibung

Der Kleinspeicher ist für den offenen (drucklosen) Anschluss geeignet. Er erhitzt und speichert Trinkwasser bis ca. 85^ . Mit dem Temperaturwahler können verschiedene Temperaturstufen eingestellt werden.

Das Gerätarfindmitvorgewärtem Wasserbetrieben werden,sonstlöster Sicherheitstemperaturbegrenzung aus.

Das Gerät wird mit dem Netzstecker angeschlossen.

Montagevorbereitung

Vor der Montage die Wasserzuleitung abersperren. Netzstecker nicht einstecken.
Montagebügel am Gerät abnehmer und die Halteringe abbrechen (A).
Anschlusskabel je nach gewünschter Länge auf der Geräte-rückseite fixieren (B).

Wandmontage

Gerät auf der Wand ausrichten und an den drei Einkerbun-gen (oben, links und rechts am Gerät) die Markierungen anzeichnen (C).
Die Markierungen mit der Wasserwaage zu einem Linienkreuz verbinden (D1 und D2).
Den Montagebügel an der Einkerbung oben am Kreuzungspunkt der gezeichneten Linien ansetzen und die Locher anziehnen (E).
Löcher bohren und Dubel einsetzen (F1).
Den Montagebügel (Einkerbung oben) mit den Schrauben an der Wand anbringen (F2).
Gerat in den Montagebügel einhängen (F3).

Gerät tauschen

Bei Austausch eines alten Siemens Kleinspeichers durch die. ses neue Gerät konnen die vorhandenen Befestigungslöcher mit Dubeln verwendet werden. Es ist aber zu beachten, dass das neue Gerät etwa 2 cm hoher ist.

Soll das neue Gerät oben bündig wie das alte Gerät sein (G1):

Den neuen Montagebügel mit der Einkerbung nach oben an der Wand anbringen.

Soll das neue Gerät unter bündig wie das alte Gerät sein (G2):

Den neuen Montagebügel umdrehen und mit der Einkerbung nach unter an der Wand anbringen.

Wasseranschluss

Achtung!
Die vorhandene Armaturarf nichtverkalktsein.
Gewinde nicht fetten!

Info: Ersatz für beschädigte Gewindestutzen ist beim Kundendienst erhältlich.

Bei Bedarf Armatur montieren (A1 und A2).

Dichtung einsetzen (B1).
Auf den axialen Sitz der Anschlussrohre in den Stutzen achten.
■ Überwurfmutter gerade auf Gewinde aufsetzen und von Hand andreiben (B2).

Verschraubungen festziehen (C). Gewindestutzen am Speicher mit Schraubenschlüssel gegenüber.

Verschraubung nach einigen Aufheizvorgängen nachziehen.
Durchfluss am Eckregulierventil auf 5 l/min (= 1 l in 12 Sekunden) einstehen.

Erstinbetriebnahme

Elektroanschluss

Wichtig: Netzstecker noch nicht einstecken!
Gerat erst vollständig mit Wasser fullen, das Wasser muss aus der Armatur laufen.
Danach Netzstecker einstecken.

Hinweis: Bei einem nicht mit Wasser gefüllten Gerät lost die wieder einschaltbare Sicherheitstemperaturbegrenzung aus!

Heizvorgang überprüfen

Drehwahler auf III (ca. 85 °C) drehen.

Aufheizen überwachen, bis die Kontrollampe nach ca. 12-18 Minuten erlischt.
Temperatur prufen.
Achtung: Hat die Sicherheitstemperaturbegrenzung den Kleinspeicher abgescheltet, Netzsteckerziehen, Warmwasserhahn offen und ca. 4 Liter Wasser durchlaufen setzen, dann Netzstecker wieder einstecken. Das Gerät ist nun wieder betriebsbereit.

Wassertemperatur begrenzen

Die Auslauftemperatur des Kleinspeichers kann Mechanisch auf Stufe l^ (ca. 38^ ) oder Stufe e^ (ca. 60^ ) begrenzt werden (siehe Bedienung", Seite 4).

Energiesparen

Zum Energiesparen den Drehwahler auf _e^ stellen.

■Bittem Denutzer die Montage- und Gebrauchsanleitung übergeben und das Gerat erklaren.

Technische Daten

Typ DO0570CM
Nennleistung [kW] 2,2
Nenninhalt [1] 5,0
CLICKFIX plus Montagetechnik✓
Mischwassermenge 40 °C (15°C/65°C)/(15°C/85°C) [1] 9	5/14
Temperatur stufenlos einstellbarbis	[°C]	85
Bereitschaftsenergie- verbrauch bei 65°C/24 h	[kWh/d]	0,20
Elektroanschluss	[V]	230
Aufheizzeit auf 60 °C (Zulauftemperoratur 12 °C)	[min]	8
Absicherung	[A]	10
Wasseranschluss	["]	3/8
Maximaler Durchfluss	[I/min]	5
Kabellänge [m] 0,6
Maße (Höhe x Breite x Tiefe)	[mm]	435 x 270 x 240
Gewicht gefüllt	[kg]	7,8
Energieeffizienzklasse		A
Lastprofil		XXS
Jahresenergieverbrauch	[kWh]	484
Täglicher Stromverbrauch	[kWh]	2,340
Schalleistungspegel	[dB]	15
Warmwasserbereitungs-Energieeffizienz	[%]	36,8

Gebrauchsanleitung

Vor dem Gebrauch des Gerätes,itte sorgfältig diese Anleitung durchlesen und beachten!
Wichtig: Das Gerät niemals Frost aussetzen!

A Stromschlaggefahr!

Ziehen Sie im Fehlerfall sofort den Netzstecker! Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schlieben.

Bitte die ausfuhrlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten!

Bedienung

Der Kleinspeicher erhitzt und speichert Trinkwasser bis ca. 85^

Wassertemperature einstellen

Die gewünschte Auslauftemperatur stufenlos mit dem Drehwahler von 35^ bis 85^ einstellen.

oder:

Die gewünschte Auslauftemperatur fest einstellen (A):

Frostschutz
I ca. 38^ (leichte Rastung)
Energie sparen ca. 60^ (leichte Rastung)
III HeiBwasser ca. 85^

Beim Aufheizen leuchtet die Kontrollampe; es tropft etwas Ausdehnungswasser aus dem Auslauf. Bei hohen Temperaturen verkalkt das Gerät schneller.

Tipp: Um das Gerät ökonomisch zu betrieben und die Verkalkung zu reduzieren, den Drehwahler auf „e“ stellen.

Hinweis: Wenn das Gerät langere Zeit nicht benutzt wurde, z. B. während des Urlaubs, das Wasser auf Stufe „III" kurz aufheizen lassen.

Wassertemperatur begrenzen

Um Verbrühenungen durch heiβes Wasser zu vermeiden, Auslauftemperatur begrenzen:

Drehwahler auf stellen.
Abdeckung des Drehwährers aufklappen.
Zwischen ^ = ca 38^ (B1) oder ^ = ca 60^ (B2) wahlen.
Abdeckung schlieBen.

Ausschalten

Drehwahler auf „stellen (A). Die Heizung ist ausgeschaltet.

Reinigung

Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.

Keinen Dampfreiniger benutzen.

Gerät auBen mit einem milder Reinigungsmittel abwischen.
Sieb im Strahlregler von Schmutz- und Kalkablagerungen reinigen.

Entkalken

Auslaufrohr mit handelsüblichen Entkalkern oder Essig entkalken.
Bei Entkalkern die Warnhinweise des Herstellers beachten.

Wenn bei voll geöffneter Armatur das Wasser deutlich langsamer auslauf, Kleinspeicher und Armatur von einem Fachmann entkalien setzen.

Wartung

Um Gefährdungen zu vermeiden, dürfen folgende Reparaturen und Wartungsarbeiten nur von einem von uns konzessionierten Kundendienst durchgeführt werden.

■ Bei allen Arbeiten das Gerät vom elektrischen Netz trennen und den Wasserzulauf absperren.

Elektrische Anschlussleitung wechseln

Bei sightbaren Schäden am elektrischen Kabel:

Gerat ausschalten, Netzsteckerziehen und Kundendienst benachrichtigen.

Schutzleiterprüfung

Bei gewerblich genutzten Geräten einmal im Jahr die elektrische Sicherheit durch eine Elektro-Fachkraft nach BGV A3 prufen halten:

Gerat ausschalten und Netzsteckerziehen.
Schutzleiterprüfung am Erdungskontakt (A) durchführten.

Funktioniert Ihr Gerat nicht wie gewünscht, so liegt es oft nur an einer Kleinigkeit.itte prufen Sie, ob aufgrund folgender Hinweise die Storung selbst behoben werden kann. Sie vermeiden dadurch die Kosten fur einen unnotigen Kundendiensteinsatz.

Be allen Arbeiten das Gerat vom elektrischen Netz trennen und den Wasserzulauf absperren.

Störung Ursache Behebung Wer
Das Gerät startet (heizt) nicht, es fließt nur kaltes Wasser	Die Sicherung in der Hausinstalla- tion hat ausgelöst.	Die Sicherung in der Hausinstalla- tion prüfen.	Kunde
	Der Netzstecker ist nicht eingesteckt.	Netzstecker einstecken. Kunde
	Die Sicherheitstemperaturbegren-zung hat geschaltet.	Netzstecker ziehen, Warmwasser- hahn öffnen und ca. 4 Liter Wasser durchlaufen setzen. Netzstecker einstecken.	Kunde
Zu geringer Durchfluss von Wasser bzw. kein Durchfluss	Das Sieb im Wasserhahn ist verstopft.	Das Sieb entnehmen und reinigen oder entkalken.	Kunde
	Der Wasserauslauf oder die Arma-tur ist verkält.	Entkalken oder neue Armatur einbauen.	Fachmann
	Der ist verstopft.	Wärmsysteme gehaltstätten reinigen, falls nötig den Wasseran-schluss tauschen.	Fachmann

Konnte die Störung nicht behoben werden,itte den Kundendienst anrufen.

Kundendienst

Wenn Sie den Kundendienst anfordern, geben Sieitte die E-Nr. und die FD-Nr. Ihrss Gerates an. Sie finden die Nummern im Bereich der beiden Wasseranschlussstutzen des Kleinspeichers.

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-altgeräte (waste electrical and elec tronic equip-. ment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Alt geräte vor.

Über aktuelle Entsorgungswegeitte beim Fachhandlier informieren.

Änderungen vorbehalten

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für these Gerat leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhampen. Eine Garantiepflicht wird nicht ausgelost durch gingefugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzufahren sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermachtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörheiten versehen werden, die keine Originalteile sind und dadurch ein Defekt verursucht wurde.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden.
   Geräte, die zumutbar (z.B. im PKW) transportiert werden konnen und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienstelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort konnen nur für stationär betriebene (feststehende) Geräte verlangt werden.
   Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
2. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefelft.
   Im Falle einer Ersatzlieferung gehalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
3. Garantieleistungen bewirken weder eine Verlangerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
4. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schaden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten fur Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.
