GEBRUIKSAANWIJZING PAM 0330 BOSCH

nl Gebruiksaanwijzing

- Desumidificação (min./max. °C) 18 – 35 18 – 35 (*) Se as condições do lugar a ser desumidificado forem diferentes a 30ºC e 80% HR, a quantidade de água poderá variar.Inhoud

Bescherming van het milieu

Raadgeving voor het verwerpen van

Raadgeving voor het verwerpen van

Raadgeving voor besparing van

Belangrijke opmerkingen

Vóór dat u het apparaat aansluit77

Presentatie van uw nieuwe apparaat

Beschrijving van het apparaat78

Beschrijving van de onderdelen 80

Voorwaarden voor het gebruik

Voorwaarden voor het gebruik 80

Voorwaarden voor het transport 81

Mogelijkheden voor het afvoeren van

lucht naar buiten 82

Reiniging en Onderhoud

Reiniging van het apparaat 86

Schoonmaken en verwisselen van

Voorwaarden voor het opslaan 87

Vóór gebruik aan het begin van het seizoen87

Overwegingen die u telefoongesprekken met

de technische dienstbesparen

Algemene overwegingen omtrent de werking88

Algemene overwegingen omtrent het

niveau van het geruis 88

Servicedienst / Garantie / Technische

Bescherming van het milieu

Raadgeving voor het verwerpen van

❏ Ontzie het milieu bij het verwerpen van de

verpakking van uw apparaat.

❏ Onze producten worden met zorg ingepakt

voor het transport. Alle voor de verpakking

gebruikte materialen zijn milieuvriendelijk

(het karton wordt gemaakt van gebruikt

papier) en kunnen geregenereerd worden.

❏ Door recycleren van de verpakkingen, doet

u mee aan een verminderd gebruik van

grondstoffen en bovendien wordt zodoende

het volume van de vuilnisstortplaatsen

❏ Werk op doeltreffende wijze mee aan de

bescherming van het milieu door de juiste

afhandeling van de verpakking, breng deze

daarvoor naar de dichtst bijzijnde vuilnis

ophaalplaats of, zo mogelijk, stuur de

verpakking terug naar de leverancier die u

de apparaat verkocht heeft.

Raadgeving voor het verwerpen van

❏ Haal het snoer uit het stopcontact en snij

het snoer in stukken.

❏ De apparaten hebben materiaal dat men

kan recycleren, behalve ook gevaarlijk

materiaal (zoals zware metalen of vloeibare

koelmiddelen) die de grond of de atmosfeer

kunnen verontreinigen. Werk doelmatig mee

aan de milieubescherming door u ervan te

verzekeren dat uw oude apparaat gesloopt

wordt op een manier die het milieu ontziet.

Breng het apparaat daarom naar een

officiële opslagplaats of naar een plaats

waar materiaal recyclet wordt (uw

gemeentedienst kan u informeren over de

dichtst bijzijnde opslagplaatsen). De

apparaten waar koelmiddelen in zitten

moeten verworpen worden overeenkomstig

de van kracht zijnde regels.

❏ Dit apparaat is gekenmerkt in

overeenstemming met de Europese richtlijn

2002/96/EG betreffende afgedankte

elektrische en elektronische apparatuur

(waste electrical and electronic equipment -

WEEE). De richtlijn geeft het kader aan

voor de in de EU geldige terugneming en

verwerking van oude apparaten.

Raadgevingen voor het sparen van

Gedurende het gebruik zal uw apparaat

energie gaan verbruiken, hetgeen een milieu

effect oplevert. Men moet proberen de

doelmatigheid van het apparaat te verbeteren

en dus het gebruik te verminderen.

❏ Zet het apparaat voor de luchtbehandeling

af als u het niet nodig heeft.

❏ Kies een geschikte temperatuur, te lage

temperaturen verbruiken erg veel energie.

❏ Plaats het apparaat zo ver mogelijk

verwijderd van mogelijke warmtebronnen

(zonnestraling, etc.) en zorg voor een

goede doorstroming van de lucht.

❏ Zorg voor de juiste installatie van het

apparaat. Bij air conditioning kan men een

energiebesparing halen van 30% door te

voorkomen dat er warmte in de kamer komt

door het gebruiken van zonneschermen,

rolluiken of gordijnen voor oppervlakten van

❏ Gebruik de onderdelen die bij uw apparaat

zitten en ook de specifieke onderdelen die

beschreven worden in de paragraaf

"Beschrijving van de onderdelen" om

binnenstromen van buitenlucht te

minimieren. In geval u gebruik maakt van

onderdelen die het nodig maken dat u

gaten boort in muren of ramen raden wij

aan dat u deze zo veel mogelijk passend

maakt en dat u de pakking afsluit met

silicone, gips of iets dergelijks, om zo te

voorkomen dat er lucht naar binnen of naar

buiten stroomt door de gaten.

❏ Om een verminderde doelmatigheid van uw

apparaat en zodoende een hogerBelangrijke opmerkingen

Voor het aansluiten van uw apparaat

❏ Lees het boekje met de

gebruiksaanwijzingen voordat u voor het

eerst het apparaat gebruikt. In dit boekje

staat belangrijke informatie , niet alleen

omtrent het gebruik maar ook over de

veiligheid en het onderhoud.

❏ Bewaar dit boekje met de

gebruiksaanwijzingen. Het kan eventueel

nuttig zijn voor een andere gebruiker.

❏ Zet nooit een beschadigd apparaat aan.

❏ De montage en aansluiting van uw apparaat

moeten overeenkomen met de van kracht

zijnde normatief en de instructies voor de

montage. Als men deze instructies niet

volgt, loopt men het risico de garantie te

❏ Onze apparaten komen overeen met de

vigerende veiligheidsnormen. Alleen

gespecialiseerde competente vakmensen

mogen de apparaten repareren. Het gaat

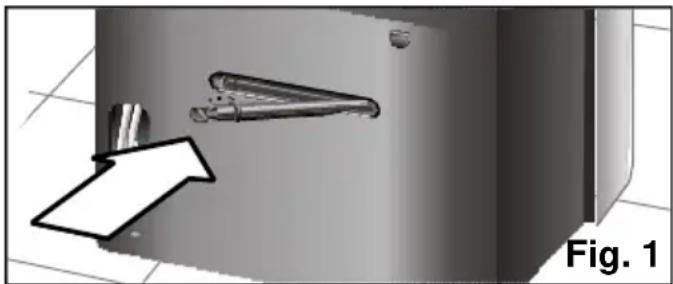

❏ Verzeker u ervan dat de dop voor de

ontluchting goed vast zit, hij kan losgeraakt

zijn tijdens het transport, Figuur 1.

energieverbruik te voorkomen, raden wij u

aan de aanwijzingen voor het plaatsen van

de ontluchtingsbuis die de fabrikant

aanraadt strikt te volgen. (Zie de paragraaf

“Mogelijkheden voor het afvoeren van lucht

❏ Voorkom kromme bochten en onnodig

verlengen van de ontluchtingsbuis.

❏ Bij de ontluchting van warme lucht in het

geval van schuiframen, gebruikt u het beste

het onderdeel dat voorkomt dat er warme

lucht van buiten naar binnen stroomt, dit

verbetert de doelmatigheid.

❏ Verifieer dat de verbindingen tussen de

ontluchtingsbuis en de moffen (uitlaatmof en

verdeelmof) goed zijn. Zie “Mogelijkheden

voor ontluchting naar buiten”.

❏ Controleer dat de diffuser zo geplaatst is

dat het raam zo veel mogelijk gesloten kan

worden om zodoende binnenstromen van

buitenlucht te voorkomen.

❏ Verzeker u ervan dat de toevoer en de

afvoer van lucht niet verstopt zijn. Houdt

deze schoon en vrij van vuil, stof en

❏ Houdt de filters van het apparaat goed

schoon en zorg ervoor dat deze goed

geïnstalleerd zijn. (Zie “Reiniging en

❏ Laat het huis gedurende de zomer

doortochten wanneer de buitenlucht op zijn

fris is ('s morgens vroeg en gedurende de

Presentatie van uw nieuwe apparaat

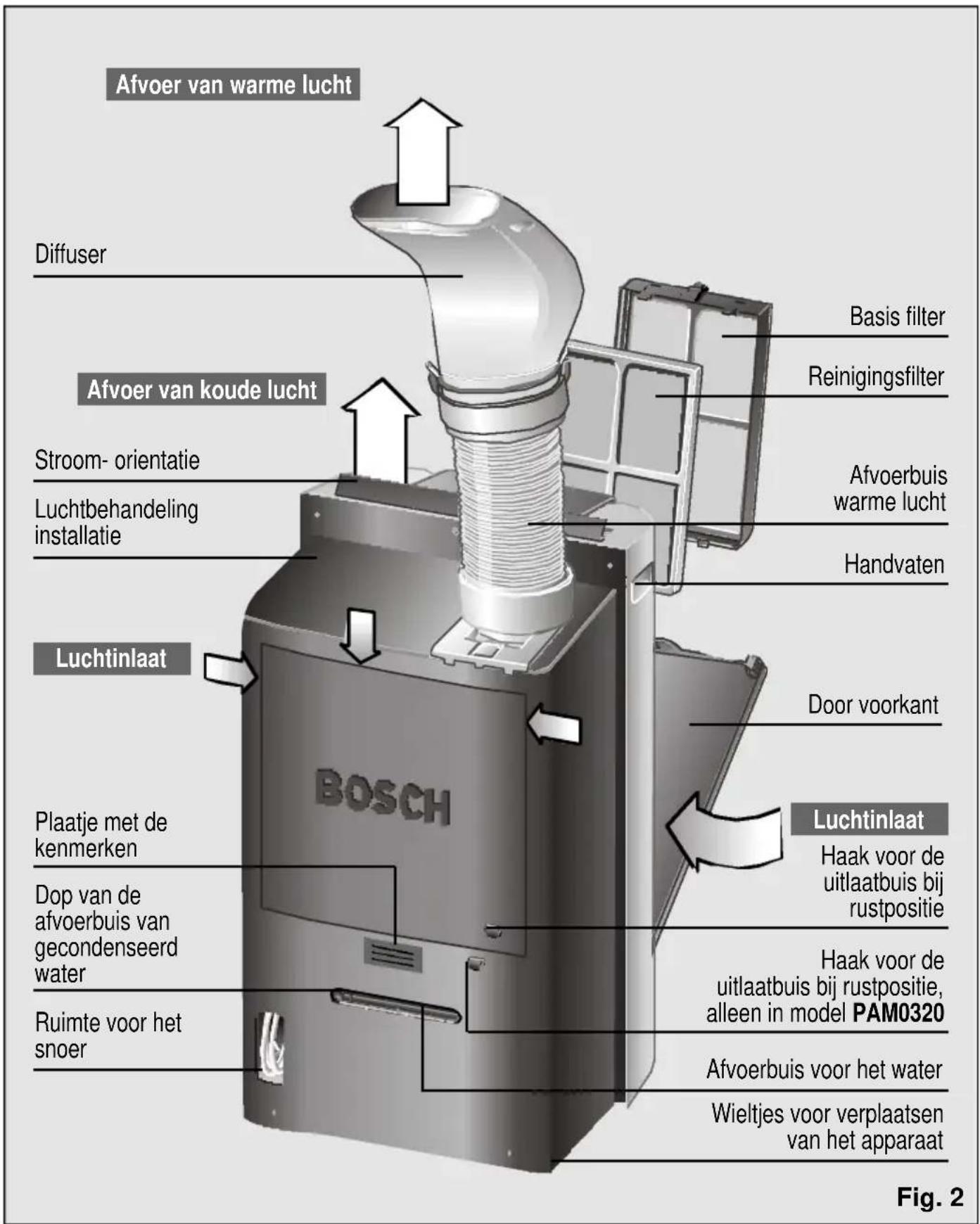

Beschrijving van het apparaat

Afvoer van warme lucht

Afvoer van koude lucht

Wieltjes voor verplaatsen

Afvoerbuis voor het water

uitlaatbuis bij rustpositie,

alleen in model PAM0320

Presentatie van uw nieuwe apparaat

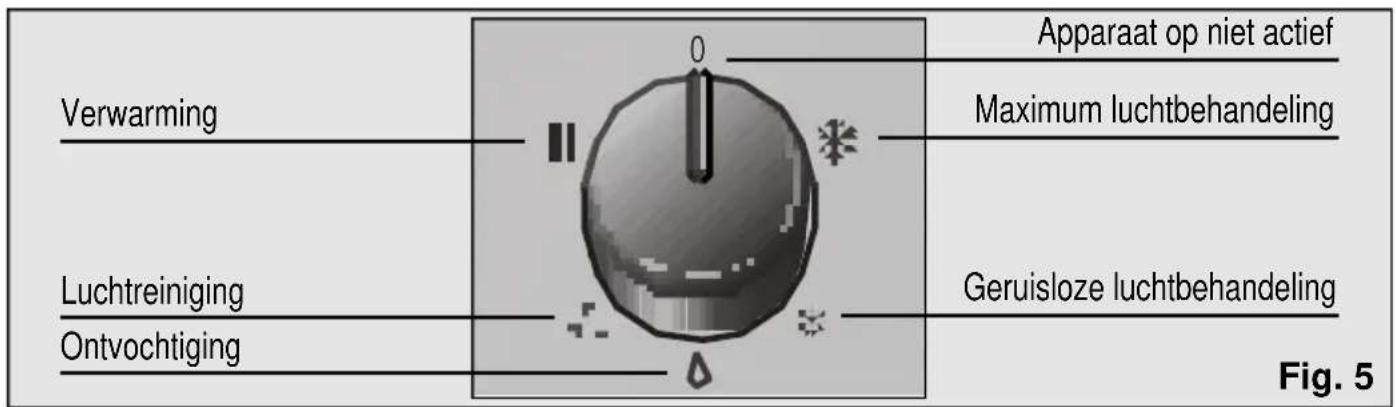

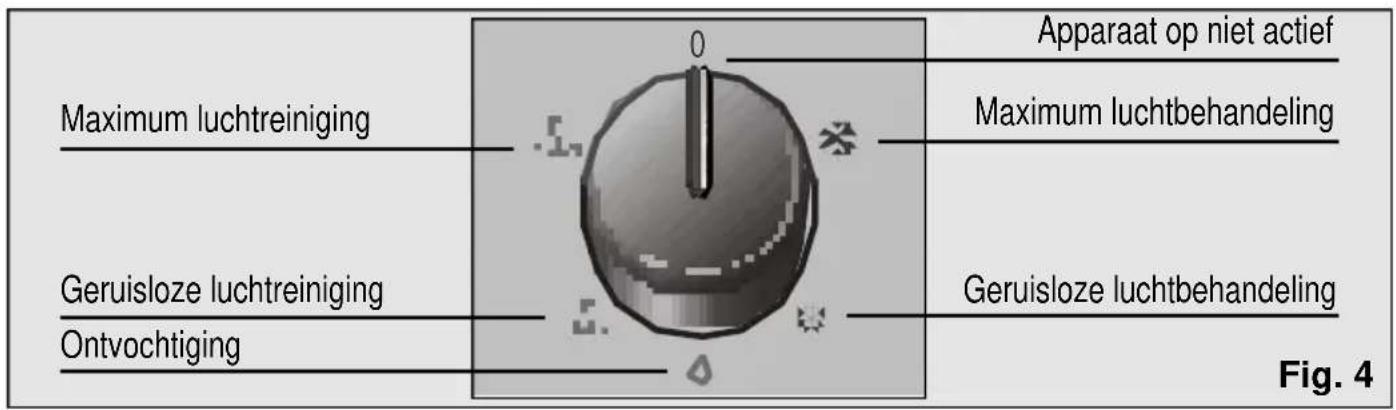

ThermostaatFunctie keuzeschakelaarLampje dat aangeeft dat

condensatiewater vol is

Apparaat op niet actief

Apparaat op niet actief

Geruisloze luchtbehandeling

Geruisloze luchtreiniging

Presentatie van uw nieuwe apparaat

Beschrijving van de onderdelen

Zuignap Basis Reinigings Dubbel Muurschuif Gleuf

filter filter actief Raamschuif balkon

Bijgeleverde onderdelen:

Deze onderdelen worden met het apparaat geleverd.

Optionele onderdelen:

Deze onderdelen kunt u kopen bij de officiële dienst van het

merk of bij de geautoriseerde leveranciers.

Optionele onderdelen:

Deze onderdelen kunt u alleen bij de officiële dienst van het

❏ Dit huishoudelijk apparaat moet op 220/240

V en 50 Hz aangesloten worden, met een

stekker die geaard is.

❏ Bescherming door middel van een

langzaam werkende zekering van 10 A .

❏ In het geval u een verlengsnoer gaat

gebruiken, dan moet dit geaard zijn , een

sectie hebben van tenminste 1,5 mm

klem en het mag niet langer zijn dan 25 m.

❏ Het snoer dat op het net aangesloten wordt

beschikt over een opbergplaats aan de

achterkant van het apparaat. Zie Fig. 2.

❏ Laat er geen water in het apparaat komen

en bedek ook de toevoer en afvoer van

lucht in uw apparaat niet.

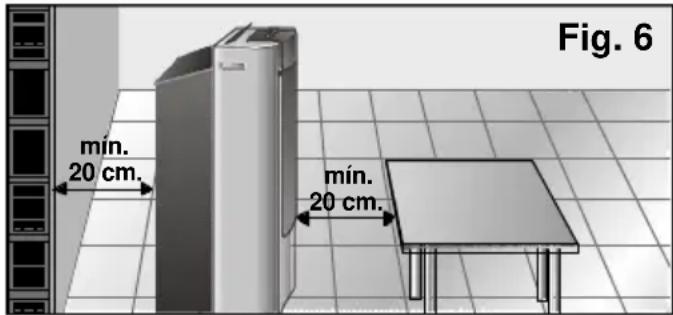

❏ Voor de veiligheid is het nodig voordat u uw

apparaat aansluit dat dit tenminste 20 cm

van elke oppervlakte in de buurt verwijderd

Mocht het om de een of andere reden nodig

zijn het elektrische aansluitingsnoer te

vervangen door een nieuw snoer, mag dit

alleen door geautoriseerd personeel van de

Officiële Technische Dienst gedaan worden.

Als het apparaat afgezet wordt en weer

opnieuw aangezet wordt, zal de compressor

na ongeveer drie minuten weer op gang

komen. Deze tijd is nodig om de goede

werking ervan de garanderen.

Vermijd direct contact met de lucht die via de

afvoerbuis uitgeblazen wordt.81

Voorwaarden voor het transport.

Het apparaat beschikt over wieltjes voor het

gemakkelijk verplaatsen ervan. Mocht het

nodig zijn dan kunt u het apparaat doen

hellen om het verplaatsen zo gemakkelijker te

maken. In zo'n geval is het aan te raden

tenminste een uur te wachten voor u het

apparaat weer opnieuw aanzet.

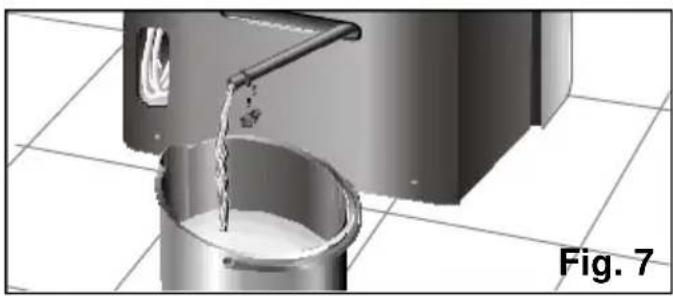

❏ Voor u het apparaat verplaatst, moet het

condensatiewater dat zich in het interne

depot bevindt verwijderd worden, door de

afvoerbuis uit zijn houder te halen en de

dop, Fig. 7, te demonteren, om het water te

lozen. Als het depot leeg is, moet u niet

vergeten de dop weer op zijn plaats en de

buis in de houder terug te zetten.

Tijdens de luchtbehandeling, verdampt een

gedeelte van het condensatie water

automatisch en wordt samen met de

afgevoerde lucht naar buiten afgevoerd door

de afvoerbuis van warme lucht.

Als de vochtigheidsgraad erg hoog is, zal het

apparaat condensatie water opslaan in het

interne depot. Als dit een bepaald niveau

bereikt, gaat het lampje, Fig. 3, dat aangeeft

dat het depot vol loopt, branden en dit moet

dan geleegd worden. In dat geval koelt het

apparaat niet meer, zoals uitgelegd is in

"Voorwaarden van het transport", Fig. 7.

❏ Aangeraden wordt het apparaat af te zetten

gedurende het legen van het waterdepot.

Wij herinneren u er aan dat als het

apparaat afgezet is, u ongeveer 3 minuten

Gebruiksaanwijzingen

Het apparaat reinigt, ontvocht en koelt

tegelijkertijd de lucht in de ruimte waar het

staat en schept zo een aangenaam klimaat.

❏ Sluit het apparaat aan op het elektrische net.

❏ Leid de afvoerbuis van warme lucht naar

buiten. Om te veel lawaai en verlies van

doelmatigheid te voorkomen is het volstrekt

nodig dat de afvoerbuis van de lucht zo

geplaatst wordt als beschreven staat in

Fig. 14. Zie paragraaf "Mogelijkheden voor

het afvoeren van lucht naar buiten".

❏ Verzeker u ervan dat de dop, Fig. 1, op de

afvoerbuis van het water zit, om te

voorkomen dat het water naar buiten vloeit

en zodoende de steunoppervlakte nat maakt.

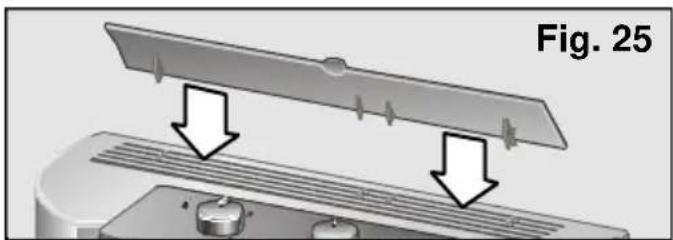

❏ Til de oriëntatieklep die zich aan de

bovenkant van het apparaat bevindt

omhoog. In de modellen PAM0330 is deze

oriëntatieklep niet geïnstalleerd. Zie figuren

25 of 26 van de verwarming.

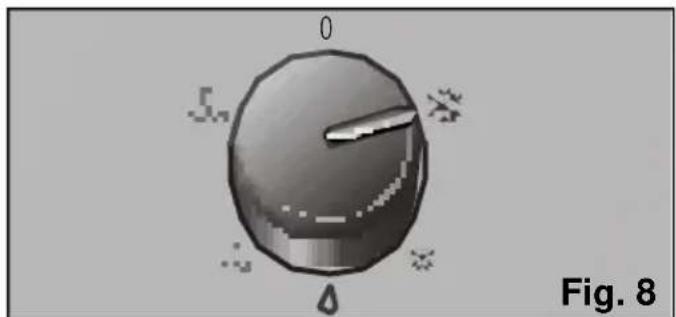

❏ Kies de maximale of de geluidloze funcite

van de luchtbehandeling, Fig. 8. (de functie

geluidloze koeling vermindert de luchtmassa

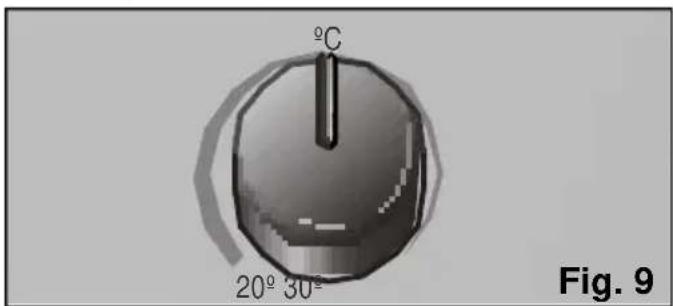

❏ Zet de thermostaat op de gewenste

temperatuur, Fig. 9. Als het apparaat

automatisch afslaat door de thermostaat,

moet u wachten totdat de temperatuur in de

omgeving 2-3º C stijgt, voordat het apparaat

ºC Fig. 9Mobiele installatie

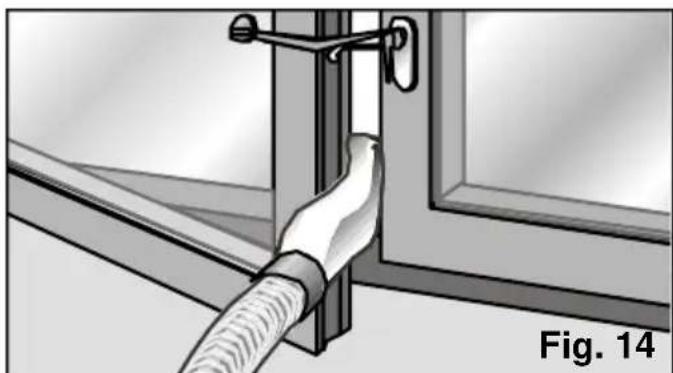

❏ Open het raam een stukje en plaats de

diffuser tussen de raampost en het kozijn.

❏ Sluit het raam zo goed mogelijk en zet het

vast met de geleverde zuignap, Fig. 14.

Gebruiksaanwijzingen

moet wachten totdat de compressor weer

gaat werken. Dit is de tijd die nodig is om

de juiste werking van het apparaat te

Mogelijkheden voor het afvoeren van

de lucht naar buiten

Plaatsing van de afvoerbuis van de lucht

en onderdelen van het apparaat.

Plaats de buis voor het afvoeren van de lucht

op het verbindingsstuk met het tongetje

“push” en draai hem vast naar links, Fig. 10.

Opening voor het plaatsen van

de afvoerbuis van de lucht

In het geval dit gemakkelijker is, kunt u ook

het verbindingsstuk uit het apparaat halen

door te drukken op het tongetje “Push” en het

daarna naar buiten te schuiven Fig. 11A.

Als dit verbindingsstuk er uit is, draait u de

afvoer buis vast zoals te zien is op fig 11 B en

verzekert u zich ervan dat het goed vast zit.

Fig. 11A Fig. 11B Fig. 12

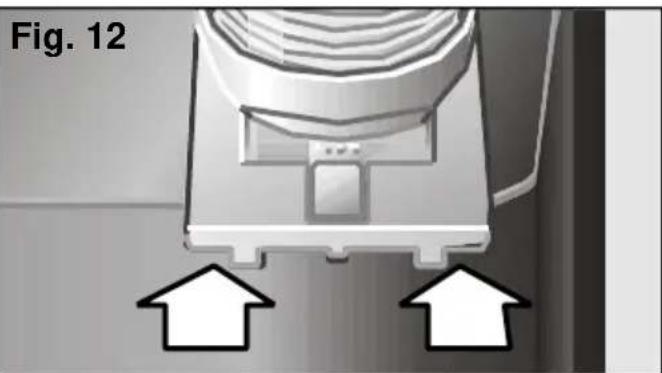

Daarna plaats u het geheel in het apparaat

door het in de houder te schuiven Fig. 12.

Verankering van de diffusie klep –

afvoerbuis van de lucht

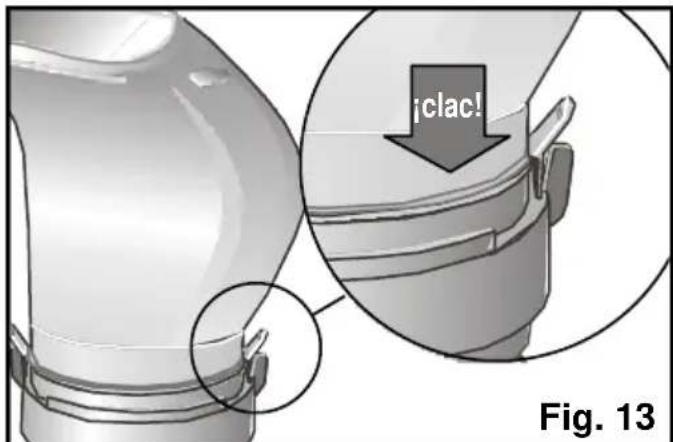

Plaats de diffusie klep op het vrije einde van

de buis door iets op beide elementen te

drukken tot u een “klik” hoort. Verzeker u er

van dat de clips dicht zijn om te voorkomen

dat de diffusie klep kan vallen Fig 13.

Gebruiksaanwijzingen

❏ Verwijder de diffuser en sluit de afvoerbuis

van de lucht aan op het onderdeel.

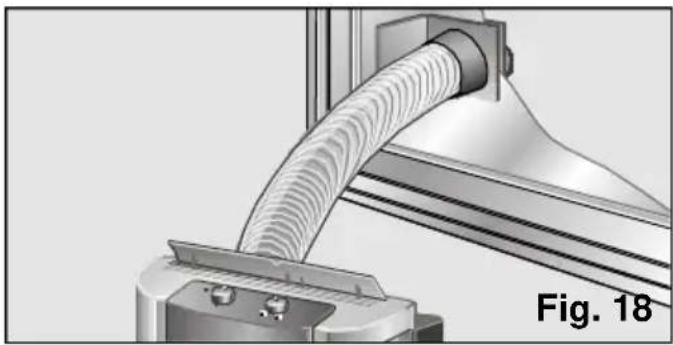

❏ In het geval dat het gaat om een vaste

installatie via een raam, gebruikt men alleen

het transparante eindstuk van het onderdeel

en moet er in het glas een opening gemaakt

worden van 14 cm, Fig. 18.

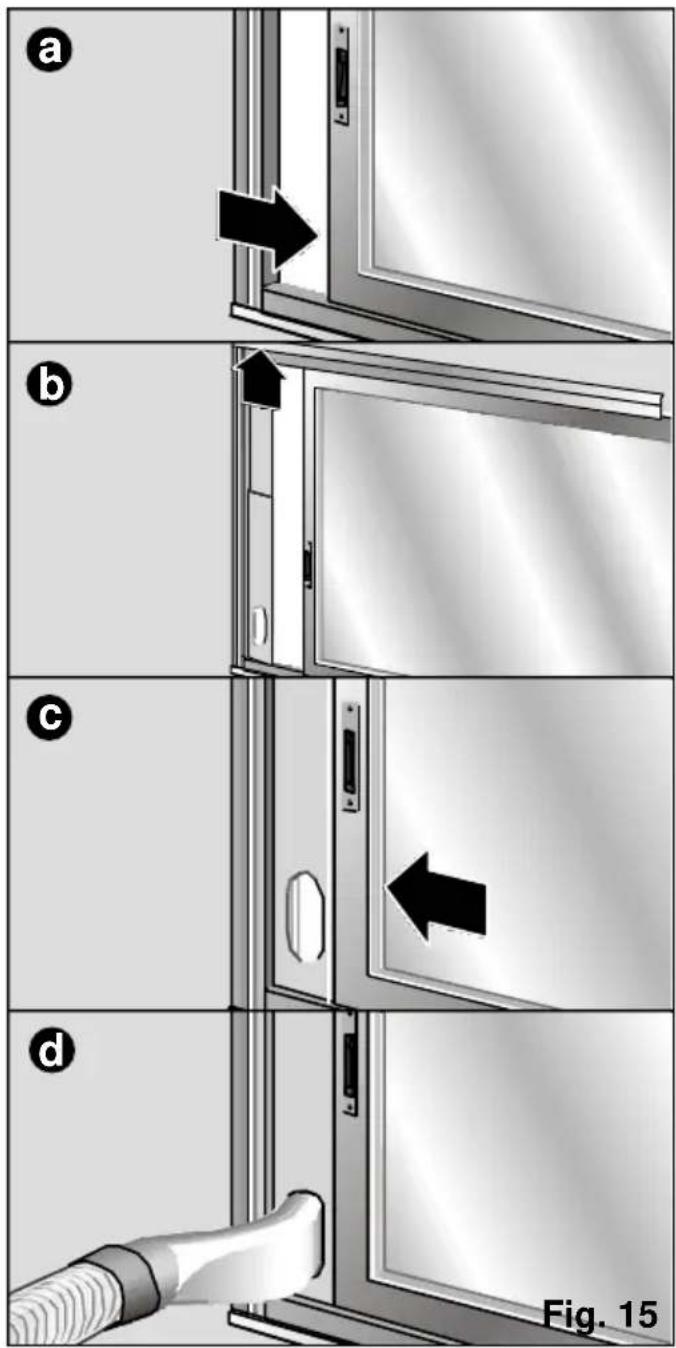

• U kunt hiervoor ook het installatie onderdeel

gleuf raam / balkon gebruiken. (Zie

“Beschrijving van de onderdelen”) Fig. 15 :

a, b, c, d. Dit is zowel op horizontale als op

verticale ramen en op balkons te gebruiken.

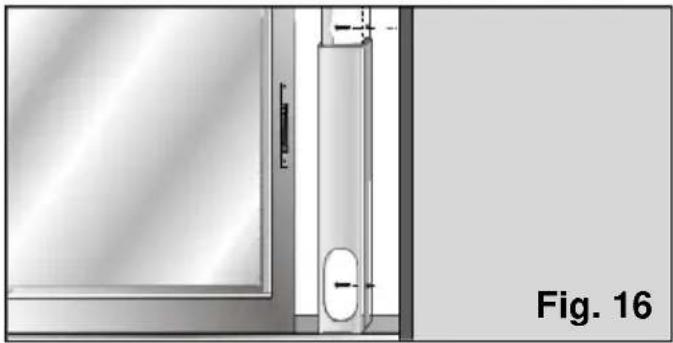

• Om dit vast te zetten op het raam of het

balkon beschikt u over twee laterale gaatjes.

Met twee schroefjes (niet bij het onderdeel

geleverd) kan de gebruiker de gleuf vast

zetten op de raampost of vastmaken aan de

muur zonder dat er gevaar bestaat dat de

gleuf zich verplaatst of kan vallen, Fig. 16.

Maak de afvoerbuis van de warme lucht

niet onnodig lang (grootste lengte 140 cm).

De vaste installatie wordt gedaan met behulp

van het onderdeel muurschuif / raamschuif.

Zie “Beschrijving van de onderdelen”.

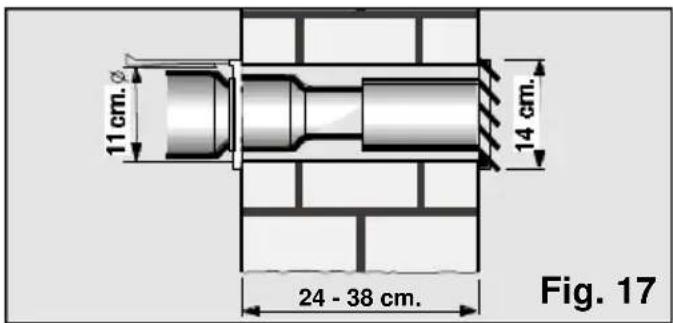

❏ Om de warme lucht af te voeren via de

muur moet u een opening in de muur

maken voor het plaatsen van de

muurschuif, Fig. 17.

Fig. 18Ontvochtiging

Op de positie vermindert het apparaat de

vochtigheidsgraad van het milieu en reinigt de

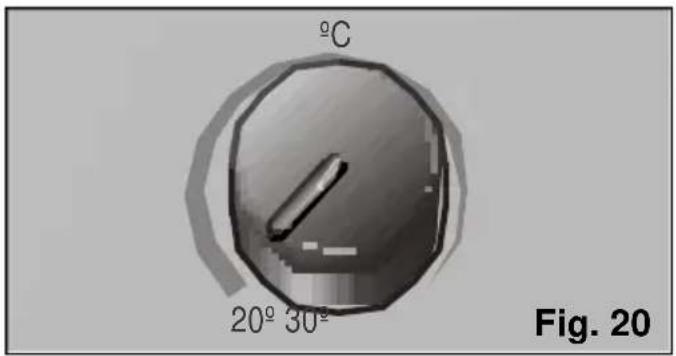

❏ Zet de thermostaat op de positie laagste

temperatuu, Fig. 20.

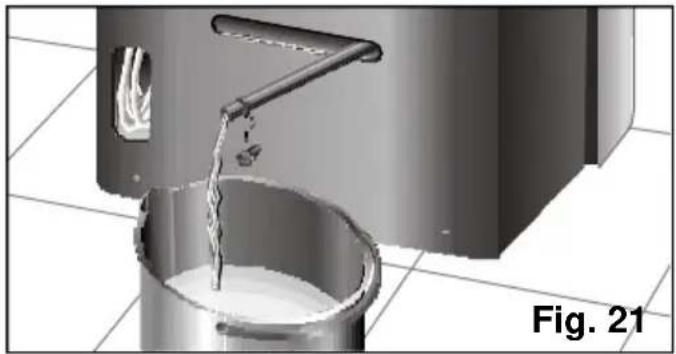

❏ Plaats een bakje bij het einde van de buis

en verwijder de dop om het condensatie

water op te kunnen vangen, Fig. 21.

De hoeveelheid ontvocht water kan wisselen,

afhankelijk van de omstandigheden van de

omgeving. (Zie “technische gegevens”).

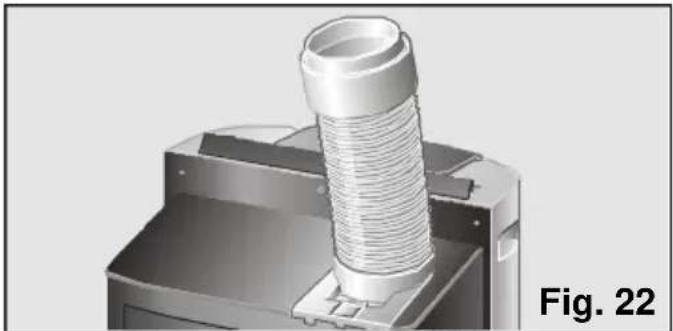

❏ Verwijder de diffuser en zet de afvoerbuis

van de lucht op de in Figuur 22

❏ Mocht u dit wensen dan kunt u ook de

afvoerbuis geheel demonteren.

❏ Til de oriëntatieklep die zich aan de

bovenkant van het apparaat bevindt omhoog.

In de modellen PAM0330 is deze

oriëntatieklep niet geïnstalleerd. Zie figuren

25 of 26 van de verwarming.

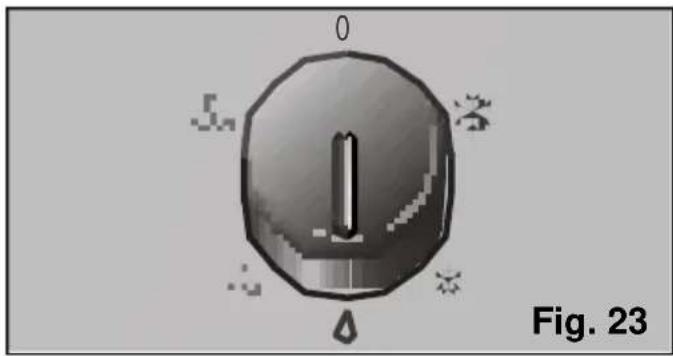

❏ O Kies de ontvochtigingsfunctie op de

functie keuzeschakelaar, Fig. 23.

Gebruiksaanwijzingen

Bij het plaatsen van de buis moet men

kromme bochten voorkomen. Als men dit

niet doet, wordt de juiste afvoer van de

warme lucht verhinderd, terwijl het

tegelijkertijd een vermindering van het

koelpotentieel en het rendement van het

apparaat zou opleveren.

Om de maximale koeling en het laagste

geluidsniveau de halen moeten wij u

aanraden de afvoerbuis hoger te plaatsen

dan de totale hoogte van het apparaat,

Gebruiksaanwijzingen

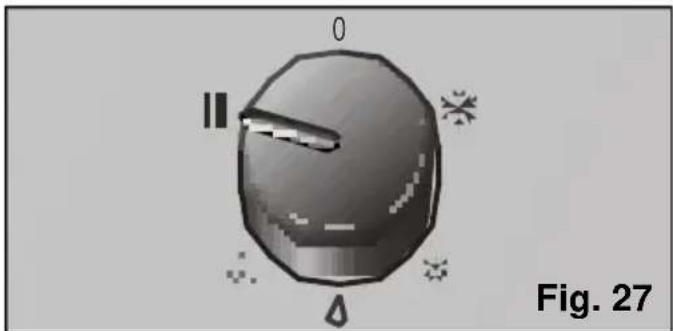

❏ Kies de functie verwarming. Fig. 27.

❏ Zet de thermostaat op de gewenste

temperatuur. Zodra deze temperatuur

bereikt is slaat het apparaat automatisch af

en het zal weer gaan werken als de

temperatuur 2-3°C. gedaald is.

Bedek de inlaat en uitlaat van uw apparaat

❏ In de gevallen en bij de modellen die de

optionele filters hebben raden wij u aan deze

te installeren onafhankelijk van de gekozen

functie, koeling, ontvochtiging of reiniging

van de lucht. Zo krijgt u een verhoogde

reinigende doelmatigheid.

Vanwege de interne configuratie van de

modellen PAM0320, wordt tijdens de functie

ventilatie ook lucht naar buiten afgevoerd.

Om het geluid dat dit veroorzaakt te

verminderen, raden wij u aan de

ontluchtingsbuis te verwijderen.

(alleen in model PAM0330)

Op de positie verwarmt het apparaat de

lucht in de kamer tot de door de gebruiker

gewenste temperatuur bereikt is, terwijl

tegelijker tijd de lucht in de kamer gereinigd

❏ Sluit het apparaat aan op het elektrische net.

❏ Plaats de afvoerbuis van de lucht op dezelfde

manier als bij de functie ontvochtiging.

❏ In de modellen PAM0330 is deze

luchtoriëntatie niet in het apparaat

geïnstalleerd. Om de luchtstroom beter de

verdelen wordt door de fabrikant

aangeraden deze eerst de installeren. Op de

bijgevoegde figuren ziet u hoe de

luchtoriëntatie geïnstalleerd moet worden.

Bij het veranderen van functie mag u niet

vergeten de dop op de lozingsbui van het

water te plaatsen. Mocht u dit vergeten dan

zal het water uit het apparaat vloeen als dit

Houdt altijd rekening met het feit dat de

temperatuur van de omgeving 18°C. of

hoger moet zijn voor het functioneren van

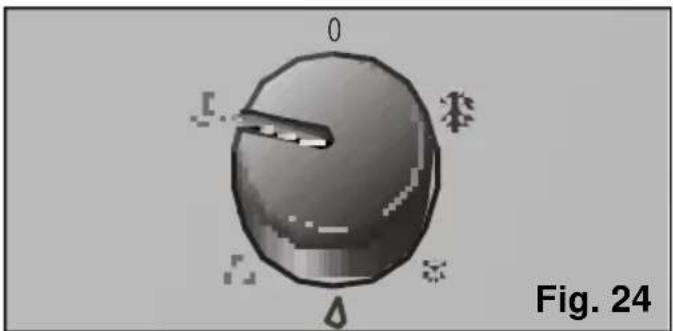

Bij deze functie circuleert de lucht weer naar

het interieur van de kamer, (ventilatie) en de

lucht gaat dan door een reinigingsfilter.

Het apparaat beschikt over een basis filter en

een reinigingsfilter om het volgende te

- Stuifmeel, bacteriën en stof.

❏ Plaats de afvoerbuis van de lucht op

dezelfde positie als bij de ontvochtiging.

❏ Til de oriëntatieklep die zich aan de

bovenkant van het apparaat bevindt

omhoog. In de modellen PAM0330 is deze

oriëntatieklep niet geïnstalleerd. Zie figuren

25 of 26 van de verwarming.

❏ Kies de snelheid voor de reiniging:

Fig. 27Sommige modellen hebben ook een

reinigingsfilter die in de basis filter geplaatst is.

Om doelmatig te blijven moet u de

reinigingsfilter elk jaar vervangen.

(Deze onderdelen kunt u kopen bij de Officiële

Technische Dienst van de fabrikant of bij de

geautoriseerde leveranciers.) Zie de paragraaf

over "Beschrijving van de onderdelen"

Installeren van de reinigingsfilter

❏ Haal de basis filter uit het apparaat, Fig. 30.

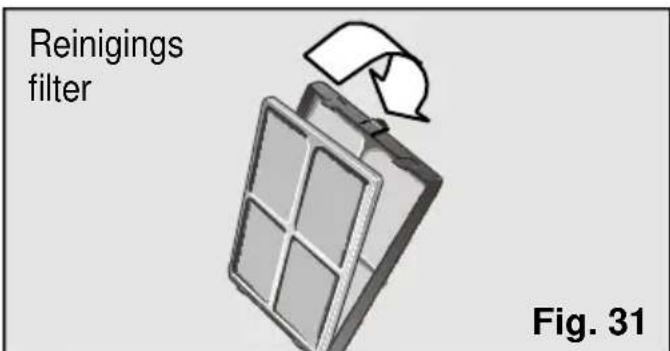

❏ Plaats de reinigingsfilter in de basis filter

zoals te zien is op Figuur 31.

❏ Installeer deze set in het apparaat waarbij

de onderste veertjes overeen moeten

komen met de openingen die zich aan de

voorkant van de behuizing van het apparaat

bevinden terwijl u drukt op de bovenste clip

tot u "click" hoort, hetgeen betekent dat het

geheel goed op plaats zit.

❏ Sluiten van de voordeur van het apparaat .

❏ Plaats alleen een set filters op de steun om

het koelingpotentieel te bewaren.

Om het schoonmaken of vervangen van de

filters gemakkelijker te maken is het ook

mogelijk de voordeur van het apparaat te

Reiniging en Onderhoud

Reiniging van het apparaat

❏ Voor de veiligheid raden wij u aan het snoer

van het apparaat uit het stopcontact te

halen, voordat u het apparaat gaat

❏ U kunt het apparaat schoonmaken met een

doekje of spons, lauw water en een zacht

❏ Gebruik nooit heet water (warmer dan

40°C), bleekmiddel, benzine, wasbenzine,

zuren, schuursponzen, borstels of

schuurmiddelen en voorkom dat er water in

❏ Maak het apparaat niet met een waterslang

Schoonmaken en verwisselen van de

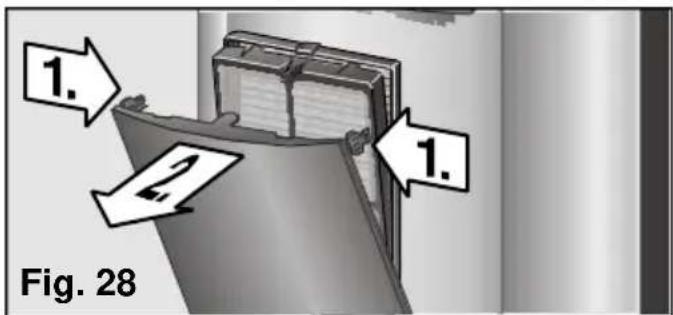

Om de voordeur van het apparaat te openen

(het is niet nodig de deur te verwijderen) is het

voldoende om op de clips aan de zijkant te

drukken (Fig. 28, 1.) en naar voren te trekken,

(Fig. 28, 2.).Het deurtje beschikt over een

maximum punt tot waar u de deur kan openen

zonder dat deze valt..

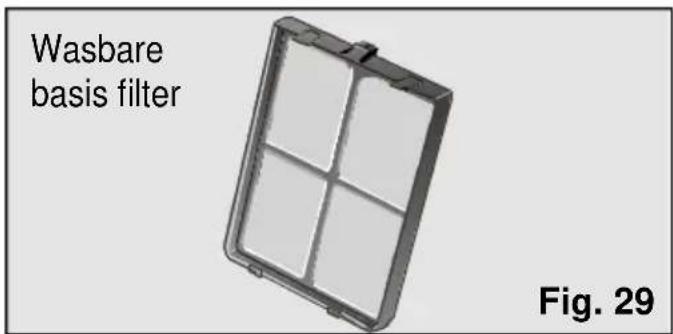

Alle modellen beschikken over een basis filter

die na verloop van tijd gereinigd moet worden,

Fig. 29. Hiervoor hoeft u alleen op de clip die

zich aan de bovenkant bevindt te drukken en

de filter uit de houder te halen, Fig. 30. U

wast de filter met stromend water, droogt de

filter en zet hem weer op zijn plaats terug.

Reiniging en Onderhoud

Hiervoor is het voldoende de deur open te

maken tot aan de veiligheidslimiet (de deur

blijft open staat met een lichte helling ;

Figuur 28) en er flink aan te trekken. Om de

deur weer op zijn plaats terug te zetten

moeten de veertjes aan de benedenkant

van de deur overeenkomen met de

openingen in de behuizing van het

apparaat tot aan de grens van de clips in

Voorwaarden voor het opslaan

Aan het einde van elk seizoen, en om te

voorkomen dat het apparaat te veel ruimte in

beslag zou nemen, moet u de ontluchtingsbuis

op de positie rust plaatsen.

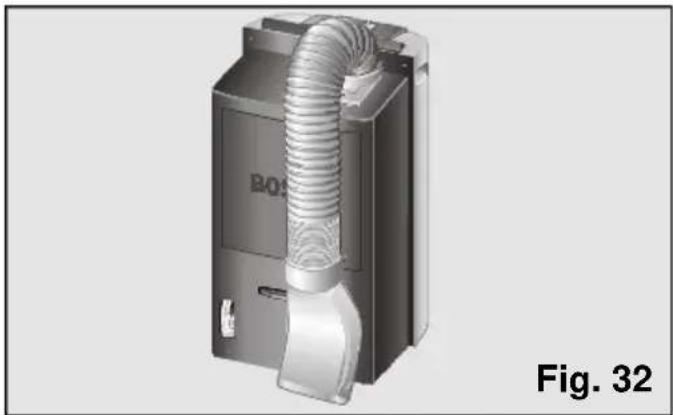

❏ Hiervoor buigt u de buis naar de achterkant

van het apparaat en maakt deze vast aan

de diffusie haak, Fig. 32 en 32.

Voor het in gebruik stellen aan het

begin van het seizoen

❏ Maak de luchtfilter schoon .

❏ Daarna maakt u zo nodig de bedekking en

het traliewerk schoon.

op te lossen. Hierop volgt de beschrijving van

enkele van die mogelijke geluiden om deze

beter te vast te stellen.

Heel normale geluiden

❏ Als u een regelmatig terugkerend borrelend

geluid hoort van water, is dit het gevolg van

het werken van de pomp, dat het water

opnieuw doet circuleren om het vermogen

van het apparaat te verbeteren.

❏ Als u een geluid hoort dat op zacht

gemompel lijkt, is dat te danken aan de

normale werking van de compressor, dit

geluid kan men niet vermijden.

❏ Als u een fluitend geluid hoort, hebben wij

te maken met het geluid dat geproduceerd

wordt door het vloeien van het koelmiddel

door de dunne buizen van het apparaat als

de compressor in werk gesteld wordt.

❏ Hoort u een kort geluid, een soort "klik", dan

gaat het om het geluid dat geproduceerd

wordt door het aanzetten of afzetten van

de pomp of om het geluid dat de regulator

maakt als de elektronica in werking of

buiten werking gezet wordt.

Geluiden die gemakkelijk opgelost kunnen

❏ Verzeker u ervan dat de luchtafvoerbuis en

ook de verdeel mof en de uitlaatmof de

goed aan het apparaat vastgemaakt zijn.

❏ Controleer of de in- en uitlaat van de lucht

in het apparaat vrij gehouden zijn van

❏ Verifieer dat het apparaat niet in direct

contact staat met meubels of andere

elektrische apparaten om zodoende te

voorkomen dat de uitgeblazen lucht direct

op deze voorwerpen gericht is, hetgeen het

geluid zou verhogen.

Elke willekeurige andere reparatie moet

uitgevoerd worden door een gespecialiseerde

vakman. Neem daarvoor contact op met de

geautoriseerde leverancier, met de

klantendienst of met onze Technische Dienst

Overwegingen die u telefoongesprekken met de Technische Dienst zullen besparen

Algemene werkingscondities

Wat te doen als ? ...

... het apparaat niet werkt ...

❏ Verzeker u ervan dat de stekker in het

❏ Verifieer dat de functie keuzeschakelaar

niet op niet actief staat .

❏ Ga na of er elektriciteit is en of de stop niet

❏ Stel de thermostaat af op een lagere

... het apparaat werkt niet en het lampje dat

aangeeft dat het depot van het

condensatie water vol is brandt ...

❏ Plaats het apparaat op een platte

oppervlakte. Als het lampje blijft branden,

leeg dan het interne water depot van het

apparaat. (Zie de instructies bij

... het apparaat koelt de lucht niet

❏ Controleer of de verbindingen van de

afvoerbuis van de warme lucht goed zijn.

❏ Verzeker u er van dat de baan van de

luchtinlaatbuis niet te krom is en dat de buis

niet langer is dan 140 cm.

❏ Controleer of de dop van de afvoerbuis van

het water goed op de buis zit.

❏ Installeer de zuignap zodat de opening in

het raam zo klein mogelijk is.

❏ Sluit de rolluiken om de gevolgen van de

zonnestralen te verminderen.

... u water op het traliewerk van het

bedieningspaneel ziet of op de plaats

waar de basis filter geplaatst is...

❏ Maakt u zich daarom geen zorgen, dit is het

gevolg van de normale werking van het

Algemene overwegingen omtrent het

... het apparaat maakt te veel lawaai ...

Wij onderscheiden twee soorten geluiden, het

geluid dat een gevolg is van de normale

werking van het apparaat en dit is gemakkelijkModel PAM0320 PAM0330

Maximumverbruik (W) 760 950

Airconditioning (W) 1700 2000

Energie-efficiëntie (letter) B C Ontvochtiging (l/dag) * 35 40

- Ontvochtiging (min./max. in °C) 18 – 35 18 – 35

(*) Indien de omstandigheden van de te ontvochtigen ruimte anders zijn dan 30ºC en 80% Relatieve Vo c h t i g h e i d ,

kan de hoeveelheid water variëren.

Servicio Técnico / Garantía / Technische gegevens

Als het apparaat na inachtneming van het

installatievoorschrift en de gebruiksaanwijzing

- en vooral van het hoofdstuk

"Overwegingen..." niet functioneert, dan staat

de Servicedienst tot uw beschikking.

Als u de hulp van de Servicedienst inroept,

geef dan het typenummer (E-nummer) en het

serienummer (FD-nummer) op. U vindt deze

gegevens op het typeplaatje op het het

Voor het aangeschafte apparaat gelden de

garantiebepalingen die door de

vertegenwoordiging van de moederorganisatie

in het land van aankoop zijn uitgegeven.

Eventuele bijzonderheden hierover zal de

leverancier, bij wie het apparaat is gekocht,

desgevraagd verschaffen.

Technische gegevensIndice
