GEBRUIKSAANWIJZING IDE 45 S EU INDESIT

Installatie en gebruik

Lavavajillas

Gebruiksaanwijzingen voor de plaatsing en gebruik

Lavavajillas 56

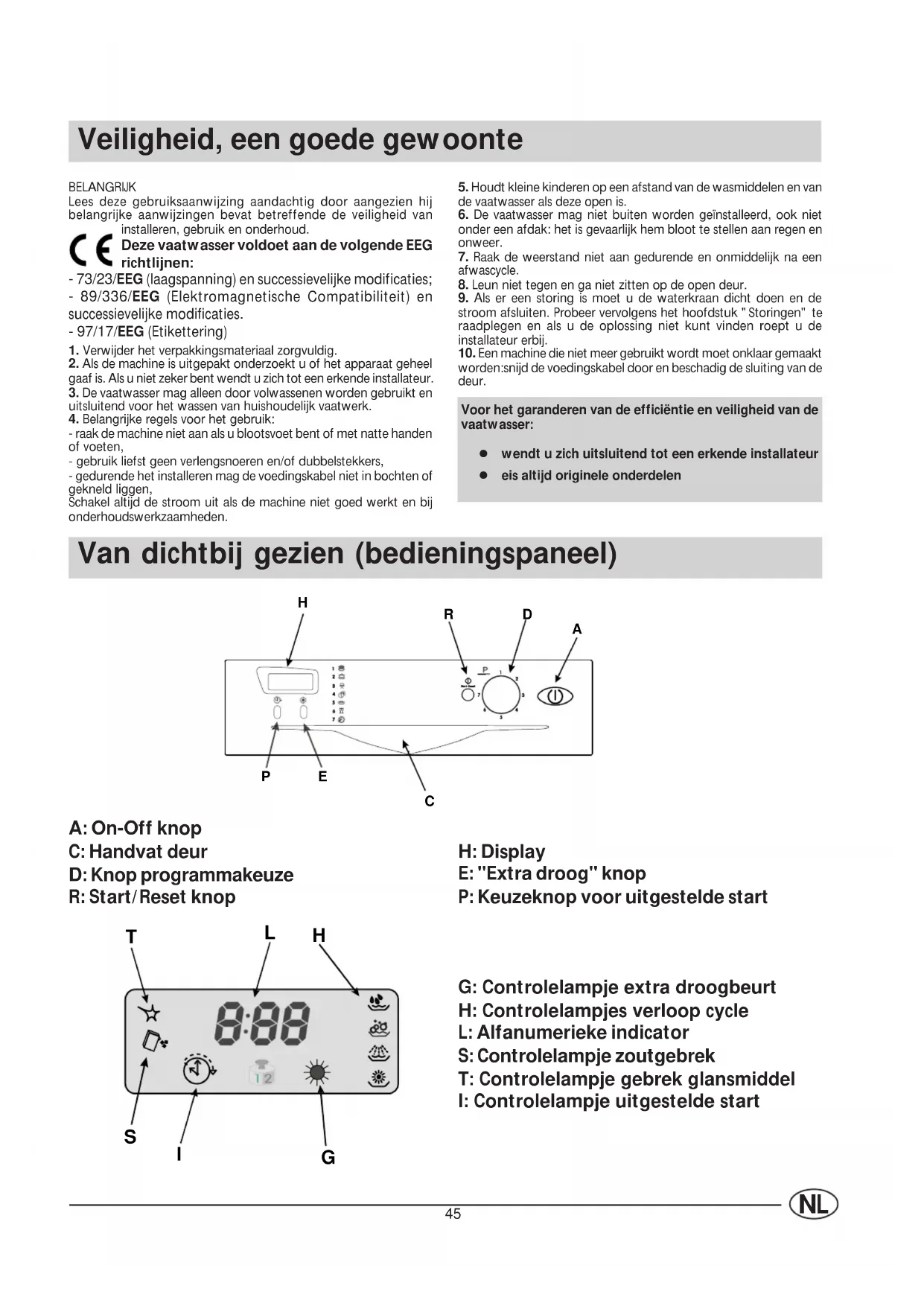

Veiligheid, een goede gewoonte

BELANGRIJK

Lees deze gebruiksaanwijzing aandachtig door aangezien hij belangrijke aanwijzingen bevat betreffende de veiligheid van installeren, gebruik en onderhoud.

Deze vaatwasser voldoet aan de volgende EEG richtlijnen:

• 73/23/EEG (laagspanning) en successievelijke modificaties;
• 89/336/EEG (Elektromagnetische Compatibiliteit) en successievelijke modificaties.

• 97/17/EEG (Etikettering)

• Verwijder het verpakkingsmateriaal zorgvuldig.

• Als de machine is uitgepakt onderzoekt u of het apparaat geheel gaaf is. Als u niet zeker bent wendt u zich tot een erkende installateur.
• De vaatwasser mag alleen door volwassenen worden gebruikt en uitsluitend voor het wassen van huishoudelijk vaatwerk.
• Belangrijke regels voor het gebruik:

- raak de machine niet aan als u blootsvoet bent of met natte handen of voeten,

- gebruik liefst geen verlengsnoeren en/of dubbelstekkers,

- gedurende het installeren mag de voedingskabel niet in bochten of gekneld liggen,

Schakel altijd de stroom uit als de machine niet goed werkt en bij onderhoudswerkzaamheden.

1. Houdt kleine kinderen op een afstand van de wasmiddelen en van de vaatwasser als deze open is.
2. De vaatwasser mag niet buiten worden geïnstalleerd, ook niet onder een afdak: het is gevaarlijk hem bloot te stellen aan regen en onweer.
3. Raak de weerstand niet aan gedurende en onmiddelijk na een afwascycle.
4. Leun niet tegen en ga niet zitten op de open deur.
5. Als er een storing is moet u de waterkraan dicht doen en de stroom afsluiten. Probeer vervolgens het hoofdstuk "Storingen" te raadplegen en als u de oplossing niet kunt vinden roept u de installateur erbij.
6. Een machine die niet meer gebruikt wordt moet onklaar gemaakt worden:snijd de voedingskabel door en beschadig de sluiting van de deur.

Voor het garanderen van de efficiëntie en veiligheid van de vaatwasser:

• wendt u zich uitsluitend tot een erkende installateur
• eis altijd originele onderdelen

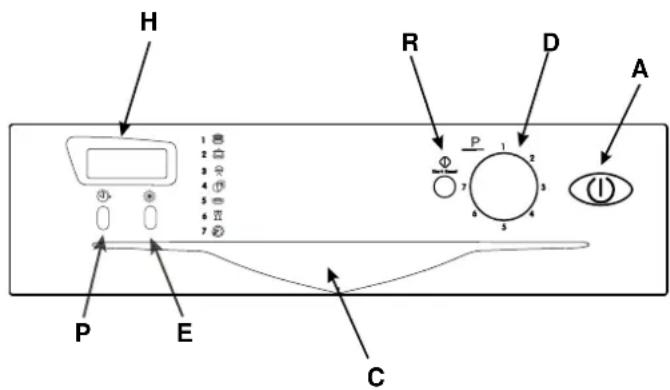

Van dichtbij gezien (bedieningspaneel)

H: Display
E: "Extra droog" knop
P: Keuzeknop voor uitgestelde start

G: Controlelampje extra droogbeurt
H: Controlelampjes verloop cycle
L: Alfanumerieke indicator
S: Controlelampje zoutgebrek
T: Controlelampje gebrek glansmiddel
I: Controlelampje uitgestelde start

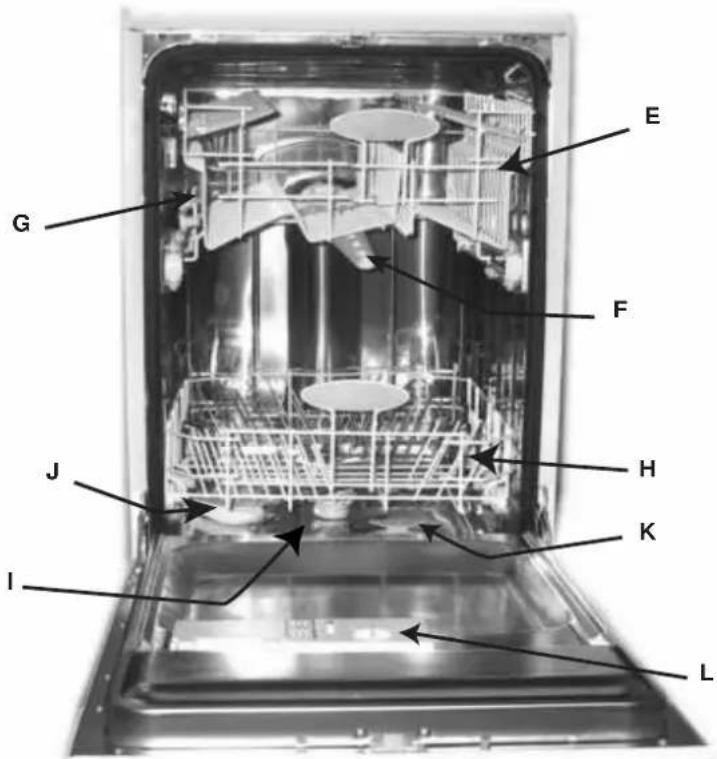

Van dichtbij gezien (Van binnen)

Bovenste sproeiarmen

Regelen hoogte korf

Onderkorf

Onderste sproeiarmen

Deksel zoutbak

Filter

Bakje afwasmiddel en glansmiddel

Technische eigenschappen

Breedte cm.45

Diepte cm. 60

Hoogte cm. 85

Capaciteit 9 standaard couverts

Waterdruk 4,3 psi - 145 psi 30 KPa÷ 1MPa (0,3 ÷10 bar)

Spanning Zie label

Energieverbruik Zie label

Zekering Zie label

Zout ....

Het zout

De hardheid van het water variëert van plaats tot plaats. Als hard water in de vaatwasser komt vormt zich kalkafzetting op het vaatwerk.

Dankzij een ontkalker die speciaal zout voor vaatwassers gebruikt wordt de kalk uit het water verwijderd.

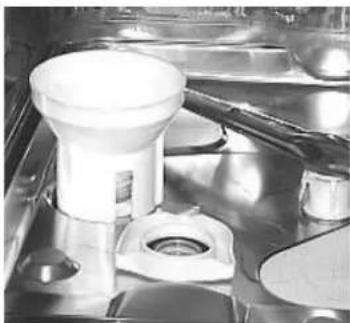

Toevoeging zout in de ontkalker

Gebruik altijd speciaal zout voor vaatwassers.

Het zoutreservoir bevindt zich onder de onderkorf en wordt als volgt gevuld:

1. Trek de onderkorf eruit, schroef de deksel van het zoutreservoir los.

2. Als u het zoutreservoer voor de eerste keer vult, vul het met water.

3. Zet de bijgeleverde trechter op het gat en giet er ongeveer 2 Kg zout in. Een beetje water kan uit het reservoir lopen.

4. Schroef de deksel weer stevig vast.

Het zoutreservoir moet worden bijgevuld als het controlelampje zoutgebrek "S" knippert.

Nadat u voor de eerste keer zout heeft toegevoegd is het normaal dat het controlelampje 'zoutgebrek' aan blijft of knippert voor ongeveer de volgende 5 afwasbeurten.

Belangrijk: Vul het zout bij voordat u een afwascycle begint om roestvorming te vermijden.

Regelen zoutgebruik

De vaatwasser is voorzien voor het regelen van het zoutverbruik naar gelang de hardheid van het water dat wordt gebruikt, zodat het zoutverbruik is aangepast aan het minimum dat noodzakelijk is.

U kunt de graad van hardheid van het water aanvragen bij de Waterstaat van uw zone

Voor het regelen volgt u de vol- gende instructies:

1. Schroef de deksel van het zoutreservoir los.
2. op de kraag van het zoutreservoir is een pijl (zie afb. hiernaast), draai indien noodzakelijk de pijl van het teken "-" tegen de klok in naar het teken "+" naar gelang de hardheid van het water in uw leiding.

Voer het regelen uit volgens het volgende schema:

Hardheid van het water.
°dH °fH	mmol/l		Keuze positie.	Zout-gebruik.(gram./-ciclo)	Autono-mie(cycles\2-kg)
0, 10 0,	17 0, 1,7 / 0 /
10, 25 18,	44 1,8, 4,4		-	20 60
25, 50 45,	89 4,5,	8,9 MED	40 40
>50	>89	>8,9	+	60 25

Afwasmiddel en glansmiddel .....

Het afwasmiddel

Gebruik alleen speciaal afwasmiddel voor vaatwassers. Het opvullen met afwasmiddel moet worden uitgevoerd voordat de afwascycle begint op basis van de indicaties aangegeven in de "Tabel afwascycles". Het bakje bevindt zich in de deur.

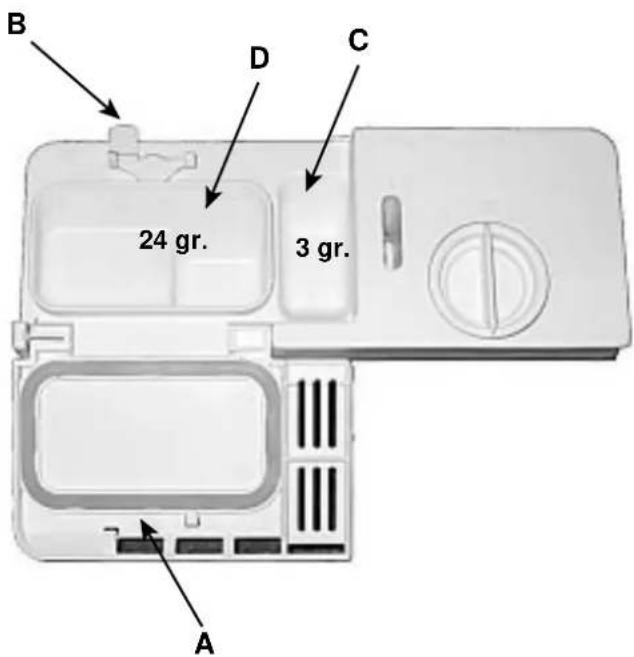

Het opvullen met afwasmiddel

Voor het openen van het dekseltje "A" drukt u op het knopje "B". Het afwasmiddel wordt in de 2 bakjes "C" en "D" gegoten tot aan de rand.

Na het opvullen met afwasmiddel sluit u het dekseltje door het dicht te drukken.

Er zijn ook afwasmiddelen in blokvorm in de handel, in dat geval doet u een blokje in het bakje "D" en doet u het dekseltje dicht.

Veeg eventueel overgelopen afwasmiddel van de rand van het bakje zodat het dekseltje gemakkelijk dicht gaat.

B D C 24 gr. 3 gr. A

Het glansmiddel

Het glansmiddel maakt uw vaatwerk glanzender aangezien het drogen wordt bevorderd. Het bakje voor het glansmiddel bevindt zich in de deur. Het moet worden opgevuld als u door het spionnetje "D" ziet dat het leeg is.

(Als uw vaatwasser is voorzien van een controlelampje "gebrek glansmiddel" moet u het opvullen wanneer het lampje aangaat of knippert).

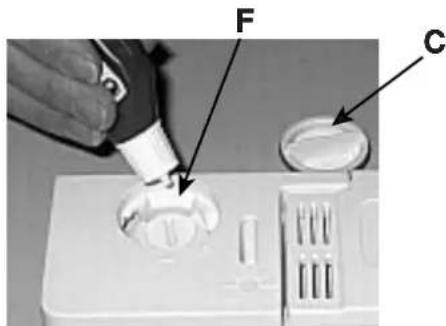

Opvullen glansmiddel

Draai de deksel C tegen de klok in voor het openen van het reservoir. Let op dat het glansmiddel niet overloopt bij het opvullen. U kunt de hoeveelheid van het glansmiddel dat wordt losgelaten regelen door met een schroevendraaier aan de afstelschroef "F" te draaien die zich onder de deksel "C" bevindt. Er zijn 6 posities, normaal staat hij op 4.

F C

Belangrijk:

Het regelen van de toevoer van glansmiddel verbetert het drogen.

Als er druppels of vlekken op het vaatwerk zitten, stel de afstelschroef dan op een hoger nummer. Als daarentegen het vaatwerk witte strepen vertoont, zet de afstelschroef dan op een lager nummer.

Belangrijk

Er zijn tegenwoordig producten voor de vaatwasser in de handel die tegelijkertijd afwasmiddel, zout en glansmiddel bevatten (3 in 1). Als het water in uw waterleiding hard of heel hard is raden wij aan om toch zout in het zoutreservoir te doen, teneinde het vormen van witte strepen op het vaatwerk of op de binnenkant van de machine te vermijden.

Voeg alleen glansmiddel toe, in het betreffende bakje, als het drogen van het vaatwerk niet bevredigend is.

In ieder geval moet u zich nauwkeurig aan de instructies op de verpakking houden.

Als u uitsluitend deze producten gebruikt is het normaal dat de controlelampjes van het zout en glansmiddel na een zeker aantal cycles gaan knipperen.

Het inladen van het vaatwerk

Voorbeelden van het inladen

Voordat u het vaatwerk in de korven plaatst moeten voedselresten eraf gespoeld worden zodat de filter niet verstopt raakt.

Als de pannen en bakpannen erg zijn aangekoekt zet u ze in de week voordat u ze in de vaatwasser doet.

Zo vermijdt u extra wasbeurten.

Trek de korven naar voren om het inladen van het vaatwerk te vergemakkelijken.

Gebruik van de onderkorf

In de onderkorf gaat het vaatwerk dat moeilijk te wassen is: pannen, deksels, borden, soepborden (in de foto ziet u een voorbeeld).

- Schalen en grote deksels: zet ze aan de zijkant van de korf.

- Pannen, slabakken: altijd ondersteboven.

- Diepe schalen: zet ze schuin zodat het water er beter afdruipt en beter wast.

De onderkorf heeft uitklapbare delen (afb.B), zodat u meer pannen kunt plaatsen of plaats maken voor de grootste pannen. Deze bestekkorf is voorzien van een uitneembare roosters: plaats het bestek een voor een in de openingen met de handvaten naar beneden. Het bestek wordt geplaatst met de handvaten naar beneden; lepeltjes gaan in de hiervoor bestemde vakjes, als de korf is voorzien van zijvakjes (zie afb. A)

De messen en andere gebruiksvoorwerpen met scherpe punten moeten met de punten naar beneden worder geplaatst. Als u weinig bestek heeft te wassen kunt u dus een halve korf gebruiken. Extra-lang bestek gaat horizontaal aan de voorkant van de bovenkorf. Vergeet niet na het inladen van het vaatwerk te controleren of de sproeiarmen zich vrijelijk kunnen bewegen zonder tegen vaatwerk aan te botsen.

Gebruik van de bovenkorf

De bovenkorf is bestemd voor het fijnere en lichtere vaatwerk zoals glazen, theekopjes en koffiekopjes, schoteltjes, maar ook weinig vuile borden, lage slabakken, koekenpannen, hoge pannen en platte pannen (op de foto's ziet u verschillende voorbeelden).

Plaats de lichte stukken zodanig dat ze niet verplaatst worden door de waterstralen.

-Een of twee speciale opklaprekjes kunnen worden bijgeleverd waarop u kopjes of bestek kunt leggen, dat in de gleuven wordt geplaatst. Wijnglazen kunnen worden opgehangen aan de klaprekjes, met de voet in de gleuven (zie afb. D).

Vergeet niet na het inladen van het vaatwerk te controleren of de sproeiarmen zich vrij kunnen bewegen zonder tegen vaatwerk aan te botsen.

Het regelen van de bovenkorf ....

U kunt de bovenkorf hoger of lager zetten. Aan de zijkanten van de bovenkorf bevinden zich tweehandvaten: hiermee kunt u de hoogte regelen.(Afb. C)

bovenkorf

Het starten van de machine

Allereerst

Steek de stekker in het stopcontact, de vaatwasser staat nu onder spanning. Open de waterkraan en druk op de On-Off knop "A": de display wordt verlicht en de tijdsduur van het programma waarop u de knop heeft gericht gaat knipperen.

Het kiezen en starten van het programma.

• Kies het programma door knop "D" met de klok mee te draaien van programma 1 tot programma 7 en tegen de klok in van 7 tot 1. De display vertoont de gemiddelde tijdsduur van het programma en de fasen waaruit het bestaat (wij raden aan bij het eerste gebruik de programmatabel op blz.52 te raadplegen).
• Druk op de startknop "R" en het programma start, vergezeld van een dubbel geluidssignaal. Op de display kunt u de gemiddelde tijd aflezen die nog over is tot aan het einde van het programma.
• Als de tijdsduur die aan het begin van het programma wordt aangegeven niet klopt met de effectieve duur van het programma, dan is dit te wijten aan verschillende factoren: de temperatuur van het water dat is toegevoerd, de vuilheidsgraad, pogingen, ook enigszins langdurend, van de machine om de filter te bevrijden van etensresten die hem verstoppen enz.

Indicatie fasen van het programma

Gedurende het verloop van het programma worden op de display de symbolen verlicht die bij de fasen van het programma horen.

Ziehier de symbolen van de fasen:

Voorwas

Was

Spoelen

Drogen

Uitschakelen en veranderen van een reeds begonnen programma

Belangrijk: een programma dat al is begonnen kan alleen veranderd worden als het net is begonnen.

Houd de Reset-knop "R" ongeveer 3 seconden ingedrukt: u hoort een aangehouden geluidssignaal gevolgd door 3 korte pieptonen. Op de display knippert de tijd van het geannuleerde programma. Draai de knop voor het kiezen van een nieuw programma:

Heeft u vergeten een stuk vaatwerk in te laden?

Het is mogelijk de wascycle te onderbreken door op de ON-OFF knop te drukken, waarna u het stuk vaatwerk inlaadt: bij het aan gaan van de machine, na ongeveer 10 seconden, wordt het programma weer opgenomen op het punt waar het onderbroken was.

Is de stroom uitgevallen? Is de deur van de wasmachine geopend?

Het programma wordt onderbroken en op de display verschijnen 4 streepjes; het programma wordt weer opgenomen als de stroom terug is of de deur wordt dichtgedaan.

Aan het einde van het afwasprogramma

Het einde van de cycle wordt aangegeven met 2 korte geluidssignalen terwijl op de display het woord "END" knipperend verschijnt.

• Schakel de machine uit door op de On-Off knop te drukken.
• Doe de waterkraan dicht.
• Maak eerst de onderste korf leeg.

Wees er zeker van dat het programma is afgelopen voordat u het vaatwerk verwijdert!

Waarschuwing: als u de deur van de vaatwasser open doet terwijl het programma bezig is of net geëindigd moet u oppassen voor de hete stoom die eruit komt!

Het instellen van extra drogen

Houd knop "E" ingedrukt; na een pieptoon gaat het controlelampje "G" aan en op de display knippert de tijd van het met de knop gekozen programma.

N.B.: De tijdsduur die wordt aangegeven is verlengd vanwege de extra droogbeurt.

Om het extra drogen weer te annuleren houdt u dezelfde knop ingedrukt en na een pieptoon gaat het controlelampje "G" uit.

Deze optie is niet verenigbaar met weken.

Het instellen van uitgestelde start

Het programmeren van de uitgestelde start

Het vaatwerk is ingeladen: voordat u een programma kiest kunt u ook beslissen wanneer de machine moet starten.

• Door herhaaldelijk op knop "P" te drukken kunt u de start van de wascycle uitstellen van 1 tot 24 uren
• Als u opnieuw drukt verschijnt "OFF" (geen keuze).

Nadat u uw keuze heeft gemaakt moet u controleren of de deur goed dicht is en het programma (druk op de startknop "R")

Op de display wordt het symbool "I" verlicht en begint het aftellen van de wachttijd.

- Als het aftellen is afgelopen begint het programma te werken en op de display kunt u de gemiddelde tijd aflezen die over is tot het einde van het programma.

Bent u van idee veranderd?

- Gedurende de wachttijd kunt u het uitstel dat u heeft ingesteld veranderen door een kortere tijd te kiezen. Druk herhaaldelijk op knop "P", zonder dat u het programma opnieuw hoeft in te stellen.

- Bent u van idee veranderd en wilt u het programma meteen laten beginnen, druk dan op knop "P" tot aan nul. Het controlelampje "I" gaat uit en het programma begint met een pieptoon.

Op de display verschijnt het controlelampje dat hoort bij de fase van het programma dat in werking is en het aftellen van de tijd die resteerd tot het einde van het programma begint.

BELANGRIJK: als bij het inschakelen van de vaatwasser op de display het woord "dON" is te zien betekent het dat het demo-programma actief is. Dit programma dient ervoor de wascycles te simuleren zonder dat ze echt worden uitgevoerd.

Om uit de demo te komen drukt u voor ongeveer 4 seconden op de START/RESET-knop "R". Als u eruit bent gekomen verschijnt het woord "dOFF" op de display.

Programma-tabel

Met het wassen in een vaatwasser is hygiène en veilig schoonwassen gegarandeerd.

Programma	Aanwijzingen voor programma keuze	Beschrijving van de cycle	Wasmiddel voorwassen en wassen	Glansmiddel	Duur van het programma (tolerantie ±10% zonder extra drogen)
1) Intensive	Erg vuil vaatwerk en pannen (niet voor breekbaar vaatwerk)	Voorwassen met water 40°C Was 65°C.2 koude spoelingen.Warme spoeling 65°C.Drogen.	3+24 gr	*	120'
2) Normale	Normaal vuil vaatwerk en pannen. Dagelijkse normale cycle.	Was 60°.Koud spoelenWarme spoeling 70°C.Drogen.	27 gr.	*	93'
3) Eco	Programma voor ecologische was met laag energie verbruik, geschikt voor normaal vuil vaatwerk en pannen.	2 koude voorwassen Was 50°C.Warme spoeling 65°C.Drogen.	3+24 gr.	*	145'
4) Snel - Drogen	Zuinige snelle cycle voor weinig vuil vaatwerk, direct na gebruik.	Korte was met 47°C.Warm spoelen met 65°CDrogen.	20 gr.	*	40'
5) Wden	Voorwassen in afwachting van de lading van de volgende maaltijd.	Korte koude was om aankoeken van etensresten te vermijden			12'
6) Glaswerk	Spe-ciale cycle voor fijn vaatwerk dat gevoeliger is voor hoge temperaturen, direct na gebruik.	Was 52°C.Lauw spoelen 45°C.Warme spoeling 65°C.Drogen.	20 gr.	*	90'
7) Meteen wassen	Snelle en economische vaatwas voor een dagelijkse lading.	Was 50°C.Warme spoeling 65°C.Drogen.	20 gr.	*	55'

Tips voor bezuiniging

• Het is belangrijk indien mogelijk de vaatwasser pas aan te zetten als hij vol is; teneinde in de tussentijd luchtjes en aankoeken te vermijden kunt u de weekcycle gebruiken.
• De keuze van het programma hangt af van het soort vaatwerk dat gewassen moet worden en hoe vuil het is.

- Doseer de juiste hoeveelheid afwasmiddel: als u er teveel in doet krijgt u niet schoner vaatwerk maar is het alleen negatief voor het milieu.

- Het is nutteloos het vaatwerk af te spoelen voordat u het in de machine doet.

Onderhoud van de vaatwasser

Na iedere afwasbeurt

Doe na iedere afwasbeurt de waterkraan dicht en laat de deur op een kier staat zodat zich geen vochtigheid of muffe lucht vormt.

Stekker uit het stopcontact

Voordat u overgaat tot reinigen of onderhoud moet altijd eerst de stroom worden afgesloten: zo loopt u geen enkel risico.

Geen oplosmiddelen! Geen schuurmiddelen!

Voor het schoonmaken van de buitenkant en de rubber onderdelen van de machine mag u geen oplosmiddelen of schuurmiddelen gebruiken. Een doek en een sopje zijn genoeg.

Voor het verwijderen van eventuele vlekken aan de binnenkant kunt u een natte doek en een beetje witte azijn gebruiken, of een speciaal product voor het reinigen van vaatwassers.

Als u op vakantie gaat

Het is goed om voordat u op vakantie gaat een cycle met lege machine te laten draaien, dan de stekker uit het stopcontact te halen, de watertoevoer af te sluiten en de deur op een kier te laten staan: de pakkingen blijven zo langer goed en u krijgt geen muffe lucht in de machine.

In het geval van verhuizing

Als u verhuist moet de machine zo goed mogelijk vertikaal blijven staan; indien noodzakelijk legt u hem op zijn achterkant.

De pakkingen

Een van de redenen van onaangename geuren in de vaatwasser is het aankleven van etensresten aan de pakkingen. Maak ze af en toe schoon met een vochtige spons.

Schoonmaken en speciaal onderhoud

De filter-unit

Voor goede resultaten van de afwas moet de filter-unit worden schoon gemaakt. Het afwaswater wordt gereinigd van etensresten en perfect gefilterd weer in circulatie gebracht. Het is daarom

noodzakelijk de grootste stukjes die in de beker "C" en in de filter "A" zijn achtergebleven te verwijderen: trek de beker aan zijn handvat naar boven. Spoel onder stromend water.

Eens per maand moet de hele filter-unit worden gereinigd: de

beker C + de halfcirkelvormige filter A + de cilindrische filter B. De filter "B" wordt verwijderd door hem tegen de klok in te draaien. Gebruik bij het reinigen een niet-metalen borstel.

Zet de onderdelen weer in elkaar (zoals aangegeven in de afbeelding) en plaats de unit in de vaatwasser. Druk hem op zijn plaats.

De vaatwasser mag niet zonder filters worden gebruikt. De afwas wordt minder efficiënt uitgevoerd als de filters niet op de juiste wijze in hun behuizing zijn geplaatst en de vaatwasser kan eventuele schade oplopen.

1 2 A B C

Zijn er storingen?

Het kan gebeuren dat uw vaatwasser niet of slecht functioneert. Voordat u de installateur erbij haalt kijken we even wat er aan gedaan kan worden: misschien heeft u vergeten op een of andere knop te drukken of heeft u per ongeluk een handeling niet uitgevoerd die noodzakelijk is voor het functioneren van de machine.

De vaatwasser start niet

Heeft u gecontroleerd of:

de kraan open is en goed is aangesloten aan de slang, de waterdruk te laag is, de slang gekneld ligt, de filter van de slang van de watertoevoer is verstopt, de deur open is.

Het vaatwerk is niet schoon

Heeft u gecontroleerd of:

de juiste dosis afwasmiddel is toegevoegd, het gekozen afwasprogramma geschikt is voor het vaatwerk dat moet worden gewassen, de filter en microfilter schoon zijn, de sproeiarmen ongehinderd zijn.

De vaatwasser loopt niet leeg

Heeft u gecontroleerd of:

de afvoerbuis gekneld ligt.

Er blijven in de vaatwasser kalkafzettingen achter of een witte aanslag

Heeft u gecontroleerd of:

de deksel van het zoutreservoir goed dicht zit, de dosis glansmiddel op de juiste wijze is ingesteld.

BELANGRIJK: als bij het inschakelen van de vaatwasser op de display het woord "dON" is te zien betekent het dat het demo-programma actief is.

Lees de instructies op blz. 51.

Storingssignalen

Uw vaatwasser is voorzien van een veiligheidssysteem dat eventuele storingen kan opsporen.

Deze storingen worden aangegeven met codenummers die bestaan uit letters en cijfers die knipperend op de display verschijnen. Schrijf het codenummer van de storing op, schakel de vaatwasser uit, draai de waterkraan dicht en bel de installateur.

Reinigen van de sproeiarmen

Het kan gebeuren dat kleine etensrestjes vastkleven aan de sproeiarmen en de gaatjes verstoppen; controleer ze regelmatig en maak ze schoon (zie Van dichtbij gezien (binnenin) bij de letter F-I).

Alarm kraan dicht

Als u bent vergeten de waterkraan open te draaien dan geeft de vaatwasser dat aan met een serie lange pieptonen en met een knippered H2O op de display. Open de waterkraan en u zult zien dat het programma binnen een paar minuten begint.

Als u gedurende deze fase van storingssignalen niet aanwezig bent gaat de machine door met signaleren en gaat het codenummer "A06" knipperen.

Zet de machine uit met de knop "A", draai de waterkraan open, wacht ongeveer 20 seconden en zet vervolgens de machine weer aan; u zult zien dat het programma weer wordt opgenomen.

Alarm filters verstopt

Als de machine stil staat en het codenummer "A05" knippert, dan betekent dit dat de filter is verstopt met etensresten. Schakel de machine uit met de ON-OFF knop, maak de filter goed schoon en, nadat u hem weer op zijn plaats heeft teruggezet, schakelt u de machine weer in. Binnen een paar seconden gaat het programma weer normaal door.

Alarm storing aan de elektroklep van de watertoevoer

Als het codenummer "A02" knippert moet u de vaatwasser na een minuut UIT DOEN EN WEER AAN DOEN. Als het alarm aan blijft moet u eerst de waterkraan dicht doen om overstroming te vermijden, vervolgens de stroom afsluiten en dan de installateur erbij roepen.

Mocht de vaatwasser ondanks alle controles nog niet werken en de storing blijft bestaan, bel dan de installateur met opgave van de volgende informatie:

- het soort storing

- het codenummer van het model (Mod. ....) en het serienummer (S/N ....) dat u op het plaatje aan de zijkant van de binnenkant van de deur vindt..

Wendt u zich altijd tot een erkende installateur en eis altijd alleen originele onderdelen.

Installatie

Plaatsing

Zet de machine op de door u gekozen plaats. De machine kan met de zijkant en achterkant tegen de muur en aangrenzende kastjes worden geplaatst. De aan- en afvoerbuizen van het water kunnen naar rechts of naar links worden gericht.

Het horizontaal zetten

Plaats de machine, draai aan de stelvoetjes om ze losser of vaster te draaien voor het regelen van de hoogte, indien noodzakelijk, en zet hem met een waterpas perfect horizontaal, of in ieder geval niet meer dan 2° hellend.

Een goede waterpas positie garandeert het perfect functioneren van de vaatwasser.

Dit model vaatwasser kan onder de aanrecht worden ingebouwd (zie betreffend instructieblad).

Aansluiting aan de koudwaterkraan

De aansluiting aan de waterleiding mag uitsluitend worden uitgevoerd met de aanvoerbuis die bij het apparaat is bijgeleverd; gebruik geen ander soort buis. Als onderdelen moeten worden vervangen mogen alleen originele onderdelen worden gebruikt.

Sluit de aanvoerbuis aan een koudwaterkraan aan met een schroefdraad van 34 gas en schroef hem goed vast aan de kraan.

Als de waterleiding nieuw is of lange tijd niet gebruikt, laat dan eerst water lopen voordat u de aansluiting tot stand brengt, totdat het water helder is en zonder vuiltjes. Zonder deze voorzorg zou de watertoevoer verstopt kunnen raken met schade aan de machine.

Aansluiting aan de warmwaterkraan

De vaatwasser kan worden voorzien van warm water uit de kraan (centrale verwarming, radiatoren) dat niet warmer mag zijn dan 60°C.

In dit geval wordt de tijdsduur van de afwas verkort met ongeveer 15 minuten en de doeltreffendheid enigszins verminderd.

Het aansluiten aan de warmwaterkraan moet op dezelfde wijze worden uitgevoerd als het aansluiten aan de koudwaterkraan.

Beveiliging tegen overlopen

Uw vaatwasser is voorzien van een systeem dat de watertoevoer stopt op het moment dat er lekkage optreedt in de machine zelf. De machine is bovendien voorzien van een watertoevoerslang die bestendig is tegen zeer hoge druk en die rood van kleur wordt wanneer hij breekt. De beveiliging tegen overlopen wordt gegarandeerd door de tweede, doorzichtige slang die zich om de toevoerslang heen bevindt. Het is erg belangrijk dat u de slang regelmatig controleert. Als u ziet dat hij rood is, weet u dat u hem zo snel mogelijk moet vervangen. Bel een bevoegde installateur voor deze ingreep.

Aansluiting aan de afvoerbuis

Steek de slang in een afvoerleiding met een minimum doorsnee van 4cm, of hang hem in de gootsteen. of hang hem in de gootsteen. Vermijd knellingen of scherpe bochten. U kunt hem het beste plaatsen als u de speciale bijgeleverde plastic bocht gebruikt (zie afbeelding). Het stuk van de slang met de letter A moet zich op een hoogte tussen 40 en 100 cm bevinder

De buis mag niet onder water liggen.

Belangrijk: de speciale plastic bocht moet aan de muur worden vastgemaakt om te voorkomen dat de afvoerbuis beweegt en water knoeit buiten de afvoerleiding.

Elektrische aansluiting

Steek de stekker in een randgeaard stopcontact (het aarden van de installatie is een veiligheidsmaatregel die is voorgeschreven door de wet), nadat u heeft gecontroleerd dat de spanning en frequentie van uw net corresponderen met die zijn aangegeven op het typeplaatje dat zich op de stalen binnendeur bevindt, en dat uw net is gedimensioneerd voor de maximum stroomsterkte die is aangegeven op het typeplaatje. Als de stekker niet in het stopcontact past moet deze laatste vervangen worden met een die wel past; gebruik geen adaptors of dubbelstekkers aangezien die verhitting of schroeien kunnen veroorzaken.

In het geval dat de voedingskabel geschadigd raakt moet u zich voor het vervangen hiervan uitsluitend tot een erkende Installateur wenden.
