BEDIENUNGSANLEITUNG IDE 45 S EU INDESIT

Installations und Gebrauch

Vaatwasser

Informationen für Installation und Gebrauch

Vaatwasser 45

R: Start/Reset Button

G: "Extra drying" indicator light

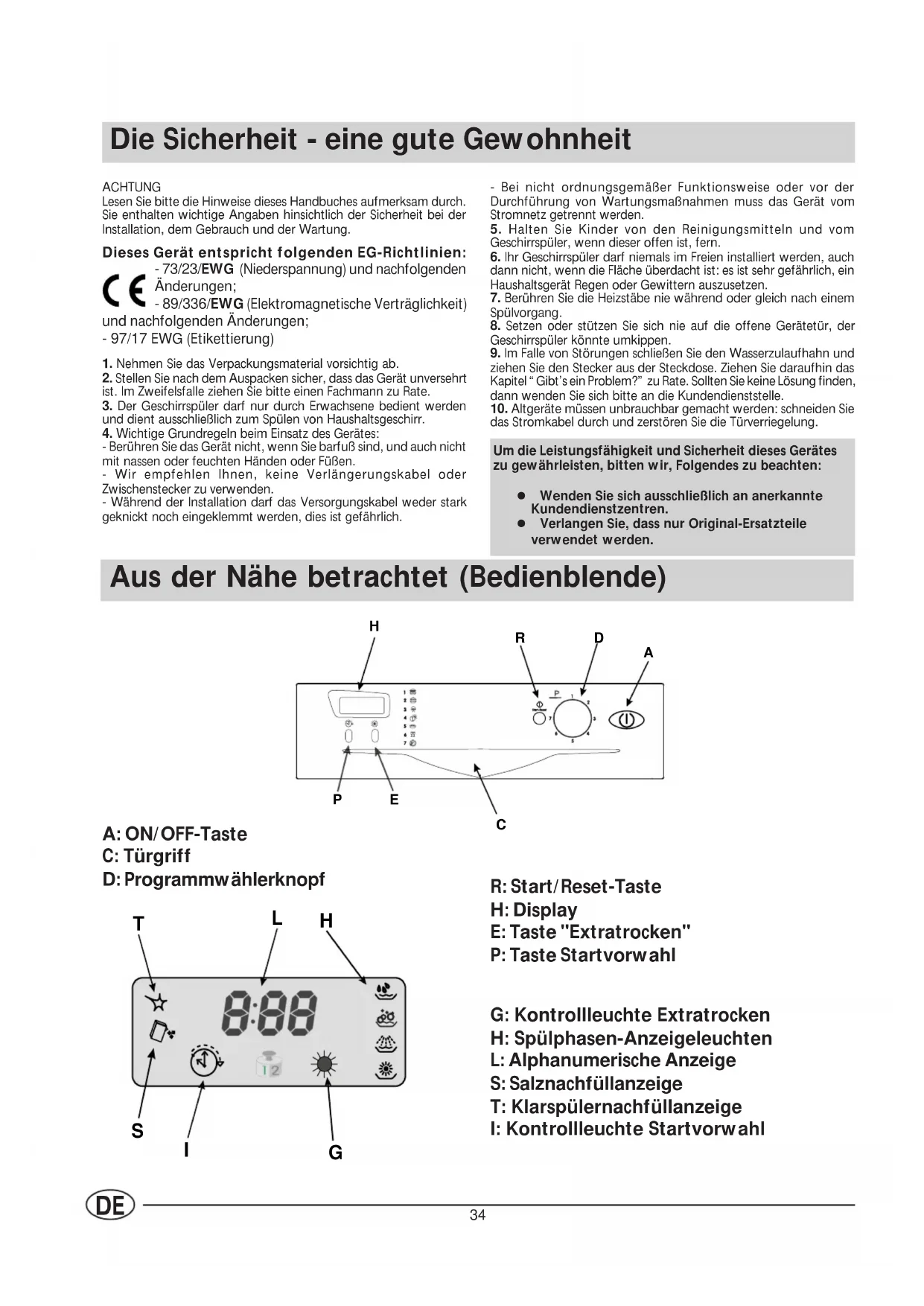

Die Sicherheit - eine gute Gewohnheit

ACHTUNG

Lesen Sie bitte die Hinweise dieses Handbuches aufmerksam durch. Sie enthalten wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung.

Dieses Gerät entspricht folgenden EG-Richtlinien:

CE - 73/23/EWG (Niederspannung) und nachfolgenden Änderungen; - 89/336/EWG (Elektromagnetische Verträglichkeit)

und nachfolgenden Änderungen;

- 97/17 EWG (Etikettierung)

1. Nehmen Sie das Verpackungsmaterial vorsichtig ab.
2. Stellen Sie nach dem Auspacken sicher, dass das Gerät unversehrt ist. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.
3. Der Geschirrspüler darf nur durch Erwachsene bedient werden und dient ausschließlich zum Spülen von Haushaltsgeschirr.
4. Wichtige Grundregeln beim Einsatz des Gerätes:
5. Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
6. Wir empfehlen Ihnen, keine Verlängerungskabel oder Zwischenstecker zu verwenden.

7. Während der Installation darf das Versorgungskabel weder stark geknickt noch eingeklemmt werden, dies ist gefährlich.

8. Bei nicht ordnungsgemäßer Funktionsweise oder vor der Durchführung von Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden.

9. Halten Sie Kinder von den Reinigungsmitteln und vom Geschirrspüler, wenn dieser offen ist, fern.
10. Ihr Geschirrspüler darf niemals im Freien installiert werden, auch dann nicht, wenn die Fläche überdacht ist: es ist sehr gefährlich, ein Haushaltsgerät Regen oder Gewittern auszusetzen.
11. Berühren Sie die Heizstäbe nie während oder gleich nach einem Spülvorgang.
12. Setzen oder stützen Sie sich nie auf die offene Gerätetür, der Geschirrspüler könnte umkippen.
13. Im Falle von Störungen schließen Sie den Wasserzulaufhahn und ziehen Sie den Stecker aus der Steckdose. Ziehen Sie daraufhin das Kapitel "Gibt's ein Problem?" zu Rate. Sollten Sie keine Lösung finden, dann wenden Sie sich bitte an die Kundendienststelle.
14. Altgeräte müssen unbrauchbar gemacht werden: schneiden Sie das Stromkabel durch und zerstören Sie die Türverriegelung.

Um die Leistungsfähigkeit und Sicherheit dieses Gerätes zu gewährleisten, bitten wir, Folgendes zu beachten:

• Wenden Sie sich ausschließlich an anerkannte Kundendienstzentren.
• Verlangen Sie, dass nur Original-Ersatzteile verwendet werden.

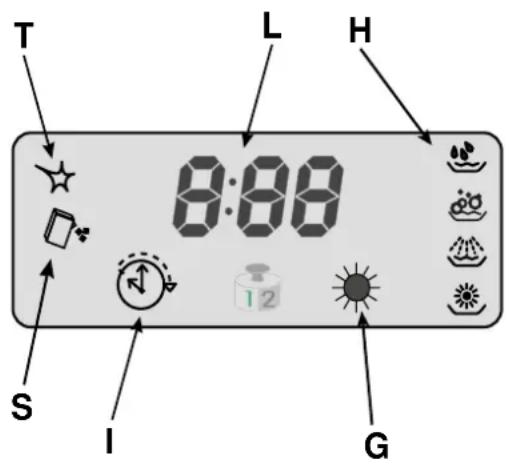

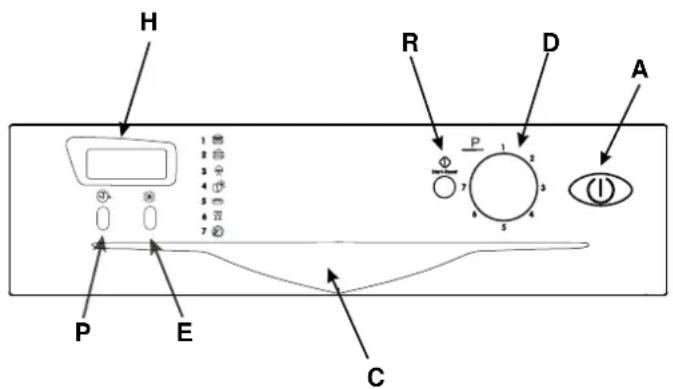

Aus der Nähe betrachtet (Bedienblende)

A: ON/OFF-Taste
C: Türgriff
D: Programmwählerknopf

G: Kontrollleuchte Extratrocken

H: Spülphasen-Anzeigeleuchten

L: Alphanumerische Anzeige

S: Salznachfüllanzeige

T: Klarspülernachfüllanzeige

I: Kontrollleuchte Startvorwahl

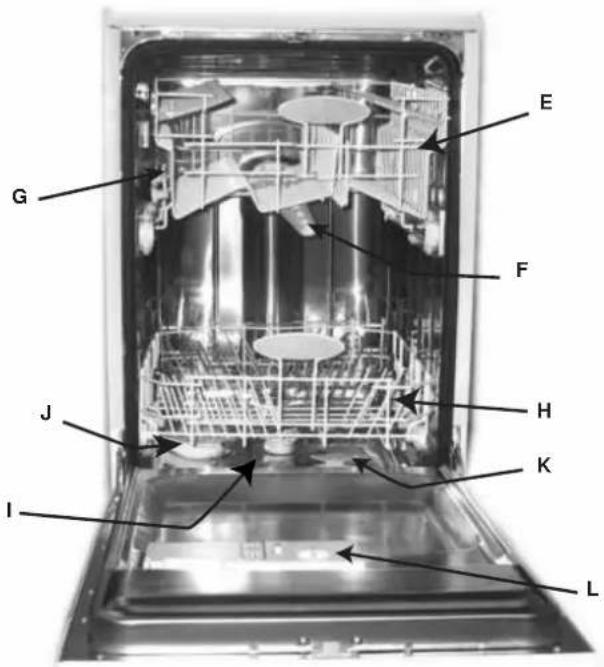

Aus der Nähe betrachtet (Innenraum)

Höheneinstellung Oberkorb

Unterkorb

Unterer Sprüharm

Salzbehälterdeckel

Spülsiebe

Dosierkammer für Geschirrspülmittel und Klarspüler

Technische daten

Breite cm. 45

Tiefe cm. 60

Höhe cm. 85

Fassungsvermögen 9 maßgedecke

Anschluß-Wasserdruck 4,3 psi - 145 psi (30 KPa÷ 1MPa) (0,3 ÷ 10 bar)

Betriebsspannung Siehe Typenschild

Leistung Siehe Typenschild

Sicherung Siehe Typenschild

Salz ....

Salz

Der Härtegrad des Wassers ist von Ort zu Ort unterschiedlich. Würde hartes Wasser in den Geschirrspüler einlaufen, würde sich Kalk auf dem Geschirr ablagern.

Dank einer Enthärtungsanlage, die Spezialsalz für Geschirrspüler verwendet, wird das Wasser von Kalk befreit.

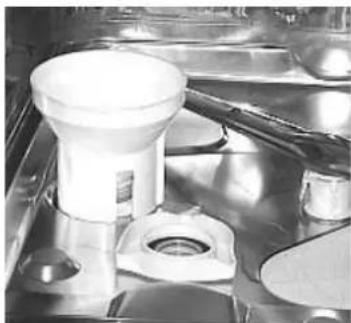

Einfüllen von Salz in die Enthärtungsanlage

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler.

Der Salzbehälter befindet sich unter dem Unterkorb und wird wie folgt gefüllt:

1. Ziehen Sie den Unterkorb heraus, schrauben Sie den Behälterverschluss ab.

2. Handelt es sich um die erste Salzeinfüllung, dann muss der Behälter zuerst mit Wasser gefüllt werden.

3. Setzen Sie den mitgelieferten Trichter auf die Einfüllöffnung und füllen Sie

ca. 2 kg Salz ein. Es ist normal, dass etwas Wasser aus dem Behälter ausläuft.

1. Schrauben Sie den Behälterverschluss wieder sorgfältig auf.

Der Salzbehälter muss dann nachgefüllt werden, wenn die Salzmangelanzeige „S“ blinkt.

Nach der erstmaligen Salzeinfüllung könnte die Salzmangelanzeige für weitere 5 Spülgänge eingeschaltet bleiben bzw. blinken.

Achtung: Es empfiehlt sich, das Salz immer direkt vor Spülstart einzufüllen, dadurch vermeiden Sie jegliche Rostbildung.

Regulierung des Salzverbrauchs

Der Geschirrspüler ist so konzipiert, dass der Salzverbrauch je nach dem Härtegrad des Wassers eingestellt, und somit optimiert und auf das jeweils erforderliche Mindestmaß herabgesetzt werden kann.

Wenden Sie sich hinsichtlich des Härtegrades Ihres Wassers an das Wasserwerk Ihres Gebietes. Zur Einstellung verfahren Sie wie folgt:

1. Salzbehälter-Deckel abschrauben.
2. Am oberen Rand des Behälters sehen Sie einen Pfeil (siehe nebenstehende Abbildung), drehen Sie diesen Pfeil im Uhrzeigersinn ggf. von „-“ auf „+“, je nach dem Härtegrad des gelieferten Wassers.

Wir empfehlen eine Einstellung gemäß nachfolgendem Schema:

Wasserhärte
°dH °fH mmol/l		Positions-wähler	Salzverbra-uch(gram-m/spülgang)	Reichweite(Spulgange-/2kg)
0, 10 0,	17 0, 1,7 /	0 /
10, 25 18,	44 1,8 , 4	4	-	20 60
25, 50 45,	89 4,5 ,	8,9 MED 40 40
>50	>89	>8,9	+	60 25

Geschirrspülmittel und Klarspüler .....

Spülmittel

Verwenden Sie nur Spezialspülmittel für Geschirrspüler. Das Spülmittel ist vor jedem Spülgang und gemäß der in der "Programmtabelle" zum jeweiligen Spülgang gelieferten Hinweise einzufüllen. Die Spülmittelkammer befindet sich in der Innentür.

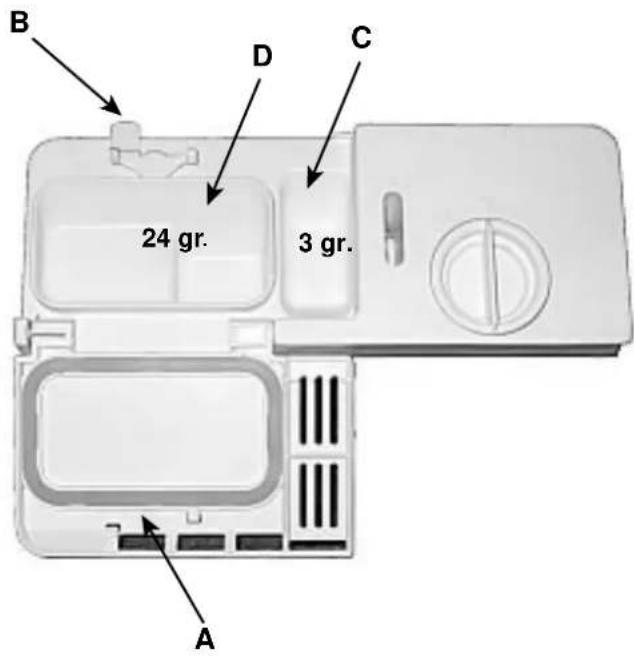

Einfüllen des Spülmittels

Drücken Sie die Taste „B“, um den Deckel „A“ zu öffnen. Füllen Sie die beiden Spülmittel-Dosierkammern „C“ und „D“ bis zum Rand.

Schließen Sie daraufhin den Deckel, bis er einrastet. Im Handel sind Geschirrspülmittel in Tablettenform erhältlich. Falls Sie solche Tabs benutzen, geben Sie eine davon in die Dosierkammer „D“ und schließen daraufhin den Dekkel.

Um ein ordnungsgemäßes Einrasten des Deckels zu gewährleisten müssen eventuelle Spülmittelrückstände vom Rand der Dosierkammer entfernt werden.

B D C 24 gr. 3 gr. A

Klarspüler

Der Klarspüler verleiht Ihrem Geschirr einen strahlenden Glanz, denn er verbessert den Trockenprozess. Die Klarspülerkammer befindet sich in der Innentür. Sie muss aufgefüllt werden, sobald Sie anhand des Sichtfensters „D“ sehen, dass sie leer ist.

(Ist Ihr Geschirrspüler mit einer "Klarspülermangelanzeige" ausgestattet, dann füllen Sie die Kammer, wenn diese Anzeige aufleuchtet bzw. blinkt.)

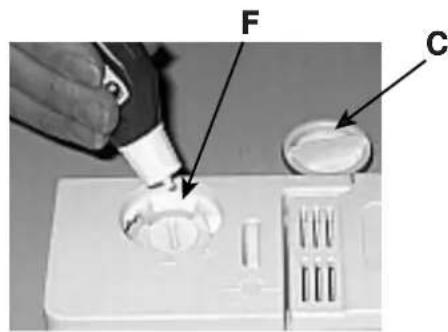

Einfüllen des Klarspülers

Öffnen Sie die Klarspüler-Dosierkammer durch Drehen (gegen den Uhrzeigersinn) des Schraubdeckels „C“. Achten Sie beim Einfüllen darauf, dass der Klarspüler nicht überläuft. Durch Drehen des Reglers „F“ (befindlich unter dem Deckel „C“) kann die Klarspülermenge dosiert werden. Verwenden Sie hierzu einen Schraubenzieher. Es sind 6 Einstellungen möglich; normalerweise befindet sich der Regler auf Einstellung 4.

F C

Wichtig:

Durch korrekte Einstellung der Klarspülermenge kann der Trockengrad des Geschirrs erheblich verbessert werden. Sollte Ihr Geschirr Wassertropfen oder Flecken aufweisen, drehen Sie den Regulierpfeil auf einen höheren Wert. Weist Ihr Geschirr dagegen weiße Streifen auf, dann drehen Sie den Regulierpfeil auf einen niedrigeren Wert.

Achtung

Der Handel stellt Ihnen Geschirrspülreiniger zur Verfügung, die Reiniger, Salz und Klarspüler beinhalten (3 in 1). Sollte das Wasser Ihrer Wasserleitung jedoch kalkhaltig, oder sogar stark kalkhaltig sein, können Sie zuzüglich weiteres Salz in den entsprechenden Behälter einfüllen, um weiße Streifen auf Gläsern und Gerätebottich zu verhindern.

Füllen Sie nur dann Klarspüler in den Behälter, wenn der Trockengrad Ihres Geschirrs nicht zufriedenstellend sein sollte. Beachten Sie auf jeden Fall die Hinweise auf der Verpackung.

Nehmen Sie nur diese Geschirrspülreiniger, ist es ganz normal, dass die Nachfüllanzeigen für Salz und Klarspüler nach einer gewissen Anzahl von Spülgängen dauernd blinken.

Einsortieren des Geschirrs

Bevor Sie das Geschirr in die Körbe geben, entfernen Sie größere Essensreste; auf diese Weise vermeiden Sie, dass die Siebe verstopft werden, was die Reinigungswirkung beeinträchtigen würde.

Weichen Sie stark verkrustete Töpfe oder Pfannen vor dem Spülen ein. Sie ersparen sich so zusätzliches Spülen. Ziehen Sie die Körbe heraus, um das Geschirr besser einordnen zu können.

Was gehört in den unteren Spülkorb?

Wir raten Ihnen, in den unteren Geschirrkorb das größere, häufig stark verschmutzte Geschirr zu geben: Töpfe, Deckel, Teller und Suppenteller (auf den Fotos sind Beschickungsbeispiele ersichtlich).

- Servierteller und große Deckel: Ordnen Sie diese am Rand des Geschirrkorbes ein.

- Töpfe und Salatschüsseln: Sie müssen immer umgedreht werden.

- Sehr tiefe Geschirrteile: vertikal und umgedreht anordnen; das Wasser kann so besser abfließen und das Geschirr wird sauberer.

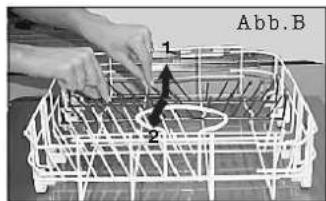

-Die Unterteilungen des unteren Korbes verfügen über einen verstellbaren Winkel (siehe Abb. B), wodurch noch mehr Platz für Töpfe und Pfannen geschaffen wird bzw. wodurch Sie auch sehr große Töpfe unterbringen können.

Abb.B 1 2

Der Besteckkorb

Der Besteckkorb kann zweigeteilt werden.

Haben Sie nur wenig Besteck zu spülen, dann kann auch nur der halbe Besteckkorb verwendet werden.

Ordnen Sie das Besteck in den Besteckkorb ein: Messer mit scharfen Schneiden und andere spitze Küchenutensilien sind mit nach unten gerichteten Schneiden bzw. Spitzen einzuordnen. Ordnen Sie das gesamte Besteck so ein, dass sich die einzelnen Teile nicht berühren.. Ist der Besteckkorb seitlich mit Schlitzen versehen, werden Kaffeelöffel einzeln in diese Schlitze eingesteckt (Abb.A). Besonders langes Besteck muß vorne in den Oberkorb eingelegt werden.

Was gehört in den oberen Spülkorb?

In den oberen Geschirrkorb sortieren Sie empfindliches und leichtes Geschirr ein: Gläser, Tee-, Kaffee- und Mokkatassen, Untertassen und Dessertteller - aber auch große Teller - flache Salatschüsseln, flache, nur leicht verschmutzte Pfannen und Töpfe (auf den Fotos sind einige Beschickungsbeispiele ersichtlich).

Ordnen Sie vor allem das leichte Geschirr so ein, dass es fest steht und nicht vom Wasserstrahl umgeworfen werden kann.

Zu dem Gerät können auch 1 oder 2 hochklappbare Spezialablagen geliefert werden, auf die Tassen und Mokkatassen, aber auch Löffel, Servierbesteck und Messer (in die Schlitze einstecken) angeordnet werden können. Kelchgläser können darin eingehängt werden. Fügen Sie den Glasfuß in die Schlitze der Ablagen ein.

Stellen Sie nach der Beschickung Ihres Geschirrspülers sicher, dass sich die Sprüharme problemlos drehen können, ohne durch das Geschirr behindert zu werden.

So regulieren Sie den oberen Spülkorb

Der Oberkorb kann höhenversetzt eingeschoben werden. Auf den beiden Seiten des oberen Geschirrkorbes befinden sich zwei Griffe: mit Hilfe derer die Höhe reguliert werden kann. (Abb. C).

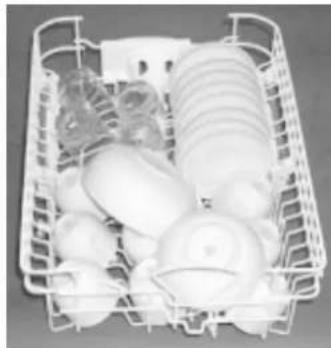

Beschickungsbeispiele

Oberkorb
Unterkorb

So starten Sie Ihren Geschirrspüler

Erster Schritt

Stecken Sie den Stecker in die Steckdose, der Geschirrspüler ist jetzt mit Strom versorgt. Öffnen Sie den Wasserhahn vollständig und drücken Sie die ON/OFF-Taste "A", das Display leuchtet auf und die Zeitangabe des Programms, auf das der Drehknopf eingestellt ist, blinkt.

Wahl und Start des Spülprogramms

- Die Wahl eines Programms erfolgt durch Drehen des Knopfes "D", im Uhrzeigersinn von Programm 1 auf Programm 7, oder gegen den Uhrzeigersinn von 7 auf 1. Auf dem Display wir die durchschnittliche Dauer des Programms sowie die Programmphasen, aus denen es zusammengesetzt ist, angezeigt. (Ziehen Sie zur Programmwahl, besonders bei erstmaligem Gebrauch des Gerätes, die Programmtabelle auf Seite 41 zu Rate).

- Drücken Sie die Starttaste "R", der Programmstart wird durch 2 Signaltöne angezeigt. Auf dem Display kann die bis zum Programmende durchschnittlich noch bestehende Restzeit abgelesen werden.

- Sollte die zu Beginn des Programms angegebene Zeit nicht mit der effektiven Programmdauer übereinstimmen, kann dies auf verschiedene Faktoren zurückgeführt werden: Wasserzulauftemperatur, Verschmutzungsgrad des Geschirrs, mehr oder weniger lange Versuche seitens der Maschine, den Spülfilter von Speiseresten, durch die er verstopft ist, zu befreien usw.

Anzeige der laufenden Programmphase

Während des Spülprogramms leuchten auf dem Display die der durchlaufenden Programmphasen entsprechenden Symbole auf. Folgende Symbole entsprechen den einzelnen Programmphasen:

Vorspülen

Spülen

Klarspülen

Trocknen

Löschen und Ändern eines laufenden Programms

Anmerkung: Ein bereits laufendes Spülprogramm kann nur dann geändert werden, wenn es gerade erst in Gang gesetzt wurde.

Halten Sie für ca. 3 Sekunden die Reset-Taste "R" gedrückt: Sie vernehmen ein längeres akustisches Signal gefolgt von 3 kurzen „Bip'-Tönen. Auf dem Display blinkt die dem gelöschten Programm entsprechende Zeitangabe. Drehen Sie den Drehknopf zur Wahl eines neuen Programmes.

Möchten Sie nachträglich noch etwas einsortieren?

Das Spülprogramm kann durch Drücken der ON/OFF-Taste unterbrochen werden; füllen Sie daraufhin das noch einzusortierende Geschirr ein und schalten Sie das Gerät wieder ein. Nach ca. 10 Sekunden läuft der Spülgang an der Stelle weiter, an der er unterbrochen wurde.

Ist der Strom ausgefallen? Wurde die Gerätetür geöffnet?

Das Programm unterbricht den Reinigungsvorgang und auf dem Display werden 3 Striche angezeigt; sobald die Stromzufuhr wieder hergestellt wird bzw. sobald die Tür wieder geschlossen wird, startet das Spülprogramm erneut.

Ende eines Spülprogramms

Das Ende des Spülgangs wird durch 2 kurze Signaltöne und durch Einblenden der Anzeige "END" auf dem Display angezeigt.

- Schalten Sie das Gerät durch Drücken der ON/OFF-Taste aus.

• Drehen Sie den Wasserhahn zu.

- Entleeren Sie zuerst den Unterkorb.

Vergewissern Sie sich, dass das Programm auch abgelaufen ist, bevor Sie das Geschirr ausräumen!

Vorsicht: Wird die Gerätetür während des Spülvorgangs oder unmittelbar nach Beendigung des Spülprogramms geöffnet, tritt heißer Wasserdampf aus. Verbrennen Sie sich nicht daran!

Einstellen der Funktion "Extratrocken"

Drücken Sie die Taste "E" gedrückt, nach einem verlängerten Signalton leuchtet die Kontrollleuchte "G" auf und die Zeitangabe des mittels des Drehknopfes gewählten Programms schaltet auf Blinklicht.

Anmerkung: Die angegebene Zeit wird aufgrund des Extratrocken-Gangs überzogen.

Zur Abschaltung der Extratrocken-Funktion halten Sie dieselbe Taste gedrückt; nach einem verlängerten Signalton erlischt die Kontrollleuchte "G".

Diese Option eignet sich nicht für das Programm "Einweichen".

Einstellen der Startvorwahl

So verfahren Sie zur Startvorwahl

Nach Beschickung des Geschirrspülers können Sie vor der Wahl des geeigneten Programms entscheiden, wann der Spülgang starten soll.

- Durch mehrmaligen Druck auf die Taste "P" können Sie den Start des Spülgangs um 1 bis 24 Std. verschieben.

- Drücken Sie die Taste erneut, wird "OFF" (keine Vorwahl erfolgt) eingeblendet.

- Drücken Sie die Starttaste "R", der Programmstart wird durch 2 Signaltöne angezeigt.

Auf dem Display leuchtet das Symbol "I" auf, und die rückwärtige Zeitrechnung der bis zum Start noch verbleibenden Zeit setzt ein.

- Nach Ablauf der vorprogrammierten Zeit startet das Programm; nun kann auf dem Display die bis zum Ablauf des Programms durchschnittliche Restzeit abgelesen werden.

Möchten Sie die Einstellung ändern?

- Während der Wartezeit kann die eingestellte Zeitverschiebung noch geändert d.h. verkürzt werden. Drücken Sie aufeinander folgend die Taste "P", ohne das Programm auf Nullstellung zurückzuschalten.

- Haben Sie es sich jedoch anders überlegt, und wünschen einen Sofortstart des Spülprogramms, dann drücken Sie die Taste "P" bis zum völligen Erlöschen der Vorwahl. Die Kontrollleuchte "I" erlischt, das Programm startet mit einem kurzen Tonsignal.

Auf dem Display leuchtet die der jeweilig laufenden Spülphase entsprechende Kontrollleuchte auf, die rückwärtige Zeitrechnung der bis zum Programmende noch verbleibenden durchschnittlichen Restzeit läuft.

Achtung: Sollte bei Einschalten des Geschirrspülers der Schriftzug "dON" (Demo ON) auf dem Display aufleuchten, bedeutet dies, dass das Programm "Vorführmodus" (Demo) eingeschaltet ist. Dieses Programm ist für die Aussteller des Geräts bestimmt, um Spülzyklen zu simulieren, ohne sie effektiv durchzuführen.

Um diese Funktion auszuschalten halten Sie für ca. 4 Sekunden die START/RESET-Taste "R" gedrückt. Wurde die Funktion erfolgreich ausgeschaltet, wird dies durch die Einblendung "dOF" (Demo Off) angezeigt.

Spülprogrammtabelle

Spülen im Geschirrspüler garantiert höchste Hygienesicherheit und Sauberkeit.

Spülprogramm	Hinweise zur Programmwahl	Beschreibung des Spülgangs	Spülmittel Vorspülgang+ Hauptspülgang	Klarspüler	Programm-dauer(Toleranz ±10% ohne Extra-trocknen)
1) Intensiv-Programm	Stark verschmutztes Geschirr, Töpfe und Pfannen (nicht geeignet für empfindliches Geschirr)	Warmes Vorspülen 40°C Verlängerter Spülgang bei 65°C 2x Kaltes Klarspülen Heißes Klarspülen bei 65°C Tiodnen	3+24 gr.	*	120'
2) Täglicher Abwasch	Normal verschmutztes Geschirr und Töpfe. Normaler täglicher Abwasch	Verlängerter Spülgang bei 60°C Kaltes Klarspülen Heißes Klarspülen bei 70°C Tiodnen	27 gr.	*	93'
3) Eco	Öko-Sparprogramm mit niedrigem Energieverbrauch, geeignet für normal verschmutztes Geschirr.	2x kaltes Vorspülen, Verlängerter Spülgang bei 50°C Heißes Klarspülen bei 65°C Tiodnen	3+24 gr.	*	145'
4) Kurz - Trodnan	Kurzes Sparprogramm für nur leicht verschmutztes, sofort nach dem Gebrauch gespültes Geschirr.	Kurzer Spülgang bei 47°C Heißes Klarspülen bei 65°C Tiodnen	20 gr.	*	40'
5) Einweichen	Abspülen des Geschirrs, das erst später, zusammen mit weiterem Geschirr gespült werden soll.	Kalter Kurzspülgang, um ein Antrocknen der Speisereste zu vermeiden			12'
6) Kristallgläser	Spezial-Programm für temperaturempfindliches, sofort nach dem Gebrauch zu reinigendes Geschirr.	Spülgang bei 52°C Lauwarmes Klarspülen bei 45°C Heißes Klarspülen bei 65°C Tiodnen	20 gr	*	90'
7) Sofort-Spülpgang	Kurzes Sparprogramm für den täglichen Abwasch.	Hauptspülgang bei 50°C Heißes Klarspülen bei 65°C Tiodnen	20 gr	*	55'

Energiespartipps

- Zur Optimierung des Verbrauchs sollte der Geschirrspüler möglichst bei maximaler Ladung in Betrieb gesetzt werden. Um die Bildung schlechter Gerüche oder das Antrocknen der Speisereste zu vermeiden, kann zwischendurch ein Einweichprogramm eingestellt werden.

- Wählen Sie stets das geeignete Programm: Die Wahl des geeigneten Programms hängt sowohl vom Geschirrtyp als auch vom Verschmutzungsgrad ab.

- Verwenden Sie die korrekte Menge an Spülmittel: Das Ergebnis einer zu hohen Dosierung ist kein saubereres Geschirr sondern eine erhöhte Umweltbelastung.

- Es ist nicht notwendig, das Geschirr vor Einsortieren in den Geschirrspüler abzuspülen.

So halte ich das Gerät in Topform

Nach jedem Spülgang

Drehen Sie nach jedem Spülgang den Wasserhahn zu und lassen Sie die Gerätetür nur angelehnt; auf diese Weise kann sich keine Feuchtigkeit ansammeln und es kann zu keiner Geruchsbildung kommen.

Netzstecker herausziehen

Ziehen Sie vor jeder Reinigungs- und Wartungsmaßnahme stets den Stecker aus der Netzdose: Auf diese Weise vermeiden Sie jegliche Gefahr.

Keine Lösungsmittel! Keine Scheuermittel!

Zur Reinigung der Außenteile Ihres Geschirrspülers, sowie zur Reinigung der Gummidichtungen ist der Einsatz von Lösungs- oder Scheuermitteln nicht erforderlich. Verwenden Sie nur ein feuchtes, mit lauwarmer Seifenlauge getränktes Tuch.

Zur Beseitigung von evtl. Flecken im Innenraum des Gerätes verwenden Sie ein feuchtes Tuch, auf das Sie etwas weißen Essig träufeln, oder ein Spezialprodukt für Geschirrspüler.

Vor dem Urlaub

Bevor Sie in Urlaub fahren empfiehlt es sich, einen Reinigungsgang bei leerem Geschirrspüler durchlaufen zu lassen; ziehen Sie daraufhin den Netzstecker, drehen Sie den Wasserhahn zu und lehnen Sie die Gerätetür nur leicht an: Sie verlängern hierdurch die Lebensdauer der Dichtungen und es kommt zu keiner Geruchsbildung im Geräteinnern.

Im Falle eines Umzugs

Das Handling bzw. der Transport sollte möglichst in vertikaler Position erfolgen, falls erforderlich, Gerät zur Rückseite hin neigen.

Die Dichtungen

Einer der Gründe zur Geruchsbildung im Geschirrspüler ist das Anstauen von Essensresten unter den Dichtungen. Durch eine regelmäßige Reinigung mit einem angefeuchteten Schwamm wird dies vermieden.

Außerordentliche Reinigung und Wartung

Die Siebkomposition

Wenn Sie jederzeit ein gutes Reinigungsergebnis wünschen, müssen Sie die Siebkomposition sauber halten.

Anhand des Siebes wird das Spülwasser von Speiseresten gereinigt und perfekt gefiltert in Umlauf gebracht. Es ist daher empfehlenswert, nach jedem Spülgang die größeren Essensreste, die Sie im Grobsieb „C“ und im halbrunden Sieb „A“ finden, zu entfernen. Zum Herausnehmen brauchen Sie nur den Griff des Filtereinsatzes nach oben zu ziehen. Waschen Sie nun die beiden Siebe unter fließendem Wasser aus.

Einmal im Monat muss die Siebkomposition sorgfältig gereinigt werden: d.h. Grobsieb „C“ + halbrundes Feinsieb, „A“ + Mikrosieb, „B“.

Zum Herausnehmen des Filters, „B“ drehen Sie diesen gegen den Uhrzeigersinn. Verwenden Sie zum Reinigen eine kleine Bürste (die nicht aus Metall sein sollte).

Fügen Sie die Einzelteile (wie in der Abbildung angegeben) wieder zusammen und bauen Sie die Siebkomposition wieder in die Spülmaschine ein. Stecken Sie sie in die vorgesehene Halterung und drücken Sie sie nach unten.

Der Geschirrspüler darf nie ohne Siebe arbeiten. Wenn Sie die Siebkombination nicht richtig montieren, wird das Reinigungsergebnis beeinträchtigt und Ihr Geschirr kann Schaden erleiden. Siebkombination nicht richtig montieren, wird das Reinigungsergebnis beeinträchtigt und Ihr Geschirr kann Schaden erleiden.

1 2 A B C

Reinigung der Sprüharme

Die Löcher bzw. Schlitze der Sprüharme könnten durch Speisereste verstopft werden, kontrollieren und reinigen Sie auch diese regelmäßig (siehe Abschnitt "Aus der Nähe betrachtet" (Innenteile) Buchstabe F - I).

Gibt's ein Problem?

Es kann sicherlich einmal vorkommen, dass der Geschirrspüler nicht ganz ordnungsgemäß funktioniert. Bevor Sie jedoch den Kundendienst anfordern, sollten einige Kontrollen vorab durchgeführt werden: Vielleicht haben Sie irgendetwas vergessen, eine beliebige Taste zu drücken, oder vielleicht irrtümlich irgendeine zur korrekten Betriebsweise erforderliche Maßnahme unterlassen.

Der Geschirrspüler startet nicht

Bitte kontrollieren Sie, ob:

der Wasserhahn auch aufgedreht und ordnungsgemäß am Schlauch angeschlossen wurde; ob die Wasserzufuhr evtl. unterbrochen, der Wasserdruck unzureichend, der Schlauch einklemmt, das Filtersieb der Versorgungsschlauches verstopft ist, oder ob die Tür offen steht.

Das Geschirr ist nicht sauber geworden

Bitte kontrollieren Sie, ob:

die korrekte Reinigermenge eingefüllt wurde, das eingestellte Programm sich für das zu reinigende Geschirr eignet, Sieb und Mikrosiebfilter sauber sind, die Sprüharme ungehindert drehen.

Der Geschirrspüler pumpt das Wasser nicht ab

Bitte kontrollieren Sie, ob:

der Ablaufschlauch geknickt ist.

Auf dem Geschirr befinden sich Kalkablagerungen oder ein weißer Belag.

Bitte kontrollieren Sie, ob:

der Salzbehälterdeckel auch gut geschlossen ist, die korrekte Klarspülerdosierung eingestellt wurde.

Sollte bei Einschalten des Geschirrspülers der Schriftzug "dON" (Demo ON) auf dem Display aufleuchten, bedeutet dies, dass das Programm "Vorführmodus" (Demo) eingeschaltet ist.

Lesen Sie hierzu die Hinweise auf Seite 40

Fehlermeldungen

Ihr Geschirrspüler verfügt über ein Sicherheitssystem, das imstande ist, etwaige Funktionsunregelmäßigkeiten zu erheben und zu signalisieren.

Derartige Anomalien oder Störungen werden durch Blinkanzeigen einiger, aus Buchstaben und Ziffern bestehender Fehlercodes signalisiert. Merken Sie sich den eingeblendeten Fehlercode, schalten Sie das Gerät aus, drehen Sie den Wasserhahn ab und fordern Sie den Kundendienst an.

Alarmanzeige "Wasserhahn abgedreht"

Haben Sie vergessen, den Wasserhahn aufzudrehen, dann meldet Ihr Geschirrspüler Ihnen dies durch eine Serie anhaltender Alarmtöne und die Blinkanzeige H2O. Drehen Sie den Wasserhahn auf: Das Programm wird innerhalb weniger Minuten gestartet.

Sollten Sie bei dieser Signalmeldung nicht anwesend sein, dann schaltet sich das Alarmsystem ein und der Fehlercode "A06" blinkt auf.

Schalten Sie das Gerät über die Taste "A" aus, drehen Sie den Wasserhahn auf, warten Sie ca. 20 Sekunden, schalten Sie dann den Geschirrspüler wieder ein, das Spülprogramm startet nun erneut.

Alarmanzeige "Siebe verstopft"

Leuchtet bei einer Funktionsstörung der Code "A05", dann bedeutet dies, dass das Sieb durch erhebliche Speisereste verstopft ist. Schalten Sie das Gerät über die ON/OFF-Taste aus, sorgen Sie für eine gründliche Reinigung des Siebes, setzen Sie dieses dann wieder in seinen Sitz ein. Schalten Sie das Gerät daraufhin wieder ein. Innerhalb weniger Sekunden startet das Spülprogramm ordnungsgemäß.

Alarmanzeige aufgrund einer Störung des Magnetventils der Wasserversorgung

Leuchtet der Fehlercode "A02", SCHALTEN Sie den Geschirrspüler AUS und nach einer Minute wieder EIN. Besteht der Alarm weiterhin, schließen Sie zuerst den Wasserhahn, um Überschwemmungen zu verhindern. Stellen Sie dann den Strom ab und fordern Sie den Kundendienst an.

Sollte Ihr Geschirrspüler trotz aller Kontrollen nicht funktionieren, oder sollten Sie den Fehler nicht beheben können, dann fordern Sie bitte, unter Angabe nachfolgender Daten, den nächstgelegenen, autorisierten Kundendienst an:

- Art der Störung

- Kennnummer des Modells (Mod. ...) Seriennummer (S/N ....), ersichtlich auf dem seitlich an der Gegentür angebrachten Typenschild.

Lassen Sie die Fehler niemals durch nicht autorisiertes Personal beheben und verweigern Sie die Installation von Ersatzteilen, wenn es sich nicht um Originalteile handelt.

Installation

Aufstellung

Stellen Sie das Gerät an der hierzu bestimmten Stelle auf. Das Gerät kann mit den Seitenteilen oder mit der Rückwand an die anliegenden Möbel oder an die Wand angelehnt werden. Der Geschirrspüler verfügt über Versorgungs- und Ablaufschläuche, die sowohl nach rechts als auch nach links ausgerichtet werden können, wodurch eine geeignete Installation gewährleistet wird.

Nivellieren

Stellen Sie das Gerät auf. Regulieren Sie ggf. durch Drehen der Stellfüße nach links oder rechts die Höhe des Gerätes, und zwar so, dass das Gerät waagerecht aufsteht. Eine eventuelle Neigung des Gerätes darf auf keinen Fall 2° übersteigen.

Eine ordnungsgemäße Nivellierung gewährleistet eine korrekte Funktion Ihres Geschirrspülers.

Dieses Geschirrspülermodell kann unter einer durchlaufenden Arbeitsplatte eingebaut werden. (Wir verweisen hierzu auf die entsprechenden Anleitungen.)

Anschluss an den Kaltwasserhahn

Der Anschluss an die Wasserleitung ist ausschließlich mittels des mit dem Gerät gelieferten Versorgungsschlauches vorzunehmen. Verwenden Sie bitte keine anderen Schläuche. Verwenden Sie bitte nur Originalersatzteile, wenn Teile ausgewechselt werden müssen.

Schließen Sie den Versorgungsschlauch an einen Kaltwasserhahn mit einem Gewindeanschluss von 3/4-Zoll „Gas“ an, und achten Sie dabei darauf, dass er gut festgezogen wird.

Sollte es sich um neue oder für längere Zeit unbenutzte Wasserschläuche handeln, ist vor dem Anschluss sicherzustellen, dass das Wasser auch klar und frei von Verunreinigungen ist; lassen Sie es hierzu einige Zeit lang fließen. In Ermangelung einer solchen Vorsichtsmaßnahme könnte der Wassereingang verstopfen, was eine Beschädigung des Gerätes zur Folge haben könnte.

Anschluss an den Warmwasserhahn

Der Geschirrspüler kann auch mit Warmwasser vom Brauchwassernetz versorgt werden (zentrale Heizanlage), welches jedoch 60°C nicht überschreiten darf.

In dem Fall wird die Spülzeit um ca. 15 Minuten verkürzt und die Reinigungswirkung leicht herabgesetzt.

Der Anschluss an die Warmwasserzapfstelle ist so vorzunehmen, wie der Anschluss an die Kaltwasserleitung.

Schutz vor Überschwemmungen

Ihr Geschirrspüler verfügt über ein System, das die Wasserzufuhr unterbricht, falls es einen Wasserverlust im Gerät ermittelt. Außerdem ist er mit einem Zulaufschlauch ausgerüstet, der einem äußerst hohen Wasserdruck standhält, und der sich im Falle einer Beschädigung rot verfärbt. Der Schutz gegen Überschwemmungen ist durch den zweiten (durchsichtigen) Schlauch, in dem er untergebracht ist, gewährleistet. Eine regelmäßige Kontrolle des Schlauchs ist von größter Wichtigkeit, sobald Sie bemerken, dass er sich rot verfärbt hat, muss er ausgetauscht werden. Fordern Sie hierfür den zuständigen Kundendienst an.

Anschluss des Ablaufschlauches

Führen Sie den Ablaufschlauch in eine Ablauföffnung mit einem Durchmesser von mindestens 4 cm ein oder legen Sie ihn über einen Spülbecken-

rand. Vermeiden Sie hierbei, dass er geknickt oder allzu stark gebogen wird. Er kann optimal verlegt werden, wenn Sie sich der Kunststoffführung bedienen, die dem Gerät beiliegt (siehe Abb.). Der mit dem Buchstaben A versehene Schlauchteil muss auf einer Höhe von 40 - 100 cm liegen. Der Schlauch darf nicht im Wasser eingetaucht sein.

A

Achtung:

Der Kunststoffbügel muss so an einer Mauer angebracht werden, dass er sich nicht bewegen kann, um zu vermeiden, dass der Ablaufschlauch aus der Führung tritt und Ablaufwasser austritt.

Stromanschluss

Schließen Sie den Stecker an eine Steckdose an, die über eine effiziente Erdung verfügt (die Erdung der Stromanlage ist eine gesetzlich vorgeschriebene Sicherheitsgarantie), nachdem Sie sichergestellt haben, dass die Werte der Netzspannung und -frequenz mit denen des Typenschildes (befindlich auf der Edelstahl-Innentür des Gerätes) übereinstimmen, und dass die Elektroanlage, an die das Gerät angeschlossen wird, der auf dem Typenschild angegebenen Höchstleistung entspricht. Falls die Steckdose, an die Sie das Gerät anschließen, nicht für den Stecker geeignet ist, empfiehlt es sich, den Stecker auszutauschen, als auf Adapter oder Zwischenstecker zurückzugreifen, denn diese könnten sich überhitzen oder durchschmelzen.

Es wird ausdrücklich darauf hingewiesen, dass ein beschädigtes Versorgungskabels ausschließlich durch ein autorisiertes Kundendienstzentrum ausgewechselt werden darf.
