MANUAL DE UTILIZADOR IDE 45 S EU INDESIT

Instalación y el uso

Máquina de lavar louça

IInstalação e o usoLavastoviglie 1

Istruzioni per l'installazione e l'uso

Máquina de lavar louça

Instruções para a instalação e o uso

mente é tarato sul 4.

o centellee aproximadamente durante 5 ciclos consecutivos.

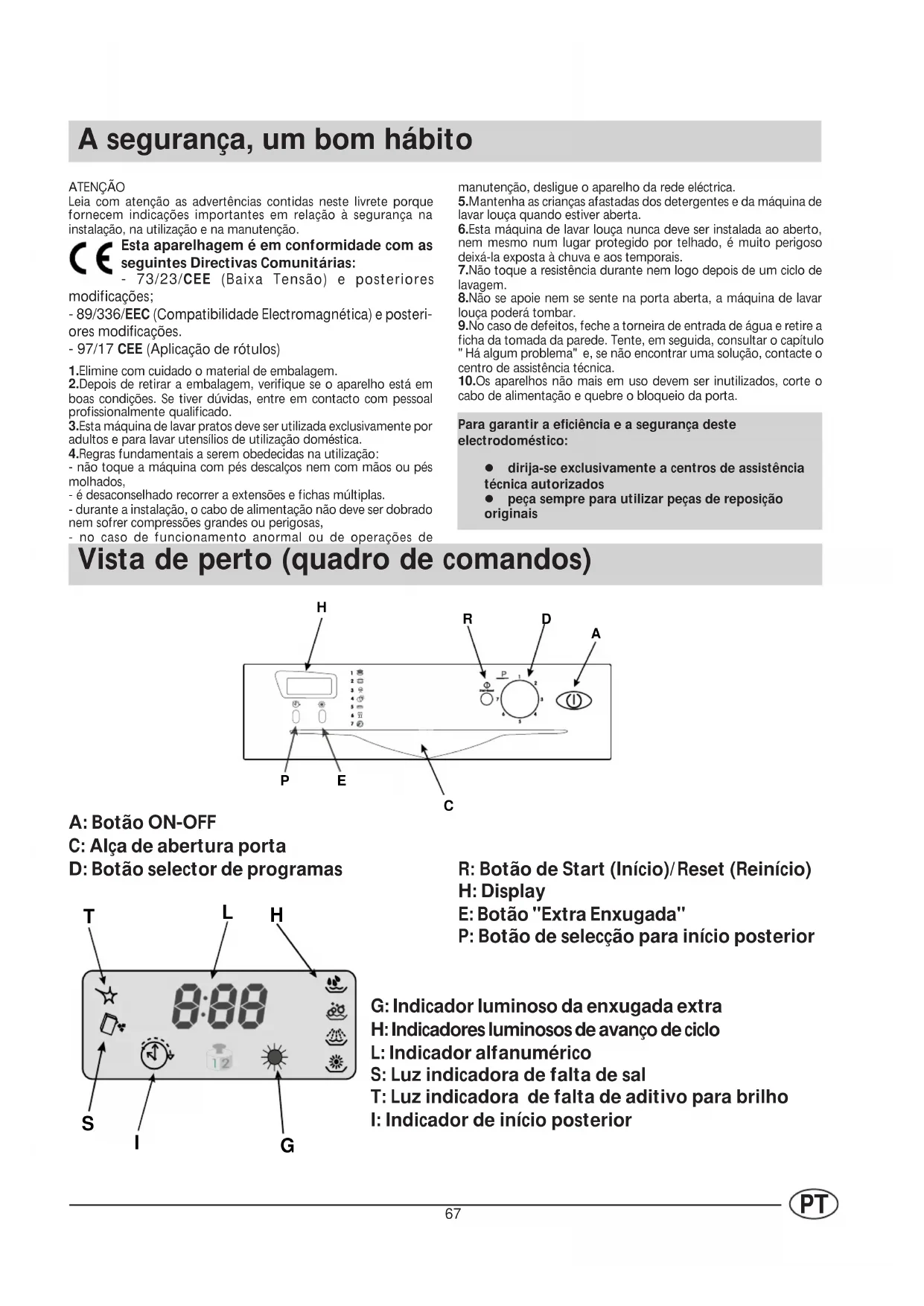

PT A segurança, um bom hábito ATENÇÃOLeia com atenção as advertências contidas neste livrete porquefornecem indicações importantes em relação à segurança nainstalação, na utilização e na manutenção. Esta aparelhagem é em conformidade com as

seguintes Directivas Comunitárias:

- 73/23/CEE (Baixa Tensão) e posteriores

- 89/336/EEC (Compatibilidade Electromagnética) e posteri-

- 97/17 CEE (Aplicação de rótulos) 1.Elimine com cuidado o material de embalagem.2.Depois de retirar a embalagem, verifique se o aparelho está emboas condições. Se tiver dúvidas, entre em contacto com pessoalprofissionalmente qualificado.3.Esta máquina de lavar pratos deve ser utilizada exclusivamente poradultos e para lavar utensílios de utilização doméstica.4.Regras fundamentais a serem obedecidas na utilização:- não toque a máquina com pés descalços nem com mãos ou pésmolhados,- é desaconselhado recorrer a extensões e fichas múltiplas.- durante a instalação, o cabo de alimentação não deve ser dobradonem sofrer compressões grandes ou perigosas,- no caso de funcionamento anormal ou de operações de Vista de perto (quadro de comandos) manutenção, desligue o aparelho da rede eléctrica.5.Mantenha as crianças afastadas dos detergentes e da máquina delavar louça quando estiver aberta.6.Esta máquina de lavar louça nunca deve ser instalada ao aberto,nem mesmo num lugar protegido por telhado, é muito perigosodeixá-la exposta à chuva e aos temporais.7.Não toque a resistência durante nem logo depois de um ciclo delavagem.8.Não se apoie nem se sente na porta aberta, a máquina de lavarlouça poderá tombar.9.No caso de defeitos, feche a torneira de entrada de água e retire aficha da tomada da parede. Tente, em seguida, consultar o capítulo"Há algum problema" e, se não encontrar uma solução, contacte ocentro de assistência técnica.10.Os aparelhos não mais em uso devem ser inutilizados, corte ocabo de alimentação e quebre o bloqueio da porta.Para garantir a eficiência e a segurança desteelectrodoméstico:l dirija-se exclusivamente a centros de assistênciatécnica autorizadosl peça sempre para utilizar peças de reposiçãooriginais G: Indicador luminoso da enxugada extra

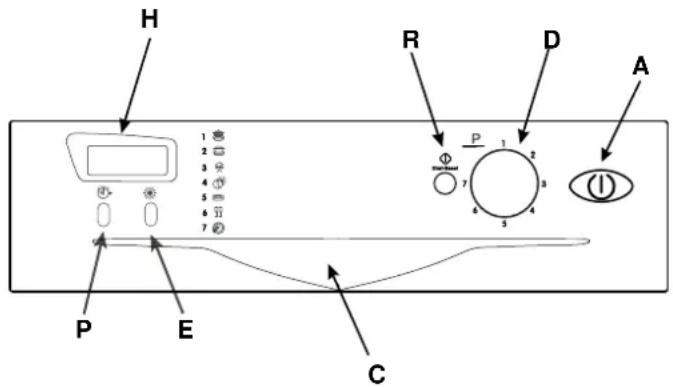

R: Botão de Start (Início)/Reset (Reinício)

E: Botão "Extra Enxugada"

P: Botão de selecção para início posterior

A: Botão ON-OFF C: Alça de abertura porta

D: Botão selector de programas

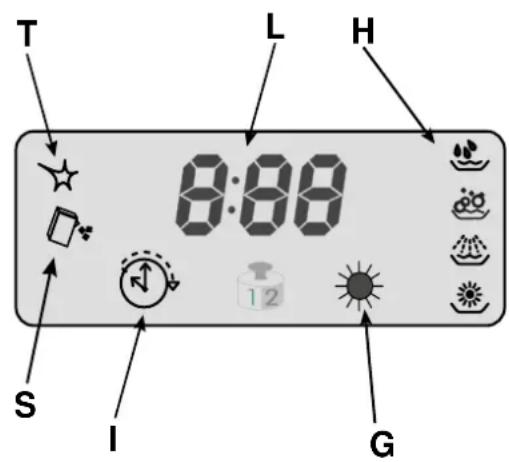

T: Luz indicadora de falta de aditivo para brilho

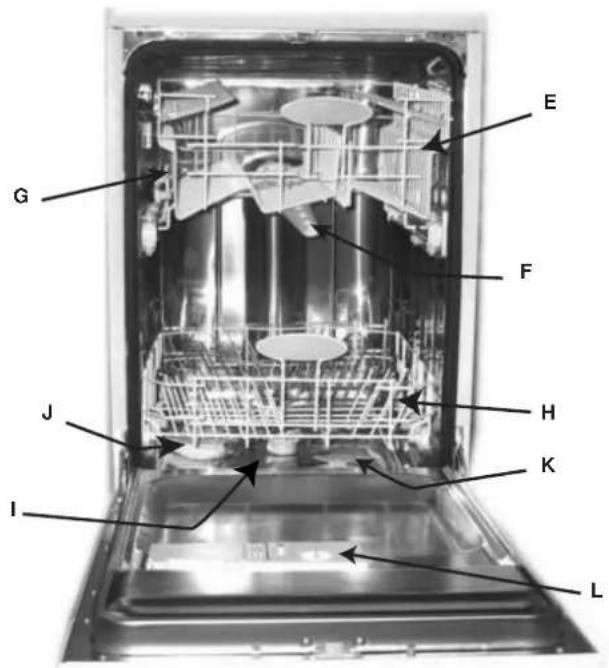

Regulação da altura do cesto

Recipiente para detergente e para aditivo para

Capacidade 9 talheres standard

Pressão de água alimentaçáo 4,3 psi - 145 psi (30 KPa÷ 1MPa) (0,3 ÷10 bar)

Tensão de alimentaçáo Ver etiqueta características

Potência total absorvida Ver etiqueta características

Fusível Ver etiqueta características69

A dureza da água varia segundo o sítio. Se entrar água dura

na máquina de lavar pratos, formam-se crostas nos utensí-

Graças a um dispositivo para descalcificar que utiliza sal es-

pecífico para máquinas de lavar pratos, elimina-se o calcário

Carregamento de sal no dispositivo para descalcificar

co para máquina de lavar

O recipiente do sal encon-

tra-se embaixo do cesto

inferior, encha-o da seguin-

1. Retire o cesto inferior,

pinha do recipiente.

2. Quando for carregar o

recipiente pela primeira

vez, encha-o de água.

3. Coloque o funil fornecido no furo e deite cerca de 2 Kg.

de sal. É normal sair um pouco de água do recipiente.

4. Atarraxe novamente a tampinha com cuidado.

É necessário encher de sal o recipiente quando se acen-

der o indicador luminoso de falta de sal "S"

Depois de ter carregado de sal pela primeira vez, é normal

que o indicador luminoso de aviso de falta de sal permaneça

aceso ou a piscar os 5 ciclos seguintes, aproximadamente.

Atenção: para evitar a formação de ferrugem, é aconse-

lhável deitar o sal imediatamente antes de iniciar um ciclo

Regulação do consumo de sal

Esta máquina de lavar pratos é

predisposta para a regulação do

consumo de sal em função da

dureza da água que se utilizar,

para optimizar e personalizar o

consumo de sal no nível míni-

Pode-se perguntar qual é o grau

de dureza da água ao organis-

mo fornecedor da água potável

Para a regulação obedeça as

seguintes instruções:

1. desatarraxe a tampinha do recipiente de sal.

2. na argola do recipiente há uma seta (veja a fig. ao lado)

gire, se for necessário, a seta marcada "-" na direcção con-

trária aos ponteiros do relógio, rumo à marca "+", em fun-

ção da dureza da água de alimentação.

É aconselhado efectuar a regulação segundo o seguinte es-

Dureza da água °dH °fH mmol/lPosiçãoselectorConsumo sal (gramas-/ciclo)Auto-nomia(ciclos-\2kg)0 ¸ 10 0 ¸ 17 0 ¸ 1,7 / 0 /10¸ 25 18 ¸ 44 1,8 ¸ 4,4 - 20 6025 ¸ 50 45 ¸ 89 4,5 ¸ 8,9 MED 40 40> 50 > 89 > 8,9 + 60 2570

PT Detergente e aditivo para brilho

Utilize somente detergente específico para máquina de la-

var louça. O detergente deve ser deitado antes de começar

qualquer ciclo de lavagem e em base às indicações fornecidas

na "Tabela dos ciclos de lavagem". O distribuidor do deter-

gente encontra-se no interior da porta.

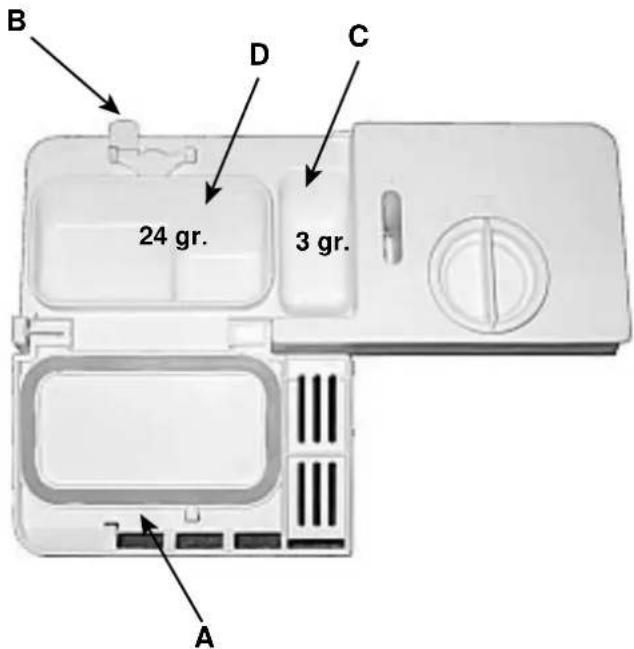

Carregamento de detergente

Para abrir a tampa "A" carregue no botão "B". O detergen-

te deve ser deitado nas 2 gavetas "C" e "D" até a beira.

Depois de ter deitado o detergente, feche a tampa e aperte-

Nas lojas há a venda detergentes para máquinas de lavar

louça em pastilhas, se for empregá-los, coloque uma pasti-

lha no recipiente "D" e feche a tampa.

Para enganchar mais facilmente a tampa, elimine, an-

tes de fechar, os resíduos de detergente que tiverem

caído nas beiras da gaveta.

O aditivo para brilho

Este aditivo torna a louça mais brilhante porque enxuga-se

melhor. O tanquinho de aditivo para brilho está situado no

interior da porta. Deverá ser enchido quando vê-lo vazio

através do visor óptico "D".

(Se a máquina de lavar for equipada com "indicador lumi-

noso de falta de aditivo para brilho", deite aditivo quando

piscar ou acender-se).

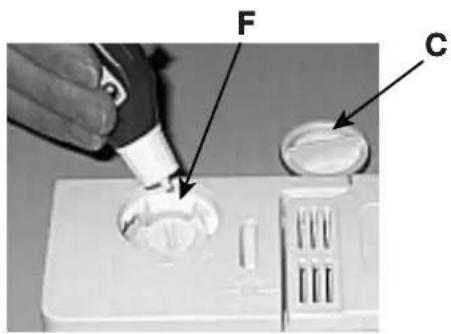

Carregamento do aditivo para brilho

Para abrir o recipiente, rode a tampinha "C" na direcção

contrária aos ponteiros do relógio e, quando deitar aditivo

para brilho, evite que vaze. É possível regular a quantidade

de aditivo fornecido, a empregar um chave de parafuso no

regulador "F" situado embaixo da tampinha "C". Há 6 posi-

ções possíveis, normalmente é regulado em 4.

A regulação do fornecimento de aditivo para brilho possibili-

Se notar gotas de água ou manchas nas peças lavadas, será

necessário colocar o regulador em números mais altos. Por

outro lado, se nas peças lavadas houver listras brancas, colo-

que o regulador em números mais baixos.

No comércio há a venda produtos para lavar louça que já contêm detergentes, sal e aditivo para brilho (3 em 1). Se a sua água

for muito dura, é aconselhável acrescentar, em todo o caso, mais sal na respectiva gaveta, para evitar a formação de manchas

brancas na louça ou no tambor da máquina.

Deite aditivo para brilho no compartimento somente se a louça não estiver a enxugar-se de maneira satisfatória.

Em todo o caso, consulte com atenção nas embalagens as instruções do produtor.

Se usar somente estes produtos é normal que os indicadores luminosos do sal e do aditivo para brilho, depois de um determinado

número de ciclos, pisquem permanentemente.

PT Antes de dispor a louça nos cestos, tire os restos de comida

maiores para evitar que os filtros entupam-se e desta maneira

reduzam a eficiência da lavagem.

Se as panelas e frigideiras tiverem muitos restos grudados, é

aconselhável deixá-las de molho a aguardar a lavagem.

Desta maneira se evita ter que lavar outra vez.

Para facilitar a operação de carregar a máquina, retire os cestos.

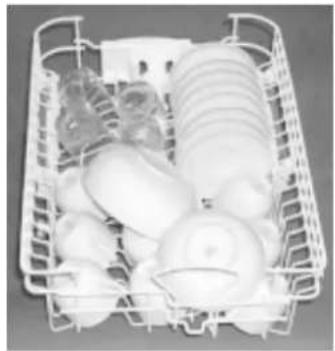

Como utilizar o cesto inferior

No cesto inferior é aconselhável colocar o que for mais

difícil lavar: panelas, tampas, pratos rasos e fundos (nas

fotografias há exemplos de carregamento).

• Travessas e tampas grandes: arrume-os aos lados do

• Panelas, tigelas: é necessário virá-las sempre com o

• Peças muito fundas: arrume-as em posição oblíqua,

desta maneira a água poderá defluir para lavá-las melhor.

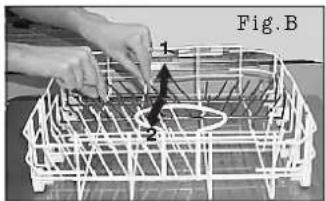

O cesto inferior tem sectores inclináveis (veja a figura B),

para poder caber ainda mais e panelas e frigideiras ou

O cestinho para talheres

Este cestinho é equipado com uma grade extraíveis:

(veja as figuras A).

Se tratar-se de um cestinho com aberturas laterais, coloque

as colherinhas uma por uma nas fendas (veja a figura A)

-As facas e os utensílios com cabos cortantes devem ser

carregados com os cabos para baixo. Dispor todos os talheres

de maneira que não se encostem um com os outros.

Como utilizar o cesto superior

No cesto superior coloque as peças delicadas e leves: co-

pos, chávenas de chá e de café, pratinhos, mas também

pratos, tigelas baixas, frigideiras, caçarolas e panelas bai-

Arrume as peças leves de maneira que não se desloquem

com os jactos de água.

Depois de ter carregado a máquina de lavar louça, lembre-

se de verificar se as pás do distribuidor rodam livremente,

Como regular o cesto superior ....

É possível regular o cesto superior na posição alta ou bai-

xa. Aos lados do cesto superior encontram-se duas chaves

para regular a altura do mesmo (veja a figura C).

Coloque a ficha eléctrica na tomada, a máquina de lavar

louça estará sob tensão. Abra inteiramente a torneira d'água

e carregue no botão On-Off "A" o display acende-se e o

tempo do programa em que estiver colocado o selector es-

tará aceso intermitente.

Selecção de início do programa.

• Depois de ter seleccionado o programa a girar o selector

"D" na direcção dos ponteiros do relógio desde o programa

1 até o programa 7 e na direcção contrária aos ponteiros do

relógio desde 7 até 1; no display será mostrado o tempo

médio da duração do programa e as fases que o constituí-

rem (nas primeiras vezes, é aconselhável consultar a tabela

dos programas na pág. 74).

• Carregue no botão de Start "R" e o programa iniciará

com um duplo sinal acústica, será possível ler no display o

tempo médio restante até o final do programa.

• Se o tempo indicado no início do programa não

corresponder à duração efectiva do programa, é por causa

de vários factores: temperatura d'água na entrada, nível de

sujidade, tentativas mesmo prolongadas da máquina de lim-

par o filtro de lavagem a retirar os resíduos de comida que o

tenham entupido etc.

Indicador das fases de programa em curso

Durante a realização do programa, no display acendem-se

os símbolos correspondentes às fases de avanço do próprio

programa. São estes os símbolos das fases :

Pré-lavagem Lavagem Enxaguadas Enxugar

Anulação ou modificação de um programa em curso

Premissa: um programa em curso pode ser modificado so-

mente logo depois que tiver iniciado

Mantenha 3 segundos pressionado o botão de

restabelecimento "R":

tocará um sinal prolongado seguido por 3 breves bips. No

display acende-se intermitente o tempo do ciclo anulado.

Rode o selector para seleccionar um novo programa:

Esqueceu-se de colocar algo na máquina?

É possível interromper o programa de lavagem se carregar

no botão On-Off' e, em seguida, colocar dentro a louça e,

se ligar novamente a máquina, depois de cerca de 10 se-

gundos, o ciclo reiniciará do ponto em que tiver sido inter-

Houve interrupção da corrente eléctrica? A porta da

O programa interrompe-se e no display aparecem 3 traços;

poderá reiniciar quando a electricidade voltar ou quando a

O final do ciclo é assinalado por 2 breves sinais que tocam e

aparecerá escrito no display "END" intermitente.

• Para desligar a máquina carregue no botão On-Off.

• Feche a torneira da água.

• Esvazie primeiro o cesto inferior.

Assegure-se que o programa tenha terminado antes de re-

tirar a louça de dentro!

Advertência: quando abrir a porta da máquina de lavar lou-

ça, se houver um ciclo de lavagem em curso ou recém ter-

minado, tome cuidado com o vapor quente que sairá, po-

Como programar uma enxugada extra

Mantenha pressionado o botão "E", depois de ter tocado

um 'bip' comprido acende-se o indicador luminoso "G" e

no visor estará aceso intermitente o tempo correspondente

ao programa seleccionado mediante o botão selector.

Observação: O tempo indicado será aumentado por causa

Para desligar a enxugada extra, mantenha pressionado o

mesmo botão e, depois de ter tocado um 'bip' prolongado,

apaga-se o indicador luminoso "G".

Esta opção não é compatível com o ciclo de molho.73

PT Como programar para início posterior

Colocou na máquina de lavar pratos o que é necessário lavar,

antes de definir o melhor programa, também poderá escolher

quando iniciar a lavar.

• Se carregar várias vezes na tecla "P" será possível progra-

mar para iniciar o ciclo de lavagem de 1h até 24h depois.

• Se carregar mais uma vez, aparecerá "OFF" (nenhuma

Depois de ter efectuado a escolha, verifique se a porta está

fechada einicie o programa mediante START.

No display acende-se o símbolo "I" e começará a contagem

regressiva do tempo de espera.

• Depois da contagem regressiva ter terminado o programa

iniciará e no display aparecerá o tempo médio restante até

o final do programa.

• Durante o tempo de espera é possível mudar o início pos-

terior e escolher um tempo mais curto. Carregue várias ve-

zes a tecla "P", sem reconfigurar o programa.

• Se tiver mudado de ideia, e desejar iniciar imediatamente

o ciclo, carregue na tecla "P" chegar ao zero. O indicador

"I" apagar-se-á e o ciclo iniciará com um 'bip'.

No display aparecerá o indicador correspondente à fase do

programa em curso e começará a contagem regressiva do

tempo que, em média, faltar para acabar o programa.

Configuração do início posterior

ATENÇÃO: quando ligar a máquina de lavar louça, se no display

aparecer escrito "dON" significa que o programa de demonstração

está activo. Este programa serve para simular os ciclos de lavagem,

sem realmente efectuá-los.

Para sair deste modo de funcionamento mantenha cerca de 4

segundos pressionada a tecla "R" de START/RESET. Quando tiver

saído do programa, aparecerá escrito: "dOF".74

PT Tabela dos programas

Ao lavar na máquina de lavar louça, terá a garantia de um ambiente higienizador e de

uma limpeza mais segura. 3URJUDPD,QGLFDo}HVSDUDHVFROKDGHSURJUDPDV'HVFULomRGRFLFOR'HWHUJHQWHSUpODYDJHPODYDJHP$GLWLYR SDUD EULOKR'XUDomRGRSURJUDPDWROHUkQFL DVHPHQ[XJDG DH[WUD/DYDJHPLouça e panelas muitosujas (não use com peçasdelicadas)Lavagem prévia com água quente a 40°CLavagem a 65°C.2 enxaguadas com água friaEnxagua a quente a 65°C.Enxuga. JU 

 1R UPDOCiclo para louça e panelasnormalmente sujas.Programa normal diário.Lavagem a 60°CEnxagua a frioEnxaguada quente a 70°CEnxugar JU 

  (FRPrograma para lavagemecológica, com baixosconsumos de energia,adequado para louça epanelas normalmentesujas.2 Pré-lavagens com água friaLavagem a 50°CEnxaguada quente a 65°CEnxugar JU 

  5iSLGD (Q[XJDUCiclo económico e veloz aser utilizado para louçapouco suja, logo depoisde usada.Lavagem breve a 47°C.Enxaguada quente a 65°CEnxugar JU 

 0ROKRLavagem preliminar aaguardar completar acarga na próxima refeição.Breve lavagem fria para impedir que osrestos de comida sequem-se na louça  &ULVWDLVCiclo especial a serutilizado para peças maissensíveis às altastemperaturas, logo depoisde usadas.Lavagem a 52°CEnxaguada com água morna a 45°CEnxaguada quente a 65°CEnxugar JU 

  6XMLGDGHIUHVFDLavagem rápida eeconómica para umaquantidade diária delouças para lavarLavagem a 50°CEnxaguada quente a 65°CEnxugaJU 

PT Conselhos para economizar

- É importante usar as máquinas de lavar pratos possivel-

mente com carga plena, para optimizar os consumos; en-

tretanto, para evitar que se formem maus odores e crostas,

pode-se utilizar o ciclo de molho.

- A escolha do programa adequado depende do tipo de pe-

ças a serem lavadas e do grau de sujidade das mesmas.

- Deite a dose certa de detergente: se exagerar na quantida-

de de detergente, os utensílios não serão limpados melhor,

mas haverá somente um impacto ambiental maior.

- Não adianta enxaguar os utensílios, antes de colocá-los na

Como manter a máquina de lavar pratos em forma

Depois de cada lavagem

Depois de cada lavagem, feche a torneira d'água e deixe a

porta entreaberta, de maneira que não se forme humidade

Antes de realizar qualquer operação de limpeza ou manu-

tenção, desligue sempre a ficha da tomada: desta maneira

não correrá qualquer risco.

Nada de solventes nem abrasivos!

Para limpar a parte exterior e as peças de borracha desta

máquina de lavar louça não é necessário empregar solventes

nem abrasivos, use somente um pano molhado de água

Para eliminar as manchas que se formarem na superfície do

tambor da máquina, utilize um pano molhado d'água e um

pouco de vinagre branco ou um produto específico para

limpeza de máquinas de lavar pratos.

Se for viajar de férias

Quando for viajar de férias, é aconselhável antes fazer uma

lavagem vazia e, em seguida, desligar a ficha da tomada,

feche a torneira de entrada d'água e deixe a porta entrea-

berta: as guarnições durarão mais e no interior não se for-

marão cheiros desagradável.

No caso de mudança mantenha possivelmente o aparelho

em posição vertical; se for necessário, deite-a para trás.

Um dos factores responsáveis pelos cheiros desagradáveis

no interior da máquina de lavar louça são os restos de comi-

da que permanecem nas guarnições. Será suficiente limpá-

las periodicamente com uma esponjinha molhada.76

PT Limpeza e manutenção das peças

Limpeza dos distribuidores

Pode acontecer que restos de comida grudem nos braços

aspersores e tampem-se os seus furos; verifique-os periodica-

mente e limpe-os (veja Vista de perto (interior) nas letras F - I).

Pode acontecer que a máquina de lavar louça não funcione ou não

funcione bem. Antes de chamar a assistência técnica, vejamos juntos

o que se pode fazer: pode ser que tenha se esquecido de carregar

em alguma tecla ou não tenha feito, por distracção, uma manobra

necessária para a máquina poder funcionar.

A máquina de lavar louça não começa a funcionar

a torneira está aberta e ligada correctamente no tubo, se está a

faltar água em casa, ou se não está a chegar com pressão suficiente,

o tubo está dobrado, o filtro do tubo de alimentação d'água está

entupido ou a porta está aberta.

A louça e as panelas são mal lavadas

foi colocada a dose certa de detergente, o programa de lavagem

seleccionado é idóneo às peças a serem lavadas, o filtro e o microfiltro

estão limpos, os braços aspersores estão desimpedidos.

A água da máquina de lavar louça não se descarrega

A mangueira de descarga está dobrada.

Nas peças lavadas permanecem depósitos de calcário ou

a tampa do recipiente de sal está bem fechada, a dose de aditivo

para brilho está bem regulada.

Quando ligar a máquina de lavar louça, se no display aparecer

escrito "dON" significa que o programa de demonstração está

Leia as instruções nas páginas 73

Esta máquina de lavar louça é equipada com um sistema de segurança

capaz de avisar acerca de eventuais anomalias de funcionamento.

Estas anomalias ou defeitos são assinalados por alguns códigos

constituídos por letras e algarismos intermitentes no display. Depois

de ter tomado nota do código do erro, desligue a máquina, feche a

torneira d'água e chame a assistência técnica.

Alarme de torneira fechada

Se tiver esquecido de abrir a torneira de água, esta máquina avisará

mediante uma longa série de 'bips' compridos e a escrita H2O inter-

mitente no display. Abra a torneira d'água e verá como em poucos

minutos o programa iniciará.

Se não estiver presente nesta fase de aviso, a máquina tocará um

alarme e o código "A06" estará intermitente.

Desligue mediante o botão "A", abra a torneira d'água e, depois de

aguardar aproximadamente 20 segundos, ligue a máquina nova-

mente, o programa iniciará.

Alarme dos filtros entupidos

Se a máquina parar e o código "AL05" estiver aceso intermitente,

significa que o filtro entupiu-se com restos compactos de comida.

Desligue o botão ON-OFF, limpe com cuidado o filtro e, depois de

tê-lo recolocado no lugar, ligue novamente a máquina. Dentro de

poucos segundos o programa iniciará regularmente.

Alarme por causa de defeito da válvula eléctrica de carrega-

Se o código "A02"DESLIGAR E LIGAR DE NOVO a máquina de lavar

louça depois de um minuto. Se o alarme permanecer, como primeira

coisa fechar a torneira da água para evitar alagamentos depois tirar

a corrente e chamar a assistência técnica.

Se apesar de todas as verificações, a máquina de lavar pratos

não funcionar e o inconveniente detectado permanecer,

chame o centro de assistência técnico autorizado mais perto e

comunique as seguintes informações:

- a sigla do modelo (Mod. ....) e o número de série (S/N .... )

indicados na placa de identificação situada na parte lateral da

Nunca recorra a técnicos não autorizados e recuse

sempre a instalação de peças de reposição não originais.

A B C O conjunto de filtros

Se desejar sempre bons resultados na lavagem, precisa limpar

o grupo de filtração.

A água de lavagem é limpa tirando os resíduos de comida e

colocada novamente em circulação perfeitamente filtrada.

Por isto, depois de cada lavagem, é melhor tirar os resíduos

mais grandes que ficarem no copo “C” e do filtro semi circular

A; para tirá-los, puxe a pega do copo para cima. É suficiente

enxaguá-lo em água corrente.

Uma vez por mês precisa limpar cuidadosamente o inteiro

grupo de filtração: copo C + filtro semi circular A + filtro

cilíndrico B. Para tirar o filtro “B” rode-o na direcção antiorária.

Para a limpeza empregue uma escovinha não de metal.

Monte novamente as peças (da maneira indicada na figura)

e coloque novamente o grupo na máquina de lavar louça.

Coloque-o no seu lugar a aperte-o para baixo.

A máquina de lavar louça não deve ser utilizada sem filtros.

Se os filtros não forem colocados direito, a eficiência de

lavagem reduz-se e pode até causar danos à máquina de

Coloque a máquina no sítio escolhido. A máquina pode ser pre-

sa nas laterais ou no fundo de móveis adjacentes ou numa pare-

de. Esta máquina de lavar louça é dotada de tubos para alimen-

tação e descarga de água que podem ser virados à direita ou à

esquerda, para consentir uma melhor instalação.

Posicione a máquina, aja nos pezinhos a atarraxá-los e

desatarraxá-los, para regular, se for necessário, a altura da má-

quina e nivelá-la de maneira que se encontre na horizontal; em

todo o caso não deve, em nenhum modo, ser inclinada mais de

Um bom nivelamento assegurará um funcionamento correcto

da máquina de lavar louça.

Este modelo de máquina de lavar louça pode ser encaixado embaixo

de um plano de trabalho contínuo (leia a respectiva folha de

Ligação da entrada de água fria.

A ligação do electrodoméstico à rede d'água deve ser efectuada

exclusivamente mediante a mangueira de carregamento forne-

cido junto com o aparelho, não utilize tubos diferentes. No caso

de substituições, utilize somente peças de reposição originais.

Ligue o tubo de carregamento numa entrada de água fria com

boca de rosca de 3/4 gás, tome cuidado para atarraxá-la aperta-

Se os tubos de água forem novos, ou se tiverem permanecido

muito tempo não utilizados, antes de realizar a ligação, deixe

escorrer água para certificar-se que esteja límpida e isenta de

impurezas. Sem esta precaução há risco que a entrada d'água

entupa-se e danifique a máquina.

Ligação da entrada de água quente

É possível fornecer à esta máquina água de uma rede de água

quente (sistema centralizado de esquentador, radiadores), des-

de que não ultrapasse a temperatura de 60° C.

Neste caso o tempo de lavagem será aproximadamente 15 mi-

nutos mais curto e a eficácia da lavagem levemente reduzida.

A ligação deve ser efectuada na entrada d'água quente, da

mesma maneira descrita para a ligação à entrada d'água fria.

Segurança contra alagamentos

Esta máquina de lavar pratos é equipada com um sistema que

interrompe a entrada d'água no caso de vazamentos no interior

da máquina. Também é equipada com um tubo de entrada

d'água que suporta pressões muito altas e que, em caso de

ruptura, colora-se de encarnado. A segurança, no caso de ala-

gamentos, é garantida por um segundo tubo transparente que

o contém. Portanto é muito importante controlá-lo periodica-

mente e se o vir de cor encarnada, será necessário substitui-lo

assim que possível. Chame a assistência técnica autorizada para

Ligação da mangueira de escoamento

Coloque a mangueira de escoa-

mento num conduto de descar-

ga de diâmetro mínimo de 4 cm.

ou apoie-o dentro de um lava-

bo. Evite apertos e curvas exces-

sivas. É possível colocá-lo de

maneira ideal, se utilizar o coto-

velo especial de plástico forneci-

do (veja a figura). A parte do

tubo marcada com a letra A deve

estar numa altura entre 40 e 100

A mangueira não deve ser imersa na água.

Atenção: o cotovelo especial de matéria plástica deve ser preso

firmemente na parede para evitar que a mangueira de escoa-

mento mova-se e vaze água fora da descarga.

Coloque a ficha numa tomada de corrente equipada com uma

ligação à terra eficiente (a ligação à terra do sistema é uma

garantia de segurança prevista pela legislação), depois de ter

verificado se os valores da tensão e da frequência de rede

correspondem aos indicados na placa de identificação situada

na contra-porta de inox da máquina e que o sistema eléctrico a

qual a mesma for ligado seja dimensionado para a corrente

máxima indicada nesta placa. Se a tomada de corrente eléctrica

à qual for ligar a máquina não corresponder à ficha, troque-a a

ficha por outra adequada; não empregue adaptadores nem

derivadores porque, poderão causar superaquecimento ou ar-

Recomenda-se, se o cabo de alimentação eléctrica danificar-se,

dirigir-se, para a sua substituição, exclusivamente aos Centros de

Assistência Técnica autorizados.

AP05/2004 - 195043899.00 - Xerox Business Services - DocuTech
