MODE D'EMPLOI IDE 45 S EU INDESIT

Installation et emploi

Instructions pour l'installation et l'emploi

10 - 25 18 - 44 1,8 - 4,4

La sécurité, une bonne habitude ATTENTIONLisez attentivement cette notice car elle contient des instructions trèsimportantes concernant la sécurité en matière d’installation,d’utilisation et d’entretien de votre appareil.Cet appareil est conforme aux Directives Com-munautaires suivantes : - 73/23/CEE (Basse Tension) et modifications successives ; - 89/336/CEE (Compatibilité Electromagnétique) et modificationssuccessives.- 97/17 CEE (Etiquetage)1. Eliminez avec soin les éléments formant l’emballage.2. Après avoir déballé l’appareil, contrôlez s’il est en bon état. Si vousavez le moindre doute, adressez-vous à un professionnel du secteur.3. Votre lave-vaisselle ne doit être utilisé que par des adultes. Vousn’y laverez que la vaisselle de tous les jours.4. Règles d’utilisation fondamentales à suivre :- ne touchez pas à la machine quand vous êtes pieds nus ou si vousavez les mains ou les pieds mouillés- l’utilisation de rallonges et de bloc multi-prises est déconseillée.- lors de l’installation, veillez à ce que le câble d’alimentation ne soitpas excessivement plié ou comprimé pour éviter tout danger.- en cas de mauvais fonctionnement ou de travaux d’entretien,débranchez l’appareil de la ligne électrique. Vue de près (tableau de bord) 5. Gardez les enfants à bonne distance des produits de lavage et dulave-vaisselle ouvert.6. N’installez jamais votre appareil à l’extérieur, même s’il est abritépar un auvent. Il est extrêmement dangereux de le laisser sous lapluie et les orages.7. Ne touchez pas à la résistance pendant et dès la fin du cycle delavage.8. Ne vous appuyez pas à la porte ouverte et ne vous asseyez pasdessus, vous risqueriez de faire basculer le lave-vaisselle.9. En cas de panne, fermez le robinet d’arrivée de l’eau et débranchezla fiche de la prise murale. Essayez de trouvez une solution à votreproblème dans le paragraphe “Des problèmes ?” autrement,adressez-vous à votre service après-vente.10. Pour rendre inutilisable votre appareil hors d’usage, coupez soncâble d’alimentation et cassez le système de verrouillage de sa porte.Pour garantir un fonctionnement efficace de cet électromé-nager en toute sécurité :l adressez-vous uniquement à des centres d’assistancetechnique agréésl exigez toujours l’utilisation de pièces détachéesoriginales A: Touche On-Off

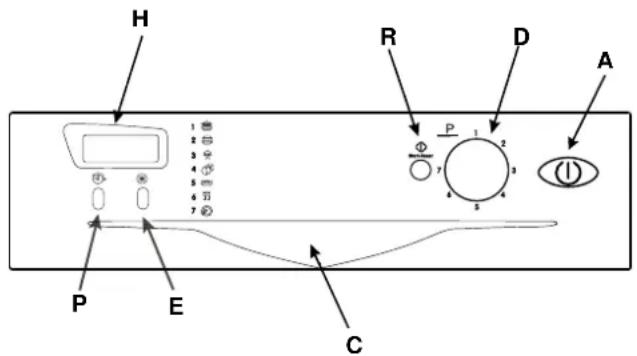

C: Poignée ouverture porte

D: Bouton sélection programmes

R: Touche de Start/Reset

P: Touche sélection départ différé

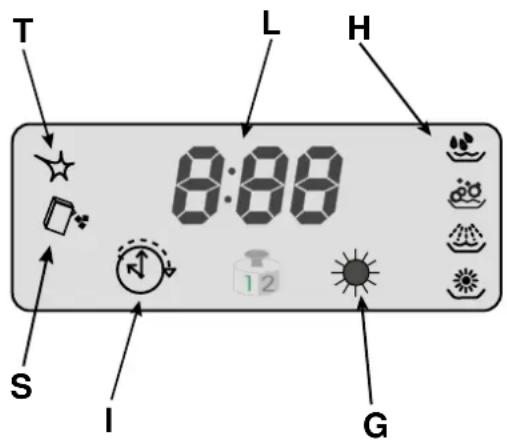

G: Voyant séchage super

H: Voyants déroulement du cycle

L: Indicateur alphanumérique

T: Voyant produit de rinçage

I: Voyant départ différé

C A D P H R E I S T L G H24

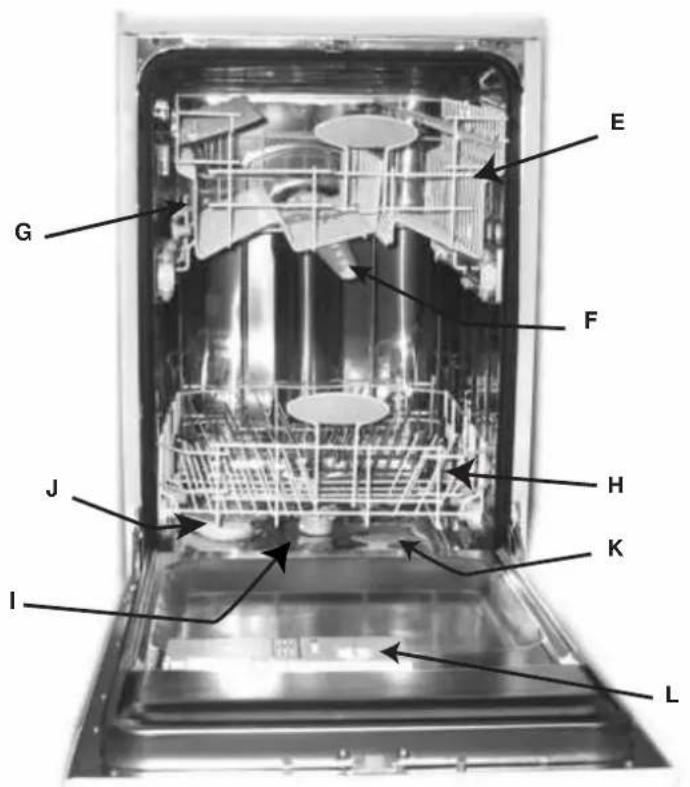

FR Vue de près (Intérieur)

Bras de lavage supérieur

Réglage hauteur du panier

Bras de lavage inférieur

Bouchon réservoir à sel

Distributeur produits de lavage et de rinçage

Caractéristiques thecniques

Capacité 9 couverts standard

Pression eau alimentation 4,3 psi-145 psi (30 KPa÷ 1MPa) (0,3 ÷10 bar)

Tension d'alimentation Voir plaquette caractéristiques

Puissance totale absorbée Voir plaquette caractéristiques

Fusible Voir plaquette caractéristiques

La dureté de l’eau varie d’un endroit à l’autre. Si l’eau est

dure, des dépôts blancs se forment sur la vaisselle.

Un adoucisseur d’eau qui utilise du sel spécial lave-vaisselle

permet d’éliminer le calcaire présent dans l’eau.

Chargement du sel dans l’adoucisseur

Utilisez toujours du sel spécial pour lave-vaisselle.

Le réservoir à sel est situé sous le panier inférieur, remplis-

1. Sortez le panier inférieur,

dévissez et enlevez le

bouchon du réservoir

2. Si c’est le premier char-

gement de sel que vous

effectuez, remplissez le ré-

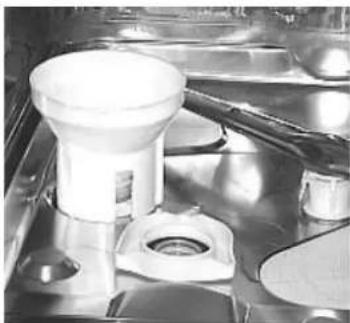

3. Placez l’entonnoir fourni

dans le trou et introduisez

environ 2 Kg de sel. Il est

normal que de l’eau dé-

4. Revissez soigneusement le bouchon.

Remplissez le réservoir à sel dès que le voyant sel “S”

Après avoir chargé le sel pour la première fois, il est tout à

fait normal que le voyant sel reste allumé ou clignote pen-

dant 5 cycles de suite.

Attention : Pour éviter la formation de rouille, chargez le

sel avant de démarrer un cycle de lavage.

Réglage consommation sel

Votre lave-vaisselle peut régler

sa consommation de sel selon

la dureté de votre eau pour op-

timiser et personnaliser la

consommation de sel en la ré-

duisant au minimum indispen-

Vous pouvez demander quel est

le degré de dureté de votre eau

à l’organisme distributeur d’eau

potable de votre commune.

Pour le réglage, suivez les ins-

tructions suivantes :

1. dévissez le bouchon du réservoir à sel

2. vous verrez une flèche sur la collerette du réservoir (voir

figure ci-contre), tournez-la en cas de besoin dans le sens

inverse des aiguilles d’une montre en allant de “-” vers “+”

selon la dureté de votre eau.

Pour procéder à ce réglage, nous vous conseillons de suivre

Durété de l'eau °dH °fH mmol/lPositionsélécteurConsom-mation sel(grammes-/cycle)Autono- mie (cycles/2kg.)0 ¸ 10 0 ¸ 17 0 ¸ 1,7 / 0 /10¸ 25 18 ¸ 44 1,8 ¸ 4,4 - 20 6025 ¸ 50 45 ¸ 89 4,5 ¸ 8,9 MED 40 40> 50 > 89 > 8,9 + 60 2526

FR Produit de lavage et de rinçage ……

Le produit de lavage

N’utilisez que du produit de lavage spécial lave-vaisselle.

Introduisez le produit de lavage avant de démarrer tout cy-

cle de lavage conformément aux indications fournies par le

“Tableau cycles de lavage”. Le distributeur à produit de la-

vage se trouve à l’intérieur de la porte.

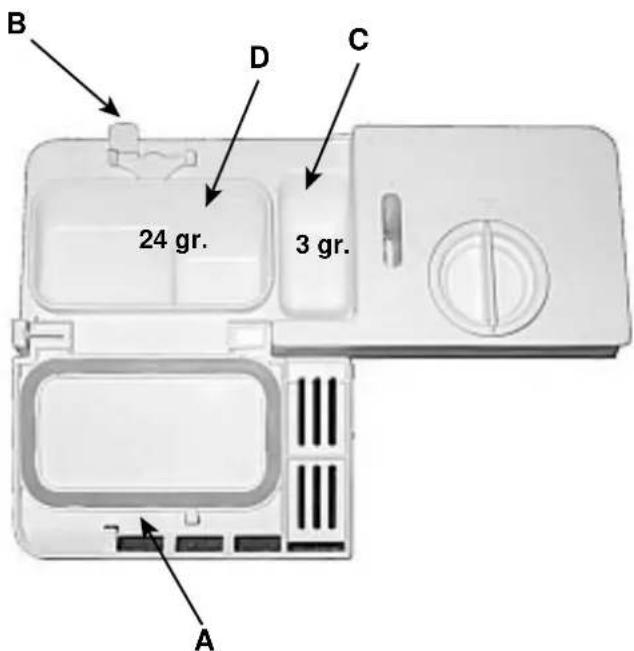

Chargement du produit de lavage

Pour ouvrir le couvercle “A” appuyez sur la touche “B”.

Versez le produit de lavage dans les 2 bacs “C” et “D” jus-

Après avoir introduit le produit de lavage, fermez le couver-

cle en appuyant jusqu’au déclic.

Si vous utilisez des produits de lavage en pastilles, mettez

une pastille dans le bac “D” et fermez le couvercle.

Pour pouvoir verrouiller le couvercle plus facilement,

éliminez, avant sa fermeture, les résidus de produit de

lavage qui se déposent parfois sur les bords du bac.

Le produit de rinçage

Le produit de rinçage fait briller votre vaisselle beaucoup

plus car il améliore son séchage. Le réservoir à produit de

rinçage est situé à l’intérieur de la porte. Il faudra le remplir

dès que vous verrez qu’il est vide à travers l’indicateur opti-

(Si votre lave-vaisselle est équipé d’un voyant “produit de

rinçage”, remplissez le réservoir dès qu’il s’allume ou com-

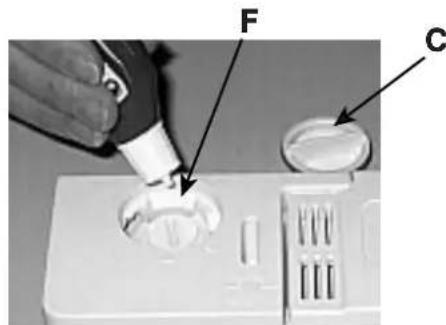

Chargement du produit de rinçage.

Pour ouvrir le réservoir, tournez le bouchon “C” dans le sens

inverse des aiguilles d’une montre. Attention à ne pas faire

déborder le produit quand vous le versez. Pour régler la quan-

tité de produit distribué, agissez avec un tournevis sur le

régulateur “F” situé sous le couvercle “C” . Vous pouvez

choisir parmi 6 positions, normalement il est réglé sur la

Le réglage de la quantité de produit de rinçage utilisé per-

met d’améliorer le séchage.

Si vous remarquez des gouttes d’eau ou des traces sur votre

vaisselle, tournez le dispositif de réglage vers les chiffres plus

élevés. Tandis que si vous remarquez des traces blanches,

tournez le régleur vers les chiffres plus bas.

Il existe dans le commerce des produits pour lave-vaisselle qui ont à la fois une fonction lavage, une fonction sel et une fonction

rinçage (3 en 1) Si votre eau est dure ou très dure, nous vous conseillons d’ajouter quand même du sel dans le réservoir prévu

à cet effet pour éviter la formation de traces blanches sur votre vaisselle ou à la surface de la cuve.

Ne remplissez votre réservoir à produit de rinçage que si le séchage de la vaisselle n’est pas satisfaisant.

Suivez toujours les recommandations du fabricant reportées sur l’emballage.

Si vous n’utilisez que des produits de ce genre, il est normal que les indicateurs lumineux sel et produit de rinçage se mettent à

clignoter, au bout d’un certain nombre de lavages.

Avant de ranger la vaisselle dans les paniers, éliminez les

déchets de nourriture, ainsi les filtres ne se boucheront pas

et le lavage n'en sera que plus efficace.Si les casseroles et

les poêles sont très sales, nous vous conseillons de les mettre

tremper en attendant de les laver.Vous éviterez ainsi des

lavages supplémentaires.Sortez les paniers pour ranger

votre vaisselle plus facilement.

Utilisation du panier inférieur

Nous vous conseillons de placer dans le panier inférieur la

vaisselle plus difficile à laver : casseroles, couvercles, assiet-

tes plates et creuses (les photos illustrent un exemple de

• Plats et grands couvercles : rangez-les sur les côtés du

• Casseroles, saladiers : placez-les toujours sens dessus

• Vaisselle très creuse : mettez ces pièces en position

oblique, l'eau pourra ainsi s'écouler et mieux les laver.

Le panier à couverts

Chargement de la vaisselle

fig. A Le panier inférieur a des secteurs inclinables (voir figure B);

vous pourrez ainsi charger davantage de casseroles et de

poêles ou faire de la place aux plus grandes.

Ce panier est équipé de une grille amovible : rangez les

couverts un par un dans les fentes, les pointes des couteaux

et des ustensiles de cuisine tranchants doivent être tournées

vers le bas. Rangez les couverts de manière à ce qu'ils ne

se touchent pas entre eux. Si le panier est du type avec

rangements latéraux, glissez les petites cuillères une par

une dans les fentes (voir la figure A).

Mieux vaut placer les couverts particulièrement longs à

l'horizontale à l'avant du panier supérieur.

Après avoir chargé le lave-vaisselle, n'oubliez pas de

contrôler si les bras du gicleur tournent bien, sans buter

contre la vaisselle.

Utilisation du panier supérieur

Chargez votre vaisselle fragile et légère dans le panier su-

périeur : verres, tasses à thé et à café, soucoupes, mais

aussi assiettes, saladiers bas, poêles et casseroles basses

peu sales (les photos vous montrent quelques exemples de

chargement).Placez la vaisselle légère de manière à ce

qu'elle ne risque pas d'être déplacée par les jets d'eau.Une

ou deux étagères rabattables peuvent être fournies pour

ranger des tasses, grandes et petites, mais aussi des cuillè-

res, des fourchettes et des couteaux que vous introduirez

dans les fentes. Vous pourrez aussi suspendre dans les fen-

tes des étagères rabattables vos verres à pied (voir fig. D).

Après avoir chargé votre lave-vaisselle, n'oubliez pas de

contrôler si les bras du gicleur tournent bien, sans buter

contre la vaisselle.

Réglage du panier supérieur

Vous pouvez choisir de régler la position, haute ou basse,

de votre panier supérieur. Deux poignées sur les côtés du

panier supérieur vous permettent de régler sa hauteur (voir

FR Mise en marche de l'appareil

Branchez la fiche dans la prise pour mettre le lave-vaisselle

sous tension. Ouvrez à fond le robinet de l'eau et appuyez

sur la touche On-Off "A", l'écran s'allume et vous verrez

clignoter la durée du programme indiqué par le sélecteur.

Sélection et démarrage du programme.

• Pour sélectionner le programme, tournez le bouton "D"

dans le sens des aiguilles d'une montre du programme 1 au

programme 7 et dans le sens inverse des aiguilles d'une mon-

tre de 7 à 1; l'écran affiche la durée moyenne du programme

et les phases qui le composent (au début, nous vous con-

seillons de consulter le tableau des programmes page 30).

• Appuyez sur la touche de Start "R", un signal acoustique

répété signale le démarrage du programme, l'écran affiche

le temps moyen qui reste jusqu'à la fin du programme.

• Si le temps indiqué au début du programme ne correspond

pas à la durée effective du programme, ceci est dû à plu-

sieurs facteurs : température d'arrivée de l'eau, degré de

salissure, tentatives prolongées de l'appareil de débarrasser

le filtre de lavage des résidus qui l'engorgent etc.

Indicateur déroulement du cycle

Pendant le déroulement du programme, les symboles cor-

respondant aux phases du cycle s'allument tour à tour sur

l'écran. Symboles correspondant aux différentes phases :

Prélavage Lavage Rinçages Séchage

Annuler ou modifier un programme en cours

Rappel : un programme en cours ne peut être modifié que

s'il vient tout juste de démarrer.

Appuyez 3 secondes de suite sur la touche de Reset "R" :

un signal acoustique prolongé retentira suivi de 3 bip rapi-

des. Le temps correspondant au cycle annulé se mettra à

clignoter sur l'écran. Tournez le bouton pour sélectionner

un nouveau programme.

Vous avez oublié d'introduire de la vaisselle ?

Vous pouvez interrompre le programme de lavage en ap-

puyant sur la touche On-Off. Introduisez la vaisselle et allu-

mez la machine, dans les 10 secondes qui suivent, le cycle

repartira de l'endroit où il a été interrompu.

Il y a une coupure de courant ? Vous avez ouvert la

porte de votre machine ?

Le programme s'interrompt et l'écran affiche 3 tirets ; il re-

part dès que le courant revient ou que vous fermez la porte.

La fin du cycle est signalée par 2 brefs signaux acoustiques

et par "END" qui clignote sur l'écran.

• Eteignez l'appareil en appuyant sur la touche On-Off.

• Fermez le robinet de l'eau.

• Videz d'abord le panier inférieur.

Contrôlez que le programme est bien achevé avant de sortir

Avertissement : lorsque vous ouvrez la porte du lave-vais-

selle alors que le cycle de lavage est en cours ou vient juste

de finir, faites attention au nuage de vapeur chaude qui

s'échappe, vous risquez de vous brûler.

Sélection du séchage super

Appuyez sur la touche "E", un bip prolongé retentit suivi de

l'allumage du voyant "G" et sur l'afficheur le temps

correspondant au programme sélectionné à l'aide du bou-

ton se met à clignoter.

Remarque : Le temps indiqué est supérieur du fait du sé-

Pour désactiver le séchage super, gardez la même touche

enfoncée, un bip prolongé retentit et le voyant "G" s'éteint

Cette option est incompatible avec le trempage.FR

Sélection du départ différé

Comment programmer un départ différé

Vous avez chargé votre lave-vaisselle, avant de sélectionner le

programme approprié, vous pouvez décider quand le faire dé-

• Si vous appuyez plusieurs fois de suite sur la touche "P" vous

pouvez différer le départ du cycle de lavage de 1 à 24heures.

• Si vous appuyez une autre fois, il y aura affichage de "OFF"

Après avoir effectué votre choix, contrôlez si la porte est bien

fermée et appuyez sur la touche de Start "R" pour lancez le

Le symbole "I" s'allume sur l'écran et le compte à rebours

• Une fois le compte à rebours terminé, le programme dé-

marre et l'écran affiche le temps moyen qui reste avant la fin

Vous avez changé d'avis ?

• Pendant le délai d'attente, vous pouvez modifier le retard

sélectionné et choisir une durée inférieure. Appuyez plusieurs

fois de suite sur la touche "P", sans effectuer de Reset du

• Si vous avez changé d'idée et que vous voulez faire démarrer

le cycle immédiatement, appuyez sur la touche "P" jusqu'à

zéro. Le voyant "I" s'éteint et le cycle démarre signalé par un

Le voyant correspondant à la phase de programme en cours

s'allume et le compte à rebours du temps restant jusqu'à la fin

du programme commence.

Attention: si, à l'allumage du lave-vaisselle, l'écran affiche le message

"dON", c'est que le programme demo est activé. Ce programme

sert à simuler des cycles de lavage sans les effectuer réellement.

Pour quitter ce mode de fonctionnement, maintenez la touche "R"

de START/RESET enfoncée pendant 4 secondes environ. Dès que la

sortie est effectuée, l'écran affiche le message "dOF".30

FR Tableau des programmes

Le lavage en lave-vaisselle garantit un environnement hygiénisant et davantage de

propreté. 3URJUDPPH,QGLFDWLRQVVXUOHFKRL[GHVSURJUDPPHV'H VFU LSWLRQGXF\FOH3URGXLW GHODYDJHSUpODYDJHODYDJH3URGXLW GH ULQoDJH'XUpHGXSURJUDPPHWROpU DQ FHVDQVVpFKDJHVXSHU ,QWHQVLI Vaisselle et casseroles trèssales (déconseillé pour lavaisselle fragile)Prélavage à l'eau chaude 40°CLavage à 65°C2 rinçages à l'eau froideRinçage chaud à 65°CSéchageJ 

&KUR QR Cycle pour vaisselle etcasseroles normalement sales.Programme standardquotidien.Lavage à 60°Rinçage froidRinçage chaud à 70°CSéchage J 

 (FR Programme de lavageécologique, à faibleconsommation d'électricité,pour vaisselle et casserolesnormalement sales.2 Prélavages à l'eau froideLavage à 50°CRinçage chaud à 65°CSéchageJ 

([SUHVV Cycle économique et rapideconseillé en cas de vaissellepeu sale, tout de suite aprèsl'usage.Lavage bref à 47°CRinçage à 65°CSéchage J 

 7UHPSDJH Lavage préalable dansl'attente de compléter lechargement au repas suivantLavage bref froid pour éviterque les déchets ne sèchent surla vaisselle 

&ULVWDO Cycle spécial conseillé pour lavaisselle fragile ne supportantpas les hautes températurestout de suite après l'usage.Lavage à 52°CRinçage tiède à 45°CRinçage chaud à 65°CSéchage J 

  4 XRWL GLH Q Cycle pour vaisselle utilisée; àdépoussiérer seulement.Lavage à 50°CRinçage chaud à 65°CSéchage J 

Quelques conseils pour faire des économies

- Faites fonctionner votre lave-vaisselle à pleine charge pour

optimiser vos consommations. Dans l’attente de le remplir,

utilisez le cycle trempage, vous éviterez ainsi la formation

d’incrustations et de mauvaises odeurs.

- Choisissez le programme approprié : le choix du programme

dépend du type de vaisselle que vous devez laver et de son

- Dosez juste la quantité de produit de lavage nécessaire : si

vous exagérez, vous n’obtiendrez pas une vaisselle plus pro-

pre et vous polluerez davantage.

- Inutile de rincer votre vaisselle avant de l’introduire dans la

Comment garder votre lave-vaisselle en forme

Après chaque lavage.

Après tout lavage, fermez le robinet de l’eau et laissez la

porte entrouverte pour éviter que l’humidité stagne à l’inté-

rieur et que de mauvaises odeurs se forment.

Avant d’effectuer toute opération de nettoyage ou d’entre-

tien, débranchez toujours la fiche de la prise de courant :

vous éviterez ainsi tout danger d’électrocution.

N’utilisez ni solvants ni produits abrasifs

Pour nettoyer l’extérieur et les parties en caoutchouc de vo-

tre lave-vaisselle, pas besoin d’utiliser de solvants ou de pro-

duits abrasifs, un chiffon mouillé d’eau tiède et un peu de

Pour éliminer les taches qui pourraient se former à la surface

de la cuve, utilisez un chiffon mouillé d’eau et d’un peu de

vinaigre blanc ou bien utilisez un produit de nettoyage spé-

Si vous partez en vacances

Avant de partir en vacances, il est conseillé d’effectuer un

lavage à vide puis de débrancher la fiche, fermer le robinet

d’arrivée de l’eau et laisser la porte entrouverte : les joints

dureront plus longtemps et il n’y aura pas formation de mau-

vaises odeurs à l’intérieur du lave-vaisselle.

En cas de déménagement

En cas de déménagement, gardez si possible l’appareil en

position verticale; en cas de besoin, vous pouvez l’incliner

La formation de mauvaises odeurs à l’intérieur du lave-vais-

selle est principalement due aux déchets d’aliments qui res-

tent coincés dans les joints. Il vous suffira de les nettoyer de

temps en temps avec une éponge humide.32

FR Nettoyage et entretien particuliers

Nettoyage des bras de lavage

Il peut arriver que des déchets restent collés aux bras de

lavage et bouchent les trous de sortie de l’eau ; contrôlez-

les donc de temps en temps et nettoyez-les (voir Vue de

près (intérieur) lettres F-I).

Il peut arriver que le lave-vaisselle fonctionne mal ou pas du

tout. Avant d’appeler le service après-vente, voyons ensem-

ble quoi faire : vous avez peut-être oublié d’appuyer sur une

touche ou vous n’avez peut-être pas fait, par inadvertance,

une manœuvre indispensable au fonctionnement du lave-

Le lave-vaisselle ne démarre pas

Avez-vous contrôlé :

si le robinet est ouvert et bien raccordé au tuyau, s’il n’ y a

pas par hasard une coupure d’eau ou bien si cette dernière

n’a pas assez de pression, si le tuyau est plié, si le filtre du

tuyau d’arrivée de l’eau est bouché, si la porte est ouverte.

La vaisselle n’est pas propre

Avez-vous contrôlé :

si la dose de produit de lavage utilisée est adéquate, si le

programme de lavage sélectionné est approprié à la vais-

selle, si le filtre et le micro-filtre sont propres, si les bras de

lavage tournent librement.

Le lave-vaisselle ne vidange pas

Avez-vous contrôlé :

si par hasard le tuyau est plié.

Des dépôts de calcaire ou une couche blanche se dé-

posent dans votre lave-vaisselle.

Avez-vous contrôlé :

si le bouchon du réservoir à sel est bien fermé et si le dosage

du produit de rinçage est bien réglé.

Si, à l'allumage du lave-vaisselle, l'écran affiche le

message "dON", c'est que le programme demo est activé. Veuillez lire les instructions page 29. Messages d’erreur

Votre lave-vaisselle monte un dispositif de sécurité à même de dé-

tecter des anomalies de fonctionnement.

Ces anomalies sont signalées par des codes clignotant sur

l'affichage.Après avoir pris note du code d’erreur, éteignez l’appareil,

fermez le robinet de l’eau et appelez votre service après-vente.

Alarme robinet fermé

Si vous avez oublié d'ouvrir le robinet de l'eau, votre appareil vous

avertit par une longue série de bips prolongés et par affichage

clignotant du message H2O. Ouvrez le robinet de l'eau, quelques

minutes après le programme démarrera.

Si vous n'êtes pas là quand les bips retentissent, l'appareil se mettra

en état d'alarme et le code "A06" se mettra à clignoter.

Eteignez l'appareil à l'aide de la touche "A", ouvrez le robinet de

l'eau et au bout de 20 secondes environ, rallumez-le, le programme

Alarme filtres bouchés

Si la machine est bloquée et le code "A05" clignote, c'est que le

filtre est bouché par de gros résidus d'aliments. Eteignez l'appareil à

l'aide de la touche ON-OFF, nettoyez minutieusement le filtre et après

l'avoir remis en place, rallumez l'appareil. Au bout de quelques

secondes, le programme démarre normalement.

Alarme pour panne de l'électrovanne d'entrée de l'eau

Si le code "A02" clignote, il faut ETEINDRE votre lave-vaisselle et le

REMETTRE EN MARCHE au bout d'une minute. Si l'alarme persiste,

fermez avant tout le robinet de l'eau pour éviter tout risque

d'inondation puis coupez le courant et appelez le service de

Si malgré tous ces contrôles, le lave-vaisselle ne fonc-

tionne pas et l’inconvénient que vous avez détecté

persiste, appelez le centre d’assistance technique le plus

proche de chez vous auquel vous signalerez :

- le sigle du modèle (Mod. ....) et le numéro de série (S/N

....) que vous trouverez sur l’étiquette signalétique collée

sur le côté de la contre-porte.

Ne faites jamais appel à des techniciens non agréés et exigez

toujours l’installation de pièces détachées originales.

Si vous voulez toujours avoir d’excellents résultats de lavage,

nettoyez le groupe filtrant.

L’eau de lavage est débarrassée des déchets d’aliments et

remise en circulation parfaitement filtrée. Voilà pourquoi, il

vaut mieux enlever, après chaque lavage, les déchets les

plus gros arrêtés par le gobelet «C» et par le filtre semi-

circulaire A; pour les sortir, tirez la poignée du gobelet vers

le haut Il vous suffira alors de les rincer à l’eau courante.

Nettoyez soigneusement, une fois par mois, tout le groupe

filtrant: gobelet C + filtre semi-circulaire A + filtre cylindrique

B. Pour sortir le filtre “B” tournez-le dans le sens inverse des

aiguilles d’une montre.

Pour les nettoyer servez-vous d’une petite brosse non

métallique.Assemblez les pièces (comme illustré) et remontez

le groupe dans le lave-vaisselle. Faites-le entrer dans son

logement en poussant vers le bas.

N’utilisez pas votre lave-vaisselle sans filtres. Si les filtres ne

sont pas montés correctement, l’efficacité du lavage en

souffrira et vous risquez d’endommager l’appareil.

Installez votre lave-linge à l’endroit voulu. Vous pouvez le

placer côte à côte avec des meubles ou contre le mur. Le

lave-vaisselle est équipé de tuyaux pour l’arrivée et l’éva-

cuation de l’eau, ils peuvent être orientés vers la droite ou

vers la gauche pour une installation adéquate.

Après avoir installé la machine, vissez ou dévissez ses pieds

de réglage pour l’amener à la hauteur voulue et la mettre à

niveau afin qu’elle soit parfaitement à plat. Veillez à ce qu’elle

ne soit absolument pas inclinée de plus de 2°.

Une bonne mise à niveau garantira le bon fonctionnement

de votre lave-vaisselle.

Ce modèle de lave-vaisselle peu être encastré sous un plan de

travail continu (consultez la notice dinstructions

Raccordement à la prise d’eau froide.

Pour raccorder l’électroménager au réseau de distribution

de l’eau, utilisez le tuyau d’arrivée fourni avec l’appareil,

n’utilisez aucun autre type de tuyau. En cas de remplace-

ment, n’utilisez que des pièces de rechange originales.

Raccordez le tuyau d’arrivée à une prise d’eau froide avec

embouchure filetée ¾ gaz ; vissez-le soigneusement au ro-

Si la canalisation d’eau est neuve ou si elle est restée trop

longtemps inutilisée, avant d’effectuer le raccordement, fai-

tes couler l’eau jusqu’à ce qu’elle devienne limpide et dé-

pourvue d’impuretés. Faute de quoi, vous risquez un engor-

gement au point d’arrivée de l’eau qui abîmerait votre lave-

Raccordement à la prise d’eau chaude

Le lave-vaisselle peut être alimenté avec de l’eau chaude de

réseau (installation centralisée, radiateurs) ne dépassant pas

Dans ce cas, la durée du lavage sera plus courte de 15 minu-

tes et l’efficacité du lavage légèrement réduite.

Pour le raccordement à la prise d’eau chaude, procédez

comme décrit pour le raccordement à la prise d’eau froide

Votre lave-vaisselle est équipé d’un dispositif qui coupe l’ar-

rivée de l’eau en cas de fuites à l’intérieur de la machine. Il

est également équipé d’un tuyau d’arrivée de l’eau qui sup-

porte des pressions très élevées et qui, en cas de rupture,

devient rouge. La sécurité en cas de fuites est garantie par

le deuxième tuyau transparent qui l’englobe. Très important

: contrôlez-le périodiquement, s’il est rouge c’est qu’il faut

le changer au plus tôt. Appelez le service d’assistance tech-

nique agréé pour l’intervention.

Raccordement au tuyau d’évacuation

Introduisez le tuyau d’évacuation dans une conduite ayant

au moins 4 cm de diamètre ou

bien accrochez-le à l’évier.

Evitez tous étranglements ou

courbes excessifs Pour bien le

placer, utilisez le coude plasti-

que spécialement fourni à cet

effet (voir figure). La portion

de tuyau repérée par la lettre

A doit se trouver à une hauteur

comprise entre 40 et 100 cm.

Le tuyau ne doit pas être

Attention : fixez solidement le coude plastique spécial au

mur pour éviter que le tuyau d’évacuation ne bouge et verse

l’eau hors du conduit.

Branchement électrique

Insérez la fiche dans une prise de courant munie d’une liaison

à la terre efficace (la mise à la terre de l’installation est une

garantie de sécurité prévue par la loi), après avoir vérifié que

les valeurs de tension et de fréquence du réseau correspon-

dent bien à celles qui sont indiquées sur l’étiquette placée

sur la contre-porte inox de la machine et que l’installation

électrique à laquelle vous la raccordez est bien dimensionnée

pour le courant maximum indiqué sur l’étiquette. Si la prise

de courant à laquelle vous raccordez la machine ne corres-

pond pas à la fiche, remplacez cette dernière par une autre

appropriée plutôt que d’utiliser des adaptateurs ou des

déviateurs car ces derniers pourraient provoquer des sur-

chauffes ou des brûlures.

Si le câble d’alimentation électrique est abîmé, nous vous

conseillons vivement de le faire remplacer par un service

de waterkraan dicht en bel de installateur.

Installateur wenden.
