MANUALE UTENTE IDE 45 S EU INDESIT

Istruzioni per l'installazione e l'uso

IT La sicurezza, una buona abitudine

ATTENZIONE Leggete attentamente le avvertenze contenute nel presente

libretto in quanto forniscono importanti indicazioni riguardanti

la sicurezza di installazione, d’uso e di manutenzione.

Questa apparecchiatura è conforme alle seguenti

Direttive Comunitarie:

- 73/23/CEE (Basse Tensioni) e successive

- 89/336/CEE (Compatibilità Elettromagnetica) e suc-

cessive modificazioni.

- 97/17 CEE (Etichettatura) 1.Eliminare con cura il materiale dell'imballaggio.2.Dopo aver tolto l'imballaggio, verificate l'integrità dell'ap-parecchio. In caso di dubbio, rivolgetevi a personale profes-sionalmente qualificato.3.La lavastoviglie deve essere usata esclusivamente da adul-ti e per il lavaggio di stoviglie di uso domestico.4.Regole fondamentali da seguire nell'uso:- non toccate la macchina a piedi nudi o con mani o piedibagnati,- sconsigliamo di ricorrere a prolunghe e prese multiple,- durante l'installazione il cavo di alimentazione non devesubire piegature o compressioni rilevanti e pericolose,- in caso di funzionamento anomalo o di lavori di manuten- Vista da vicino (quadro comandi) zione disinserire l'apparecchio dalla rete elettrica.5.I bambini vanno tenuti lontano dai detersivi e dalla lava-stoviglie quando é aperta.6.La macchina non va mai installata all'aperto, nemmenose lo spazio é riparato da una tettoia, ed é molto pericolosolasciarla esposta a pioggia e temporali.7.Non toccate la resistenza durante e subito dopo un ciclo dilavaggio.8.Non appoggiatevi e non sedetevi sullo sportello aperto,potreste ribaltare la lavastoviglie.9.In caso di guasto, chiudete il rubinetto di entrata acqua edestraete la spina dalla presa a muro. Poi provate a consulta-re il capitolo "C'é qualche problema" e se non trovate unasoluzione, contattate il centro assistenza.10.Gli apparecchi fuori uso devono essere resi inutilizzabili,tagliando il cavo di alimentazione e danneggiando il bloccodella porta.Per garantire l’efficienza e la sicurezza di questo elettro-domestico:l rivolgetevi esclusivamente a centri di assistenza tecnica autorizzatal richiedete sempre l’utilizzo di parti di ricambio originali

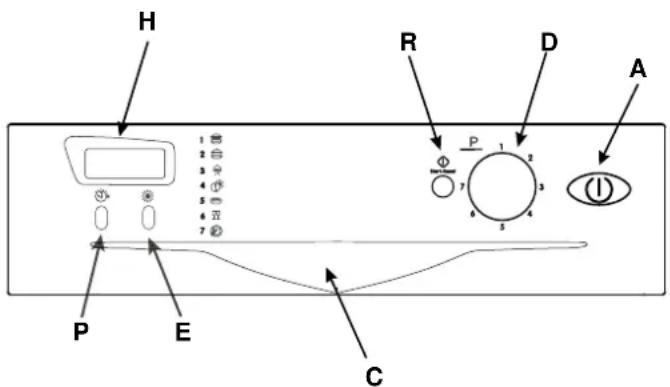

C A D P H R E I S T L G H A: Pulsante On-Off

C: Maniglia apertura porta

D: Manopola selezione programmi

R: Pulsante di Start/Reset

E: Pulsante "Extra asciugatura"

P: Pulsante selezione ritardo partenza

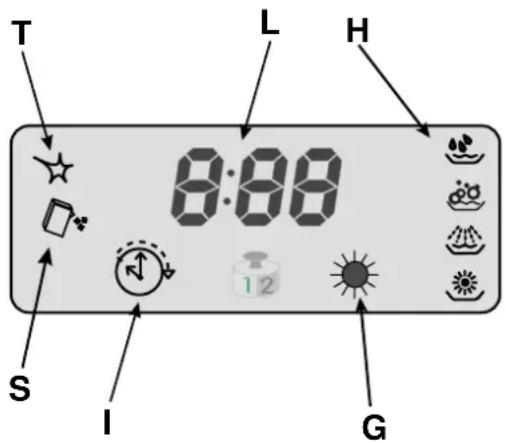

G: Spia extra asciugatura

H: Spie avanzamento ciclo

L: Indicatore alfanumerico

S: Spia mancanza sale

T: Spia mancanza brillantante

I: Spia ritardo partenza2

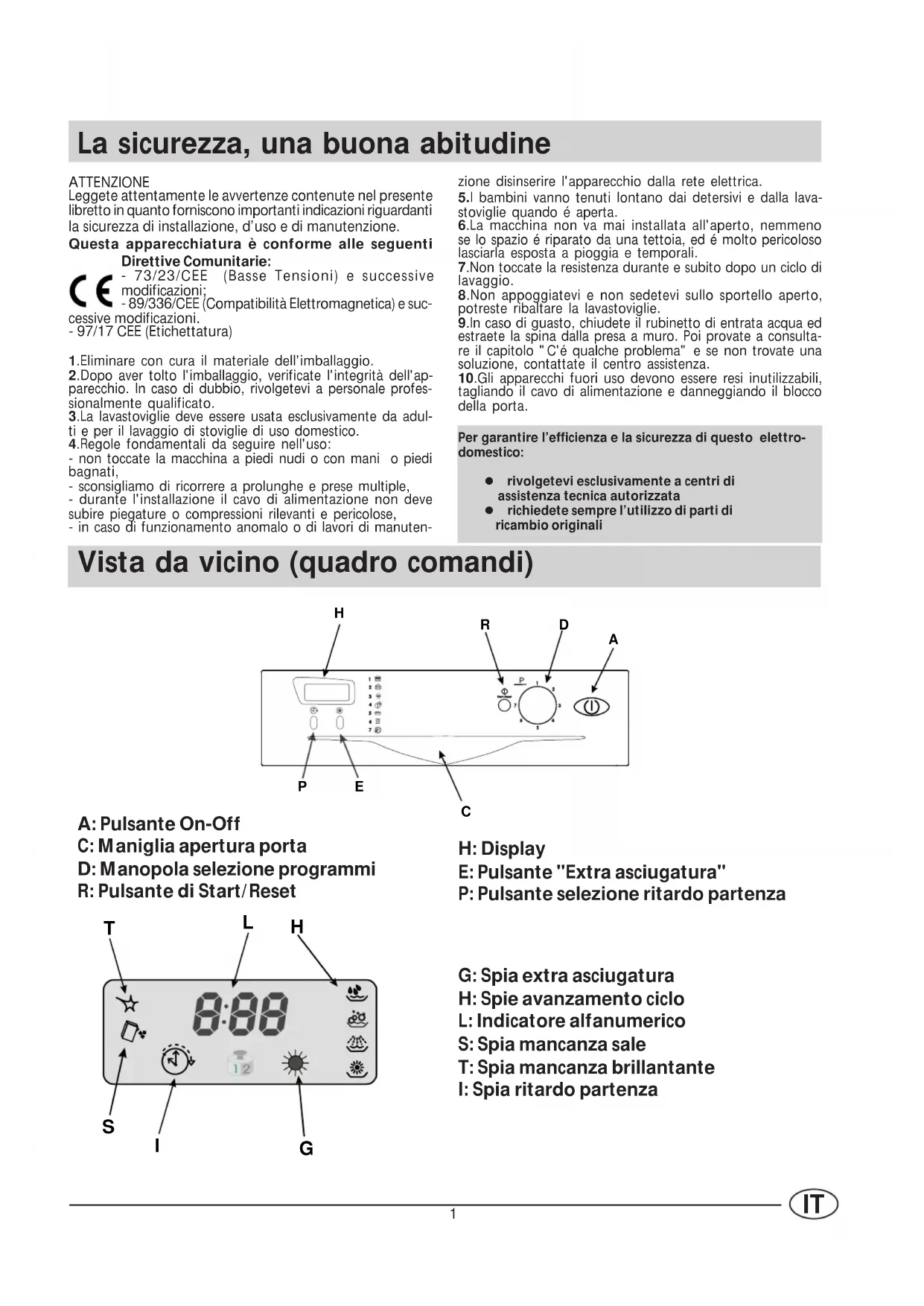

IT Vista da vicino (Interno)

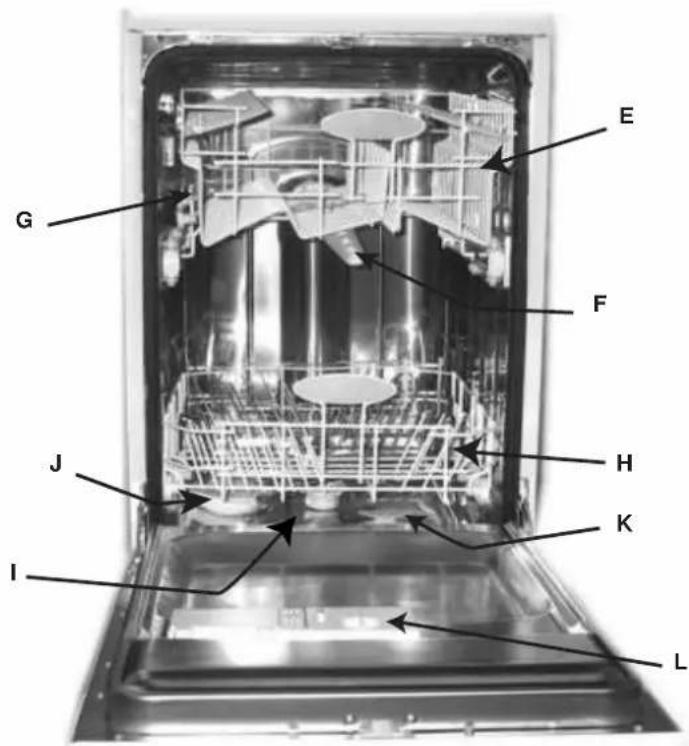

Irroratore inferiore

Tappo contenitore sale

Contenitore detersivo e brillantante

Irroratore superiore

Regolazione altezza cestello

Capacità 9 coperti standard

Pressione acqua alimentazione 4,3 psi - 145 psi 30KPa÷ 1MPa (0,3 ÷10 bar)

Tensione di alimentazione Vedi targhetta caratteristiche

Potenza totale assorbita Vedi targhetta caratteristiche

Fusibile Vedi targhetta caratteristiche

La durezza dell'acqua varia a seconda della località. Se nel-

la lavastoviglie entrasse acqua dura, si formerebbero

incrostazioni sulle stoviglie.

Grazie ad un decalcificatore che utilizza sale specifico per

lavastoviglie, si elimina il calcare dall'acqua.

Caricamento del sale nel decalcificatore

Utilizzate sempre sale specifico per lavastoviglie.

Il serbatoio del sale é sotto

il cestello inferiore e va

1. Estraete il cesto inferio-

re, svitate e togliete il tap-

2. Se state caricando il ser-

batoio per la prima volta,

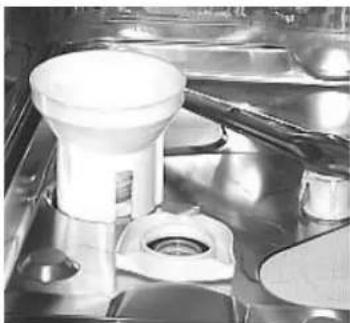

3. Mettete l'imbuto in do-

tazione sul foro ed introdu-

cete circa 2 Kg di sale. E'

normale che un po' d'ac-

qua fuoriesca dal serbatoio.

4. Riavvitate il tappo con cura.

Il serbatoio del sale va riempito quando lampeggia la

spia mancanza sale "S".

Dopo aver caricato il sale per la prima volta, è normale che

la spia di segnalazione mancanza sale rimanga accesa o

lampeggi per 5 cicli consecutivi.

Attenzione: Per evitare la formazione di ruggine consiglia-

mo di caricare il sale prima di iniziare un ciclo di lavaggio.

Regolazione consumo sale

La lavastoviglie è predisposta

per la regolazione del consumo

di sale in funzione della durez-

za dell'acqua che si utilizza in

modo da ottimizzare e

personalizzare il consumo del

sale al livello minimo necessa-

Potete richiedere il grado di du-

erogatore dell’acqua potabile

Per la regolazione seguire le seguenti istruzioni:

1. svitare il tappo del serbatoio sale

2. sul collare del serbatoio è posta una freccia (vedi fig. ac-

canto) ruotare, se necessario, la freccia dal segno "-" in

senso antiorario verso il segno "+" a seconda della durezza

dell'acqua di alimentazione.

Si consiglia di effettuare la regolazione secondo lo schema

Usare solamente detersivo specifico per lavastoviglie. Il rifor-

nimento del detersivo deve essere effettuato prima dell'ini-

zio di ogni ciclo di lavaggio sulla base delle indicazioni forni-

te nella "Tabella cicli di lavaggio". Il distributore del detersi-

vo si trova all'interno della porta.

Caricamento del detersivo

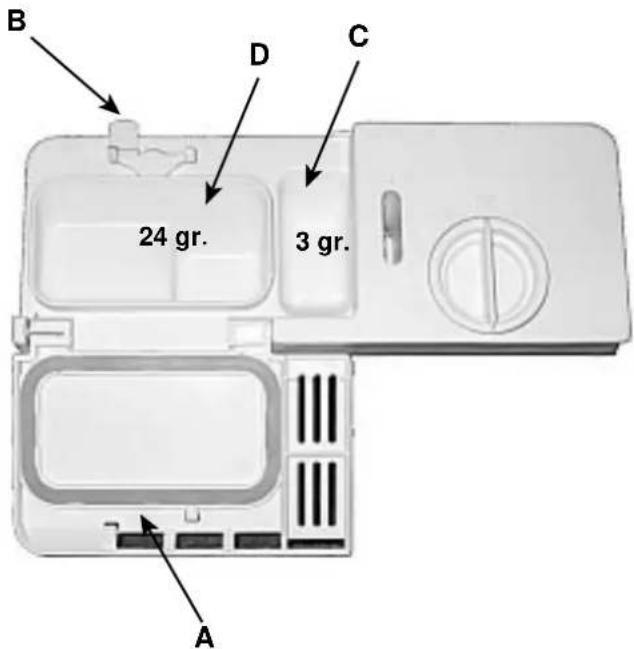

Per aprire il coperchio "A" premere il pulsante "B". Il deter-

sivo va inserito nelle 2 vaschette "C" e "D" fino al bordo.

Dopo aver versato il detersivo chiudere il coperchio, premen-

dolo fino allo scatto.

In commercio si può trovare del detersivo per lavastoviglie

in compresse, in questo caso mettere una compressa nella

vaschetta "D" e chiudere il coperchio.

Per facilitare l'aggancio del coperchio, eliminate, pri-

ma della chiusura, eventuali residui di detersivo caduti

sui bordi della vaschetta.

Il brillantante rende le tue stoviglie più brillanti perché ne

migliora l’asciugatura. Il serbatoio del brillantante è posto

all’interno della porta. Dovrai riempirlo quando vedi il serba-

toio vuoto attraverso la spia ottica “D”.

(Se la tua lavastoviglie è provvista di “spia mancanza

brillantante”, lo riempirai quando lampeggia o si illumina).

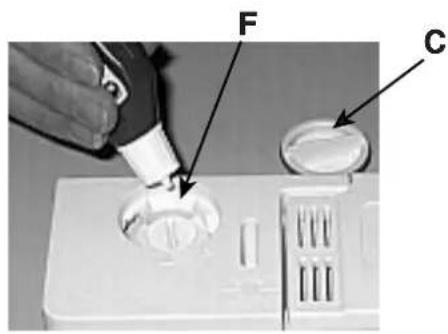

Caricamento del brillantante

Per aprire il contenitore occorre ruotare in senso antiorario il

tappo "C" e quando versate il brillantante evitate che que-

sto fuoriesca. E' possibile regolare la quantità di prodotto

erogata, agendo con un cacciavite sul regolatore "F" posto

sotto il coperchio "C". Vi sono 6 posizioni possibili, normal-

mente é tarato sul 4.

La regolazione dell'erogazione del brillantante permette di

migliorare l'asciugatura.

Se sulle stoviglie lavate rimanessero gocce d'acqua o mac-

chie, è necessario ruotare il regolatore verso i numeri più

alti. Se le stoviglie lavate presentassero delle striature bian-

che, ruotare il regolatore verso i numeri più bassi.

In commercio puoi trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1). Se la tua

acqua è dura o molto dura ti consigliamo di aggiungere comunque sale nell’apposito dispenser, per evitare la formazione di

striature bianche sulle stoviglie o sulla vasca.

Aggiungi il brillantante nel serbatoio solo se l’asciugatura delle stoviglie non è soddisfacente.

In ogni caso consulta attentamente le istruzioni del produttore sulle confezioni.

Se usi solo questi prodotti è normale che le spie sale e brillantante, dopo un certo numero di cicli, lampeggino in permanen-

IT Prima di disporre le stoviglie nei cestelli, asportate i residui

più grossi di cibo per evitare di intasare i filtri con conse-

guente riduzione dell'efficacia di lavaggio.

Qualora le pentole e le padelle fossero molto incrostate, vi

consigliamo di metterle a bagno in attesa del lavaggio.

Si eviteranno così ulteriori lavaggi.

Estrarre i cesti per facilitarel'operazione di carico delle sto-

Come utilizzare il cestello inferiore

Nel cestello inferiore vi consigliamo di mettere le stoviglie

pentole, coperchi, piatti piani e fondi come indicato nelle

I piatti da portata e coperchi grandi vanno sistemati di pre-

ferenza ai lati del cesto, senza però bloccare la rotazione

dell'irroratore superiore.

- pentole, insalatiere etc. devono essere sempre capovolte

- stoviglie molto fonde vanno sistemate in posizione obli-

qua, onde consentire all'acqua di defluire.

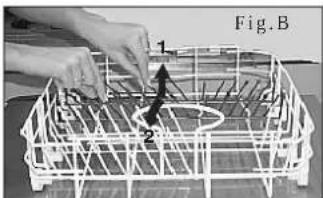

Il cesto inferiore ha i settori reclinabili (vedi la figura B),

potrai così sistemare ancora più pentole e padelle o fare

spazio a quelle più grandi.

Questo cestino è dotato di una griglia asportabile: inserisci

le posate ad una ad una nelle feritoie.

I coltelli e gli utensili con punte taglienti devono essere

caricati con le punte in basso.

Sistema tutte le posate in modo che non si tocchino fra di

Se il cestino è dotato di inserti laterali i cucchiaini vanno

inseriti singolarmente nelle apposite feritoie (ved. fig. A).

Posate particolarmente lunghe vanno sistemate in posizio-

ne orizzontale nella parte anteriore del cestello superiore.

Come utilizzare il cestello superiore

Il cestello superiore è adatto a contenere stoviglie delicate

e leggere come bicchieri, tazze da the e caffè, piattini, ma

anche piatti, insalatiere basse, padelle e tegami bassi poco

- Collocare le stoviglie leggere in modo che non vengano

spostate dai getti d’acqua.

Come regolare il cestello superiore.

E’ possibile regolare il cestello superiore in posizione alta o

bassa. Ai lati del cestello superiore si trovano due mani-

glie: con quelle potete regolarne l’altezza (vedere figura

Caricamento delle stoviglie

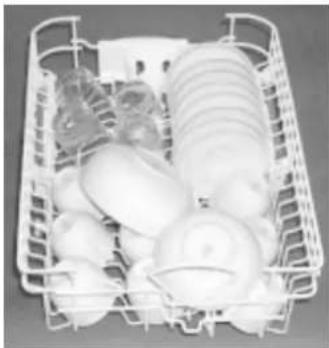

Esempi di caricamenti

IT Come avviare la macchina

Come avviare un programma di lavaggio....

Dopo aver effettuato tutte le operazioni riportate nei capitoli

precedenti ed aver aperto completamente il rubinetto del-

l’acqua, premete il pulsante ON-OFF “A” posto sul quadro

comandi, il display si illumina e vedrete lampeggiare il tem-

po del programma sui cui è posizionata la manopola..

Selezione ed avvio del programma.

• Selezionate il programma ruotando la manopola "D"in

senso orario dal programma 1 al programma 7 e in senso

antiorario dal 7 all' 1; il display visualizza il tempo medio di

durata del programma e le fasi che lo compongono (per i

primi tempi vi consigliamo di consultare la tabella program-

• Premere il pulsante di Start "R"ed il programma si avvia

con un doppio segnale acustico, sul display potrete leggere il

tempo medio residuo alla fine del programma.

• Se il tempo indicato all'inizio del programma non corri-

sponde alla durata effettiva del programma, ciò è dovuto a

diversi fattori: temperatura dell'acqua in entrata, grado di

sporco, tentativi anche prolungati della macchina di ripulire

il filtro di lavaggio dai residui di cibo che lo intasano ecc.

Lampade spia avanzamento ciclo

La lavastoviglie è dotata di 4 lampade spia "G" che si illumi-

nano in successione quando la macchina sta eseguendo

quella fase del programma .

prelavaggio, lavaggio, risciacqui, asciugatura

Annullare o modificare un programma in corso

Premessa: Potete annullare un programma in corso solo se è

Tenete premuto per circa 3 secondi il pulsante di Reset "R":

sentirete un segnale acustico prolungato seguito da 3 brevi

bip. Sul display lampeggerà il tempo del ciclo annullato.

Ruotate la manopola per selezionare un nuovo programma..

Avete dimenticato di inserire una stoviglia?

E’ possibile interrompere il programma di lavaggio premen-

do il pulsante di On-Off quindi inserite le stoviglie ed all’ac-

censione della macchina, dopo circa 10 secondi, il ciclo ri-

prenderà dal punto in cui era stato interrotto.

E’ andata via la luce? E'stata aperta la porta della mac-

Il programma si interrompe e sul display compaiono 3 tratti-

ni; riprenderà quando torna la luce o alla chiusura della por-

Alla fine del lavaggio

La fine del ciclo è segnalata da 2 brevi segnali acustici e sul

display compare la scritta “END” lampeggiante.

• Spegnete la macchina premendo il pulsante di On-Off

• Chiudete il rubinetto dell’acqua.

• Svuotate per primo il cesto inferiore.

Avvertenza: quando aprite la porta della lavastoviglie, se il

ciclo di lavaggio è in corso o è appena terminato, fate atten-

zione al vapore caldo che fuoriesce, potreste scottarvi.

Come impostare l'extra asciugatura

Premere il pulsante "E", dopo un bip prolungato si accende

la spia "G" e sul visualizzatore lampeggia il tempo relativo

al programma selezionato.

Nota: Il tempo indicato è maggiorato per effetto dell'extra

Per disinserire l'extra asciugatura premere lo stesso pulsante

e dopo un segnale acustico si spegne la spia "G".

Questa opzione non è compatibile con l’ammollo.7

IT Come programmare la partenza ritardata

Avete caricato la lavastoviglie, prima di impostare il program-

ma migliore potete scegliere anche quando farla partire.

• Premendo ripetutamente il tasto “P” potete posticipare la

partenza del ciclo di lavaggio da 1h a 24h.

• Se premete ancora una volta compare “OFF” (nessuna

Dopo aver effettuato la scelta controllate che la porta sia

chiusa e avviate il programma premendo il pulsante di START.

Sul display si illumina il simbolo "I"e inizierà il conto alla

rovescia del tempo di attesa.

• Terminato il conto alla rovescia il programma si avvia e sul

display potete leggere il tempo medio residuo alla fine del

Avete cambiato idea?

• Durante il tempo di attesa è possibile modificare il ritardo

impostato scegliendo un tempo inferiore.Premete in succes-

sione il pulsante “P”, senza resettare il programma.

• Se avete cambiato idea e volete far partire il ciclo subito

premete il pulsante “P” fino all’azzeramento. La spia “I” si

spegne ed il ciclo si avvia con un bip.

Sul display si illumina la spia relativa alla fase del program-

ma in corso e parte il conto alla rovescia del tempo che

mediamente manca al termine del programma.

Impostazione della partenza ritardata

Attenzione: se all'accensione della lavastoviglie il display presen-

tasse la scritta "dON"significa che è attivo il programma demo. Tale

programma serve agli espositori per simulare i cicli di lavaggio senza

effettuarli realmente.

Per uscire da questa modalità tenere premuto il tasto "R" di START/

RESET per circa 4 secondi. Ad uscita effettuata sul display comparirà

IT Tabella programmi

Con il lavaggio in lavastoviglie avrete la garanzia di un ambiente igienizzante e di un

pulito più sicuro. 3URJUDPPD,QGLFD]LRQL SH U ODVFHOWDGHLS URJU DP P L'H V FUL]LRQHG HOFLFOR'H WHUVLYRS U HO DYDJJL RODYDJJL R%ULOODQWDQWH'XUDWD GH OSURJUDPPDWROOHUDQ]D 

 VHQ]DH[WUDDVFLX JDWXU D 

,Q WHQ VLYR Stoviglie e pentolemolto sporche (da nonusare per pezzidelicati).Prelavaggio con acqua calda a 40°CLavaggio a 65°C.2 Risciacqui con acqua freddaRisciacquo caldo a 65°CAsciugatura. 

 1RUPDOH Stoviglie e pentolenormalmente sporche.Ciclo standardgiornaliero.Lavaggio a 60°C.Risciacquo freddoRisciacquo caldo a 70°CAsciugatura.  JU

 (F RProgramma per unlavaggio ecologico, abassi consumienergetici, adatto astoviglie e pentolenormalmente sporche.2 Prelavaggi con acqua freddaLavaggio a 50°CRisciacquo caldo a 65°CAsciugatura JU

 5DSLGR $V FLXJDWXUD Ciclo economico eveloce da utilizzare perstoviglie poco sporchesubito dopo l'uso.Breve lavaggio a 47°CRisciacquo a 65°CAsciugatura  JU

 $PPR OORLavaggio preliminaredi pentole e stoviglie inattesa di completare ilcarico al pastosuccessivo.Breve lavaggio freddo per impedirel'essicazione dei residui di cibo sullestoviglie. 

'HOLFDWL Ciclo speciale dautilizzare per pezzidelicati, più sensibilialle alte temperature,subito dopo l'uso.Lavaggio a 52°CRisciacquo a 45°CRisciacquo caldo a 65°CAsciugaturaJU 

6SRUFR IUHVFR Lavaggio rapido edeconomico per uncarico giornaliero distoviglie.Lavaggio a 50°CRisciacquo caldo a 65°CAsciugaturaJU 

IT Consigli per risparmiare

-E' importante attivare la lavastoviglie possibilmente a pieno

carico per ottimizzare i consumi; per evitare che nel frattem-

po si formino cattivi odori e incrostazioni, potete utilizzare il

- Scegliete il programma adeguato : la scelta del program-

ma dipende dal tipo di stoviglie da lavare e dal loro grado di

- Dosate la giusta quantità di detersivo: se eccedete con il

quantitativo di detersivo non otterrete stoviglie più pulite,

ma solamente un maggiore impatto ambientale.

- E' inutile sciacquare le stoviglie prima di posizionarle nella

Come tenere in forma la lavastoviglie

Dopo ogni lavaggio chiudete il rubinetto dell'acqua e lascia-

te socchiusa la porta in modo che non ristagnino nè umidità,

Prima di fare qualsiasi pulizia o manutenzione, staccate sem-

pre la spina dalla presa: in questo modo non correrete alcun

Niente solventi nè abrasivi

Per pulire l'esterno e le parti in gomma della lavastoviglie

non occorre usare nè solventi nè abrasivi ma solo un panno

imbevuto di acqua tiepida e sapone.

Per eliminare eventuali macchie sulla superfice della vasca,

utilizzare un panno imbevuto di acqua ed un po' di aceto

bianco o prodotto specifico per la pulizia della lavastoviglie.

Se partite per le vacanze

Quando andate in vacanza, é consigliabile fare un lavaggio

a vuoto, dopodichè staccare la spina, chiudere il rubinetto di

ingresso acqua e lasciare socchiusa la porta: le guarnizioni

dureranno più a lungo ed all'interno non si formeranno odori

In caso di trasloco possibilmente mantenete l'apparecchio in

posizione verticale; se fosse necessario, inclinatela sul lato

Uno dei fattori responsabili del ristagno di odori all'interno

della lavastoviglie é rappresentato dai residui di cibo che

rimangono nelle guarnizioni. Basterà pulirle periodicamente

con una spugnetta inumidita.10

IT Pulizia e manutenzioni particolari

Pulizia degli irroratori

Può succedere che residui di cibo si attacchino agli irroratori

ostruendo i fori; controllarli periodicamente e pulirli (vedere

Vista di vicino (interno) alle lettere F-I).

C'é qualche problema ?

Può accadere che la lavastoviglie non funzioni o non funzio-

ni bene. Prima di chiamare l'assistenza, vediamo insieme

cosa si può fare: può darsi che abbiate dimenticato di pre-

mere qualche tasto o non abbiate fatto, per distrazione, una

manovra necessaria affinchè la macchina funzioni.

La lavastoviglie non parte

Avete controllato se:

il rubinetto è aperto e ben collegato al tubo, manca l'acqua

in casa oppure non arriva con sufficiente pressione, il tubo è

piegato, il filtro del tubo di alimentazione acqua è intasato,

Le stoviglie non sono pulite

Avete controllato se:

è stata messa la giusta dose di detersivo, il programma di

lavaggio selezionato è idoneo alle stoviglie da lavare, filtro e

microfiltro sono puliti, gli irroratori sono liberi.

La lavastoviglie non scarica

Avete controllato se:

il tubo di scarico è piegato.

Sulle lavastoviglie rimangono depositi calcarei o una

Avete controllato se:

il tappo del contenitore sale è chiuso bene, il dosaggio di

brillantante è regolato bene.

La avastoviglie è dotata di un sistema di sicurezza in grado di segna-

lare eventuali anomalie di funzionamento.

Tali anomalie o guasti sono segnalati da alcuni codici composti da

lettere e cifre che lampeggiano sul visualizzatore.

Dopo aver preso nota del codice di errore, spegnere la macchina,

chiudere il rubinetto dell’acqua e chiamare l’assistenza tecnica.

Allarme rubinetto chiuso

Se avete dimenticato di aprire il rubinetto dell’acqua la macchina lo

segnala con una serie di bip prolungati e con la scritta H2O lam-

peggiante sul display. Aprite il rubinetto dell’acqua e vedrete che

entro pochi minuti il programma si avvia.

Se non siete presente in questa fase di segnalazione, la macchina

andrà in allarme e lampeggerà il codice “A06”.

Spegnete con il pulsante "A", aprite il rubinetto dell’acqua e dopo

aver atteso circa 20 secondi riaccendendo la macchina il program-

Allarme filtri intasati

Se la macchina è bloccata e lampeggia il codice “A05” significa che

il filtro è intasato da massicci residui di cibo. Spegnete con il pulsan-

te si ON-OFF, pulite accuratamente il filtro e dopo averlo risistemato

nella sua sede, riaccendete la macchina. Entro pochi secondi il pro-

gramma si avvia regolarmente.

Allarme per guasto all' elettrovalvola di carico dell'acqua

Se lampeggia il codice "A02",SPEGNERE E RIACCENDERE la lava-

stoviglie dopo un minuto. Se l’allarme permane, per prima cosa

chiudere il rubinetto delll’acqua per evitare allagamenti poi togliere

corrente e chiamare l’assistenza tecnica.

Se nonostante tutti i controlli, la lavastoviglie non funziona

e l'inconveniente da voi rilevato continua ad esserci,

chiamate il centro assistenza autorizzato più vicino,

comunicando le seguenti informazioni:

- la sigla del modello (Mod. ....) ed il numero di serie(S/N

....) riportati sulla targhetta applicata nella parte laterale

Non ricorrete mai a tecnici non autorizzati e rifiutate

sempre l'installazione di pezzi di ricambio non

A B C Il gruppo filtrante

Se vuoi avere sempre buoni risultati di lavaggio, è necessa-

rio pulire il gruppo filtrante.

L’acqua di lavaggio viene pu-

lita dai residui di cibo e rimes-

sa in circolo perfettamente fil-

trata. Per questo, dopo ogni la-

vaggio, è meglio rimuovere i

residui più grossi che trovi trat-

tenuti dal bicchiere “C” e dal

filtro semicircolare A; per

estrarli tira il manico del bicchere verso l’alto. Basterà sciac-

quarli sotto l’acqua corrente.

Una volta al mese è necessario pulire accuratamente tutto il

gruppo filtrante: bicchiere C + filtro semicircolare A + filtro

cilindrico B. Il filtro “B” si estrae ruotandolo in senso antiorario.

Per la pulizia aiutati con uno spazzolino non metallico.

Rimetti insieme i pezzi (come indicato nella figura) e reinserisci

il gruppo nella lavastoviglie. Posizionalo nel suo alloggiamento

facendo una pressione verso il basso.

La lavastoviglie non deve essere usata senza filtri. Se non

inserisci correttamente i filtri si ridurrà l’efficacia di lavaggio,

e si potrebbe anche danneggiare la lavastoviglie.11

Sistemare la macchina nel punto prescelto. La macchina può

essere fatta aderire con i fianchi o con lo schienale ai mobili

adiacenti o alla parete. La lavastoviglie é munita di tubi per

l'alimentazione e lo scarico dell'acqua che possono essere

orientati verso destra o verso sinistra per consentire un'ade-

guata installazione.

Posizionare la macchina agire sui piedini avvitandoli e svi-

tandoli al fine di regolare, se necessario, l'altezza della mac-

china e livellarla in modo che venga a trovarsi orizzontale;

non deve comunque, in nessun modo, essere inclinata di

Un buon livellamento assicurerà il corretto funzionamento

della lavastoviglie.

Questo modello di lavastoviglie può essere incassato sotto ad un piano

di lavoro continuo (leggere il foglio di istruzioni relativo).

Sicurezza antiallagamento

La lavastoviglie è dotata di un sistema che interrompe l’in-

gresso dell’acqua nel caso di perdite all'interno della mac-

china. E’ provvista inoltre di un tubo entrata acqua che sop-

porta pressioni molto alte e che in caso di rottura si colora in

rosso. La sicurezza in caso di allagamenti è garantita dal

secondo tubo trasparente che lo contiene. E’ molto impor-

tante controllarlo periodicamente e se lo si vede di colore

rosso si deve al più presto cambiarlo. Chiamare l’assistenza

tecnica autorizzata per l’intervento.

Collegamento alla presa d'acqua fredda.

L’allacciamento dell’elettrodomestico alla rete idrica deve

avvenire esclusivamente con il tubo di carico fornito con

l’apparecchio, non utilizzare tubi diversi. In caso di sostitu-

zione utilizzare solo ricambi originali.

Allacciare il tubo di carico ad una presa d'acqua fredda con

bocca filettata da 3/4 gas avendo cura di avvitarlo stretta-

Se la tubazione dell'acqua é nuova o é rimasta per lungo

inattiva, prima di fare l'allacciamento, assicurarsi, facendola

scorrere, che l'acqua diventi limpida e priva di impurità. Senza

questa precauzione c'é il rischio che l'entrata d'acqua si in-

tasi, danneggiando la macchina.

Collegamento alla presa d'acqua calda

La macchina può essere alimentata con acqua calda di rete

(impianto centralizzato, termosifoni) che non superi la tem-

In questo caso il tempo di lavaggio sarà abbreviato di circa

15 minuti e l'efficacia del lavaggio lievemente ridotta.

Il collegamento deve essere effettuato alla presa d'acqua

calda, con le stesse modalità descritte per il collegamento

alla presa d'acqua fredda.

Collegamento al tubo di scarico

Inserire il tubo di scarico in una conduttura di scarico che

abbia un diametro minimo di

cm. 4 oppure appoggialo al la-

vandino. Evitare strozzature o

curvature eccessive. E' possi-

bile metterlo in maniera

ottimale utilizzando lo specia-

le gomito in plastica in dota-

zione (ved. figura).La parte del

tubo contrassegnata con la let-

tera A deve essere ad una al-

tezza compresa tra 40 e 100

Il tubo non deve essere immerso nell’acqua.

Attenzione: lo speciale gomito in plastica deve essere fissa-

to saldamente al muro per evitare che il tubo di scarico si

muova e non versi l'acqua fuori dallo scarico.

Collegamento elettrico

Inserire la spina in una presa di corrente munita di un effi-

ciente collegamento a terra (la messa a terra dell'impianto é

una garanzia di sicurezza prevista dalla legge), dopo aver

verificato che i valori della tensione e della frequenza di rete

corrispondano a quelli riportati sulla targhetta situata sulla

controporta inox della macchina e che l'impianto elettrico al

quale essa va collegata sia dimensionato per la corrente

massima indicata su tale targhetta. Se la presa di corrente

alla quale va collegata la macchina non corrisponde alla spi-

na, sostituire quest'ultima con una spina adatta, piuttosto

che impiegare adattatori o derivatori in quanto essi potreb-

bero provocare riscaldamenti o bruciature.

Si raccomanda, in caso di cavo di alimentazione elettrica

danneggiato di rivolgersi, per la sostituzione, esclusivamente

ai Centri di Assistenza Tecnica autorizzata.

Merloni Elettrodomestici
