MANUAL DE UTILIZADOR DI 72 SI (EU) INDESIT

Máquina de lavar louça

IInstalação e o uso

DI 72

Lavastoviglie 1

Máquina de lavar louça 61

Instruções para a instalação e o uso

De este modo evitará ulteriores lavados.

Al final del lavado.....

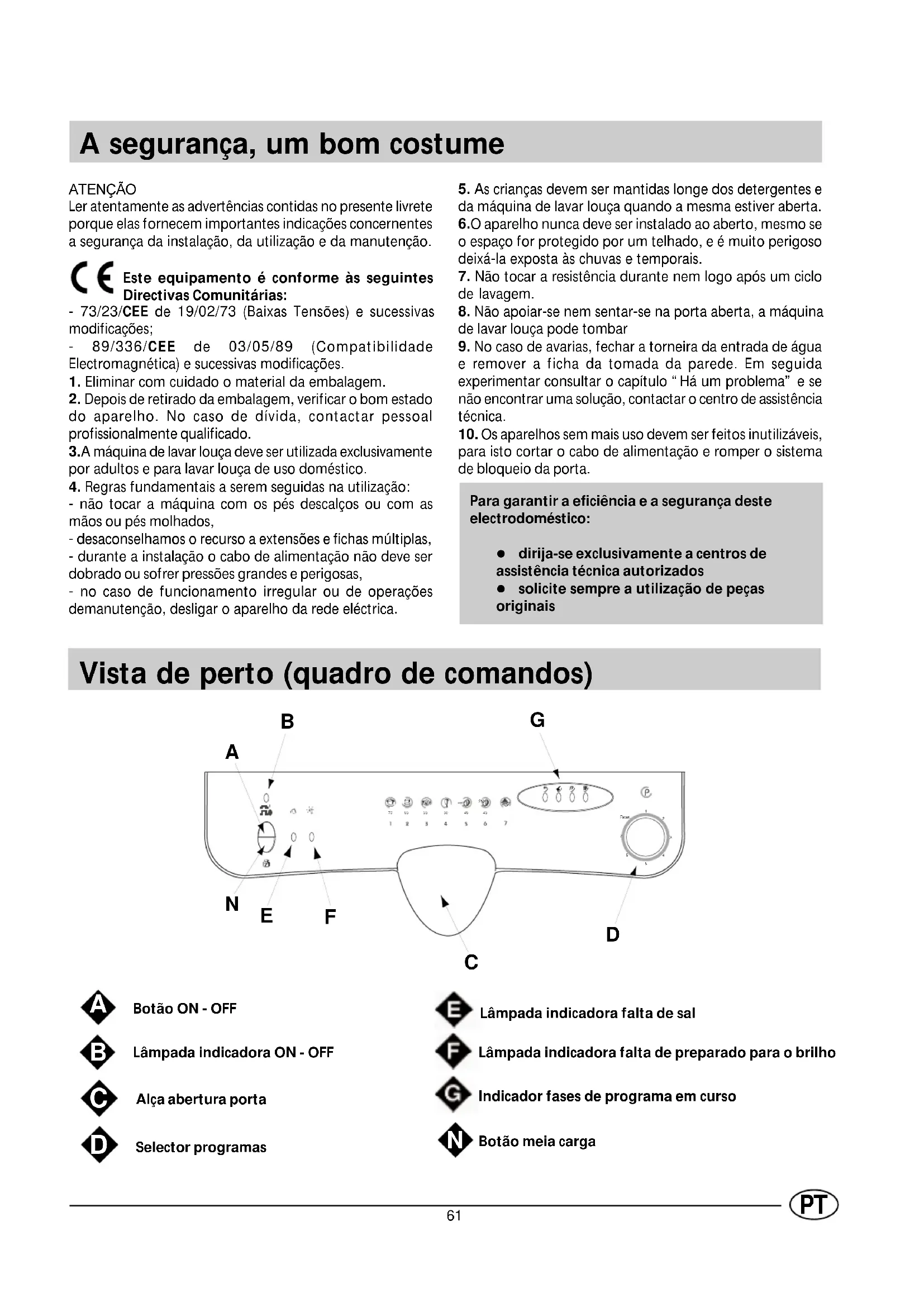

A segurança, um bom costume

ATENÇÃO

Ler atentamente as advertências contidas no presente livrete porque elas fornecem importantes indicações concernentes a segurança da instalação, da utilização e da manutenção.

Este equipamento é conforme às seguintes Directivas Comunitárias:

• 73/23/CEE de 19/02/73 (Baixas Tensões) e sucessivas modificações;

• 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

• Eliminar com cuidado o material da embalagem.

• Depois de retirado da embalagem, verificar o bom estado do aparelho. No caso de dívida, contactar pessoal profissionalmente qualificado.
• A máquina de lavar louça deve ser utilizada exclusivamente por adultos e para lavar louça de uso doméstico.

• Regras fundamentais a serem seguidas na utilização:

• não tocar a máquina com os pés descalços ou com as mãos ou pés molhados,

• desaconselhamos o recurso a extensões e fichas múltiplas,
• durante a instalação o cabo de alimentação não deve ser dobrado ou sofrer pressões grandes e perigosas,

• no caso de funcionamento irregular ou de operações demanutenção, desligar o aparelho da rede eléctrica.

• As crianças devem ser mantidas longe dos detergentes e da máquina de lavar louça quando a mesma estiver aberta.
  6.O aparelho nunca deve ser instalado ao aberto, mesmo se o espaço for protegido por um telhado, e é muito perigoso deixá-la exposta às chuvas e temporais.

• Não tocar a resistência durante nem logo após um ciclo de lavagem.
• Não apoiar-se nem sentar-se na porta aberta, a máquina de lavar louça pode tombar
• No caso de avarias, fechar a torneira da entrada de água e remover a ficha da tomada da parede. Em seguida experimentar consultar o capítulo “Há um problema” e se não encontrar uma solução, contactar o centro de assistência técnica.
• Os aparelhos sem mais uso devem ser feitos inutilizáveis, para isto cortar o cabo de alimentação e romper o sistema de bloqueio da porta.

Para garantir a eficiência e a segurança deste electrodoméstico:

• dirija-se exclusivamente a centros de assistência técnica autorizados
• solicite sempre a utilização de peças originais

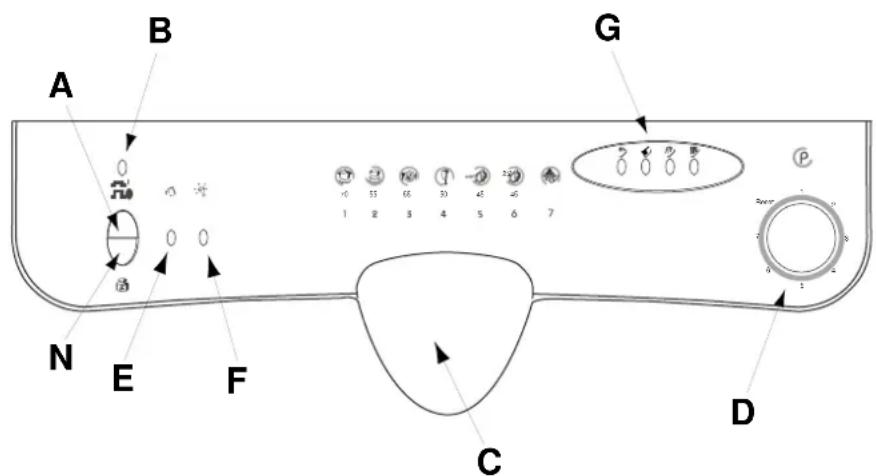

Vista de perto (quadro de comandos)

A B G N E F C D 55 66 59 48 20 1 2 3 4 5 6 7 P Screw 1 2 3 6 1 2

Botão ON - OFF

Lâmpada indicadora ON - OFF

Alça abertura porta

Selector programas

Lâmpada indicadora falta de sal

Lâmpada indicadora falta de preparado para o brilho

Indicador fases de programa em curso

Botão meia carga

Regulação altura cesto

Cesto inferior

Recipiente detergente e preparado para brilho

Largura cm. 60

Profundidade cm. 60

Altura cm. 85

Capacidade 12 talheres standard

Pressão de água alimentação 20 KPa÷ 1MPa (0,2 ÷ 10 bar)

Tensão de alimentação Ver etiqueta características

Potência total absorvida Ver etiqueta características

Fusível Ver etiqueta características

Sal ....

O sal

Segundo a localidade a água será mais dura ou menos dura. Se à máquina de lavar louça for fornecida água dura, sais podem formar crostas na louça.

Graças a um descalcificador que utiliza um sal específico para máquina de lavar louça, elimina-se o calcário da água.

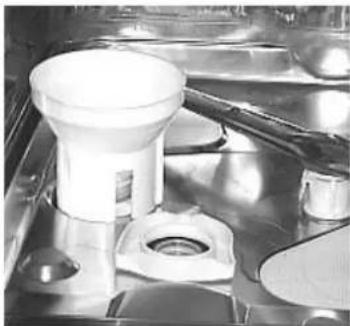

Carregamento do sal no descalcificador

Utilizar sempre sal específico para máquinas de lavar louça. O recipiente do sal é embaixo do cesto inferior e deve ser

enchido da seguinte ma-

neira:

1. Extrair o cesto inferior, desenroscar e retirar a tampa do recipiente.

2. A primeira vez que colocar sal no recipiente, enchê-lo de água.

3. Colocar o funil fornecido no furo e deitar cerca de 2 Kg. de sal. É normal que um pouco de água vaze do recipiente.

4. Enroscar novamente a tampa com cuidado.

É preciso encher o recipiente de sal quando acender-se o indicador luminoso "falta de sal" presente no painel.

Atenção: Para evitar a formação de ferrugem, é aconselhável carregar logo antes de iniciar um ciclo de lavagem.

Regulação do consumo de sal

A máquina de lavar louça é predisposta para a regulação do consumo de sal em função da dureza da água utilizada de

maneira a optimizar e personalizar o consumo de sal no mínimo nível necessário.

Informe-se junto da Entidade fornecedor da água da sua zona sobre o

grau de dureza da mesma.

Para a regulação obedecer às seguintes instruções:

1) Desatarraxar a tampa do recipiente para o sal

2) Na argola do recipiente está situada uma seta (ver fig. ao lado), virar, se for necessário, a seta com o sinal “_”, no sentido dos ponteiros do relógio, na direcção do sinal “+” segundo a dureza da água fornecida.

É aconselhável efectuar a regulação segundo o seguinte es- quema:

Detergente e preparado para brilho ....

O detergente

Utilizar somente detergente específico para máquina de lavar louça. O detergente deve ser colocado antes do início de cada ciclo de lavagem em base às indicações fornecidas na “Tabela dos ciclos de lavagem”. O distribuidor do detergente encontra-se no interior da porta.

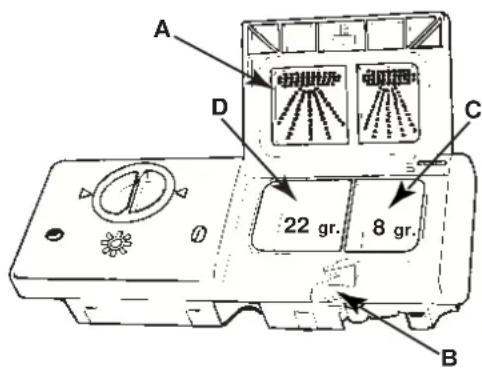

Carregamento de detergente

Para abrir a tampa "A" carregue no botão "B". O detergente para a lavagem deve ser colocado nas duas gavetas "C" e "D" até a beira.

Depois de ter deitado o detergente, feche a tampa e aperte-a até o 'clique'.

A D C 22 gr. 8 gr. B

Nas lojas há a venda detergentes para máquinas de lavar louça em pastilhas, se for empregá-los, coloque uma pastilha no recipiente "D" e feche a tampa.

Se utilizar detergente em pó ou líquido também poderá encaixar as 2 tampinhas fornecidas nas partes perfuradas da tampa "A", antes de fechá-la. Servem para aumentar ainda mais a eficiência da lavagem.

Atenção: para facilitar o enganche da tampa, remover, antes de fechá-lo, eventuais resíduos de detergente caídos nas beiras do distribuidor.

O preparado para brilho

Este produto torna a louça mais brilhante e esta enxuga-se melhor. O recipiente para o preparado para brilho está situado no interior da porta; deve ser enchido em média aproximadamente a cada 80 lavagens (nos modelos com lâmpada indicadora da falta de preparado para brilho, deve ser enchido quando acender-se a respectiva lâmpada indicadora).

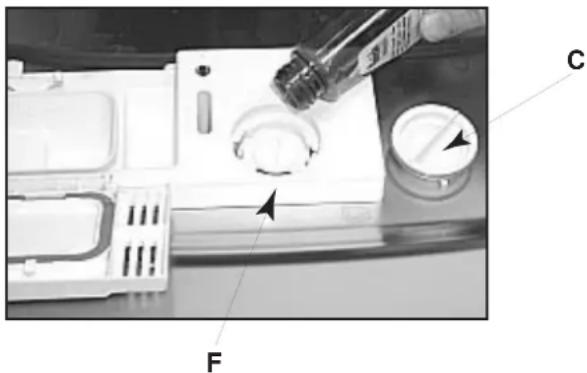

Carregamento do preparado para brilho

Para abrir o recipiente é necessário girar no sentido horário a tampa “C” e quando deitar o preparado para brilho evitar que o mesmo vaze. É possível regular a quantidade de produto distribuída, utilizando uma chave de fendas no regulador “F” situado embaixo da tampa “C”. Há 6 possibilidades de posições, normalmente é regulado na 4.

C F

Importante:

A regulação da distribuição do preparado para brilho permite enxugar melhor.

Se na louça lavada houver gotas de água ou manchas, é necessário girar o regulador para números mais altos. Se a louça lavada tiver listras brancas, girar o regulador para números mais baixos.

Carregar a louça

Antes de distribuir a louça nos cestos, remover os maiores resíduos de comida para evitar obstruir os filtros com a consequente redução da eficiência da lavagem.

Se as panelas ou frigideiras tiverem muitas crostas, é aconselhável deixá-las de molho a aguardar a lavagem.

Desta maneira evitam-se lavagens posteriores.

Retirar os cestos para facilitar a operação de carregar a louça.

Como utilizar o cesto inferior

No cesto inferior é aconselhável colocar os utensílios mais difíceis:

panelas, tampas, pratos rasos e de sopa, da maneira ilustrada na figura ao lado.

As travessas e as tampas maiores devem ser acomodadas preferivelmente nos lados do cesto, mas sem bloquear a rotação do braço distribuidor superior.

- panelas, saladeiras etc. devem sempre estar viradas para baixo

- utensílios muito fundos devem ser acomodados em posição obliqua, para permitir o fluxo da água.

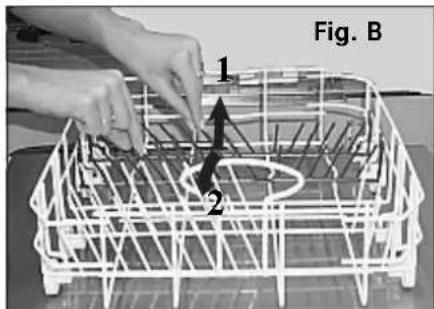

- O cesto inferior é dotado de sectores inclináveis (ver figura B) para poder colocar panelas e frigideiras maiores ou em maior quantidade.

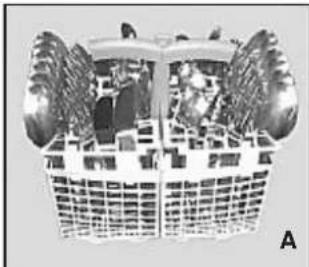

O cestinho para os talheres pode ser dividido (veja a figura A): quando houver poucos talheres para lavar, é possível utilizar somente uma metade

do cestinho. Ganhe espaço para as panelas ou coloque a outra metade no cesto superior. Neste cestinho há duas grades que podem ser tiradas: coloque os talheres uma da cada vez nas trinchas, com os cabos virados para baixo. Disponha-os de maneira que não se toquem uns nos outros.

O cesto superior é ideal para conter peças delicadas e leves tais como copos, chávenas de chá e café, pires, e também pratos, saladeiras baixas, frigideiras e panelas baixas pouco sujas.

- Colocar os utensílios leves de maneira que não sejam des- locados pelos jactos de água.

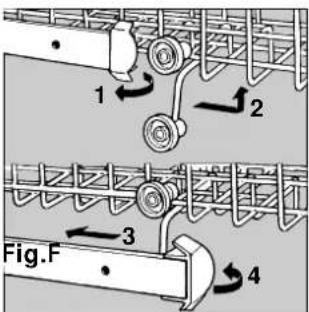

Como regular o cesto superior ....

E possível regular o cesto superior numa posição alta ou baixa. Para isto abrir as abas

de paragem dos carris e desenfiar o cesto; colocá-lo com as rodinhas traseiras na posição alta ou baixa desejada e em seguida deslizá-lo ao logo dos carris até que também as rodinhas dianteiras encaixem-se; fechar as abas de paragem (veja a Fig. F).

1 2 3 4 Fig.F

canasto inferior

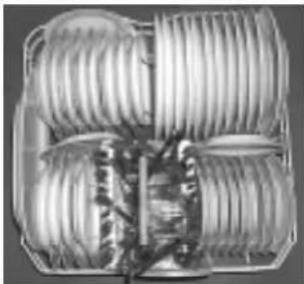

Carregamento normal da louça para 12 pessoas

Carragamento padrão diário

Fig. B 1 2

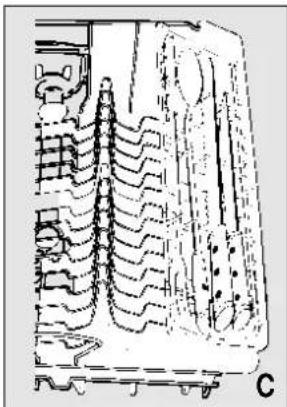

O cesto superior é dotado de uma peça articulada para facas. Coloque nos suportes apropriados as facas compridas e pontiagudas e os talheres grandes para servir (veja a figura C). Se for necessário também é possível utilizá-la para tigelas, chávenas e louça miúda.

Se não servir, é possível tirá-la do cesto, ou também é possível levantá-la para caberem cálices e copos altos e chávenas.

Come colocar a máquina em funcionamento

Como iniciar um programa de lavagem ....

Depois de ter efectuado todas as operações apresentadas nos capítulos anteriores e ter aberto inteiramente a torneira de água, carregue no botão ON-OFF "A" situado no quadro de comandos; a luz indicadora "B" acender-se-á. Nesta altura a máquina estará sob tensão e será possível escolher o programa de lavagem.

Início e selecção do programa.

Rode na direcção horária o botão de selecção de programas "D" até a marca de referência do botão coincidir com o símbolo do ciclo que desejar programar (consulte, especialmente nos primeiro tempos, a tabela dos programas que há neste manual).

Depois de alguns segundos, a luz indicadora "G" correspondente à fase de início do programa acender-se-á para indicar que o ciclo de lavagem começou e não é mais aconselhável modificá-lo. Entretanto, se for necessário, leia o parágrafo "Anulação ou modificação de um programa em curso".

Luzes indicadoras do avanço do ciclo

A máquina de lavar louça é dotada de 4 luzes indicadoras "G" que acendem-se em sequência quando a máquina estiver a efectuar a respectiva fase do programa.

Estas fases, da esquerda para a direita, são:

Anulação ou modificação de um programa em curso.....

Premissa: É possível anular um programa em curso somente se tiver iniciado há pouco..

Per modificar um programa em curso, rode na direcção anteriorária o botão "D" até chegar à posição de RESET (restabelecimento). Depois de aproximadamente 4 segundos, apagar-se-á a luz indicadora "G" correspondente à fase que estiver a ser realizada e todas as regulações serão anuladas. Para seleccionar um novo programa, repita as instruções apresentadas no parágrafo "Início e seleção do programa"

Caso se tenha esquecido de colocar um utensílio ...

É possível interromper o ciclo de lavagem se premir a tecla ON-OFF, em seguida colocar a louça na máquina e ao ligá-la novamente o ciclo reiniciará do ponto em que tiver sido interrompido.

No fim da lavagem....

O fim do programa é assinalado pela luz indicadora "G" correspondente à enxugada a piscar.

Coloque novamente o selector na posição de RESET (Restabelecimento). Feche a torneira da água e abra a porta da máquina. Aguarde alguns minutos antes de tirar o que estiver dentro da máquina, assim evitará manusear as peças ainda quentes que poderão então enxugarem-se melhor.

pré-lavagem, lavagem, enxaguada, enxugada

Botões para modificar o programa

Tecla 1/2 carga

Este botão (ver “ vista de perto (quadro de comandos)” na letra “ N” ) permite lavar apenas no cesto superior, caso não haja louça suficiente para efectuar uma carga completa.

Desta maneira é possível economizar água e energia eléctrica.

Pode ser utilizado em todos os ciclos de lavagem presentes na tabela de programas.

Tabela dos programas

Programa Indicações para a escolha dos programas	Descrição do ciclo	Detergente pré-lavagem + lavagem	Aditivo para brilho
1) Lavagem Energética	Louça e panelas muito sujas (não use com peças delicadas).	Pré-lavagem com água quente 45°C.Lavagem prolongada a 70°C.2 enxaguadas com água friaEnxaguada quente a 70°CEnxugar.	8+22 g.*
2) Lavagem Quotidiana	Louça e panelas normalmente sujas.Ciclo normal diário.	2 pré-lavagens com água fria.Lavagem prolongada a 55°C.Enxaguada quente a 70°CEnxugar.	8+22 g.*
3) Lavagem de sujidade fresca	Louça e panelas normalmente sujas sem restos secos.	Pré-lavagem friaLavagem prolongada a 55°C.Enxaguada quente a 70°CEnxugar.	8+22 g.*
4) Lavagem Cristais	Ciclo económico e veloz a ser utilizado para peças mais sensíveis às altas temperaturas, logo depois de usadas.	Lavagem a 50°C.Enxaguada morna.Enxaguada quente a 70°CEnxugar.	22 g.*
5) Lavagem Rápida Enxugar	Ciclo económico e veloz a ser utilizado para louça pouco suja, logo depois de usada.	Breve lavagem a 45°CEnxaguada quente a 70°CEnxugar	22 g.*
6) Lavagem Rápida 25'	Ciclo económico e veloz a ser utilizado para louça pouco suja, logo depois de usada. Sem enxugar.	Breve lavagem a 45°CEnxaguada fria	22 g.
7) Molho	Lavagem preliminar de panelas e louça na espera da carga de refeição seguinte.	Breve lavagem fria para impedir que os restos de comida sequem-se na louça.

Conselhos para economizar

- É importante utilizar a máquina de lavar louça se possível com a carga plena para optimizar os consumos; para evitar que entretanto formem-se cheiros desagradáveis e crostas, pode-se utilizar o ciclo de molho.

- Escolher o programa adequado : a escolha do programa depende do tipo de louça a ser lavada e do seu nível de sujidade.

- Dosar a justa quantidade de detergente: um excesso na quantidade de detergente não proporciona louça mais limpa, mas somente um maior impacto no ambiente.

- Não vale a pena enxaguar a louça antes de colocá-la na máquina.

Come manter em bon estado a máquina de lavar louça

Depois de cada lavagem

Depois de cada lavagem, fechar a torneira de água e deixar a porta entreaberta de maneira que não estagne humidade, nem maus cheiros.

Remover a ficha

Antes de efectuar qualquer operação de limpeza ou manutenção, remover sempre a ficha da tomada: não correr nenhum risco.

Para limpar o exterior e as partes de borracha da máquina de lavar louça não é necessário utilizar solventes nem abrasivos, mas apenas um pano molhado com água tépida e sabão.

Para eliminar eventuais manchas na superfície interior, utilizar um pano molhado de água e um pouco de vinagre branco ou um produto específico para a limpeza da máquina de lavar louça.

Ao sair de férias

Quando for de férias, é aconselhável realizar uma lavagem sem louça, em seguida retirar a ficha, fechar a torneira da água e deixar a porta entreaberta: as guarnições durarão mais e no interior não de formarão cheiros desagradáveis.

No caso de mudança

No caso de mudança manter, se possível, a máquina na posição vertical; se for necessário, incliná-la sobre a parte traseira.

As guarnições.

Um dos factores responsáveis pela estagnação de cheiros no interior da máquina de lavar louça é a acumulação de resíduos de comida que permanecem nas guarnições. Ba-sta limpá-las periodicamente com uma esponjinha húmida.

Limpeza e manutenção das peças

O grupo de filtragem

Para obter sempre bons resultados na lavagem, é necessário limpar o grupo de filtragem.

A água para a lavagem, graças ao filtro, é limpa de resíduos de comida e colocada novamente em circulação perfeitamente filtrada. Para isto, depois de cada lavagem é apropriado remover os resíduos mais grossos acumulados no recipiente e filtro semi circular

“A”, enxaguá-lo com água corrente; para extrair o grupo de filtragem puxar a alça do recipiente para cima. Pelo menos uma vez por mês

é necessário limpar cuidadosamente todo o grupo de filtragem constituído pelo filtro semi circular “A” e pelo micro filtro “B”.

Para a limpeza do filtro e do micro filtro utilizar uma escovinha.

Em seguida juntar os três elementos da maneira ilustrada nas figuras abaixo e inserir novamente o grupo de filtragem inteiro na máquina de lavar louça, colocando-o no próprio alojamento com pressão para baixo.

A máquina de lavar louça não deve ser utilizada sem

filtros. Uma colocação incorrecta dos filtros pode causar reduções da eficiência da lavagem ou danos para a máquina de lavar louça.

Limpeza dos braços distribuidores

Pode acontecer que resíduos de comida grudem nos braços distribuidores, obstruindo os seus furos, controlá-los periodicamente e limpá-los. (ver Vista de perto (interior) letras F - I).

Há um problema?

Pode acontecer que a máquina de lavar louça não funcione ou não funcione bem. Antes de chamar a assistência técnica, vejamos juntos o que pode-se fazer : pode ser que se tenha esquecido de premer algum botão ou não se tenha feito, por distracção, uma operação necessária para a máquina funcionar.

A máquina de lavar louça não inicia a funcionar

Controlou se:

a ficha está bem inserida na tomada, há energia em casa, a porta está bem fechada, o botão ligado-desligado está na posição “ON”, a torneira está aberta.

A máquina de lavar louça não carrega água

Controlou se:

A torneira está aberta e bem coligada ao tubo, falta água em casa ou não chega com suficiente pressão, o tubo está dobrado, o filtro do tubo de alimentação da água está entupido.

A louça não está limpa

Controlou se:

A torneira está aberta e bem coligada ao tubo, falta água em casa ou não chega com suficiente pressão, o tubo está dobrado, o filtro do tubo de alimentação da água está entupido.

A máquina de lavar louça não descarrega a água

Controlou se:

Na louça permanecem resíduos de calcário ou uma camada branca

Controlou se:

A tampa do recipiente do sal está fechada, a dosagem do preparado para brilho está bem regulada.

Mensagens de erro

Esta máquina de lavar louça é dotada de um sistema de segurança capaz de detectar as anomalias de funcionamento que acontecerem. Estas anomalias são assinaladas por uma das luzes indicadoras "G" a piscar com frequência rápida. Somente se piscar a luz indicadora correspondente à enxaguada, anule o programa da maneira descrita no parágrafo "Anulação e modificação de um programa em curso" e, em seguida, verifique se há água na rede e se a torneira de alimentação de água está aberta. Inicie de novo o programa e se a mensagem persistir chame a assistência técnica e descreva o tipo de mensagem.

Se estiver a piscar, também com frequência rápida, qualquer das outras luzes indicadoras, e não a da enxaguada, desligue a máquina, feche a água, chame a assistência técnica e comunique qual é a luz indicadora que estiver a piscar.

Se, apesar de todos os controlos, a máquina de lavar louça não funcionar e a irregularidade observada continuar, chamar o centro de assistência técnica autorizado mais próximo, comunicar as seguintes informações.

- o tipo de avaria

- a sigla do modelo (Mod. ...) e o número de série (S/N ....) apresentados na plaqueta situada na parte lateral do batente da porta.

Nunca recorrer a técnicos não autorizados e recusar sempre

Instalação

Posicionamento

Colocar a máquina no ponto previamente escolhido. A máquina pode ser fixada às laterais ou ao fundo dos móveis próximos ou à parede. A máquina de lavar louça é dotada de tubos para a alimentação e o escoamento de água que podem ser orientados para a direita ou para a esquerda, para permitir uma adequada instalação.

Este modelo de máquina de lavar loiça pode ser encaixado embaixo de um plano de trabalho contínuo, portanto é fornecido anexo um jogo de montagem dotado de folheto de instruções.

Nivelamento

Depois de posicionada a máquina, atarraxar ou desatarraxar os pezinhos, se for necessário, para regular a altura da máquina e nivelá-la de maneira que esteja horizontal; todavia não deve de nenhum modo, estar inclinada mais de 2°. Um bom nivelamento garantirá o correcto funcionamento da máquina de lavar louça.

Ligação à torneira de água fria

Ligar o tubo de carga a uma torneira de água fria com bocal com rosca de 3/4, colocar no meio o filtrinho fornecido com a máquina de lavar louça, tomar cuidado para enroscar apertado à torneira (ver figura 1)

Se a canalização da água for nova ou tiver permanecido muito tempo sem ser utilizada, antes de efectuar a ligação, certificar-se, deixando-a correr um pouco, que a água seja límpida e sem impurezas. Sem esta precaução há risco que a entrada da água se entupa, danificando a máquina.

Ligação da torneira de água quente

A máquina pode ser alimentada com água quente da rede (instalação central, aquecedores) que não supere a temperatura de 60°C.

Neste caso o tempo de lavagem será cerca de 15 minutos mais curto e a eficiência da lavagem ligeiramente reduzida. A ligação deve ser efectuada à torneira de água quente, da mesma maneira descrita para a ligação à torneira de água fria.

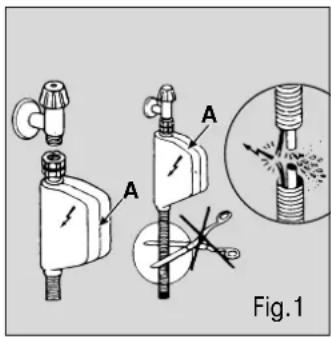

Sistema de segurança contra alagamentos

A máquina de lavar louça é dotada de um sistema que interrompe a entrada de água no caso de avaria do tubo de entrada ou de vazamento no interior da máquina, evita-se desta maneira causar danos à casa. Se, por uma razão qualquer, a caixa (que contém as peças eléctricas) vier a ser danificada, retirar imediatamente a ficha de ligação à rede eléctrica. Para garantir o funcionamento do sistema de segurança contra alagamentos, a caixa “A” com o tubo de entrada de água, deve estar coligada à torneira somente na posição ilustrada na Fig. 1.

O tubo de alimentação não deve, em nenhum caso, ser cortado, porque contém peças sob tensão. Se o comprimento do tubo não for suficiente para a correcta ligação, é preciso substitui-lo com outro do

A A Fig. 1

comprimento necessário. O tubo pode ser pedido nas lojas especializadas ou ao serviço de assistência.

Ligação ao tubo de escoamento

Inserir o tubo de escoamento numa conduta de escoamento de diâmetro mínimo de 4 cm. ou apoiá-lo no lavatório, evitar apertos ou curvas excessivas e utilizar o cotovelo especial de matéria plástica fornecido (ver a figura ao lado). A extremidade livre deve estar numa altura entre 40 e 100 cm. e não deve estar imersa na água.

Atenção: o cotovelo especial de matéria plástica deve estar fixado solidamente à parede para evitar que o tubo de escoamento mova-se e derrame água fora do escoamento

Ligação eléctrica

Inserir a ficha numa tomada de força dotada de uma eficiente ligação à terra (a ligação à terra da instalação é uma garantia de segurança prevista pela lei). Depois de ter verificado que os valores da tensão e da frequência de rede correspondam aos apresentados na plaqueta situada no patente inoxidável da porta da máquina e que a instalação eléctrica à qual for ligada tem capacidade para a corrente máxima indicada nesta plaqueta. Se a tomada de força à qual for ligada a máquina não corresponder à ficha, substitui-la com uma ficha adequada, em vez de empregar adaptadores ou derivações porque estes podem causar superaquecimentos ou queimaduras.

É recomendável, no caso de danos no cabo de alimentação eléctrica, dirigir-se, para a troca, exclusivamente aos Centros de Assistência Técnica autorizada.
