GEBRUIKSAANWIJZING DI 72 SI (EU) INDESIT

Installatie en gebruik

Lavavajillas

Gebruiksaanwijzingen voor de plaatsing en gebruik

Lavavajillas 51

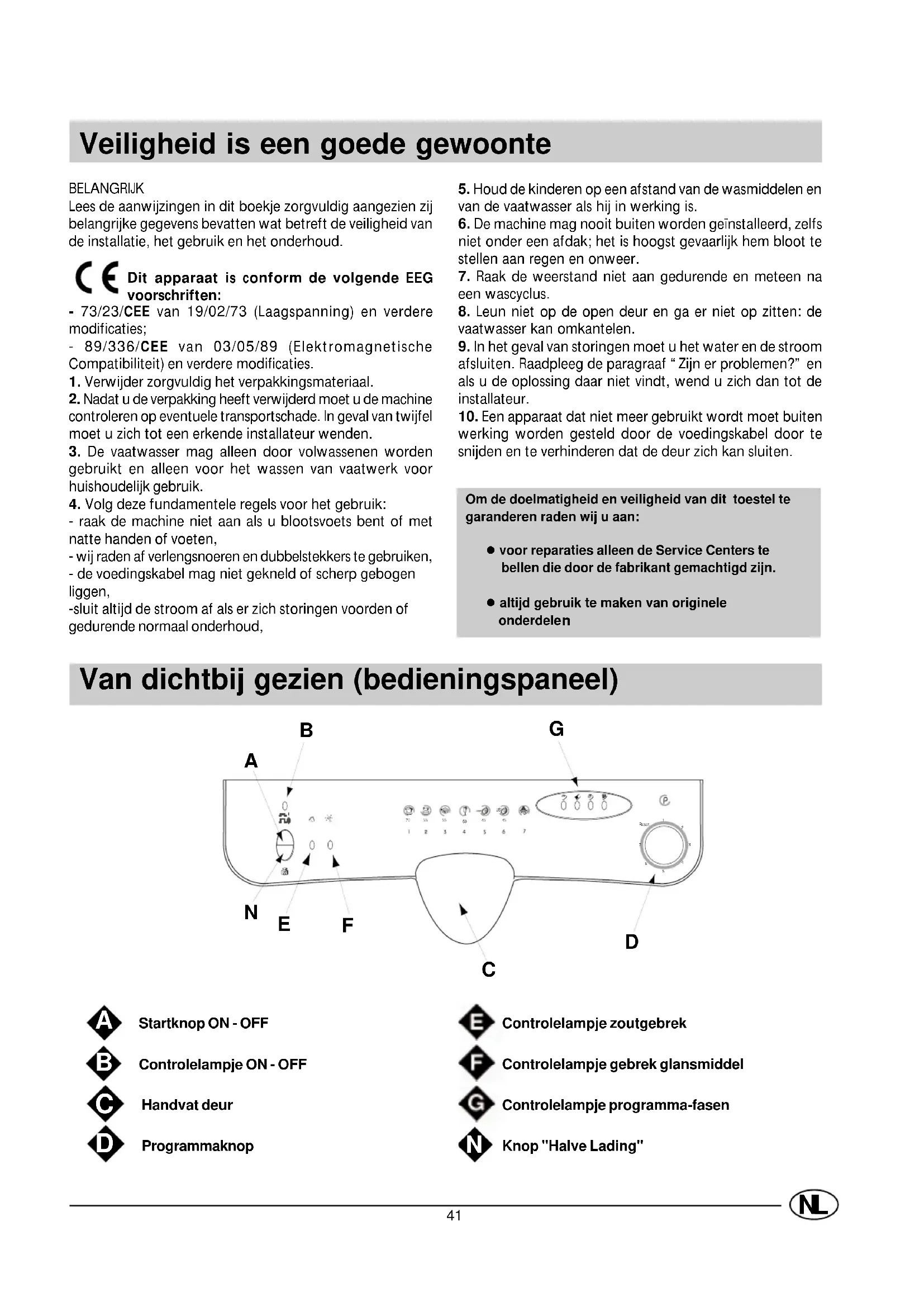

Veiligheid is een goede gewoonte

BELANGRIJK

Lees de aanwijzingen in dit boekje zorgvuldig aangezien zij belangrijke gegevens bevatten wat betreft de veiligheid van de installatie, het gebruik en het onderhoud.

Dit apparaat is conform de volgende EEG voorschriften:

• 73/23/CEE van 19/02/73 (Laagspanning) en verdere modificaties;

• 89/336/CEE van 03/05/89 (Elektromagnetische Compatibiliteit) en verdere modificaties.

• Verwijder zorgvuldig het verpakkingsmateriaal.

• Nadat u de verpakking heeft verwijderd moet u de machine controleren op eventuele transportschade. In geval van twijfel moet u zich tot een erkende installateur wenden.
• De vaatwasser mag alleen door volwassenen worden gebruikt en alleen voor het wassen van vaatwerk voor huishoudelijk gebruik.
• Volg deze fundamentele regels voor het gebruik:

- raak de machine niet aan als u blootsvoets bent of met natte handen of voeten,

• wij raden af verlengsnoeren en dubbelstekkers te gebruiken,

• de voedingskabel mag niet gekneld of scherp gebogen liggen,
  -sluit altijd de stroom af als er zich storingen voorden of gedurende normaal onderhoud,

• Houd de kinderen op een afstand van de wasmiddelen en van de vaatwasser als hij in werking is.

• De machine mag nooit buiten worden geïnstalleerd, zelfs niet onder een afdak; het is hoogst gevaarlijk hem bloot te stellen aan regen en onweer.
• Raak de weerstand niet aan gedurende en meteen na een wascyclus.
• Leun niet op de open deur en ga er niet op zitten: de vaatwasser kan omkantelen.
• In het geval van storingen moet u het water en de stroom afsluiten. Raadpleeg de paragraaf "Zijn er problemen?" en als u de oplossing daar niet vindt, wend u zich dan tot de installateur.
• Een apparaat dat niet meer gebruikt wordt moet buiten werking worden gesteld door de voedingskabel door te snijden en te verhinderen dat de deur zich kan sluiten.

Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:

• voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn.
• altijd gebruik te maken van originele onderdelen

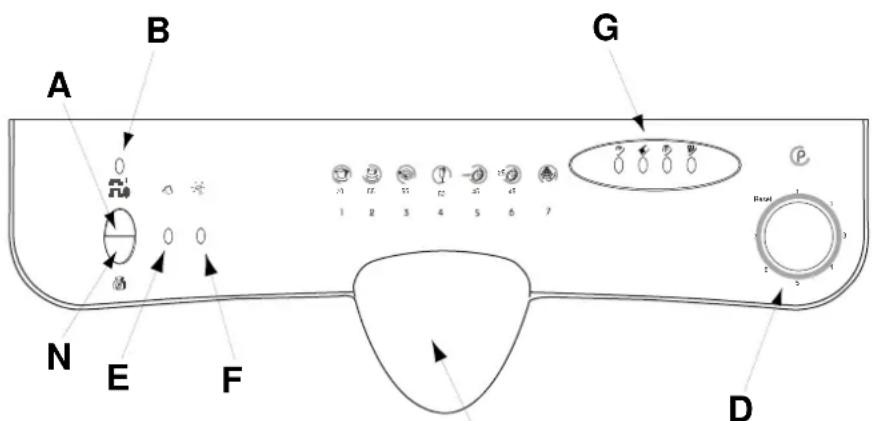

Van dichtbij gezien (bedieningspaneel)

A B G N E F D 1 2 3 4 5 6 7 e Final S

C

Startknop ON - OFF

Controlelampje ON - OFF

Handvat deur

Programmaknop

Controlelampje zoutgebrek

Controlelampje gebrek glansmiddel

Controlelampje programma-fasen

Knop "Halve Lading"

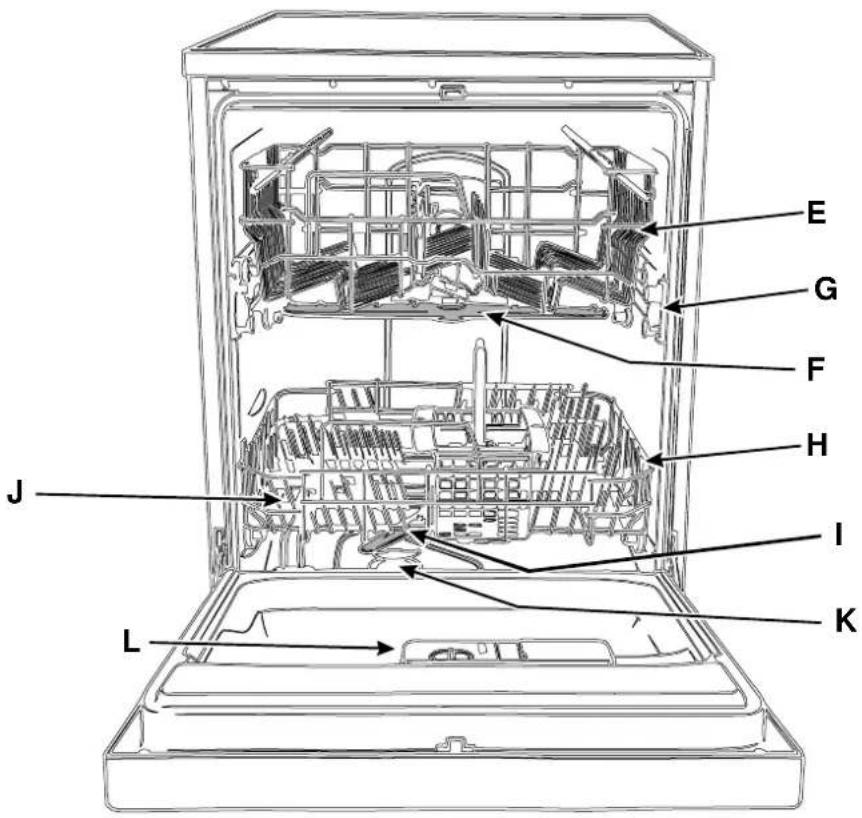

Van dichtbij gezien (de binnenkant)

Breedte cm. 60

Diepte cm. 60

Hoogte cm. 85

Capaciteit 12 standaard couverts

Waterdruk 20 KPa÷ 1MPa (0,2 ÷10 bar)

Spanning Zie label

Energieverbruik Zie label

Zekering Zie label

Zout .....

Het zout

De hardheid van het water varieert naar gelang de woonplaats. Hard water veroorzaakt kalksteenafzetting in de machine. Dankzij een waterontharder die speciaal zout voor vaatwassers gebruikt wordt de kalksteen uit het water verwijderd.

Zout bijvullen

Gebruik altijd speciaal zout voor vaatwassers.

Het zoutreservoir bevindt zich onder de onderste korf en wordt als volgt bijgevuld:

1. Trek de onderste korf uit, schroef de deksel van het reservoir los en verwijder hem.
2. Als u het reservoir voor de eerste keer opvult moet u hem met water vullen.

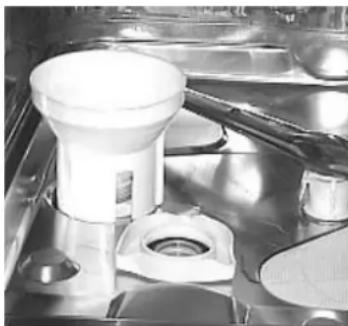

3. Plaats de bijgeleverde trechter op het gat en giet er ongeveer 2 kg zout in. Het is normaal dat er een beetje water overloopt.
4. Draai de deksel weer stevig dicht.

Het zoutreservoir moet worden bijgevuld als het controlelampje "zoutgebrek" op het bedieningspaneel aangaat.

Teneinde roestvorming te vermijden raden wij aan het zout bij te vullen net voordat u een programma gaat beginnen.

Het regelen van het zoutverbruik

De vaatwasser is in staat het zoutverbruik te regelen naar gelang de hardheid van het water dat u gebruikt, voor het optimaliseren en de personalisatie van het zoutverbruik op het minimum noodzakelijke niveau.

Inlichtingen omtrent de graad van de waterhardheid kunt u verkrijgen bij uw plaatselijk waterleidingsbedrijf.

Voor het regelen volgt u de volgende instructies:

1) Draai de deksel van het zoutreservoir los
2) Op de nek van het zoutreservoir staat een pijl (zie afb. hiernaast), draai, indien noodzakelijk, de pijl van het teken “_” tegen de klok in naar het teken “+” al naar gelang de hardheid van uw water.

Wij raden aan het regelen uit te voeren volgens het volgende schema:

Afwasmiddel en glansmiddel .....

Het afwasmiddel

Gebruik speciaal afwasmiddel voor vaatwassers. Vul het afwasmiddelbakje op voor iedere afwasbeurt volgens de aanwijzingen in het"programmaoverzicht". Het afwasmiddelbakje bevindt zich binnen in de deur.

Het afwasmiddel

Gebruik speciaal afwasmiddel voor vaatwassers. Vul het afwasmiddelbakje op voor iedere afwasbeurt volgens de aanwijzingen in het"programmaoverzicht". Het afwasmiddelbakje bevindt zich binnen in de deur.

Het opvullen met afwasmiddel

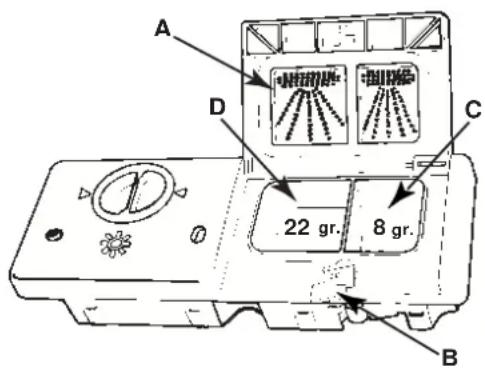

Voor het openen van het deksletje "A" drukt u op het knopje "B". Het afwasmiddel wordt in de twee bakjes "C", "D" tot de rand toe gevuld.

Na het opvullen met afwasmiddel sluit u het dekseltje door het dicht te drukken.

A D C 22 gr. 8 gr. B

Er zijn ook afwasmiddelen in blokvorm in de handel, in dat geval doet u een blokje in het bakje "D" en doet u het dekseltje dicht.

Als u afwasmiddel gebruikt, in poedervorm of vloeibaar, kunt u ook de 2 bijgeleverde dekseltjes aanbrengen op de geperforeerde gedeelten van deksel "A" voordat u die dicht doet. Hierdoor wordt de afwas nog efficiënter.

Belangrijk: verwijder eventueel geknoeid afwasmiddel van de rand van het bakje zodat het dekseltje goed sluit.

Het glansmiddel

Dit product maakt het vaatwerk nog glanzender en beter droog; het wordt na ongeveer iedere 80 afwasbeurten bijgevuld (bij de modellen met een controlelampje voor het glansmiddel wordt iedere keer dat dit lampje aangaat het glansmiddel bijgevuld)..

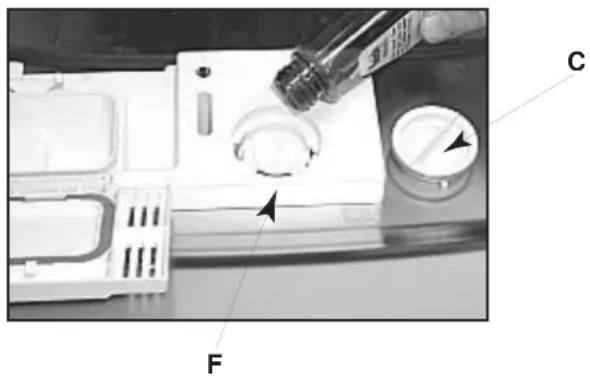

Glansmiddel bijvullen

Welk soort afwasmiddelbakje uw machine ook heeft, het glansmiddel bijvullen gaat altijd als volgt. Open de dop "C" tegen de klok in draaiend en vermijd bij het bijvullen dat het overloopt. De dosering kan bijgesteld worden door met een schroevendraaier aan de regulator "F" (onder de dop "C") te draaien. Er zijn 6 standen, normaal staat hij op 4.

C F

Belangrijk:

Het bijstellen van de dosering van het glansmiddel zorgt ervoor dat het vaatwerk beter gedroogd wordt. Als het vaatwerk waterdruppels of watervlekken vertoont, dan moet u de afstelling op een hoger nummer zetten. Als het vaatwerk witte strepen vertoont draai dan de afstelling op een lager nummer.

Vaatwerk inladen

Voordat u het vaatwerk en bestek in de korven rangschikt moet u de grofste etensresten eraf spoelen zodat de filters niet worden verstopt met het gevolg dat de machine minder efficiënt werkt.

Aangebrande en aangekoekte pannen moeten geweekt worden voordat ze worden afgewassen om herhaling van het afwassen te vermijden. Trek de korven uit voor het inladen van het vaatwerk.

Gebruik onderste korf

Plaats in de onderste korf het vuilere vaatwerk: pannen, deksels, borden, soepborden, zoals aangegeven in de afbeelding hiernaast. Schotels en grote deksels worden bij voorkeur aan de zijkanten geplaatst, maar zodanig dat ze de sproeiarmen niet belemmeren.

• pannen, slabakken enz. moeten altijd omgekeerd erin
• heel diep vaatwerk wordt schuin gezet zodat het water eruit kan lopen
• De onderkorf is voorzien van uitklapbare sectoren (zie afbeelding B) voor het plaatsen van grotere of meerdere pannen.

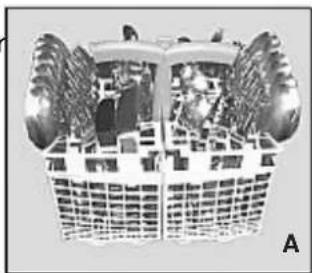

- De bestekkorf is in twee stukken verdeeld (zie afbeelding A): als er maar weinig bestek te wassen is kunt u alleen de helft van de korf gebruiken. U kunt zo meer pannen kwijt of u kunt de andere helft op de bovenkorf plaatsen. Deze bestekkorf is voorzien van twee verwijderbare roosters:

plaats het bestek een voor een in de openingen, met de handvaten naar beneden. Plaats ze zodanig dat ze elkaar niet aanraken

Gebruik bovenkorf

De bovenkorf is bestemd voor het fijnere en lichtere vaatwerk zoals glazen, theekopjes en koffiekopjes, schoteltjes, maar ook weinig vuile borden, lage sla-bakken en lage pannen.

Plaats de lichte stukken zodanig dat ze niet verplaatst kunnen worden door de waterstralen.

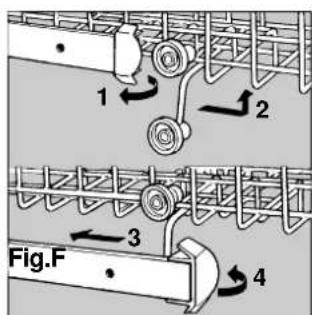

Plaatsing bovenkorf

Het is mogelijk de bovenkorf te verstellen op de hoge of lage positie. Hiervoor opent u de vleugelsluitingen van de rails en trekt u de korf eruit. Plaats hem met de voorste wieltjes in de hoge of lage positie en duw hem in de rail geheel naar achteren. Sluit de vleugelsluitingen (zie afb.F).

1 2 3 4 Fig.F

Onderkorf Bovenkorf

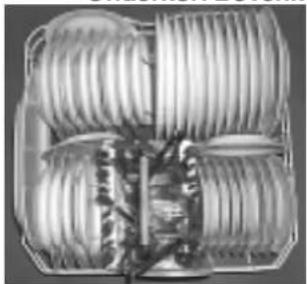

Lading standaardservies voor 12

Onderkorf Bovenkorf

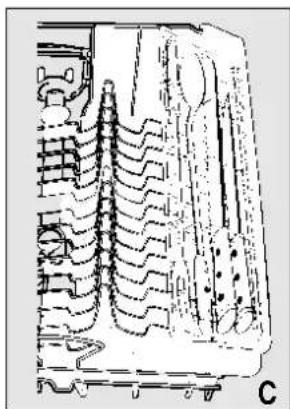

De bovenkorf is voorzien van een opklapbaar messenrek, waarin u lange en scherpe messen en de grote maten bestek in de hiervoor bestemde steunen plaatst (zie afbeelding C).

Indien nodig kunt u het ook gebruiken voor bakjes, kopjes en klein vaatwerk.

Als het niet nodig is kan het van de korf af worden getrokken of opgelicht om plaats te maken voor wijnglazen, waterglazen, kopjes.

Het starten van de machine

Voor het starten van een afw asprogramma ...

Nadat alle handelingen in de voorgaande paragrafen zijn uitgevoerd en de waterkraan is opengedraaid, drukt u op de ON-OFF knop "A" op het bedieningspaneel; het controlelampje "B" gaat aan.

Starten en kiezen van het programma

Draai de keuzeknop "D" totdat het kerfje op de knop samenvalt met het symbool van het programma dat u wilt inschakelen (raadpleeg vooral in het begin de programma-tabel in deze gebruiksaanwijzing).

Na enkele seconden gaat het controlelampje "G", dat de beginfase van het programma aanduidt, aan en het programma is begonnen; het is niet aan te raden het programma nu nog te veranderen. Mocht dit toch noodzakelijk zijn, lees dan de paragraaf "Uitschakelen of veranderen van een reeds begonnen programma".

Controlelampje programma-fasen

De vaatwasser is voorzien van 4 controlelampjes "G" die achtereenvolgens aangaan als de machine de betreffende fase van het programma aan het uitvoeren is.

De fasen, van links naar rechts, zijn:

Voorwassen, wassen, spoelen, drogen

Uitschakelen of veranderen van een reeds begonnen programma...

Belangrijk: Een reeds begonnen programma kan alleen veranderd worden als het zojuist begonnen is.

Voor het veranderen van een reeds begonnen programma draait u de knop "D" tegen de klok in tot aan de positie RESET. Na ongeveer 4 seconden gaat het lampje "G" van de fasen uit en zijn alle instellingen ongedaan gemaakt.

Voor het kiezen van een nieuw programma herhaalt u de instructies in paragraaf "Starten en instellen van het programma".

Als u een stuk vaatwerk heeft vergeten in te laden...

Het is mogelijk de wascycle te onderbreken door op de ON-OFF knop te drukken, waarna u het stuk vaatwerk inlaadt en bij het aan gaan van de machine wordt het programma weer opgenomen op het punt waar het onderbroken was.

Aan het einde van het afw asprogramma...

Het einde van het programma wordt aangegeven door het knipperen van het lampje "G" dat correspondeert met de droogfase.

Zet de keuzeknop op de positie RESET .Schakel de machine uit met de ON-OFF knop, doe de waterkraan dicht en open de deur. Wacht even voordat u de machine uitlaadt, zo vermijdt u het hete vaatwerk te hanteren en het vaatwerk wordt beter gedroogd.

Knoppen programmawijziging

Knop-lading

Deze knop (zie "van dichtbij gezien (bedieningspaneel) bij de letter "N") maakt het mogelijk alleen op de bovenste korf te wassen als u niet genoeg vaatwerk heeft voor een complete lading. U spaart zo water en elektriciteit. Kan met ieder wasprogramma in het programma-overzicht gebruikt worden.

Programmaoverzicht

ProgrammaAanwijzingen voor programma keuze		Beschrijving van de cycle	Wasmiddel voorwassen en wassen	Glansmiddel
1) Energieke afwas	Erg vuil vaatwerk en pannen (niet voor breekbaar vaatwerk)	Voorwassen met water 45°C. Lange was 70°C.2 koude spoelingen.Warme spoeling 70°C.Drogen.	8+22 gr.*
2) Dagelijkse afwas	Normaal vuil vaatwerk en pannen.Dagelijkse nomalecycle.	2 voorwassen met koud water.Lange was 55°C.Warme spoeling 70°C.Drogen.	8+22 gr.*
3) Eco afwas	Normaal vuil vaatwerk en pannen zonder aangekoekte resten.	Koude voorwas.Lange was 55°C.Warme spoeling 70°C.Drogen.	8+22 gr.*
4) Afwas glaswerk	Economische snellecycle voor glaswerk dat gevoelig is voor hoge temperaturen, direct na gebruik.	Was 50°C.Lauwe spoeling.Warme spoeling 70°C.Drogen.	22 gr.*
5) Snelle afwas.Drogen.	Economische snellecycle voor weinig vuilvaatwerk direct na gebruik.	Korte was 45°C.Warme spoeling 70°C.Drogen.	22 gr.*
6) Snelle afwas 25'	Economische snellecycle voor weinig vuilvaatwerk direct na gebruik. Zonder drogen.	Korte was 45°C.Koude spoeling.	22 gr.
7) Weken	Voorwas voor pannen en vaatwerk in afwachting van de lading van de volgende maaltijd.	Korte koude was om aankocken van etensresten te vermijden.

Zuinigheidsmaatregelen

- Voor het zuinigste gebruik is het belangrijk de vaatwasser indien mogelijk met volle lading te gebruiken. Teneinde een muffe lucht en aankoeken te vermijden kunt u het programma "weken" laten lopen..

- Kies het juiste programma: de keuze van het programma hangt af van het soort vaatwerk en hoe vuil het is.

- Voeg de juiste hoeveelheid afwasmiddel toe: als u er teveel in giet krijgt u geen schonere vaat, maar alleen een grotere inbreuk op het milieu.

- Het is niet nodig het vaatwerk te spoelen voordat u het in de machine laadt.

Onderhoud

Na iedere afw asbeurt

Na iedere afwasbeurt moet u de waterkraan dicht draaien en de deur van de machine op een kier laten staan zodat vochtigheid en dus muffe lucht niet worden vastgehouden.

Stekker uit het stopcontact

Voordat u overgaat tot schoonmaken of onderhoud van de machine moet u altijd de stekker uit het stopcontact halen: zo loopt u geen gevaar.

Geen oplosmiddelen of schuurmiddelen

De buitenkant van de machine en de deurrubbers worden met een vochtige doek gereinigd, nooit met een oplosmiddel of een schuurmiddel.

Eventuele vlekken op de binnenkant van de machine worden verwijderd met een doek die bevochtigd is met water en een beetje witte azijn of een speciaal reinigingsmiddel voor vaatwassers.

Als u op vakantie gaat

Wanneer u op vakantie gaat raden wij aan een wasprogramma met lege machine te laten lopen, de waterkraan dicht te draaien en de deur op een kier te laten: de deurrubbers gaan zo langer mee en er vormen zich geen onplezierige geuren.

Vervoer

Indien mogelijk moet u de machine rechtop houden; indien dit niet mogelijk is kunt u hem op zijn achterkant laten steunen.

De deurrubbers

Etensresten die aan de deurrubbers vast blijven kleven vormen één van de oorzaken van muffe lucht in de machine. Reinig ze regelmatig met een vochtige spons.

Reinigen en speciaal onderhoud

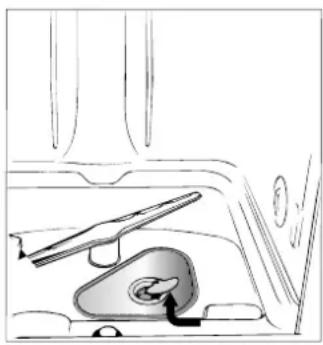

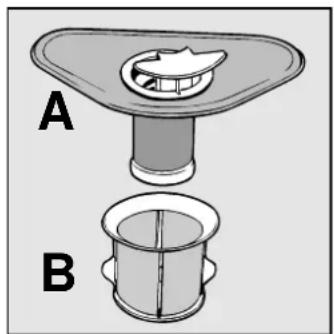

De filtergroep

De filtergroep moet regelmatig worden schoongemaakt voor goede resultaten.

Het water wordt door de filter gezuiverd van eventuele voedselresten en dus schoon weer in de circulatie gebracht. Verwijder na iedere afwasbeurt de grove stukken voedselresten uit de beker en halfronde filter

"A" door hem onder stromend water te spoelen; voor het verwijderen van de filtergroep trekt u de beker aan het handvat naar boven. Het is noodzakelijk minstens eens per maand de hele filtergroep zorgvuldig schoon te maken, dus halfronde filter "A" en microfilter "B".

Gebruik bij het reinigen van de filter en microfilter een borstel.

Zet de twee elementen weer in elkaar zoals in de afbeelding hieronder is aangegeven en plaats het geheel weer in zijn behuizing in de vaatwasser door naar beneden te drukken.

zonder filter worden gebruikt. Het niet op juiste wijze plaatsen van de filter kan de doeltreffendheid van de afwas verminderen of de machine beschadigen.

Het reinigen van de sproeiarmen

Het kan gebeuren dat de gaatjes in de sproeiarmen verstopt raken met etensrestjes, controleer dit regelmatig en maak ze schoon (zie "Van dichtbij gezien" (intern) bij de letter F-1).

Zijn er problemen?

Het kan gebeuren dat de vaatwasser niet of niet goed functioneert. Voordat u er hulp bijhaalt kijken we samen even wat er aan gedaan kan worden: het is mogelijk dat u vergeten heeft een knop in te drukken of een handeling uit te voeren die noodzakelijk is voor het functioneren van de machine.

De vaatwasser start niet

Heeft u gecontroleerd of:

de stekker goed in het stopcontact zit, de stroom niet is uitgevallen, de deur goed dicht is, de startknop op de positie "ON" staat, de waterkraan open staat.

De vaatwasser krijgt geen water

Heeft u gecontroleerd of:

de waterkraan wel open staat en goed is aangesloten aan de slang, uw huiswaterleiding soms geen water of onvoldoende druk geeft, de slang gekneld zit, de filter van de watertoevoerslang verstopt is.

Het vaatwerk wordt niet schoon

Heeft u gecontroleerd of:

de waterkraan wel open staat en goed is aangesloten aan de slang, uw waterleiding soms geen water of onvoldoende druk geeft, de slang gekneld zit, de filter van de watertoevoerslang verstopt is.

Het water loopt niet weg

Heeft u gecontroleerd of:

de afvoerslang soms gekneld zit.

Er zitten kalkvlekken of een witte waas op het vaatwerk

Heeft u gecontroleerd of:

de deksel van het zoutreservoir goed dicht is geschroefd, de dosering van het glansmiddel goed is afgesteld.

Storingssignalen

De machine is voorzien van een veiligheidssysteem dat eventuele storingen opspoort.

De storingen worden aangegeven door het snel knipperen van een van de "G" lampjes.

Als het lampje van het spoelen knippert moet u het programma uitschakelen zoals beschreven in de paragraaf

"Uitschakelen of veranderen van een reeds begonnen programma". Dan controleert u of er water in de waterleiding is en of de waterkraan open is. Stel het programma opnieuw in en als het storingssignaal aanhoudt, bel dan de installateur en beschrijf het soort storingssignaal.

Als een ander lampje snel knippert, dus niet dat van de spoelingen, schakel de machine uit, doe de waterkraan dicht en roep er de installateur bij, met vermelding van welk lampje knipperde.

Mocht de machine ondanks alle controles nog niet werken en de storing blijft bestaan, roept u er dan een bevoegde installateur bij met vermelding van de volgende informatie:

- het soort storing

- de codenummers van het model (Mod.....) en het serienummer (S/N...) aangegeven op het etiket aan de zijkant van de deur.

Raadpleeg nooit onbevoegde installateurs en weiger niet-originele onderdelen.

Het installeren

Het plaatsen

Plaats de machine op de gewenste plek. Hij kan aansluiten aan de keukenkastjes ernaast of aan de muur, met de zijkanten of met de achterkant. Hij is voorzien van watertoevoer- en afvoerslangen die naar links of naar recht gericht kunnen worden, al naar gelang de installatie-behoefte.

Dit model vaatwasser kan onder een aanrecht worden geplaatst en is voorzien van een bijgeleverde montage-kit met instructieblaadje.

Waterpas stellen

Als de machine geplaatst is kunt u indien nodig de hoogte ervan regelen en hem waterpas stellen door aan de stelschroeven te draaien; hij mag in ieder geval niet meer dan 2° hellen. Een goede horizontale positie zorgt voor het goed functioneren van de machine.

Het regelen van de stelschroeven

Plaats de machine in zijn behuizing en regel de hoogte ervan door aan de schroeven te draaien die zich onderaan de machine aan de voorkant bevinden. Draai de schroeven met een schroevendraaier met de klok mee om hem te verhogen en tegen de klok in om hem te verlagen.

Koudwateraansluiting.

Sluit de toevoerbuis aan een koudwaterkraan met schroefdraad van _ gas aan en draai hem stevig vast aan de kraan (zie afbeelding 1).

Als de waterleidingsbuizen nieuw zijn of lange tijd niet gebruikt, dan moet u voordat u de machine aansluit eerst de kraan laten lopen totdat het water helder en zonder vuiltjes is. Anders bestaat het risico dat de watertoevoer verstopt raakt met schade aan de machine.

Warmwateraansluiting

De machine kan worden aangesloten aan de warmwaterkraan (centrale verwarming) als deze niet warmer is dan 60°C.

In dit geval wordt de wastijd met 15 minuten verkort en is het resultaat een beetje minder.

De warmwateraansluiting moet worden uitgevoerd op dezelfde wijze als de koudwateraansluiting.

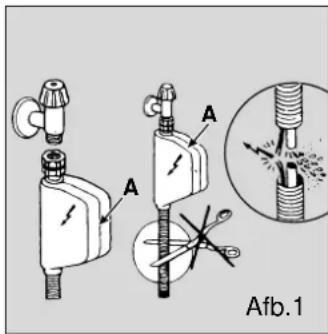

Waterstopsysteem

De vaatwasser is voorzien van een systeem dat de watertoevoer onderbreekt in het geval dat er een storing is in de toevoerslang of een lek binnen in de machine: uw woning wordt zo voor waterschade behoedt.

Als voor een of andere reden de doos (die elektrische onderdelen bevat) schade mocht ondergaan, trek dan meteen de stekker uit het stopcontact. Teneinde het functioneren van het waterstopsysteem (de doos "A" met de toevoerslang) te garanderen mag dit alleen in de positie zoals aangegeven in afb.1

Afb.1

worden aangesloten aan de kraan.

De toevoerslang mag nooit doorgesneden worden aangezien hij onderdelen bevat die onder stroom staan. Als de slang niet lang genoeg is moet hij worden vervangen met een slang van de juiste lengte. U kunt zich tot de vakhandel of de installateur wenden.

Aansluiting afvoerslang

Steek de afvoerbuis in een afvoer met een minimum doorsnede van 4cm, of hang hem over de gootsteen zonder knellingen of scherpe bochten; gebruik de bijgeleverde plastic elleboog (zie afbeelding hiernaast). De open kant moet op een hoogte tussen 40 en

100cm liggen en mag niet onder water liggen.

Belangrijk: de speciale plastic elleboog moet stevig aan de muur worden bevestigd om te vermijden dat de afvoerslang beweegt en het water buiten de afvoer loost.

Elektrische aansluiting

Steek de stekker in een goed geaard stopcontact ( het aarden is een veiligheidsgarantie die door de wet is voorgeschreven) nadat u heeft gecontroleerd of het voltage en de frequentie van uw net kloppen met de gegevens op het typeplaatje aan de binnenkant van de deur; controleer ook eerst het maximum vermogen van uw net en de machine, aangegeven op het typeplaatje. Als de stekker niet in het stopcontact past vervangt u de stekker, zo hoeft u geen adapters of dubbelstekkers te gebruiken, die oververhitting en schroeien kunnen veroorzaken.

Bij eventueel beschadigd raken van de voedingskabel moet u zich voor het vervangen hiervan uitsluitend wenden tot een bevoegde installateur.
