BEDIENUNGSANLEITUNG DI 72 SI (EU) INDESIT

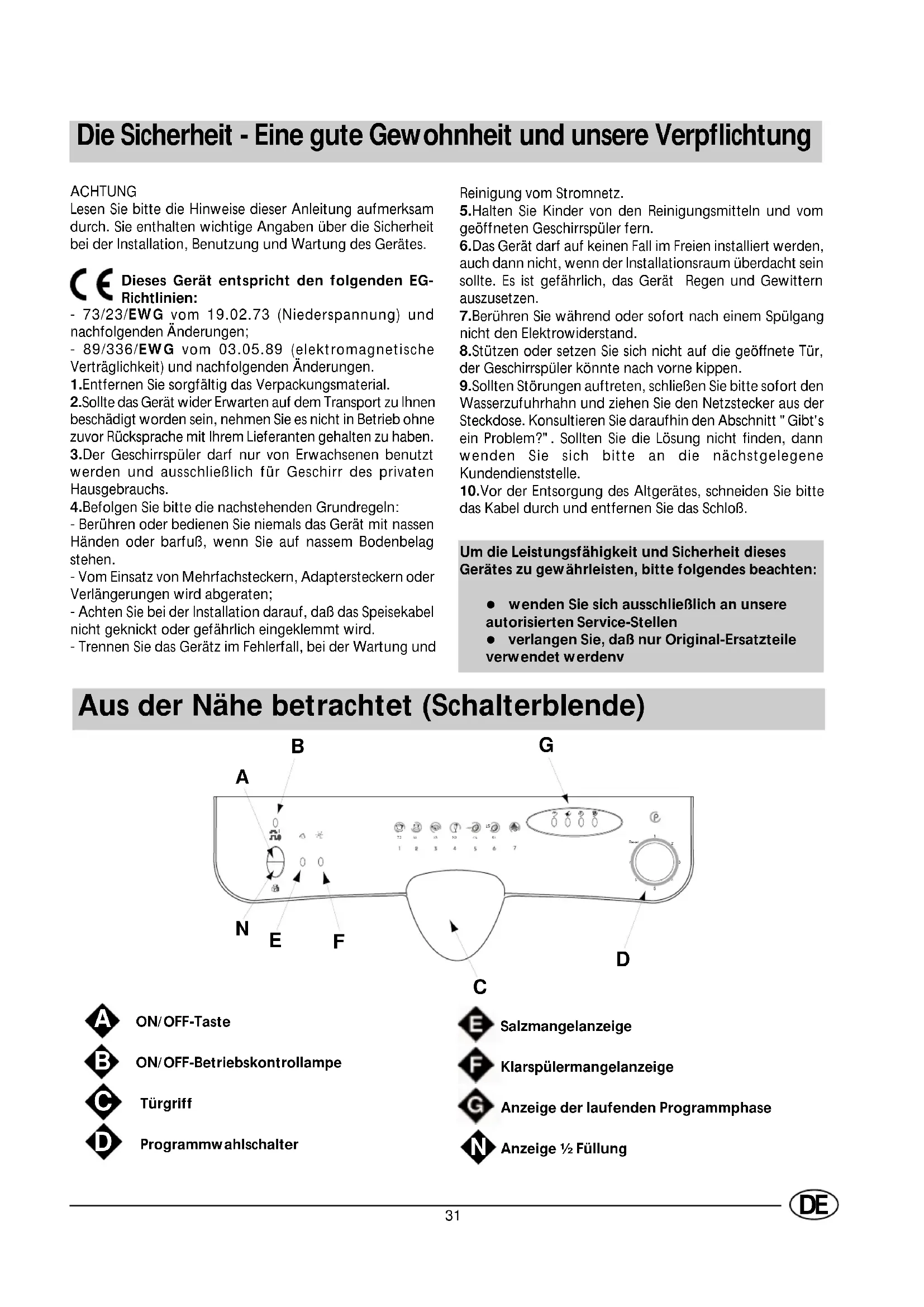

Die Sicherheit - Eine gute Gewohnheit und unsere Verpflichtung ACHTUNGLesen Sie bitte die Hinweise dieser Anleitung aufmerksamdurch. Sie enthalten wichtige Angaben über die Sicherheitbei der Installation, Benutzung und Wartung des Gerätes.Dieses Gerät entspricht den folgenden EG-Richtlinien:- 73/23/EWG vom 19.02.73 (Niederspannung) undnachfolgenden Änderungen;- 89/336/EWG vom 03.05.89 (elektromagnetischeVerträglichkeit) und nachfolgenden Änderungen.1.Entfernen Sie sorgfältig das Verpackungsmaterial.2.Sollte das Gerät wider Erwarten auf dem Transport zu Ihnenbeschädigt worden sein, nehmen Sie es nicht in Betrieb ohnezuvor Rücksprache mit Ihrem Lieferanten gehalten zu haben.3.Der Geschirrspüler darf nur von Erwachsenen benutztwerden und ausschließlich für Geschirr des privatenHausgebrauchs.4.Befolgen Sie bitte die nachstehenden Grundregeln:- Berühren oder bedienen Sie niemals das Gerät mit nassenHänden oder barfuß, wenn Sie auf nassem Bodenbelagstehen.- Vom Einsatz von Mehrfachsteckern, Adaptersteckern oderVerlängerungen wird abgeraten;- Achten Sie bei der Installation darauf, daß das Speisekabelnicht geknickt oder gefährlich eingeklemmt wird.- Trennen Sie das Gerätz im Fehlerfall, bei der Wartung und Aus der Nähe betrachtet (Schalterblende) Reinigung vom Stromnetz.5.Halten Sie Kinder von den Reinigungsmitteln und vomgeöffneten Geschirrspüler fern.6.Das Gerät darf auf keinen Fall im Freien installiert werden,auch dann nicht, wenn der Installationsraum überdacht seinsollte. Es ist gefährlich, das Gerät Regen und Gewitternauszusetzen.7.Berühren Sie während oder sofort nach einem Spülgangnicht den Elektrowiderstand.8.Stützen oder setzen Sie sich nicht auf die geöffnete Tür,der Geschirrspüler könnte nach vorne kippen.9.Sollten Störungen auftreten, schließen Sie bitte sofort denWasserzufuhrhahn und ziehen Sie den Netzstecker aus derSteckdose. Konsultieren Sie daraufhin den Abschnitt "Gibt'sein Problem?". Sollten Sie die Lösung nicht finden, dannwenden Sie sich bitte an die nächstgelegeneKundendienststelle.10.Vor der Entsorgung des Altgerätes, schneiden Sie bittedas Kabel durch und entfernen Sie das Schloß. ON/OFF-Taste ON/OFF-Betriebskontrollampe Türgriff ProgrammwahlschalterUm die Leistungsfähigkeit und Sicherheit diesesGerätes zu gewährleisten, bitte folgendes beachten:l wenden Sie sich ausschließlich an unsereautorisierten Service-Stellenl verlangen Sie, daß nur Original-Ersatzteileverwendet werdenvReset

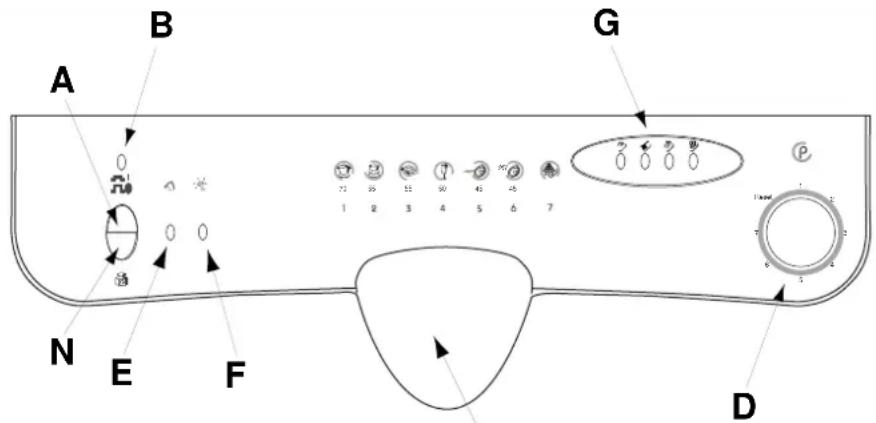

SalzmangelanzeigeKlarspülermangelanzeigeAnzeige der laufenden Programmphase Anzeige ½ Füllung32

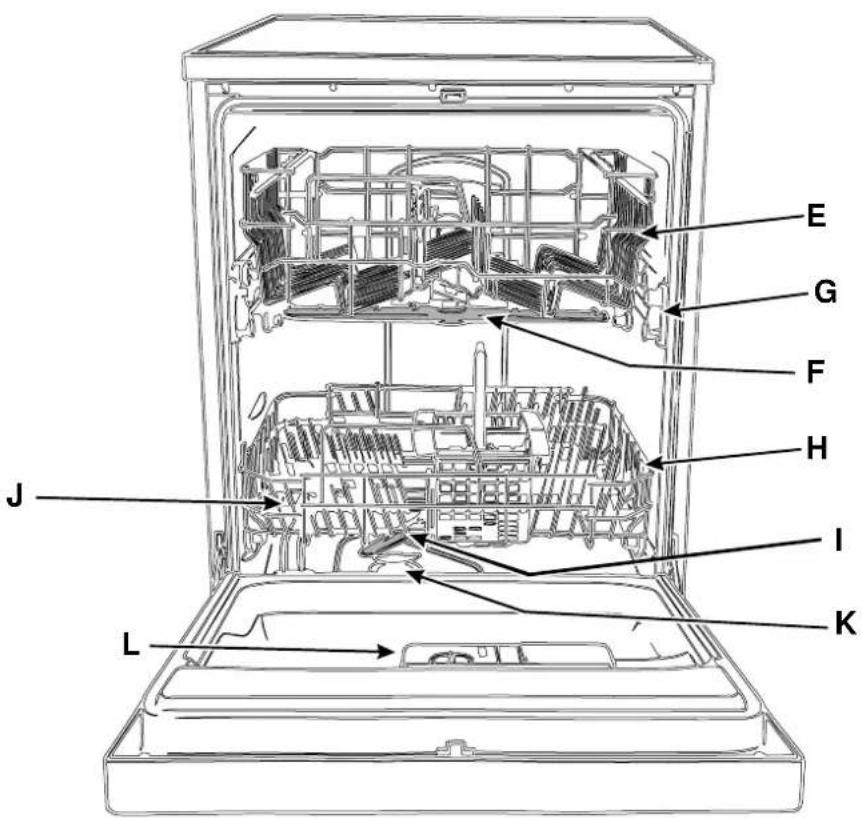

Aus der Nähe betrachtet (Innenraum) Oberkorb Oberer Sprüharm Höhenverstellung des Korbes Unterkorb Unterer Sprüharm Salzbehälterdeckel Filtereinsatz Reiniger- und Klarspülbehälter Technische daten Breite cm. 60 Tiefe cm. 60 Höhe cm. 85 Fassungsvermögen 12 maßgedecke Anschluß-Wasserdruck 20 KPa÷ 1MPa (0,2 ÷10 bar) Betriebsspannung Siehe Typenschild Leistung Siehe Typenschild Sicherung Siehe Typenschild

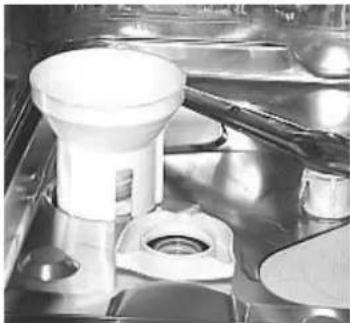

Salz.... Salz Der Gehalt an Salzen im Wasser variiert je nach Ortschaft. Je höher der Salzgehalt, desto höher die Wasserhärte. Würde hartes Wasser in den Geschirrspüler eingelassen, käme es zu Verkrustungen auf dem Geschirr. Dank des Entkalkers, in den Geschirrspüler-Spezialsalz eingefüllt werden muß, wird das Wasser vom Kalk befreit. Einfüllen von Salz in den Entkalker Verwenden Sie bitte nur Spezialsalz für Geschirrspüler. Der Salzbehälter befindet sich unter dem Unterkorb und wird wie folgt gefüllt:

herausnehmen und den Stöpsel des Behälters abschrauben.

2. Wird der Salzbehälter

zum ersten Mal gefüllt, muß er zuerst mit Wasser gefüllt werden.

3. Unter Verwendung des

Trichters ca. 2 kg Salz einfüllen. Es ist normal, daß hierbei etwas Wasser austritt.

4. Den Stöpsel sorgfältig wieder aufschrauben.

Der Salzbehälter muß neu aufgefüllt werden, sobald die auf der Schalterblende befindliche Nachfüllanzeige aufleuchtet. Achtung: Um Rostbildung zu verhindern empfiehlt es sich, das Salz vor Beginn eines vollständigen Spülprogramms einzufüllen. Einstellen des Salzverbrauchs Der Geschirrspüler ist für das Einstellen des Salzverbrauchs je nach Härtebereich des Wassers vorbereitet, so daß der Salzverbrauch auf ein notwendiges Minimum optimiert und individuell gestaltet werden kann. Auskunft über den Härtegrad des Wasser in Ihrem Wohngebiet erhalten Sie jederzeit bei Ihren Stadtwerken. Zum Einstellen befolgen Sie bitte die folgenden Anleitungen:

1) Schrauben Sie den Stöpsel des Salzvorratbehälters ab.

2) Auf dem Rand des Behälters befindet sich ein Pfeil (siehe

nebenstehende Abbildung), Wenn nötig, drehen Sie den Pfeil vom Zeichen "_“ entgegen den Uhrzeigersinn auf das Zeichen "+“ je nach der Härte des zugeführten Wassers. Wir empfehlen, das Einstellen nach dem folgenden Schema Wasserhärte °fH °dH mmol/lPosition- wähl erSalzverbra-uch(gram-m/spülgan- Reichweite(Spulgange-/2kg)0 ¸ 10 0 ¸ 17 0 ¸ 1,7 / 0 /10¸ 25 18 ¸ 44 1,8 ¸ 4,4 20 6025 ¸ 50 45 ¸ 89 4,5 ¸ 8,9 MED 40 40> 50 > 89 > 8,9

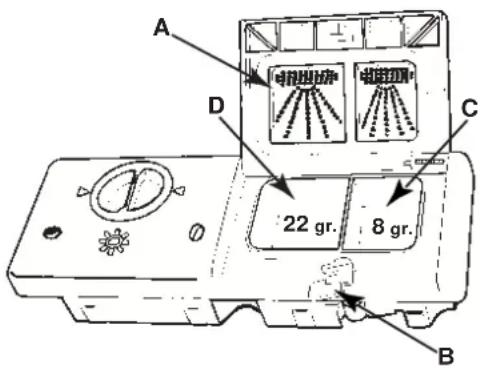

vorzunehmen: Reiniger Der Einsatz spezifischer Reiniger für Geschirrspüler garantiert bessere Reinigungsergebnisse. Füllen Sie den Reiniger vor Beginn des Spülgangs gemäß den Anweisungen des Abschnitts "Programm-Tabelle" ein. Der Reinigerbehälter befindet sich im Innern der Tür. Einfüllen des Reinigers Drücken Sie die Taste "B”, um den Deckel “A" zu öffnen. Füllen Sie beide Kammern "C ", "D" bis zum Rand mit Spülmittel. Schließen Sie daraufhin den Deckel, bis er einrastet. Sie finden auch Geschirrspülmittel in Tablettenform im Handel. Falls Sie solche Tabs benützen, geben Sie eine davon in die Dosierkammer "D" und schließen Sie daraufhin die Klappe. Wenn Sie flüssiges oder pulverförmiges Spülmittel verwen- den, dann können Sie vor dem Schließen des Deckels „A" auch die beiden mitgelieferten Zusatzdeckel an den dafür vorgesehenen Stellen am Deckel einsetzen. Ihr Geschirr wird dadurch noch sauberer. Achtung: Um das Einrasten des Deckels zu erleichtern säubern Sie bitte die Kammerkanten vor dem Verschließen von eventuellen Reinigerresten. Reiniger- und Klarspüler .... Klarspüler Die Verwendung des Klarspülers fördert das Trocknen und verleiht Ihrem Geschirr strahlenden Glanz. Der Klarspülerbehälter befindet sich im Türinnern und muß nach ungefähr je 80 Spülgängen neu aufgefüllt werden; (bei den mit einer Nachfüllanzeige bestückten Modellen wird der Klarspüler eingefüllt, wenn die entsprechende Kontrolleuchte aufleuchtet). Einfüllen des Klarspülers Drehen Sie den Deckel "C" des Klarspülerbehälters nach links ab; achten Sie bei Einfüllen darauf, daß kein Klarspüler überläuft. Der Klarspüler kann durch Regulieren (mittels eines Schraubenziehers) des unter dem Deckel "C" befindlichen Reglers "F" dosiert werden. Es sind 6 verschiedene Einstellungen möglich, normalerweise ist er auf Pos. 4 voreingestellt. Wichtig: Eine geeignete Klarspüler-Dosierung ermöglicht ein optimales Trocknen. Sollten auf dem gespülten Geschirr Wassertropfen oder - flecken hinterbleiben, muß der Dosierer auf höhere Zahlenwerte gedreht werden. Sollten auf dem gespülten Geschirr weiße Streifen hinterbleiben, muß der Dosierer auf niedrigere Zahlenwerte gedreht werden

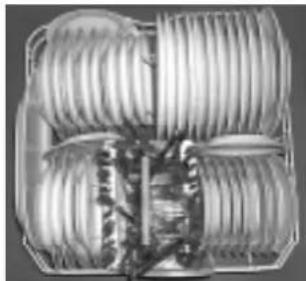

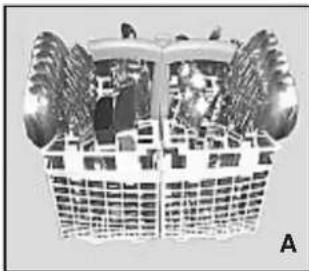

Entfernen Sie die gröbsten Speisereste, bevor Sie das Geschirr in die Körbe einsortieren, damit die Filter nicht verstopfen, was die Reinigungskraft herabsetzen würde. Stark verschmutzte Töpfe und Pfannen mit angetrockneten Speiseresten sollten vorher eingeweicht werden. Sie vermeiden hierdurch, Spülgänge wiederholen zu müssen. Ziehen Sie die Körbe ganz heraus, Sie erleichtern sich hierdurch das Einsortieren des Geschirrs. Was gehört in den Unterkorb Sortieren Sie in den Unterkorb Geschirr wie: Töpfe, Deckel, flache und tiefe Teller, wie auf den Abbildungen veranschaulicht. Servierteller und große Deckel sollten ganz seitlich einsortiert werden, und zwar so, daß der obere Sprüharm unbehindert drehen kann. - Töpfe, Salatschüsseln usw. müssen immer umgedreht, d.h. mit dem Boden nach oben einsortiert werden; - sehr hohes Geschirr sollte schräg einsortiert werden, damit das Wasser besser ablaufen kann; - Einige Teile des Unterkorbs können heruntergeklappt werden (siehe Abbildung B). Sie erhalten so Platz für noch mehr Geschirr, auch größere Töpfe und Pfannen können so leichter einsortiert werden. -Der Besteckkorb kann zweigeteilt werden (Sie Abbildung A): Wenn Sie nur wenig Besteck zu spülen haben, können Sie nur den halben Besteckkorb verwenden. Auf diese Weise haben Sie mehr Platz für Töpfe oder Sie können die andere Hälfte auch in den oberen Geschirrkorb geben. Der Besteckkorb verfügt über zwei abnehmbare Gitterteile: Ordnen Sie das Besteck Stück für Stück mit den Griffen nach unten gerichtet in die Öffnungen ein. Ordnen Sie das Besteck so ein, dass sich die einzelnen Teile nicht berühren. Was gehört in den Oberkorb Sortieren Sie in den Oberkorb das empfindliche und zarte Geschirr wie Gläser, Tee- und Kaffeetassen, Untertassen, jedoch auch Teller, flache Schüsseln, leicht verschmutzte flache Töpfe und Pfannen. - Sortieren Sie zartes bzw. leichtes Geschirr so ein, daß es durch den Wasserstrahl nicht umgeworfen wird. Versetzen des Oberkorbs Der Oberkorb ist höhenverstellbar, und kann demnach höher oder tiefer eingesetzt werden. Öffnen Sie hierzu die Sperrflügel der Laufschiene und ziehen Sie den Oberkorb heraus. Setzen Sie diesen nun mit den hinteren Rollen entweder höher oder tiefer ein, schieben ihn nun ganz ein, bis sich auch die vorderen Rollen auf der gewünschten Höhe der Laufschiene befinden. Sperrflügel nun wieder schließen. (Abb. F). Einsortieren des Geschirrs Einsortieren des täglichen Abwaschs

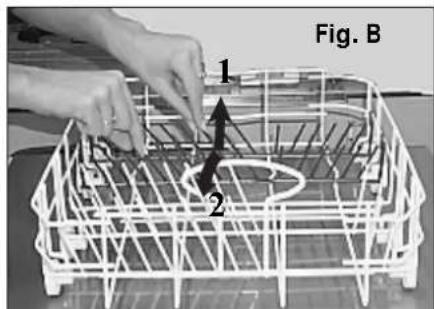

Fig.F 12 Maßgedecke OberkorbUnterkorb Unterkorb Oberkorb Fig. B

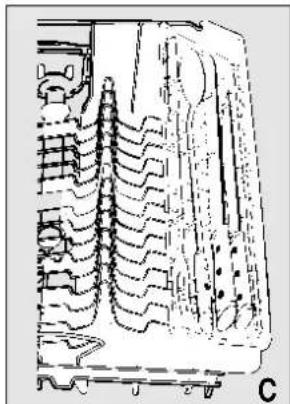

Der Oberkorb verfügt über eine aufklappbare Ablage für Messer. Ordnen Sie lange und spitze Messer sowie langes Koch- und Servierbesteck in die entsprechenden Halterungen ein (siehe Abbildung C). Die Ablage kann gegebenenfalls auch für kleine Schalen, Espressotassen und anderes Kleingeschirr verwendet werden. Wird sie nicht gebraucht, kann sie ganz einfach aus dem Korb herausgezogen, oder hochgeklappt werden, um so Platz für Kelchgläser, hohe Gläser oder Tassen zu schaffen. C36

Inbetriebnahme des Gerätes Einstellen eines Spülprogramms Nach Abschluß der in den vorigen Paragraphen beschrieben Arbeitsschritte, und der Kontrolle, daß der Wasserhahn auch vollständig aufgedreht wurde, drücken Sie die auf der Schalterblende befindliche ON/OFF-Taste "A", die Kontrollampe "B" leuchtet auf. Das Gerät ist nun elektrisch eingeschaltet und kann programmiert werden. Wahl und Start des Spülprogramms Drehen Sie den Programmwählerknopf "D" im Uhrzeigersinn, bis die auf dem Knopf befindliche Bezugskerbe mit dem Symbol des gewünschten Programms übereinstimmt. (Ziehen Sie zur Programmwahl, besonders bei erstmaligem Gebrauch des Gerätes, die Programmtabelle dieses Handbuchs zu Rate). Nach einigen Sekunden leuchtet die dem Programm entsprechende Anzeigeleuchte "G" auf, als Zeichen dafür, dass das Spülprogramm läuft und somit nicht mehr geändert werden sollte. Ziehen Sie gegebenenfalls den Abschnitt "Löschen oder Ändern eines laufenden Programms" zu Rate. Programmphasen-Anzeigeleuchten Der Geschirrspüler ist mit 4 Anzeigeleuchten "G" ausgestattet; diese leuchten der Reihe nach auf, und zeigen an, an welcher Programmphase sich das Gerät jeweils befindet. Sie entsprechen, von links nach rechts, folgenden Programmphasen: Vorspülen, Spülen, Klarspülen, Trocknen Programmänderungstasten Löschen oder Ändern eines laufenden Programms Anmerkung: Ein bereits laufendes Spülprogramm kann nur dann geändert werden, wenn es nur kurz vorher in Gang gesetzt wurde. Zur Änderung eines laufenden Programms drehen Sie den Drehknopf "D" gegen den Uhrzeigersinn bis auf Position RESET. Nach etwa 4 Sekunden erlischt die der gerade durchlaufenden Programmphase entsprechende Anzeigeleuchte "G"; sämtliche Einstellungen wurden gelöscht. Stellen Sie nun gemäß den Anleitungen des Abschnitts "Wahl und Start des Spülprogramms" das neue Programm ein. Wenn Sie nachträglich noch etwas einsortieren möchten Der Spülgang kann durch Drücken der ON/OFF-Taste unterbrochen werden; füllen Sie daraufhin das noch einzusortierende Geschirr ein. Nach erneutem Einschalten des Geschirrspülers läuft der Spülgang an der Stelle weiter, an der er unterbrochen wurde. Ende eines Spülprogramms... Das Ende des Programms wird durch Blinken der der Trockungsphase entsprechenden Anzeigeleuchte "G" angezeigt. Bringen Sie nun den Wähler wieder auf RESET, schalten Sie das Gerät durch Drücken der ON/OFF-Taste aus, drehen Sie den Wasserhahn ab und öffnen Sie die Geschirrspülertür. Warten Sie einige Minuten, bevor Sie das Geschirr ausräumen, auf diese Weise vermeiden Sie, das heiße Geschirr zu handhaben und außerdem trocknet es besser. Taste "1/2 Füllung" Schalten Sie diese Taste (siehe "Aus der Nähe betrachtet (Schalterblende)" Buchstabe "N") ein, wenn Ihr Gerät nur halbbeladen ist, denn es wird nur der Oberkorb gereinigt. Sie sparen hierdurch Wasser und Energie. Die Taste kann bei allen in der Programmtabelle aufgeführten Spülgänge hinzugeschaltet werden.37

6SOSURJUDPP +LQZ H LVH ]XU

3URJUDPPZDKO %H VFKUHLEXQJGHV 6SOJDQJV Geschirrspülmittel-Vorspülgang +HauptspülgangKlarspüler

1) Intensiv-Programm

Stark verschmutztes Geschirr, Töpfe und Pfannen (nicht geeignet für empfindliches Geschirr). Warmes Vorspülen (45°C)Verlängerter Spülgang bei 70°C2 Kaltwasser-KlarspülgängeHeißes Klarspülen bei 70°CTrocknen

2) Täglicher Abwasch

Normal verschmutztes Geschirr und Töpfe. Normaler täglicher Abwasch 2 Kaltwasser-VorspülgängeVerlängerter Spülgang bei 55°CHeißes Klarspülen bei 70°CTrocknen

Normal verschmutztes Geschirr und Töpfe ohne angetrocknete Speisereste Kaltes VorspülenVerlängerter Hauptspülgang bei 55°CHeißes Klarspülen bei 70°CTrocknen

für Gläser Kurzes Sparprogramm für temperaturempfindliches, sofort nach dem Gebrauch zu reinigendes Geschirr Hauptspülgang bei 50°CLauwarmes KlarspülenHeißes Klarspülen bei 70°CTrocknen

5)Kurzspülprogramm Trocknen Kurzes Sparprogramm für nur leicht verschmutztes, sofort nach Gebrauch gespültes Geschirr Kurzer Spülgang bei 45°CHeißes Klarspülen bei 70°CTrocknen

Kurzes Sparprogramm für nur leicht verschmutztes, sofort nach Gebrauch gespültes Geschirr Kein Trocknen Kurzer Spülgang bei 45°CKaltes Klarspülen

Abspülen des Geschirrs, das erst später gespült werden soll Kalter Kurzspülgang, um einAntrocknen der Speisereste zuvermeiden38

Tips zum Sparen - Schalten Sie den Geschirrspüler erst ein, wenn er voll beladen ist. Sie sparen hierdurch wertvolle Energie. Schalten Sie evtl. das Einweichprogram ein, um Geruchsbildung oder ein Antrocknen der Speisereste zu vermeiden. - Wählen Sie das geeignete Programm: Die Wahl des Programms hängt von der Art des Geschirrs und dessen Verschmutzungsgrad ab. - Dosieren Sie die richtige Reinigermenge: Durch Einfüllen einer zu hohen Reinigermenge wird Ihr Geschirr nicht sauberer, Sie belasten hierdurch nur die Umwelt. - Es ist nicht nötig, das Geschirr vor dem Einsortieren abzuspülen. So halte ich das Gerät in Topform Nach jedem Spülgang Drehen Sie nach jedem Spülgang den Wasserhahn ab und lassen Sie die Tür Ihres Geschirrspülers etwas vorstehen, um die Bildung von Feuchtigkeit oder schlechten Gerüchen im Geräteinnern zu vermeiden. Netzstecker aus der Steckdose ziehen Ziehen Sie vor jeder Reinigung bzw. Pflege den Netzstecker aus der Steckdose. Keine Lösungs- oder Scheuermittel verwenden Reinigen Sie die äußeren Gehäuseteile des Gerätes weder mit Lösungs- noch mit Scheuermitteln, sondern mit einer lauwarmen, milden Seifenlauge. Eventuelle Flecken auf den inneren Gehäuseteilen sind mit einem mit Wasser und etwas Essig angefeuchteten Tuch, oder mit einem Spezialreiniger für Geschirrspüler zu entfernen. Vor den Ferien Bei längerer Abwesenheit, z.B. vor Ihren Ferien, empfehlen wir, einen Spülgang bei leerem Gerät durchlaufen zu lassen; den Netzstecker aus der Steckdose zu ziehen und den Wasserhahn abzudrehen. Lassen Sie die Gerätetür etwas vorstehen. Sie schonen hierdurch nicht nur die Dichtungen, sondern vermeiden die Bildung schlechter Gerüche. Bei einem Umzug Bei einem Umzug sollte das Gerät möglichst vertikal transportiert werden, im Notfall ist es schräg nach hinten zu halten. Dichtungen Zu den verantwortlichen Faktoren für die Bildung schlechter Gerüche im Innern des Geschirrspülers gehören zurückbleibende Speisereste in den Dichtungen. Letztere sollten demnach regelmäßig mit einem feuchten Schwamm gereinigt werden.39

Reinigung und Pflege Filter Um optimale Spülergebnisse zu gewährleisten, sind die Filter regelmäßig zu reinigen. Die Spüllauge wird dank der Filter von Speiseresten befreit, das Wasser wird gereinigt wieder in Umlauf gebracht. Aus diesem Grunde sollten die im Filtereinsatz und im halbrunden Filter "A" zurückgehaltenen groben Speisereste nach jedem Spülprogramm unter fließendem Wasser gereinigt werden; ziehen Sie den Filtereinsatz am Griff nach oben heraus. Mindestens einmal wöchtenlich sind sämtliche Filter, d.h. auch der halbrunde Filter "A" und der Mikrofilter "B" gründlich zu reinigen. Reinigen Sie letztere mit Hilfe eines Bürstchens. Setzen Sie nun die zwei Teile gemäß untenstehender Abbildungen wieder zusammen und setzen Sie daraufhin die gesamte Filtergruppe durch leichtes Andrücken wieder in den Geschirrspüler ein. Der Geschirrspüler darf nicht ohne Filter eingesetzt werden. Das unsachgemäße Einsetzen der Filter kann das Reinigungsergebnis beeinträchtigen oder das Gerät beschädigen. Reinigung der Sprüharme Die Löcher bzw. Schlitze der Sprüharme könnten durch Speisereste verstopft werden, kontrollieren und reinigen Sie auch diese regelmäßig (siehe Abschnitt “Aus der Nähe betrachtet” (Innenteile) Buchstabe F - I).

Gibt's ein Problem? Bevor Sie bei einer eventuellen Störung oder schlechten Betriebsweise des Gerätes den Kundendienst anfordern, kontrollieren Sie bitte, ob Sie bei Einschalten des Gerätes auch nichts vergessen haben. Der Geschirrspüler startet nicht Bitte kontrollieren Sie, ob: der Netzstecker korrekt in die Steckdose eingesteckt wurde; kein Stromausfall besteht; die Tür richtig geschlossen wurde; die ON/OFF-Taste auf "ON" steht; der Wasserhahn auf ist. Der Geschirrspüler lädt kein Wasser Bitte kontrollieren Sie, ob: der Wasserhahn aufgedreht und korrekt am Schlauch angeschlossen wurde; die Wasserzufuhr unterbrochen bzw. der Druck zu niedrig ist; der Schlauch eingeklemmt ist; der Zufuhrschlauch-Filter verstopft ist. Das Geschirr ist nicht sauber Bitte kontrollieren Sie, ob: der Wasserhahn aufgedreht und korrekt am Schlauch angeschlossen wurde; die Wasserzufuhr unterbrochen wurde bzw. der Druck zu niedrig ist; der Schlauch eingeklemmt ist; der Zufuhrschlauch-Filter verstopft ist. Das Wasser läuft nicht ab Bitte kontrollieren Sie, ob: der Ablaufschlauch eingeklemmt ist. Das Geschirr ist unklar bzw. weist Kalkreste auf Bitte kontrollieren Sie, ob: der Stöpsel des Salzbehälters richtig geschlosssen wurde, der Dosierer des Klarspülers korrekt reguliert wurde. Fehleranzeige Ihr Geschirrspüler verfügt über ein Sicherheitssystem, das imstande ist, etwaige Funktionsunregelmäßigkeiten zu ermitteln. Solche Anomalien werden durch kurz aufeinander folgendes Blinken einer der Anzeigeleuchten "G" angezeigt. Sollte jedoch die Anzeigeleuchte 'Klarspülen' aufleuchten, und nur dann, dann muß das Programm gelöscht werden. Befolgen Sie hierzu die Anleitungen des Abschnitts "Löschen und Ändern eines laufenden Programms". Vergewissern Sie sich daraufhin, dass die Wasserzufuhr nicht unterbrochen, bzw. der Wasserhahn nicht abgedreht ist. Stellen Sie das Programm erneut ein. Sollte sich dieselbe Fehlermeldung wiederholen, dann fordern Sie den Einsatz des Kundendienstes an und geben Sie hierbei an, um welche Fehleranzeige es sich handelt. Bei raschem Blinken einer der anderen Anzeigeleuchten schalten Sie das Gerät bitte aus und fordern Sie den Einsatz des Kundendienstes an; geben Sie gleichzeitig an, welche der Anzeigeleuchten blinkt. Sollte Ihr Geschirrspüler trotz aller Kontrollen nicht funktionieren, oder sollten Sie den Fehler nicht beheben können, dann fordern Sie bitte, unter Angabe nachfolgender Daten, den nächstgelegenen, autorisierten Kundendienst an: - Art der Störung - Kennnummer des Modells (Mod. ...) Seriennummer (S/N ....), ersichtlich auf dem seitlich an der Gegentür angebrachten Typenschild. Lassen Sie die Fehler niemals durch nicht autorisiertes Personal beheben und verweigern Sie die Installation von Ersatzteilen, wenn es sich nicht um Originalteile handelt.40

Installation Aufstellen Stellen Sie das Gerät an der gewünschten Stelle auf. Das Gerät kann mit den Seitenteilen, oder mit der Rückseite an angrenzende Möbelteile oder an die Wand angelehnt werden. Der Geschirrspüler ist mit Zufuhr- und Ablaufschläuchen bestückt, die, je nach den Installationsgegebenheiten, sowohl nach rechts als auch nach links geleitet werden können. Dieses Geschirrspülermodell kann unter einer durchgehenden Arbeitsplatte eingebaut werden, zu diesem Zweck wird hierzu ein Montagesatz nebst entsprechender Anleitungen mitgeliefert. Nivellieren Richten Sie das Gerät mittels der Stellfüße eben waagerecht aus, verstellen Sie durch Anziehen oder Lösen der Stellfüße evtl. die Höhe des Gerätes, das Gerät darf auf keinen Fall eine Neigung von mehr als 2° aufweisen. Eine korrekte Nivellierung gewährleistet eine korrekte Betriebsweise des Gerätes. Anschluß an die Kaltwasserleitung Schließen Sie den Zufuhrschlauch mittels einer 3/4 gas- Gewindeverbindung an die Kaltwasserleitung an und achten Sie darauf, daß er fest am Wasserhahn angedreht wird (siehe Abbildung 1). Sollte es sich um neue Leitungen handeln, oder um Leitungen, die für längere Zeit nicht benutzt wurden, dann lassen Sie das Wasser so lange laufen, bis es ganz klar ist, eventuelle Schmutzreste könnten zu Verstopfungen der Zufuhrleitung führen, und zu Schäden am Gerät. Anschluß an die Warmwasserleitung Das Gerät kann auch an die Warmwasserleitung (Heizanlagen), die eine Temperatur von 60° C nicht überschreitet, angeschlossen werden. In einem solchen Fall wird das Spülprogramm um ca. 15 Minuten verkürzt und die Reinigungswirkung etwas verringert. Der Anschluß an die Warmwasserleitung erfolgt auf dieselbe Weise wie der an die Kaltwasserleitung. Überschwemmungsschutz Der Geschirrspüler ist mit einem System aussgestattet, dank dessen bei einem eventuellen Schaden am Wasserzulaufschlauch oder bei Leckstellen im Innern des Gerätes sofort die Wasserzufuhr unterbrochen wird, wodurch Schäden an Ihrer Wohnung vermieden werden. Sollte das Gehäuse (das stromführende Teile enthält) aus irgendwelchen Gründen beschädigt werden, ist der Netzstecker sofort aus der Steckdose zu ziehen. Um eine ordnungsgemäße Funktionsweise des Überschwemmungsschutzes zu garantieren, muß das Gehäuse "A" mit dem Wasserzulaufschlauch ausschließlich in der Stellung wie in

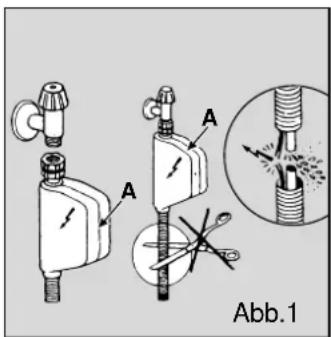

Abb.1 veranschaulicht, angeschlossen werden. Der Zulaufschlauch darf auf keinen Fall durchgeschnitten werden, da er stromführende Teile enthält. Sollte sich der Schlauch für eine korrekten Anschluß als nicht lang genug erweisen, dann muß mit einem der passenden Länge ausgetauscht werden. Der Schlauch ist bei einem Fachhändler oder bei Ihrer Kundendienststelle anzufordern. Anschluß an das Ablaufrohr Stecken Sie den Ablaufschlauch in eine Ablaufleitung mit einem Durchmesser von mindestens 4 cm, oder legen Sie ihn in das Spülbecken; verwenden Sie die mitgelieferte Spezial- Krümmung aus Plastik (siehe nebenstehende Abbildung), um Drosselstellen oder zu enge Krümmungen zu vermeiden. Das Schlauchende muß in einer Höhe, die zwischen 40 und 100 cm liegt, auslaufen und darf nicht im Wasser eingetaucht sein. Achtung: Die Spezialkrümmung aus Plastik muß fest an der Mauer befestigt werden, um zu vermeiden, daß der Ablaufschlauch abrutscht, und so das Wasser außerhalb des Ablaufrohres abläuft. Elektroanschluß Stecken Sie den Netzstecker in eine mit einer leistungsfähigen Erdung versehene Steckdose (die Gewährleistung der Sicherheit durch eine Erdung der Anlage ist gesetzlich vorgeschrieben), nachdem Sie sich vergewissert haben, daß die Spannungs- und Frequenzwerte der Netzleitung mit den auf dem Typenschild (befindlich auf der Gegentür aus Inox) angegebenen Werten übereinstimmt, und daß die Leistung der Elektroanlage, an die das Gerät angeschlossen wird, der auf dem Typenschild angegebenen Strom-Bedarfsspitze des Gerätes entspricht. Sollte sich die Steckdose, an die das Gerät angeschlossen werden soll, für den an dem Gerät befindlichen Netzstecker nicht eignen, sollte letzterer mit einem geeigneten ersetzt werden, anstatt auf Adapstersteckern oder Abzweigungen überzugreifen, die durchbrennen oder sich überhitzen könnten. Wir verweisen darauf, dass ein beschädigtes Elektrokabel nur durch Fachpersonal ausgewechselt werden darf. Wenden Sie sich hierzu demnach ausschließlich an eine autorisierte Kundendienststelle.
