MODE D'EMPLOI DI 72 SI (EU) INDESIT

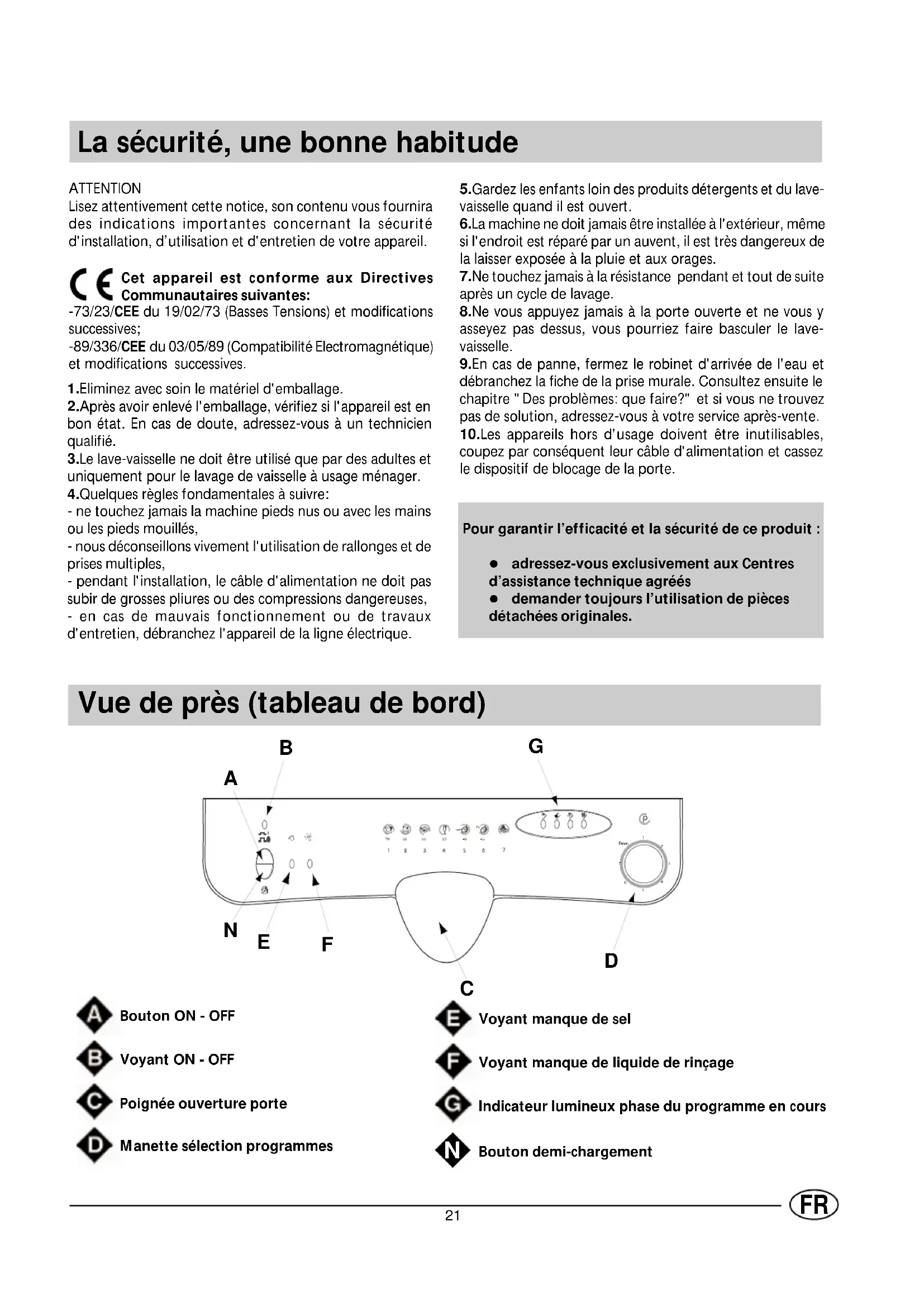

La sécurité, une bonne habitude ATTENTION Lisez attentivement cette notice, son contenu vous fournira des indications importantes concernant la sécurité d'installation, d’utilisation et d'entretien de votre appareil. Cet appareil est conforme aux Directives Communautaires suivantes: -73/23/CEE du 19/02/73 (Basses Tensions) et modifications successives; -89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives. 1.Eliminez avec soin le matériel d'emballage. 2.Après avoir enlevé l'emballage, vérifiez si l'appareil est en bon état. En cas de doute, adressez-vous à un technicien qualifié. 3.Le lave-vaisselle ne doit être utilisé que par des adultes et uniquement pour le lavage de vaisselle à usage ménager. 4.Quelques règles fondamentales à suivre: - ne touchez jamais la machine pieds nus ou avec les mains ou les pieds mouillés, - nous déconseillons vivement l'utilisation de rallonges et de prises multiples, - pendant l'installation, le câble d'alimentation ne doit pas subir de grosses pliures ou des compressions dangereuses, - en cas de mauvais fonctionnement ou de travaux d'entretien, débranchez l'appareil de la ligne électrique. Vue de près (tableau de bord) 5.Gardez les enfants loin des produits détergents et du lave- vaisselle quand il est ouvert. 6.La machine ne doit jamais être installée à l'extérieur, même si l'endroit est réparé par un auvent, il est très dangereux de la laisser exposée à la pluie et aux orages. 7.Ne touchez jamais à la résistance pendant et tout de suite après un cycle de lavage. 8.Ne vous appuyez jamais à la porte ouverte et ne vous y asseyez pas dessus, vous pourriez faire basculer le lave- vaisselle. 9.En cas de panne, fermez le robinet d'arrivée de l'eau et débranchez la fiche de la prise murale. Consultez ensuite le chapitre "Des problèmes: que faire?" et si vous ne trouvez pas de solution, adressez-vous à votre service après-vente. 10.Les appareils hors d'usage doivent être inutilisables, coupez par conséquent leur câble d'alimentation et cassez le dispositif de blocage de la porte. Bouton ON - OFF Voyant ON - OFF Poignée ouverture porte Manette sélection programmes Pour garantir l’efficacité et la sécurité de ce produit : l adressez-vous exclusivement aux Centres d’assistance technique agréés l demander toujours l’utilisation de pièces détachées originales. Voyant manque de sel Voyant manque de liquide de rinçage Indicateur lumineux phase du programme en cours

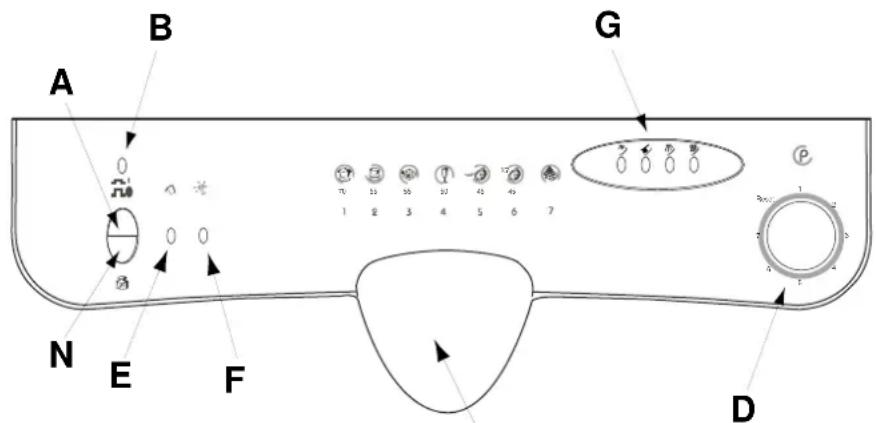

Bouton demi-chargement Reset

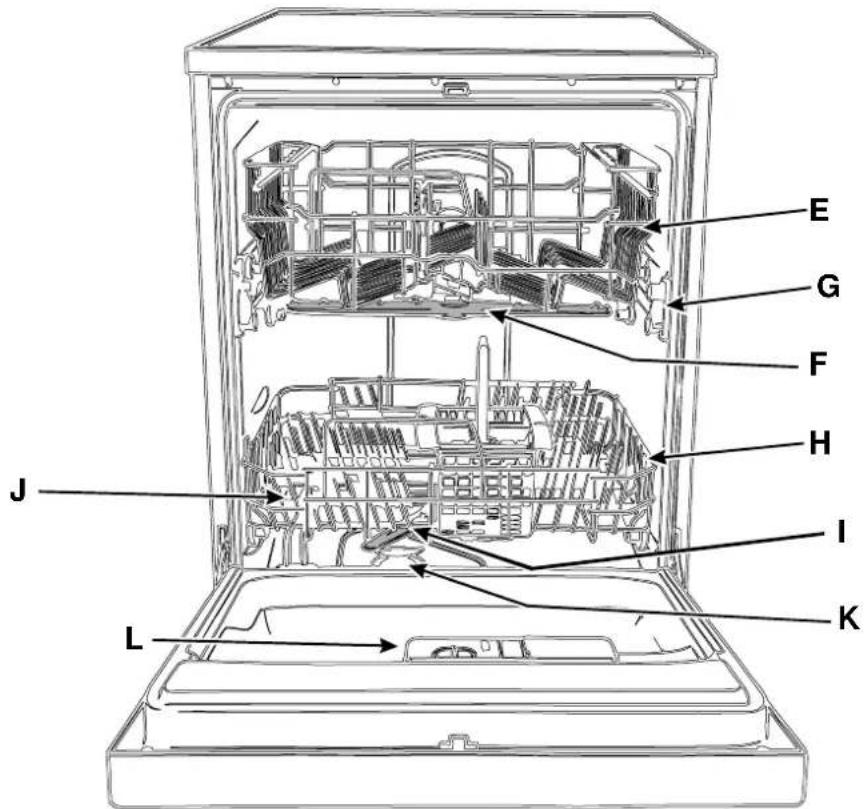

Vue de près (Intérieur) Panier supérieur Gicleur supérieur Réglage hauteur panier Panier inférieur Gicleur inférieur Bouchon distributeur sel Filtre lavage Distributeur produits lavage et rinçage Caractéristiques thecniques Largeur cm. 60 Profondeur cm. 60 Hauteur cm. 85 Capacité 12 couverts standard Pression eau alimentation 20 KPa÷ 1MPa (0,2 ÷10 bar) Tension d'alimentation Voir plaquette caractéristiques Puissance totale absorbée Voir plaquette caractéristiques Fusible Voir plaquette caractéristiques

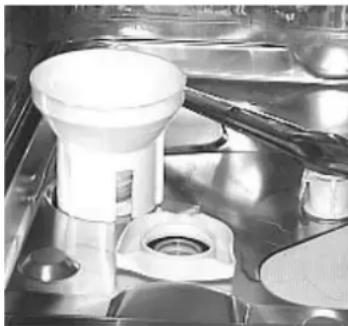

Sel Le sel La quantité de sel dans l'eau varie en fonction du lieu. Plus le contenu en sels est élevé plus l'eau est dure. Si de l'eau dure entrait dans le lave-vaisselle, les sels formeraient des incrustations sur les couverts. Un adoucisseur qui utilise du sel spécial lave-vaisselle permet d'éliminer le calcaire présent dans l'eau. Introduction du sel dans l'adoucisseur Utilisez toujours du sel spécial pour lave-vaisselle. Le réservoir à sel est situé sous le panier inférieur et doit être rempli comme suit:

inférieur, dévissez et enlevez le bouchon du réservoir.

2. Si vous approvisionnez

le réservoir pour la première fois, remplissez- le d'eau.

3. A l'aide de l'entonnoir

fourni introduisez environ 2 Kg de sel. Il est normal qu'un peu d'eau déborde du réservoir.

4. Revissez soigneusement le bouchon.

Le réservoir à sel doit être rempli dès que le voyant lumineux "manque de sel" s'allume. Attention: Pour éviter toute formation de rouille, nous vous conseillons d’ajouter le sel avant de démarrer un cycle de lavage. Réglage de la consommation en sel Ce lave-vaisselle prévoit un réglage modulable de la consommation en sel selon la dureté de l'eau. Ceci permet d'optimiser et de personnaliser la consommation en sel qui est réduite à son niveau minimal indispensable. Les Services Locaux de Distribution des eaux peuvent vous préciser le degré de dureté de votre eau. Pour le réglage, procédez comme suit:

1) Dévissez le bouchon du

2) Une flèche est située sur le

collier du réservoir (voir fig. à côté), si nécessaire, tournez, dans le sens inverse des aiguilles d'une montre, la flèche du signe "_" , vers le signe "+" selon la dureté de l'eau d'alimentation. Nous conseillons de procéder au réglage suivant le schéma suivant: Durété de l'eau °fH °dH mmol/lPositionsélécteurConsom-mation sel(grammes-/cycle)Autono- mie (cycles/2kg.)0 ¸ 10 0 ¸ 17 0 ¸ 1,7 / 0 /10¸ 25 18 ¸ 44 1,8 ¸ 4,4 20 6025 ¸ 50 45 ¸ 89 4,5 ¸ 8,9 MED 40 40> 50 > 89 > 8,9

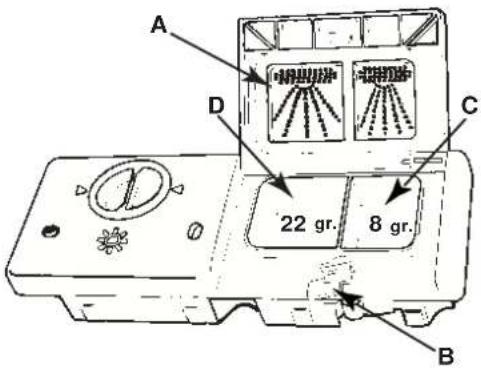

Produits lavage et rinçage Le détergent N'utilisez que du détergent spécial lave-vaisselle. Il faut introduire le détergent avant le démarrage de chaque cycle de lavage suivant les indications fournies dans le "Tableau cycles de lavage". Le distributeur à détergent se trouve à l'intérieur de la porte. Chargement du produit de lavage Pour ouvrir le couvercle "A" appuyez sur le bouton-poussoir "B". Remplissez les deux bacs à détergent "C" et "D" jusqu’à ras bord. Après avoir introduit le produit de lavage, fermez le couvercle en appuyant jusqu’au déclic. Dans le commerce, il existe des produits de lavage en pastilles, dans ce cas mettez une pastille dans le bac "D" et fermez le couvercle. Si vous utilisez du détergent en poudre ou liquide, vous pouvez insérer les 2 bouchons fournis sur les trous du cou- vercle "A", avant de le fermer. Ils permettent d'améliorer davantage l'efficacité de lavage

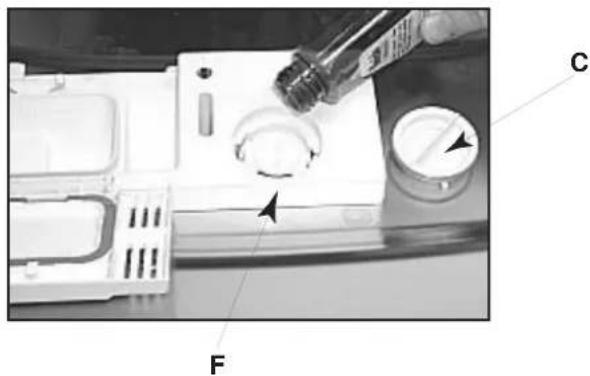

Attention: pour simplifier l'accrochage du couvercle, éliminez, avant la fermeture, tous les résidus de détergent sur les bords du bac. Le produit de rinçage Ce produit rend les couverts plus brillants et améliore leur séchage. Le réservoir à produit de rinçage est situé à l'intérieur de la porte; il faut le remplir tous les 80 lavages environ (ou dès que le voyant lumineaux manque de produit de rinçage s'allume). Introduction du produit de rinçage. Pour ouvrir le distributeur, tournez le bouchon "C" dans le sens inverse des aiguilles d'une montre et évitez tout débordement. Pour régler la quantité de produit débitée agissez avec un tournevis sur le régulateur "F" situé sous le couvercle "C". 6 positions sont possibles, normalement il est taré sur 4. Important: Le réglage du débit du produit de rinçage permet d'améliorer le séchage. S'il reste des gouttes d'eau ou des taches, il faut tourner le régulateur vers les chiffres plus élevés. Si les couverts lavés ont des rainures blanches, tournez le régulateur vers les chiffres plus bas.

Avant de ranger la vaisselle dans les paniers, éliminez les déchets les plus gros pour éviter de boucher les filtres ce qui réduirait l'efficacité du lavage. Si vos casseroles et vos poêles sont très incrustées, nous vous conseillons de les mettre tremper avant leur lavage. Vous éviterez ainsi des lavages supplémentaires. Sortez les paniers pour faciliter les opérations de rangement de la vaisselle. Comment utiliser le panier inférieur Nous vous conseillons de ranger dans le panier inférieur la vaisselle la plus difficile: casseroles, couvercles, assiettes plates et creuses comme illustré dans les figures en marge. Rangez les plats et les grands couvercles de préférence sur les côtés du panier, en veillant à ne pas bloquer la rotation du gicleur supérieur. - casseroles, saladiers etc. doivent toujours être rangés sens dessus dessous - les pièces de vaisselle très creuses doivent être placées en biais pour permettre à l'eau de s'écouler. - Le panier inférieur est doté de secteurs basculants (voir figure B) pour pouvoir ranger des casseroles et des poêles plus grandes ou plus nombreuses. Le panier à couverts peut être séparé en deux (voir figure A) afin de n'en utiliser qu'une partie quand il y a peu de couverts à laver. Vous aurez ainsi plus de place pour vos casseroles et vous pourrez aussi placer l'autre moitié dans le panier supérieur. Ce panier est doté de deux rangements amovibles : les couverts doivent être rangés un par un dans les fentes, les manches tournés vers le bas et sans être en contact les uns avec les autres. Utilisation du panier supérieur Rangez dans le panier supérieur votre vaisselle fragile et légère: verres, tasses à thé et à café, soucoupes, mais aussi assiettes, saladiers bas, poêles et casseroles basses peu sales. - Rangez la vaisselle légère de manière à ce qu’elle ne risque pas d’être déplacée par les jets d’eau. Réglage en hauteur du panier supérieur Le panier supérieur peut être réglé en position haute ou basse. Ouvrez les ailettes d’arrêt des glissières et sortez le panier; réglez ses roulettes arrière dans la position haute ou basse et faites-le ensuite glisser le long des glissières jusqu’à ce que les roulettes avant soient engagées elles aussi; refermez les ailettes d’arrêt (voir Fig. F). Rangement des couverts Chargement 12 couverts standard panier inférieur panier supérieur

panier inférieur panier supérieur Chargement type usage quotidien

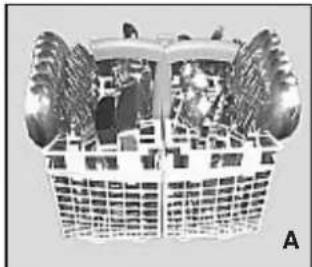

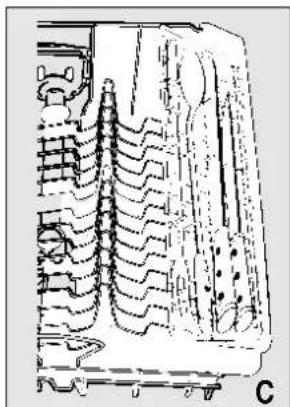

Le panier supérieur est équipé d'un casier à couteaux. Rangez dans les supports prévus vos couteaux longs et acérés ainsi que vos grands couverts pour servir à table (voir figure C). Vous pouvez aussi vous en servir pour vos bols, vos tasses à café et votre petite vaisselle. Enlevez au besoin les 4 supports: ils ne sont qu'emboîtés. Si vous n'en avez plus besoin, vous pouvez l'enlever en le sortant du panier ou bien le soulever pour faire place à vos verres à pied, vos grands verres, vos tasses.26

Mise en service Comment démarrer un programme de lavage… Après avoir effectué toutes les opérations indiquées dans les paragraphes précédents et après avoir complètement ouvert le robinet de l'eau, appuyez sur le bouton ON-OFF "A" situé sur le tableau de bord; le voyant "B" s'allume. La machine est alors branchée et vous pouvez choisir votre programme de lavage. Démarrage et sélection du programme. Tournez dans le sens des aiguilles d'une montre le bouton de sélection des programmes "D" pour amener le repère du bouton en face du symbole ou du numéro du cycle que vous désirez sélectionner (au début, consultez le tableau des programmes reporté dans cette brochure). Au bout de quelques secondes, le voyant "G" correspondant à la phase de démarrage du programme s'allume pour indiquer que le cycle de lavage a commencé et qu'il vaut mieux ne pas le modifier. En cas de besoin, lisez le paragraphe "Annuler ou modifier un programme en cours". Indicateurs lumineux déroulement du cycle Les 4 indicateurs lumineux "G" du lave-vaisselle s'allument, un après l'autre, au fur et à mesure que la machine effectue la phase de programme correspondante à chacun d'eux. Ces phases sont, en se déplaçant de gauche à droite: prélavage, lavage, rinçages, séchage. Pour annuler ou modifier un programme sélectionné.... Avis: vous ne pouvez annuler un programme en cours que s'il vient juste de démarrer. Pour modifier un programme en cours, tournez dans le sens inverse des aiguilles d'une montre le bouton "D" jusqu'à la position RESET (remise à zéro). Au bout de 4 secondes environ, le voyant "G" correspondant à la phase en cours s'éteint et toutes les sélections sont annulées. Pour sélectionner un nouveau programme, recommencez les opérations énumérées dans le paragraphe "Démarrage et sélection du programme" Si vous avez oublié d'introduire de la vaisselle... Vous pouvez interrompre le cycle de lavage en appuyant sur la touche ON-OFF et introduire ensuite les couverts. Dès allumage de la machine, le cycle reprend à partir de son point d'interruption. En fin de lavage … La fin du lavage est signalée par le clignotement du voyant "G" correspondant au séchage. Eteignez la machine en tournant le bouton dans le sens in- verse des aiguilles d'une montre jusqu'à la position RESET (remise à zéro).Coupez l'alimentation électrique de la machine en appuyant sur le bouton ON-OFF, fermez le robinet de l'eau et ouvrez la porte. Attendez quelques minutes avant de sortir votre vaisselle, vous éviterez ainsi de la manipuler quand elle est encore chaude et vous obtiendrez un meilleur séchage. Boutons modificateurs de programme Bouton 1/2 chargement En appuyant sur le bouton "N"le lave-vaisselle lavera uniquement au niveau du panier supérieur. C'est un choix que nous vous conseillons quand il n'y a pas suffisamment de vaisselle pour effectuer un chargement complet. Vous ferez ainsi des économies d'eau et d'électricité. Il peut être sélectionné avant la programmation de n'importe quel cycle de lavage. Seule condition: réduire de moitié la quantité de détergent prévue pour le programme choisi (voir tableau des programmes).27

Produit de lavage prélavage + lavage Produit

Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile) Prélavage à l'eau chaude 45°C. Lavage prolongé à 70°C. 2 rinçages à l'eau froide. Rinçage chaud à 70°C. Séchage.

Vaisselle et casseroles normalement sales. Cycle standard journalier 2 prélavages à l'eau froide. Lavage prolongé à 55°C. Rinçage chaud à 70°C Séchage.

Vaisselle et casseroles normalement sales sans résidus secs. Prélavage froid Lavage prolongé à 55°C. Rinçage chaud à 70°C Séchage.

Cycle économique et rapide conseillé pour la vaisselle ne supportant pas les hautes températures tout de suite après l'usage. Lavage à 50°C. Rinçage tiède Rinçage chaud à 70°C Séchage.

Séchage Cycle économique et rapide conseillé en cas de vaisselle peu sale, tout de suite après l'usage. Lavage bref à 45°C Rinçage chaud à 70°C Séchage

Cycle économique et rapide conseillé en cas de vaisselle peu sale, tout de suite après l'usage. Sans séchage. Lavage bref à 45°C Rinçage froid

Lavage préalable des casseroles et de la vaisselle en attendant de compléter le chargement au repas suivant. Lavage bref froid pour éviter que les résidus ne sèchent sur la vaisselle.28

Quelques conseils pour faire des économies - Faites travailler la machine à plein chargement si possible pour optimiser la consommation d'eau et d'électricité; pour éviter qu'il se forme, entre-temps, de mauvaises odeurs et des incrustations, vous pouvez utiliser le cycle trempage. - Choisissez le programme approprié: le choix du programme dépend du type de vaisselle et de son degré de salissure. - Utilisez une juste dose de détergent: si vous exagérez, non seulement vous n'obtiendrez pas des couverts plus propres mais vous polluerez un peu plus l'environnement. - Inutile de rincer les couverts avant de les ranger dans la machine. Comment garder votre lave-vaisselle en forme Après chaque lavage Après chaque lavage, fermez le robinet de l'eau et laissez la porte entrebaillée pour éviter la formation d'humidité et de mauvaises odeurs. Débranchez la fiche Avant toute opération d'entretien ou de nettoyage, débranchez la fiche de la prise: vous ne risquerez ainsi aucun danger. Ni solvants ni abrasifs Pour nettoyer l'extérieur et les parties en caoutchouc du lave- vaisselle, n'utilisez ni solvants ni abrasifs mais uniquement un chiffon imbibé d'eau tiède savonneuse. Pour éliminer toute tache sur la surface de la cuve, utilisez un chiffon imbibé d'eau et de vinaigre blanc ou un produit de nettoyage spécial lave-vaisselle. Si vous partez en vacances Quand vous partez en vacances, il est conseillé d'effectuer un lavage à vide, après quoi débranchez la fiche, fermez le robinet de l'eau et laissez la porte entrebaillée: les joints dureront plus longtemps et vous éviterez la formation de mauvaises odeurs. En cas de déménagement En cas de déménagement, essayez de garder l'appareil le plus possible à la verticale; si nécessaire, inclinez-le vers l'arrière. Les joints. L'un des facteurs responsables de la stagnation des mauvaises odeurs à l'intérieur du lave-vaisselle est représenté par les déchets d'aliments qui se nichent dans les joints. Il suffira de nettoyer périodiquement ces derniers à l'aide d'une éponge mouillée.29

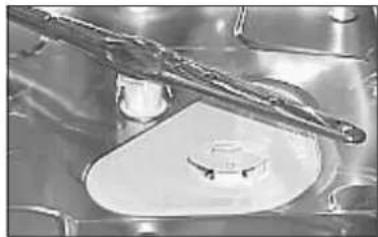

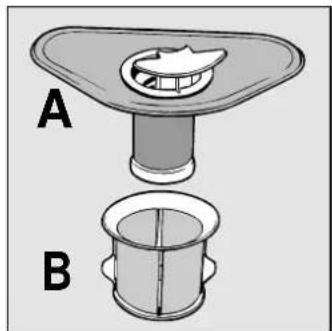

Nettoyage et entretiens particuliers Le groupe filtrant Pour toujours avoir de bons résultats de lavage, il faut nettoyer le groupe filtrant. L'eau de lavage grâce au filtre est débarassée des déchets d'aliments et remise en circulation parfaitement filtrée. Voilà pourquoi, après chaque lavage, il faut enlever les déchets les plus gros arrêtés par le gobelet et son filtre demi-circulaire "A" en rinçant ce dernier à l'eau courante; pour sortir le groupe filtrant tirez vers le haut la anse du gobelet. Il faut nettoyer soigneusement, au moins une fois par mois, tout le groupe filtrant comprenant le filtre demi-circulaire "A" et le microfiltre "B". Pour le nettoyage du filtre et du microfiltre, servez-vous d'une petite brosse. Assemblez ensuite les deux éléments comme illustré par les figures sous- indiquées et remontez l'ensemble du groupe filtrant dans le lave- vaisselle, en le positionnant à son emplacement et en le poussant vers le bas. Le lave-vaisselle ne doit pas être utilisé sans filtres. Un mauvais remontage des filtres peut réduire l'efficacité de lavage du lave-vaisselle ou l'endommager. Nettoyage des bras gicleurs Il se peut que des déchets d'aliments qui restent collés sur les bras gicleurs bouchent leurs orifices; contrôlez-les les périodiquement et nettoyez-les (Voir Vue de près (intérieur) aux lettres F-I) Des problèmes: que faire? Il peut arriver que le lave-vaisselle ne fonctionne pas du tout ou pas bien. Avant d'appeler le service après-vente, voyons ensemble que faire: vous avez peut-être oublié d'appuyer sur une touche ou vous avez peut-être sauté, par distraction, une manoeuvre indispensable à son fonctionnement. Le lave-vaisselle ne démarre pas Avez-vous contrôlé: si la fiche est bien enfoncée dans la prise, s'il y a du courant, si la porte est bien fermée, si la touche marche-arrêt est sur la position "ON", si le robinet est ouvert. Le lave-vaisselle n'emmagasine pas d'eau Avez-vous contrôlé: si le robinet est ouvert et bien raccordé au tuyau, s'il y a une coupure d'eau ou bien s'il n'y a pas suffisamment de pression, si le tuyau est plié, si le filtre du tuyau d'alimentation en eau est bouché. La vaisselle n'est pas propre Avez-vous contrôlé: si le robinet est ouvert et bien raccordé au tuyau, s'il y a une coupure d'eau ou bien s'il n'y a pas suffisamment de pression, si le tuyau est plié, si le filtre du tuyau d'alimentation est bouché. Le lave-vaisselle ne décharge pas l'eau Avez-vous contrôlé: si le tuyau d'évacuation est plié. Sur les couverts il y a des dépôts calcaires ou un film blanc Avez-vous contrôlé: si le bouchon du réservoir à sel est bien fermé, si le dosage de produit de rinçage est bien réglé. Messages d'erreur Votre lave-vaisselle monte un dispositif de sécurité à même de détecter des anomalies de fonctionnement. Ces anomalies sont signalées par le clignotement rapide d'un des indicateurs lumineux "G" Ce n'est qu'en cas de clignotement du voyant correspondant aux rinçages qu'il faut annuler le programme comme indiqué dans le paragraphe "Annuler et modifier un programme en cours", vérifiez ensuite s'il n'y a pas de panne d'eau et si le robinet de l'eau est bien ouvert. Redémarrez le programme et si le message persiste appelez votre service après-vente en décrivant le type de message. Au cas où il y aurait clignotement rapide d'un voyant autre que celui des rinçages, éteignez al machine, fermez l'eau et appelez votre service après-vente en indiquant quel est le voyant qui clignote. Si, malgré tous ces contrôles, le lave-vaisselle ne fonctionne toujours pas et que l'inconvénient persiste, appelez le service après-vente le plus proche en fournissant les renseignements suivants. - le type de panne - le sigle du modèle (Mod. ...) et le numéro de série (S/N ....) reporté sur la plaquette signalétique appliquée sur le côté de la contre-porte. Ne faites jamais appel à des techniciens non agréés et exigez toujours des pièces détachées originales.

Installation Emplacement Installez la machine à l'endroit voulu. Les côtés ou le dos de la machine peuvent être installés contre des meubles ou contre le mur. Le lave-vaisselle est doté de tuyaux pour l'alimentation et l'évacuation de l'eau qui peuvent être orientés vers la droite ou vers la gauche pour une meilleure installation. Ce modèle de lave-vaisselle peut être encastré sous un plan de travail continu, il est par conséquent fourni avec un kit de montage et une notice d’instructions. Nivellement Une fois que la machine est positionnée, vissez ou dévissez les pieds pour régler, si besoin est, la hauteur de la machine et la mettre à niveau pour qu'elle soit bien horizontale; elle ne doit absolument pas être inclinée de plus de 2°. Un bon nivellement garantit un fonctionnement correct du lave-vaisselle. Branchement à la prise d'eau froide. Branchez le tuyau de chargement à une prise d'eau froide avec embouchure filetée 3/4 gas et vissez-le bien au robinet (voir figure 1). Si la tuyauterie de l'eau est neuve ou est restée longtemps inutilisée, avant de procéder au branchement, contrôlez en faisant couler l'eau, que cette dernière soit bien limpide et dépourvue d'impuretés. Cette précaution est indispensable pour éviter que l'entrée de l'eau ne se bouche et endommage la machine. Branchement à la prise d'eau chaude La machine peut être alimentée avec de l'eau chaude (installation centralisée, radiateurs) qui ne doit pas dépasser 60° C. Dans ce cas la durée de lavage sera abrégée de 15 minutes environ et l'efficacité du lavage légèremernt réduite. Le branchement à la prise d'eau chaude doit être effectué exactement comme celui à la prise d'eau froide. Sécurité contre les risques d'inondation Un dispositif monté sur le lave-vaisselle bloque l'arrivée d'eau quand le tuyau d'arrivée est endommagé ou en cas de fuites à l'intérieur de la machine, évitant ainsi tout risque d'inondation. Si pour quelque raison que ce soit le boîtier (contenant les parties électriques) était endommagé, débranchez immédiatement la fiche de la ligne électrique. Pour que la fonction sécurité contre les fuites soit garantie, le boîtier "A" avec le tuyau d'entrée de l'eau, ne doit être raccordé au robinet que dans la posiiton illustrée Fig. 1. Le tuyau d'alimentation ne doit, en aucun cas, être coupé car il contient des parties sous tension. Si le tuyau n'est pas suffisamment long pour un raccordement correct, remplacez-le par un autre de la longueur voulue. Le tuyau est disponible auprès des revendeurs spécialisés ou du service après-vente. Branchement au tuyau d'évacuation Introduisez le tuyau d'évacuation dans un conduit ayant au moins 4 cm. de diamètre ou bien posez-le sur un évier, en évitant des courbes ou des étranglements excessifs et en utilisant le coude plastique spécial fourni avec l'appareil (voir figure en marge). L'extrémité libre doit se trouver entre 40 et 100cm. de haut et ne doit pas être plongée dans l'eau. Attention: le coude spécial en plastique doit être solidement fixé au mur pour éviter que le tuyau d'évacuation ne se déplace et ne déverse l'eau par terre . Raccordement électrique Introduisez la fiche dans une prise de courant munie d'une mise à la terre efficace (la mise à la terre de l'installation est une garantie de sécurité prévue par la loi) après avoir vérifié que les valeurs de la tension et de la fréquence de réseau correspondent bien à celles qui sont indiquées sur la plaquette signalétique située sur la contre-porte en inox de la machine et que l'installation électrique à laquelle elle doit être raccordée est bien dimensionnée pour le courant maximum indiqué sur cette plaquette. Si la prise de courant à laquelle la machine doit être raccordée ne correspond pas à la fiche, remplacez cette dernière par une autre appropriée, plutôt que d'utiliser des adaptateurs ou des dérivations qui pourraient causer des surchauffes ou des brûlures. Si le câble d’alimentation électrique est abîmé, faites appel à un Service après-vente agréé pour le faire remplacer.
