Producttype	Babyfoon
Merk	Philips
Model	Avent SCD450
Voeding via netstroom	230 V / 50 Hz, uitgang 9 V DC, 200 mA (3 adapters inbegrepen)
Voeding op batterijen (baby-eenheid en hoofdbasis)	4 AA-batterijen van 1,5 V elk (niet meegeleverd, aanbevolen Philips alkalinebatterijen)
Voeding (secundaire basis)	Geïntegreerde oplaadbare NiMH-accu (meegeleverd)
Bereik buitenshuis	Tot 250 meter (afhankelijk van de omgeving)
Aantal kanalen	16 te selecteren kanalen om interferentie te beperken
Instelling microfoongevoeligheid	Laag, gemiddeld, hoog (schakelaar op baby-eenheid)
Nachtlampje	Geïntegreerd op baby-eenheid, aan/uit te schakelen
Verbindingsalarm	Ja, in- en uitschakelbaar op de basiseenheden
Visuele geluidsindicatoren	Volumelampjes op de basiseenheden
Stille bewaking	Mogelijk met alleen visuele indicatoren
Riempclip	Ja, voor de secundaire basis (verwijderbaar)
Aantal eenheden	3 eenheden: 1 baby, 2 ouders (hoofd- + secundair)
Onderhoud	Reinigen met een vochtige doek; geen schurende middelen gebruiken
Veiligheid	Plaats de baby-eenheid niet in het bed of de box; houd meer dan 1 meter afstand van de baby; niet afdekken; niet blootstellen aan vocht of extreme hitte
Bedrijfstemperatuur	0 °C tot 40 °C
Aanbevolen batterijen	Philips alkalinebatterijen (niet meegeleverd)
Afvoer	Volg de plaatselijke regels voor AEEA; niet bij het huishoudelijk afval gooien
Garantie en ondersteuning	Zie de garantiebrochure; online ondersteuning op www.philips.com

Veelgestelde vragen - Avent SCD450 PHILIPS

Waarom is een nieuwe oplaadbare accu na de eerste laadbeurt niet volledig operationeel?

Het duurt ongeveer 3 volledige laad- en ontlaadcycli voordat de oplaadbare NiMH-accu's hun volledige capaciteit bereiken.

De levensduur van mijn oplaadbare accu is erg kort. Waarom?

Als u de accu permanent op de lader laat aangesloten, kan dit de levensduur verkorten. Als u het product gedurende enige tijd niet gebruikt, ontlaadt de accu van nature. Door de eenheid kort op de lader te plaatsen, herstelt de capaciteit.

Het laadlampje (C-6) van de lader blijft rood branden, zelfs na het opladen. Waarom?

Het laadlampje (C-6) brandt altijd zodra de basiseenheid is geplaatst. Het wordt geleidelijk zwakker wanneer de accu's volledig zijn opgeladen, maar blijft branden om aan te geven dat de basiseenheid onder spanning staat.

De secundaire basiseenheid kan niet onmiddellijk worden ingeschakeld nadat deze op de lader is geplaatst.

Als de accu volledig leeg is, wacht dan ongeveer 30 minuten opladen voordat u de eenheid op de lader inschakelt.

De basiseenheden reageren te traag op het huilen van de baby.

Verhoog de microfoongevoeligheid van de baby-eenheid en/of plaats de eenheid dichter bij de baby (houd minimaal 1 meter afstand).

De basiseenheden reageren te snel op andere omgevingsgeluiden.

Verlaag de microfoongevoeligheid van de baby-eenheid en/of plaats de eenheid verder van de baby (altijd minimaal 1 meter afstand).

De verbinding valt soms weg, met geluidsuitval.

U bevindt zich waarschijnlijk aan de rand van het bereik. Probeer een andere locatie of kom iets dichter bij de baby-eenheid. De verbinding wordt na ongeveer 30 seconden hersteld.

Hoe verander ik het kanaal om interferentie te voorkomen?

Open het batterijvak van elke eenheid, verwijder indien nodig de batterijen, gebruik een kleine platte schroevendraaier om de kanaalkiezer (A-9, B-8, C-8) op dezelfde positie te zetten voor alle eenheden (16 kanalen beschikbaar). Plaats de batterijen terug en sluit het vak.

Hoe activeer ik het verbindingsalarm (LINK)?

Open op de basiseenheden het batterijvak en zet de alarmschakelaar (B-7, C-12) op ON (I). Het alarm klinkt bij verbindingsverlies. Om het uit te schakelen, zet u het op OFF (O).

Kan ik de babyfoon zonder batterijen, alleen op netstroom gebruiken?

Ja, de baby-eenheid en de hoofdbasis werken op netstroom via hun adapter. De secundaire basis wordt opgeladen op de lader. De batterijen dienen als back-upvoeding bij stroomuitval.

GEBRUIKSAANWIJZING Avent SCD450 PHILIPS

A-1 AAN/UIT-knop A-2 Nachlampje A-3 Voedingsingang 9 V DC A-4 Netadapter A-5 Stekker A-6 Microfoon A-7 Voedingslampje A-8 Microfoongevoeligheidsregelaar A-9 Kanaalkeuzeschakelaar A-10 Klepje batterijvak

B. Grote oudereenheid

B-1 Indicatielampjes geluidsniveau B-2 Luidspreker B-3 Verbindingslampje B-4 Netadapter B-5 Stekker B-6 Voedingsingang 9 V B-7 Verbindings-alarmschakelaar B-8 Kanaalkeuzeschakelaar B-9 AAN/UIT-knop / Volumeregelaar B-10 Voedingslampje B-11 Klepje batterijvak

C. Kleine oudereenheid

C-1 Indicatielampjes geluidsniveau C-2 Luidspreker C-3 Netadapter C-4 Stekker C-5 Oplader C-6 Oplaadlampje C-7 Voedingsingang 9 V C-8 Kanaalkeuzeschakelaar C-9 Verbindingslampje C-10 AAN/UIT-knop / Volumeregelaar C-11 Voedingslampje C-12 Verbindings-alarmschakelaar C-13 Klepje batterijvak C-14 Oplaadbare batterijen C-15 Riemclip

D. Overige benodigdheden

• Muntstuk (om het batterijvak van de babyeenheid te openen) Kleine, platte schroevendraaier (om de kanaalkeuzeschakelaars in te stellen)
• 4 AA-batterijen van 1,5 V voor de babyeenheid (optioneel, aanbevolen worden Philips alkalinebatterijen)
• 4 AA-batterijen van 1,5 V voor de grote oudereenheid (optioneel, aanbevolen worden Philips alkalinebatterijen)

3 Afbeeldingen

68 Functieoverzicht

68 Babyeenheid 68 Grote oudereenheid 68 Kleine oudereenheid 69 Overige benodigdheden

70 Inhoud

71 Welkom

71 Veiligheidsinformatie

71 Gebruiksklaar maken van de babyfoon

71 Babyeenheid 72 Grote oudereenheid 73 Kleine oudereenheid

73 Bediening van de babyfoon

74 Eigenschappen

74 Storing voorkomen (kanaalkeuze) 76 Gevoeligheid van microfoon instellen 76 Baby stil beluisteren 76 Nachtlampje in- en uitschakelen 77 Verbindingsalarm in- en uitschakelen 78 Riemclip aanbrengen / verwijderen (kleine oudereenheid)

78 Problemen oplossen

80 Vaak gestelde vragen

81 Technische specificaties

82 Belangrijke informatie

82 Batterijen verrangen (kleine oudereenheid) 83 Milieu 83 Onderhoud

83 Hebt u hulp nodig?

Philips ontwikkelt precies de betrouwbare producten die alle nieuwe ouders voor hun baby wensen. Met deze babyfoon kunt u uw baby overal in en rond het huis horen. De babyfoon beschikt over zestien verschillende kanalen zodat u storingen zoveel mogelijk kunt vermijden.

Philips Baby Care, Samen zorgen

Veiligheidsinformatie

Lees deze handleiding zorgvuldig voordat u de babyfoon in gebruik neemt en bewaar hem, zodat u later iets kunt opzoeken. Deze babyfoon is alleen bedoeld als hulpmiddel. Het apparaat is niet bedoeld ter vervanging van ouderlijk toezicht en mag niet als zodanig worden gebruikt.

• Houd de babyeenheid en het adaptersnoer altijd buiten bereik van uw baby, op ten minste 1 meter afstand.
• Zet de babyeenheid nooit in het bedje of de box van de baby.
• Dek de babyeenheid nooit af (met een doek, laken e.d.).
• Gebruik de babyfoon niet in vochtige ruimten of in de buurt van water.
• Sluit de netadapters pas op het lichtnet aan nadat u hebt gecontroleerd of de plaatselijke netspanning overeenkomt met de waarde die op de typeplaatjes (A-4, B-4, C-3) is aangegeven.
• Stel de babyfoon niet bloot aan extreem hoge of lage temperaturen of sterke lichtbronnen (bijv. direct zonlicht).
• Maak de babyeenheid en oudereenheden niet open, om een elektrische schok te voorkomen (met uitzondering van de batterijvakken).
• De antennes van de drie eenheden kunnen niet worden uitgeschoven.

Gebruiksklaar maken van de babyfoon

Baby-eenheid

De baby-eenheid kan zowel met netspanning als met batterijen worden gevoed. Als de batterijen geplaatst zijn, werken deze als back-up in geval van stroomuitval.

Gebruik op netspanning

Sluit de voedingskabel aan op de voedingsingang (9V DC ◇ - + -A-3) van de babyeenheid. Steek de adapter (A-4) in een stopcontact. De babyeenheid is nu klaar voor gebruik op netspanning.

Gebruik op batterijen

Verwijder het klepje van het batterijvak (A-10) van de babyeenheid met behulp van een munt

NL

Gebruiksklaar maken van de babyfoon

2 Plaats vier AA-batterijen van 1,5 V in het batterijvak (batterijen niet meegeleverd - aanbevolen worden Philips alkalinebatterijen). Let hierbij op de positie van de plus- en minpool. 3 Gebruik een munt om het klepje van het batterijvak (A-10) te sluiten. → De babyeenheid is nu klaar voor gebruik op batterijen.

Oudereenheid

De grote oudereenheid kan zowel met netspanning als met een batterij worden gevoed. Als de batterijen geplaatst zijn, werken deze als back-up in geval van stroomuitval.

Gebruik op netspanning

1 Sluit de voedingskabel aan op de voedingsingang (9V DC ⊘ -⊙ -⊕ -B-6) van de oudereenheid. 2 Steek de adapter (B-4) in een stopcontact. → De grote oudereenheid is nu klaar voor gebruik op netspanning.

Gebruik op batterijen

1 Open het batterijvak van de oudereenheid met behulp van een schroevendraaier en schuif het klepje omlaag (B-11).

2 Plaats vier AA-batterijen van 1,5 V in het batterijvak (batterijen niet meegeleverd - aanbevolen worden Philips alkalinebatterijen). Let hierbij op de positie van de + en - pool.

3 Schuif het klepje van het batterijvak (B-11) terug op zijn plaats tot het vastklikt en sluit het vak met behulp van een schroevendraaier.

→ De grote oudereenheid is nu klaar voor gebruik op batterijen.

Gebruiksklaar maken van de babyfoon

NL

Kleine oudereenheid

In de kleine oudereenheid zijn oplaadbare batterijen geplaatst.

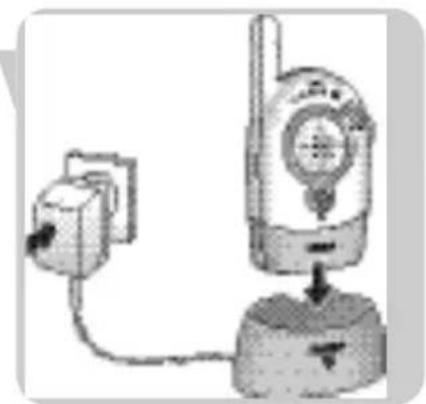

Sluit de voedingskabel aan op de voedingsingang (9V DC - - - C-7) van de oplader (C-5). 2 Steek de adapter (C-3) in een stopcontact. 3 Zet de oudereenheid in de oplader (C-5). >Het oplaadlampje (C-6) licht rood op. 4 Laat de oudereenheid in de oplader (C-5) staan tot de batterijen volledig zijn opgeladen (ten minste 14 uur).

Als de batterijen volledig zijn opgeladen, wordt het oplaadlampje (C-5) langzaam donker. De oudereenheid kan nu uit de oplader worden genomen en tot 10 uur lang snoerloos worden gebruikt. Als het voedingslampje (C-11) rood knippert, dan worden de batterijen te zwak. Zet de oudereenheid dan in de oplader (C-5) om de batterij op te laden.

De kleine oudereenheid is nu klaar voor gebruik!

Bediening van de babyfoon

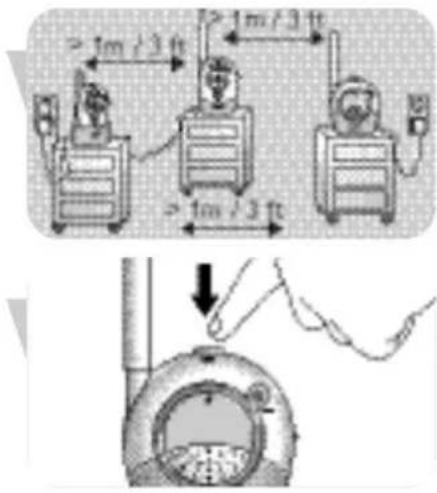

1 Zet de drie eenheden in dezelfde ruimte om de verbinding te testen. Plaats de babyeenheid op minstens een meter van de oudereenheden. 2 Druk op de AAN/UIT-knop (A-1) om de babyeenheid in te schakelen.

Het voedingslampje (A-7) licht groen op.

Bediening van de babyfoon

3 Druk op de AAN/UIT-knoppen van de oudereenheden (B-9, C-10) om deze in te schakelen en stel het volume in op het gewenste niveau met behulp van de volumeregelaars (B-9, C-10).

De voedingslampjes (B-10, C-11) lichten groen op.

Als de verbinding tussen de eenheden tot stand is gebracht, lichten de verbindingslampjes op de oudereenheden (B-3, C-9) groen op.

4 Plaats de babyeenheid op minstens 1 meter afstand van uw baby.

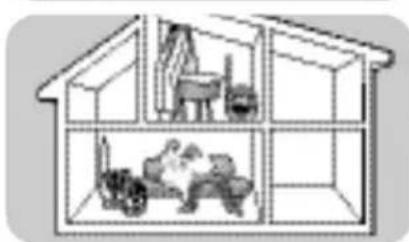

5 Plaats de oudereenheden op de gewenste plaats binnen het bereik van de babyeenheid, maar op minstens 1 meter afstand ervan. Raadpleeg de 'Technische specificaties' voor meer informatie over het bereik.

Als uw baby geluid maakt, kunt u dit op beide oudereenheden horen.

U kunt nu op uw baby letten!

Eigenschappen

Storing voorkomen (kanaalkeuze)

Let erop dat u de kanaalkeuzeschakelaars (A-9, B-8, C-8) in de batterijvakken van alle eenheden op hetzelfde kanaal hebt ingesteld!

U kunt zestien verschillende kanalen kiezen met de kanaalkeuzeschakelaars (A-9, B-8, C-8). Als u last hebt van storing van andere babyfoons, radioapparatuur enz., kunt u een ander kanaal kiezen.

1 Verwijder de klepjes van de batterijvakken (A-10, B-11, C-13) van alle eenheden. - Babyeenheid: gebruik een muntstuk. - Grote oudereenheid: gebruik een schroevendraaier en schuif het klepje (B-11) naar beneden. - Kleine oudereenheid: schuif het klepje (C-13) naar beneden.

2 Til de oplaadbare batterijen van de kleine oudereenheid (C-14) omhoog.

Verwijder de batterijen uit de babyeenheid en grote oudereenheid als u deze gebruikt op netspanning.

3 Met een kleine, platte schroevendraaier draait u de binnenste ring van de kanaalkeuzeschakelaars (A-9, B-8, C-8) naar de gewenste stand. Let erop dat u op alle eenheden hetzelfde kanaal instelt.

4 Plaats de (oplaadbare) batterijen terug. 5 Sluit de klepjes van de batterijvakken (A-10, B-11, C-13).

Gevoeligheid van microfoon instellen

U kunt het geluid van de babyeenheid instellen op het gewenste niveau met behulp van de microfoongevoeligheidsregelaar (A-8): laag, midden, hoog. Op de hoogste instelling reageert de babyfoon op alle geluiden. U kunt de gevoeligheid van de microfoon alleen aanpassen als de babyeenheid en oudereenheden verbinding hebben (als de verbindingslampjes (B-7, C-9) constant groen oplichten).

• De gevoeligheid van de microfoon van de babyeenheid kan worden ingesteld op het gewenste niveau met de microfoongevoeligheidsregelaar (A-8).

Voor het testen kunt u uw eigen stem gebruiken.

Het voedingslampje (A-7) op de babyeenheid licht geel op als een geluid wordt gedetecteerd.

Geluidloos toezicht houden op uw baby

• Stel het geluidsniveau in op het laagste niveau met de AAN/UIT-/Volumeregelaars op de oudereenheden (B-9, C-10).

De volumelampjes (B-1, C-1) lichten op als uw baby geluid maakt. Hoe sterker het geluid van uw baby, hoe meer lampjes oplichten. Als er geen geluid wordt waargenomen, zijn alle volumelampjes (B-1, C-1) uit.

Opmerking: U kunt ook geluidloos toezicht houden op uw baby op een van de oudereenheden.

Nachtlampje in- en uitschakelen

• Druk op het nachtlampje (A-2) van de babyeenheid om het in of uit te schakelen.

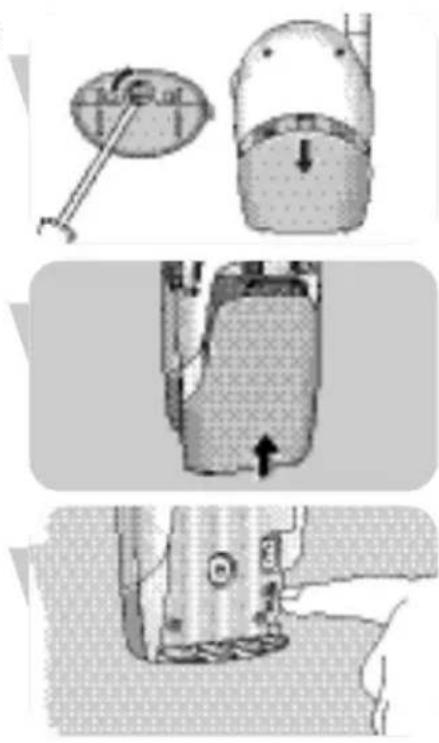

Verbindingsalarm in- en uitschakelen

U kunt het verbindingsalarm inschakelen op de oudereenheden. Het verbindingsalarm piept als de verbinding tussen de eenheden wegvalt.

Open het batterijvak (B-11, C-13) van de oudereenheden.

Grote oudereenheid: gebruik een schroevendraaier en schuif het klepje naar beneden (B-11).

• Kleine oudereenheid: schuif het klepje (C-13) naar beneden.

2 Zet de schakelaars (B-7, C-12) in de batterijvakken in de ON (aan) stand.

3 Sluit de klepjes van de batterijvakken (B-11, C-13).

• Om het alarm uit te schakelen, zet u de schakelaars (B-7, C-12) in de OFF (uit) stand.

Riemclip aanbrengen / verwijderen (kleine oudereenheid)

Neem de kleine oudereenheid in en rond uw huis mee, zodat u vrij kunt bewegen terwijl u toezicht op uw baby houdt.

Riemclip aanbrengen

• Steek de kleine pin op de rechterzijde van de riemclip in de uitsparing achter op de oudereenheid.

Draai de riemclip naar rechts tot hij vastklikt.

Riemclip verwijderen

• Draai de riemclip naar rechts (TURN) en maak hem los.

Problemen oplossen

Probleem Mogelijke oorzaak Oplossing

Geen geluid op de oudereenheden. Volume uit of te laag. Draai de volumeregelaars (B-9, C-10) op de oudereenheden

omlaag.

Eenheden buiten elkaars bereik. Zet de eenheden dichter bij elkaar.

Geen verbinding tussen eenheden. Eenheden zijn ingesteld op verschillende kanalen. Stel de kanaalkeuzeschakelaars (A-9, B-8, C-8) in op dezelfde

stand op alle drie eenheden.

Eenheden buiten bereik. Zet de oudereenheden dichter bij de baby-eenheid.

Batterijen van kleine oudereenheid laden niet. Batterijset is versleten.

Batterijen verrangen (C-14).

Probleem | Mogelijke oorzaak | Oplossing

Storing of slechte ontvangst bij de babyeenheid. | Mobiele of draadloze telefoon(s) in de buurt. | Plaats telefoons verder van de babyeenheid.

Storing van andere babyfoons in de buurt. | Zet alle eenheden op een ander kanaal met de kanaalkeuzeschakelaar (A-9, B-8, C-8).

Batterij bijna leeg. | Batterijen (C-14) van kleine oudereenheid op tijd opladen.

Batterijen van grote oudereenheid en/of babyeenheid vervangen.

Signaal is buiten bereik; d.w.z. er bevinden zich teveel muren en/of plafonds tussen de babyeenheid en oudereenheden. | Plaats de oudereenheden dichter bij de babyeenheid.

Oudereenheden staan te dicht bij een raam en worden gestoord door signalen van andere apparaten. | Plaats oudereenheden verder van het raam.

Verbindingslampjes (B-3, C-9) knipperen rood / verbindingsalarm piept.

Eenheden buiten elkaars bereik. | Plaats de eenheden dichter bij elkaar.

Storing van andere babyfoon. | Verander van kanaal (A-9, B-8, C-8).

Storing van andere FM-bron. | Verwijder andere FM-bron.

Vraag

Waarom werken nieuwe oplaadbare batterijen niet optimaal na de eerste keer laden?

Mijn oplaadbare batterijen raken erg snel leeg. Waarom?

Het oplaadlampje (C-6) op de oplader van de kleine oudereenheid (C-5) blijft rood, zelfs na de maximale laadtijd. Waarom?

De kleine oudereenheid kan niet direct na plaatsing in de oplader worden geschakeld.

De oudereenheden reageren te langzaam/laat op het huilen van de baby.

De oudereenheden reageren te snel op andere achtergrondgeluiden.

De verbinding valt af en toe weg, met als gevolg dat het geluid wordt onderbroken.

Antwoord

De oplaadbare NiMH-batterijen bereiken hun maximale capaciteit nadat ze drie keer volledig opgeladen en opgebruikt zijn.

Als de batterijen constant zijn aangesloten op een laadeenheid, kan dat de levensduur verminderen. Als het product langere tijd niet wordt gebruikt, verliezen de batterijen langzaam hun lading. Dit is normaal. De batterijen werken na een korte laadtijd.

Het laadlampje (C-6) springt altijd aan zodra de oudereenheid is geïnstalleerd. Het wordt langzaam donkerder als de batterijen volledig geladen zijn, maar blijft aan om aan te geven dat de oudereenheid gevoed wordt.

De batterij is nu waarschijnlijk volledig leeg. Na een laadtijd van ongeveer 30 minuten kan de oudereenheid in de oplader ingeschakeld worden.

Stel een hogere gevoeligheid van de microfoon van de babyeenheid in en/of plaats de babyeenheid dichter bij de baby (op minimaal 1 meter afstand).

Stel een lagere gevoeligheid van de microfoon van de babyeenheid in en/of plaats de babyeenheid dichter bij de baby (op minimaal 1 meter afstand).

U bent waarschijnlijk bijna buiten bereik. Probeer een andere plaats of verklein de afstand. Het duurt steeds ongeveer 30 seconden voor een nieuwe verbinding is gelegd.

Technische specificaties

NL

Spanning

• Batterijen: oplaadbare NiMH-batterijen voor de kleine oude eenheid (meegeleverd).
• Netadapter, 230 V AC, 50 Hz (drie bijgeleverd): Uitgangsspanning 9 V DC, 200 mA.

Bereik

• Maximaal 250 meter buitenshuis. Dit bereik kan worden beperkt door omgevingsfactoren en storingen.

Droge materialen Materiaal- Verlies van dikte bereik

Hout, pleisterwerk, < 30 cm 0-10%

gipsplaat,glas (zonder

metaal of kabels, geen lood)

Baksteen, triplex < 30 cm 5-35%

Gewapend beton < 30 cm 30-100%

Metalen roosters, traliewerk < 1 cm 90-100%

Metaal, Aluminium platen < 1 cm 100%

Natte en vochtige materialen kunnen het bereik met 100% verminderen.

Bedrijfstemperatuur

0°C - 40°C

Zendfrequenties

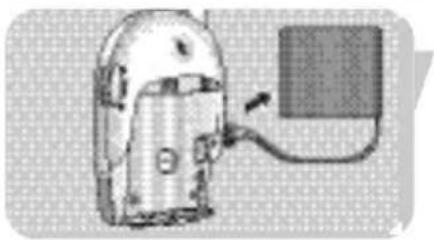

Batterijen vervangen (kleine oude eenheid)

Als de batterijen van de kleine oude eenheid vaker dan normaal moeten worden opgeladen, moet u ze vervangen door nieuwe batterijen. Gebruik alleen oplaadbare NiMH-batterijen.

1 Open het klepje van het batterijvak van de kleine oude eenheid (C-13) door het naar beneden te schuiven.

2 Maak de oude batterijen (C-14) los van de voedingsaansluiting en verwijder ze.

3 Sluit de nieuwe batterijen voorzichtig aan op de voedingsaansluiting en plaats ze in het vakje.

4 Sluit het klepje van het batterijvak (C-13).

Milieu

Verwijdering van uw oude product

Uw product is vervaardigd van kwalitatief hoogwaardige materialen en onderdelen, welke gerecycled en opnieuw gebruikt kunnen worden.

Als u op uw product een doorstreepte afvalcontainer op wieltjes ziet, betekent dit dat het product valt onder de EU-richtlijn 2002/96/EC.

Win inlichtingen in over de manier waarop elektrische en elektronische producten in uw regio gescheiden worden ingezameld.

Neem bij de verwijdering van oude producten de lokale wetgeving in acht en plaats deze producten niet bij het gewone huishoudelijk afval. Als u oude producten correct verwijdert, voorkomt u negatieve gevolgen voor het milieu en de volksgezondheid.

Onderhoud

Maak de baby-eenheid schoon met een licht bevochtigde doek. Lever lege batterijen in als klein chemisch afval (KCA). Gebruik nooit oude en nieuwe of verschillende typen batterijen door elkaar. Als u de batterijen in de eenheid laat zitten terwijl deze op netvoeding werkt, dient u ze elke zes maanden te controleren op lekkage.

Hebt u hulp nodig?

Online hulp: www.philips.com

Voor interactieve hulp, downloads en vaak gestelde vragen.

Klantenservice:

Heeft u vragen over de SCD450, neem dan contact op met onze helpdesk! U vindt het nummer in de losse garantiebijlage. Leest u deze gebruiksaanwijzing aandachtig door voor u belt. De meeste problemen kunt u dan zelf al oplossen.

Houd de volgende informatie bij de hand:

• Een beschrijving van het probleem en wanneer het zich voordoet
• Het typenummer op het etiket van uw product
• De aankoopdatum

A. Unità Baby

Avlagsna bältesfastet
