BEDIENUNGSANLEITUNG Avent SCD450 PHILIPS

Bedienungsanleitung 52

Stromversorgungseingang

A-5 Stromversorgungsstecker

A-7 Einschaltanzeige

A-8 Einsteller für Mikrofonempfindlichkeit

A-9 Schalter zur Kanalwahl

A-10 Batteriefach-Abdeckung

B. Große Elterneinheit

B-1 Lautstärkeanzeigen

B-3 Verbindungsanzeige

B-5 Stromversorgungsstecker

Stromversorgungseingang

B-7 Schalter für Verbindungsalarm

B-8 Schalter zur Kanalwahl

B-9 EIN/AUS-Schalter / Lautstärkeregler

B-10 Einschaltanzeige

B-11 Batteriefach-Abdeckung

C. Kleine Elterneinheit

C-1 Lautstärkeanzeigen

C-4 Stromversorgungsstecker

C-6 Ladekontrollleuchte

Stromversorgungseingang

C-8 Schalter zur Kanalwahl

C-9 Verbindungsanzeige

C-10 EIN/AUS-Schalter / Lautstärkeregler

C-11 Einschaltanzeige

C-12 Schalter für Verbindungsalarm

C-13 Batteriefach-Abdeckung

C-14 Aufladbarer Akkupack

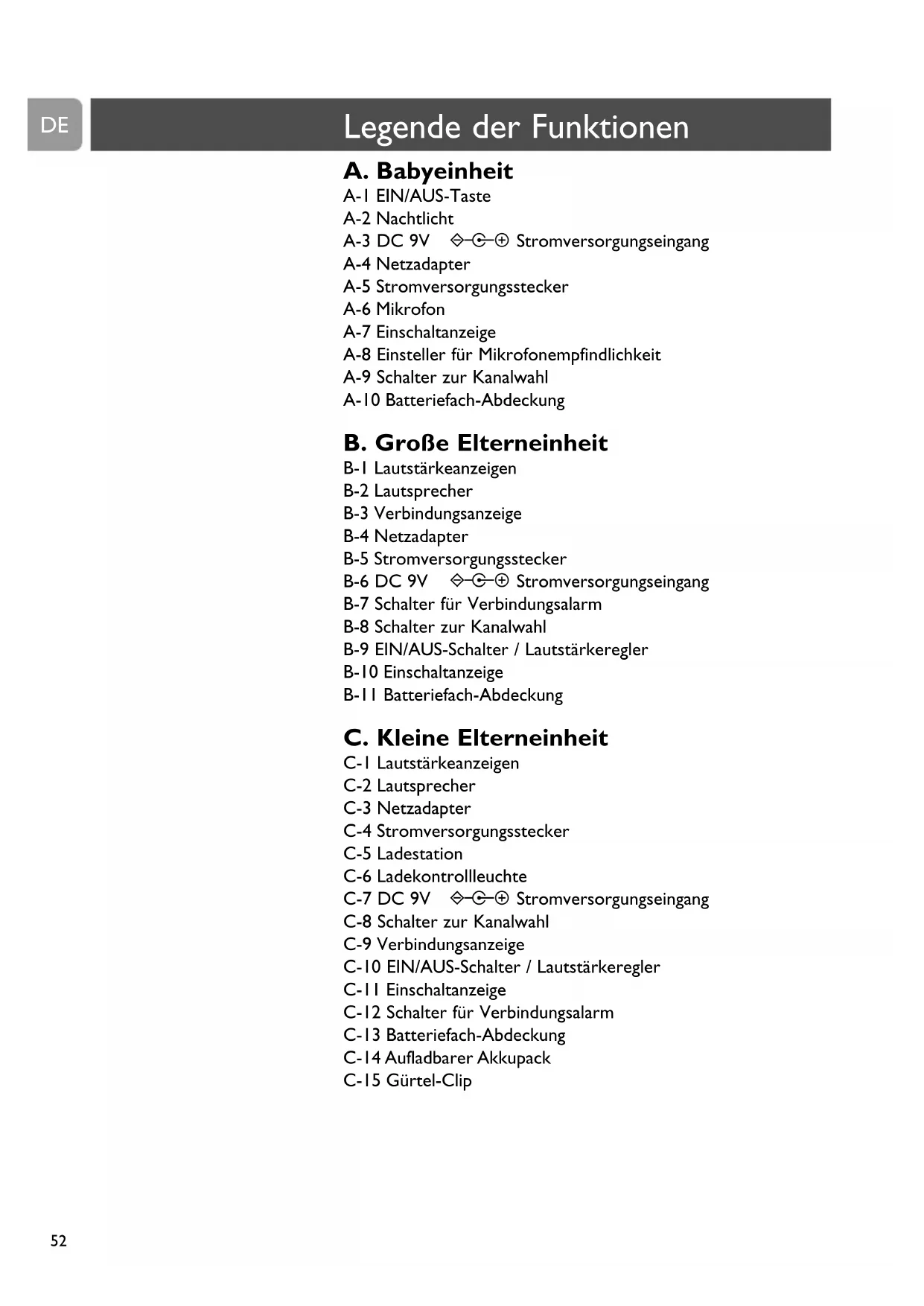

DE Legende der Funktionen

D.Was Sie sonst noch brauchen

– Eine Münze (zum Öffnen des Batteriefachs der Babyeinheit)

– Einen kleinen Flachklingen-Schraubendreher

(zum Einstellen der Kanalwahlschalter)

– 4 x 1,5-V-Batterien vom Typ AA für die Babyeinheit

(optional, wir empfehlen Philips Alkali-Batterien)

– 4 x 1,5-V-Batterien vom Typ AA für die große Elterneinheit

(optional, wir empfehlen Philips Alkali-Batterien)

Legende der Funktionen3 Abbildungen

52 Legende der Funktionen

52 Große Elterneinheit

52 Kleine Elterneinheit

53 Was Sie sonst noch brauchen

55 Herzlichen Glückwunsch

55 Sicherheitshinweise

55 Inbetriebnahme des Babysitters

56 Große Elterneinheit

57 Kleine Elterneinheit

57 Benutzen des Babysitters

58 Leistungsmerkmale

58 Vermeiden von Störungen (Kanalwahl)

60 Einstellen der Mikrofonempfindlichkeit

60 Geräuschlose Babyüberwachung

60 Ein- und Ausschalten des Nachtlichts

61 Ein- und Ausschalten des Verbindungsalarms

62 Anbringen / Abnehmen des Gürtel-Clips

(kleine Elterneinheit)

64 Häufig gestellte Fragen

66 Wichtige Informationen

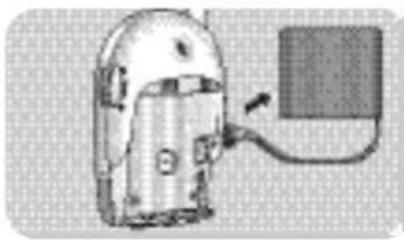

66 Austauschen des Akkupacks (kleine Elterneinheit)

67 Informationen zum Umweltschutz

67 Brauchen Sie Hilfe?

Philips hat sich der Aufgabe verschrieben, zuverlässige Babycare-Produkte herzustellen, die Mütter

und Väter wirklich brauchen können. Produkte, deren Zuverlässigkeit und Funktionsqualität ein

beruhigendes Gefühl vermittelt. Sie können sich darauf verlassen, dass dieser Babysitter von

Philips immer dafür sorgt, dass Sie Ihr Baby deutlich hören können, egal wo sie sich in Ihrem

Haus oder in der Umgebung aufhalten. Mit der Möglichkeit zur Wahl unter sechzehn

verschiedenen Kanälen können Sie eventuelle Störungen auf jeden Fall minimieren.

Philips Baby Care, In besten Händen

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie den Babysitter in Betrieb nehmen, und

bewahren Sie die Anleitung auf, damit Sie bei Bedarf darin nachschauen können. Dieser Babysitter

ist nur als Hilfsmittel gedacht. Es ist kein Ersatz für eine verantwortungsbewusste und korrekte

Aufsicht durch eine erwachsene Person und sollte daher auch nicht so eingesetzt werden.

• Vergewissern Sie sich, dass sich die Babyeinheit und das Adapterkabel immer außerhalb der

Reichweite des Babys befinden. Der Abstand sollte mindestens einen Meter betragen.

• Legen Sie die Babyeinheit niemals in das Babybett oder in den Laufstall.

• Decken Sie den Babysitter niemals ab (mit einem Handtuch, Laken, usw.).

• Benutzen Sie den Babysitter nicht an feuchten Orten oder in der Nähe von Wasser.

• Kontrollieren Sie, dass die auf dem Typenschild der Adapter (A-4, B-4, C-3) angegebene

Spannung mit der lokalen Netzspannung übereinstimmt, bevor Sie das Gerät an die

Stromversorgung anschließen.

• Setzen Sie den Babysitter nicht extremer Kälte,Wärme oder Sonneneinstrahlung aus.

• Öffnen Sie nicht das Gehäuse der Babyeinheit oder der Elterneinheiten (bis auf das

Batteriefach), da sonst eventuell die Gefahr eines elektrischen Schlags besteht.

• Die Antenne ist bei allen drei Einheiten fest; versuchen Sie nicht, sie herauszuziehen.

Herzlichen Glückwunsch

Inbetriebnahme des Babysitters

Die Babyeinheit kann mit Netzstrom oder mit Batterien betrieben

werden.Wenn Batterien eingesetzt sind, können diese bei einem

Netzausfall die Stromversorgung der Babyeinheit übernehmen.

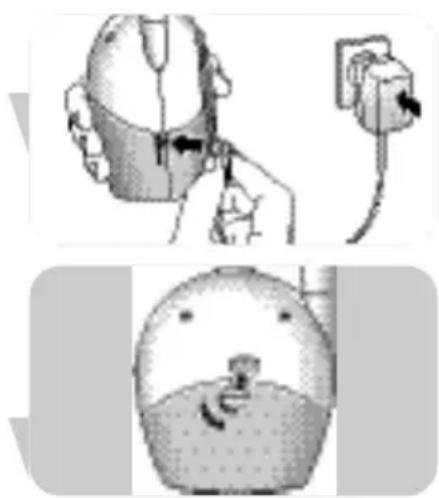

1 Verbinden Sie das Kabel des Netzadapters mit dem

Stromversorgungseingang (DC 9V

2 Stecken Sie den Netzadapter (A-4) in eine Wandsteckdose.

➜ Die Babyeinheit ist jetzt für den Netzbetrieb bereit.

1 Nehmen Sie die Batterriefach-Abdeckung (A-10) mit Hilfe

einer Münze von der Babyeinheit ab.2 Setzen Sie vier 1,5-V-Batterien vom Typ AA in das Batteriefach

ein und achten Sie dabei auf die Polarität. Die Batterien sind

nicht im Lieferumfang enthalten.Wir empfehlen Ihnen die

Verwendung von Philips Alkali-Batterien.

3 Bringen Sie die Batteriefach-Abdeckung (A-10) wieder mit

Hilfe einer Münze an.

➜ Die Babyeinheit ist jetzt für den Batteriebetrieb

Die große Elterneinheit kann mit Netzstrom oder mit Batterien

betrieben werden.Wenn Batterien eingesetzt sind, können diese

bei einem Netzausfall die Stromversorgung der Elterneinheit

1 Verbinden Sie das Kabel des Netzadapters mit dem

Stromversorgungseingang (DC 9V

2 Stecken Sie den Netzadapter (B-4) in eine Wandsteckdose.

➜ Die große Elterneinheit ist jetzt für den Netzbetrieb

1 Öffnen Sie das Batteriefach der Elterneinheit mit einem

Schraubendreher und schieben Sie die Abdeckung nach unten

2 Setzen Sie vier 1,5-V-Batterien vom Typ AA in das Batteriefach

ein und achten Sie dabei auf die Polarität. Die Batterien sind

nicht im Lieferumfang enthalten.Wir empfehlen Ihnen die

Verwendung von Philips Alkali-Batterien.

3 Schieben Sie die Batteriefach-Abdeckung (B-11) wieder

zurück, bis sie einrastet, und schließen Sie das Fach mit Hilfe

eines Schraubendrehers.

➜ Die große Elterneinheit ist jetzt für den

Batteriebetrieb bereit.

DE Inbetriebnahme des Babysitters

Kleine Elterneinheit

In die kleine Elterneinheit wurde bereits ein aufladbarer

Akkupack eingesetzt.

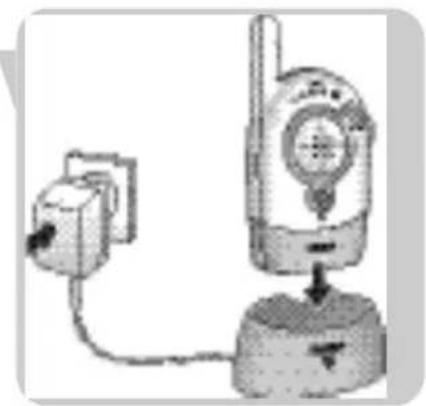

1 Verbinden Sie das Netzadapterkabel mit dem

Stromversorgungseingang (DC 9V

2 Stecken Sie den Netzadapter (C-3) in eine Wandsteckdose.

3 Stellen Sie die Elterneinheit in die Ladestation (C-5).

>Die Ladekontrollleuchte (C-6) leuchtet rot auf.

4 Lassen Sie die Elterneinheit in der Ladestation (C-5), bis die

Akkus vollständig aufgeladen sind (mindestens 14 Stunden).

> Wenn die Akkus vollständig aufgeladen sind, nimmt die

Leuchtkraft der Ladekontrollleuchte (C-5) langsam ab. Die

Elterneinheit kann jetzt aus der Ladestation herausgenommen

und bis zu 10 Stunden lang schnurlos benutzt werden.

> Wenn die Einschaltanzeige (C-11) rot blinkt, weist dies

darauf hin, dass die Akkus bald erschöpft sind. Stellen Sie

die Elterneinheit in die Ladestation (C-5), um die Akkus

➜ Die kleine Elterneinheit ist jetzt betriebsbereit!

Inbetriebnahme des Babysitters

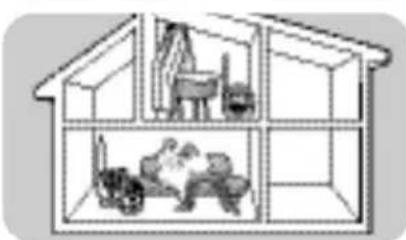

Benutzen des Babysitters

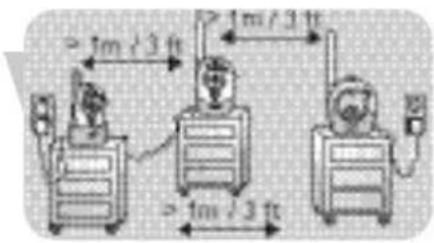

1 Positionieren Sie alle drei Einheiten im gleichen Raum, um die

Verbindung zu testen.Vergewissern Sie sich, dass sich die

Babyeinheit mindestens 1 Meter von den Elterneinheiten

2 Drücken Sie die Taste EIN/AUS (A-1), um die Babyeinheit

> Die Einschaltanzeige (A-7) leuchtet grün auf.3 Schalten Sie die Elterneinheiten mit dem jeweiligen EIN/AUS-

Schalter (B-9, C-10) ein und stellen Sie die Lautstärke mit den

Lautstärkereglern (B-9, C-10) nach Wunsch ein.

>Die Einschaltanzeige (B-10, C-11) leuchtet grün auf.

> Wenn die Verbindung zwischen den Einheiten aufgebaut

wurde, leuchten die Verbindungsanzeigen (B-3, C-9) an den

Elterneinheiten grün auf.

4 Stellen Sie die Babyeinheit mindestens 1 Meter von Ihrem

5 Stellen Sie die Elterneinheiten an den gewünschten Ort

innerhalb der Reichweite der Babyeinheit, aber mindestens

1 Meter von der Babyeinheit entfernt, auf.Weitere

Informationen zu der Reichweite finden Sie im Abschnitt

> Wenn Ihr Baby ein Geräusch von sich gibt, wird dies von

beiden Elterneinheiten erfasst.

➜ Sie können jetzt Ihr Baby überwachen!

DE Benutzen des Babysitters

Vermeiden von Störungen (Kanalwahl)

Stellen Sie stets sicher, dass die Kanalwahlschalter (A-9, B-8,

C-8) im Batteriefach bei allen Geräten auf denselben Kanal

Mit den Kanalwahlschaltern (A-9, B-8, C-8) können Sie unter

sechzehn verschiedenen Kanälen wählen. Sollte bei Ihnen der

Empfang durch andere Babyphone, Radiogeräte usw. gestört

werden, wählen Sie einen anderen Kanal.DE

1 Öffnen Sie bei allen Einheiten das Batteriefach (A-10, B-11,

• Babyeinheit:Verwenden Sie eine Münze.

• Große Elterneinheit: Benutzen Sie einen Schraubendreher

und schieben Sie die Abdeckung nach

• Kleine Elterneinheit: Schieben Sie die Abdeckung nach unten

2 Heben Sie den Akkupack der kleinen Elterneinheit an (C-14).

Wenn Sie die Babyeinheit und die große Elterneinheit mit

Batteriespannung betrieben haben, nehmen Sie jetzt die

Batterien aus beiden Einheiten heraus.

3 Drehen Sie den Innenkreis der Kanalwahlschalter (A-9, B-8,

C-8) mit einem kleinen Flachklingen-Schraubendreher in die

gewünschte Stellung.Achten Sie darauf, dass bei allen

Einheiten der gleiche Kanal eingestellt wird.

4 Setzen Sie die Batterien und den Akkupack wieder ein.

5 Schließen Sie bei allen Einheiten das Batteriefach (A-10, B-11,

LeistungsmerkmaleEinstellen der Mikrofonempfindlichkeit

Mit dem Mikrofonempfindlichkeitsschalter (A-8) an der

Babyeinheit können Sie die von der Babyeinheit erfasste

Lautstärke nach Wunsch einstellen: gering, mittel oder hoch.

Wird die Empfindlichkeit auf den maximalen Wert gestellt,

erfasst die Babyeinheit alle Geräusche. Sie können die

Mikrofonempfindlichkeit nur ändern, wenn die Verbindung

zwischen der Babyeinheit und den Elterneinheiten aufgebaut ist

(wenn die Verbindungsanzeigen (B-7, C-9) kontinuierlich grün

• Benutzen Sie den Mikrofonempfindlichkeitsschalter (A-8), um

die Mikrofonempfindlichkeit der Babyeinheit auf den

gewünschten Pegel zu stellen.Als Lautstärkereferenz können

Sie Ihre eigene Stimme nehmen.

> Die Einschaltanzeige (A-7) an der Babyeinheit leuchtet gelb

auf, wenn ein Geräusch erfasst wird.

Geräuschlose Babyüberwachung

• Stellen Sie die Lautstärke an den Elterneinheiten mit dem

EIN/AUS-Schalter / Lautstärkeregler (B-9, C-10) auf das

Schalten Sie die Elterneinheiten nicht vollständig aus!

> Die Lautstärke-Anzeigelampen (B-1, C-1) an den

Elterneinheiten zeigen Ihnen die Geräusche des Babys

optisch an. Je lauter das Geräusch von Ihrem Baby ist, desto

mehr Anzeigelampen leuchten auf.

> Wenn kein Geräusch wahrgenommen wird, leuchtet keine

der Anzeigelampen (B-1, C-1).

Hinweis: Sie können Ihr Baby auch mit nur einer der

Elterneinheiten geräuschlos überwachen.

Ein- und Ausschalten des Nachtlichts

• Drücken Sie auf das Nachtlicht (A-2) an der Babyeinheit, um

es ein- und auszuschalten.

DE Leistungsmerkmale

Ein- und Ausschalten des

Sie können den Verbindungsalarm an den Elterneinheiten

einschalten. Der Verbindungsalarm wird ausgelöst, wenn die

Verbindung zwischen den Einheiten verloren geht.

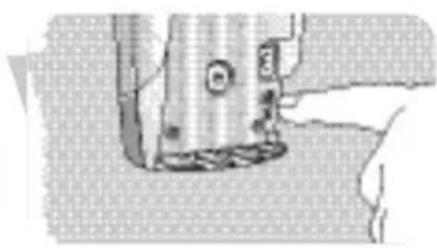

1 Öffnen Sie das Batteriefach (B-11, C-13) der Elterneinheiten.

• Große Elterneinheit: Benutzen Sie einen Schraubendreher

und schieben Sie die Abdeckung nach

• Kleine Elterneinheit: Schieben Sie die Abdeckung nach unten

2 Stellen Sie den Schalter (B-7, C-12) im Batteriefach auf

3 Schließen Sie bei beiden Einheiten das Batteriefach (B-11,

• Zum Deaktivieren der Alarmfunktion stellen Sie die Schalter

(B-7, C-12) auf OFF ( ).

Problem Mögliche Ursache Abhilfe

Kein Ton von den Laustärke aus oder zu leise. Lautstärkeregler (B-9, C-10) an

Elterneinheiten den Elterneinheiten nach unten

Einheiten außerhalb der Die Elterneinheiten näher an die

Reichweite. Babyeinheit heranbringen.

Keine Verbindung Die Einheiten sind auf Kanalwahlschalter (A-9, B-8, C-8)

zwischen den Einheiten. unterschiedliche Kanäle bei allen drei Einheiten auf

eingestellt. denselben Kanal stellen.

Elterneinheiten außerhalb Die Elterneinheiten näher

der Reichweite des an die Babyeinheit heranbringen.

Akku der kleinen Ende der Akku-Lebensdauer ist Akkupack auswechseln (C-14).

Elterneinheit wird erreicht.

Anbringen / Abnehmen des Gürtel-Clips

(kleine Elterneinheit)

Die kleine Elterneinheit können Sie immer mit sich führen, wenn

Sie sich im Haus bewegen oder in dessen unmittelbarer

Umgebung aufhalten. Sie erhalten dadurch mehr Bewegungsfreiheit

und haben Ihr Baby dabei immer noch unter Kontrolle.

Anbringen des Gürtel-Clips

• Führen Sie den kleinen Stift auf der Rückseite des Gürtel-

Clips in die Aussparung auf der Rückseite der Elterneinheit

ein. Drehen Sie den Gürtel-Clip nach links, bis er in seiner

Abnehmen des Gürtel-Clips

• Drehen Sie den Gürtel-Clip nach rechts (TURN 2) und

nehmen Sie ihn ab.DE Problem Mögliche Ursache Abhilfe

Störungen oder Handy oder schnurloses Abstand zwischen Telefon(en) und

schlechter Empfang Telefon zu nahe am Babysitter. Babysitter vergrößern.

Störung von anderen Alle Einheiten mit dem

Babyphonen in der Kanalwahlschalter (A-9, B-8, C-8).

Nachbarschaft. auf einen anderen Kanal stellen.

Batteriespannung lässt nach. Akkupack (C-14) der kleinen

Elterneinheit rechtzeitig wieder

Batterien der großen Elterneinheit

und/oder der Babyeinheit

Gesendetes Signal ist außerhalb Elterneinheiten näher an

der Reichweite; z.B. zu viele die Babyeinheit heranbringen.

Wände und/oder Decken

zwischen Babyeinheit und

Elterneinheiten zu nahe an einem Elterneinheiten weiter vom

Fenster; erfassen Störsignale Fenster entfernen.

von anderen Geräten.

Verbindungsanzeigen Einheiten außerhalb der Einheiten näher zusammenbringen.

(B-3, C-9) blinken rot / Reichweite.

ertönt. Störung von einem anderen Auf einen anderen Kanal

Babyphon. umschalten (A-9, B-8, C-8).

Störung von einer anderen Die andere FM-Quelle entfernen.

FehlerbehebungAntwort

Die wieder aufladbaren NiMH-Akkus müssen etwa 3 Mal

komplett aufgeladen und entladen werden, bevor sie ihre volle

Bleibt der wieder aufladbare Akkupack ständig mit der

Ladestation verbunden, kann dies seine Lebensdauer verkürzen.

Wenn das Produkt einige Zeit nicht benutzt wird, verliert der

aufgeladene Akkupack langsam seine Ladung. Das ist normal;

kurzes Aufladen bringt seine volle Kapazität zurück.

Die Ladekontrollleuchte (C-6) wird immer aktiviert, sobald die

Elterneinheit eingesetzt wird. Ihre Leuchtkraft nimmt allmählich

ab, wenn die Akkus vollständig geladen sind, jedoch leuchtet

diese Anzeige weiterhin, um darauf hinzuweisen, dass die

Elterneinheit mit Strom versorgt wird.

In diesem Fall sind die Akkus wahrscheinlich vollkommen leer.

Nach einer Ladedauer von ca. 30 Minuten kann die Elterneinheit

eingeschaltet werden, während sie in der Ladestation steht.

Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit höher

ein und / oder verkleinern Sie die Abstand der Babyeinheit zum

Baby (halten Sie dabei aber einen Mindestabstand von 1 Meter

Stellen Sie die Mikrofonempfindlichkeit der Babyeinheit niedriger

ein und / oder vergrößern Sie den Abstand der Babyeinheit zum

Baby (halten Sie dabei aber einen Mindestabstand von 1 Meter

Sie nähern sich wahrscheinlich dem Ende der Reichweite.

Versuchen Sie es an einem anderen Ort oder verringern Sie den

Abstand etwas. Bitte beachten Sie, dass es jedes Mal ca.

30 Sekunden dauert, bis eine neue Verbindung aufgebaut ist.

DE Häufig gestellte Fragen

aufladbarer Akkupack nach

dem ersten Aufladen nicht die

volle Betriebskapazität?

Die Betriebsdauer meines

aufladbaren Akkupacks ist sehr

Die Ladekontrollleuchte (C-6)

an der Ladestation (C-5) der

kleinen Elterneinheit leuchtet

auch nach der vollen

Ladedauer weiterhin rot.

Wenn die kleine Elterneinheit

in der Ladestation steht, kann

sie nicht sofort eingeschaltet

Die Elterneinheiten reagieren

zu langsam / zu spät auf

Geräusche des Babys.

Die Elterneinheiten reagieren

Die Verbindung geht ständig

verloren, der Ton wird

– Akkupack: wieder aufladbarer NiMH-Akku für kleine

Elterneinheit (im Lieferumfang enthalten).

– Netzadapter 230 V AC, 50 Hz (drei im Lieferumfang

enthalten).Ausgangsspannung 9 V DC, 200 mA.

– Bis zu 250 Meter (750 ft) im Freien. Die Reichweite hängt von

der Umgebung ab und kann durch verschiedene Störfaktoren

Trockene Materialien Material- Reichweite-

oder Drähte, kein Blei)

Bei nassen und feuchten Materialien kann die Verringerung bis

40,665 MHz, 40,680 MHz, 40,695 MHzAustauschen des Akkupacks

(kleine Elterneinheit)

Wenn der Akkupack der kleinen Elterneinheit öfter als üblich

wieder aufgeladen werden muss, tauschen Sie ihn gegen einen

neuen Akkupack aus.Verwenden Sie wieder aufladbare NiMH-

1 Öffnen Sie das Batteriefach der kleinen Elterneinheit, indem

Sie die Abdeckung (C-13) nach unten schieben.

2 Lösen Sie den alten Akkupack (C-14) von dem

Stromversorgungsstecker und nehmen Sie ihn heraus.

3 Verbinden Sie den neuen Akkupack vorsichtig mit dem

Stromversorgungsstecker und legen Sie ihn in das

4 Schließen Sie die Batteriefach-Abdeckung (C-13).

DE Wichtige Informationen

Informationen zum Umweltschutz

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien

und Komponenten entwickelt und hergestellt, die recycelt und

wieder verwendet werden können.

Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf

Rädern) auf dem Gerät, bedeutet dies, dass für dieses Gerät die

Europäischen Richtlinie 2002/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur

getrennten Sammlung von Elektro- und Elektronik-Altgeräten in

Richten Sie sich bitte nach den geltenden Bestimmungen in

Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren

Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte

werden Umwelt und Menschen vor möglichen negativen Folgen

• Reinigen Sie den Babysitter mit einem feuchten Tuch.

• Entsorgen Sie die erschöpften Batterien auf

umweltverträgliche Weise.

• Verwenden Sie keine alten und neuen Batterien oder

unterschiedliche Batterietypen gleichzeitig.

• Wenn Sie die Batterien in dem Gerät lassen und es mit

Netzstrom betreiben, kontrollieren Sie die Batterien bitte alle

sechs Monate auf eventuelle Leckstellen.

Wichtige Informationen

Online-Hilfe: www.philips.com

Für interaktive Hilfe, Downloads und häufig gestellte Fragen

Falls Sie irgendwelche Fragen zu/zum/zur SCD450 haben,

kontaktieren Sie für Hilfestellung bitte unsere Helpline! Die Nummer

können Sie im gesonderten Garantieheft finden.

Bevor Sie anrufen, lesen Sie bitte diese Anleitung aufmerksam durch.

Sie können die meisten Ihrer Probleme lösen.

Sie werden gefragt nach:

• Einer Beschreibung des Problems und wann es auftritt

• Der Typnummer auf dem Typenschild des Produkts

• Dem KaufdatumBabyeenheid

• Lever lege batterijen in als klein chemisch afval (KCA)

DK Funktionsforklaring

148 Funktionsforklaring
