Avent SCD450 - Monitores para bebês PHILIPS - Manual de utilização gratuito

Tipo de produto	Monitor para bebê (babyphone)
Marca	Philips
Modelo	Avent SCD450
Alimentação elétrica	230 V / 50 Hz, saída 9 V CC, 200 mA (3 adaptadores incluídos)
Alimentação a pilhas (unidade do bebê e unidade dos pais principal)	4 pilhas AA 1,5 V cada (não fornecidas, recomendado pilhas alcalinas Philips)
Alimentação (unidade dos pais secundária)	Bateria recarregável NiMH integrada (fornecida)
Alcance externo	Até 250 metros (conforme ambiente)
Número de canais	16 canais selecionáveis para limitar interferências
Ajuste de sensibilidade do microfone	Baixa, média, alta (interruptor na unidade do bebê)
Luz noturna	Integrada na unidade do bebê, ligável/desligável
Alarme de conexão	Sim, ativável/desativável nas unidades dos pais
Indicadores visuais de som	Luzes indicadoras de volume nas unidades dos pais
Monitoramento silencioso	Possível com indicadores luminosos apenas
Presilha de cinto	Sim, para a unidade dos pais secundária (removível)
Número de unidades	3 unidades: 1 bebê, 2 pais (principal + secundária)
Manutenção	Limpar com pano úmido; não usar produtos abrasivos
Segurança	Não colocar a unidade do bebê no berço ou cercadinho; manter a mais de 1 metro do bebê; não cobrir; não expor à umidade ou calor extremo
Temperatura de operação	0 °C a 40 °C
Pilhas recomendadas	Pilhas alcalinas Philips (não fornecidas)
Descarte	Respeitar a regulamentação local para REEE; não descartar com lixo doméstico
Garantia e assistência	Ver o folheto de garantia; assistência online em www.philips.com

Perguntas frequentes - Avent SCD450 PHILIPS

Por que uma bateria recarregável nova não está totalmente operacional após a primeira carga?

É necessário aproximadamente 3 cargas e descargas completas antes que as baterias NiMH recarregáveis atinjam sua capacidade total.

A autonomia da minha bateria recarregável está muito reduzida. Por quê?

Deixar a bateria conectada permanentemente ao carregador pode reduzir sua vida útil. Se você não usar o produto por um tempo, a bateria descarrega naturalmente. Recolocar a unidade no carregador por pouco tempo restaura sua capacidade.

O indicador de carga (C-6) do carregador permanece aceso em vermelho, mesmo após a recarga. Por quê?

O indicador de carga (C-6) está sempre aceso quando a unidade dos pais é instalada. Ele diminui gradualmente quando as baterias estão totalmente carregadas, mas permanece aceso para indicar que a unidade dos pais está ligada.

A unidade dos pais secundária não pode ser ligada imediatamente após ser colocada no carregador.

Se a bateria estiver completamente descarregada, aguarde cerca de 30 minutos de carga antes de ligar a unidade no carregador.

As unidades dos pais reagem muito lentamente aos choros do bebê.

Aumente a sensibilidade do microfone da unidade do bebê e/ou aproxime a unidade do bebê (respeitando a distância mínima de 1 metro).

As unidades dos pais reagem muito rápido a outros sons ambientes.

Reduza a sensibilidade do microfone da unidade do bebê e/ou afaste a unidade do bebê (sempre a pelo menos 1 metro).

A conexão cai de vez em quando, com cortes de som.

Você provavelmente está se aproximando dos limites da zona de alcance. Tente um local diferente ou aproxime-se ligeiramente da unidade do bebê. A conexão é restabelecida após cerca de 30 segundos.

Como mudar o canal para evitar interferências?

Abra o compartimento das pilhas de cada unidade, remova as pilhas se necessário, use uma pequena chave de fenda plana para girar o seletor de canal (A-9, B-8, C-8) na mesma posição para todas as unidades (16 canais disponíveis). Recoloque as pilhas e feche.

Como ativar o alarme de conexão (LINK)?

Nas unidades dos pais, abra o compartimento das pilhas e coloque o interruptor de alarme (B-7, C-12) em ON (I). O alarme soa em caso de perda de conexão. Para desativá-lo, coloque em OFF (O).

Posso usar o monitor sem pilhas, apenas na tomada?

Sim, a unidade do bebê e a unidade dos pais principal funcionam na tomada através de seus adaptadores. A unidade dos pais secundária recarrega em seu carregador. As pilhas fornecem uma alimentação de reserva em caso de falha de energia.

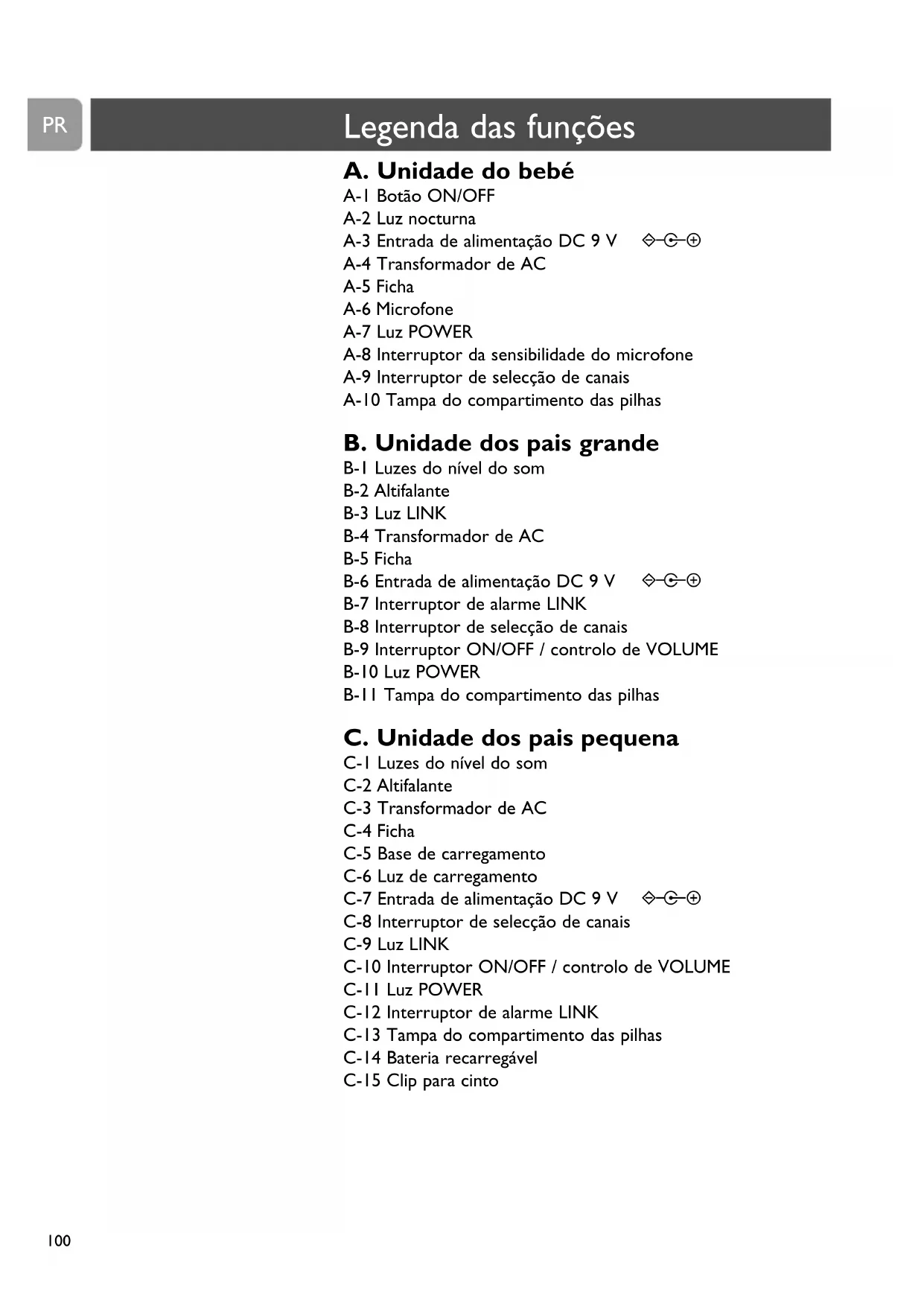

MANUAL DE UTILIZADOR Avent SCD450 PHILIPS

A-1 Botão ON/OFF A-2 Luz noturna A-3 Entrada de alimentação DC 9V A-4 Transformador de AC A-5 Ficha A-6 Microfone A-7 Luz POWER A-8 Interruptor da sensibilidade do microfone A-9 Interruptor de seleção de canais A-10 Tampa do compartimento das pilhas

B. Unidade dos pais grande

B-1 Luzes do nível do som B-2 Altifalante B-3 Luz LINK B-4 Transformador de AC B-5 Ficha B-6 Entrada de alimentação DC 9V B-7 Interruptor de alarme LINK B-8 Interruptor de seleção de canais B-9 Interruptor ON/OFF / controlo de VOLUME B-10 Luz POWER B-11 Tampa do compartimento das pilhas

C. Unidade dos pais pequena

C-1 Luzes do nível do som C-2 Altifalante C-3 Transformador de AC C-4 Ficha C-5 Base de carregamento C-6 Luz de carregamento C-7 Entrada de alimentação DC 9V C-8 Interruptor de seleção de canais C-9 Luz LINK C-10 Interruptor ON/OFF / controlo de VOLUME C-11 Luz POWER C-12 Interruptor de alarme LINK C-13 Tampa do compartimento das pilhas C-14 Bateria recarregável C-15 Clip para cinto

D. Outros elementos necessários

Moeda

(para abrir o compartimento das pilhas da unidade do bebé)

• Chave de fendas (pequena)

(para definir os interruptores de seleção de canais)

• 4 pilhas de 1,5 V AA para a unidade do bebé (opcional,

recomendamos a utilização de pilhas alcalinas Philips)

• 4 pilhas de 1,5 V AA para a unidade dos pais grande (opcional,

recomendamos a utilização de pilhas alcalinas Philips)

3 Ilustrações

100 Legendasfunções

100 Unidade do bebé 100 Unidade dos pais grande 100 Unidade dos pais PICQUA 101 Outros elementos necessários

102 Índice

103 Bem-vindo

103 Informações de segurança

103 Unidade do bebé 8 Unidade dos pais grande 105 Unidade dos pais PICQUA

106 Evitar interferências (selecção de canais) 108 Regular a sensibilidade do microfone 108 Monitorizar o bebé em silêncio 108 Ligar e desligar a luz nocturna 109 Ligar e desligar o alarme LINK 110 Colocar/retirar o clip para cinto (unidade dos pais pequena)

110 Resolução de problemas

112 Perguntas mais frequentes

113 Características Técnicas

114 Informações importantes

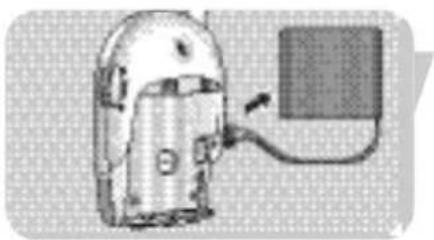

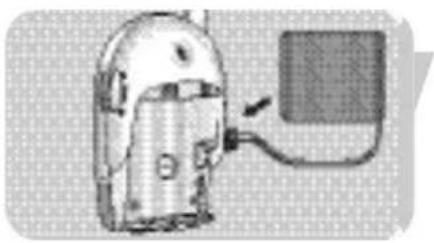

114 Substituir a bateria (unidade dos pais PICQUA) 115 Informações relativas ao meio ambiente 115 Manutenção

115 Precisa de ajuda?

A Philips dedica-se ao fabrico de produtos fiáveis e destinados à prestação de cuidados para proporcionar aos pais a tranquilidade de que necessitam. Com este monitor para bebés, pode ouvir o seu filho sempre que estiver dentro ou próximo da sua casa. Com dezasseis canais diferentes, ouvirá um nível mínimo de interferências.

Philips Baby Care, juntos a cuidar

Informações de segurança

Leia cuidadosamente este manual de utilização antes de utilizar o seu monitor para bebés e guarde-o para futuras referências. Este monitor para bebés é um dispositivo de apoio. Não é um substituto de uma supervisão responsável e adequada de um adulto e, por conseguinte, não deve ser utilizado para tal.

• Certifique-se de que a unidade do bebé e o cabo do transformador ficam sempre fora do alcance do bebé (a uma distância de, pelo menos, 1 metro / 3 pés).
• Nunca coloque a unidade do bebé no interior do berço ou do parque para bebés.
• Nunca tape o monitor para bebés (com uma toalha, cobertor, etc.).
• Nunca utilize o monitor para bebés em locais húmidos ou perto da água.
• Verifique se a tensão indicada na placa de identificação dos transformadores (A-4, B-4, C-3) corresponde à tensão utilizada no local, antes de ligar à fonte de alimentação de AC.
• Não exponha o monitor para bebés a vezes intensos de frio, calor ou luz (por exemplo, luz direta do sol).
• Para prevenir choques elétricos, não abra a unidade do bebé nem as unidades dos pais (exceto no caso das tampas dos compartimentos das pilhas).
• As antenas das três unidades são fixas; não tente esticá-las.

A unidade do bebé pode funcionar ligada à tomada elétrica ou a pilhas. As pilhas colocadas funcionam como apoio automático em caso de falha de energia.

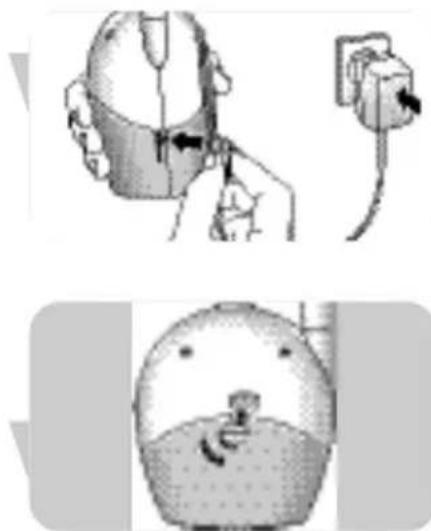

Funcionamento com ligação à tomada elétrica

1. Ligue o cabo do transformador à entrada de alimentação (DC 9 V - A-3) da unidade do bebé.

2. Ligue o transformador de AC (A-4) a uma tomada de parede.

→ A unidade do bebé fica pronta a funcionar com ligação à tomada elétrica.

Funcionamento com pilhas

Com uma moeda, retire a tampa do compartimento das pilhas (A-10) da unidade do bebé.

Introduza duas pilhas 1,5 V AA, tendo em atenção as indicações + e - no interior do compartimento das pilhas (pilhas não fornecidas; recomendamos a utilização de pilhas alcalinas Philips). Com uma moeda, feche a tampa do compartimento das pilhas (A-10). A unidade do bebé fica pronta a funcionar com pilhas.

Unidade dos pais grande

A unidade dos pais grande pode funcionar ligada à tomada elétrica ou a pilhas. As pilhas colocadas funcionam como apoio automático em caso de falha de energia.

Funcionamento com ligação à tomada elétrica

Ligue o cabo do transformador à entrada de alimentação (DC 9 V) da unidade dos pais. Ligue o transformador de AC (B-4) a uma tomada de parede. A unidade dos pais grande fica pronta a funcionar com ligação à tomada elétrica.

Funcionamento com pilhas

Com uma chave de fendas, abra o compartimento das pilhas da unidade dos pais e faça deslizar a tampa (B-11) para baixo.

Introduza quatro pilhas 1,5 V AA, tendo em atenção as indicações + e - no interior do compartimento das pilhas (pilhas não fornecidas; recomendamos a utilização de pilhas alcalinas Philips).

Faça deslizar a tampa do compartimento das pilhas (B-11) novamente para o respetivo lugar até ouvir um estalido e, com uma chave de fendas, feche o compartimento.

A unidade dos pais grande fica pronta a funcionar com pilhas.

Unidade dos pais pequena

A unidade dos pais pequena tem instalada uma bateria recarregável.

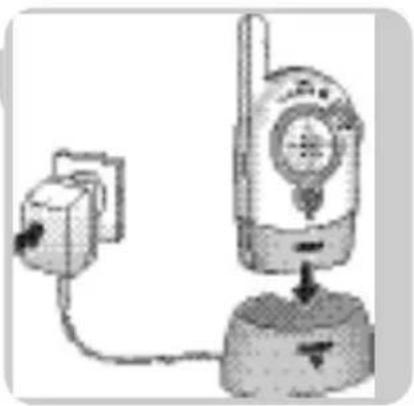

1 Ligue o cabo do transformador à entrada de alimentação (DC 9 V-0-C-7) da base de carregamento (C-5). 2 Ligue o transformador de AC (C-3) a uma tomada de parede. 3 Coloque a unidade dos pais na base de carregamento (C-5). > A luz de carregamento (C-6) acende-se a vermelho. 4 Deixe a unidade dos pais na base de carregamento (C-5) até a bateria estar totalmente carregada (pelo menos, 14 horas).

Quando a bateria estiver totalmente carregada, a luz de carregamento (C-5) escurece gradualmente. A unidade dos pais pode ser retirada da base de carregamento e ser utilizada sem qualquer tipo de ligação por fio até um máximo de 10 horas. Quando a luz POWER (C-11) pisca a vermelho, a carga da bateria está baixa. Coloque a unidade dos pais na base de carregamento (C-5) para recarregar a bateria.

→ A unidade dos pais fica pronta a funcionar!

Posicione as três unidades na mesma divisão para testar a ligação. Certifique-se de que a unidade do bebé fica a, pelo menos, 1 metro / 3 pés de distância das unidades dos pais. 2 Prima o botão ON/OFF (A-1) para ligar a unidade do bebé. > A luz POWER (A-7) acende-se a verde.

3 Ligue as unidades dos pais através dos botões ON/OFF (B-9, C-10) e regule o volume para o nível pretendido através dos controlos de VOLUME (B-9, C-10).

A luz POWER (B-10, C-11) acende-se a verde.

Quando a ligação entre as unidades tiver sido estabelecida, as luzes LINK (B-3, C-9) das unidades dos pais acendem-se a verde.

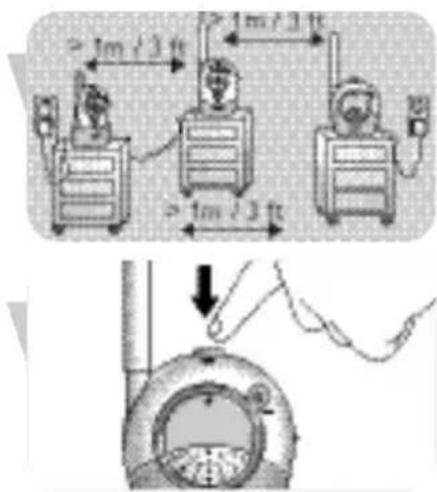

4 Posicione a unidade do bebé a, pelo menos, 1 metro / 3 pés de distância do bebé.

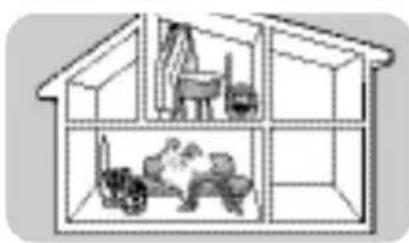

5 Posicione as unidades dos pais nos locais pretendidos dentro do raio de alcance de funcionamento da unidade do bebé, mas a, pelo menos, 1 metro / 3 pés de distância da unidade do bebé. Para mais informações sobre o raio de alcance de funcionamento, consulte 'Características Técnicas'.

Os sons emitidos pelo bebé serão ouvidos em ambas as unidades dos pais.

→ Pode fazer uma monitorização permanente do seu bebé!

Funções

Evitar interferências (seleção de canais)

Certifique-se sempre de que os interruptores de seleção de canais CHANNEL (A-9, B-8, C-8) localizados no interior dos compartimentos das pilhas e da bateria de todas as unidades estão colocados na mesma posição!

Com os interruptores de seleção de canais CHANNEL (A-9, B-8, C-8) é possível selecionar dezasseis posições de canal diferentes. Se ouvir alguma interferência de outros monitores de bebés, dispositivos de rádio, etc., selecione um canal diferente.

Abra as tampas dos compartimentos das pilhas e da bateria (A-10, B-11, C-13) de todas as unidades.

• Unidade do bebé: utilize uma moeda.
• Unidade dos pais grande: utilize uma chave de fendas e faça deslizar a tampa (B-11) para baixo.
• Unidade dos pais pequena: faça deslizar a tampa (C-13) para baixo.

2 Levante a bateria recarregável da unidade dos pais. Se estiver a utilizar a unidade do bebé e a unidade dos pais grande com alimentação a pilhas, retire as pilhas de ambas as unidades.

3 Utilize uma chave de fendas pequena para rodar o círculo interno dos interruptores de seleção de canais (A-9, B-8, C-8) para a posição pretendida. Certifique-se de que todas as unidades estão definidas para o mesmo canal.

4 Volte a colocar as pilhas e a bateria nos respetivos lugares.

5 Feche as tampas dos compartimentos das pilhas e da bateria (A-10, B-11, C-13).

Regular a sensibilidade do microfone

Com o interruptor da sensibilidade do microfone (A-8) da unidade do bebé, pode regular o som proveniente da unidade do bebé para o nível pretendido: baixo, médio ou elevado. Quando estiver definida para o nível máximo, a unidade do bebé monitoriza todos os sons. Só é possível alterar a sensibilidade do microfone se a ligação entre a unidade do bebé e as unidades dos pais estiver estabelecida (quando as luzes LINK (B-7, C-9) estiverem continuamente acesas a verde).

• Utilize o interruptor da sensibilidade do microfone (A-8) para regular a sensibilidade do microfone da unidade do bebé para o nível pretendido. É possível utilizar a própria voz como referência para o som.

A luz POWER (A-7) da unidade do bebé acende-se a amarelo quando é captado um som.

Monitorizar o bebé em silêncio

• Utilize o interruptor ON/OFF / os controlos VOLUME (B-9, C-10) das unidades dos pais para definir o volume para o nível mais baixo.

Não desligue completamente as unidades dos pais!

As luzes do nível do som (B-1, C-1) das unidades dos pais alertam visualmente para os sons do bebé. Quantos mais sons o bebé fizer, mais luzes verá. Quando não for detectado qualquer som, todas as luzes do nível do som (B-1, C-1) ficarão apagadas.

Nota: Também é possível monitorizar o bebé em silêncio apenas com uma das unidades dos pais.

Ligar e desligar a luz nocturna

• Prima a luz nocturna (A-2) da unidade do bebé para ligá-la e desligá-la.

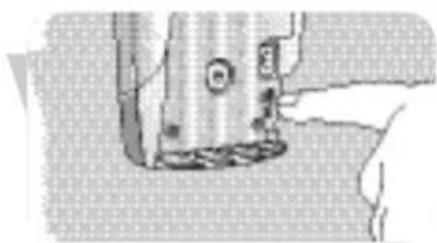

Ligar e desligar o alarme LINK

É possível ligar o alarme LINK nas unidades dos pais. O alarme LINK soará quando a ligação entre as unidades tiver sido perdida.

1 Abra os compartimentos das pilhas e da bateria (B-11, C-13) das unidades dos pais.

• Unidade dos pais grande: utilize uma chave de fendas e faça deslizar a tampa (B-11) para baixo.
• Unidade dos pais pequena: faça deslizar a tampa (C-13) para baixo.

2 Coloque os interruptores (B-7, C-12) localizados no interior do compartimento para a posição ON (R

3 Feche as tampas dos compartimentos das pilhas e da bateria (B-11, C-13).

• Para desligar o alarme, coloque os interruptores (B-7, C-12) na posição OFF.

Colocar / retirar o clipe para cinto (unidade dos pais pequena)

É possível transportar a unidade dos pais pequena dentro e próximo de casa, tendo liberdade de movimentos enquanto monitoriza o seu bebé.

Colocar o clipe para cinto

• Introduza o pino localizado na parte de trás do clipe para cinto no orifício localizado na parte de trás da unidade dos pais. Rode o clipe para cinto para a esquerda até encaixar na posição.

Retirar o clipe para cinto

• Rode o clipe para cinto para a direita (TURN) e retire-o.

Resolução de problemas

Problema Causa possível Solução

Não há som nas unidades. Volume na posição off ou demasiado baixo. Rode os controlos VOLUME (B-9, C-10) das unidades dos pais para cima.

para baixo.

Unidades fora do raio de alcance. Desloque as unidades dos pais para mais perto da unidade do bebé.

Não há ligação. As unidades estão definidas para canais diferentes. Coloque os interruptores de seleção de canais (A-9, B-8, C-8) na mesma posição.

As unidades dos pais estão fora do raio de alcance do sinal transmitido.

Desloque as unidades dos pais para mais perto da unidade do bebê.

A bateria da unidade dos pais pequena não recarrega.

O período de vida da bateria chegou ao fim.

Substitua a bateria (C-14).

Problema Causa possível Solução

Interferência ou má recepção. Telemóveis ou telefones sem fios demasiado perto do monitor do bebê. Desloque o(s) telefone(s) para longe do monitor do bebê.

Interferência de outros monitores de bebés na vizinhança. Mude todas as unidades para outro canal através do interruptor de seleção de canais (A-9, B-8, C-8).

Bateria fraca. Recarregue a bateria (C-14) da unidade dos pais pequena a tempo. Substitua as pilhas da unidade dos pais grande e/ou da unidade do bebê.

O sinal transmitido está fora do raio de alcance; por exemplo, há demasiadas paredes e/ou tectos entre a unidade do bebê e as unidades dos pais. Desloque as unidades dos pais para mais perto da unidade do bebê.

As unidades dos pais estão localizadas demasiado perto de uma janela e apanham sinais interferentes de outros aparelhos. Desloque as unidades dos pais para longe da janela.

As luzes LINK (B-3, C-9) piscam a vermelho / o alarme LINK soa.

As unidades estão fora do raio de alcance.

Desloque as unidades para mais perto umas das outras.

Interferência de outros monitores de bebés. Mude para um canal diferente (A-9, B-8, C-8).

Interferência de outras fontes de FM. Retire outras fontes de FM.

Pergunta

Por que é que uma bateria recarregável nova não tem uma capacidade de funcionamento total quando o primeiro carregamento?

A carga da minha bateria recarregável dura muito pouco. Porquê?

A luz de carregamento (C-6) da base de carregamento da unidade dos pais (C-5) permanece acesa a vermelho, mesmo antes de um tempo de carregamento completo. Porquê?

Quando está instalada na base de carregamento, a unidade dos pais não pode ser ligada de imediato.

As unidades dos pais reagem demasiado lentamente/tarde ao choro do bebé.

As unidades dos pais reagem demasiado depressa a outros sons ambiente.

A ligação é perdida periodicamente, há interrupções de som, etc.

Resposta

São precisos cerca de 3 recarregamentos e descarregamentos completos para que as baterias de NiMH recarregáveis atinjam toda a sua capacidade disponível.

Deixar a bateria recarregável continuamente ligada a uma unidade de carregamento pode diminuir o seu tempo de vida útil. Se o produto não for utilizado durante algum tempo, a bateria vai perdendo gradualmente a energia. Trata-se de uma situação normal; um carregamento curto restitui a sua capacidade total.

A luz de carregamento (C-6) é sempre ativada assim que a unidade dos pais for instalada. A luz escurece gradualmente quando a bateria está totalmente carregada, mas permanece acesa, indicando que a unidade dos pais está acesa.

Nesse momento, é provável que a bateria esteja completamente vazia. Após cerca de 30 minutos de carregamento será possível ligar a unidade dos pais, com esta instalada na unidade de carregamento.

Defina a sensibilidade do microfone da unidade do bebé para um nível mais alto e/ou desloque a unidade do bebé para mais perto do bebé (mantenha uma distância mínima de 1 metro / 3 pés).

Defina a sensibilidade do microfone da unidade do bebé para um nível mais baixo e/ou desloque a unidade do bebé para mais perto do bebé (mantenha uma distância mínima de 1 metro / 3 pés).

Provavelmente, está a aproximar-se dos limites exteriores do raio de alcance prático. Procure uma localização diferente e reduza ligeiramente a distância. De notar que demora aproximadamente 30 segundos para que cada ligação seja estabelecida.

Alimentação elétrica

• Bateria: de NiMH recarregável para a unidade dos pais (incluída).
• Transformador de AC de 230 V AC, 50 Hz (três inclusões). Tensão de saída 9 V DC, 200 mA.

• Até 250 metros / 750 pés ao ar livre. Dependendo da área circundante e de outros fatores de distúrbio, este raio de alcance pode ficar limitado.

Materiais secos Espessura Perda de do material alcance

Madeira, estuque, < 30cm / 12” 0-10% cartão gesso, vidro (sem metal ou fios, sem chumbo)
Tijolo, contraplacado < 30cm / 12” 5-35%
Betão reforçado < 30cm / 12” 30-100%
Grelhas, barras de metal < 1cm / 0,4”	90-100%
Folhas de metal, aluminio	< 1cm / 0,4” 100%

No caso de materiais molhados e húmidos, a redução pode atingir os 100%.

Frequências de transmissão

Substituir a bateria (unidade dos pais pequena)

Se a bateria da unidade dos pais pequena precisar de ser carregada com uma frequência superior à habitual, substitua-a por uma bateria nova. Utilize apenas baterias NiMH recarregáveis.

1. Abra a tampa do compartimento da bateria (C-13) da unidade dos pais pequena, fazendo deslizar a tampa para baixo.

2. Desligue a bateria usada (C-14) da respetiva ficha e retire-a.

3. Ligue cuidadosamente a bateria nova à ficha e coloque-a cuidadosamente dentro do compartimento da bateria.

4. Feche a tampa do compartimento da bateria (C-13).

Informações relativas ao meio ambiente

Eliminação do seu antigo produto

O seu produto foi desenhado e fabricado com matérias-primas e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando este símbolo, com um caixote do lixo traçado, está afixado a um produto, significa que o produto é abrangido pela Diretiva Europeia 2002/96/EC.

Informe-se acerca do sistema de recolha seletiva local para produtos elétricos e eletrónicos.

Aja de acordo com os regulamentos locais e não descarte os seus antigos produtos com o lixo doméstico comum. A correta eliminação do seu antigo produto ajuda a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública.

Manutenção

• Limpe o monitor para bebés com um pano húmido.
• Elimine as pilhas usadas de forma ambientalmente responsável.
• Não misture pilhas novas com usadas nem misture pilhas de tipos diferentes.
• Se as pilhas foram deixadas dentro da unidade com esta ligada à tomada, verifique a existência de fugas de vez em quando.

Precisa de ajuda?

Ajuda online: www.philips.com

Para ajuda interativa, transferências e perguntas mais frequentes.

Linha de contacto:

Se tiver quaisquer perguntas acerca do SCD450, por favor contacte a nossa linha de apoio para obter ajuda! Encontrará o número no folheto de Garantia, separado.

Antes de telegramar, por favor, leia este manual com atenção. Conseguirá resolver a maior parte das dificuldades.

Ser-lhe-á pedido:

• Uma descrição do problema e quando ocorre
• O número do tipo indicado na etiqueta do aparelho A data de compra

A. Mováδa μωρό

A-I Kouμπi ON/OFF A-2 Φως νυκτό A-3 Υποδοχή ρεύματος DC 9 V A-4 Μετασχηματιστής AC A-5 Βοήθεια ρεύματος A-6 Μικρόφωνο A-7 Αντλία POWER A-8 Διακόπτης Ευαισθησίας μικροφώνου A-9 Διακόπτης Επιλογής καναλιού A-10 Καπάκι θήκης μπαταριών
