GEBRUIKSAANWIJZING NSP380 YAMAHA

Solucionar problemas Problema Posible causa SoluciónNo hay sonido. Los cables del altavoz no están conectados correctamente.Compruebe que los cables de los altavoces estén conectados correctamente. El sonido es muy bajo. Los cables del altavoz no están conectados correctamente.Compruebe que los cables de los altavoces estén conectados correctamente:L (izquierdo) a L, R (derecho) a R, “+” a “+” y “–” a “–”.Problema Posible causa SoluciónEl conmutador POWER se encuentra en la posición ON, pero el subwoofer no funciona.El cable de alimentación no está conectado correctamente.Coloque el conmutador POWER en la posición OFF, y compruebe que el cable de alimentación esté conectado correctamente. No hay sonido. El control VOLUME está colocado en la posición 0.Suba el control VOLUME.El cable del subwoofer no está conectado correctamente.Compruebe que el cable del subwoofer esté conectado correctamente.El subwoofer es demasiado silencioso.El material original no contiene demasiados graves.Pruebe a reproducir un material original que contenga más graves.Las ondas flotantes eliminan los sonidos graves.Vuelva a colocar el subwoofer o divida las superficies paralelas de la pared, colocando estanterías para libros u otros objetos de gran tamaño en la pared. Especificacionesi Nl

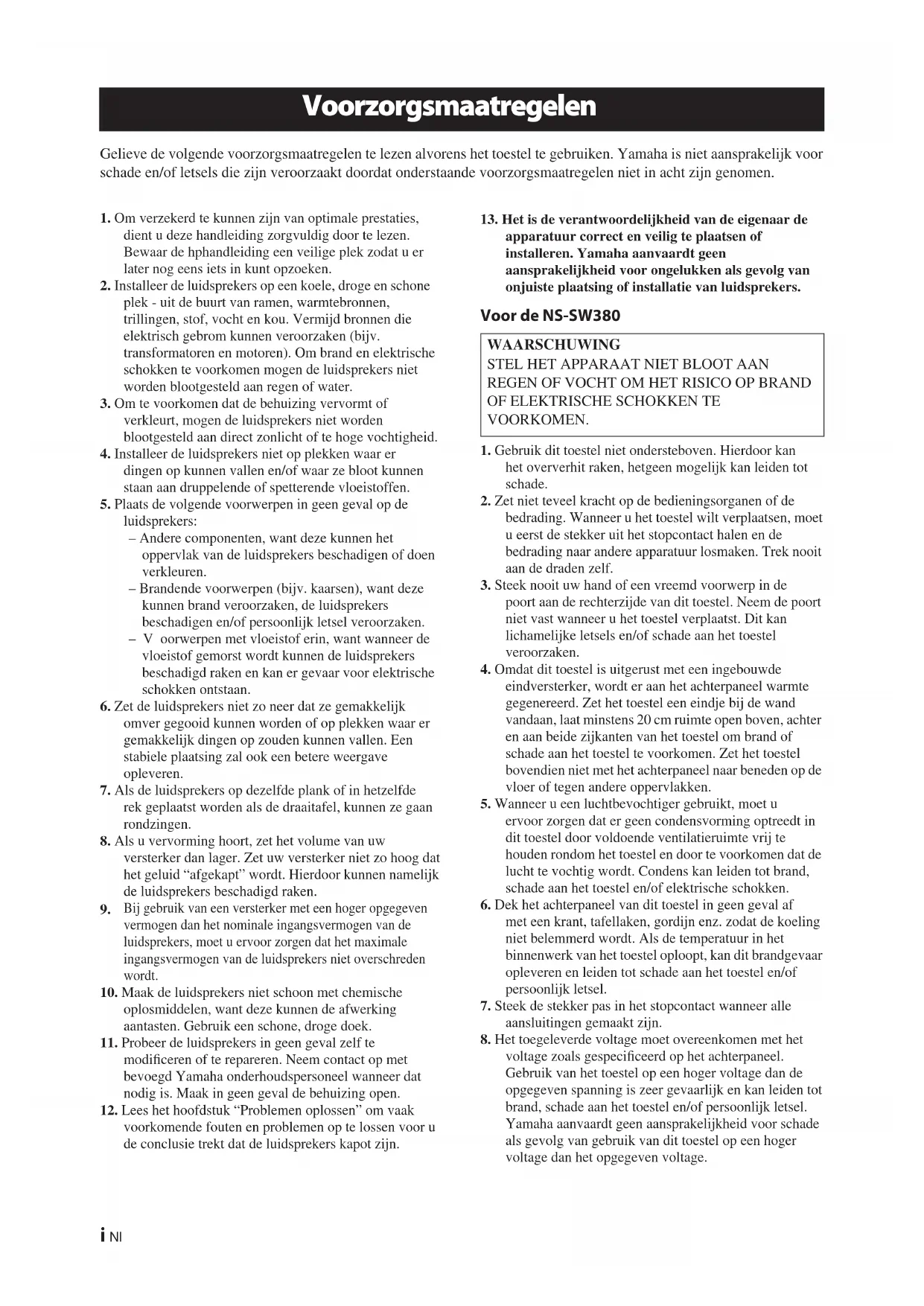

Gelieve de volgende voorzorgsmaatregelen te lezen alvorens het toestel te gebruiken. Yamaha is niet aansprakelijk voor

schade en/of letsels die zijn veroorzaakt doordat onderstaande voorzorgsmaatregelen niet in acht zijn genomen. 1. Om verzekerd te kunnen zijn van optimale prestaties, dient u deze handleiding zorgvuldig door te lezen. Bewaar de hphandleiding een veilige plek zodat u er later nog eens iets in kunt opzoeken.2. Installeer de luidsprekers op een koele, droge en schone plek - uit de buurt van ramen, warmtebronnen, trillingen, stof, vocht en kou. Vermijd bronnen die elektrisch gebrom kunnen veroorzaken (bijv. transformatoren en motoren). Om brand en elektrische schokken te voorkomen mogen de luidsprekers niet worden blootgesteld aan regen of water. 3. Om te voorkomen dat de behuizing vervormt of verkleurt, mogen de luidsprekers niet worden blootgesteld aan direct zonlicht of te hoge vochtigheid.4. Installeer de luidsprekers niet op plekken waar er dingen op kunnen vallen en/of waar ze bloot kunnen staan aan druppelende of spetterende vloeistoffen.5. Plaats de volgende voorwerpen in geen geval op de luidsprekers: – Andere componenten, want deze kunnen het oppervlak van de luidsprekers beschadigen of doen verkleuren.– Brandende voorwerpen (bijv. kaarsen), want deze kunnen brand veroorzaken, de luidsprekers beschadigen en/of persoonlijk letsel veroorzaken.–Voorwerpen met vloeistof erin, want wanneer de vloeistof gemorst wordt kunnen de luidsprekers beschadigd raken en kan er gevaar voor elektrische schokken ontstaan.6. Zet de luidsprekers niet zo neer dat ze gemakkelijk omver gegooid kunnen worden of op plekken waar er gemakkelijk dingen op zouden kunnen vallen. Een stabiele plaatsing zal ook een betere weergave opleveren.7. Als de luidsprekers op dezelfde plank of in hetzelfde rek geplaatst worden als de draaitafel, kunnen ze gaan rondzingen.8. Als u vervorming hoort, zet het volume van uw versterker dan lager. Zet uw versterker niet zo hoog dat het geluid “afgekapt” wordt. Hierdoor kunnen namelijk de luidsprekers beschadigd raken. 9.

Bij gebruik van een versterker met een hoger opgegeven

vermogen dan het nominale ingangsvermogen van de

luidsprekers, moet u ervoor zorgen dat het maximale

ingangsvermogen van de luidsprekers niet overschreden

10. Maak de luidsprekers niet schoon met chemische oplosmiddelen, want deze kunnen de afwerking aantasten. Gebruik een schone, droge doek.11. Probeer de luidsprekers in geen geval zelf te modificeren of te repareren. Neem contact op met bevoegd Yamaha onderhoudspersoneel wanneer dat nodig is. Maak in geen geval de behuizing open.12. Lees het hoofdstuk “Problemen oplossen” om vaak voorkomende fouten en problemen op te lossen voor u de conclusie trekt dat de luidsprekers kapot zijn.13. Het is de verantwoordelijkheid van de eigenaar de apparatuur correct en veilig te plaatsen of installeren. Yamaha aanvaardt geen aansprakelijkheid voor ongelukken als gevolg van onjuiste plaatsing of installatie van luidsprekers. Voor de NS-SW380 1. Gebruik dit toestel niet ondersteboven. Hierdoor kan het oververhit raken, hetgeen mogelijk kan leiden tot schade.2. Zet niet teveel kracht op de bedieningsorganen of de bedrading. Wanneer u het toestel wilt verplaatsen, moet u eerst de stekker uit het stopcontact halen en de bedrading naar andere apparatuur losmaken. Trek nooit aan de draden zelf. 3. Steek nooit uw hand of een vreemd voorwerp in de poort aan de rechterzijde van dit toestel. Neem de poort niet vast wanneer u het toestel verplaatst. Dit kan lichamelijke letsels en/of schade aan het toestel veroorzaken.4. Omdat dit toestel is uitgerust met een ingebouwde eindversterker, wordt er aan het achterpaneel warmte gegenereerd. Zet het toestel een eindje bij de wand vandaan, laat minstens 20 cm ruimte open boven, achter en aan beide zijkanten van het toestel om brand of schade aan het toestel te voorkomen. Zet het toestel bovendien niet met het achterpaneel naar beneden op de vloer of tegen andere oppervlakken. 5. Wanneer u een luchtbevochtiger gebruikt, moet u ervoor zorgen dat er geen condensvorming optreedt in dit toestel door voldoende ventilatieruimte vrij te houden rondom het toestel en door te voorkomen dat de lucht te vochtig wordt. Condens kan leiden tot brand, schade aan het toestel en/of elektrische schokken. 6. Dek het achterpaneel van dit toestel in geen geval af met een krant, tafellaken, gordijn enz. zodat de koeling niet belemmerd wordt. Als de temperatuur in het binnenwerk van het toestel oploopt, kan dit brandgevaar opleveren en leiden tot schade aan het toestel en/of persoonlijk letsel.7. Steek de stekker pas in het stopcontact wanneer alle aansluitingen gemaakt zijn.8. Het toegeleverde voltage moet overeenkomen met het voltage zoals gespecificeerd op het achterpaneel. Gebruik van het toestel op een hoger voltage dan de opgegeven spanning is zeer gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. Yamaha aanvaardt geen aansprakelijkheid voor schade als gevolg van gebruik van dit toestel op een hoger voltage dan het opgegeven voltage. Voorzorgsmaatregelen

WAARSCHUWING STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN.ii Nl

Voorzorgsmaatregelen

9. De zeer lage tonen die door dit toestel geproduceerd

worden kunnen leiden tot 'rondzingen' bij gebruik van

een draaitafel. Zet dit toestel in voorkomende gevallen

verder weg van de draaitafel.

10. Het toestel an schade oplopen wanneer bepaalde

geluiden voortdurend op een hoog volume worden

gereproduceerd. Als er bijvoorbeeld voortdurend

20 Hz–50 Hz sinusgolven van een testdisc, of lage

tonen van een elektronisch instrument enz. worden

gereproduceerd, dient u het volume lager te zetten om te

voorkomen dat het toestel beschadigd wordt.

11. Als u het door dit toestel geproduceerde geluid hoort

vervormen (bijv. een onnatuurlijk, onderbroken

“tikken” of “hameren”), zet het volume dan lager. Zeer

luide lage tonen van film-soundtracks, of luide passages

in popmuziek kunnen dit toestel beschadigen.

12. Trillingen veroorzaakt door zeer lage tonen kunnen ook

TV beelden storen. Zet dit toestel in voorkomende

gevallen verder weg van de TV.

13. Pak de stekker vast wanneer u deze uit het stopcontact

trekt, trek niet aan het snoer.

14. Wanneer u dit toestel langere tijd niet zult gebruiken

(wanneer u bijvoorbeeld op vakantie gaat), dient u de

stekker uit het stopcontact te halen.

15. Installeer dit toestel in de buurt van het stopcontact op

zo’n manier dat u gemakkelijk bij de stekker kunt.

(Voor de modellen voor China, Korea, Azië en de

De spanningskeuzeschakelaar op het achterpaneel

van dit toestel dient correct ingesteld te worden op

de plaatselijke netspanning ALVORENS de stekker

van het netsnoer van dit toestel in het stopcontact te

steken. Instelbare netspanningen zijn 110-120/220-

240 V wisselstroom, 50/60 Hz.

De stroomvoorziening van dit toestel is niet afgesloten

zolang de stekker in het stopcontact zit, ook al is het

toestel zelf uitgeschakeld. Het toestel werd ontworpen

om in deze stand slechts een zeer kleine hoeveelheid

stroom te verbruiken.

Informatie voor gebruikers van inzameling en

verwijdering van oude apparaten.

Dit teken op de producten, verpakkingen

en/of bijgaande documenten betekent dat

gebruikte elektrische en elektronische

producten niet mogen worden gemengd

met algemeen huishoudelijk afval.

Breng alstublieft voor de juiste

behandeling, herwinning en hergebruik

van oude producten deze naar daarvoor

bestemde verzamelpunten, in

overeenstemming met uw nationale

wetgeving en de instructies 2002/96/EC.

Door deze producten juist te

rangschikken, helpt u het redden van

waardevolle rijkdommen en voorkomt u

mogelijke negatieve effecten op de

menselijke gezondheid en de omgeving,

welke zich zou kunnen voordoen door

ongepaste afvalverwerking.

Voor meer informatie over het inzamelen

en hergebruik van oude producten kunt u

contact opnemen met uw plaatselijke

gemeente, uw afvalverwerkingsbedrijf of

het verkooppunt waar u de artikelen heeft

[Informatie over verwijdering in ander

landen buiten de Europese Unie]

Dit symbool is alleen geldig in de

Europese Unie. Mocht u artikelen weg

willen gooien, neem dan alstublieft

contact op met uw plaatselijke

overheidsinstantie of dealer en vraag naar

de juiste manier van verwijderen.iii Nl

Voorzorgsmaatregelen

Beperkte garantie voor de Europese Economische Ruimte en Zwitserland

Hartelijk dank dat u een Yamaha-product hebt gekozen. In het onwaarschijnlijke geval dat uw Yamaha-product tijdens de garantie dient te worden

gerepareerd, dient u contact op te nemen met de dealer bij wie u het hebt gekocht. Indien u moeilijkheden ervaart, gelieve dan contact op te nemen met de

vertegenwoordiging van Yamaha in uw land. U vindt de gegevens op onze website (http://www.yamaha-hifi.com/ of http://www.yamaha-uk.com/ voor

inwoners van het V.K.).

Er wordt gegarandeerd dat het product vrij is van gebreken in fabricage en materialen voor een periode van twee jaren te rekenen vanaf de originele

aankoop. Yamaha zorgt ervoor, met inachtneming van onderstaande voorwaarden, dat een product dat gebreken vertoont wordt gerepareerd of dat om het

even welke onderdelen worden gerepareerd of vervangen (naar goeddunken van Yamaha) zonder kosten voor de onderdelen of werkuren. Yamaha

behoudt zich het recht voor om een product te vervangen door een gelijkaardig met dezelfde eigenschappen en waarde, indien een model niet meer

leverbaar is of het onrendabel is dit te repareren.

1. De originele factuur of de kassabon (met vermelding van de aankoopdatum, de productcode en de naam van de dealer) MOET worden gevoegd bij het

product dat gebreken vertoont, samen met een verklaring waaruit het gebrek blijkt. Ingeval van afwezigheid van dit duidelijk aankoopbewijs, behoudt

Yamaha zich het recht voor om gratis service te weigeren en kan het product op kosten van de klant worden teruggezonden.

2. Het product MOET zijn gekocht bij een ERKENDE Yamaha dealer binnen de Europese Economische Ruimte (EEA) of Zwitserland.

3. Het product mag geen wijzigingen of veranderingen hebben ondergaan, tenzij deze schriftelijk door Yamaha werden toegestaan.

4. Het volgende is van garantie uitgesloten:

a. Regelmatig onderhoud of reparaties of vervanging van onderdelen vanwege normale slijtage.

b. Schade die voortkomt uit:

(1) Reparaties uitgevoerd door de klant zelf of een ongemachtigde derde.

(2) Een onjuiste verpakking of oneigenlijk gebruik wanneer het product door de klant wordt verstuurd. Het is belangrijk te weten dat het de

verantwoordelijkheid is van diegene die het product terugstuurt dat het product adequaat is ingepakt wanneer hij of zij het product terugstuurt

met het oog op reparatie.

(3) Oneigenlijk gebruik, met inbegrip van maar niet beperkt tot (a) verzuim om het product voor normale doeleinden te gebruiken of te gebruiken

overeenkomstig de instructies van Yamaha met betrekking tot eigenlijk gebruik, onderhoud en opslag, en (b) installatie of gebruik van het

product op een manier die niet overeenkomt met de van toepassing zijnde technische of veiligheidsnormen in de landen van gebruik.

(4) Ongevallen, blikseminslag, waterschade, brandschade, een onjuiste ventilatie, lekkende batterijen of een oorzaak die buiten de controle van

(5) Gebreken aan het systeem waarin het product wordt ingebouwd en/of onverenigbaarheid met derde producten.

(6) Gebruik van een product dat in de Europese Economische Ruimte en/of Zwitserland werd ingevoerd, maar niet door Yamaha, en dat niet voldoet

aan de technische of veiligheidsnormen van het land van gebruik en/of de standaardspecificaties van producten die door Yamaha in de Europese

Economische Ruimte en/of Zwitserland worden verkocht.

(7) Producten die niet AV (audiovisueel) gerelateerd zijn.

(De producten die onderworpen zijn aan de “Yamaha AV garantievoorwaarden” worden gedefinieerd op onze website:

http://www.yamaha-hifi.com/ of http://www.yamaha-uk.com/ voor inwoners van het V.K.)

5. Indien de garantie verschilt tussen het land van aankoop en het land van gebruik, zal de garantie van het land van gebruik van toepassing zijn.

6. Yamaha kan niet aansprakelijk worden gesteld voor verlies of beschadiging, hetzij rechtstreeks of onrechtstreeks of anders, behalve voor de reparatie

of vervanging van het product.

7. Maak kopieën van douaneformulieren of gegevens omdat Yamaha niet aansprakelijk kan worden gesteld voor om het even welke wijzigingen aan of

verlies van dergelijke formulieren en gegevens.

8. Deze garantie heeft noch invloed op de statutaire rechten van klanten die van toepassing zijn binnen het kader van de nationale wetgevingen, noch op

de rechten van klanten ten opzichte van de dealer die voortkomen uit hun overeenkomst tot verkoop/aankoop.1 Nl

Van harte bedankt voor uw aankoop van een NS-P380 5.1-speakersysteem van Yamaha.

Controleer eerst of u de volgende dingen ontvangen hebt.

Geleverde onderdelen

Geleverde onderdelen 1

Installeren van de front- en surroundspeakers

Installeren van de subwoofer2

Wandmontage van de front- en

Aansluiten van de speakers 4

Aansluiten van de netsnoeren 5

Gebruik van de subwoofer 6

Instellen van het subwoofervolume 6

Verhelpen van problemen 7

surroundspeakers. Wees,

tijdens het voorbereiden

van de kabels, voorzichtig

dat u zich niet verwondt.)

De subwoofer bevat een eindtrap met de

Advanced Yamaha Active Servo Technology

voor een superieure en “lekker volle”

systeem met akoestisch

fullrange-luidsprekers met een

De middenspeaker bevat een 2-weg-

systeem met een akoestisch perfecte

luidsprekerophanging.

Gummipoten: Wanneer u de speakers op een effen

oppervlak wilt plaatsen, kleeft u het best vier

bijgeleverde gummipoten in de uithoeken aan de

onderkant van elke speaker (zie de afbeelding). De

gummipoten voorkomen dat de speakers verschuiven.

■ Middenspeaker ■ Surroundspeakers

Alvorens de speakers aan te sluiten moet u ze op de

gewenste plaatsen zetten. De keuze van de

opstellingsplaats is van groot belang, omdat u hiermee

voor een deel de geluidskwaliteit bepaalt. Zet de

speakers daarom op plaatsen die bijdragen aan een

optimale weergavekwaliteit op de luisterpositie. Zie

ook de afbeeldingen hieronder.

De opstellingsplaats van de subwoofer is van minder

groot belang dan die van de overige speakers, omdat

laagfrequente signalen niet directioneel zijn. Zie

“Installeren van de subwoofer” voor meer details.

•Wanneer een speaker zich te dicht bij een TV met

beeldbuis bevindt, verandert eventueel de

kleurweergave c.q. hoort u een bromgeluid. Als dat

bij u het geval is, moet u de betreffende speakers

minstens 20 cm van de TV vandaan plaatsen. Bij

TVs met LCD- of plasmascherm doet zich deze

Installeren van de front- en

Frontspeakers: Zet de twee frontspeakers links en

rechts van de TV en ongeveer op gelijke hoogte met

deze laatste. Draai de speakers recht naar de

Surroundspeakers: De linker en rechter

surroundspeaker moeten zich achter de luisterpositie

bevinden en ongeveer 1,8 m boven de grond licht naar

binnen gedraaid worden.

De front- en surroundspeakers kunt u op een tafel of

een ander voorwerp zetten c.q. aan de muur

bevestigen. Zie “Wandmontage van de front- en

surroundspeakers” op blz. 3 voor meer details.

Middenspeaker: Plaats de middenspeaker pal in het

midden tussen de frontspeakers en richt hem eveneens

op de luisterpositie.

Installeren van de subwoofer

Plaats de subwoofer aan de buitenkant van de linker of

rechter frontspeaker (zie A en B in de afbeelding).

Hoewel positie C eveneens mogelijk is, richt u de

subwoofer het best nooit recht op de luisterpositie,

omdat de hoeveelheid laag –zeker wanneer de

luisterpositie zich in het midden van de kamer

bevindt– anders te wensen overlaat. Dit houdt

verband met “staande golven”, die de lage frequenties

onderdrukken. Zet de subwoofer daarom altijd een

beetje schuin in een hoek. U zou er echter ook voor

kunnen kiezen de symmetrie van parallel lopende

wanden d.m.v. een boekenkast e.d. te verstoren.

Opstellen van de speakers MiddenRechts vooraanSubwoofer TV Surround linksLinks vooraanSurround rechtsSubwoofer Frontspeaker

AB C Opmerking: Staande golven kunnen de basweergave nadelig beïnvloeden.3 Nl Opstellen van de speakersNederlands Wandmontage van de front- en

surroundspeakers De front- en surroundspeakers kunt u als volgt aan een muur of wand bevestigen. De frontspeakers mogen, naar keuze, verticaal of horizontaal worden geïnstalleerd. 1 Draai de schroeven zoals hierna getoond in een stevige muur of pijler. Gebruik hiervoor zelftappende schroeven met een diameter van 3,5–4 mm. 2 Hang de houder van elke speaker over de uitstekende schroeven. Opmerking •De as van de schroef moet zich in het smalle gedeelte van de ophanging bevinden, omdat de speaker anders zou kunnen vallen. Waarschuwingen •Elke frontspeaker weegt 1,0 kg. De surroundspeakers wegen daarentegen 0,45 kg. Installeer de speakers nooit aan een wand van spaanderplaat of een muur met bijzonder zacht bovenmateriaal. Anders komen de schroeven namelijk na verloop van tijd los te zitten, zodat de speakers vallen en beschadigd worden of verwondingen veroorzaken.•Gebruik nooit nagels, zelfklevende tape of andere voorwerpen voor de wandmontage van de speakers. De optredende trillingen zorgen er namelijk na verloop van tijd voor dat de speakers vallen.•Om ongelukken met loshangende speakerkabels te voorkomen moet u deze laatste eveneens aan de muur bevestigen.•Kies, indien mogelijk, altijd installatieplaatsen waar hoofdverwondingen onwaarschijnlijk zijn, indien een speaker toch zou vallen. ■ Frontspeakers ■ Surroundspeakers Minstens20 mm150 mmMuur/pijler 6 mm 150 mmVerticaalHorizontaal45 mmMuur/pijler 6 mm Minstens20 mm4 Nl

Voorzichtig: Vóór het aansluiten of afkoppelen van de speakers moet u de aansluiting van de subwoofers en de

overige AV-apparaten op het lichtnet verbreken.

Aansluiten van de speakers

SURROUND Naar een stopcontactMiddenspeakerSubwooferVersterkerFrontspeakersRechts LinksOpmerking: De precieze schikking van de luidsprekerklemmen verschilt naar gelang de gebruikte versterker.SurroundspeakersRechts Links5 Nl Aansluiten van de speakersNederlands ■ Voorbereiden van de speakerkabels Eens de speakers opgesteld zijn moet u de 25 meter lange kabel in voldoende stukken snijden om de front- en surroundspeakers evenals de middenspeaker te kunnen aansluiten. 1 Bereid kabels met een voldoende lengte voor de verschillende speakers voor. U hebt vijf kabels nodig. 2 Verwijder aan weerszijden van de speakerkabels ±10 mm van de kabelmantel. 3 Draai de aders stevig vast.

Opmerkingen •De luidsprekerkabels moeten altijd zo kort mogelijk zijn. Draai ze nooit samen en rol de overtollige lengte nooit op.•Draai de aders zo stevig mogelijk vast om te voorkomen dat ze andere onderdelen raken.•Wees tijdens het voorbereiden van de speakerkabels voorzichtig dat u zich niet verwondt. ■ Gebruik van de aansluitklemmen

1 Druk de klem in en houd hem ingedrukt.

2 Schuif er de ader in.

3 Laat de tab weer los om te zorgen dat de aders (maar niet de kabelmantel) worden vastgeklemd. 4 Test de stevigheid van de verbinding door voorzichtig aan de kabel te trekken. Opmerkingen •Voorkom dat loszittende aders andere kabels raken, omdat dit de speakers of zelfs de versterker zou kunnen beschadigen.•In het geval van een gebrekkige verbinding geven de betreffende speakers geen signaal weer. ■ Aansluiten van de speakers Verbi nd elke speaker met de geschikte klemmen op uw versterker. Gebruik hiervoor de eerder voorbereide kabels. Zie ook het “Aansluitschema” op blz. 4.Let, tijdens het aansluiten, op de juiste polariteit – de pluspool (+) van de speaker moet op de positieve (+) klem en de minpool (–) van de speaker moet op de negatieve (–) klem van de versterker worden aangesloten. Een foute polariteit leidt tot een onnatuurlijk geluid met veel te weinig bas. Vo or alle gebruikte NS-P380 speakers moet u de betreffende grootteparameters van uw AV-receiver op klein (oftewel “S”) zetten.Als u de subwoofer op een DSP-versterker of AV-receiver van Yamaha wilt aansluiten, moet u de SUBWOOFER- of LOW PASS-uitgang gebruiken.

Aansluiten van de netsnoeren

Wan nee r u alle speakers en de subwoofer hebt aangesloten, mag u de versterker en de overige AV-apparaten op een stopcontact aansluiten.Goed Fout10 mm 2 3311Positief (+)Negatief (–)Opmerking: De klemmen mogen alleen de aders, maar nooit de kabelmantel raken.6 Nl

1 Stroomindicator Licht op, wanneer de POWER-schakelaar zich in de ON-stand bevindt en dooft, wanneer u de OFF-stand kiest. 2 INPUT-connector Hierop moet u de subwooferuitgang van de versterker (Line-niveau) aansluiten. 3 VOLUME-regelaar Dient voor het instellen van het subwoofervolume. Draai hem naar rechts om het volume te verhogen en naar links om het te verminderen. 4 POWER-schakelaar Zet hem in de ON-stand om de subwoofer in te schakelen. Zet hem op OFF om de subwoofer uit te schakelen. Instellen van het

subwoofervolume Tijdens de ingebruikname van de subwoofer moet u de geschikte volumebalans tussen de subwoofer en de frontspeakers instellen. 1 Schakel alle AV-apparaten in.

2 Zet de VOLUME-regelaar van de subwoofer op de minimumwaarde (0). 3 Zet de POWER-schakelaar op ON. De stroomindicator aan de achterkant licht op. 4 Start de weergave van een audiobron met veel basfrequenties. Zet het volume van de versterker op de gewenste waarde. 5 Draai de VOLUME-regelaar van de subwoofer nu zo ver tot de balans tussen de laagweergave en de overige frequenties voor u optimaal is.Opmerkingen •Na deze balansinstelling hoeft u de VOLUME-instelling van de subwoofer waarschijnlijk nooit meer te wijzigen, omdat het weergavevolume op de versterker kan worden ingesteld.•Als u de frontspeakers (NS-B380) door andere speakers vervangt, moet u het niveau van de subwoofers eventueel opnieuw wijzigen. •De frequentiecurven hieronder tonen hoe de subwoofer en de frontspeakers samen voor een fullrange-weergave zorgen. Frequentieverloop Hieronder ziet u de frequentieverloop van de subwoofer (NS-SW380). De grafiek hieronder toont de gecombineerde frequentieverloop van de subwoofer (NS-SW380) en de frontspeakers (NS-B380). Gebruik van de subwoofer

90 100 dBNS-SW380NS-B3807 Nl Nederlands Wanneer dit product niet naar behoren lijkt te werken, vindt u hier eventueel de oplossing. Als u niets vindt over de

bij u optredende storing of als u het probleem niet kunt verhelpen, moet u meteen de aansluiting op het lichtnet

verbreken en contact opnemen met uw Yamaha-dealer of een erkende herstellingsdienst.

■ Subwoofer (NS-SW380)

■ Frontspeakers (NS-B380),

Middenspeaker (NS-C380) Type 2-weg-systeem met akoestisch perfecte ophangingniet magnetisch afgeschermd Luidspreker 6,5 cm conuswoofer x2 + 2,5 cm symmetrische boltweeter

■ Surroundspeakers (NS-B280) Type ... Fullrangesysteem met akoestisch perfecte ophanging niet magnetisch afgeschermd Luidspreker 6,5 cm conusluidspreker

) Vo edingModel voor de VS en Canada AC 120 V, 60 HzModel voor AustraliëAC 240 V, 50 HzModel voor het VK en Europa AC 230 V, 50 HzModellen voor China, Korea, Azië en algemeen model AC 110–120/220–240 V, 50/60 Hz Afmetingen (B x H x D) 290 x 292 x 327 mm

Wijzigingen van de specificaties zonder voorafgaande

kennisgeving voorbehouden.

Verhelpen van problemen Probleem Mogelijke oorzaak Oplossing U hoort niets. De luidsprekerkabels zijn niet naar behoren aangesloten.Controleer of alle luidsprekerkabels goed zijn aangesloten. Het signaal is veel te stil. De luidsprekerkabels zijn niet naar behoren aangesloten.Controleer of alle luidsprekerkabels goed zijn aangesloten:L (links) op L, R (rechts) op R, “+” op “+” en “–” op “–”.Probleem Mogelijke oorzaak OplossingDe POWER-schakelaar bevindt zich in de ON-stand, maar de subwoofer doet het niet.Het netsnoer is niet naar behoren aangesloten.Zet de POWER-schakelaar op OFF en ga na of het netsnoer naar behoren op het stopcontact is aangesloten. U hoort niets. De VOLUME-regelaar staat op 0. Verhoog de VOLUME-instelling. De subwooferkabel is niet goed aangesloten.Controleer de verbinding van de subwooferkabel. De subwoofer is te stil. De gekozen signaalbron bevat maar weinig laag. Kies een andere bron om na te gaan of de laagweergave nu wél goed zit.De basfrequenties worden onderdrukt door staande golven.Zet de subwoofer op een andere plaats of verbreek de symmetrie van parallel lopende wanden d.m.v. een boekenkast e.d. Specificatiesi Ru
