GEBRUIKSAANWIJZING Chill RB 7025 SEVERIN

NL Zuigrobot • Bedieningshandleiding 190

RB7025.book Seite 189 Dienstag, 16. Oktober 2018 2:47 14190

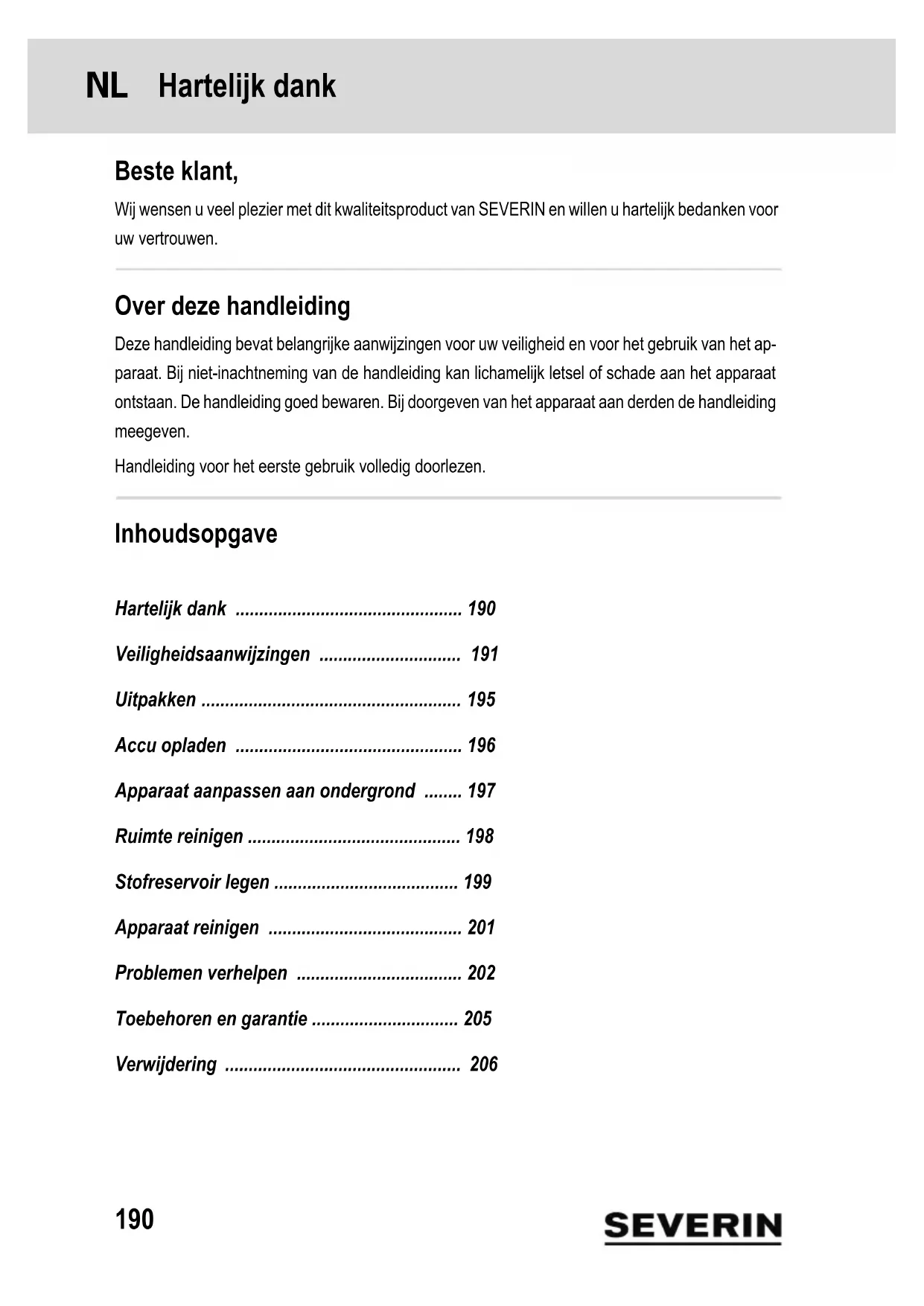

Hartelijk dank 1 Hartelijk dank Beste klant,

Wij wensen u veel plezier met dit kwaliteitsproduct van SEVERIN en willen u hartelijk bedanken voor

Over deze handleiding

Deze handleiding bevat belangrijke aanwijzingen voor uw veiligheid en voor het gebruik van het ap-

paraat. Bij niet-inachtneming van de handleiding kan lichamelijk letsel of schade aan het apparaat

ontstaan. De handleiding goed bewaren. Bij doorgeven van het apparaat aan derden de handleiding

Handleiding voor het eerste gebruik volledig doorlezen.

Veiligheidsaanwijzingen 191

Apparaat aanpassen aan ondergrond 197

Toebehoren en garantie 205

NL RB7025.book Seite 190 Dienstag, 16. Oktober 2018 2:47 14191

Veiligheidsaanwijzingen 2 Veiligheidsaanwijzingen Veiligheid van bepaalde groepen personen

– Het apparaat kan door kinderen vanaf 8 jaar en ouder alsmede door

personen met verminderde fysieke, sensorische of mentale vaardig-

heden of gebrek aan ervaring en/of kennis alleen gebruikt worden,

als er toezicht op hen gehouden wordt of als zij in het veilige gebruik

van het apparaat geïnstrueerd zijn en de daaruit resulterende geva-

ren begrepen hebben.

– Kinderen mogen niet met het apparaat spelen of op het apparaat

gaan zitten of staan. Reiniging en gebruikersonderhoud mag niet

door kinderen zonder toezicht uitgevoerd worden.

– Apparaat en stroomkabel buiten bereik van kinderen jonger dan 8

– Verpakkingsmaterialen buiten bereik van kinderen bewaren en ver-

wijderen. Anders bestaat er verstikkingsgevaar.

Apparaat veilig aansluiten

Het apparaat wordt met elektrische stroom opgeladen, daarbij bestaat

in principe gevaar van een elektrische schok. Let daarom in het bijzon-

der op het volgende:

– Voeding alleen op stopcontacten aansluiten, die overeenkomen met

de gegevens op het typeplaatje van de voeding.

– Apparaat en voeding voor het gebruik controleren op evt. beschadi-

gingen. Nooit een defect apparaat of een apparaat met defecte voe-

– Nooit proberen om het apparaat of de voeding ervan zelf te repare-

ren. Om gevaren te voorkomen mogen reparaties aan het apparaat

en de voeding alleen door onze klantenservice uitgevoerd worden.

Een defect apparaat of voeding voor reparatie aan een dealer of de

SEVERIN-klantenservice overhandigen.

RB7025.book Seite 191 Dienstag, 16. Oktober 2018 2:47 14192

Veiligheidsaanwijzingen

– Apparaat of voeding niet in water of andere vloeistoffen dompelen.

Apparaat en voeding buiten bereik houden van regen of natheid. Ap-

paraat niet gebruiken in de buitenlucht of ruimtes met hoge lucht-

– Voeding niet met natte handen aanraken. Bij het uittrekken van de

voeding uit het stopcontact altijd direct aan de voeding trekken.

– Erop letten, dat de voedingskabel niet geknikt, ingeklemd of erover

heen gereden wordt of met hittebronnen, vocht of scherpe randen in

aanraking komt. Erop letten, dat de voedingskabel niet voor struikel-

– Voor het reinigen of onderhouden van het apparaat alsmede voor

het wisselen van toebehoren apparaat uitschakelen en ervoor zor-

gen, dat de voeding niet aangesloten is.

Veiligheid bij de omgang met accu's

Bij verkeerde omgang met accu's bestaat er letsel- en explosiegevaar.

– Mocht het nodig zijn, om de accu te vervangen, contact opnemen

met een dealer of de SEVERIN-klantenservice. Accu nooit zelf ver-

vangen. Accu nooit door andere accu's of batterijen vervangen.

– Voor het uitbouwen van de accu ervoor zorgen, dat de voeding uit

het stopcontact getrokken is.

– Accu nooit uit elkaar halen, aan hoge temperaturen blootstellen of in

– Accu's niet blootstellen aan direct zonlicht.

- Bij een opslagduur van max. 3 maanden de volgende temperatu-

ren aanhouden: -20 ― +45 °C.

- Bij een opslagduur van langer dan 1 jaar de volgende temperatu-

ren aanhouden: -20 ― +20 °C.

RB7025.book Seite 192 Dienstag, 16. Oktober 2018 2:47 14193

Veiligheidsaanwijzingen

– Accu's nooit kortsluiten, d.w.z. niet beide polen tegelijkertijd aanra-

ken, vooral niet met elektrisch geleidende voorwerpen. Accu's zo op-

slaan, dat ze ook bij de opslag niet door andere accu's of metalen

voorwerpen kortgesloten worden.

– Voor het opladen van de accu uitsluitend de meegeleverde voeding

gebruiken. De accu nooit met een andere voeding opladen. De mee-

geleverde voeding wederom uitsluitend voor het opladen van de

accu van dit apparaat gebruiken.

– Accu na gebruikseinde uitbouwen zoals beschreven. Accu daarna

direct naar een overeenkomstig inzamelpunt in uw omgeving bren-

gen en zo zorgen voor een veilige en milieuvriendelijke verwijderen.

Accu nooit met het huisvuil verwijderen!

– Bij ondeskundige omgang kan vloeistof uit de accu komen. Accu niet

langer gebruiken, als deze beschadigd is of er zelfs vloeistof naar

- Indien vloeistof naar buiten is gekomen, contact met de vloeistof

- Indien er contact is geweest met de vloeistof, deze direct met veel

water afspoelen. Bij nawerkingen (welke dan ook) een arts raad-

Gebruik volgens de voorschriften

Het apparaat mag alleen in het huishouden gebruikt worden. Het appa-

raat mag alleen gebruikt worden voor het reinigen van effen, normaal

verontreinigde harde vloeren. Daarbij worden de beste reinigingsresul-

taten behaald in kleine of gesloten ruimtes.

Indien de ronde borstels niet gemonteerd zijn, kan het ook op laagpolig

tapijt gebruikt worden.

Elk ander gebruik geldt als verkeerd gebruik en is verboden.

RB7025.book Seite 193 Dienstag, 16. Oktober 2018 2:47 14194

Veiligheidsaanwijzingen

Om letsel, brand en schade te voorkomen, mag het apparaat niet

gebruikt worden voor het zuigen van:

– Mensen, dieren of planten. Zuigopening altijd buiten bereik houden

van lichaamsdelen, haar en kledingstukken.

– Gloeiende, brandende of smeulende deeltjes (zoals as, kool, houts-

kool, sigaretten, lucifers).

– Explosieve of licht ontvlambare stoffen of toners.

– Water en andere vloeistoffen, bijv. vochtige tapijtreinigers.

– Puntige voorwerpen zoals glassplinters, spijkers of puin.

Verboden is bovendien:

– Zelfstandig ombouwen of repareren van het apparaat of de voeding

– Gebruik zonder dat stofreservoir, filter en deksel correct geplaatst

– Gebruik in ruimtes, waarin breekbare voorwerpen staan of voorwer-

pen die gemakkelijk kunnen omvallen. Ruimtes zo voorbereiden, dat

het gebruik van het apparaat geen schade kan veroorzaken.

– Gebruik, opslag of opladen in de buitenlucht.

– Het plaatsen van voorwerpen op het apparaat.

RB7025.book Seite 194 Dienstag, 16. Oktober 2018 2:47 14195

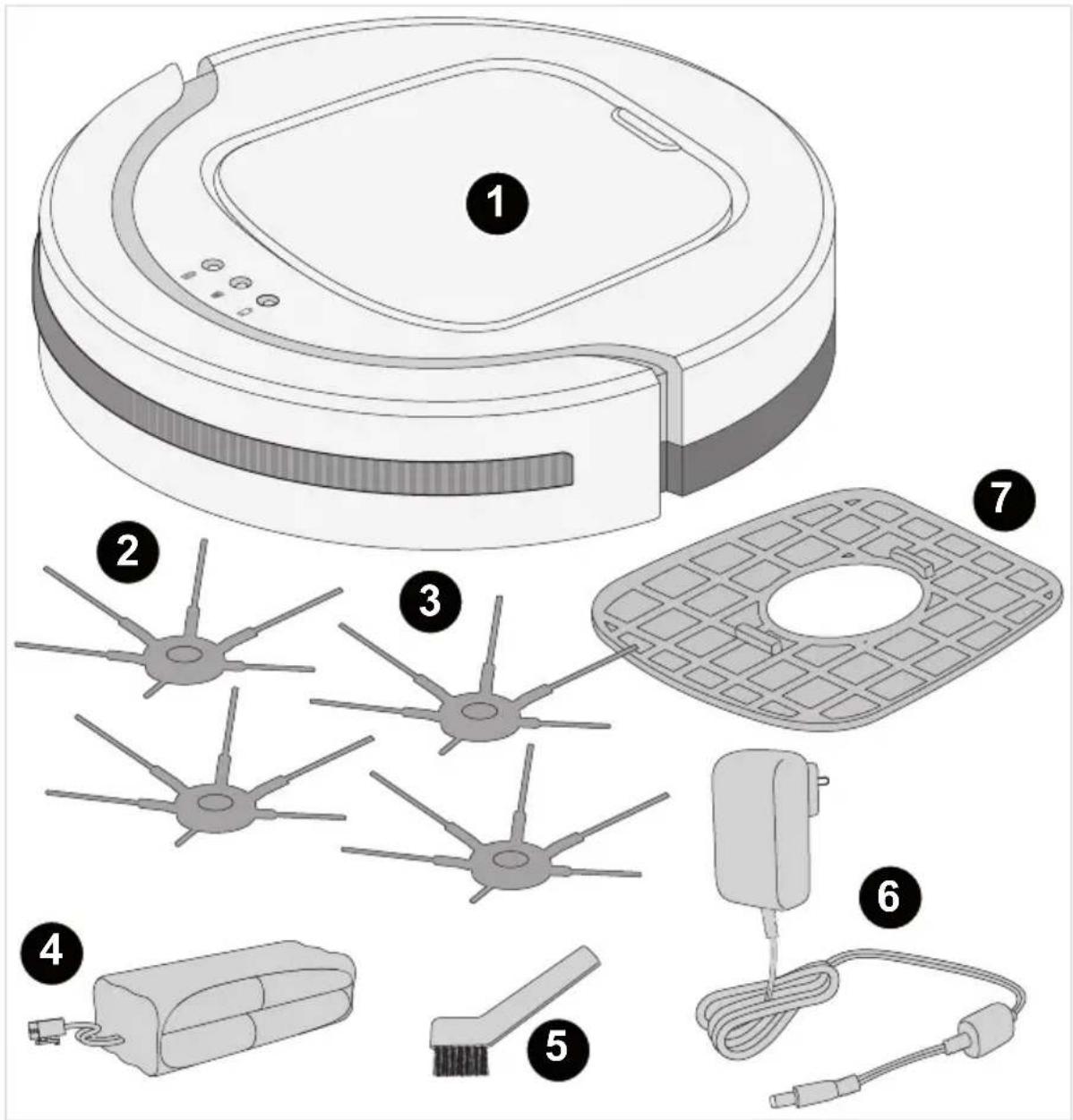

Uitpakken 3 Uitpakken 1. Apparaten en toebehoren uitpakken.

2. Controleren of levering volledig is (zie afbeelding).

– niet afgebeeld: Handleiding

RB7025.book Seite 195 Dienstag, 16. Oktober 2018 2:47 14196

Accu opladen 4 Accu opladen Aanwijzing:

Vóór het eerste gebruik voorzichtig de doorzichtige beschermende afdekking van de aan/uit-schakel-

aar verwijderen. Hiervoor geen scherpe voorwerpen gebruiken die het apparaat kunnen beschadigen.

Accu het beste voor elk gebruik opladen, vooral nadat deze langer niet gebruikt werd.

Dit verhoogt de levensduur van de accu en zorgt voor zo lang mogelijke reinigingscycli.

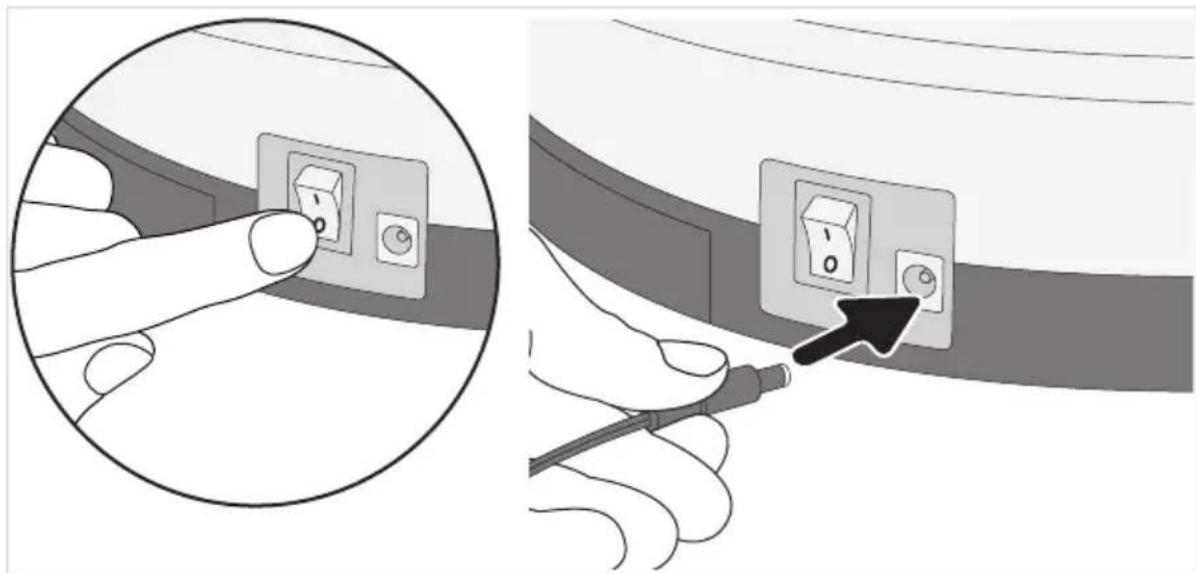

1. Ervoor zorgen dat het apparaat uitgeschakeld is.

2. Voeding op het apparaat aansluiten (zie afbeelding).

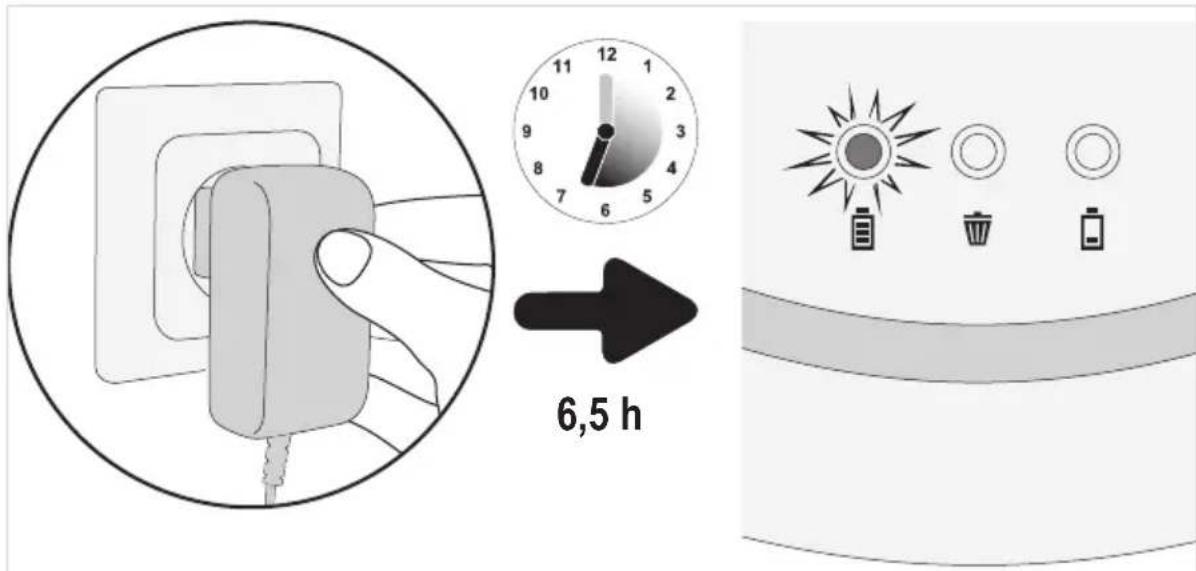

3. Voeding op stopcontact aansluiten (zie detail).

– De LED knippert. Ca 6,5 uur wachten, tot de LED continu brandt.

4. Voeding uit stopcontact en apparaat trekken.

Apparaat voorbereiden voor gebruik, pagina 197, „Apparaat aanpassen aan ondergrond“.

RB7025.book Seite 196 Dienstag, 16. Oktober 2018 2:47 14197

Apparaat aanpassen aan ondergrond

5 Apparaat aanpa ssen aan ondergrond

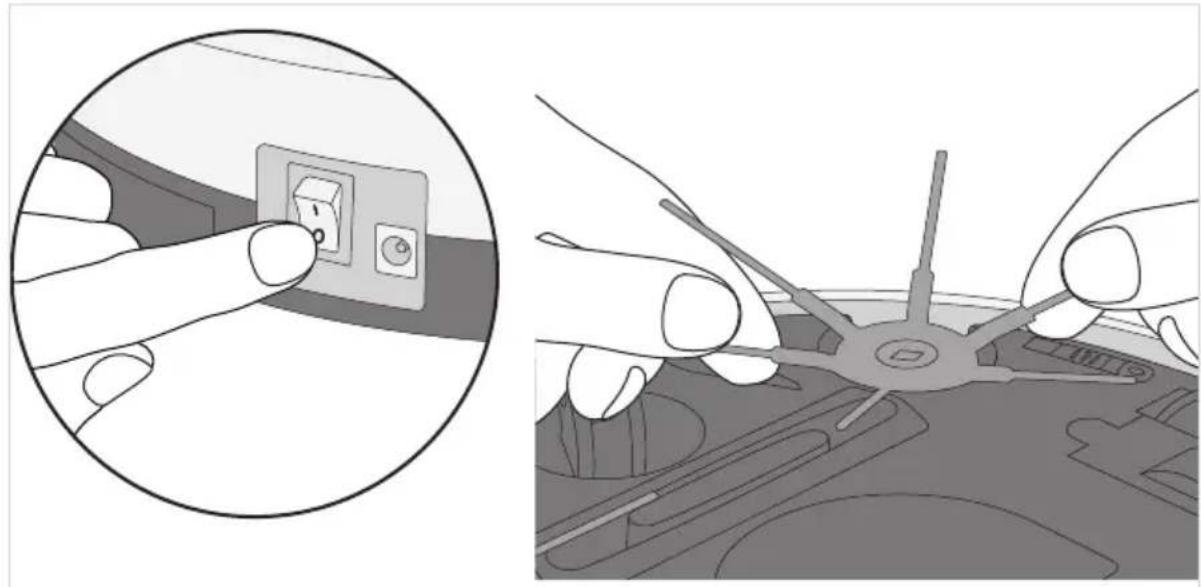

1. Ervoor zorgen dat het apparaat uitgeschakeld is.

2. Borstels afhankelijk van de ondergrond aanbrengen of verwijderen:

– Als harde vloeren gereinigd moeten worden, ronde borstels aanbrengen (zie afbeelding).

– Als laagpolige tapijten gereinigd moeten worden, borstels verwijderen (zie afbeelding).

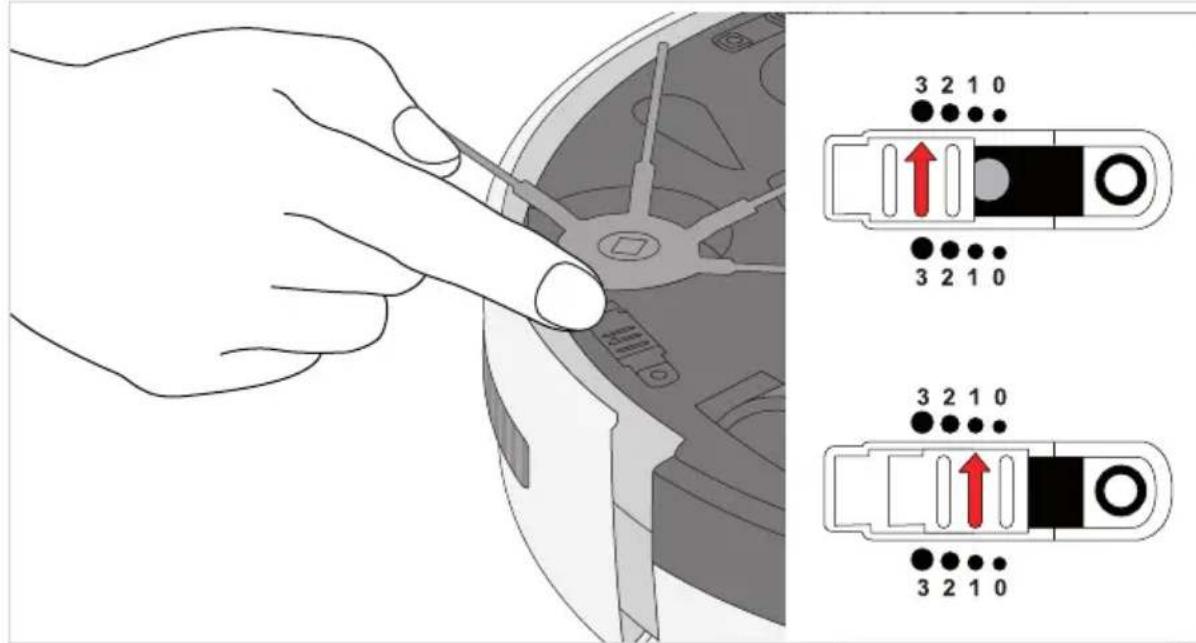

3. Alle 3 valsensoren tegelijkertijd in dezelfde stand brengen.

– Bij lichte vloeren en vlakke niveaus stand 0 tot 1.

– Bij donkere vloeren en hogere niveaus stand 2 tot 3.

TIP: Indien de valsensoren niet correct zijn ingesteld, brandt de led op de bovenzijde van het ap-

TIP: Als de robot continu achteruit rijdt op donkere vloeren, instelling "3" selecteren.

RB7025.book Seite 197 Dienstag, 16. Oktober 2018 2:47 14198

Ruimte reinigen 6 Ruimte reinigen Ruimte als volgt voorbereiden:

– Losse voorwerpen, die de robot voor zich uit zou kunnen schuiven, weghalen.

– Kabels, gordijnen en alles wat in de borstels vast zou kunnen komen te zitten, weghalen.

– Breekbare voorwerpen of voorwerpen die gemakkelijk kunnen omvallen, weghalen

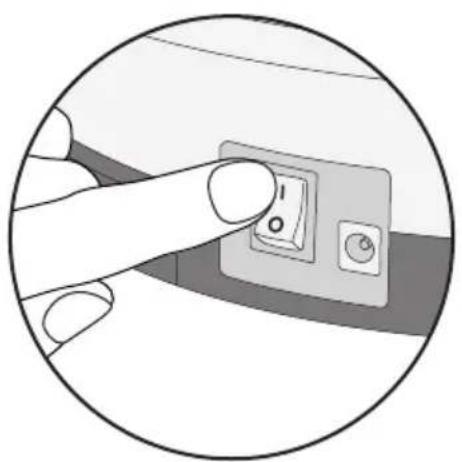

Apparaat als volgt inschakelen:

1. Apparaat in het midden van de te reinigen ruimte plaatsen.

2. Apparaat inschakelen met de aan/uit-schakelaar (stand

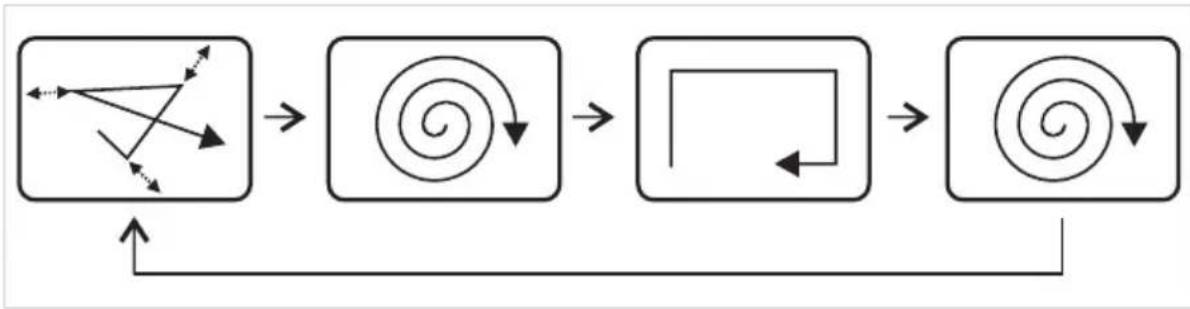

Het apparaat reinigt de ruimte nu met het volgende patroon:

Het apparaat reinigt nu zolang,

– tot het stofreservoir vol is en de LED

brandt, pagina 199, „Stofreservoir legen“.

– of tot de accu opgeladen moet worden en de LED

brandt, pagina 196, „Accu opladen“.

In beide gevallen stopt het apparaat na een tijdje.

Het geeft dan elke minuut een pieptoon af,

– tot u het met de aan/uit-schakelaar uitschakelt (stand "0")

– of de accu helemaal is leeggelopen.

Als u van plan bent om het apparaat voor langere tijd niet te gebruiken,

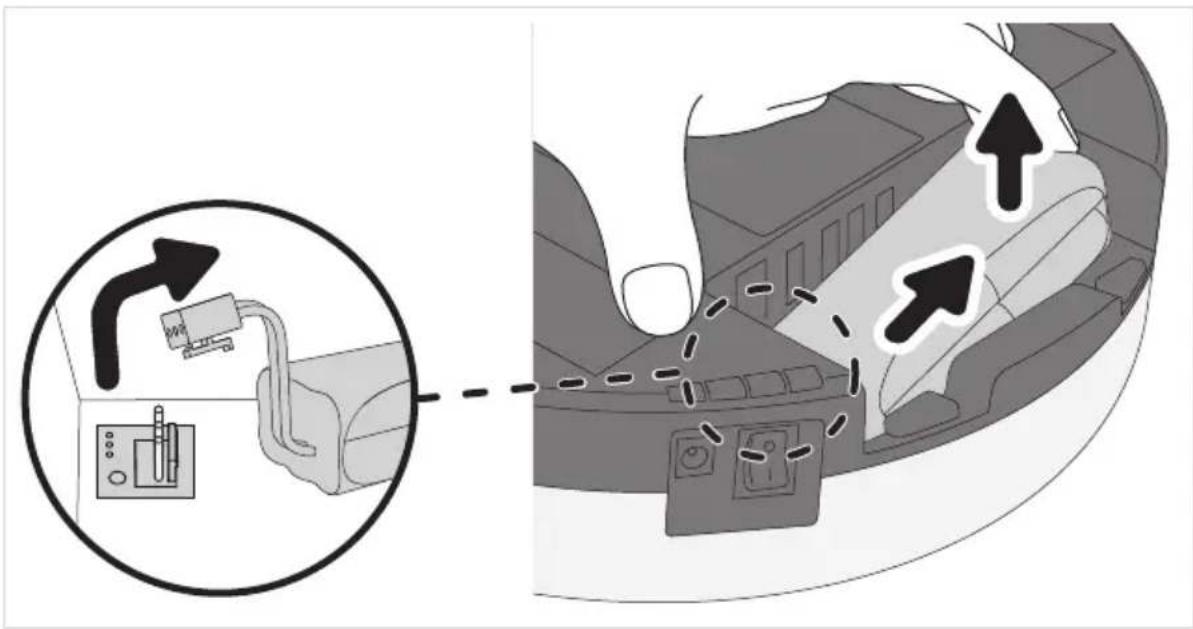

haal de accu eruit, pagina 206, „Accu uitbouwen“.

RB7025.book Seite 198 Dienstag, 16. Oktober 2018 2:47 14199

7 Stofreservoir legen

1. Ervoor zorgen, dat het apparaat uitgeschakeld en de voeding niet aangesloten is.

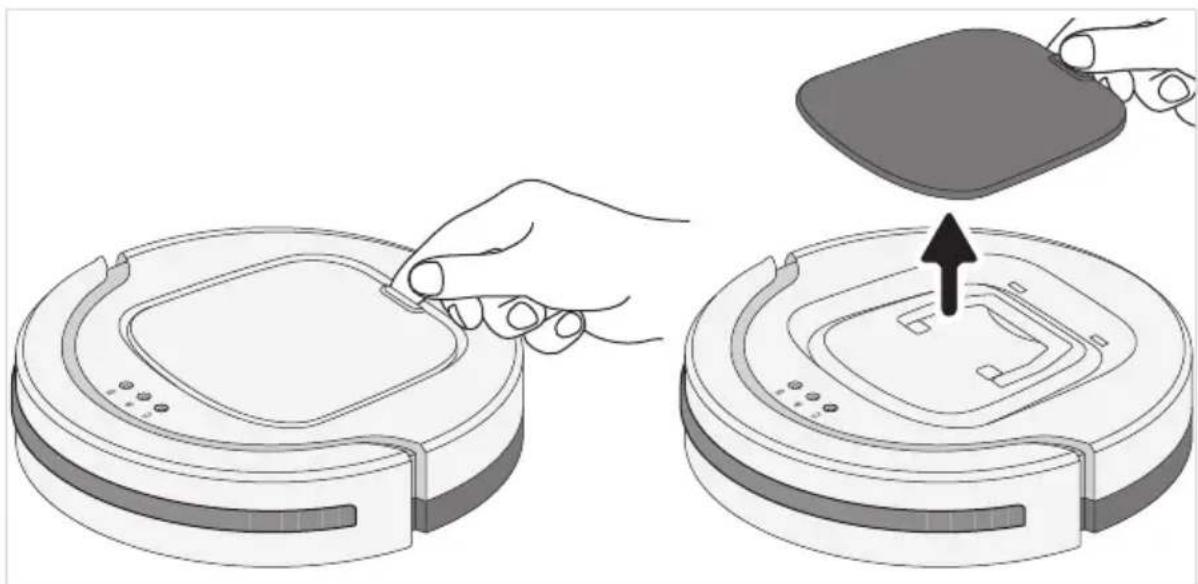

2. Deksel verwijderen (zie afbeelding).

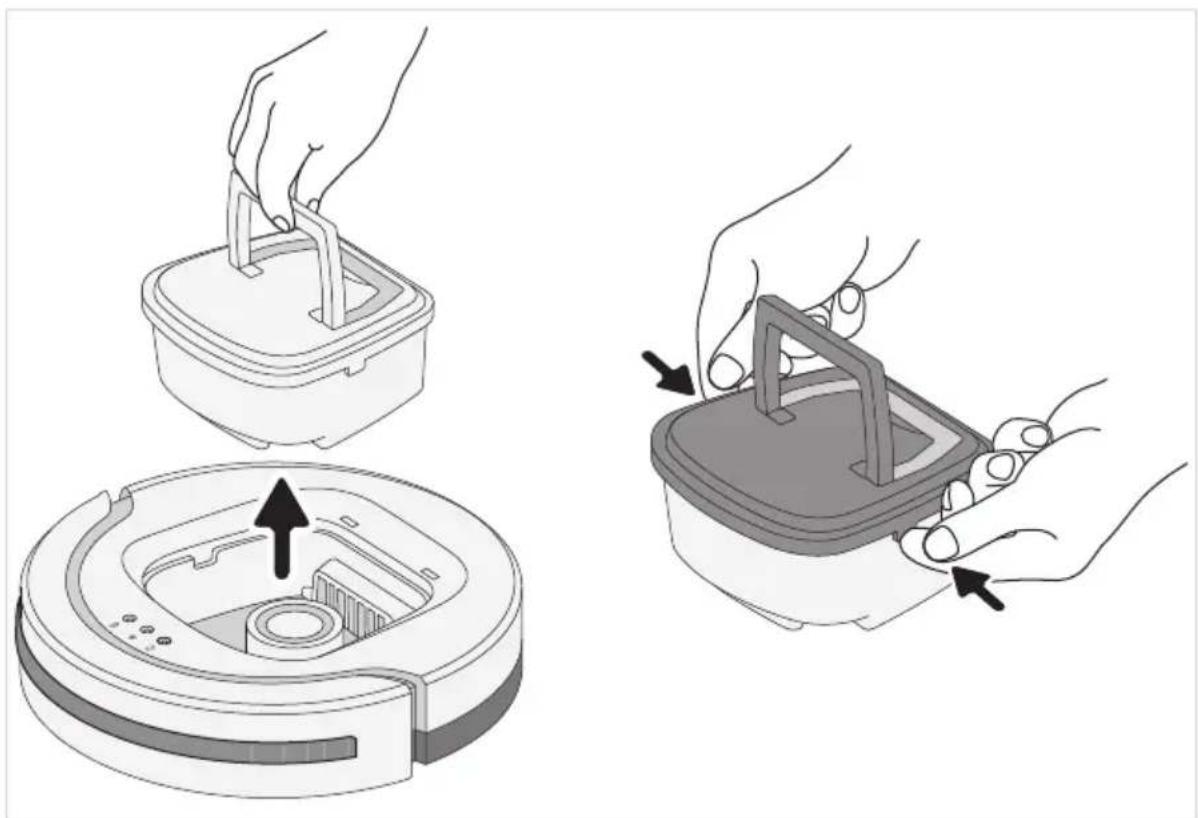

3. Stofreservoir aan het handvat uit het apparaat tillen (zie afbeelding links).

4. Deksel stofreservoir wegnemen (zie afbeelding rechts).

RB7025.book Seite 199 Dienstag, 16. Oktober 2018 2:47 14200

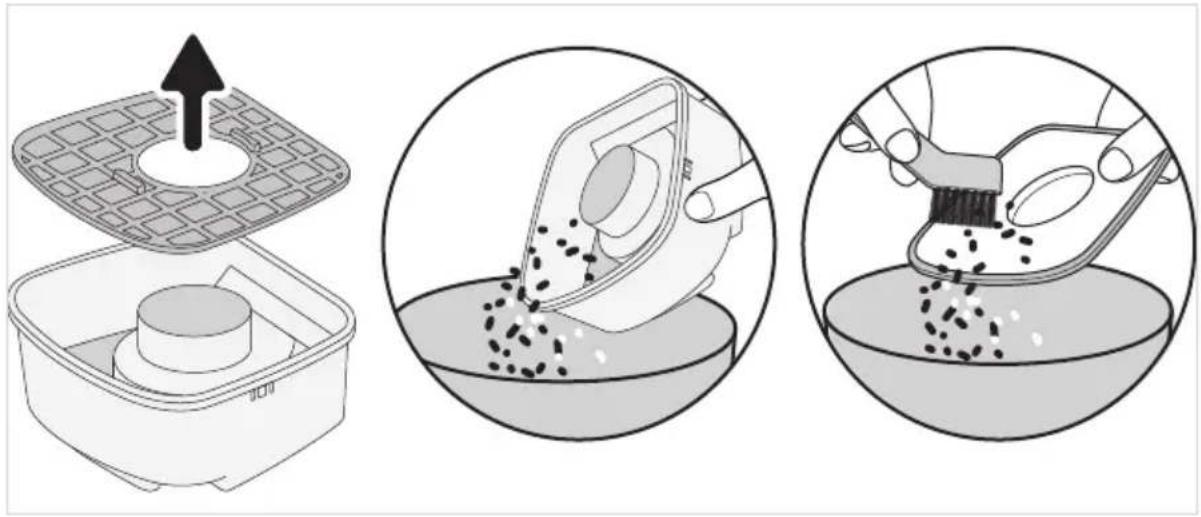

5. Filter naar boven uit het stofreservoir nemen (zie afbeelding links).

TIP: Aanbevolen wordt om daarbij een stofzuiger te gebruiken.

Deze neemt vuil dat evt. naar buiten komt direct op en reinigt het filter eveneens efficiënt.

6. Stofreservoir legen en samen met het filter grof droog reinigen (zie details).

Indien nodig stofreservoir en filter nat reinigen:

Valsensoren reinigen 8 Apparaat reinigen Bij sterke verontreiniging aan de onderzijde van het apparaat moeten de valsensoren worden gereinigd.

1. Ervoor zorgen dat het apparaat is uitgeschakeld en dat de voeding niet is aangesloten.

2. Apparaat omdraaien.

3. Alle drie valsensoren afvegen met een schone, pluisvrije doek (zie afbeelding).

Ronde borstels reinigen

Indien de ronde borstels niet meer goed draaien, moeten ze worden gereinigd.

1. Ervoor zorgen dat het apparaat is uitgeschakeld en dat de voeding niet is aangesloten.

2. Apparaat omdraaien.

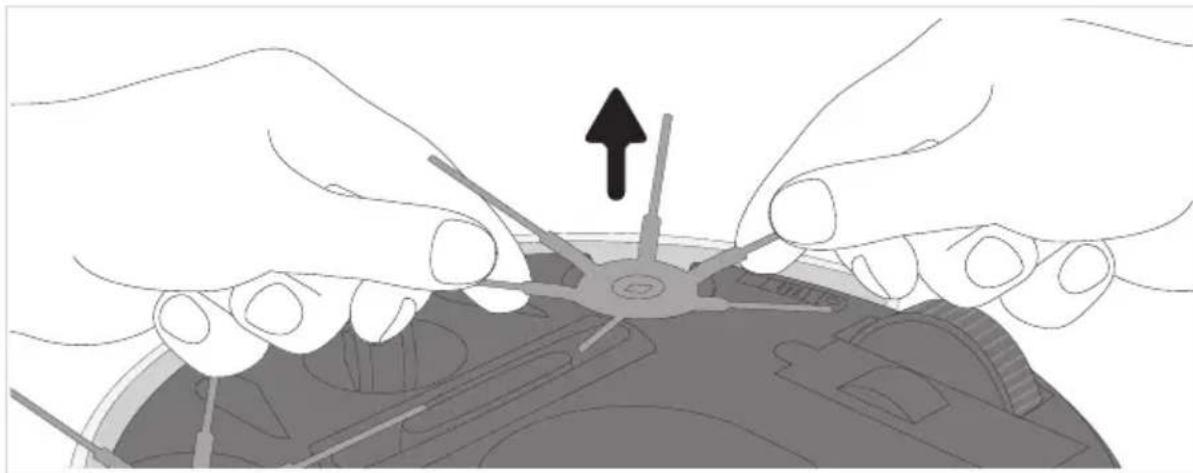

3. Ronde borstels demonteren.

4. Ronde borstels van verontreinigingen ontdoen. Indien nodig hiervoor voorzichtig een pincet ge-

9 Problemen verhelpen

Aan de hand van onderstaande tabel controleren, of het probleem verholpen kan worden:

Probleem Mogelijke oorzaak / oplossing

Apparaat uitschakelen (stand "0") en accu opladen, hoofdstuk 4, „Accu opla-

Apparaat was bij opladen ingeschakeld (stand "I").

Apparaat met de aan/uit-schakelaar uit- (stand "0") en weer inschakelen (stand

"I"). Het apparaat start vervolgens.

Deksel werd weggenomen, terwijl het apparaat nog ingeschakeld was.

Apparaat met de aan/uit-schakelaar uit- (stand "0") en weer inschakelen (stand

"I"). Het apparaat start vervolgens.

Deksel is niet correct geplaatst. Apparaat uitschakelen (stand "0") en deksel

Accu moet opgeladen worden.

Apparaat uitschakelen (stand "0") en accu opladen,

hoofdstuk 4, „Accu opladen“.

Valsensoren zijn ongelijk ingesteld.

Alle drie valsensoren op hetzelfde niveau instellen, pagina 197, „Apparaat

aanpassen aan ondergrond“.

Valsensoren zijn niet correct ingesteld.

Valsensoren aanpassen aan de helderheid van de vloer en de tredehoogte,

pagina 197, „Apparaat aanpassen aan ondergrond“.

Valsensoren zijn verontreinigd.

Valsensoren reinigen, pagina 201, „Valsensoren reinigen“.

Apparaat heeft geen contact met de vloer.

Apparaat op de vloer plaatsen. Apparaat begint nu direct met reinigen.

RB7025.book Seite 202 Dienstag, 16. Oktober 2018 2:47 14203

Stofreservoir is overvol of filter is verontreinigd.

Apparaat uitschakelen (stand "0") en hoofdstuk 7, „Stofreservoir legen“.

In de zuiginlaat (aan de onderkant van het apparaat) bevinden zich 2 sensoren,

die geactiveerd worden, als de zuiginlaat sterk verontreinigd is.

In dat geval het gedeelte om de zuiginlaat bijv. met een stofzuiger reinigen.

Deksel (boven de stofbak, zie pagina 199, „Stofreservoir legen“) werd hele-

maal niet of niet correct gemonteerd.

Ervoor zorgen, dat bijv. na het legen van de stofbak het deksel weer correct ge-

Mogelijk is het deksel licht beschadigd, zodat het contact tussen deksel en ap-

paraat niet volledig tot stand gebracht wordt.

In dat geval contact opnemen met onze klantenservice (pagina 207, „Ser-

Schuifregelaar voor de instelling van de gevoeligheid van de valsensoren staat

op een stand voor lichte vloeren, terwijl het apparaat op een donkere vloer

Stand van de schuifregelaar voor de instelling van de gevoeligheid van de val-

sensoren aanpassen, hoofdstuk 5, „Apparaat aanpassen aan ondergrond“.

Accu moet opgeladen worden.

Apparaat uitschakelen (stand "0") en accu opladen, hoofdstuk 4, „Accu opla-

Met de hand een beetje helpen, door het apparaat een duwtje te geven.

Mogelijk draait een van de wielen niet goed door verontreinigingen aan het wiel.

Verontreinigingen van het wiel verwijderen. Indien nodig, hiervoor voorzichtig

een schaar of pincet gebruiken.

Mogelijk draait deze ronde borstel niet goed door verontreinigingen aan de bor-

Ronde borstels reinigen, pagina 201, „Ronde borstels reinigen“.

Probleem Mogelijke oorzaak / oplossing

RB7025.book Seite 203 Dienstag, 16. Oktober 2018 2:47 14204

Indien u het probleem aan de hand van de bovenstaande tabel niet kunt verhelpen, bel dan naar

onze servicehotline (in de bijlage van deze handleiding).

Samen met onze geschoolde servicemedewerkers vinden we zeker een oplossing.

Voeding is niet correct ingestoken.

Mogelijk draaien de wielen niet goed door verontreinigingen aan de wielen.

Verontreinigingen van het wiel verwijderen. Indien nodig, hiervoor voorzichtig

een schaar of pincet gebruiken.

Probleem Mogelijke oorzaak / oplossing

RB7025.book Seite 204 Dienstag, 16. Oktober 2018 2:47 14205

Toebehoren en garantie

Reserveonderdelen en toebehoren nabestellen 10 Toebehoren en garantie Voor reserveonderdelen en toebehoren kunt u contact opnemen met onze klantenservice.

De contactgegevens vindt u in de bijlage van deze handleiding of op onze homepage.

De wettelijke garantierechten voor de verkoper en evt. verkopergaranties worden niet aangetast

door de onderstaande garantievoorwaarden.

Mocht reparatie nodig zijn, neem telefonisch of via e-mail contact op met onze klantenser-

vice. De contactgegevens vindt u in de bijlage van deze handleiding. Neem bij garantiegevallen

daarom direct contact op met de dealer. Bovendien geeft SEVERIN een fabrieksgarantie van twee

jaar vanaf de datum van aankoop. In deze periode repareren wij kosteloos alle gebreken, die aan-

toonbaar veroorzaakt worden door materiaal- of productiefouten en die de werking aanzienlijk ver-

minderen. Verdere claims zijn uitgesloten.

Van garantie uitgesloten is: Schade, die terug te voeren is op de niet-inachtneming van de handlei-

ding, ondeskundige behandeling of normale slijtage, evenals licht breekbare onderdelen zoals glas,

kunststof of LED's. Van de garantie uitgesloten zijn bovendien batterijen en accu's die als gevolg

van normale slijtage of ondeskundig gebruik defect zijn geraakt resp. waarvan de looptijd is verkort.

De garantie komt te vervallen bij ingreep door instanties die niet door SEVERIN geautoriseerd zijn.

Artikelnr. Beschrijving

6232048 Ronde borstel, set van 4

5248048 Reinigingsset (filter + reinigingskwast)

RB7025.book Seite 205 Dienstag, 16. Oktober 2018 2:47 14206

Verwijdering 11 Verwijdering Accu uitbouwen

1. Ervoor zorgen, dat het apparaat uitgeschakeld en de voeding niet aangesloten is.

2. Apparaat voorzichtig op de bovenkant leggen, zodat de onderkant toegankelijk is.

3. Afdekking accuvak verwijderen.

4. Accusteekverbinding scheiden zoals afgebeeld (zie detail).

5. Accu uit accuvak nemen (zie afbeelding).

6. Deksel accuvak er weer goed opschuiven, tot deze hoor- en merkbaar vastklikt.

Accu en apparaat moeten nu afzonderlijk van elkaar verwijderd worden,

hoofdstuk „Apparaat en accu afzonderlijk verwijderen“.

Apparaat en accu afzonderlijk verwijderen

Apparaten en accu's, die met dit symbool zijn aangeduid, moeten gescheiden van

het huisvuil worden verwijderd! Apparaten en accu's bevatten waardevolle materia-

len, die gerecycled kunnen worden. Een correcte verwijdering beschermt het milieu

en de gezondheid van de medemens. Breng het apparaat en de uitgebouwde accu

afzonderlijk voor verwijdering naar de overeenkomstige inzamelpunten.

RB7025.book Seite 206 Dienstag, 16. Oktober 2018 2:47 14207

Severin Nederland B.V.
